Tilta Nucleus-M II 7-Pin to RCP2 Control Cable (50cm)

A Tilta TCB-7P-RCP2-50 a Nucleus-M II rendszer vezérlőkábele: 7 tűs dugó (0B) a Nucleus-M II motor csatlakozójába és 4 tűs dugó (00B) a RED kamerák CTRL portjába. A kamera az RCP2 protokollon fogadja a parancsokat, és a Nucleus-M II FIZ kézi egységről vezeték nélkül indítható a felvétel, illetve állítható az ISO, a záridő, a színhőmérséklet és a képfrekvencia. Hossz 50 cm; RED KOMODO, KOMODO-X, V-RAPTOR X és V-RAPTOR XL kamerákhoz.

A Tilta TCB-7P-RCP2-50 a Nucleus-M II motort köti össze a RED kamera CTRL portjával. A motor úgyis a rigen van, és van egy szabad 7 tűs csatlakozója — a kábel ebből vezérlővonalat csinál a kamerához, így a fókuszhúzó a FIZ kézi egységen látja a kamera állapotát, és a váz megérintése nélkül indítja a felvételt.

7 tűs a motorból, 4 tűs a CTRL portba

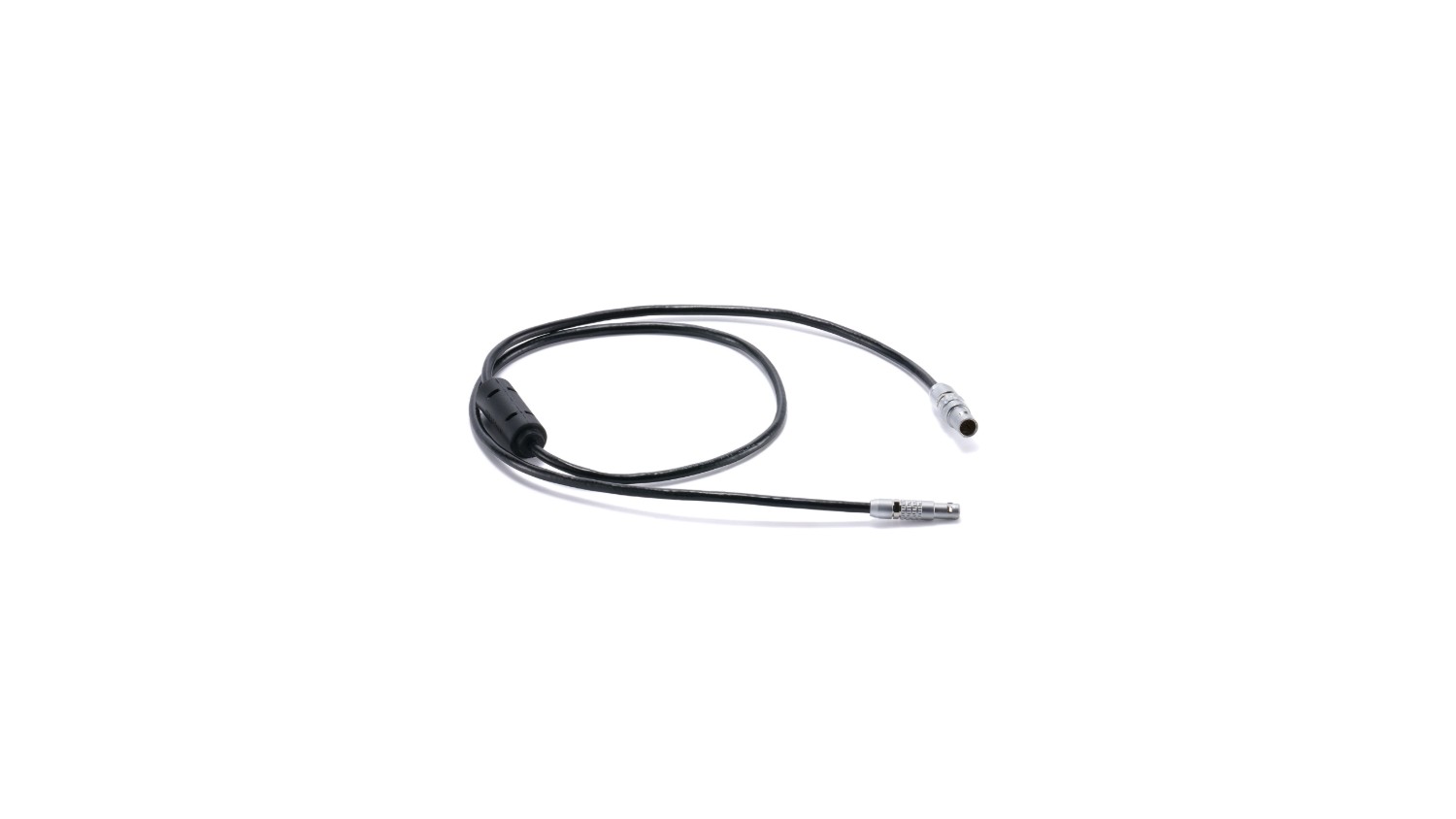

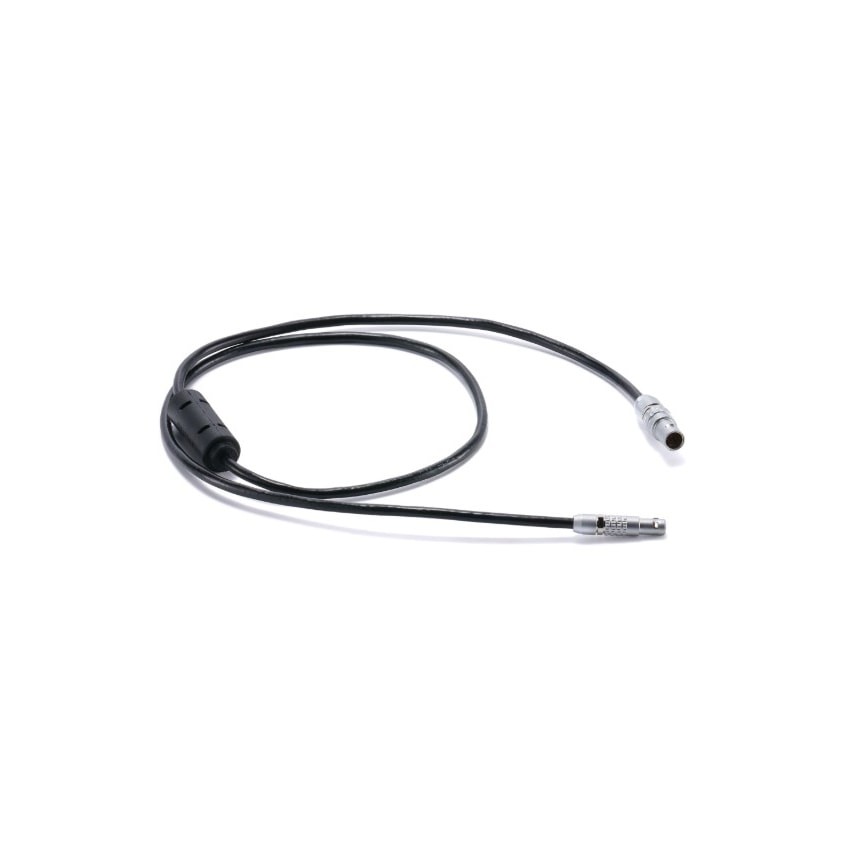

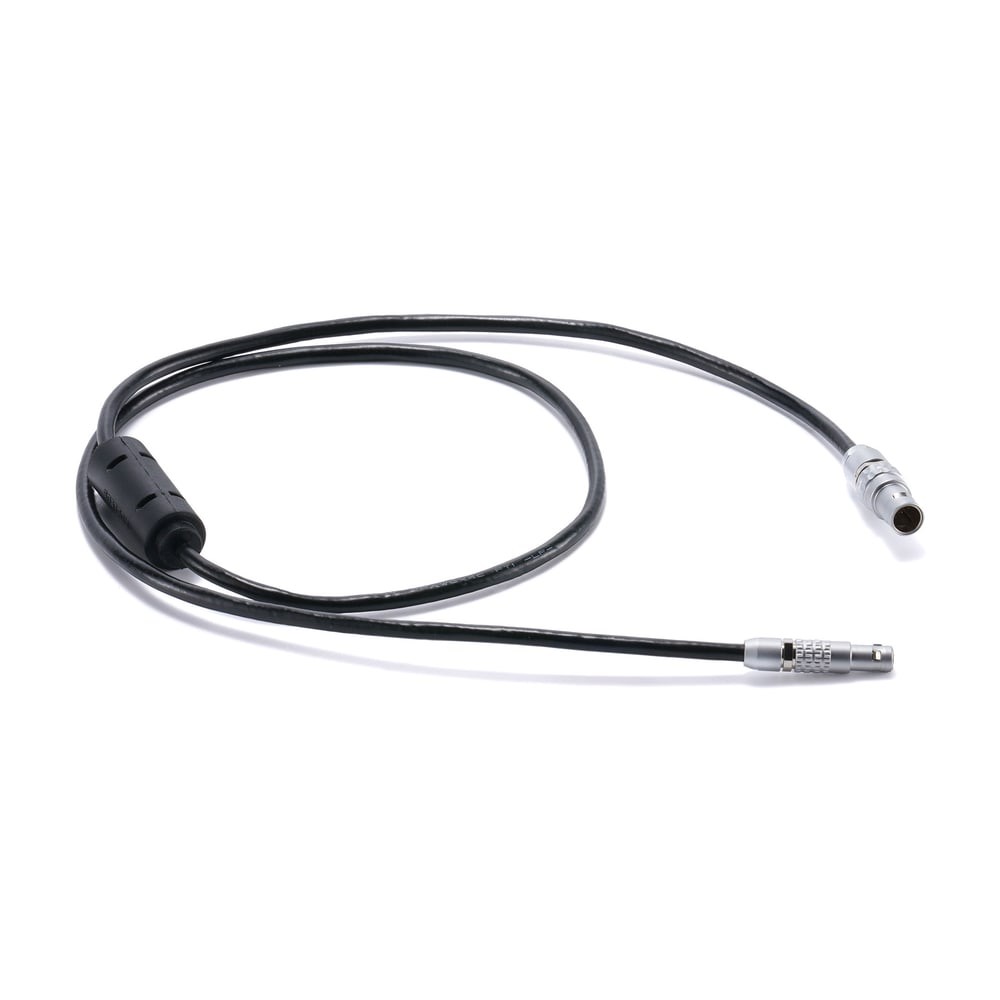

A 7 tűs dugó (0B) a Nucleus-M II motor szabad csatlakozójába kerül, a másik végen lévő 4 tűs dugó (00B) a RED kamera CTRL portjába. A kamera a kábelen az RCP2 (RED Control Protocol 2) protokollal kommunikál, így a Nucleus-M II FIZ kézi egység kijelzőjén látszanak az aktuális értékek, és közvetlenül onnan módosíthatók. A kábel egyenes, 50 cm hosszú, a motor felőli csatlakozónál ferritgyűrűvel; elér a 15 mm-es rudakon ülő motortól a kameraváz oldalán lévő portig.

Mi vezérelhető a FIZ kézi egységről

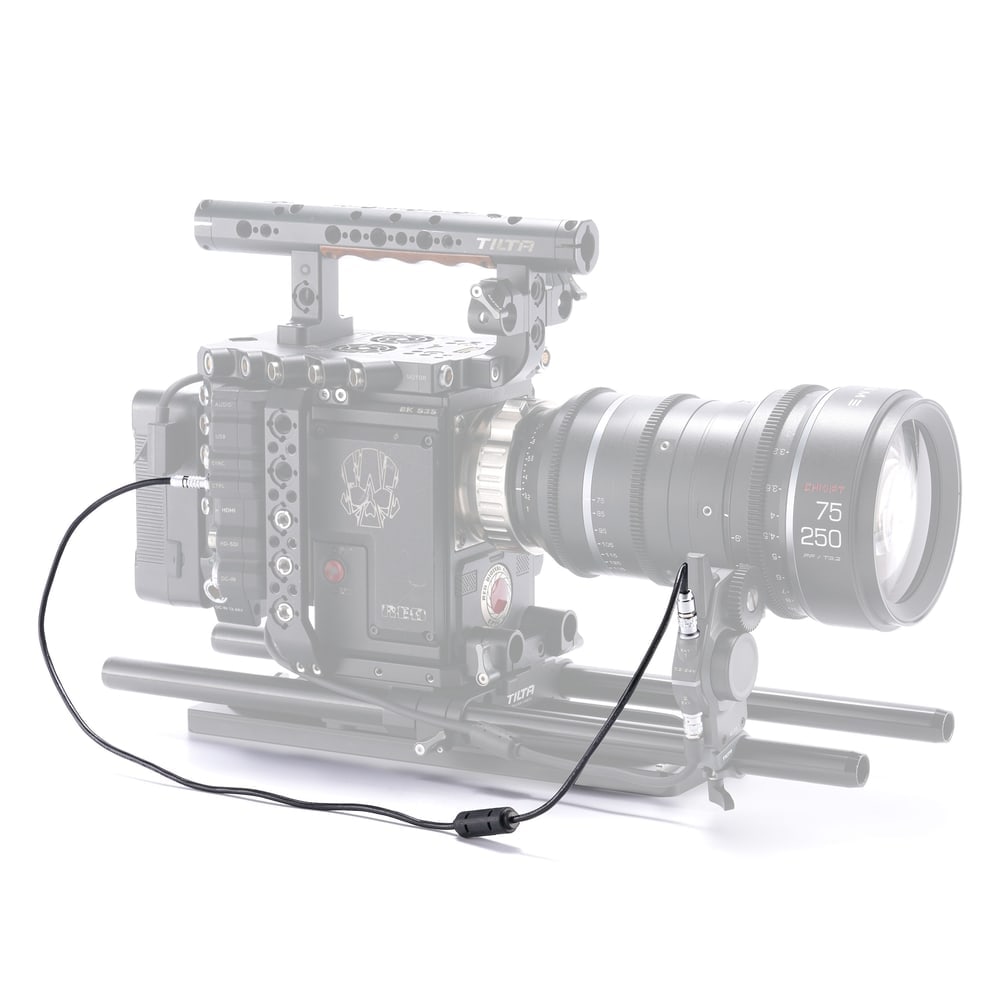

RED KOMODO, KOMODO-X, V-RAPTOR X és V-RAPTOR XL kameráknál a kábel a felvétel indítását és leállítását (run/stop), az ISO-t, a záridőt, a színhőmérsékletet és a képfrekvenciát viszi át. A felbontás, a rekesz és az AF/MF váltás RED kameráknál a FIZ kézi egységről nem módosul. Első használat előtt frissíteni kell a FIZ kézi egység és a motor firmware-ét. Akinek csak run/stop kell, annak elég egy run/stop kábel; a 9 tűs EXT porthoz a testvérmodell, a TCB-7P-9P-50 való. A képen a kábel egy RED V-RAPTOR kamerán, a rudakon ülő Nucleus-M II motorral.

Tilta kábelek

A Tilta TCB kábelsorozat a kamerát, az akkumulátort és a tartozékokat köti össze a rigen: tápellátás V-Mount vagy Gold Mount lemezről P-Tap, 2 tűs Lemo, 3 tűs Fischer vagy DC hengeres csatlakozón át, USB-C PD monitorokhoz és markolatokhoz, 7 tűs vezérlőkábelek a Nucleus rendszerhez, valamint HDMI vagy BNC a képhez. A hosszak a righez igazodnak — rövid a ketrecre, hosszabb a karokhoz és akkukhoz; ez a kábel is közéjük tartozik.
