Tilta Nucleus-M II 7-Pin to RCP2 9-Pin Control Cable (50cm)

A Tilta TCB-7P-9P-50 a Nucleus-M II rendszer vezérlőkábele 9 tűs EXT porttal rendelkező RED kamerákhoz: 7 tűs dugó (0B) a Nucleus-M II motor csatlakozójába, derékszögű 9 tűs dugó (0B) a kamera EXT portjába. A kamera az RCP2 protokollon fogadja a parancsokat, így a Nucleus-M II FIZ kézi egységről vezeték nélkül indítható a felvétel, és állítható az ISO, a záridő vagy a fehéregyensúly. Hossz 50 cm; RED KOMODO, KOMODO-X és V-RAPTOR kamerákhoz.

A Tilta TCB-7P-9P-50 a Nucleus-M II motort köti össze a RED kamera 9 tűs EXT portjával. A motor úgyis a rigen van, és van egy szabad 7 tűs csatlakozója — a kábel ebből vezérlővonalat csinál a kamerához, így a fókuszhúzó a FIZ kézi egységen látja a kamera állapotát, és a váz megérintése nélkül indítja a felvételt.

7 tűs a motorból, 9 tűs az EXT portba

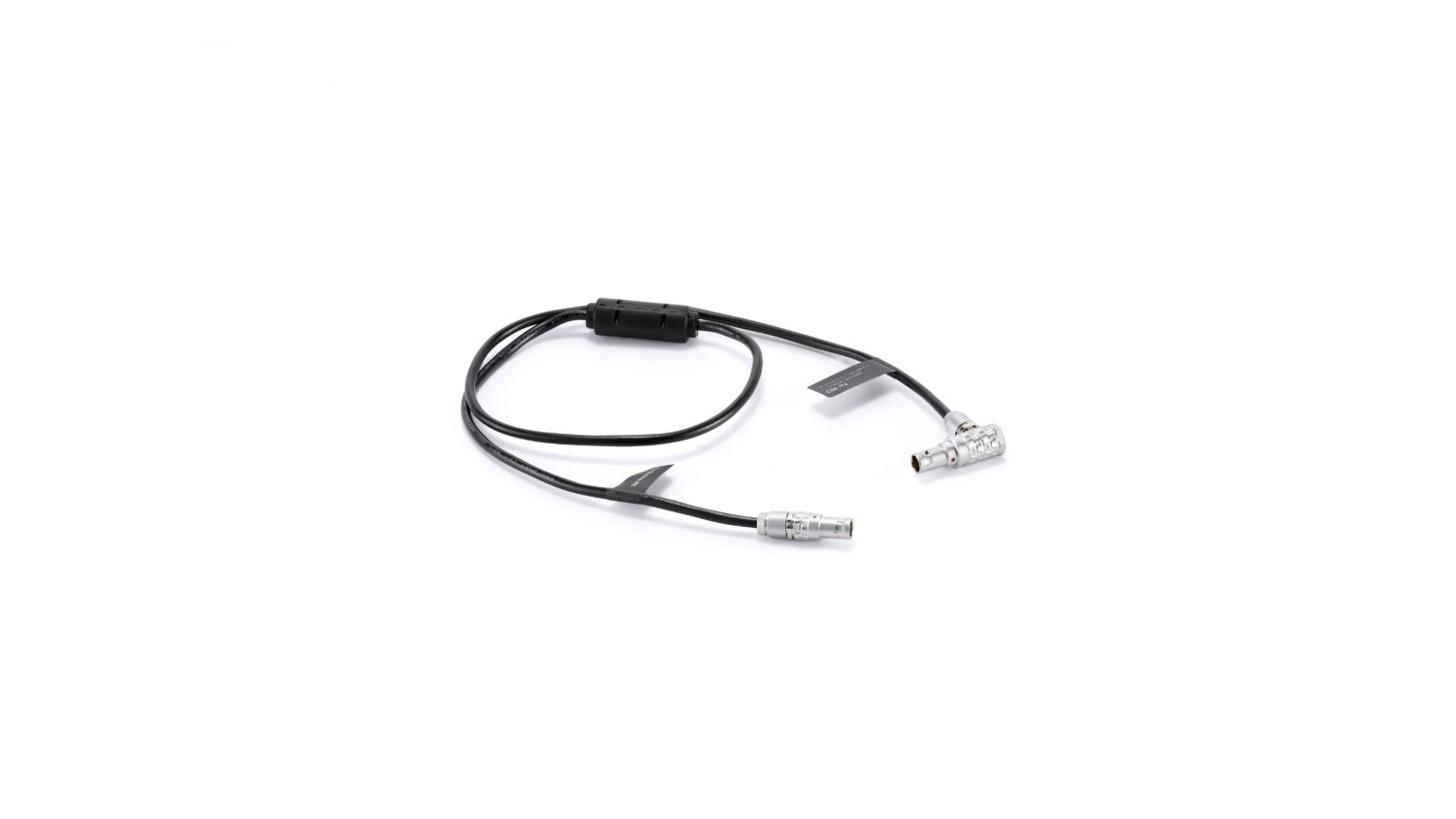

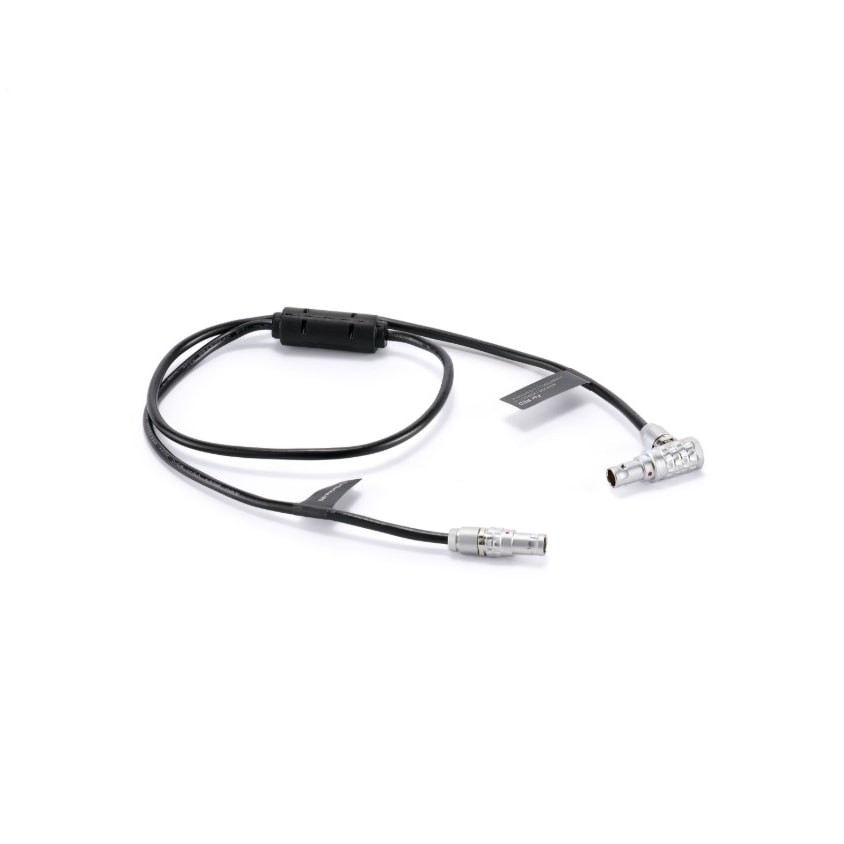

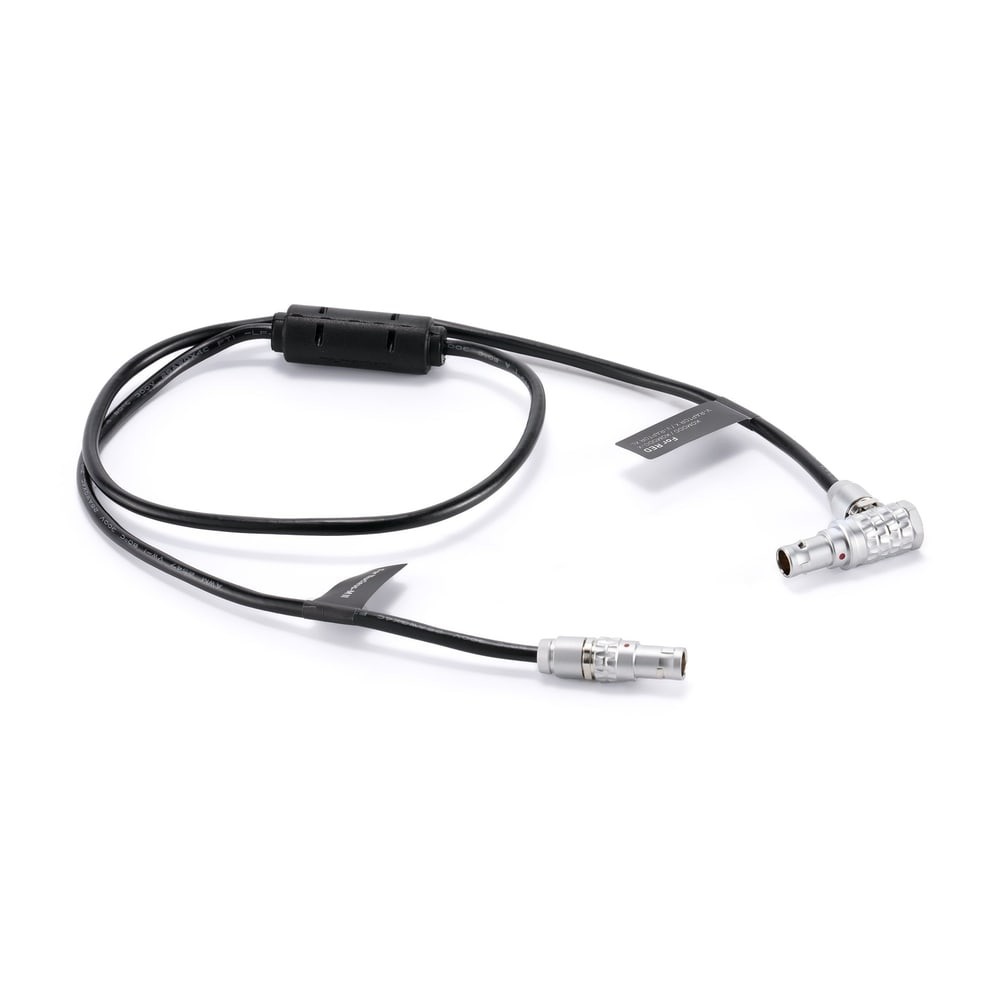

A 7 tűs dugó (0B) a Nucleus-M II motor szabad csatlakozójába kerül, a másik végen lévő derékszögű 9 tűs dugó (0B) a RED kamera EXT portjába. A derékszög a vázhoz simulva tartja a kábelt, így nem zavarja sem az oldalsó markolatot, sem a ketrecet. A kamera a kábelen az RCP2 (RED Control Protocol 2) protokollal kommunikál, így a Nucleus-M II FIZ kézi egység mutatja az aktuális értékeket, és közvetlenül módosítja őket. A kábel egyenes, 50 cm hosszú, a motor felőli csatlakozónál ferritgyűrűvel.

Mi vezérelhető a FIZ kézi egységről

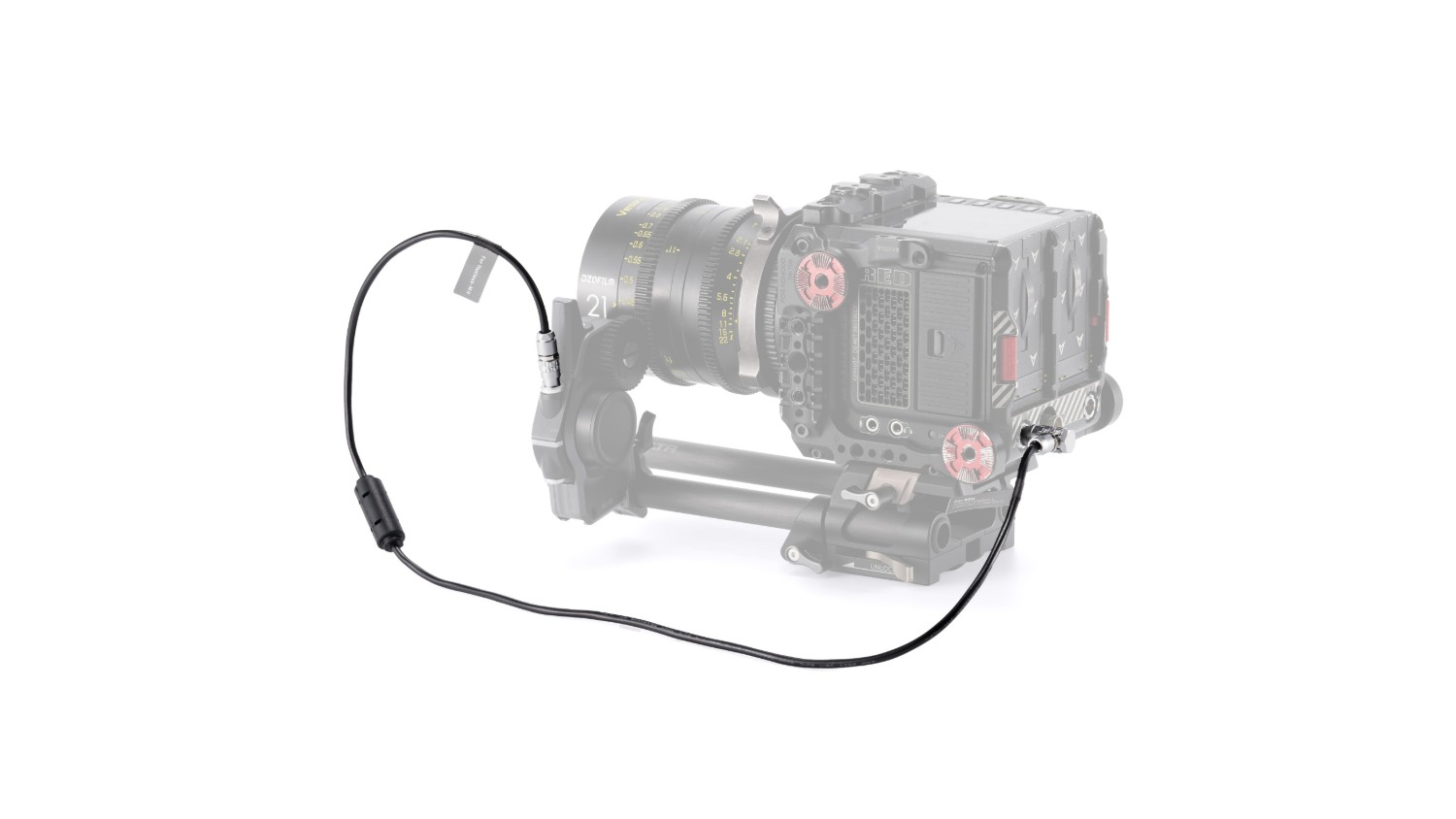

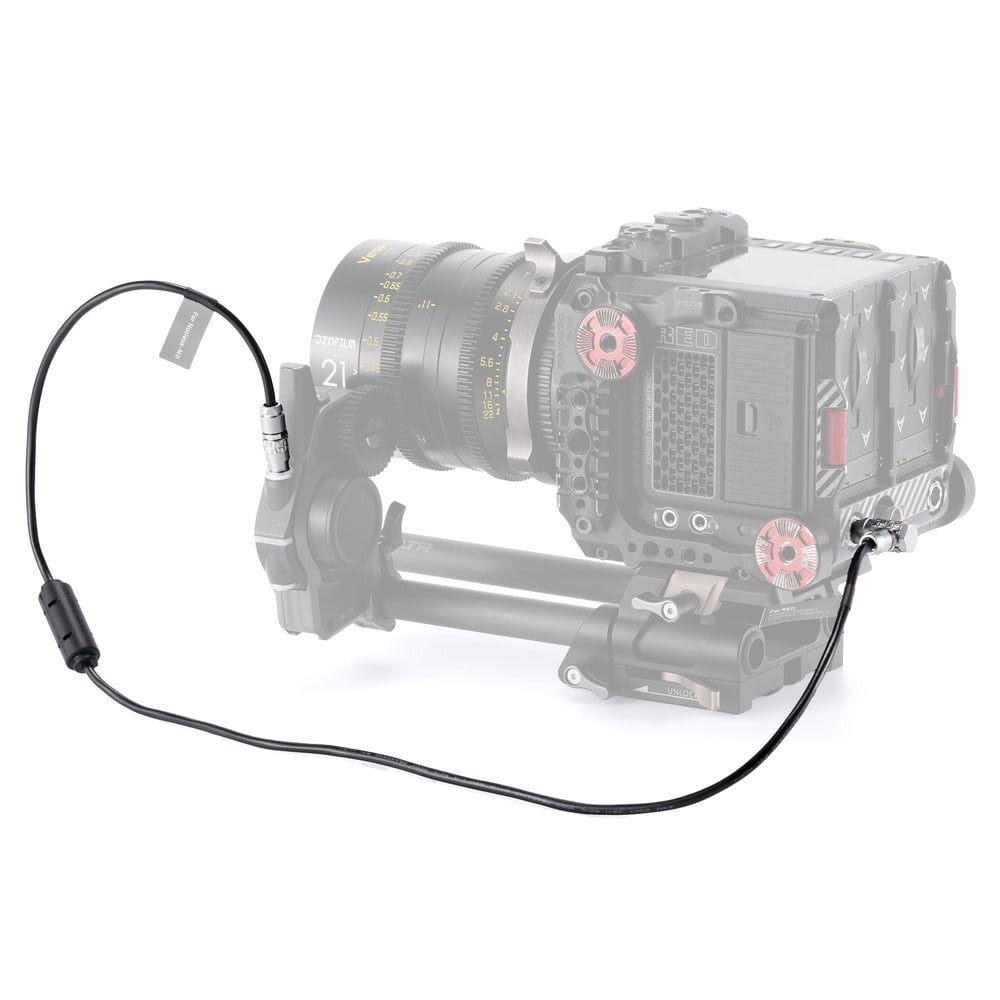

Az RCP2 vonalon a FIZ kézi egységről indítható és leállítható a felvétel (run/stop), és módosíthatók a kamera beállításai, mint az ISO, a záridő vagy a fehéregyensúly; a pontos kör a kamera típusától és firmware-étől függ. Első használat előtt frissíteni kell a FIZ kézi egység és a motor firmware-ét. Akinek csak run/stop kell, annak elég egy run/stop kábel; a 4 tűs CTRL porttal rendelkező RED kamerákhoz a testvérmodell, a TCB-7P-RCP2-50 való. A képen a kábel egy RED kamerába csatlakoztatva.

Tilta kábelek

A Tilta TCB kábelsorozat a kamerát, az akkumulátort és a tartozékokat köti össze a rigen: tápellátás V-Mount vagy Gold Mount lemezről P-Tap, 2 tűs Lemo, 3 tűs Fischer vagy DC hengeres csatlakozón át, USB-C PD monitorokhoz és markolatokhoz, 7 tűs vezérlőkábelek a Nucleus rendszerhez, valamint HDMI vagy BNC a képhez. A hosszak a righez igazodnak — rövid a ketrecre, hosszabb a karokhoz és akkukhoz; ez a kábel is közéjük tartozik.
