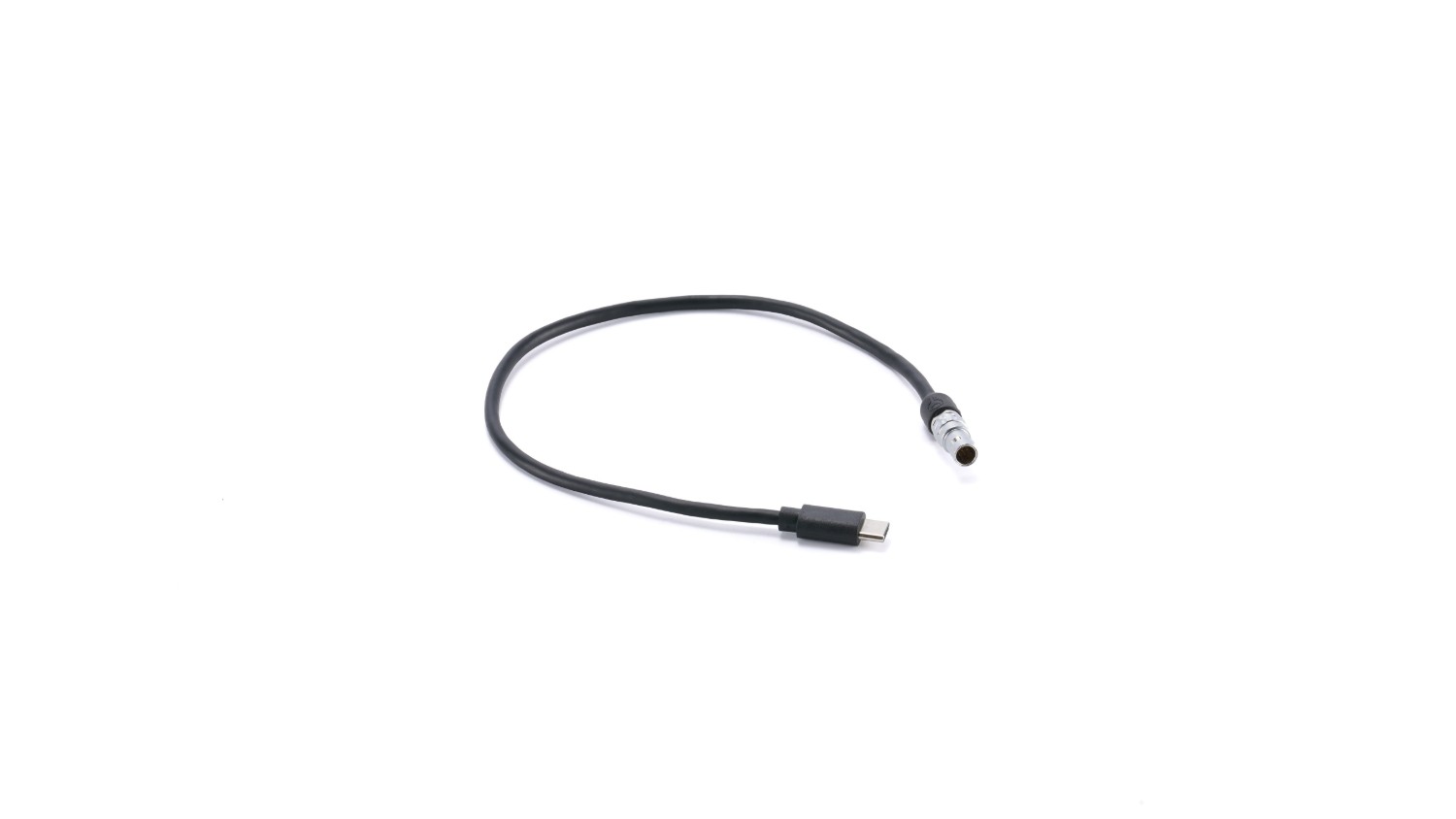

Tilta Nucleus-M II 7-Pin to USB-C Power Cable (36cm)

A Tilta TCB-7P-USBC-36 tápkábel a Nucleus-M II motor 7 tűs csatlakozójától USB-C dugóra. Átengedi a feszültséget, amelyet a Nucleus-M II motor kap, és abból táplálja a Nucleus Nano II motort — két motor egy rigen így egy akkuról jár. Ugyanezzel a kábellel csatlakozik a Nucleus-M II motor a Nucleus Auto Focus adapter Motor portjához. Hossz 36 cm. A kábel a motor feszültségét hordozza, ezért nem szabad kamerába, monitorba vagy más USB-C eszközbe dugni.

A Tilta TCB-7P-USBC-36 továbbfűzi a tápellátást: a Nucleus-M II motort P-Tap vagy 7 tűs kábel táplálja, és van egy szabad második 7 tűs csatlakozója — ez a kábel onnan vezeti ki a feszültséget USB-C-re, ahol a Nucleus Nano II motor veszi fel. A rigen így eggyel kevesebb akku és eggyel kevesebb kábel megy a lemezhez.

7 tűs a Nucleus-M II motorból, USB-C a Nano II motorba

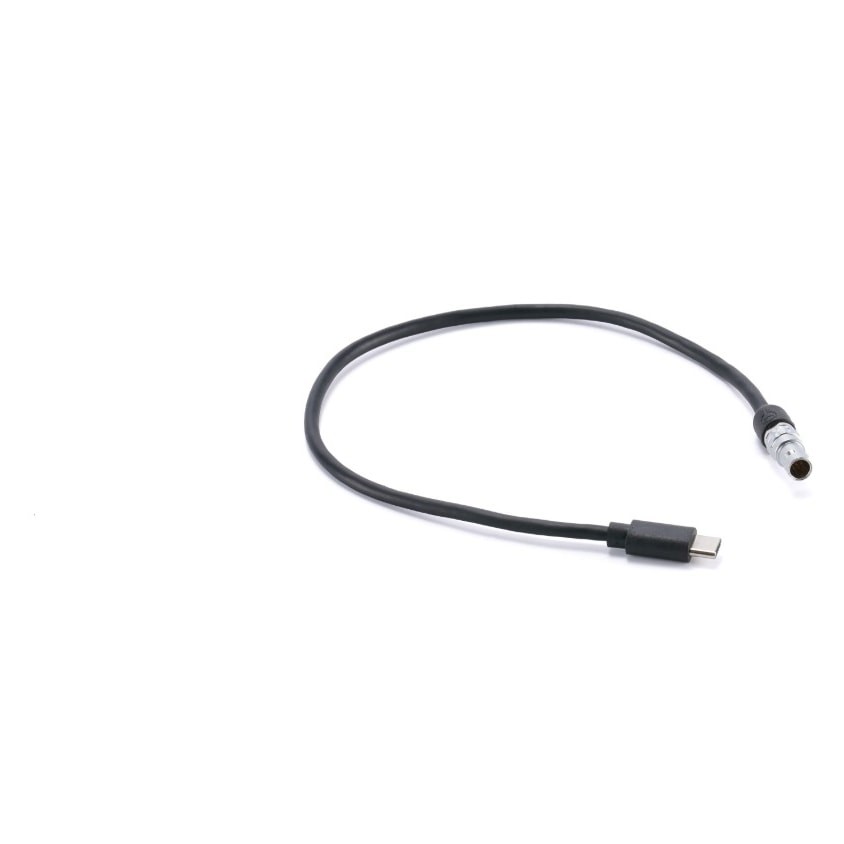

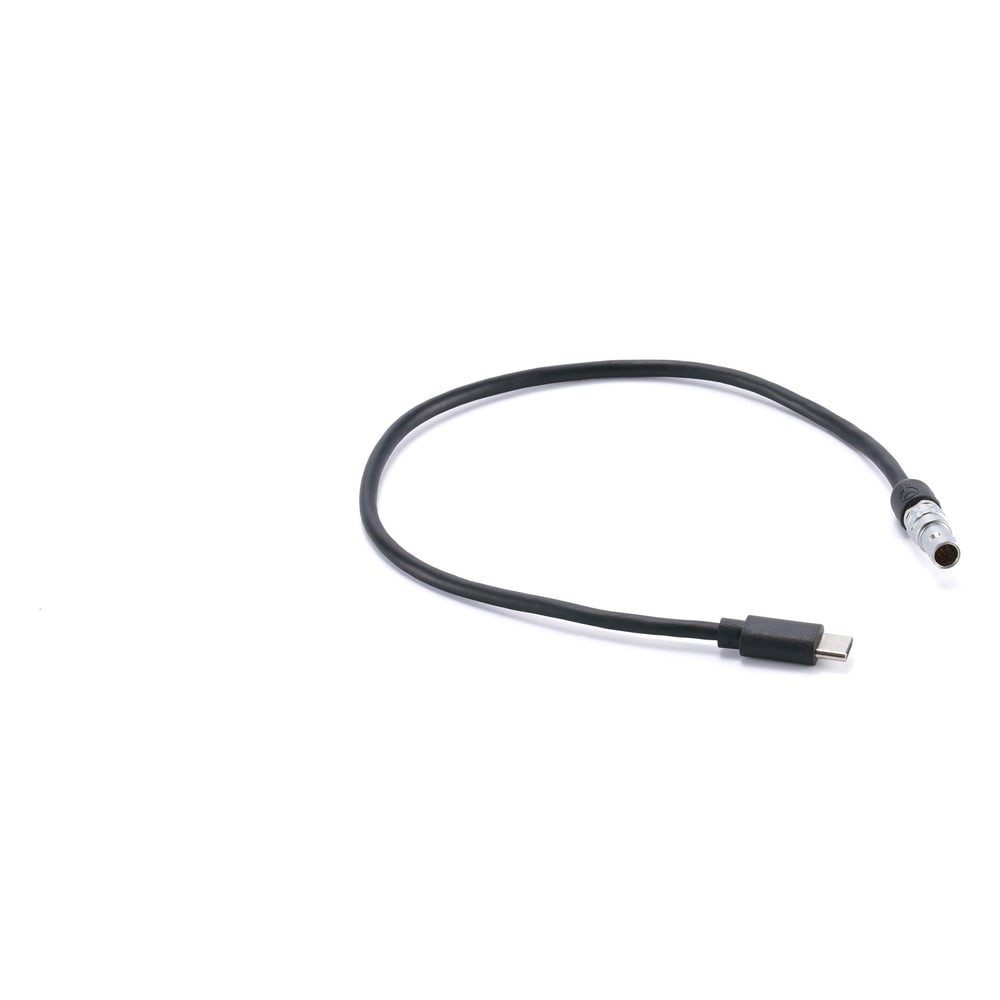

A 7 tűs dugó (0B) a Nucleus-M II motor szabad csatlakozójába kerül, a másik végen lévő USB-C dugó a Nucleus Nano II motor USB-C tápcsatlakozójába. A Nano II motor így ugyanarról az akkuról jár, mint a Nucleus-M II motor, és nem kell hozzá saját forrás, sem kábel az akkulemezhez. A kábel egyenes, vékony, 36 cm hosszú — elég két egymás melletti motorhoz a kamera előtti 15 mm-es rudakon, hurkok nélkül az objektív körül.

A motor feszültségét hordozza — csak a Nano II motorhoz és az Auto Focus adapterhez

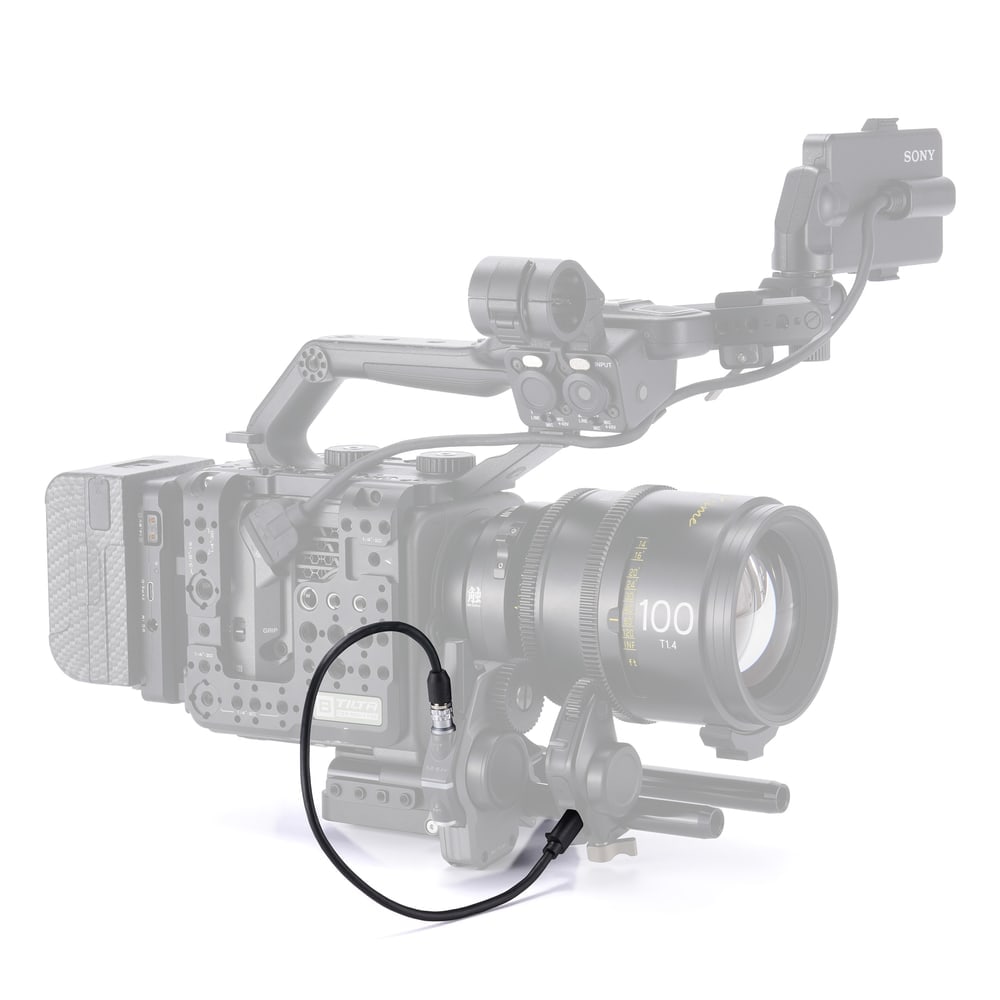

A kábel nem alakítja át a feszültséget: az USB-C-n ugyanaz megy, amit a Nucleus-M II motor kap, vagyis a forrástól függően akár 24 V. Egy szokásos USB-C eszközt — kamerát, monitort, telefont — ez tönkretenne, ezért a kábel csak a Nucleus Nano II motorba dugható. A másik rendeltetésszerű használat a Nucleus Auto Focus adapter (E-ről PL-re): a kábel az Adapter Kit része, és az adapter Motor portját köti össze a Nucleus-M II motor 7 tűs csatlakozójával. A kamera USB-C-n át történő vezérlését másik kábel, a TCB-7P-USBC-50 végzi. A képen a kábel a motornál egy ketrecbe zárt Sony FX6-on.

Tilta kábelek

A Tilta TCB kábelsorozat a kamerát, az akkumulátort és a tartozékokat köti össze a rigen: tápellátás V-Mount vagy Gold Mount lemezről P-Tap, 2 tűs Lemo, 3 tűs Fischer vagy DC hengeres csatlakozón át, USB-C PD monitorokhoz és markolatokhoz, 7 tűs vezérlőkábelek a Nucleus rendszerhez, valamint HDMI vagy BNC a képhez. A hosszak a righez igazodnak — rövid a ketrecre, hosszabb a karokhoz és akkukhoz; ez a kábel is közéjük tartozik.
