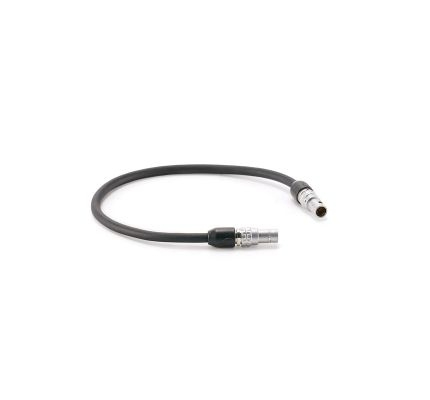

Tilta Nucleus-M II 7-Pin to 7-Pin Connection Cable (30cm)

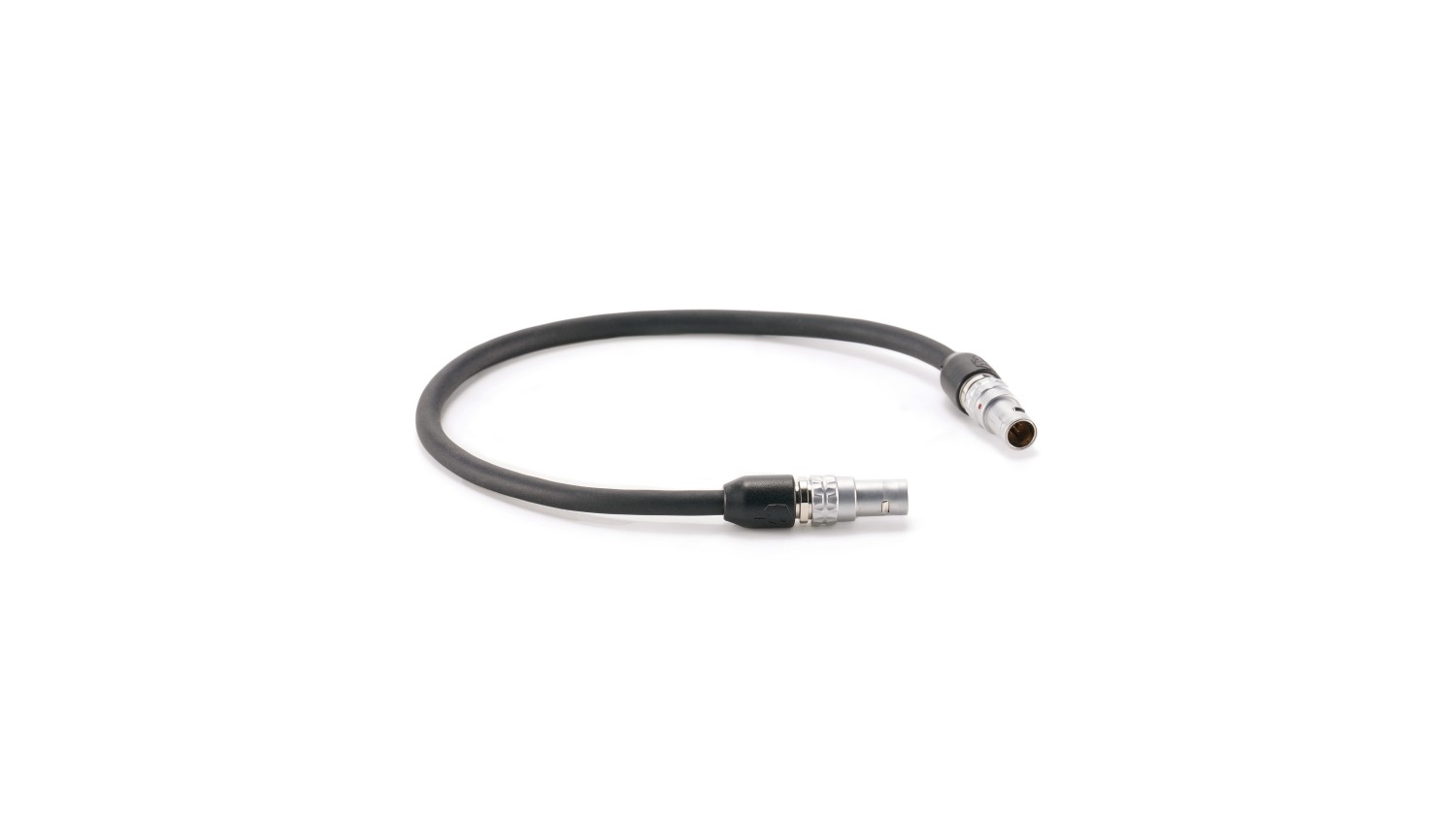

A Tilta WLC-T06-7P-30 a Nucleus-M II rendszer 30 cm-es 7pin–7pin összekötő kábele. Két motort fűz össze — a táp és az adat egyetlen kábelen megy az első motorból a másodikba, így csak az első motort kell táplálni. Ugyanezzel a kábellel a motor közvetlenül a markolathoz is csatlakozik. Illik a Nucleus-M II és az első generációs Nucleus-M motorjaihoz és markolataihoz. A 50 cm-es hossz cikkszáma WLC-T06-7P-50.

A 7pin–7pin összekötő kábel (30 cm) két Nucleus-M II motor közötti kapcsolat egy rigen. Az egyik motor a P-Tap – 7pin vagy a 3pin – 7pin kábelen kap tápot, ez a kábel pedig a tápot és az adatot továbbviszi a második motorba — külön forrás és a rudak mentén futó további vezeték nélkül.

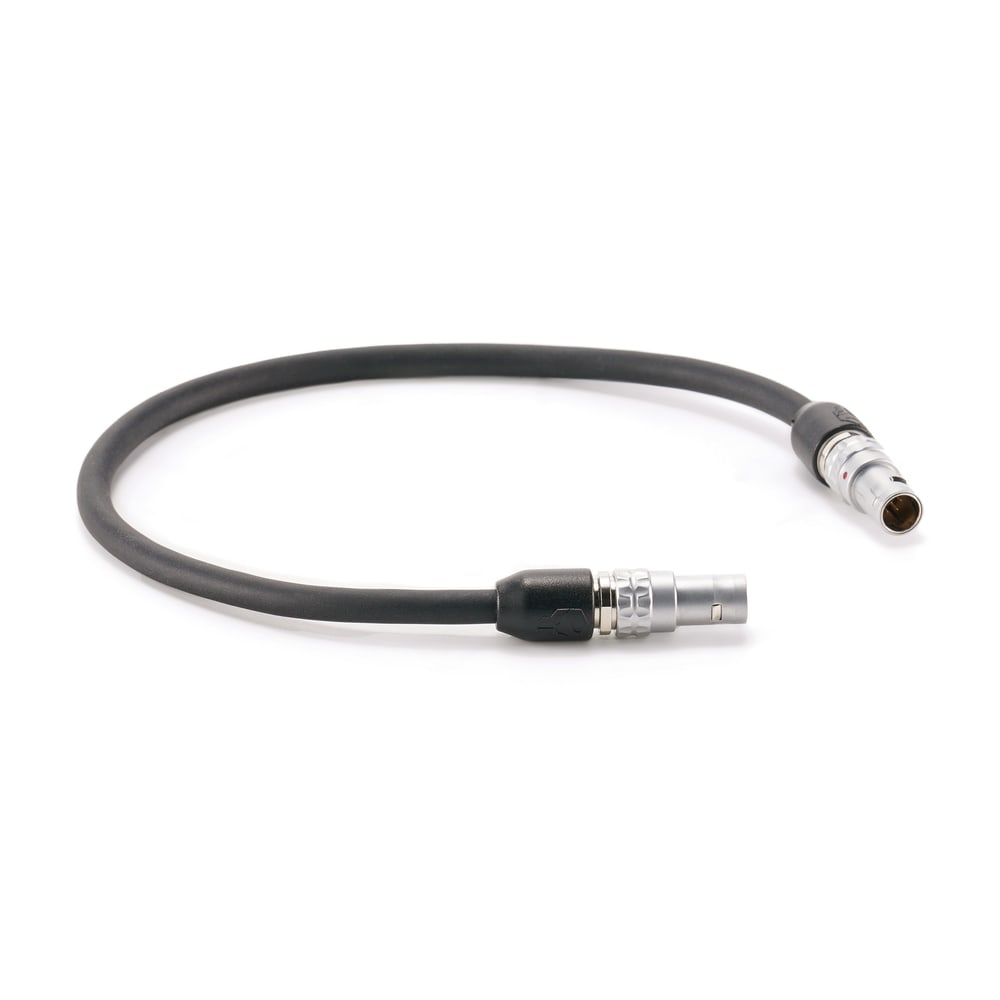

Motorok láncba fűzve

A Nucleus-M II motornak két 7pin csatlakozója van, amelyek a tápot befelé és kifelé is átengedik. A 7pin–7pin kábel két motort köt egymás mögé: az elsőt P-Tap (WLC-T06-P7P-70 kábel) vagy 3pin táplálja, a második az elsőtől kapja a tápot és az adatot. A kábel a markolat és a motor között is működik — a markolat ekkor a saját NP-F550 akkumulátorából táplálja a motort, csak alacsonyabb feszültséggel, tehát kisebb nyomatékkal és rövidebb üzemidővel. A 30 cm-es hossz egy objektíven egymás mellett ülő két motorhoz való.

A Tilta Nucleus-M II rendszer

A Nucleus-M II vezeték nélküli objektívvezérlés: a 15/19 mm-es rudakon ülő motorok forgatják az élességet, a rekeszt és a zoomot, a FIZ kézi egység vagy a kerekes markolat távolról vezérli őket, a táp és az adat 7 tűs kábeleken megy. A WLC-T06 sorozat elemei kombinálhatók — motorfogaskerekek, kábelek, tartók, markolatmodulok és keménytok ugyanahhoz a rendszerhez tartoznak, ez az alkatrész is.
