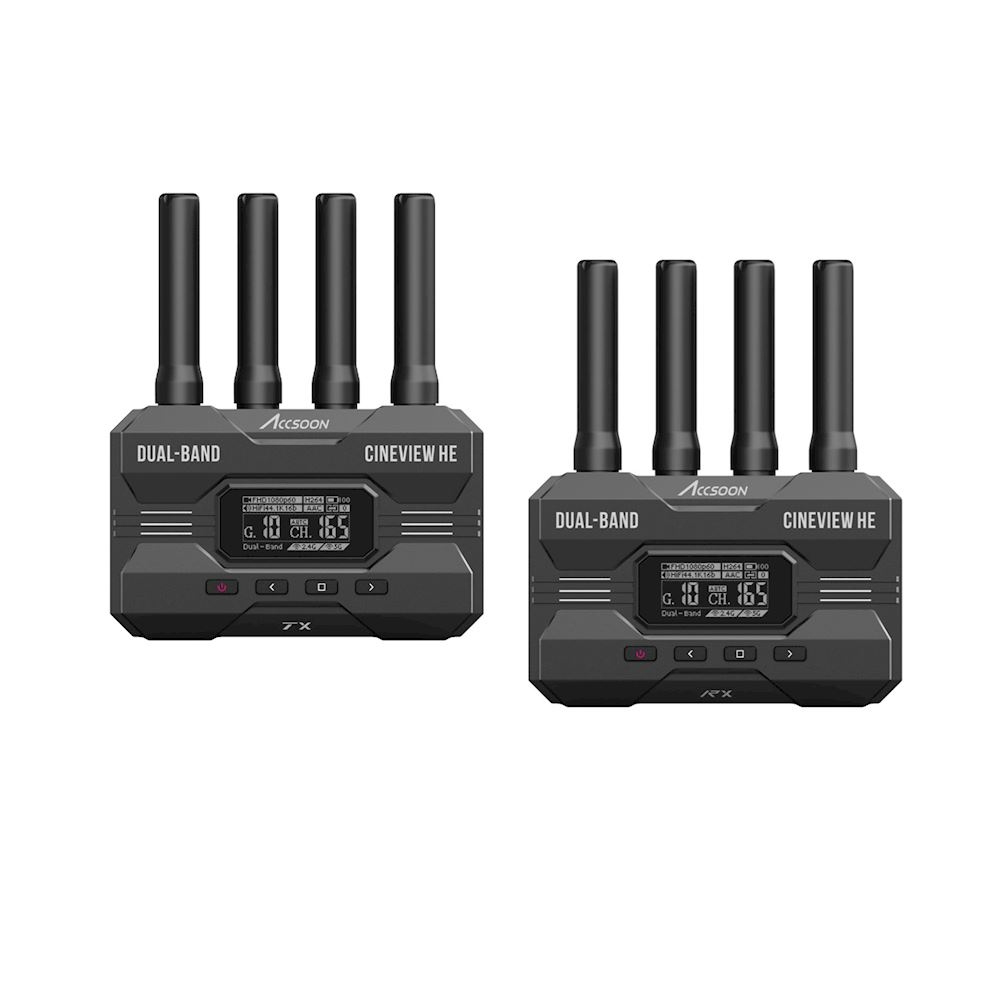

Az Accsoon CineView HE egy 1TX + 1RX vezeték nélküli HDMI-adó-vevő készlet, amely kameraképek ellenőrzésére és számítógépen keresztüli élő közvetítésre szolgál. Full HD felbontást akár 60p-ig és PCM hangot továbbít egyszerre a 2,4 és 5 GHz-es sávokban, 60 ms alatti késleltetéssel (a kamera késleltetését nem számítva), és a gyártó adatai szerint akár 350 m-es hatótávolsággal, akadálymentes és zavarmentes, közvetlen látótávolság esetén. Az adóegység HDMI-bemenettel és helyi loop-out kimenettel rendelkezik, a vevőegység pedig HDMI- és USB-C UVC-kimenettel, például az OBS használatához külön rögzítőkártya nélkül. Egy adó összesen akár négy hardveres vevőt vagy Accsoon SEE-vel rendelkező mobil eszközt is kiszolgálhat. Az egységek tápellátása NP-F akkumulátorokkal, DC-n vagy USB-C-n keresztül történik; az akkumulátorok, kábelek és monitorok külön megvásárolhatók.

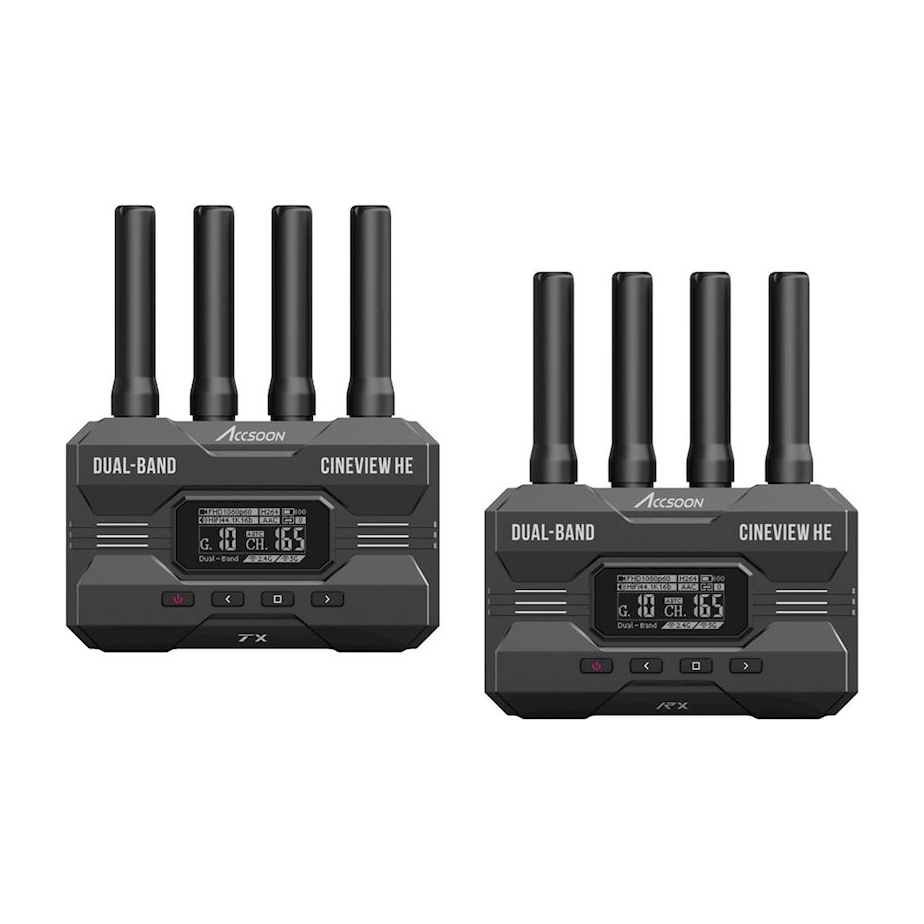

ACCSOON CINEVIEW HE · 1TX + 1RX
Kamerakép az egész stáb számára
Az 1TX + 1RX készlet Full HD képet és hangot továbbít a kamerából egy távoli monitorra vagy számítógépre. A két egyidejű sáv és az Accsoon SEE alkalmazás segítségével bevonhatja a stáb többi tagját is.
Full HD 60p2,4 + 5 GHzHDMI + UVC

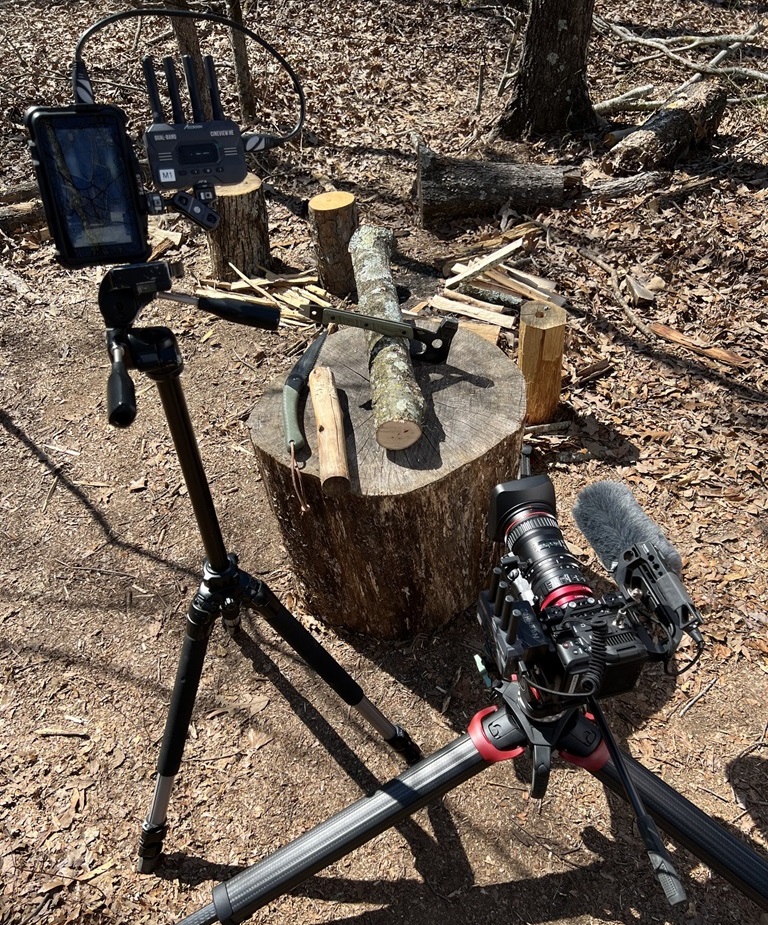

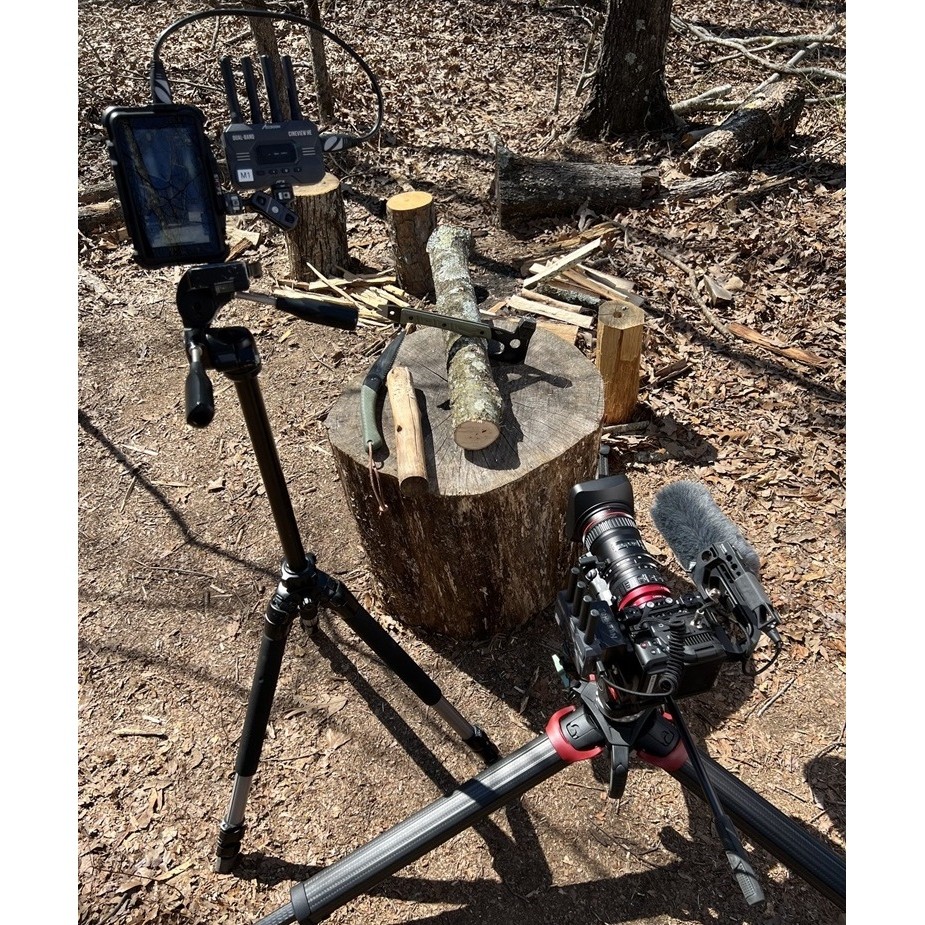

A felvétel ellenőrzése a kamera nélkül

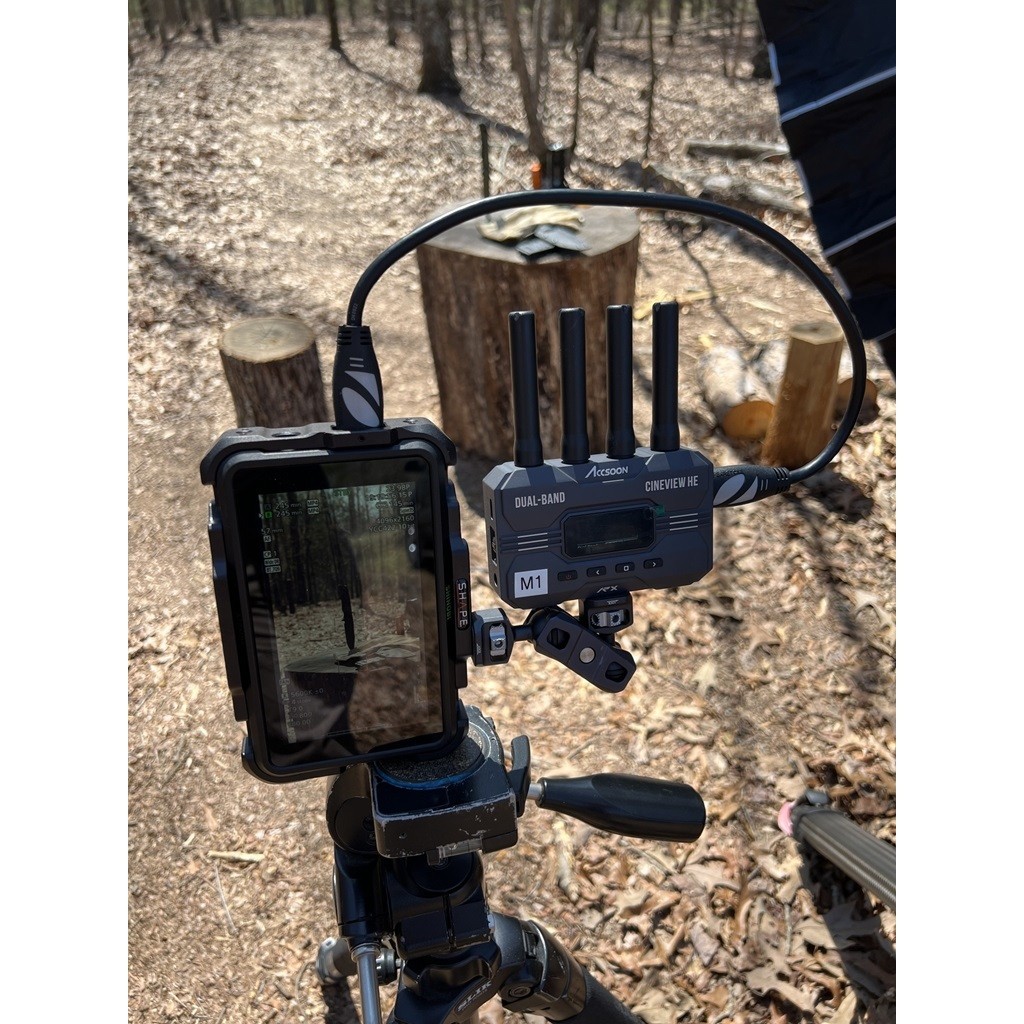

Az adót HDMI-n keresztül csatlakoztatja a kamerához, a vevőt pedig egy külső monitorhoz. Így a rendező, az ügyfél vagy egy önálló operatőr a kamera testén kívülről ellenőrizheti a kompozíciót, anélkül, hogy hosszú képátviteli kábel lenne szükséges a munkaállomások között. A gyártó fotója a CineView HE-t valódi helyszíni forgatás közben mutatja be; a kamera és a monitor nem tartoznak a készlethez.
Két sáv egy képért

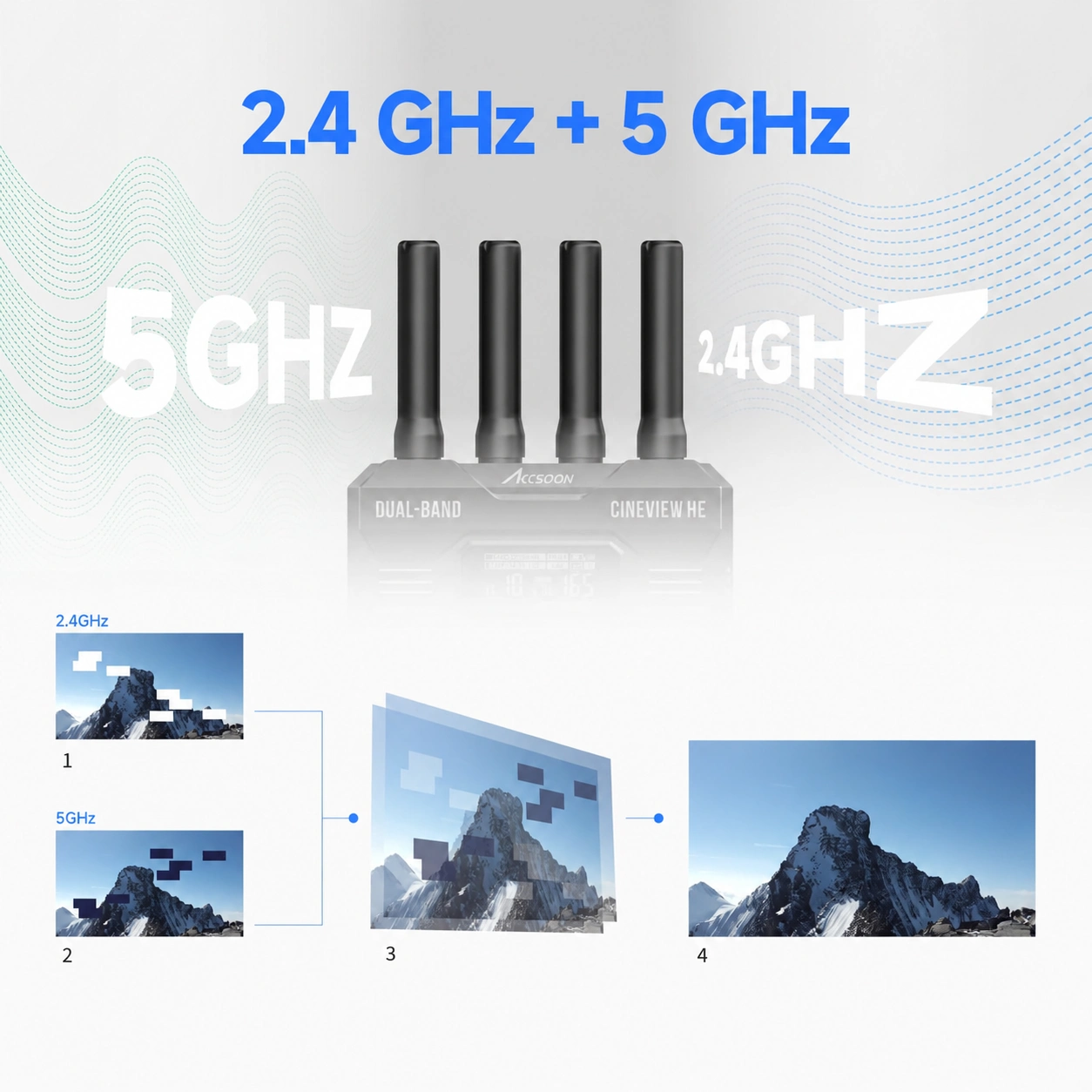

A CineView HE egyszerre továbbítja a képet a 2,4 és az 5 GHz-es sávokban. A vevőegység összehasonlítja a két adatfolyamot, és ezekből állítja össze a végső képet, ami segít csökkenteni az interferencia hatását. Ábra: az 1. és a 2. ábra az egyes sávok kiesését, a 3. ábra azok összekapcsolását a vevőegységben, a 4. ábra pedig a helyreállított képet mutatja. Az átvitel a környezeti rádióhullámoktól függ.
Akár 350 méteres hatótávolság
A gyártó szerint a hatótávolság akár 350 m is lehet közvetlen látótávolság esetén, akadályok és zavarások nélkül. A vezeték nélküli átvitel késleltetése kevesebb, mint 60 ms, és nem tartalmazza a kamera késleltetését. Ez a kombináció alkalmas a felvétel ellenőrzésére a forgatás helyszínén; a telefonon történő vétel távolsága eltérhet a hardveres vevőtől.

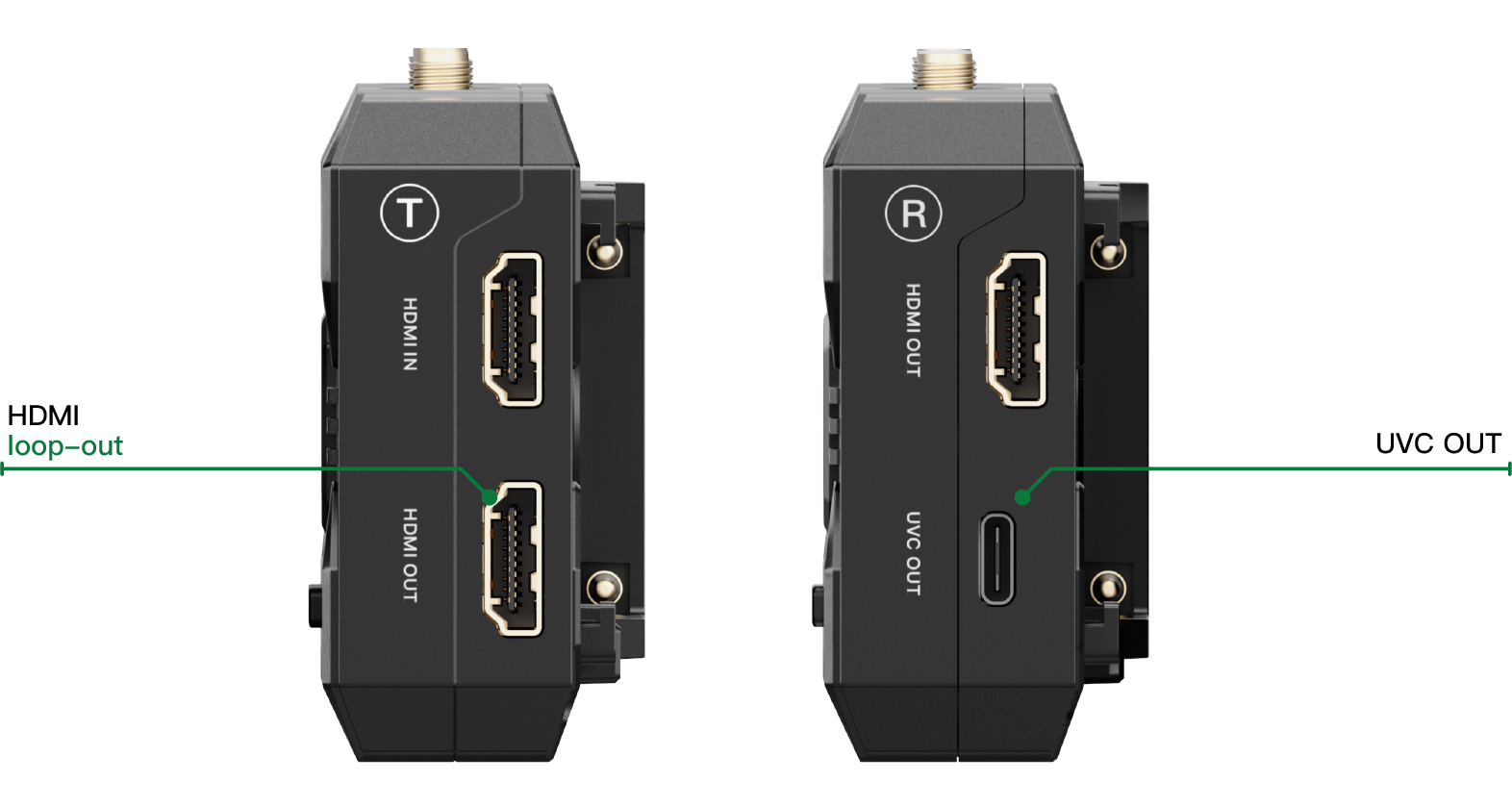

HDMI a kamerán, HDMI és UVC az RX-en

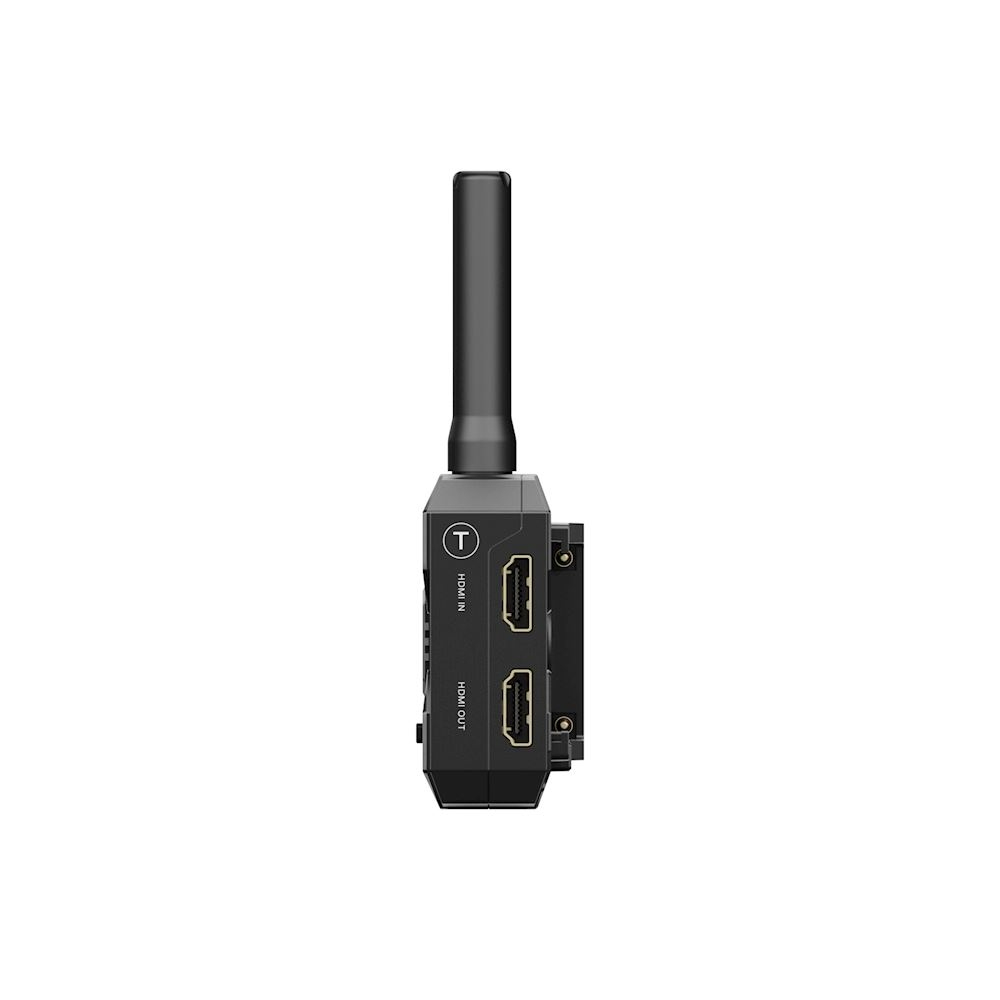

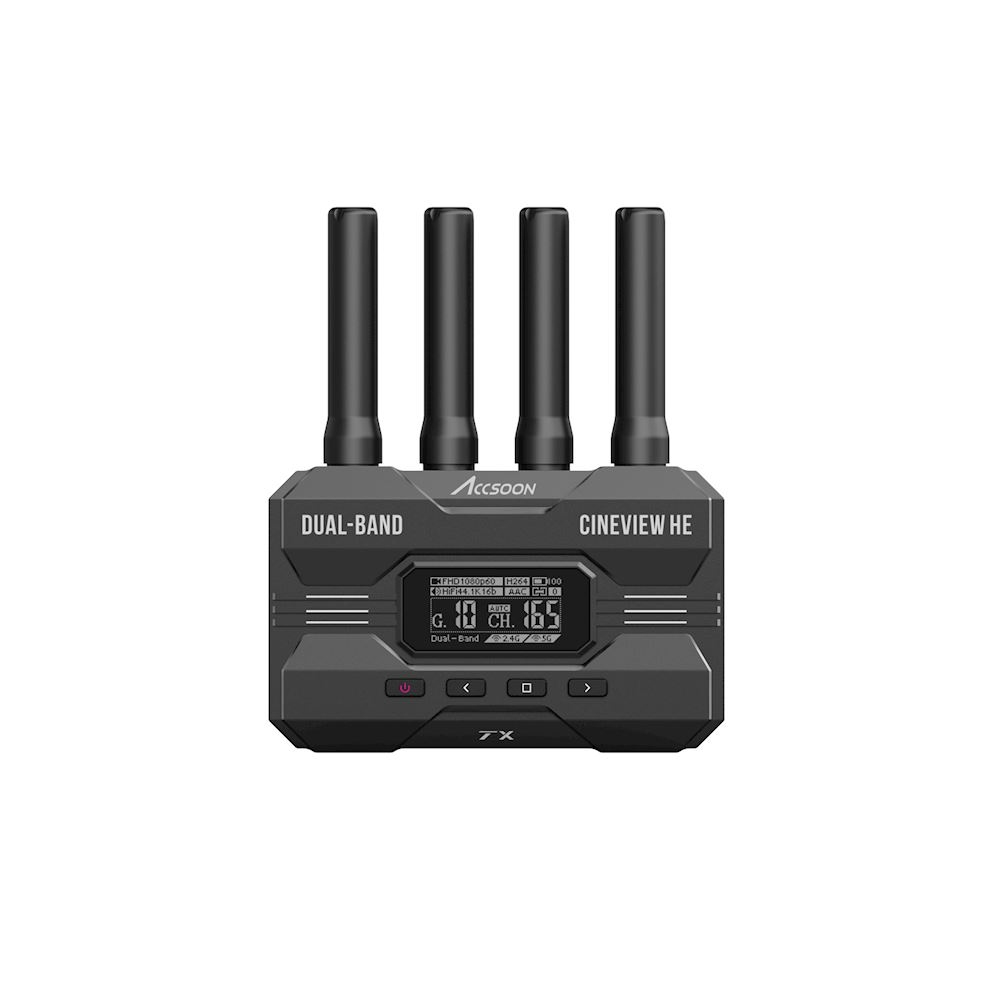

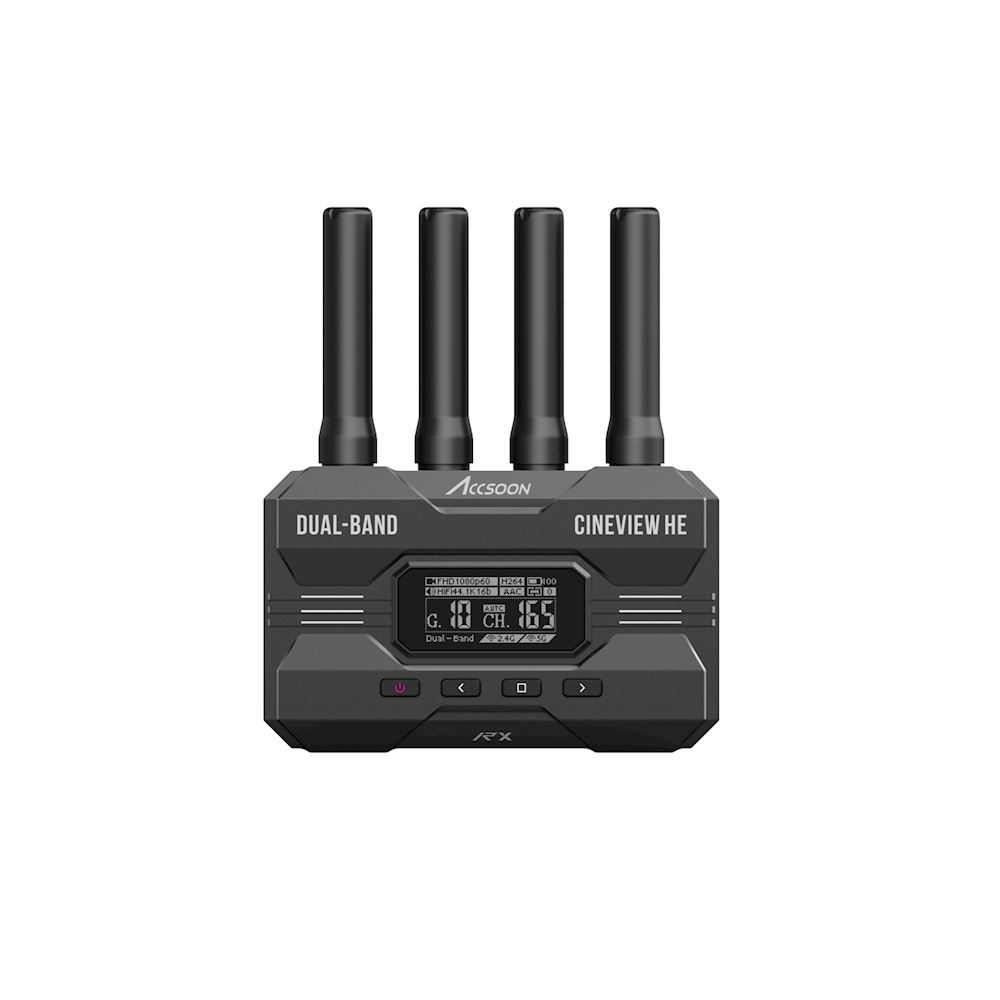

A TX teljes értékű HDMI-bemenettel és helyi HDMI loop-out kimenettel rendelkezik a kamerán lévő monitorhoz. Ez a kábeles kimenet nem növeli a vezeték nélküli átvitel késleltetését. Az RX HDMI-kimenetet és külön USB-C UVC adat kimenetet biztosít. A rendszer Full HD-t akár 60p-ig és PCM hangot továbbít; nem támogatja a 4K-t és az SDI-t.

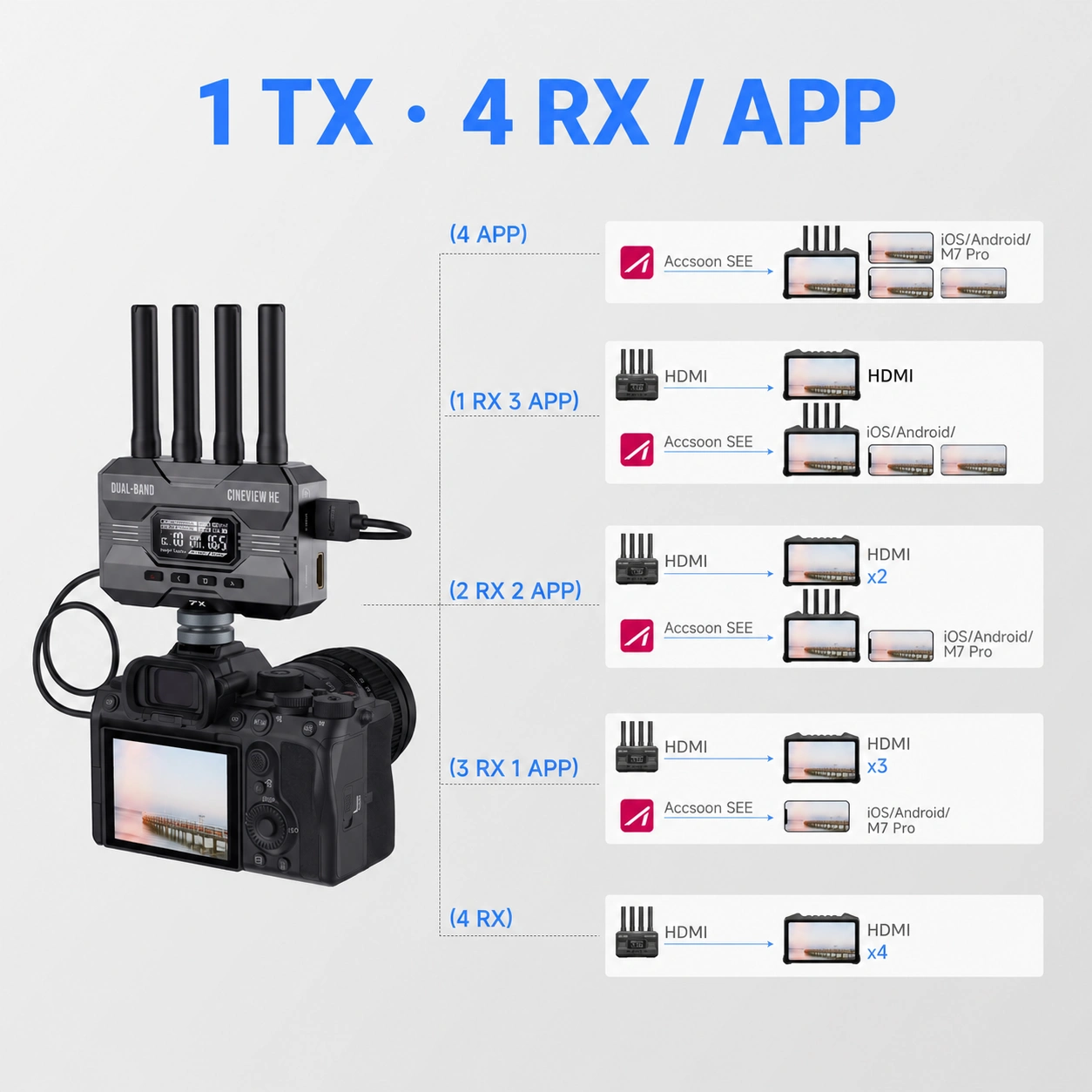

Legfeljebb négy vevőeszköz
Egy TX összesen legfeljebb négy vevőeszközt képes kiszolgálni. Kombinálja a hardveres RX-eket okostelefonokkal vagy táblagépekkel az iOS és Android rendszerekre készült Accsoon SEE alkalmazásban: például 1 RX + 3 mobil eszköz vagy 4 RX. Az RX-hez csatlakoztatott kábeles monitor nem foglal el további vezeték nélküli csatornát. Ez a készlet 1 TX-et és 1 RX-et tartalmaz; további vevőkészülékek és mobil eszközök külön megvásárolhatók.

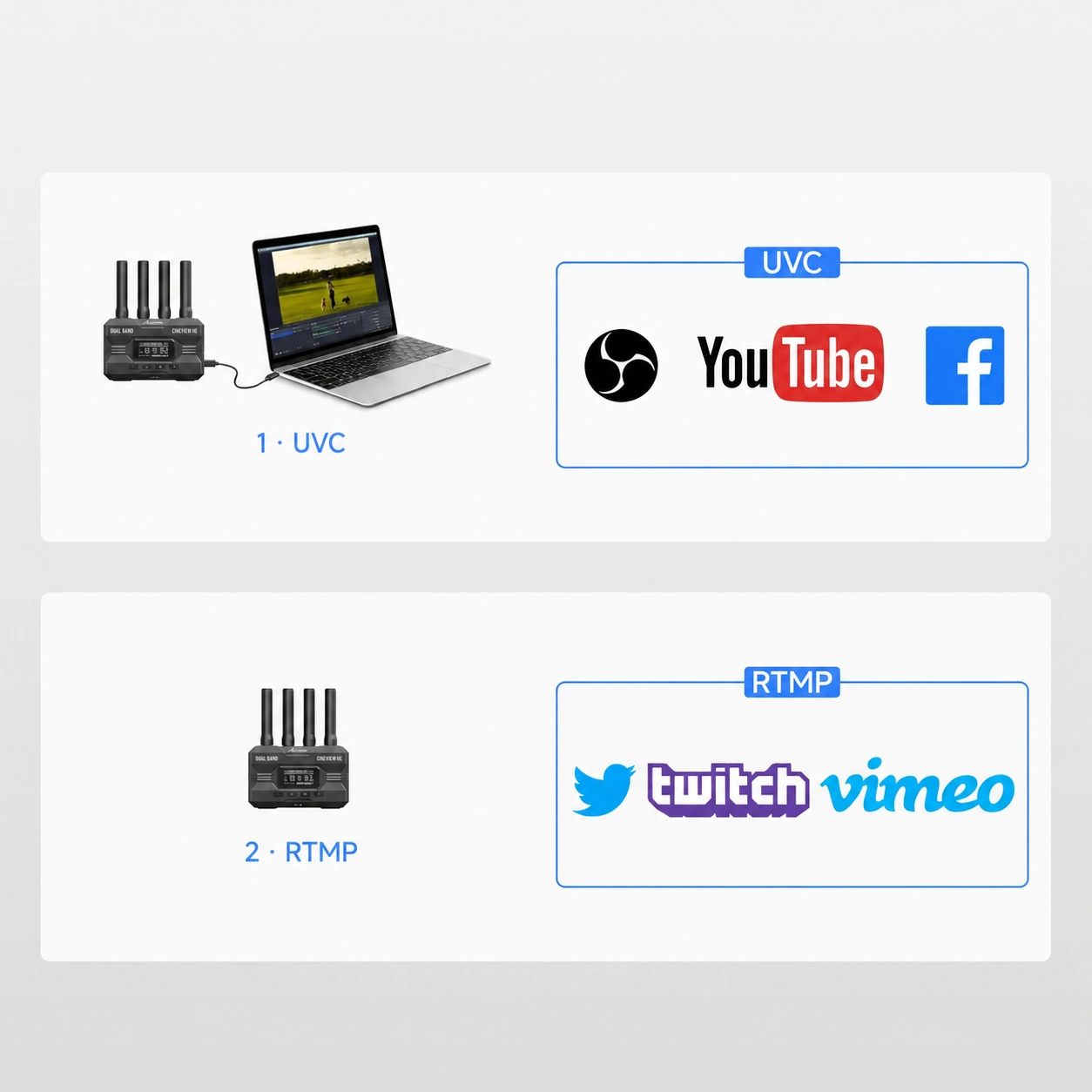

Kép átvitel a számítógépre konverter nélkül
1 · UVC: csatlakoztassa az RX-et USB-C adatkábel segítségével a számítógéphez, és használja a képet például az OBS-ben. Nincs szükség külön rögzítőkártyára. 2 · RTMP: az Accsoon SEE alkalmazáson keresztüli élő közvetítéshez a telefon vagy tablet és annak internetkapcsolata szükséges. A HE önmagában nem küld RTMP-t közvetlenül az internetre. A célszolgáltatás támogatása az alkalmazástól és az adott platform aktuális feltételeitől függ; a kábelek és a számítógép nem tartoznak a csomaghoz.

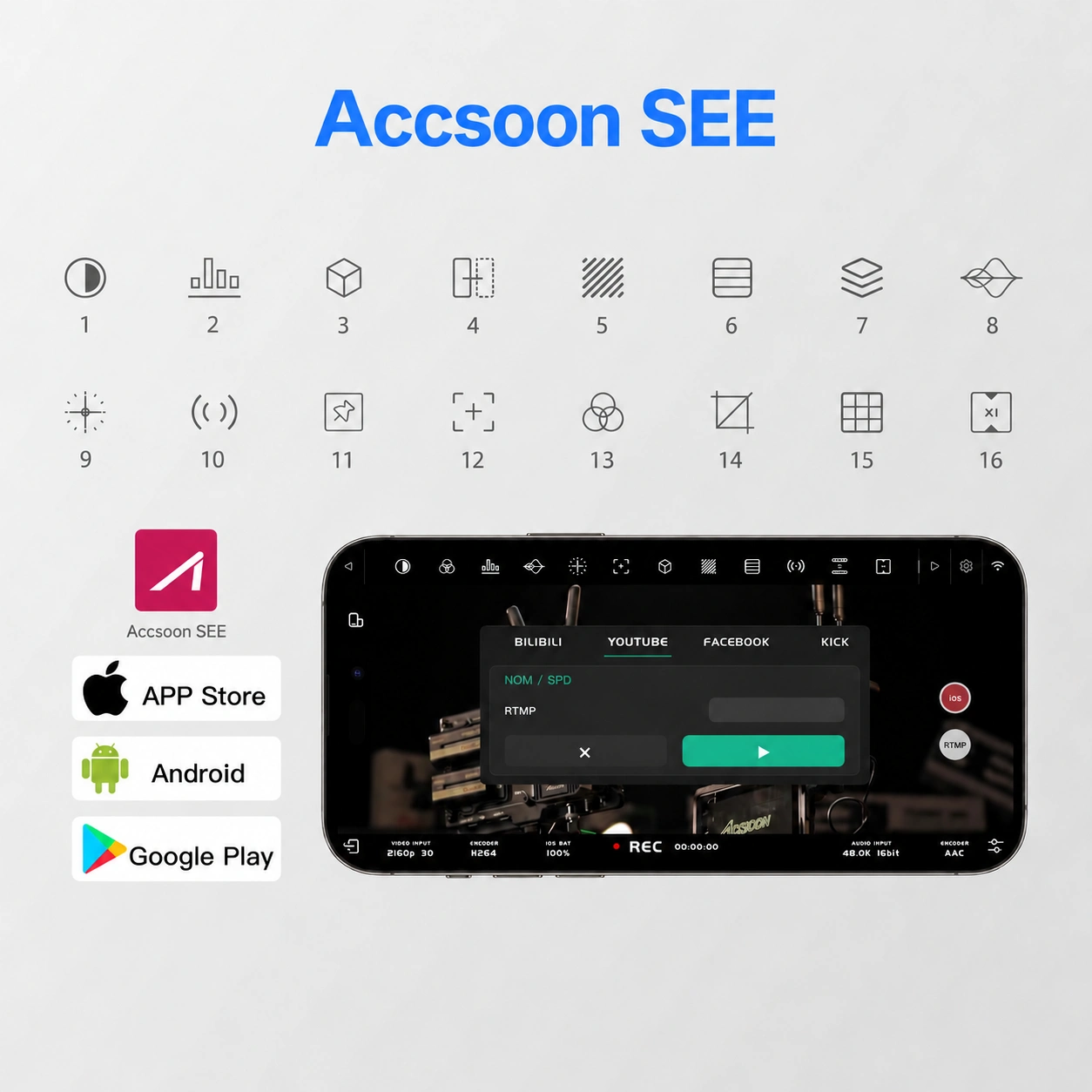

Az Accsoon SEE alkalmazás eszközei
A mobil vételt kiegészíti az expozíció, a színek, a kompozíció és az élesség szabályozása, valamint a felvétel és az élő közvetítés az Accsoon SEE alkalmazásban. A számozott jelölések a gyártó ikonjainak felelnek meg. A felület képe az alkalmazást szemlélteti; a CineView HE átvitele Full HD marad.
Fekete-fehér előnézet
Hisztogram
LUT
Tükrözés
Zebra
Hamis színek
Kép átfedés
Hullámforma
Vektorszkóp
Hang
Jelölések
Élesség
RGB
Képernyőképek
Rácsok
Képernyőbeállítások

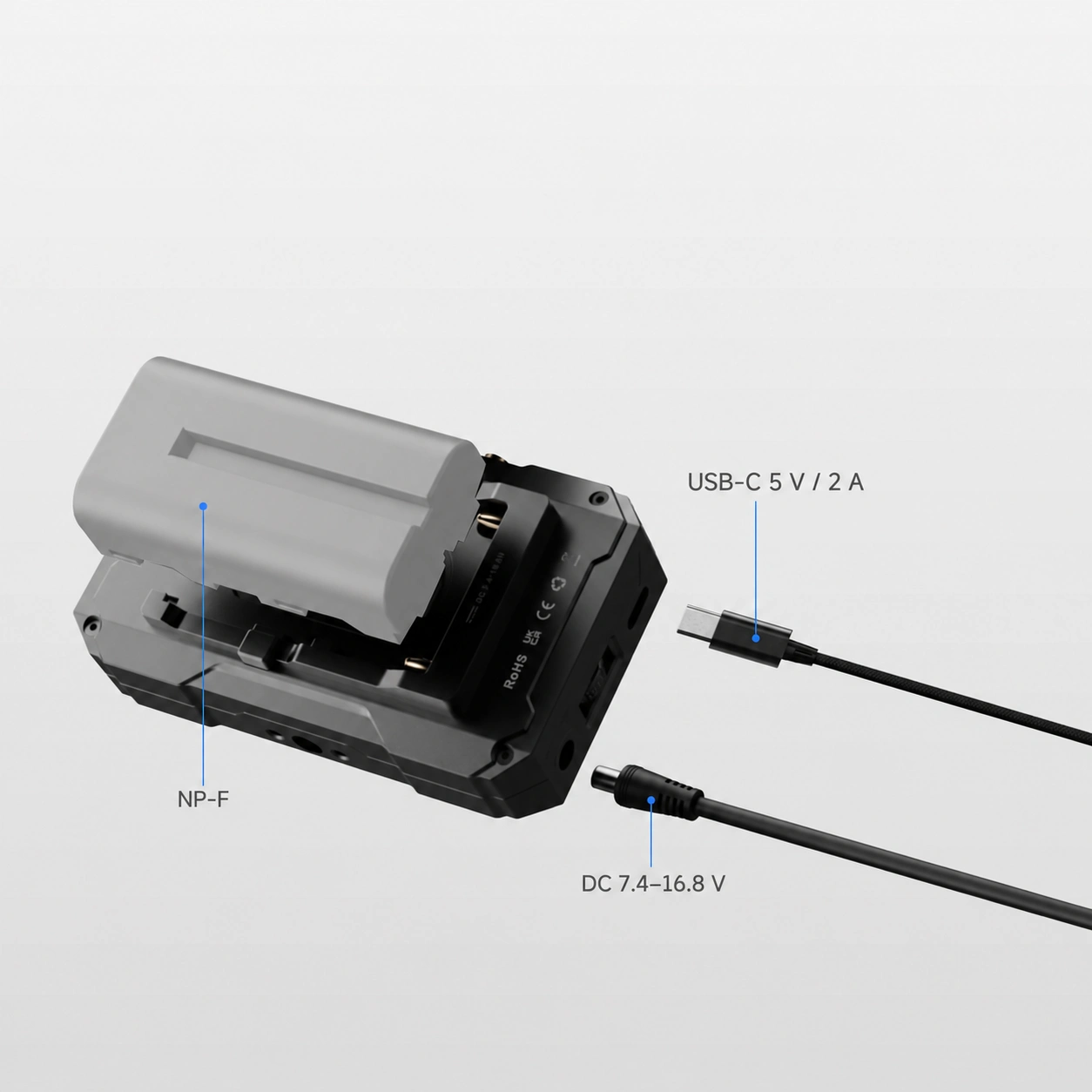

A rendszerhez igazodó tápellátás

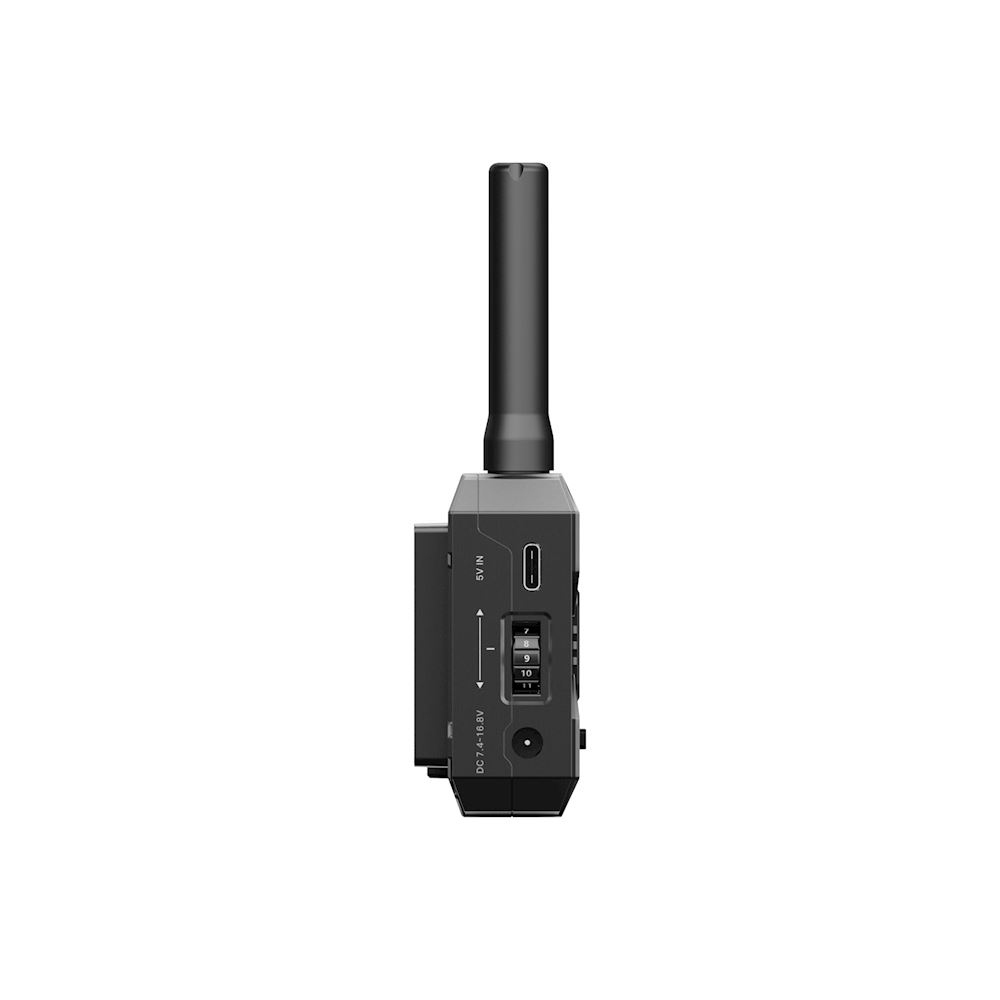

Minden egységet NP-F550/750/970 akkumulátorral, 7,4–16,8 V-os egyenárammal vagy legalább 2 A-es USB-C 5 V-os tápegységgel lehet táplálni. Az egyenáramú csatlakozó 5,5 × 2,1 mm-es, pozitív középponttal. Az RX rendelkezik egy, a tápellátást biztosító USB-C-től elkülönített UVC adat kimenettel. Az akkumulátorokat, tápegységeket és tápkábeleket külön kell beszerezni; az USB-C itt nem szolgál NP-F-töltőként.

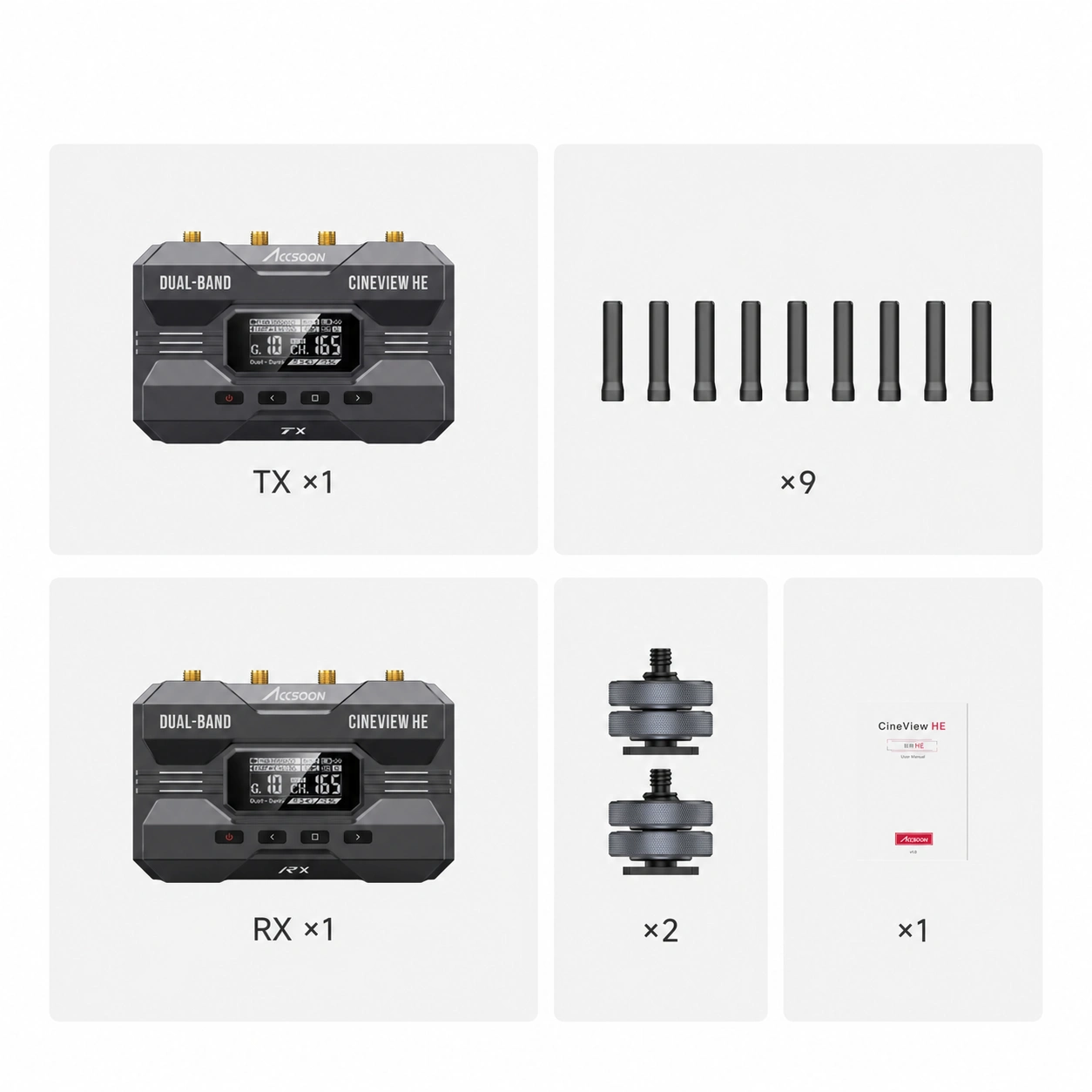

Készlet kamerához és egy monitorhoz
A standard 1TX + 1RX csomag tartalma: adó, vevő, kilenc antenna, két passzív hot shoe-adapter és használati útmutató. A nyolc antennát mindkét egységre fel kell szerelni, a kilencedik pedig tartalék. Válassza ki a saját HDMI-kábeleket, a tápegységet és az esetleges USB-C adatkábeleket a konfigurációjának megfelelően. Ez az ábra nem mutatja be az önálló TX, RX csomagokat, sem az 1T4R konfigurációt.
A TX bekapcsolásakor automatikusan kiválasztja az átviteli csatornát. Az egységeket a 0–F csoportok közötti forgóválasztóval párosíthatja; a HQ, NOM és SPD üzemmódok lehetővé teszik a képminőség vagy a sebesség előtérbe helyezését. A ventilátor nélküli alumínium ház nem növeli a forgatási helyszínen a ventilátor zaját. Minden egység 1,3″-es OLED-kijelzővel, a gyártó által megadott 200 g tömeggel és 1/4″-20-as menettel rendelkezik. További modellek csatlakoztatása előtt ellenőrizze a pontos kompatibilitást és a firmware-t; a HE/SE jelölés nem jelenti az összes Accsoon-eszközzel való univerzális kompatibilitást.
A CSOMAG TARTALMA
Accsoon CineView HE TX adó ×1
Accsoon CineView HE RX vevőegység ×1
Antenna ×9
Passzív hot shoe-adapter ×2
Használati útmutató ×1
SPECIFIKÁCIÓ
Sávok: 2,4 GHz + 5 GHz
Maximális felbontás: 1920 × 1080, 60p
Hatótávolság: Akár 350 m; közvetlen látótávolság, akadályok és zavarások nélkül
Késleltetés: <60 ms; kamera késleltetés nélkül
Vevőkészülékek: Legfeljebb 4 összesen egy TX-hez
Hang: PCM, 44,1/48 kHz, 16/24 bit
Kijelző: 1,3″-es OLED
Akkumulátor: NP-F550 / NP-F750 / NP-F970
DC tápellátás: 7,4–16,8 V
DC csatlakozó: 5,5 × 2,1 mm, aljzat, pozitív középpont
USB-C tápellátás: 5 V; legalább 2 A-es tápegység
Egy egység méretei: 105 × 66 × 32 mm, antennák nélkül
Egy egység tömege: 200 g
Anyag: alumíniumötvözet
Hűtés: Ventilátor nélkül
Szín: Fekete

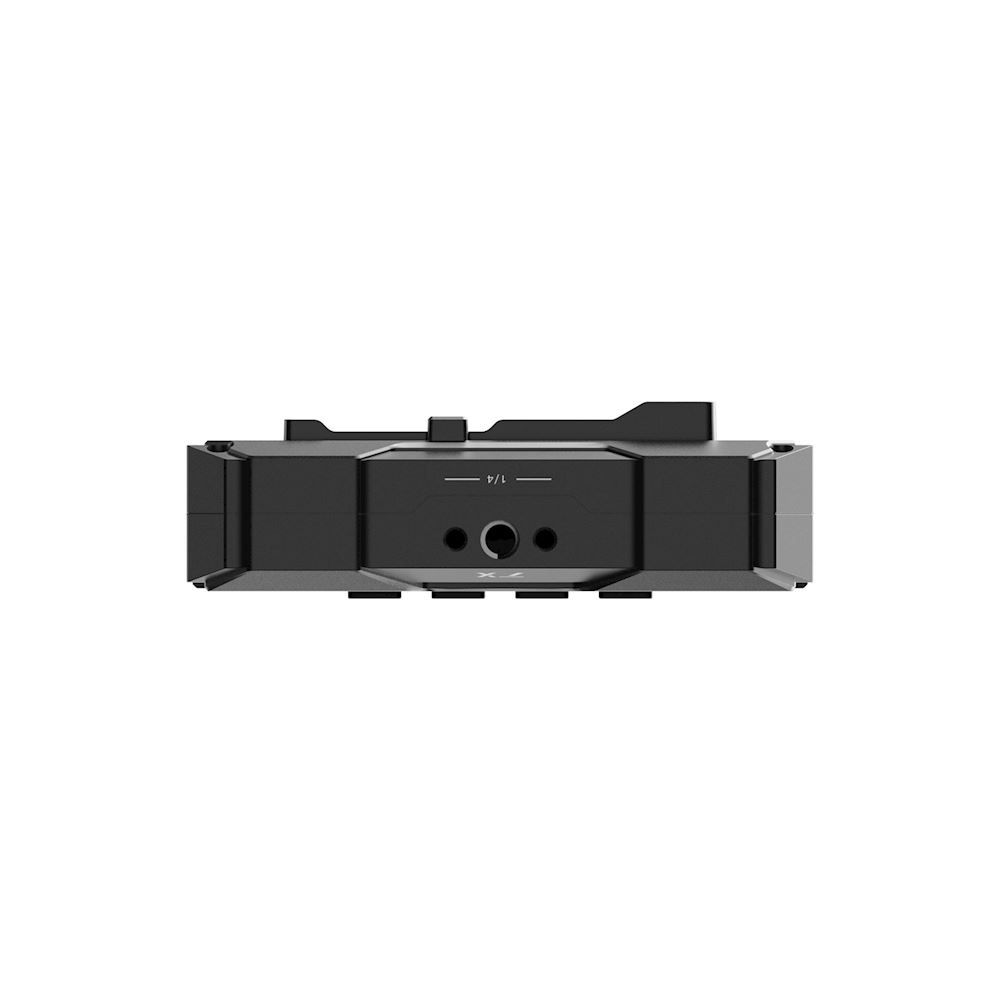

Rögzítés: 1/4″-20

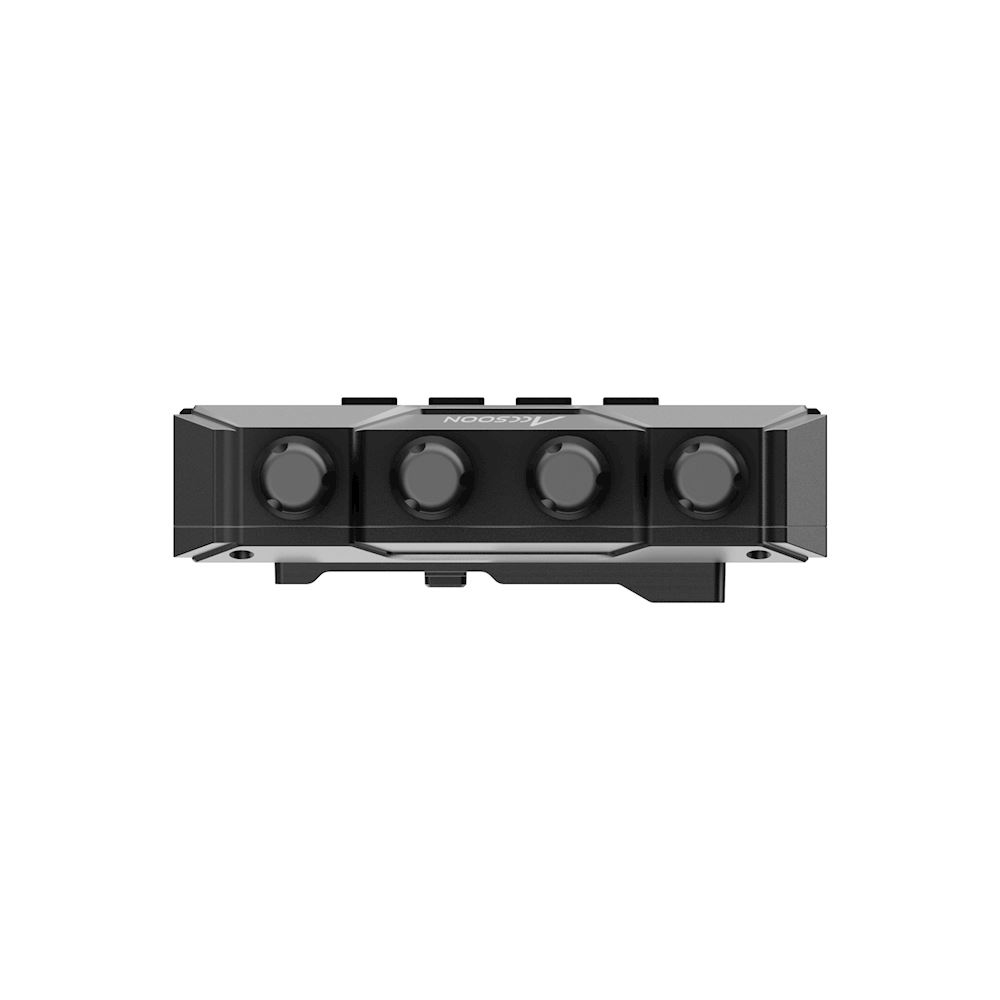

Antenna csatlakozók: 4 × RP-SMA, hím csatlakozó az egységen
