Accsoon Cineview HE 1T4R combo

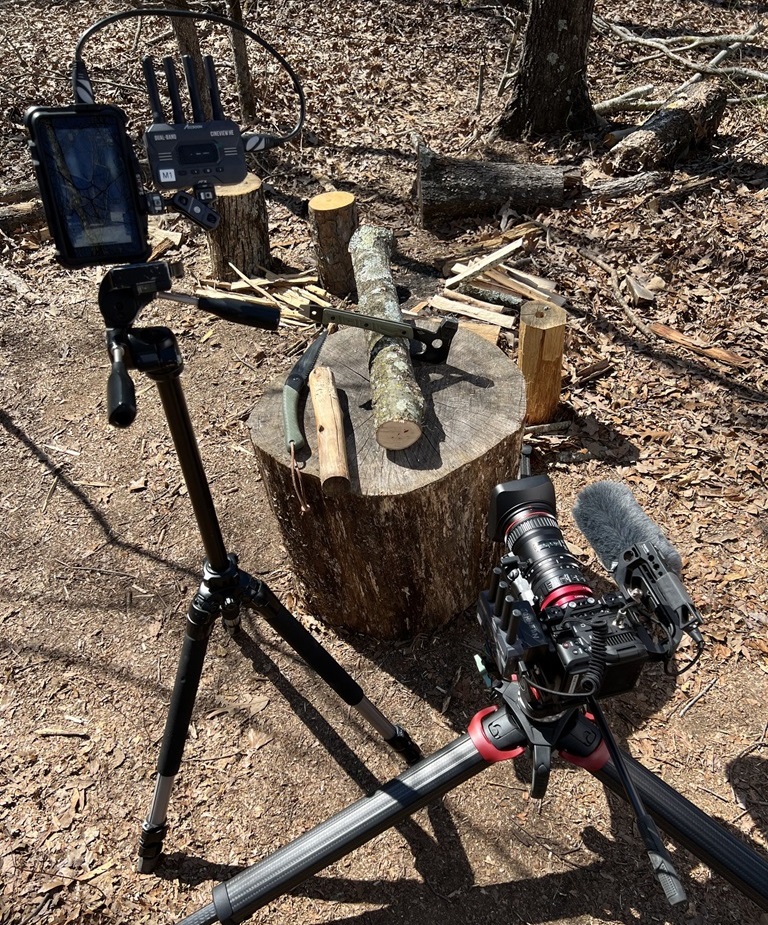

A kamera képének távoli ellenőrzése

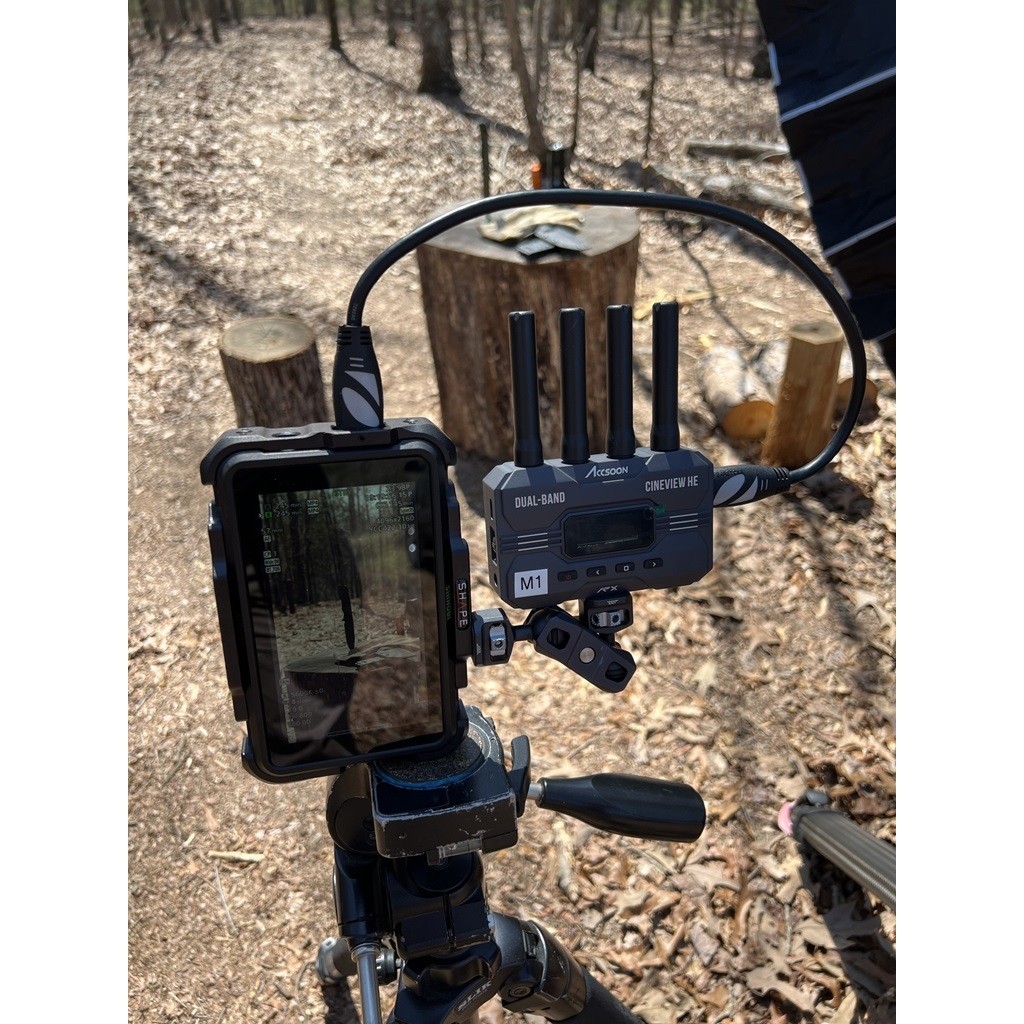

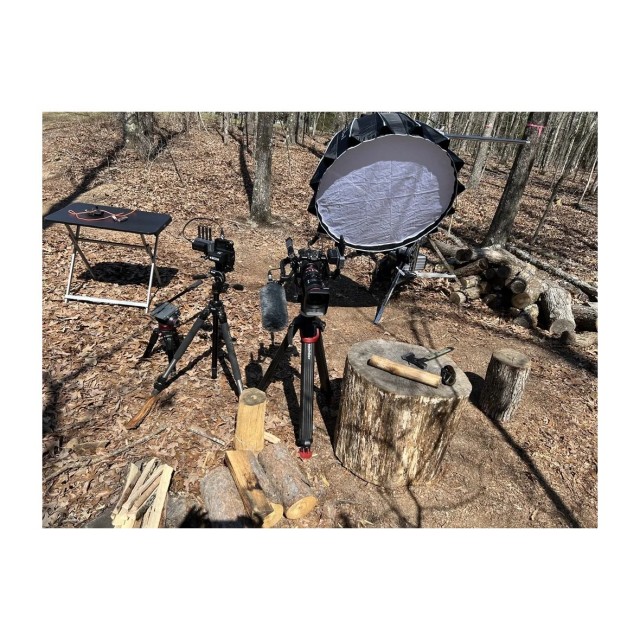

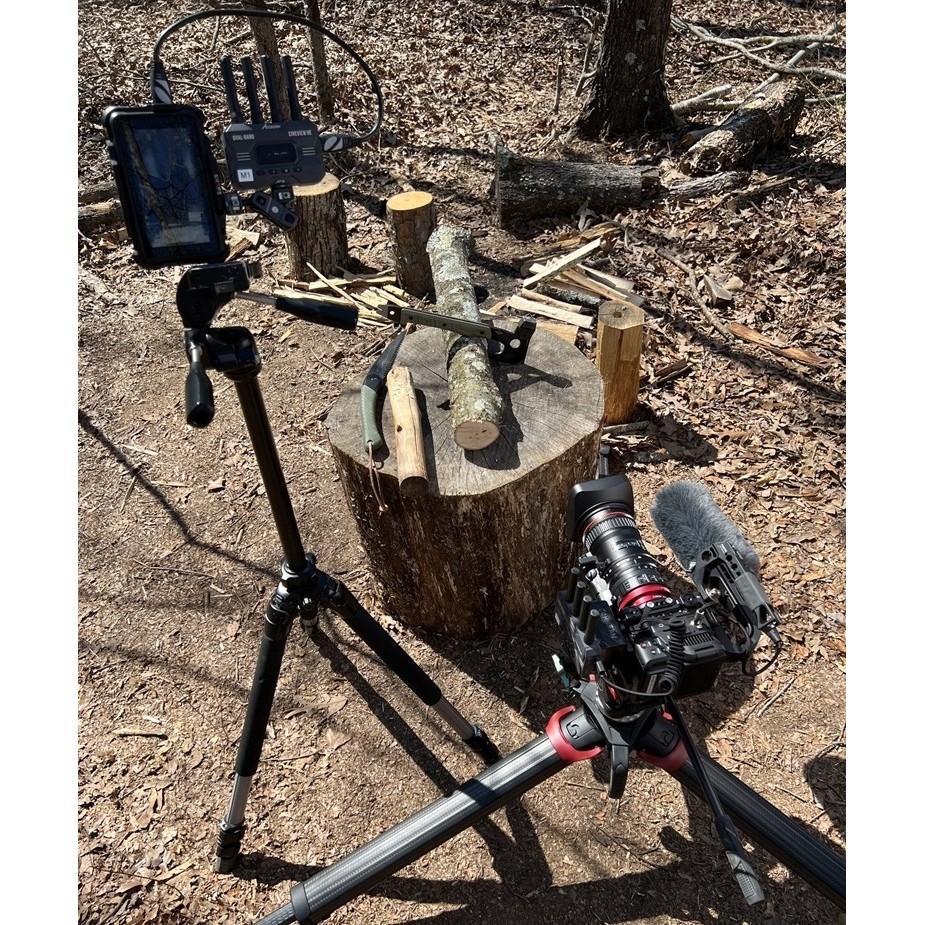

Egy TX-et csatlakoztat a kamerához, a négy RX-et pedig különálló monitorokhoz helyezi el. A rendező, az ügyfél és a stáb tagjai ugyanazt a felvételt követik nyomon a saját munkaállomásukon, anélkül, hogy hosszú képátviteli kábelt kellene használniuk a kamerához. A gyártó pontos HE-vel ellátott fényképe egy kamera és monitor közötti összeköttetést szemléltet; ez a csomag ugyanazt a forrást négy vevőre terjeszti ki, nem pedig négy különböző kamera vételére.

Két sáv egy képhez

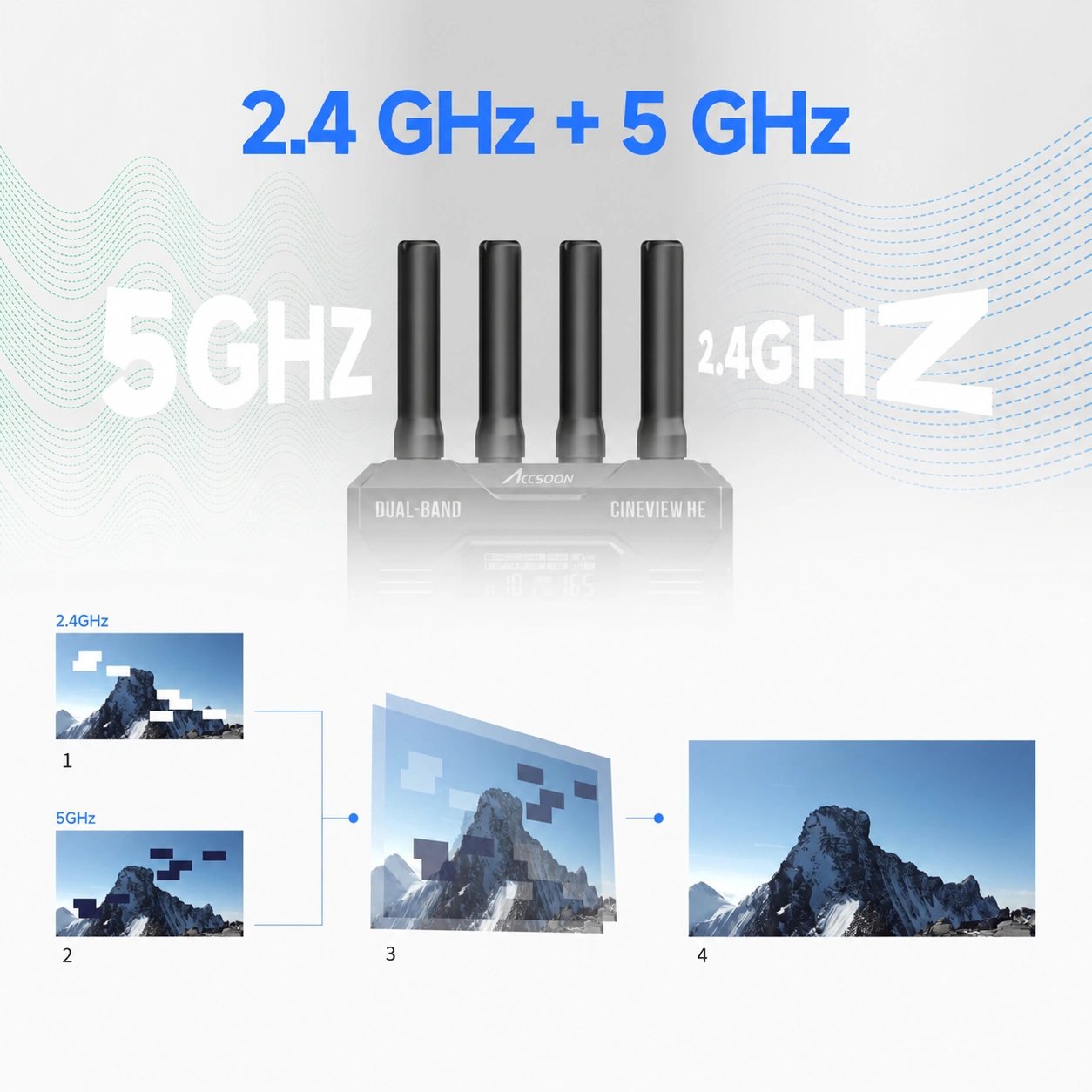

A CineView HE egyszerre továbbítja a képet a 2,4 és az 5 GHz-es sávokban. A vevőegység összehasonlítja a két adatfolyamot, és azokból állítja össze a végső képet, ami segít csökkenteni az interferencia hatását. Ábra: az 1. és a 2. ábra az egyes sávok kiesését, a 3. ábra azok összekapcsolását az RX-ben, a 4. ábra pedig a helyreállított képet mutatja. Az átvitel a környezeti rádióhullámoktól függ.

Akár 350 méteres hatótávolság

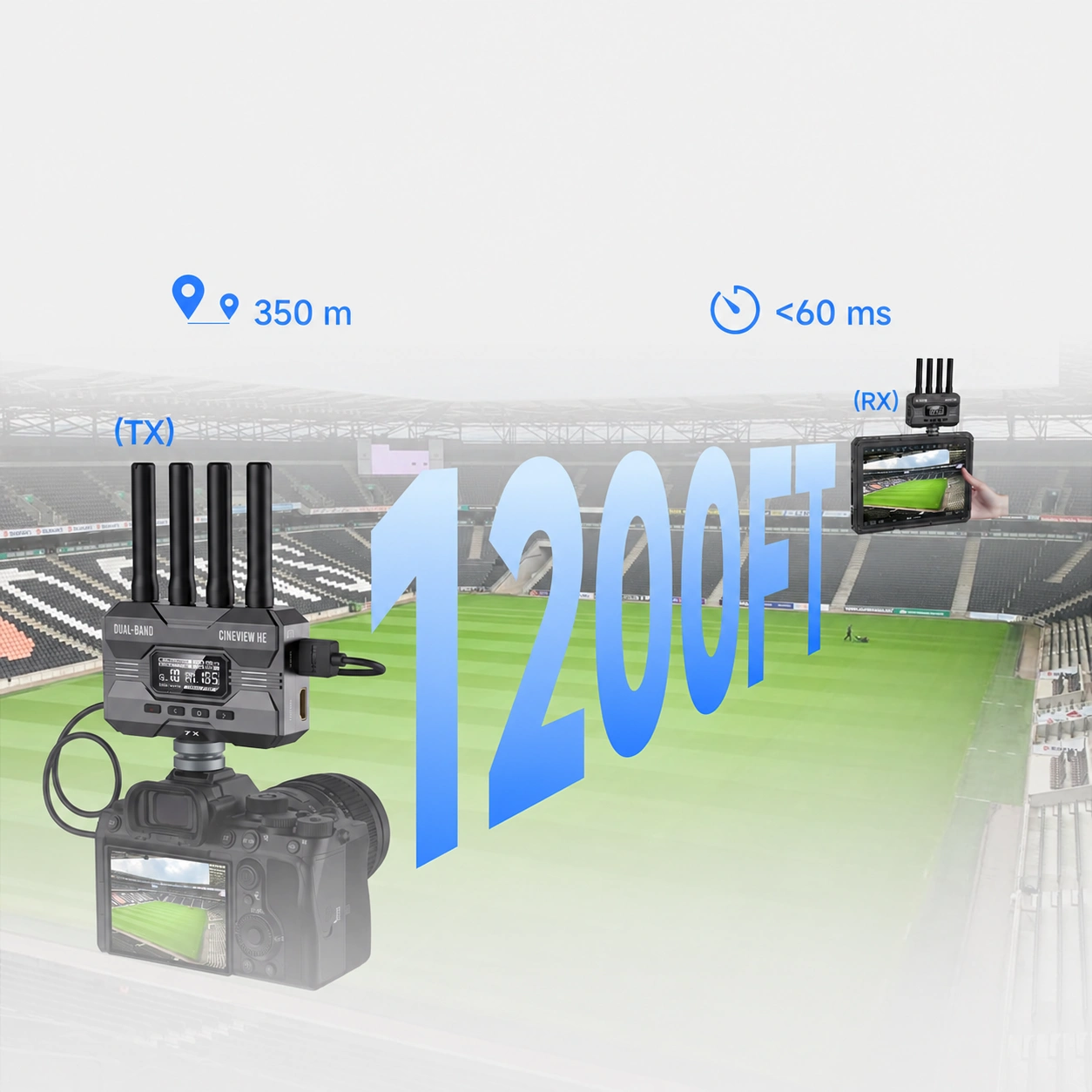

A gyártó szerint a hatótávolság akár 350 m is lehet közvetlen látótávolság esetén, akadályok és zavarások nélkül. A vezeték nélküli átvitel késleltetése kevesebb, mint 60 ms, és nem tartalmazza a kamera késleltetését. Ez a kombináció alkalmas a felvétel ellenőrzésére a forgatás helyszínén; a telefonon történő vétel távolsága eltérhet a hardveres vevőétől.

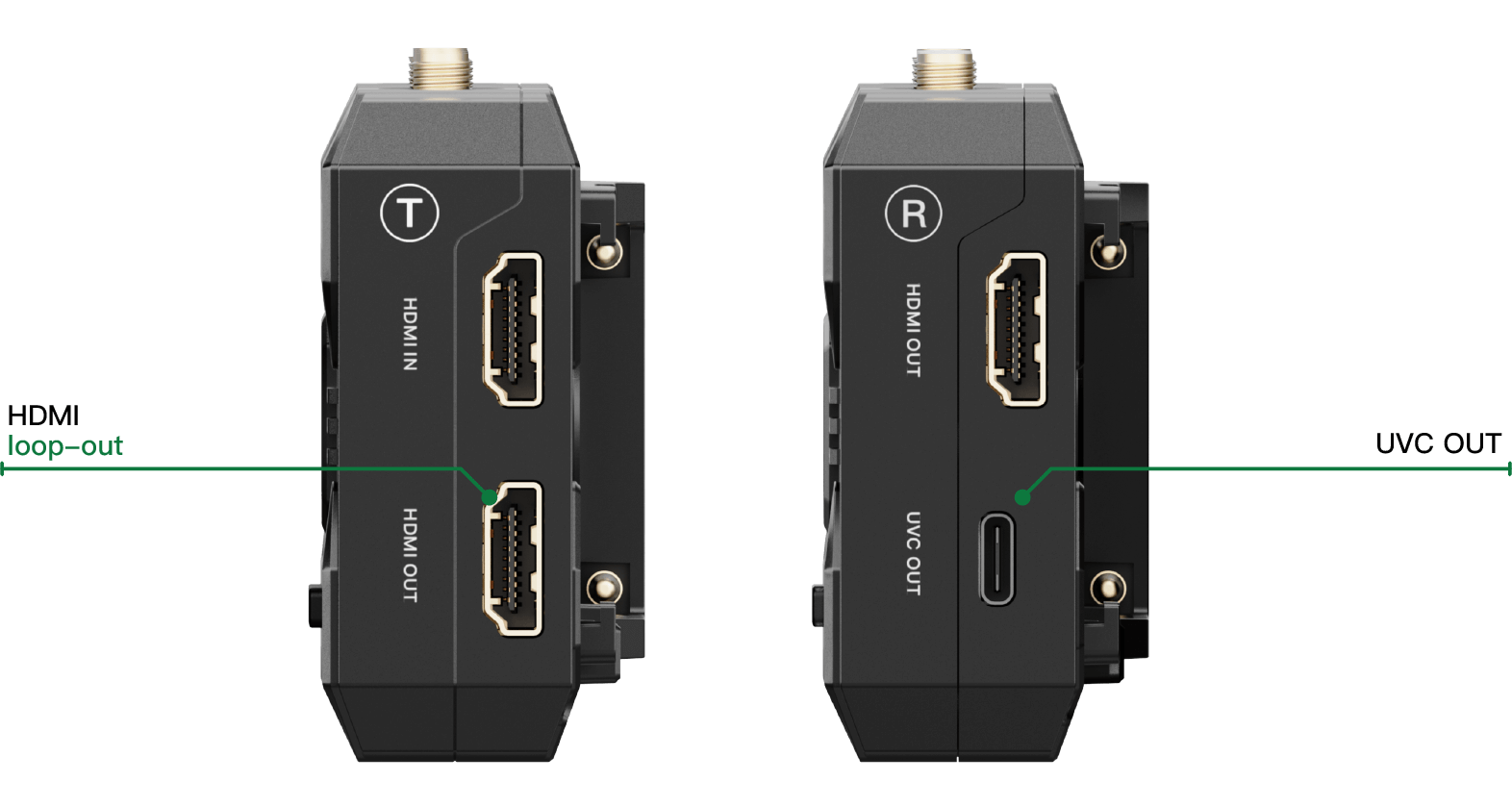

HDMI a kamerán, HDMI és UVC az RX-en

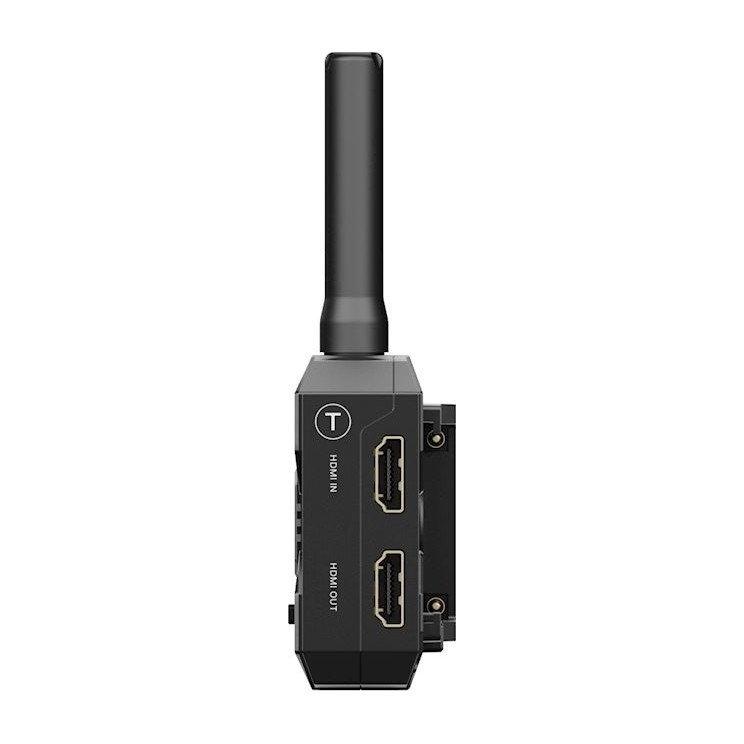

A mellékelt TX teljes értékű HDMI-bemenettel és helyi loop-out kimenettel rendelkezik a kamerán lévő monitorhoz, a vezeték nélküli átvitel késleltetése nélkül. A négy vevőegység mindegyike HDMI-kimenettel és külön USB-C UVC adat kimenettel rendelkezik a számítógéphez. Minden vevőegység ugyanazt a forrást használja a TX-ről. A TX Full HD-t akár 60p-ig és PCM hangot továbbít; nem támogatja a 4K-t és az SDI-t.

Akár négy vevőegység

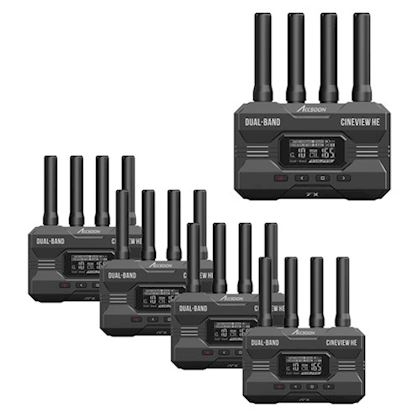

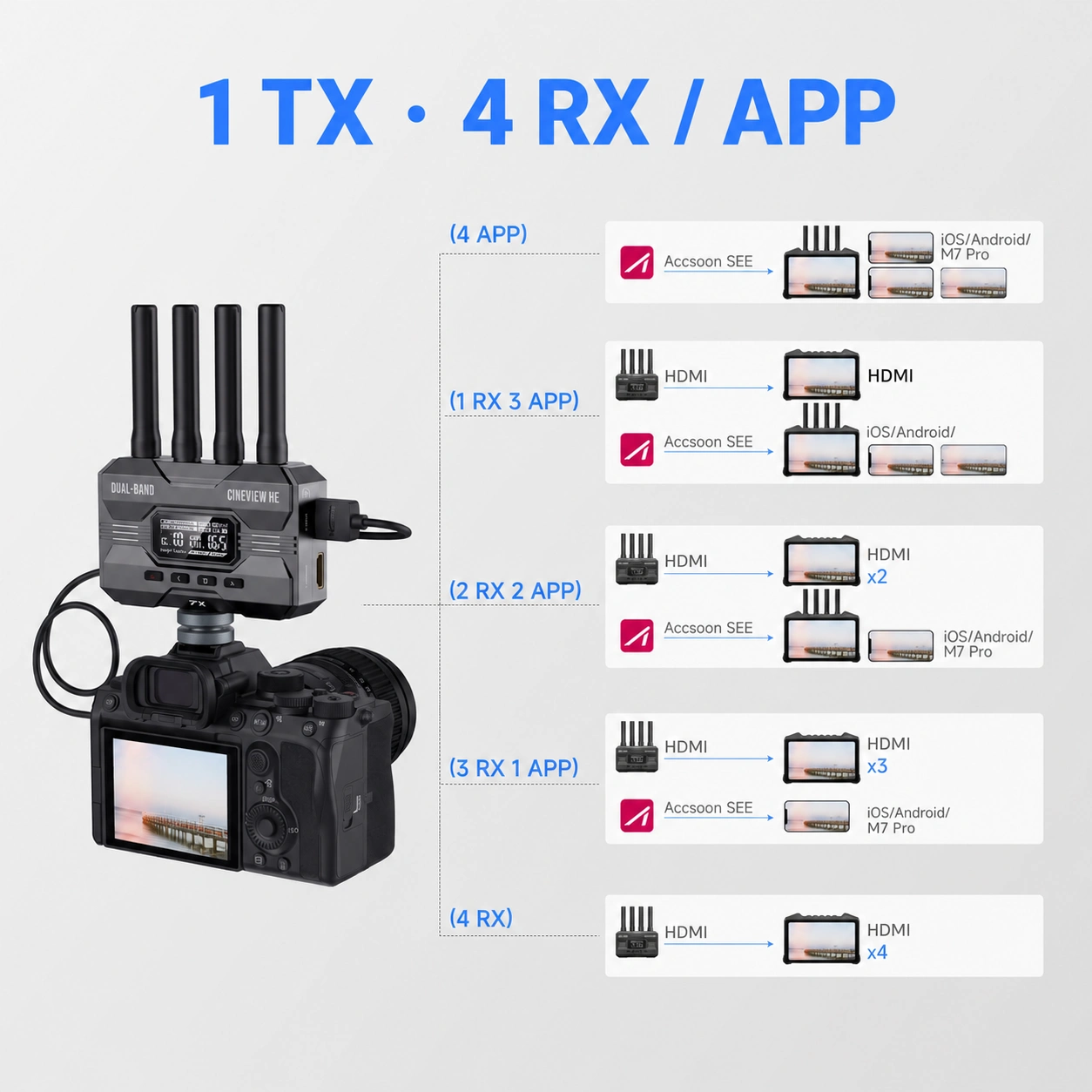

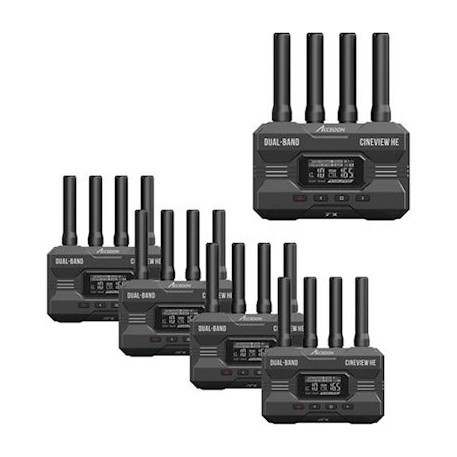

A csomag 1 TX-et és 4 RX-et tartalmaz, így a maximális négy vezeték nélküli vevőhelyet foglalja el. A vevőkombinációk vázlatai alternatív összeállításokat mutatnak: telefonhoz vagy táblagéphez az Accsoon SEE használatával válasszon le egy hardveres RX-et, és cserélje ki a helyét. Négy RX és további vezeték nélküli mobil eszközök egyidejű használata nem támogatott. A vevők mögötti vezetékes monitorok vagy UVC-számítógépek nem foglalják el a további slotokat.

Kép a számítógépre átalakító nélkül

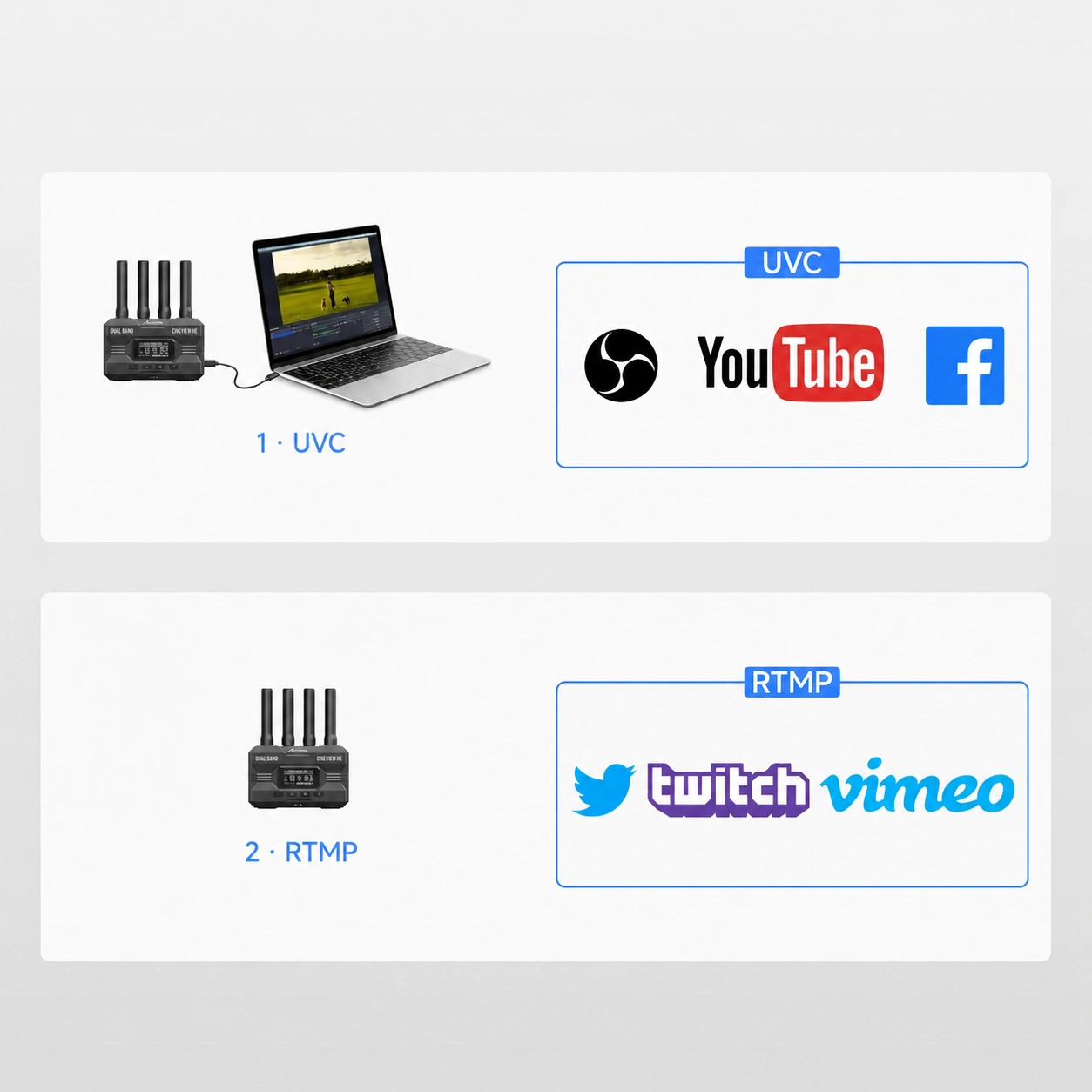

1 · UVC: a mellékelt vevőt USB-C adatkábel segítségével csatlakoztassa a számítógéphez, és a képet például az OBS-ben használja további rögzítőkártya nélkül. 2 · RTMP: Az Accsoon SEE alkalmazás a telefonon vagy táblagépen a mobil eszköz internetkapcsolatát használja. Az 1T4R konfigurációban a mobil vételhez a négy RX-kapcsolat egyikét ki kell cserélni. A HE önmagában nem sugároz az internetre; a kábelek, számítógépek és mobil eszközök nem tartoznak a csomaghoz.

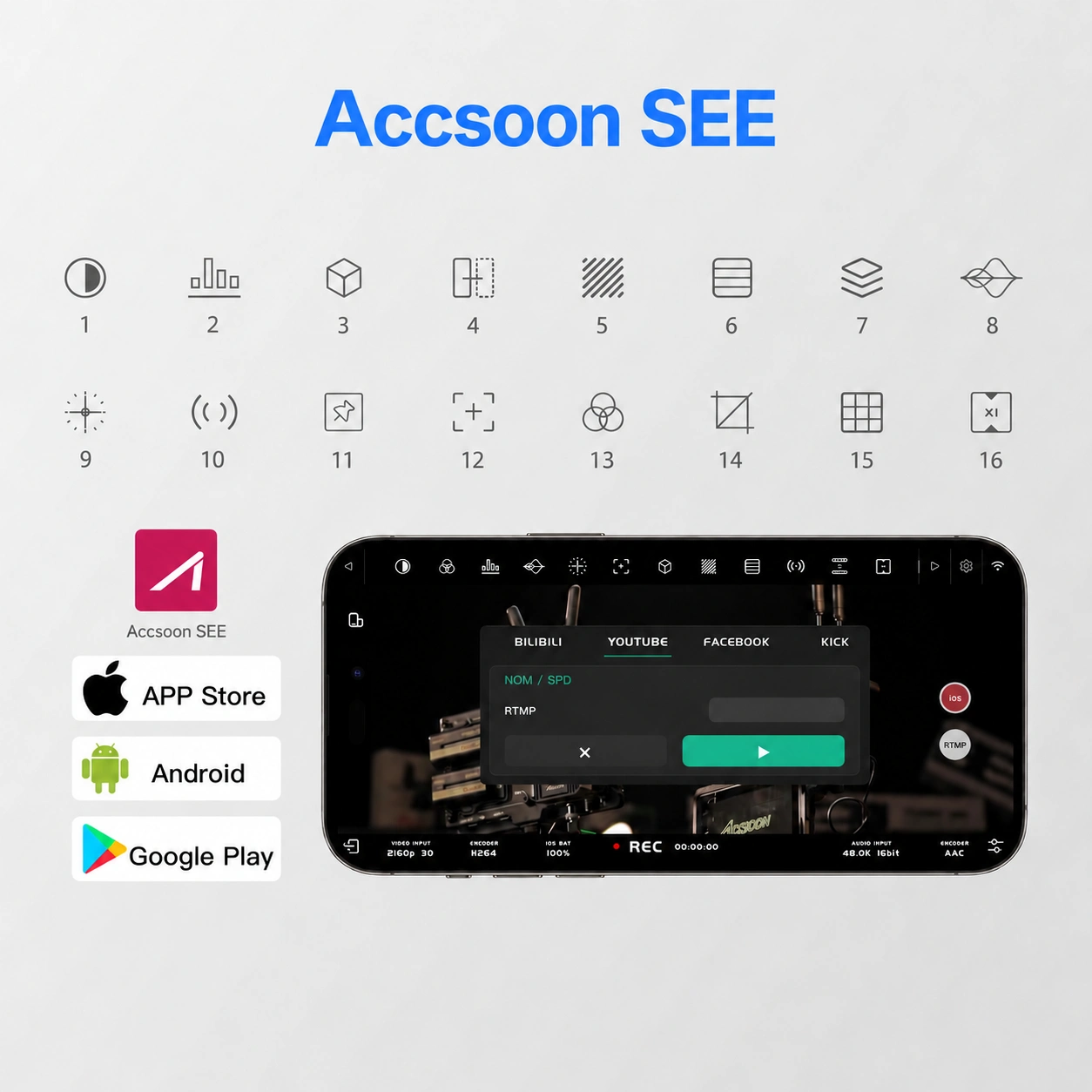

Az Accsoon SEE alkalmazás eszközei

A mobil vételt kiegészíti az expozíció, a színek, a kompozíció és az élesség szabályozása, valamint a felvétel és az élő közvetítés az Accsoon SEE alkalmazásban. A számozott jelölések a gyártó ikonjainak felelnek meg. A felület képe az alkalmazást szemlélteti; a CineView HE átvitele továbbra is Full HD marad.

1. Fekete-fehér előnézet
2. Hisztogram
3. LUT
4. Tükrözés
5. Zebra
6. Hamis színek
7. Kép átfedés
8. Hullámforma
9. Vektorszkóp
10. Hang
11. Jelölések
12. Élesség
13. RGB
14. Képernyőképek
15. Rácsok
16. Képernyőbeállítások

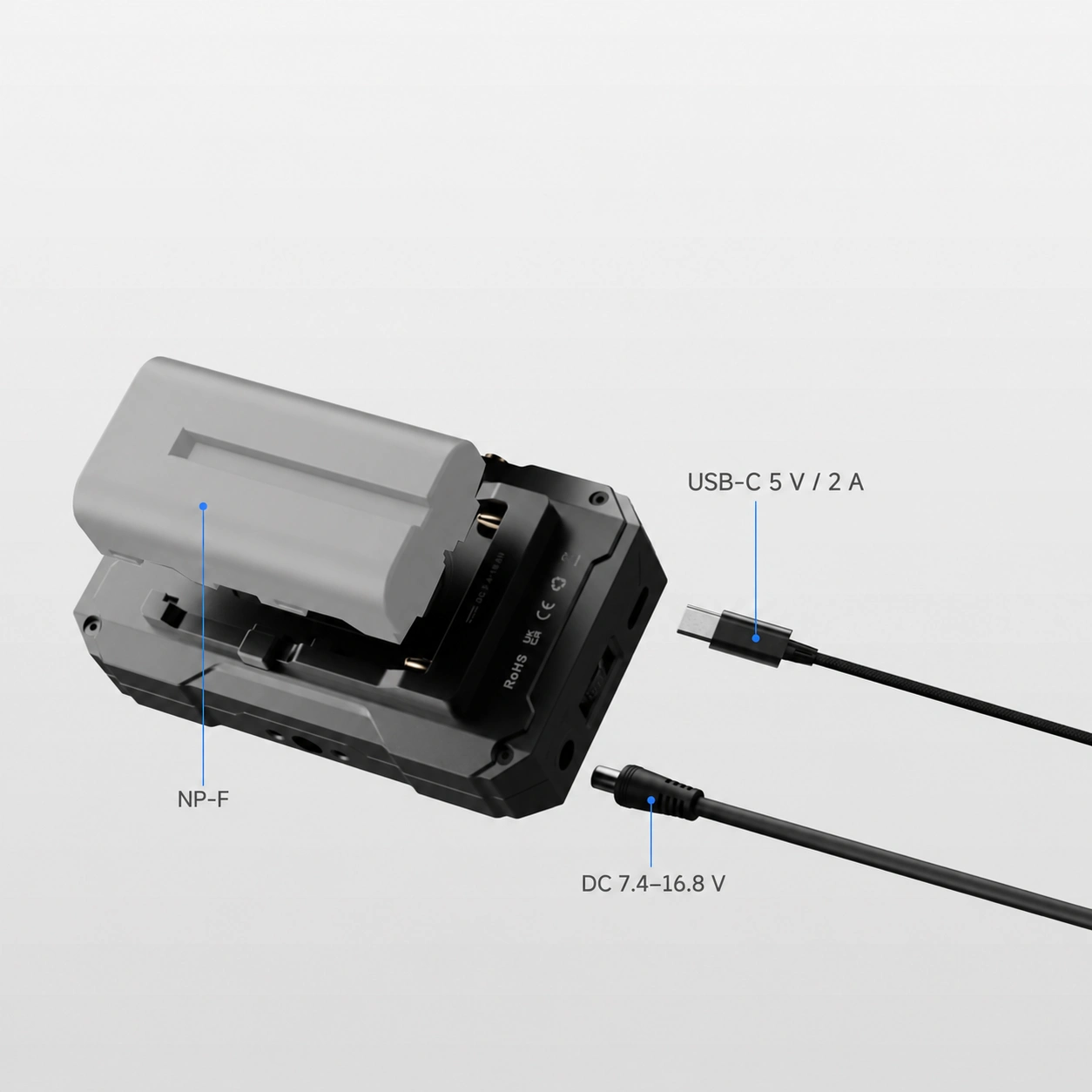

A rendszerhez igazodó tápellátás

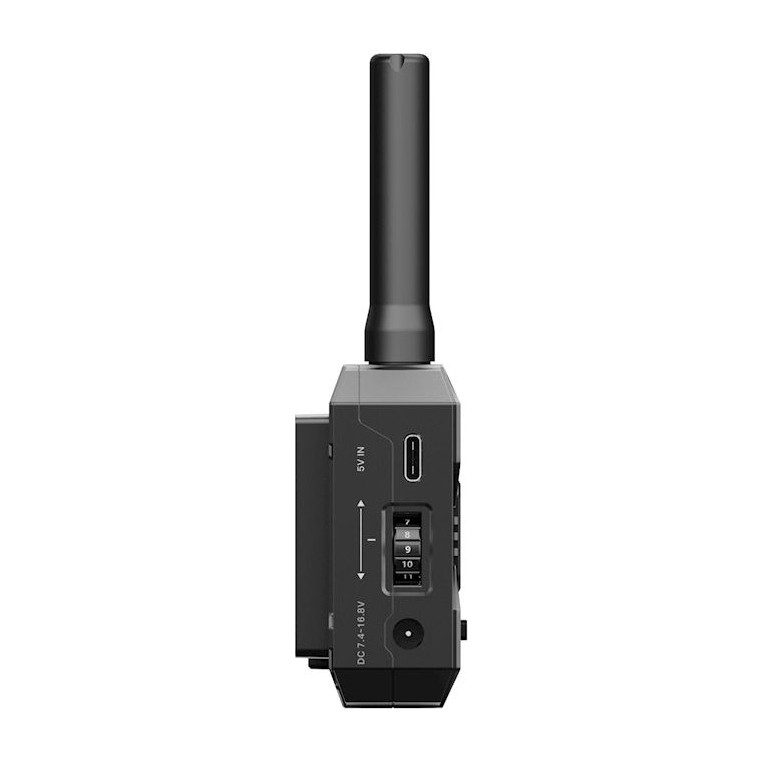

Az öt egységet külön-külön táplálja NP-F550/750/970 akkumulátorral, 7,4–16,8 V-os egyenárammal vagy legalább 2 A-es USB-C 5 V-os tápegységgel. A DC-csatlakozó mérete 5,5 × 2,1 mm, pozitív középponttal. Minden RX külön USB-C portokkal rendelkezik az UVC adatátvitelhez és a tápellátáshoz. Gondoskodjon elegendő akkumulátorról vagy tápegységről minden állomáshoz; a tápegységeket és a kábeleket külön kell beszerezni. Az USB-C nem tölti az NP-F akkumulátort.
