Accsoon Multi-Directional Cold Shoe Adapter

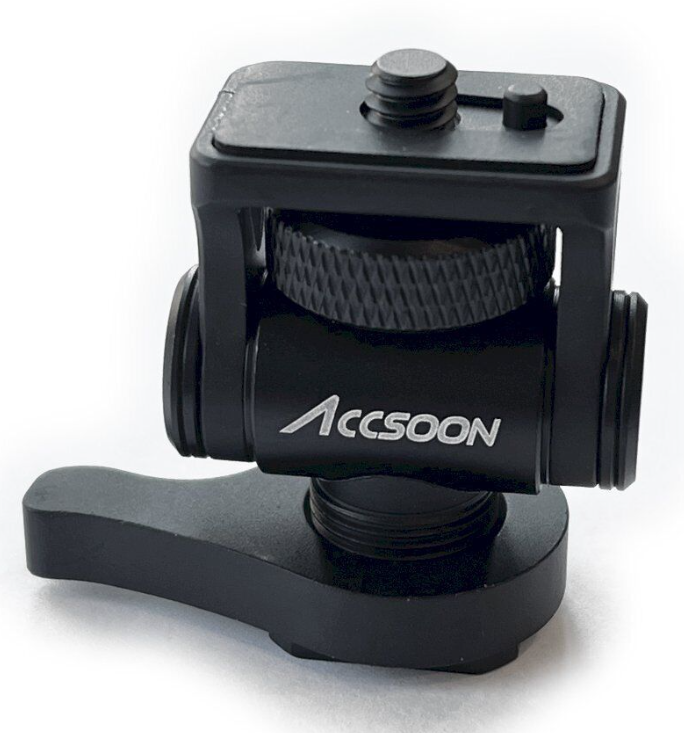

Az Accsoon ACC-AA-01 többirányú cold shoe adapter segítségével monitor, vezeték nélküli videóátvitel vagy más, 1/4″-20-as rögzítőmenettel rendelkező kompatibilis kiegészítő rögzíthető a kamera, a védőkeret vagy a rögzítőszerkezet cold shoe csatlakozójára. Az alumínium adapter akár 2 kg terhelést is elbír, és 180°-os dőlésszöget, valamint 360°-os panorámás elforgatást tesz lehetővé, így a képernyőt a kamera helyzetéhez és a felhasználó állásához igazíthatja. A rögzítőkerék, a rögzítőcsapok és a csúszásgátló alátét segítik a rögzítés stabilitását; a mellékelt imbuszkulccsal meghúzhatja. A kompakt test súlya 43 g, az alapja pedig 1/4″-es menetes nyílással is rendelkezik. A gyártó szerint kompatibilis a CineView HE, SE, 2 SDI és Nano sorozatokkal, a SeeMo, SeeMo Pro és SeeMo 4K átalakítókkal, valamint a PowerCage Mini kerettel. A csomag tartalmaz egy adaptert és egy imbuszkulcsot; a kamera és a többi ábrázolt eszköz külön kapható.

Accsoon ACC-AA-01

MONITOR A SZÜKSÉGES SZÖGBEN

Kompakt alumínium adapter 2 kg-ig terjedő kiegészítőkhöz. A cold shoe rögzítés és a 1/4″-20-as csavar segítségével a kompatibilis eszközök rögzíthetők a kamerához, a vázhoz vagy a righez.

2 kg180° / 360°1/4″-20

Kép nagyítása

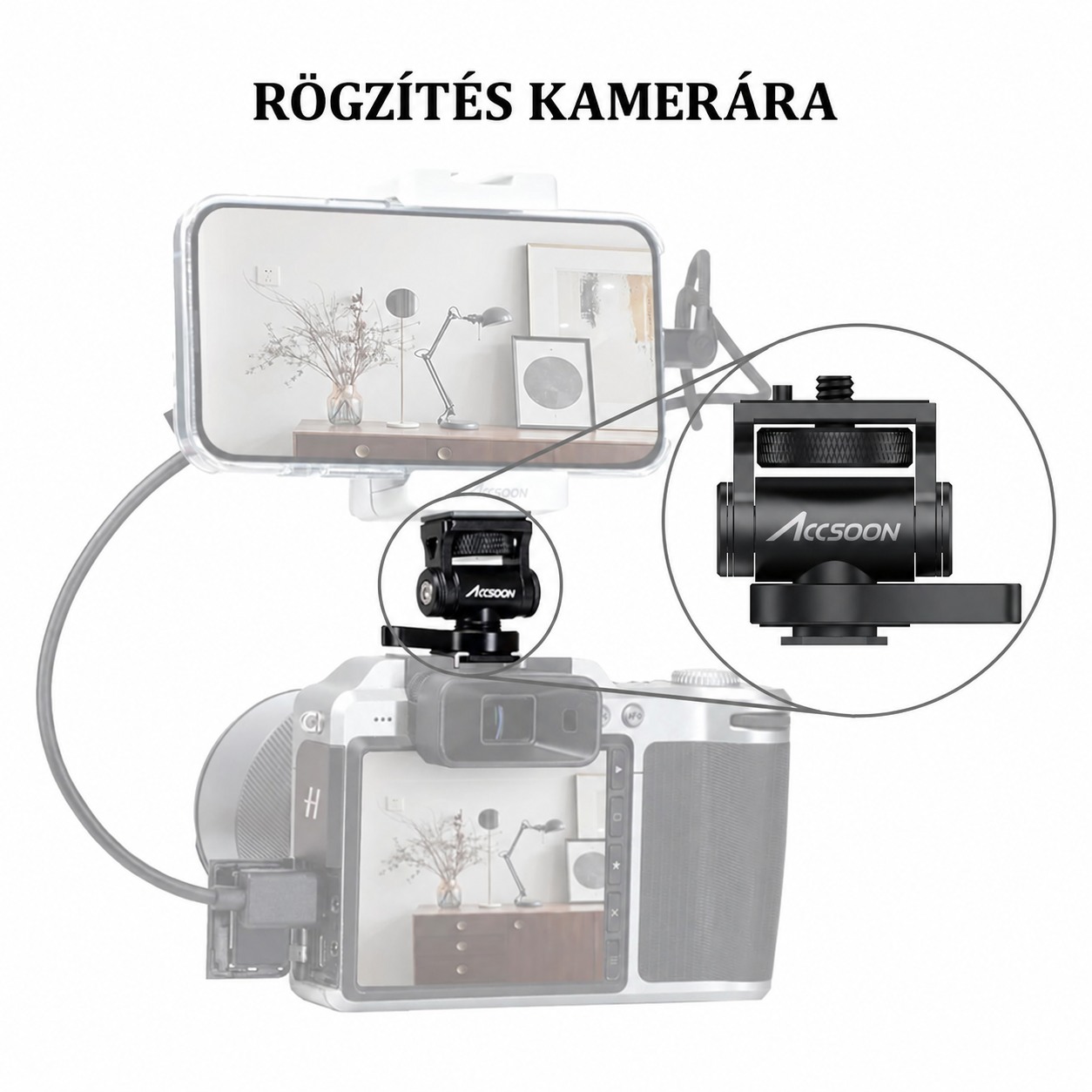

KAMERÁHOZ RÖGZÍTHATÓ KELLÉKEK

A cold shoe csatlakozóval az adapter összekapcsolható a kamera, a váz vagy a rig megfelelő csatlakozójával. A felső 1/4″-20-as csavar kompatibilis monitorokhoz vagy más, legfeljebb 2 kg súlyú kiegészítőkhöz használható. A gyártó képe a szerelést telefon és átalakító használatával mutatja be; ezek az eszközök nem tartoznak a csomaghoz.

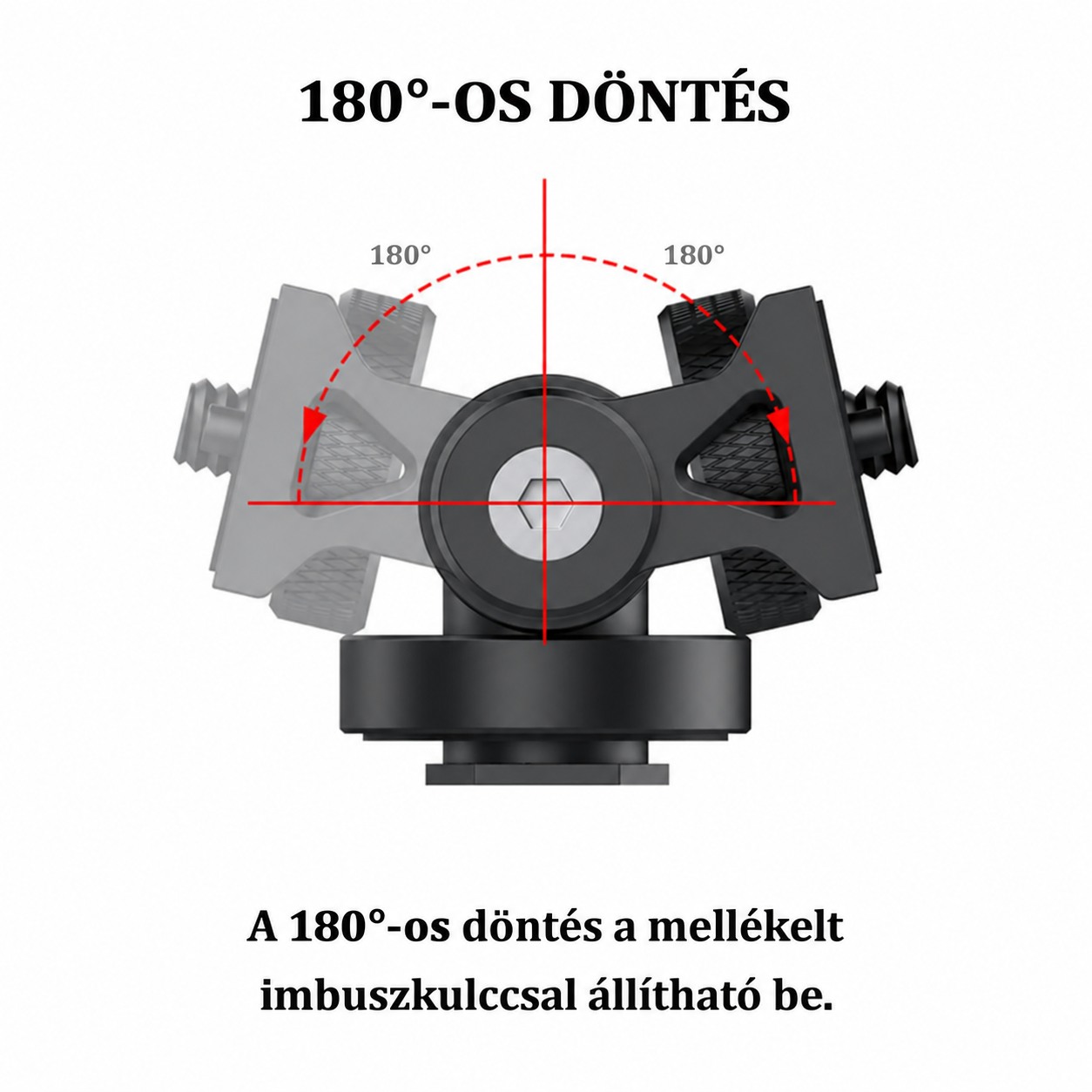

ÁLLÍTSA BE A KÉPERNYŐ SZÖGÉT

A 180°-os dőlésszög és a 360°-os panorámás elforgatás segít a monitor helyzetét a felvételhez és a kamera kezelésének helyéhez igazítani. A felvétel előtt válassza ki a szöget, rögzítse a tartót, és ellenőrizze a kábelek elvezetését, hogy azok ne korlátozzák a szerelvény mozgását.

Kép nagyítása

Kép nagyítása

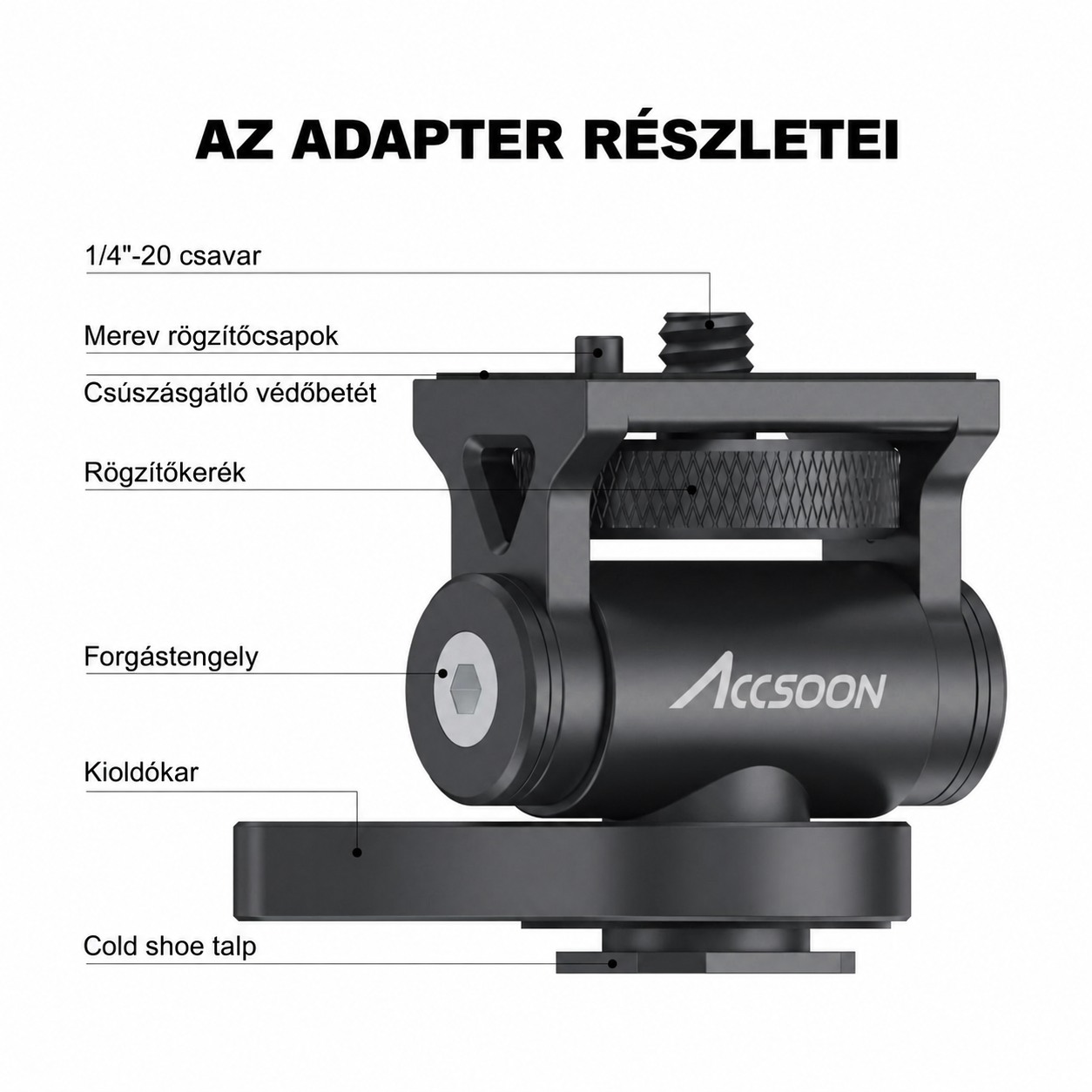

VEZÉRLÉS ÉS RÖGZÍTÉSI PONTOK

Az ábra egy 1/4″-20-as csavart, rögzítőcsapokat, csúszásgátló alátétet, rögzítőkerékt, forgástengelyt, kioldókarot és cold shoe talpat mutat. Az egyes elemek segítenek felismerni a rögzítési felületeket és helyesen beállítani az adaptert a rendszerben.

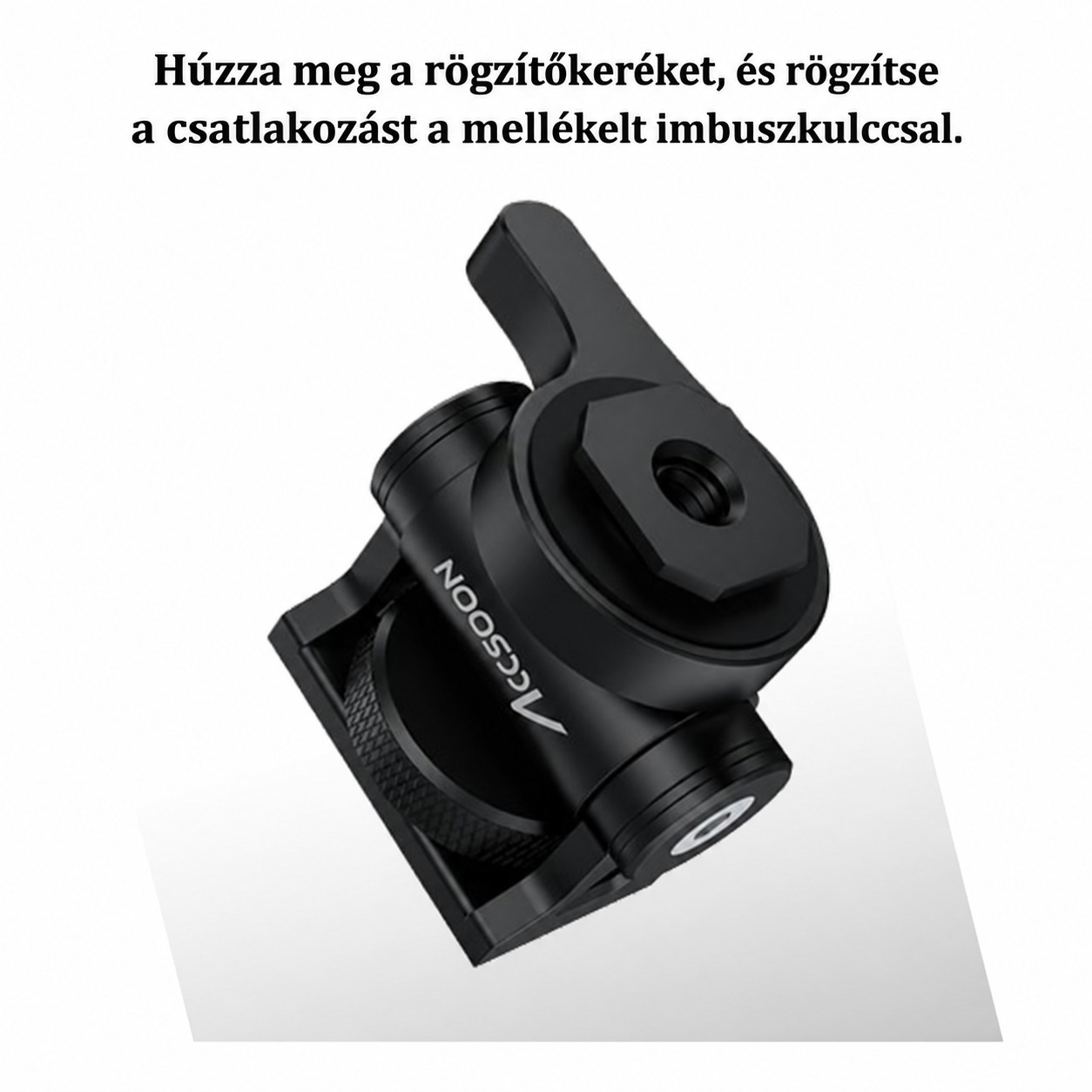

A CSATLAKOZÁS SZILÁRD RÖGZÍTÉSE

A kiegészítő felszerelése után húzza meg a rögzítőkerékt. A mellékelt imbuszkulccsal a csatlakozást tovább lehet meghúzni. Az alumínium szerkezet teherbírása 2 kg; ez a határérték a csatlakoztatott kiegészítőkre vonatkozik, nem az egész kamerarendszerre.

Kép nagyítása

Kép nagyítása

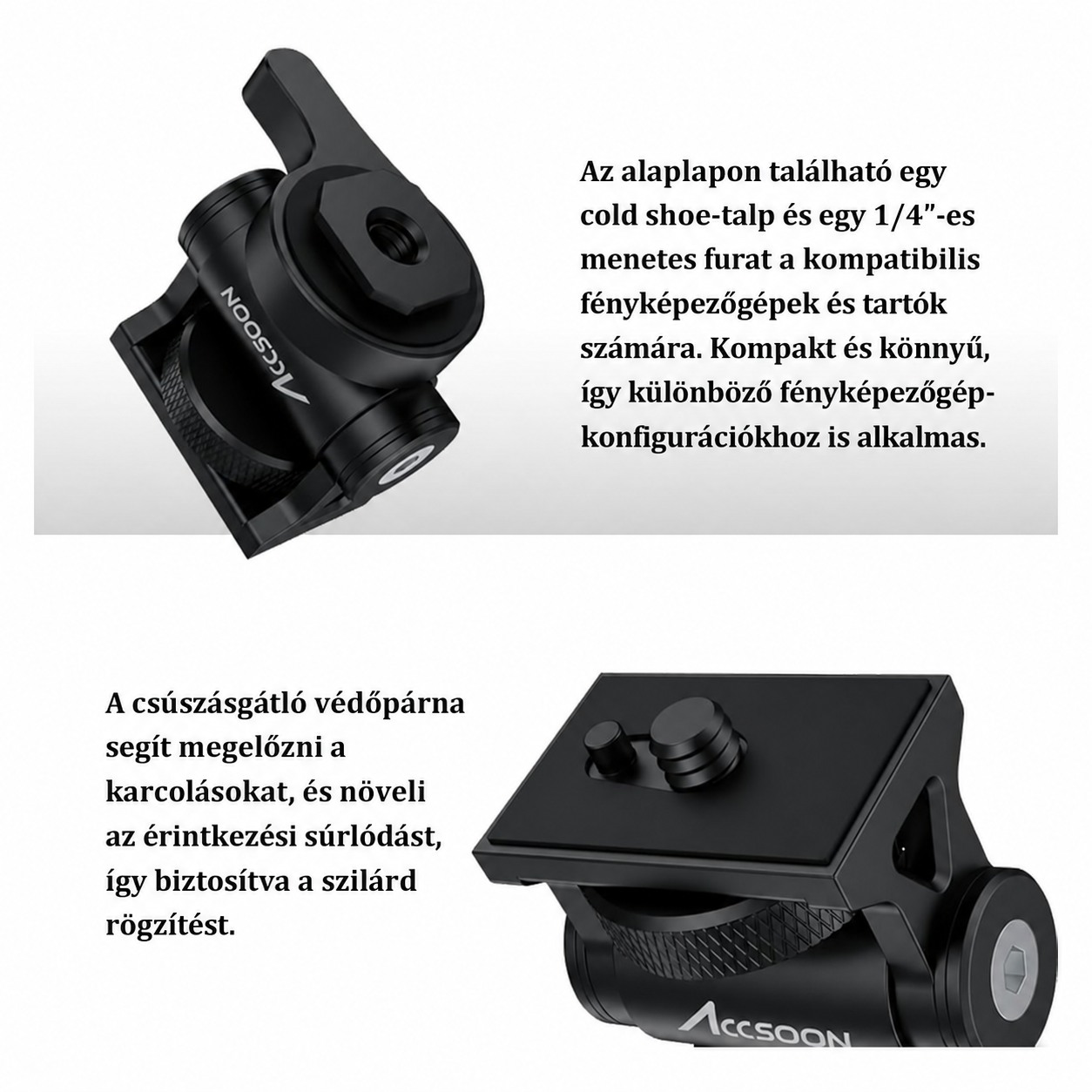

COLD SHOE ÉS 1/4″ MENET

Az alapzat ötvözi a cold shoe-t egy 1/4″-es menetes nyílással a kompatibilis rögzítőelemek számára. A csúszásgátló alátét segít megvédeni az érintkezési felületet a karcolódástól, és növeli a csatlakozás súrlódását. A 34,5 × 19 × 40 mm méretű és 43 g súlyú test könnyen beilleszthető egy kompakt felszerelésbe.
