Accsoon CineView 2 SDI set

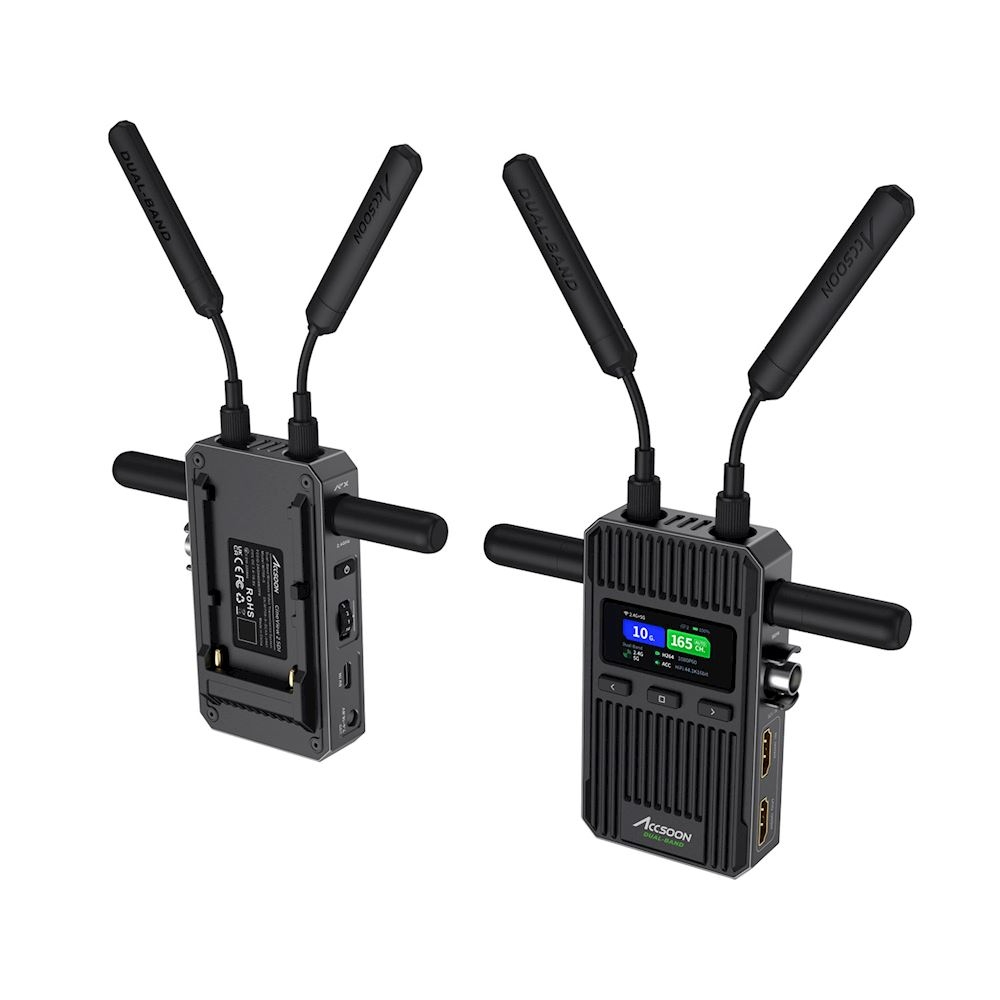

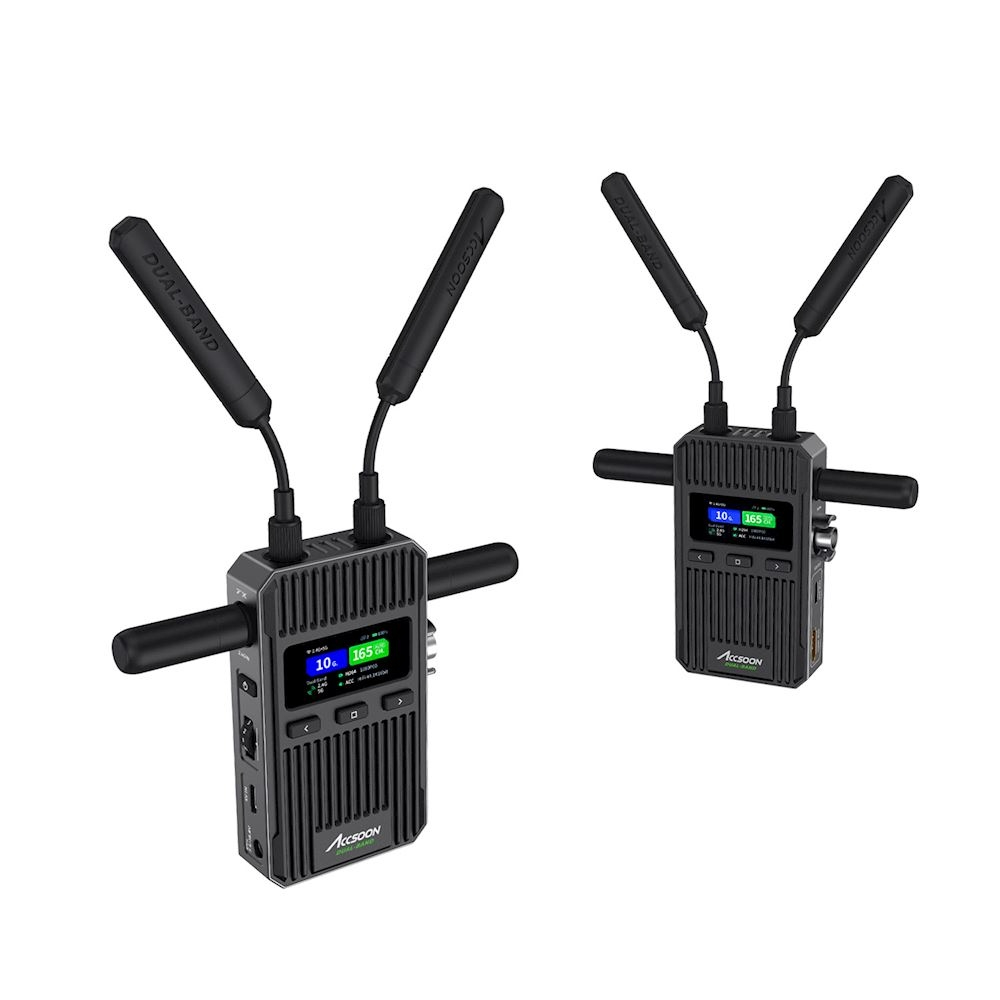

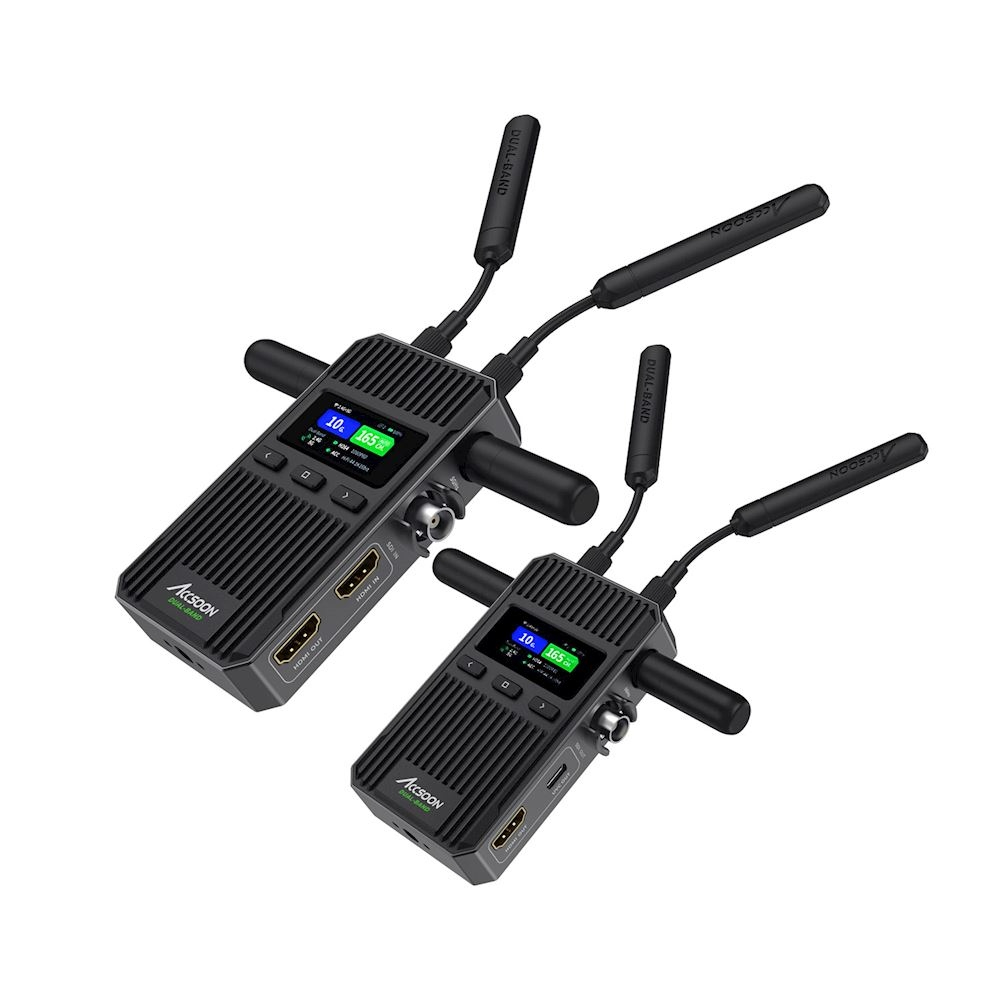

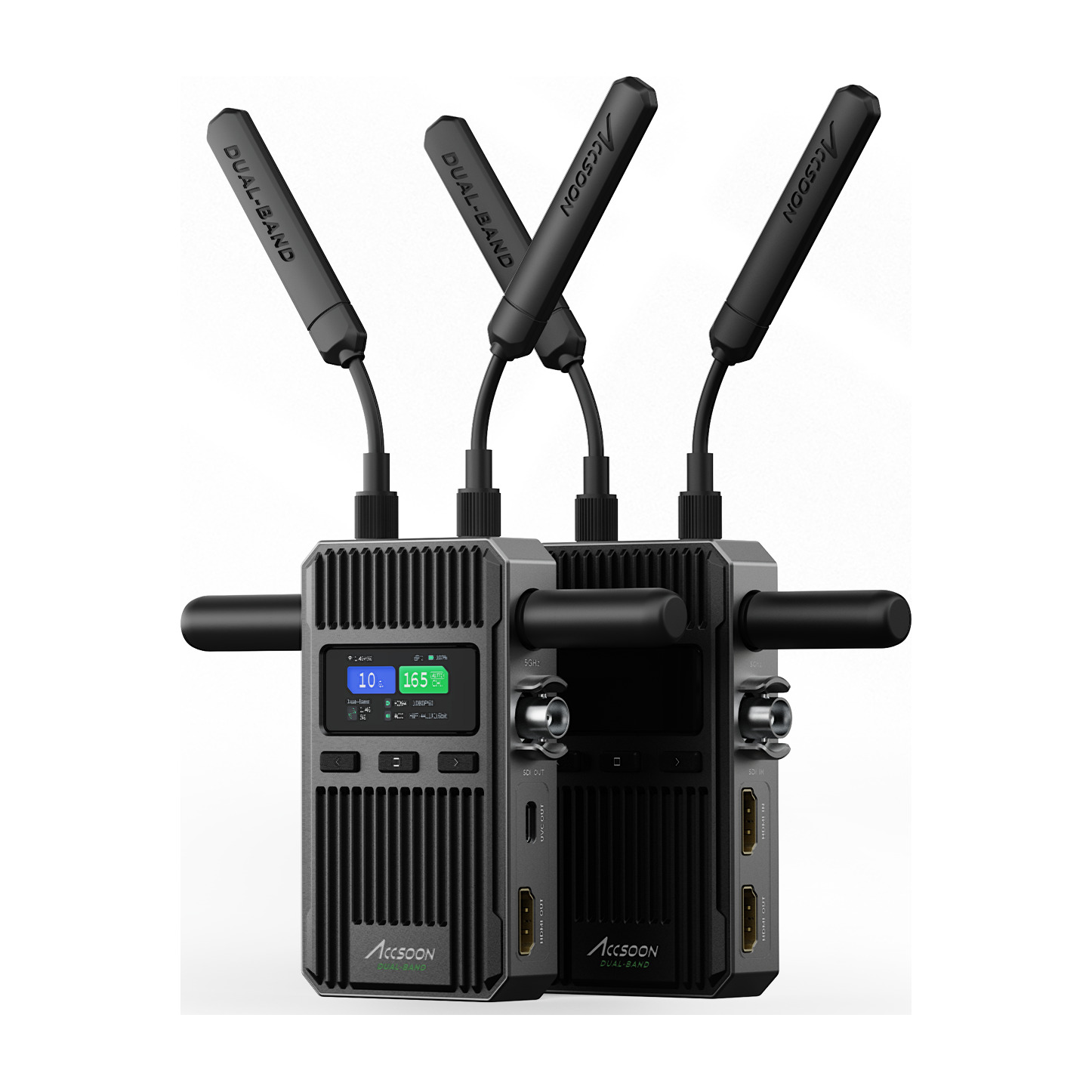

Az Accsoon CineView 2 SDI 1TX + 1RX egy vezeték nélküli megfigyelőkészlet kamerás stábok, rendezők és mobil előnézethez. A kapcsolat Full HD-t akár 60p-ig is továbbít H.264 kodekkel, egyszerre a 2,4 és 5 GHz-es sávokban, 50 ms alatti rendszerkésleltetéssel (a kamerát nem számítva), valamint akár 450 m-es hatótávolsággal, akadálymentes és zavarmentes közvetlen látótávolság esetén. A készlet egy adót és egy vevőt tartalmaz a távoli Full HD-megtekintéshez SDI, HDMI vagy USB-C UVC-n keresztül. Egy TX összesen legfeljebb négy vezeték nélküli vevőeszközt képes kiszolgálni. Minden egység ventilátor nélküli alumínium házzal, 1,47″-es színes LCD-kijelzővel rendelkezik, és NP-F akkumulátorral, 7,4–16,8 V-os egyenárammal vagy 5 V / 3 A-es USB-C-vel táplálható. Az adó DCI/UHD HDMI 4K60 jelet fogad helyi HDMI loop-out kimenettel; a vezeték nélküli átvitel Full HD felbontású marad. Az RX HDMI-, SDI- és külön USB-C UVC-kijáratot biztosít számítógéphez. Az akkumulátorok, kábelek és a monitorozó berendezések külön megvásárolhatók.

ACCSOON CINEVIEW 2 SDI · 1TX + 1RX

Vezeték nélküli kép a stáb számára

A készlet egy adót és egy vevőt tartalmaz a távoli Full HD előnézethez SDI, HDMI vagy USB-C UVC keresztül.

Full HD 60p450 m<50 ms

Előnézet a kamera oldalán

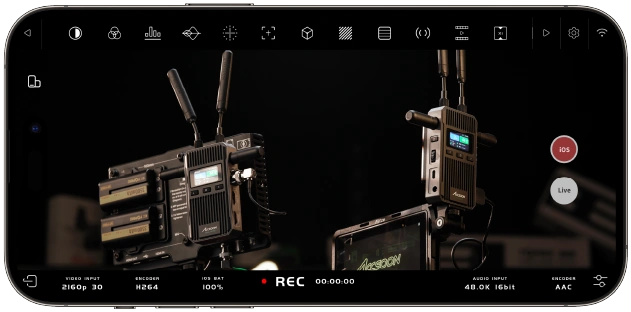

A gyártó alkalmazásában található fotó a CineView 2 SDI kamerás adót és a mobil előnézetet ábrázolja. A kamera SDI- vagy HDMI-kimenetét csatlakoztassa a TX-hez. A telefon közvetlenül az Accsoon SEE-ben veszi az adást, a kompatibilis hardveres RX pedig a távoli monitort látja el. A kamera, a mobil eszköz és a monitorok nem tartoznak a csomaghoz.

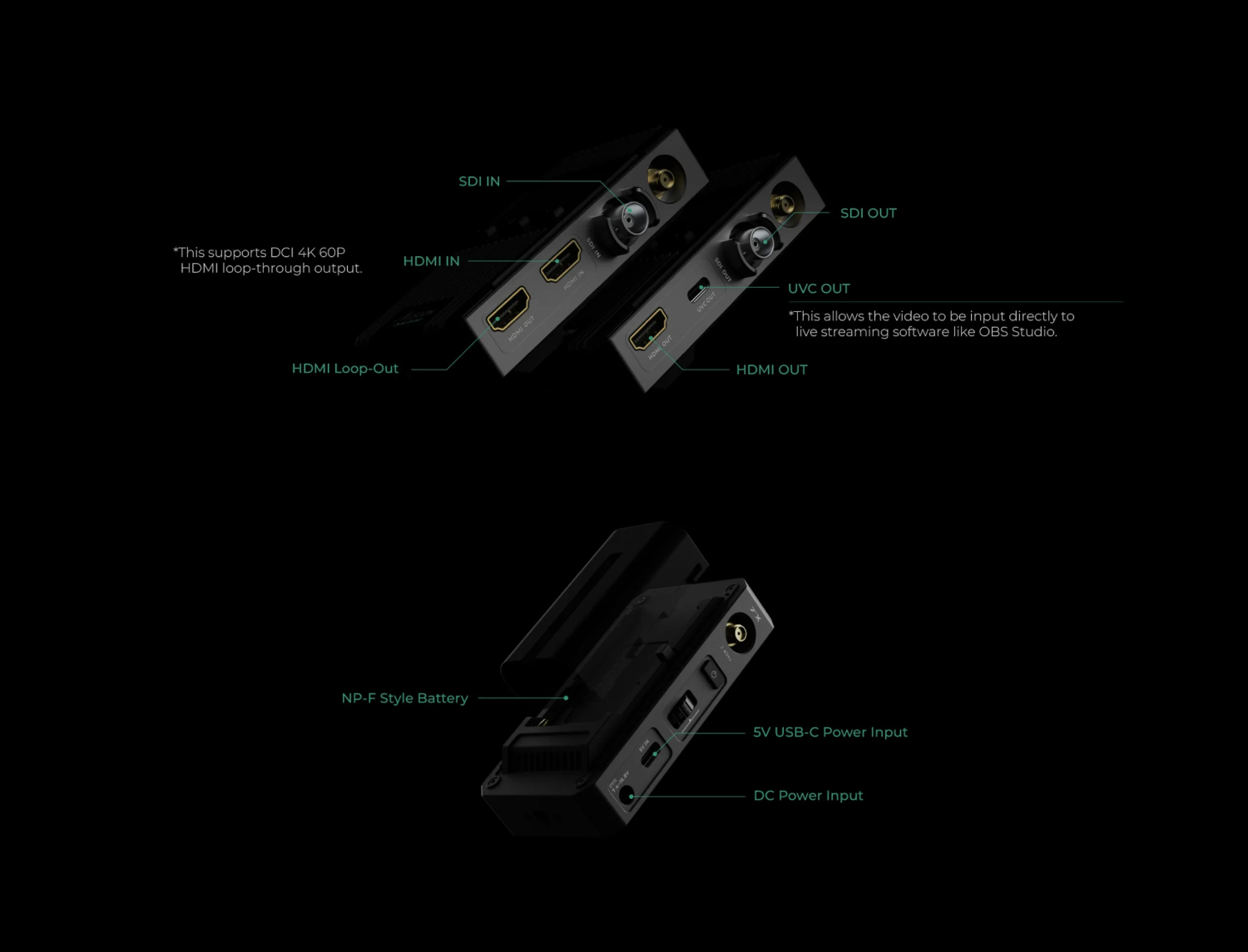

4K helyben, Full HD vezeték nélkül

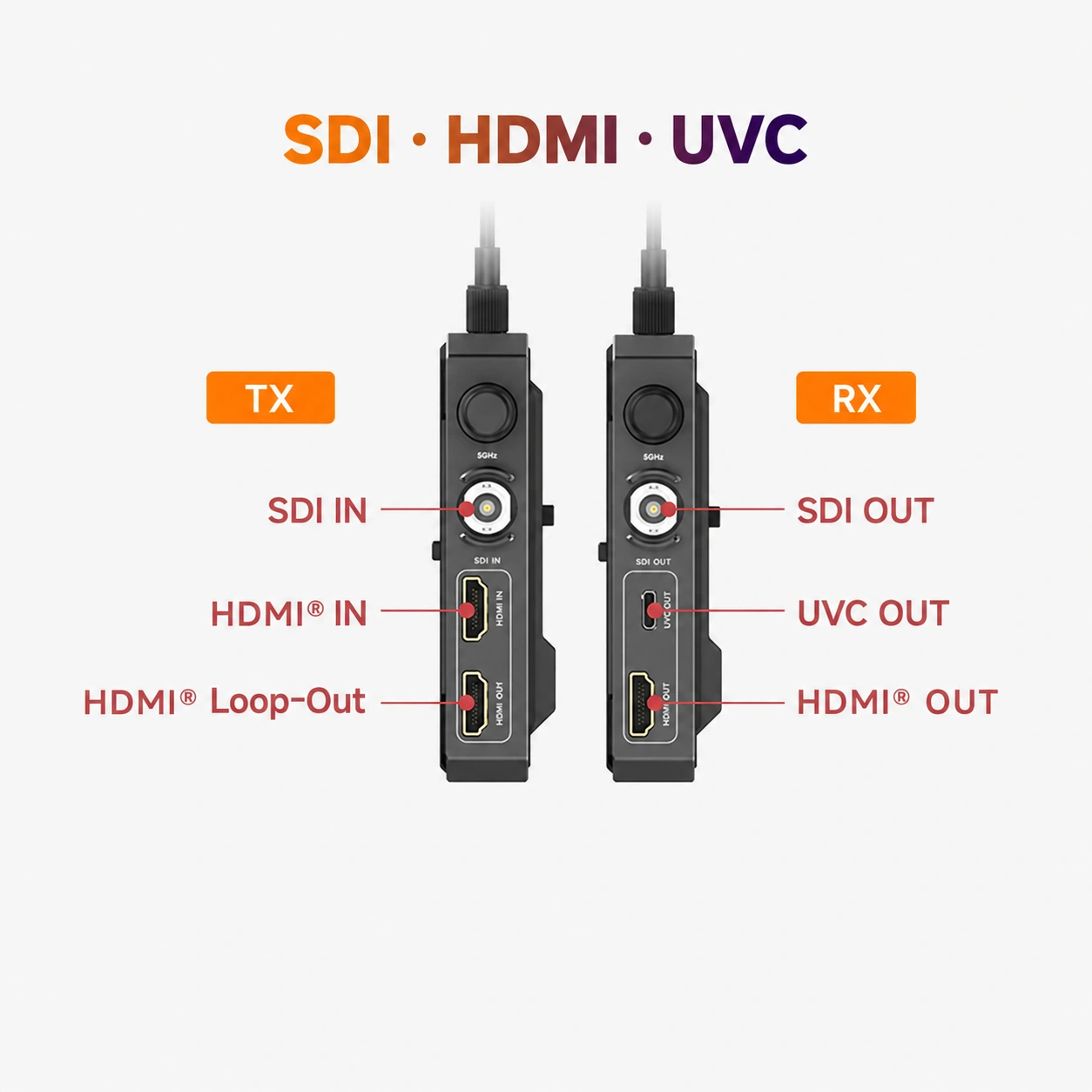

A TX fogadja az SDI-t és az HDMI-t, és helyi HDMI loop-outot biztosít. Az HDMI-bemenet és a helyi hurok egyaránt támogatja a DCI/UHD 4K-t 60p-ig, a vezeték nélküli átvitel és az RX kimenetek azonban Full HD-n maradnak 60p-ig. A TX fogadja az A/B szintű 3G-SDI-t; az RX kimenete A szintű SDI, HDMI és USB-C UVC. Az ábra a bal oldalon a TX bemeneteit, a jobb oldalon pedig az RX kimeneteit ábrázolja. Ez a csomag mindkét egységet tartalmazza.

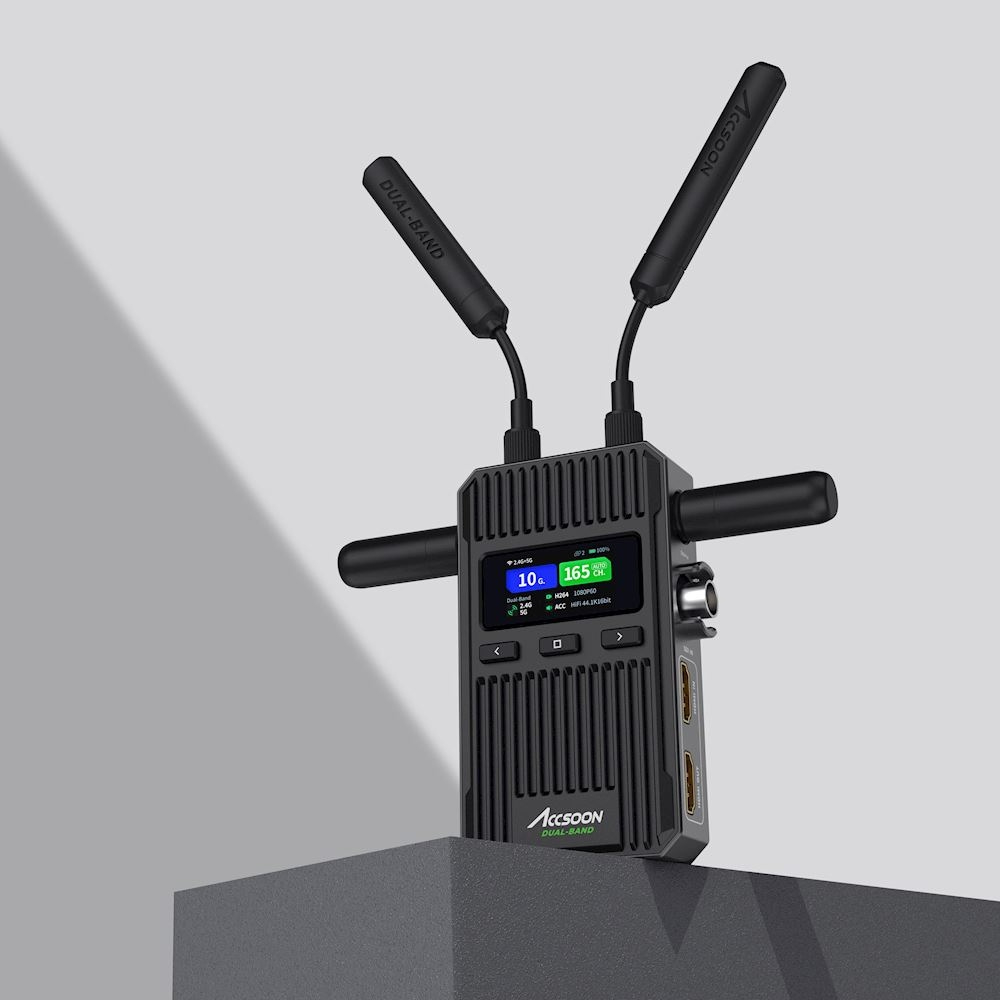

Két sáv egyszerre

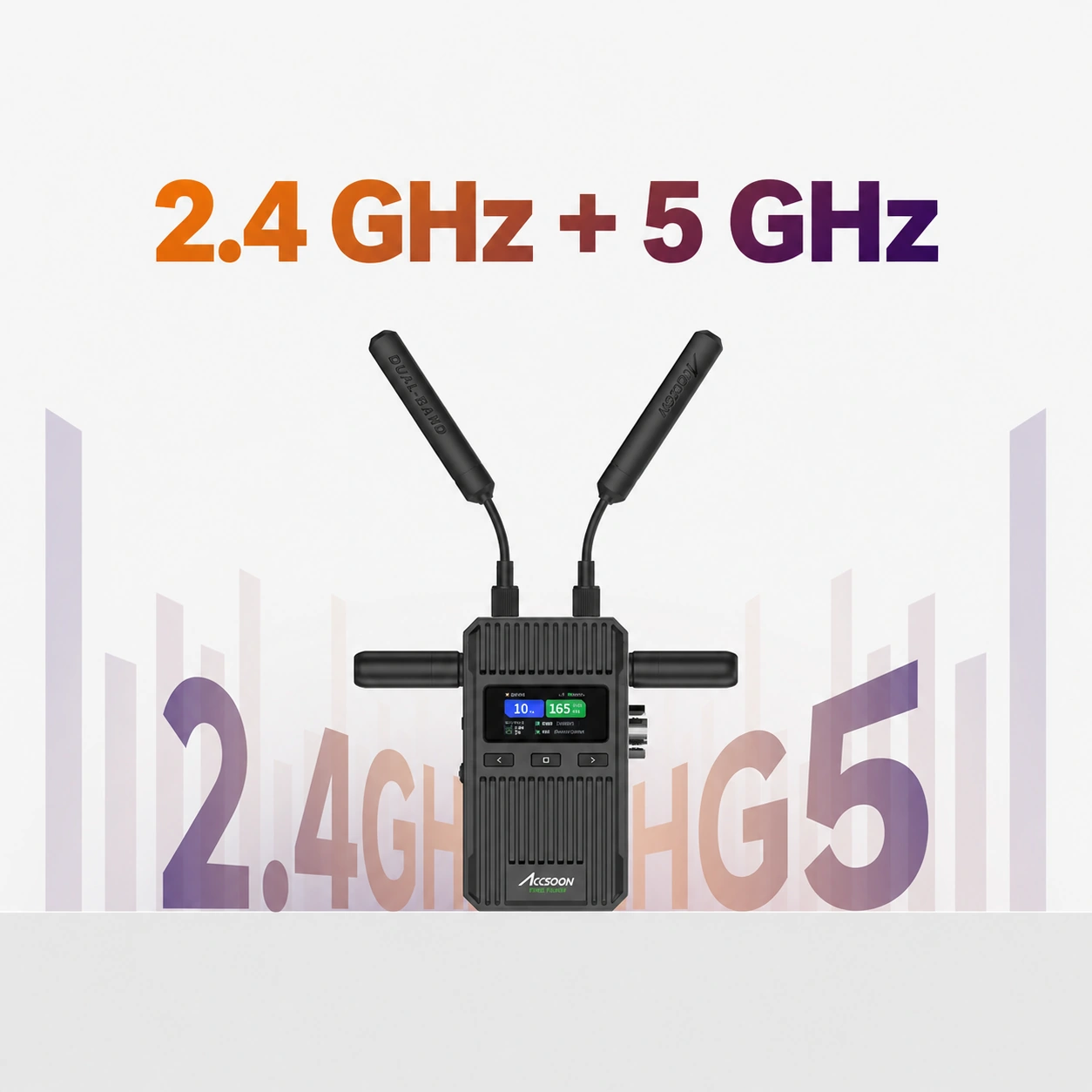

A CineView 2 SDI egyszerre továbbítja a képet a 2,4 és az 5 GHz-es sávokban. A vevő mindkét adatfolyamot felhasználja a megbízhatóbb átvitel érdekében. A két hosszabb felső és a két rövidebb oldalsó antenna az új generáció új kialakításához tartozik. Ezzel azonban nem szűnnek meg az interferenciák és az akadályok; a megbízható előnézethez továbbra is megfelelő elhelyezésre van szükség.

Hatótávolság a kamera mozgásához

A gyártó akár 450 m-es hatótávolságot ad meg közvetlen látótávolság esetén, akadályok és zavarások nélkül. A rendszer késleltetése 50 ms alatt van, a kamera késleltetését nem számítva. A falak, a rádióforgalom és a vevőegység elhelyezkedése csökkenthetik a tényleges hatótávolságot. Az ábra a megadott hatótávolságot szemlélteti, nem pedig a bármilyen környezetben garantált kapcsolatot.

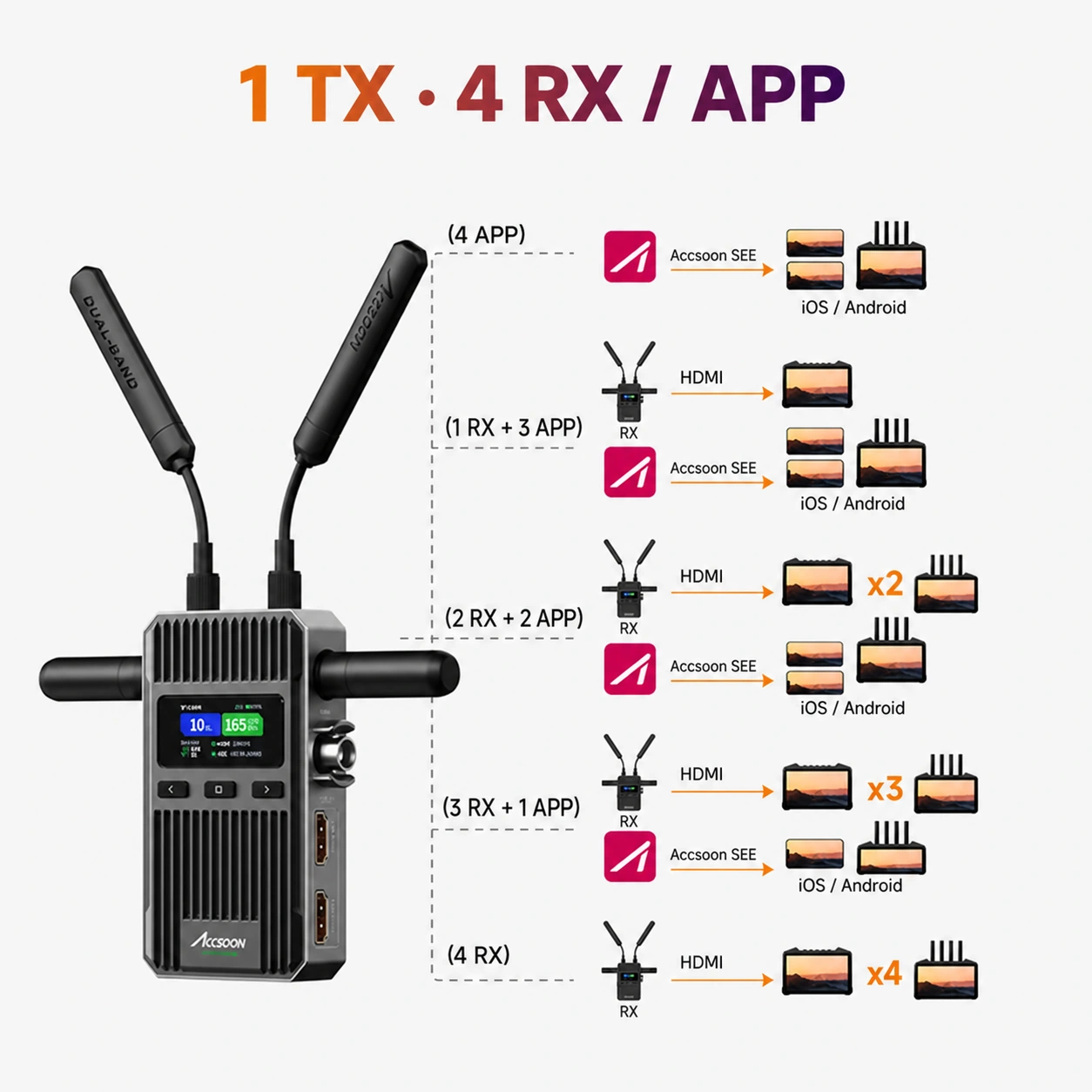

Egy adó, négy eszköz

Egy TX összesen legfeljebb négy vezeték nélküli vevőeszközt képes kiszolgálni: kompatibilis RX-eket vagy Accsoon SEE-vel rendelkező telefonokat/táblagépeket. A vázlat öt sora alternatív kombinációkat ábrázol, nem pedig öt egyidejű kapcsolatot. Az RX mögötti vezetékes monitor, illetve a TX helyi HDMI-monitora nem foglal el további vezeték nélküli helyet. A mellékelt RX egy helyet foglal el; a maradék három további eszközök számára marad.

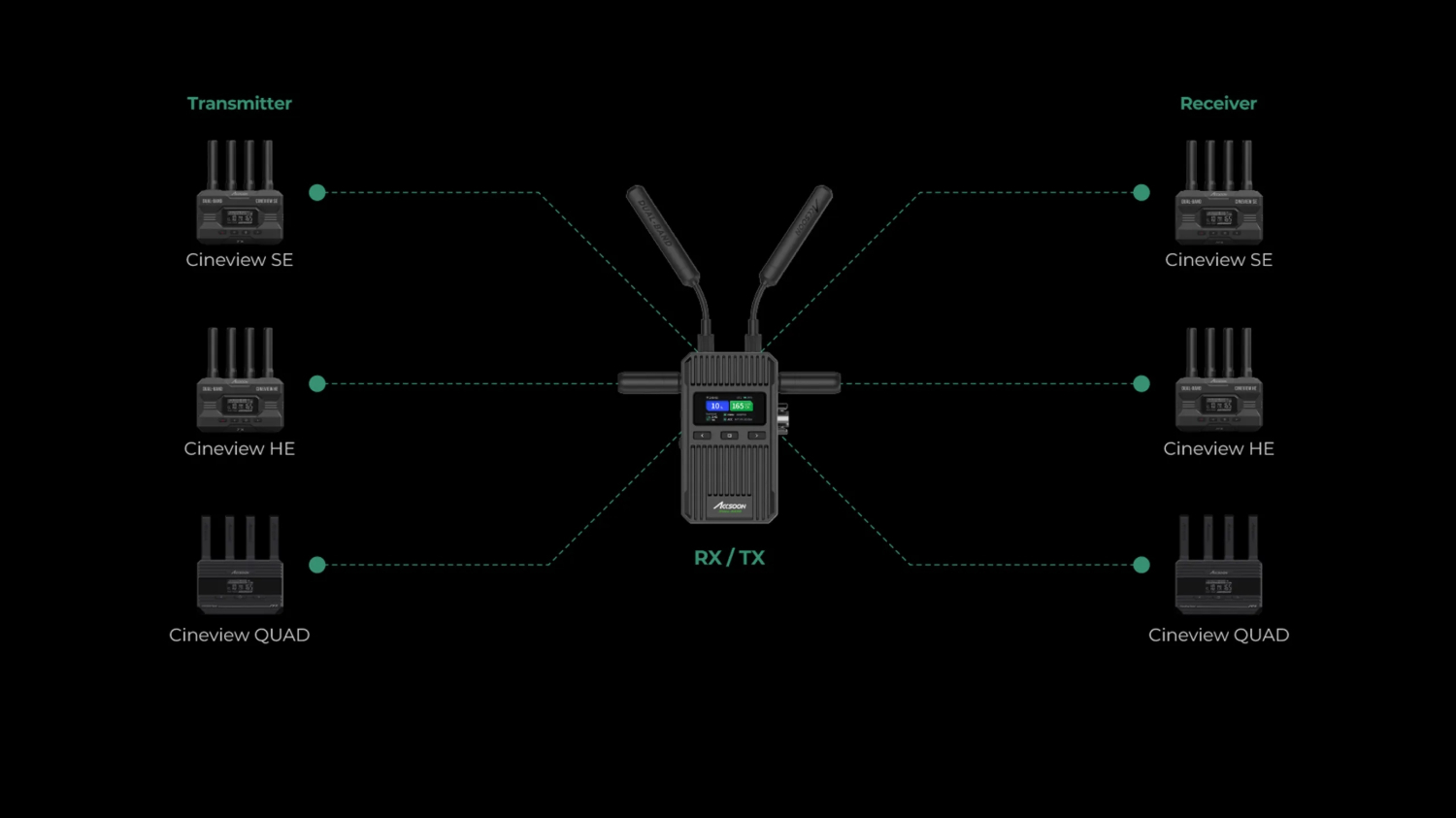

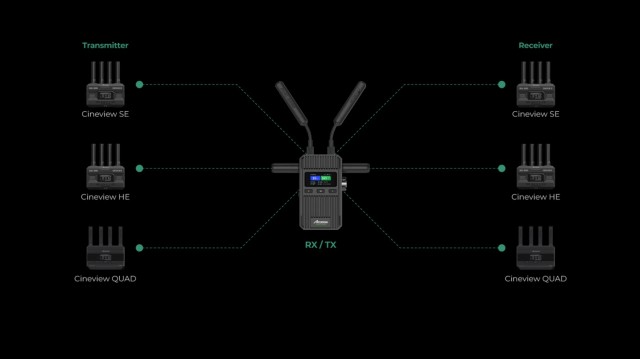

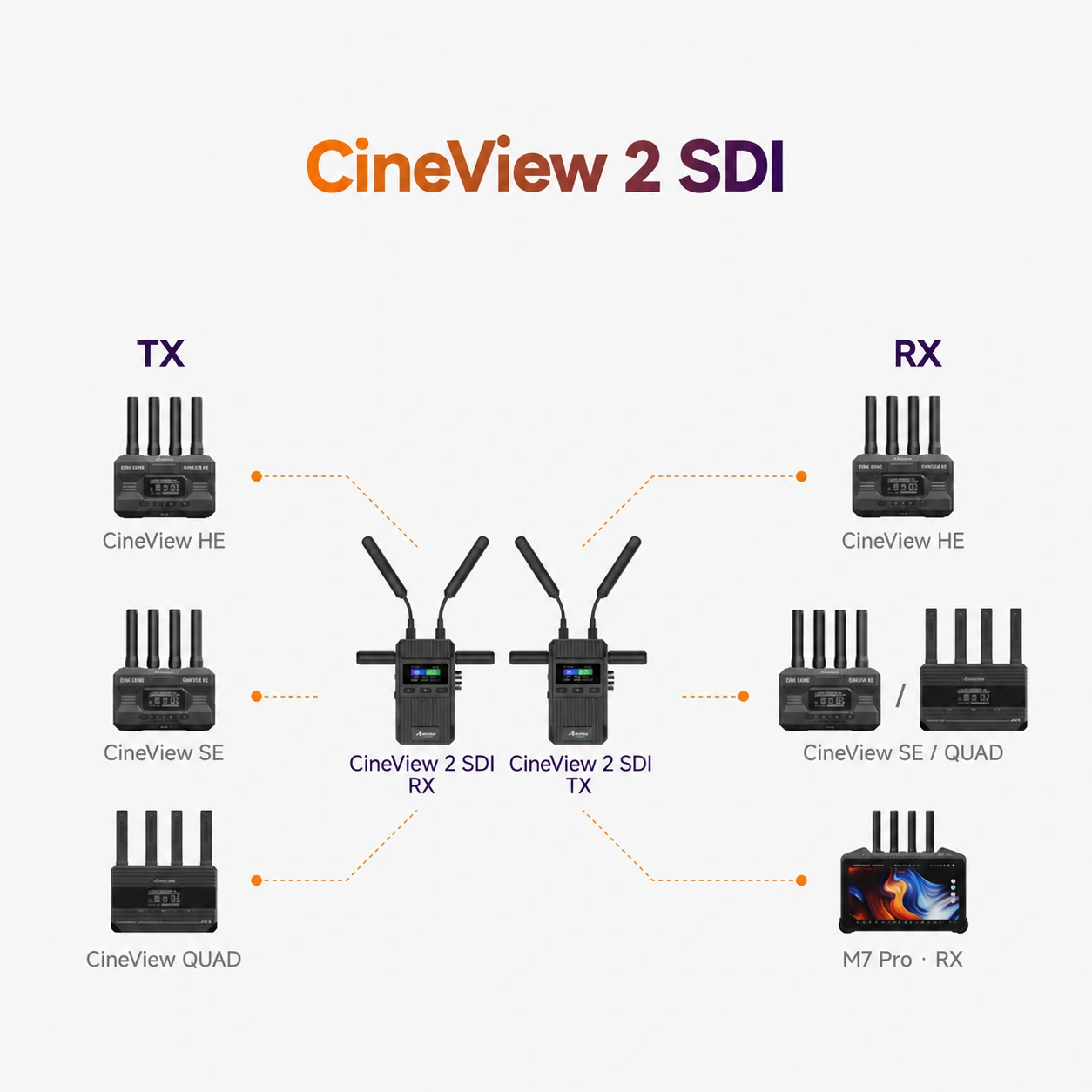

A CineView rendszer bővítése

A CineView 2 SDI a gyártó szerint kompatibilis a CineView SE, HE és Quad modellekkel. A TX-je képes képet továbbítani a CineView M7 Pro monitorra is RX módban. Az ábra a lehetséges adó-vevő párosításokat mutatja; nem jelenti azt, hogy az ábrán látható összes eszköz a csomagban megtalálható. Ellenőrizze a TX/RX szerepét és a közös, támogatott képformátumot.

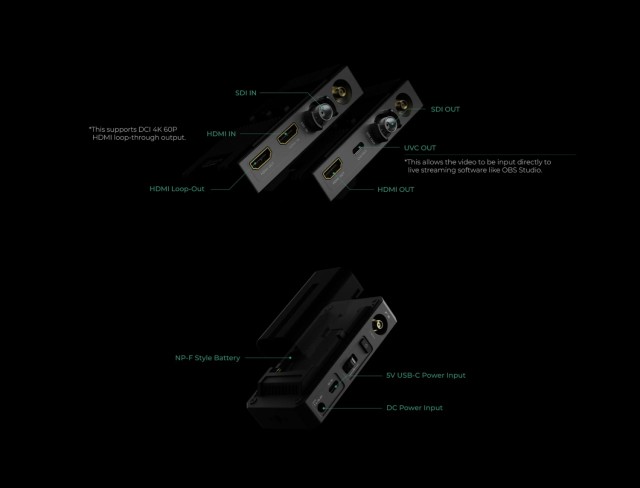

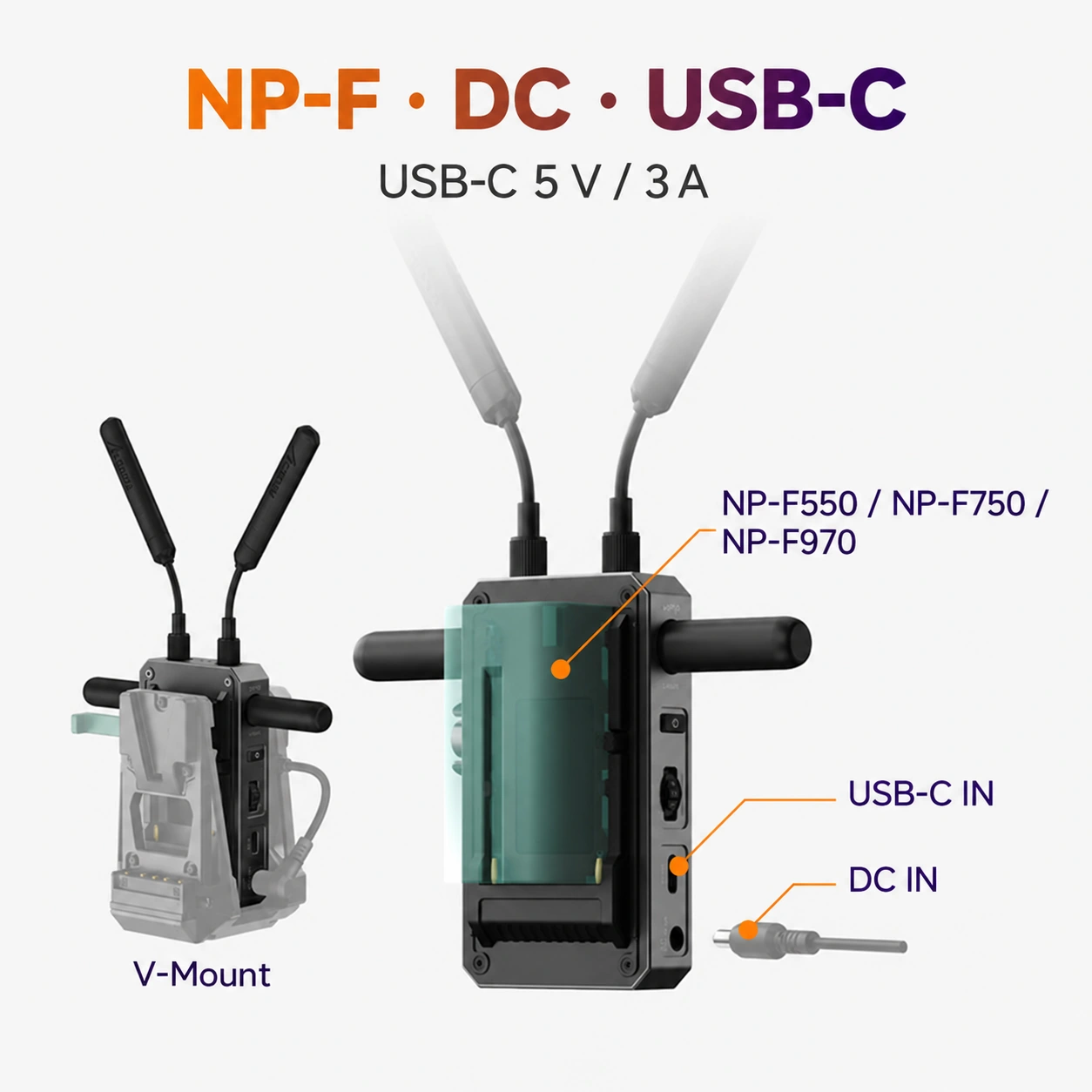

Három tápellátási lehetőség

Minden egységet NP-F550/750/970 akkumulátorral, 7,4–16,8 V-os egyenárammal vagy a v2.0-s kézikönyv szerint különálló 5 V / 3 A-es USB-C tápellátási bemeneten keresztül lehet táplálni. Az 5,5 × 2,1 mm-es egyenáramú aljzat pozitív középpontú. A TX fogyasztása 6 W alatt, az RX-é 5 W alatt van. A képen látható V-Mount tápellátáshoz külön adapter szükséges; az akkumulátorokat, tápegységeket és kábeleket külön kell beszerezni.

Kapcsolatállapot a kijelzőn

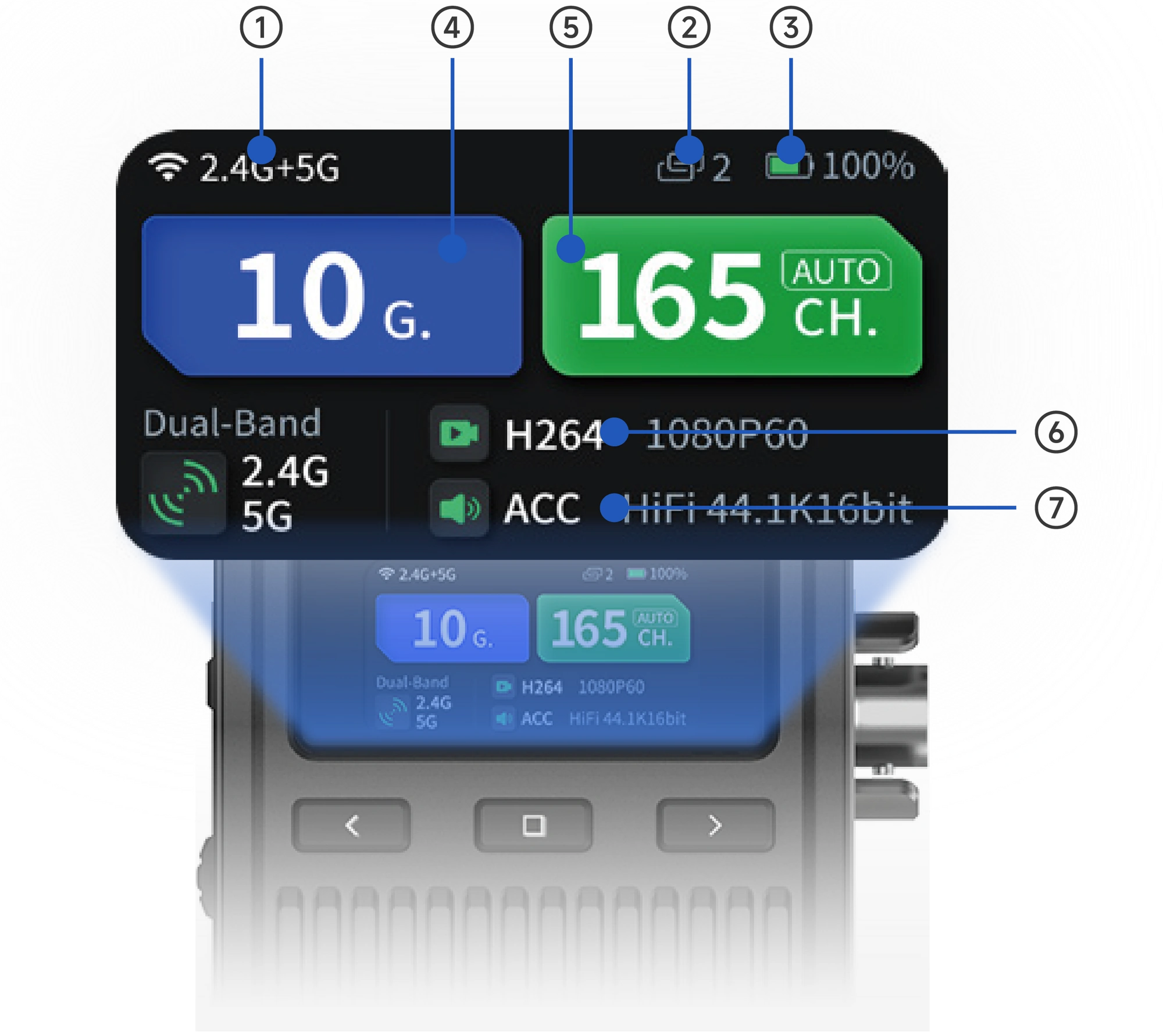

A színes 1,47″-es LCD-kijelző egy számozott ábrán jelzi: 1. a jelerősséget, 2. a csatlakoztatott eszközök számát, 3. az akkumulátor állapotát, 4. a csoportot, 5. a csatornát, 6. a képformátumot és 7. a hangot. Állítsa be ugyanazt a csoportot a TX-en és az RX-en, majd a módosítás után indítsa újra a készüléket a beállítások érvényesítéséhez. Az AUTO (A) üzemmódban lévő TX indításkor kiválasztja a megfelelő csatornát; az RX követi az adót.

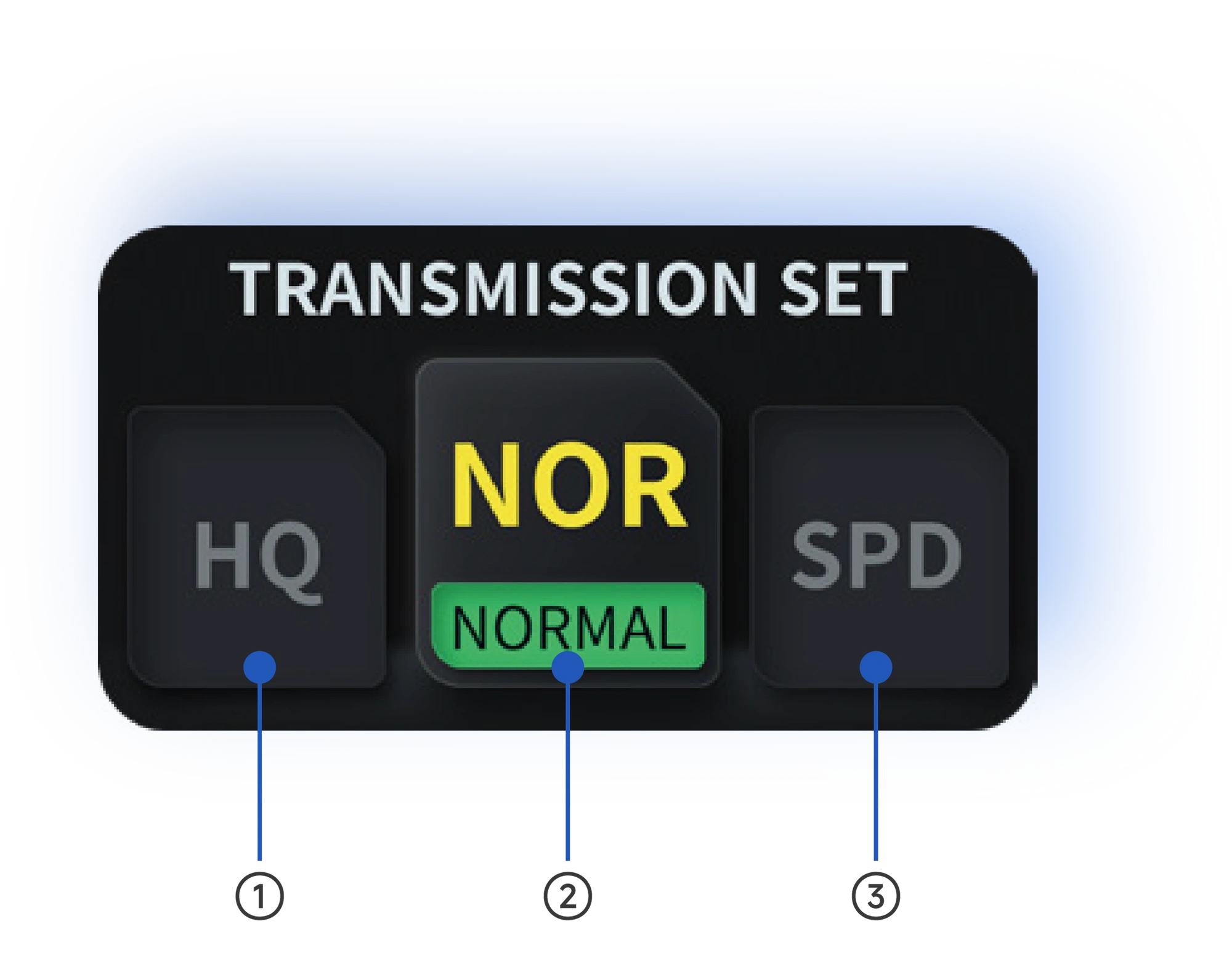

A körülményeknek megfelelő üzemmód

A készülék menüje a HQ, NOR és SPD üzemmódokat használja. A HQ a képminőséget, a NOR a kiegyensúlyozott működést, az SPD pedig a sebességet részesíti előnyben. A választást a környezethez és az előnézeti követelményekhez igazítsa. Mobilalkalmazásból történő élő közvetítéshez kövesse a kézikönyv utasításait; az alábbi ábra a készülék tényleges felületét mutatja.

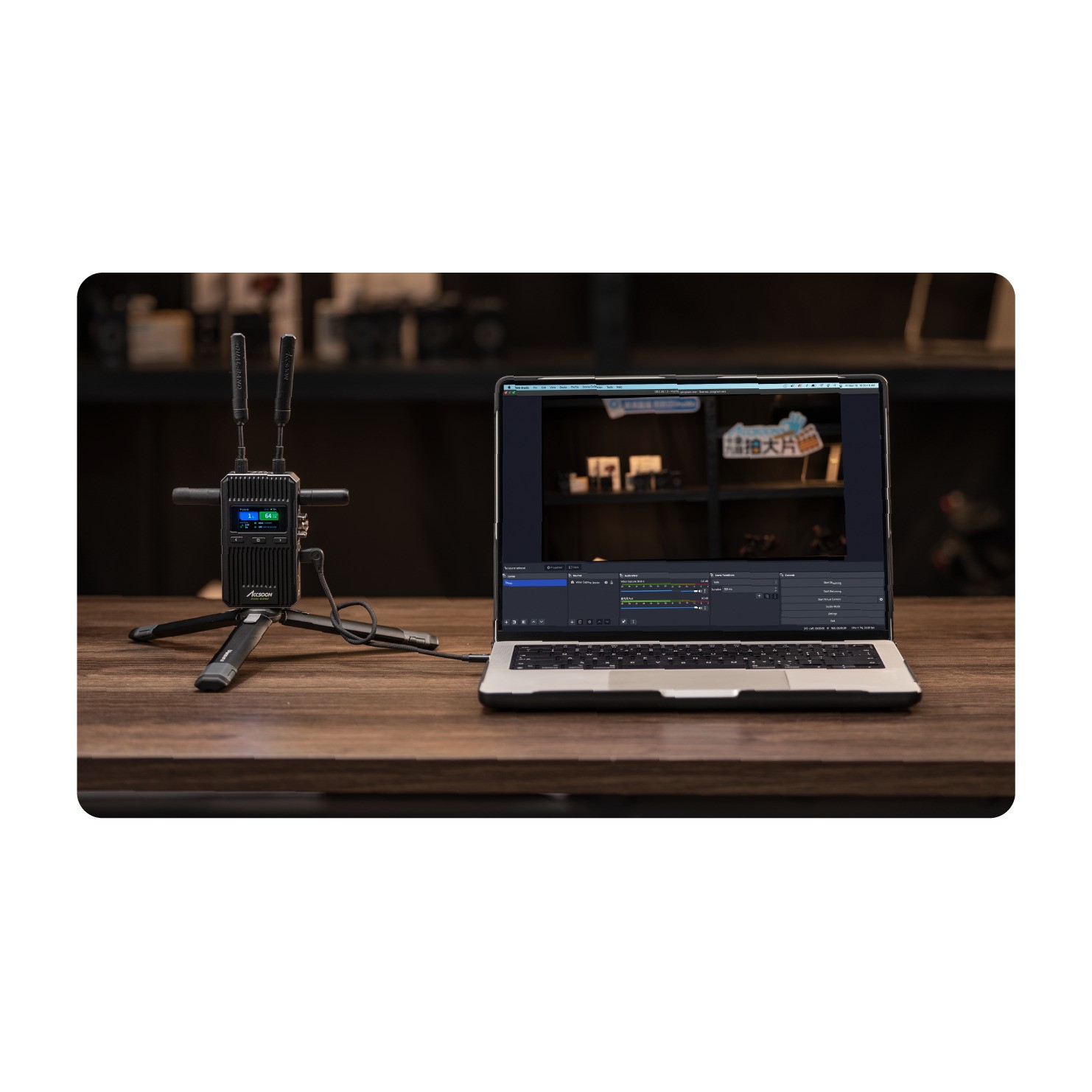

Kép közvetlenül a számítógépre

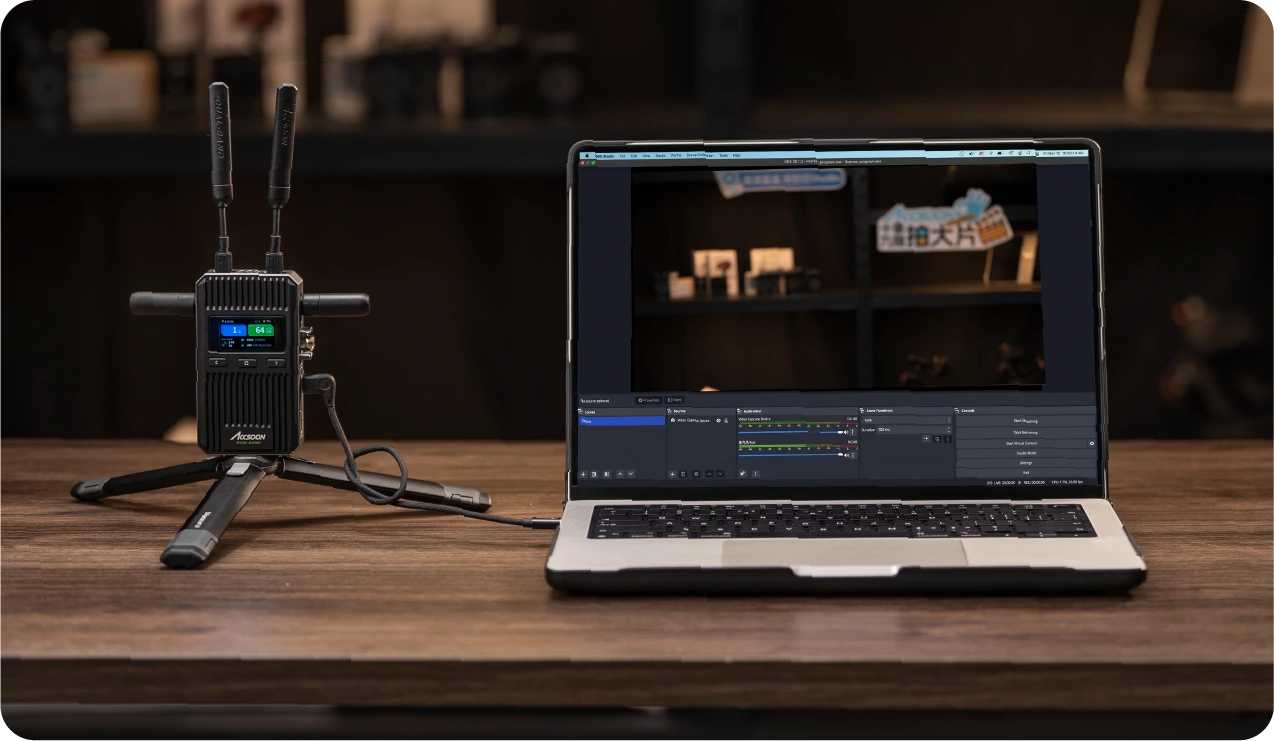

Az RX vevőegység külön USB-C UVC képkimenettel rendelkezik a számítógéphez. A gyártó fotója az RX-et ábrázolja, amely előnézeti és streaming szoftver futtatásához csatlakozik egy laptophoz. Ez egy másik csatlakozó, mint az USB-C tápellátás. Az RX egyidejűleg HDMI- és SDI-kimenetet is biztosít; az internetet, a számítógépet és az adatátviteli USB-kábelt külön kell előkészíteni.

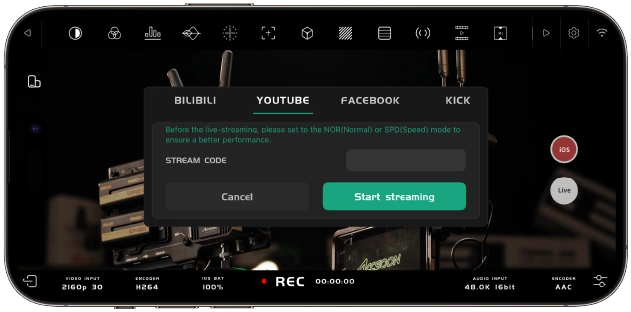

Előnézet és streamelés az Accsoon SEE alkalmazásban

Az iOS- vagy Android-alapú telefon vagy tablet az Accsoon SEE alkalmazáson keresztül közvetlenül a TX-től veszi a képet, és egy vezeték nélküli csatornát foglal el. Az alkalmazás hullámformát, zebra-hatást, hamis színeket, élességbeállítást, LUT-előnézetet, felvételt és átfedéseket kínál. A felület bemutatója az RTMP-cím és -kulcs megadását szemlélteti; a streamhez a mobil saját internetkapcsolata és a kézikönyv szerinti megfelelő NOR/SPD beállítás szükséges.

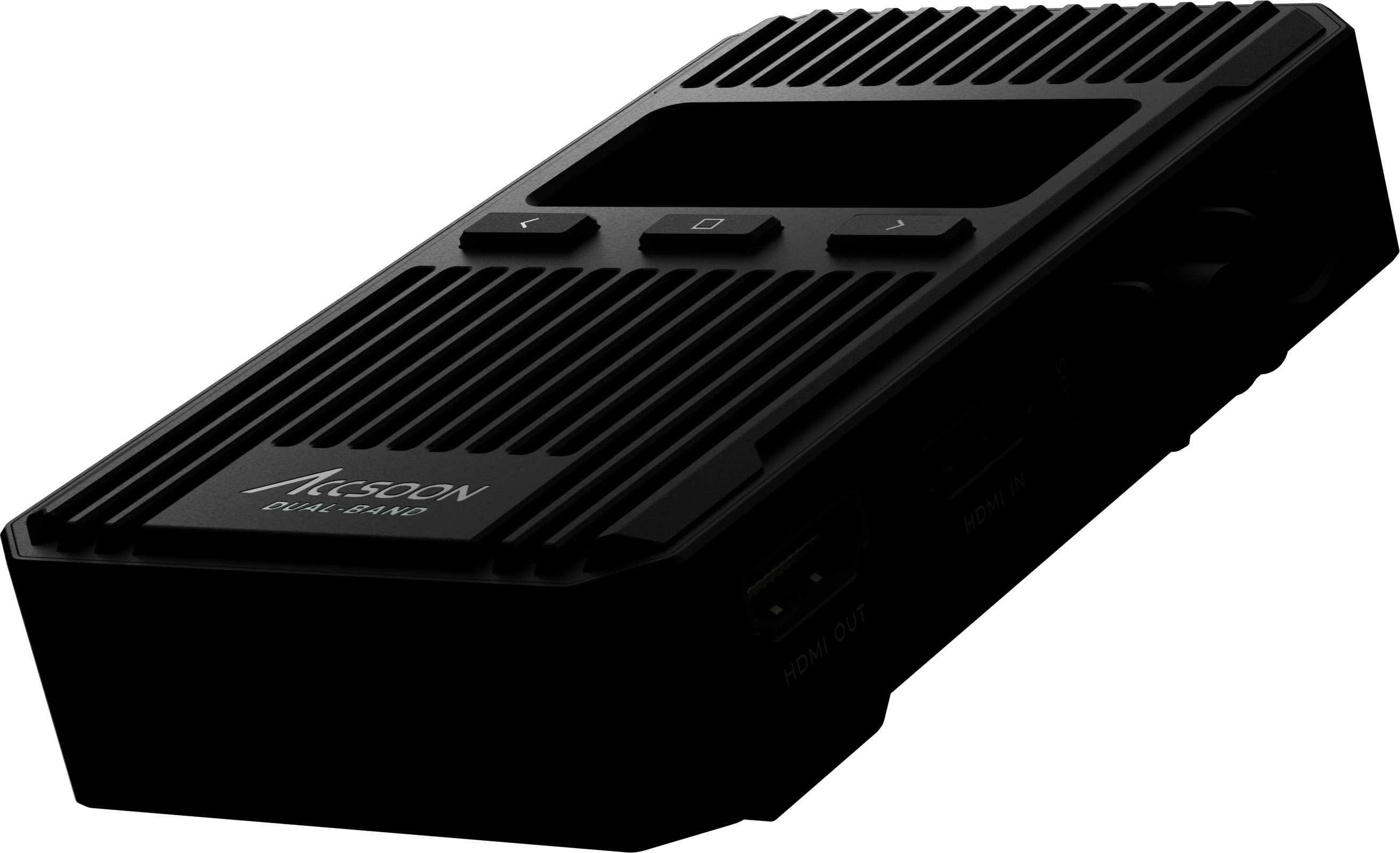

Csendes és kompakt ház

A ventilátor nélküli alumínium ház nem növeli a ventilátor zaját. A készülék méretei 60 × 27,5 × 106,5 mm, súlya antennák nélkül 210 g. Az 1/4″-20-as menetes rögzítés, amely elfordulásgátlóval van ellátva, megkönnyíti a kamerarigre vagy állványra való felszerelést. Az üzemi hőmérséklet −10 és 40 °C között van; a gyártó részletes ábrája bemutatja a passzív hűtés felépítését.

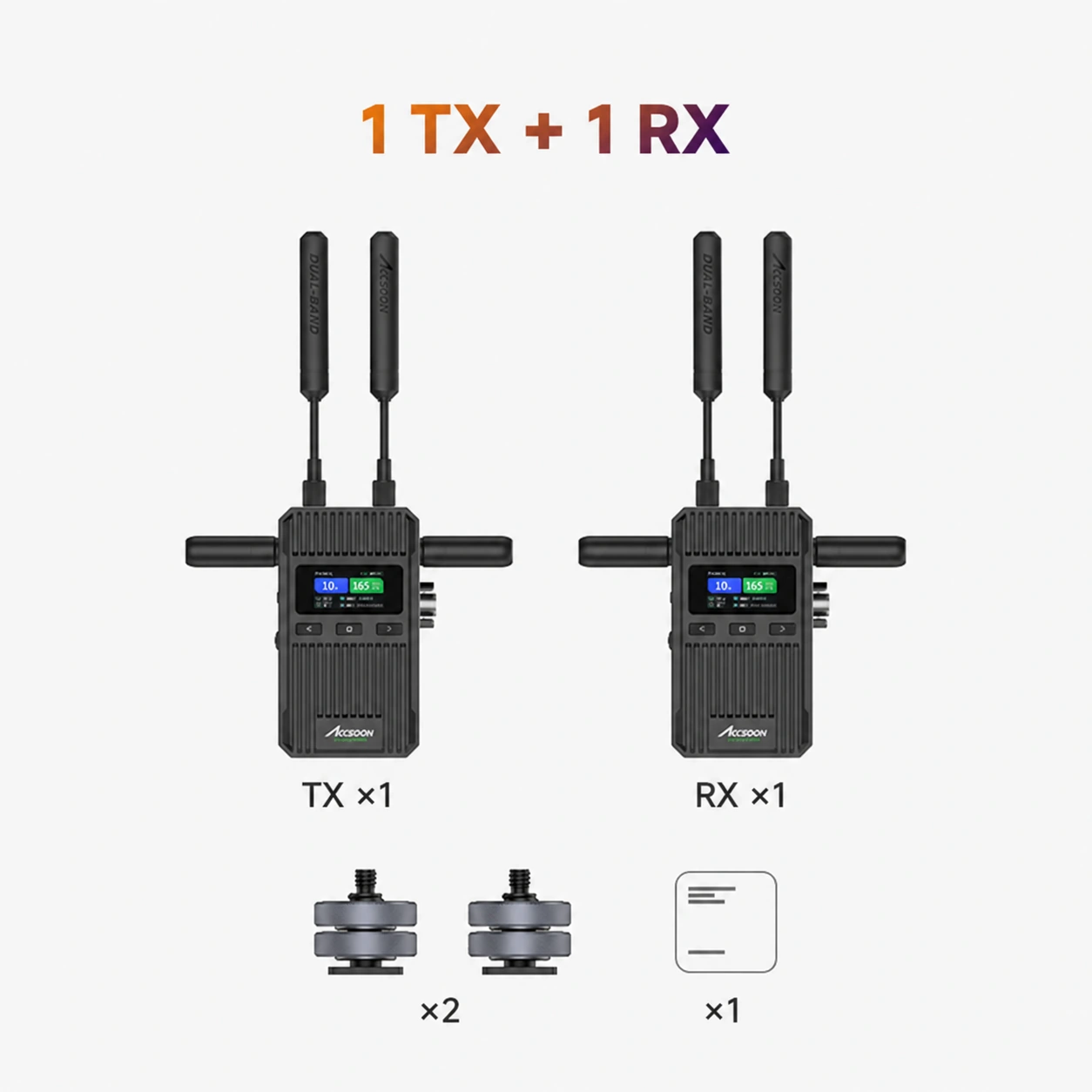

A 1TX + 1RX készlet tartalma

A standard készlet egy adót, egy vevőt, négy hosszú és négy rövid antennát, két cold shoe-adaptert, valamint a használati útmutatót és a jótállási kártyát tartalmazza. Az ábra ehhez a készlethez tartozik, nem pedig az önálló TX vagy RX csomagolásához. Az akkumulátor, a kép- és tápkábelek, a kamera, a számítógép és a monitorok nem tartoznak a csomaghoz.
