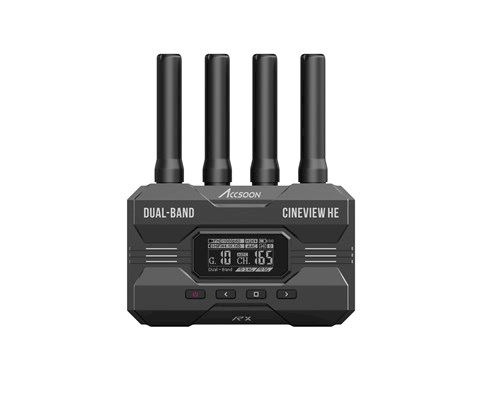

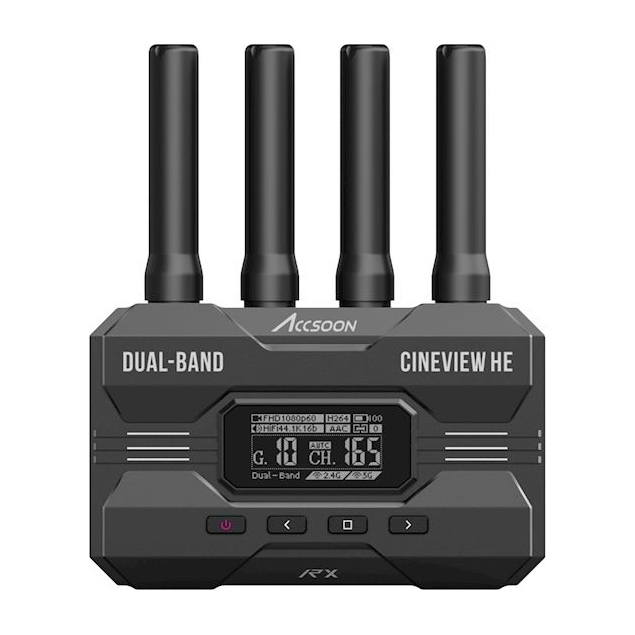

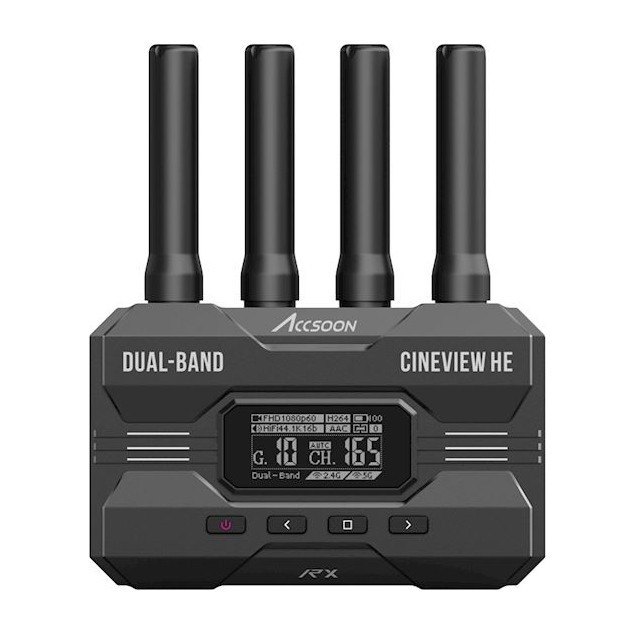

Accsoon Cineview HE RX

A kamera képének távoli ellenőrzése

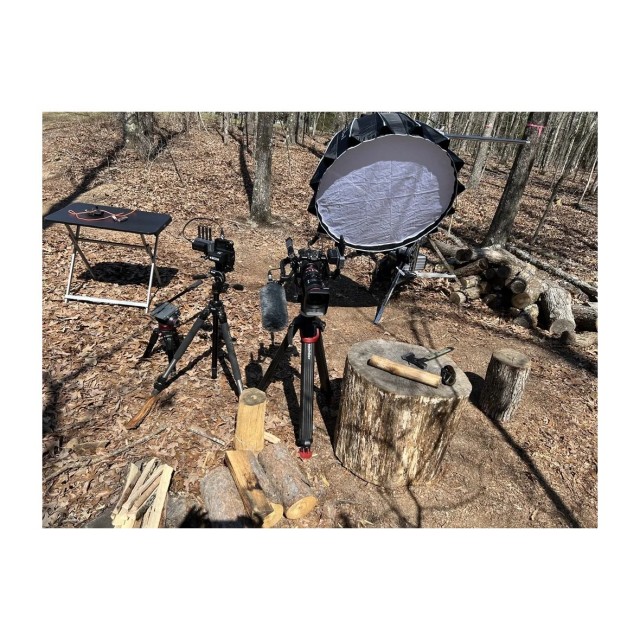

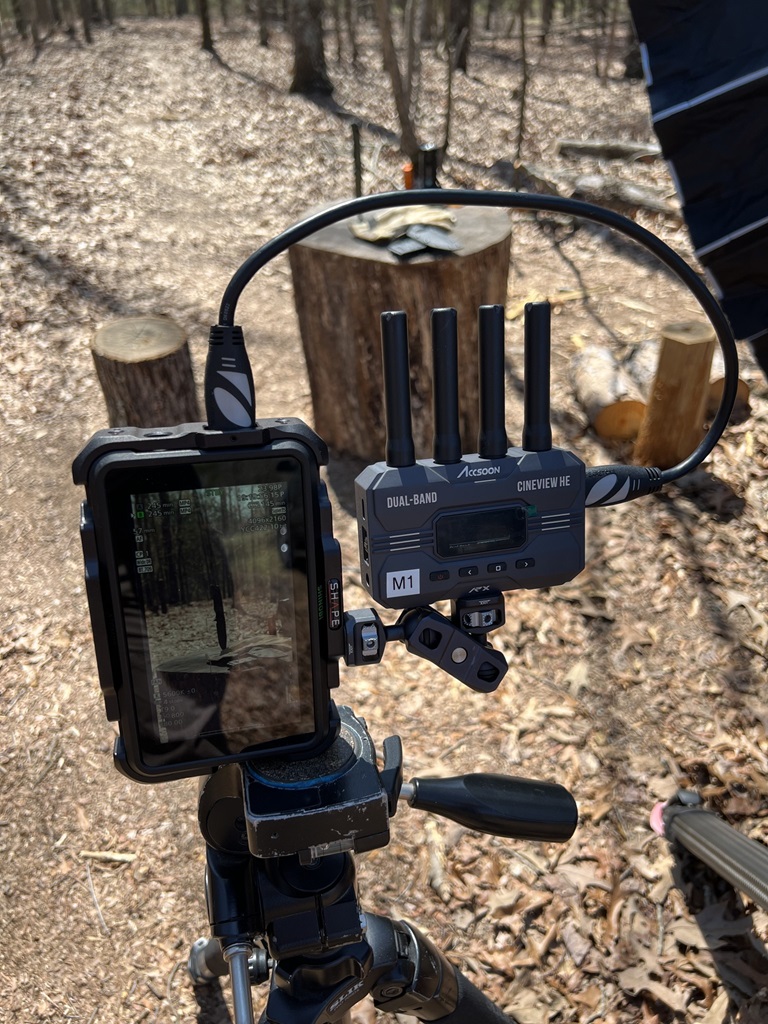

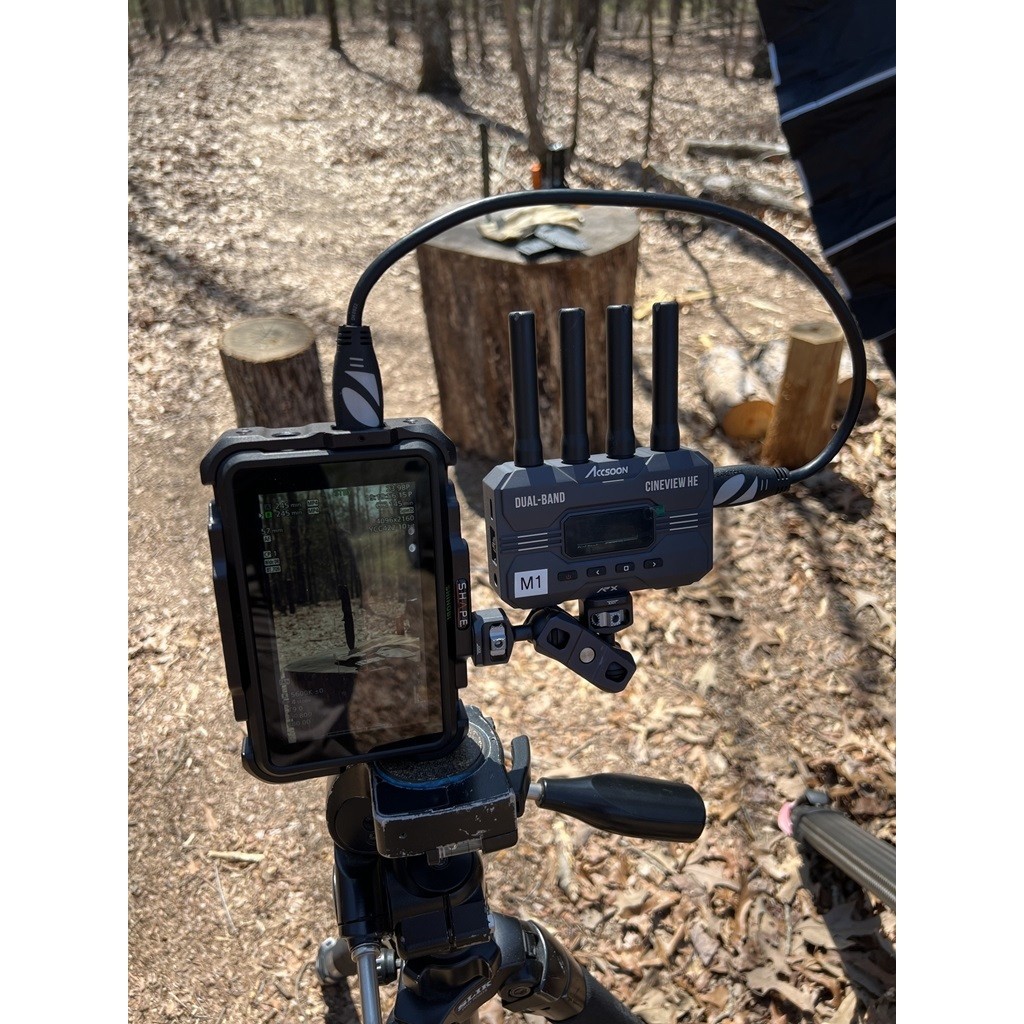

Rögzítse a HE vevőt a külső monitor mellé, és csatlakoztassa a vevő HDMI-kimenetét a monitor HDMI-bemenetéhez. A külön megvásárolható, kompatibilis adó vezeték nélkül továbbítja a kamera képét, így a rendező, az ügyfél vagy az operatőr a kamerától távol is ellenőrizheti a felvételt. A gyártó fényképe a pontos HE RX modellt mutatja terepi használat közben; a monitor és a kamerafelszerelés nem tartozik a csomaghoz.

Két sáv egy képért

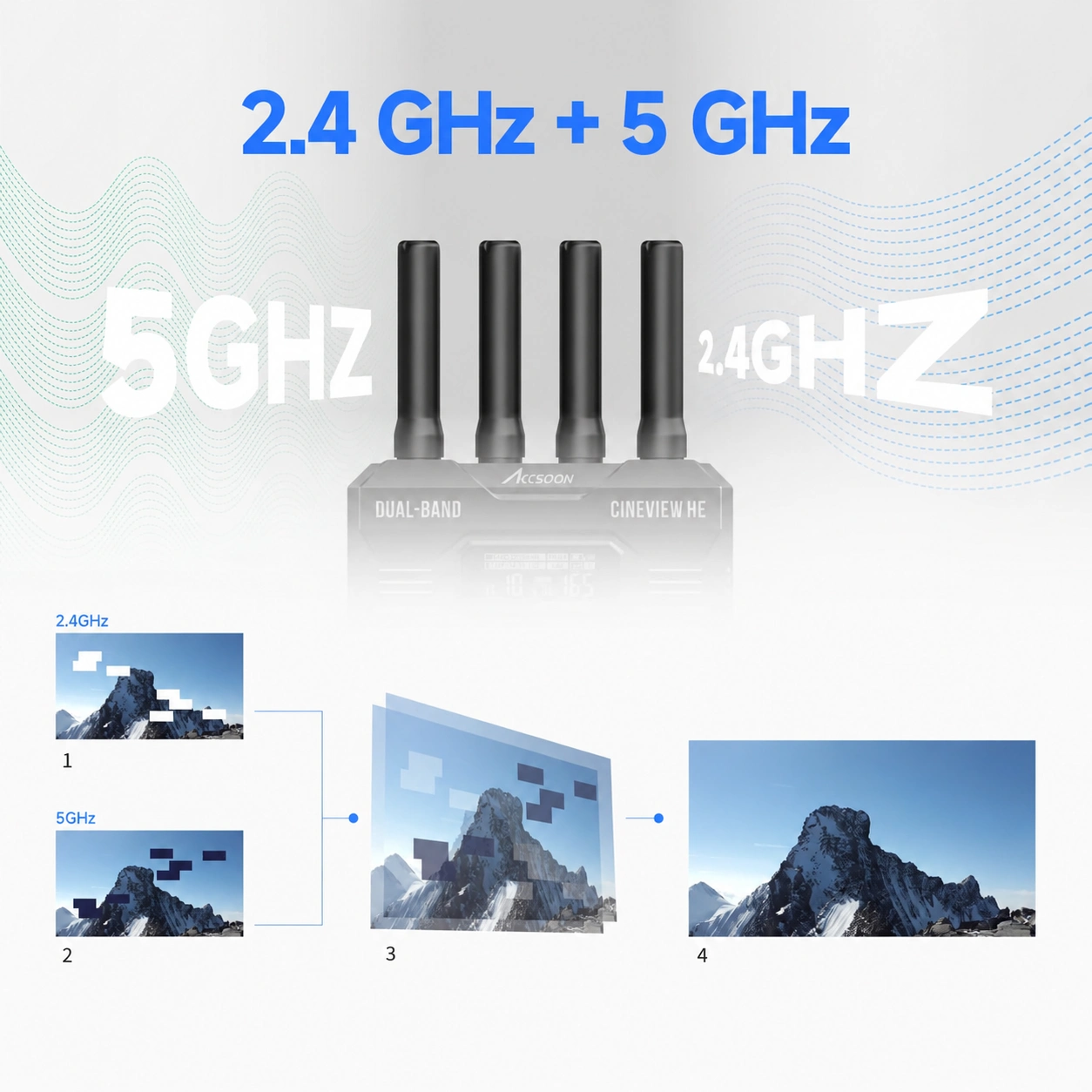

A CineView HE egyszerre továbbítja a képet a 2,4 és az 5 GHz-es sávokban. A vevőegység összehasonlítja a két adatfolyamot, és azokból állítja össze a végső képet, ami segít csökkenteni az interferencia hatását. Ábra: az 1. és a 2. ábra az egyes sávok kiesését, a 3. ábra azok összekapcsolását a vevőegységben, a 4. ábra pedig a helyreállított képet mutatja. Az átvitel a környezeti rádióhullámoktól függ.

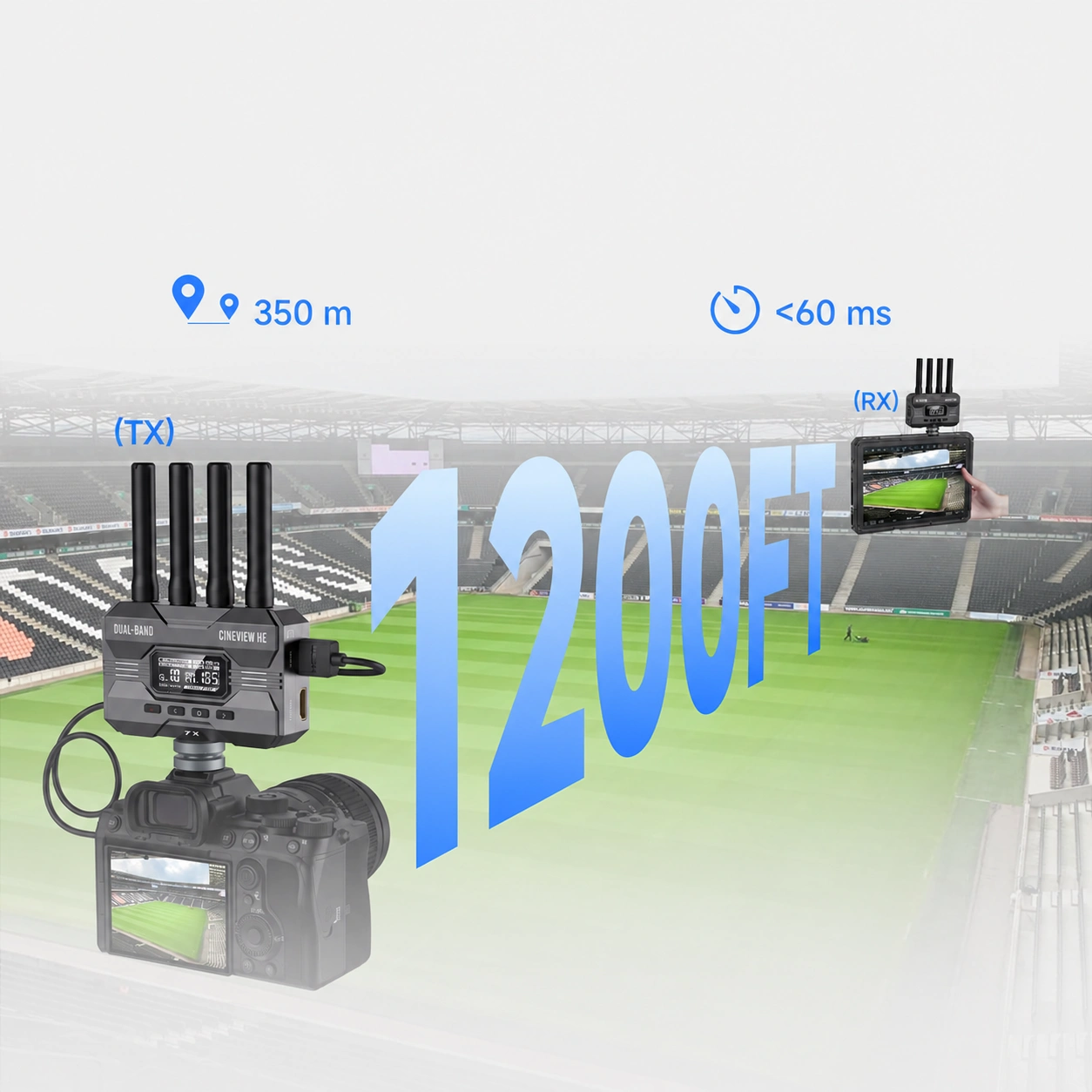

Akár 350 méteres hatótávolság

A gyártó szerint a hatótávolság akár 350 m is lehet közvetlen látótávolság esetén, akadályok és zavarások nélkül. A vezeték nélküli átvitel késleltetése kevesebb, mint 60 ms, és nem tartalmazza a kamera késleltetését. Ez a kombináció alkalmas a felvétel ellenőrzésére a forgatás helyszínén; a telefonon történő vétel távolsága eltérhet a hardveres vevőtől.

HDMI a kamerán, HDMI és UVC az RX-en

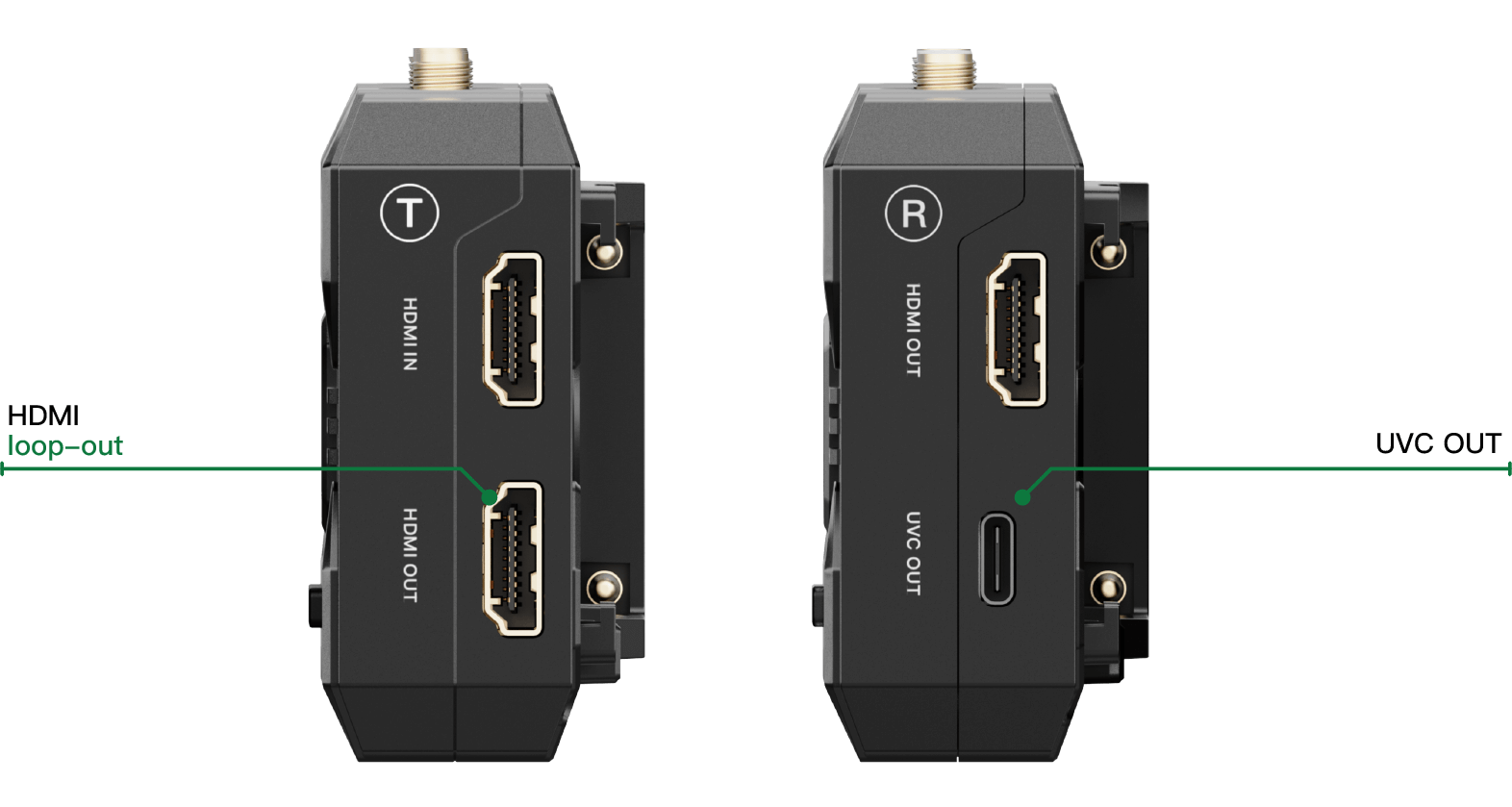

Ez az RX teljes értékű HDMI-kimenetet és külön USB-C UVC adatátviteli kimenetet biztosít számítógéphez. Nincs HDMI-bemenete a kamerától, sem loop-out kimenete. A vázlat bal oldalán látható adó külön megvásárolható, és összeköti a kamerát a vezeték nélküli rendszerrel. A HE támogatja a Full HD-t 60p-ig és a PCM hangot; ennek a vevőnek nincs SDI-interfésze.

Akár négy vevőeszköz

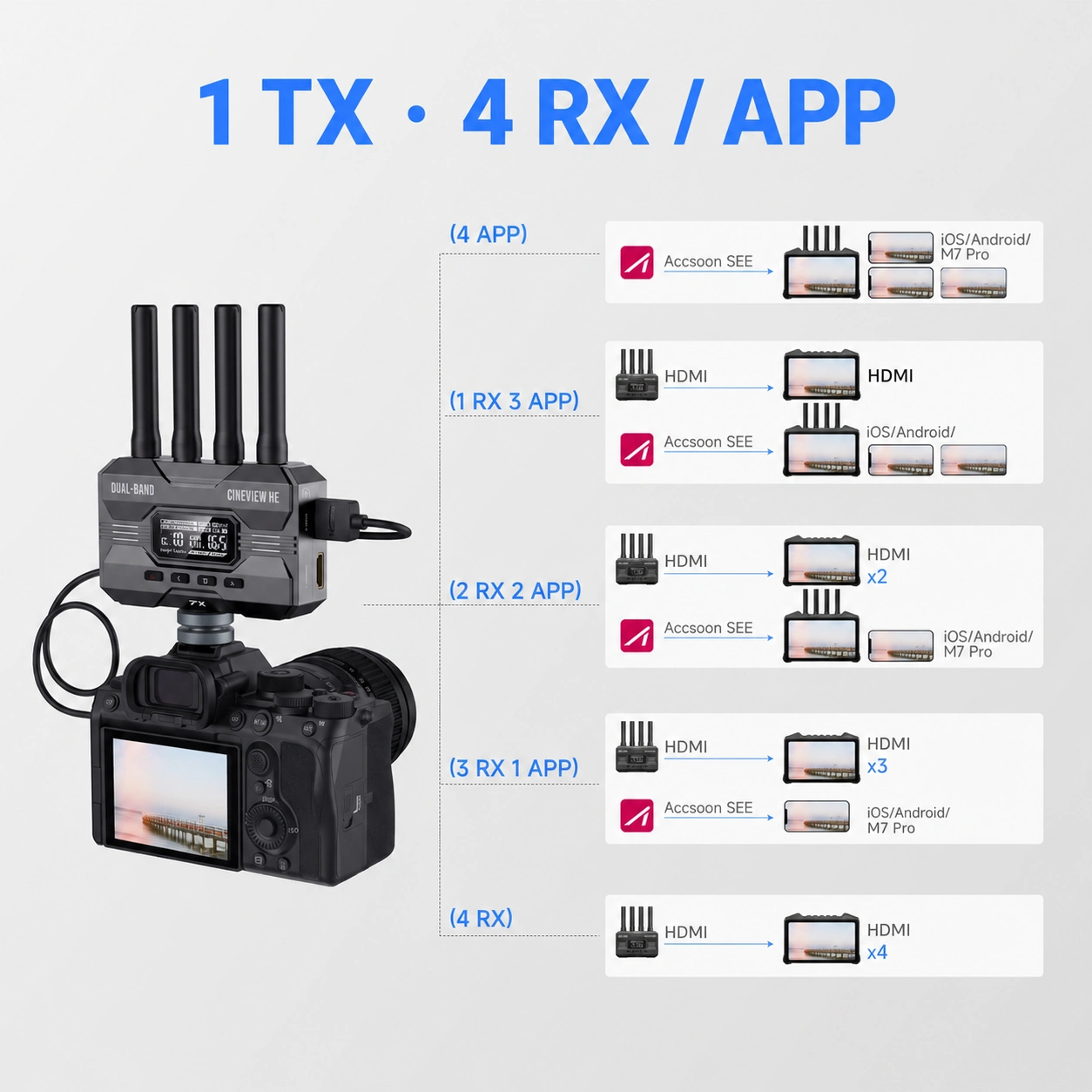

A vevőegység a kompatibilis TX legfeljebb négy vezeték nélküli vevőhelyének egyikét foglalja el. További hardveres vevőkészülékek, illetve az Accsoon SEE-vel rendelkező telefonok és táblagépek ugyanazon TX-et oszthatják meg az azonos összkapacitás-korláton belül. A mobil eszközök közvetlenül a TX-ről veszik a jelet, nem pedig az RX-ről történő továbbítás útján. A vevő mögötti HDMI-monitor vagy UVC-számítógép nem foglalja el a további vezeték nélküli bővítőhelyet.

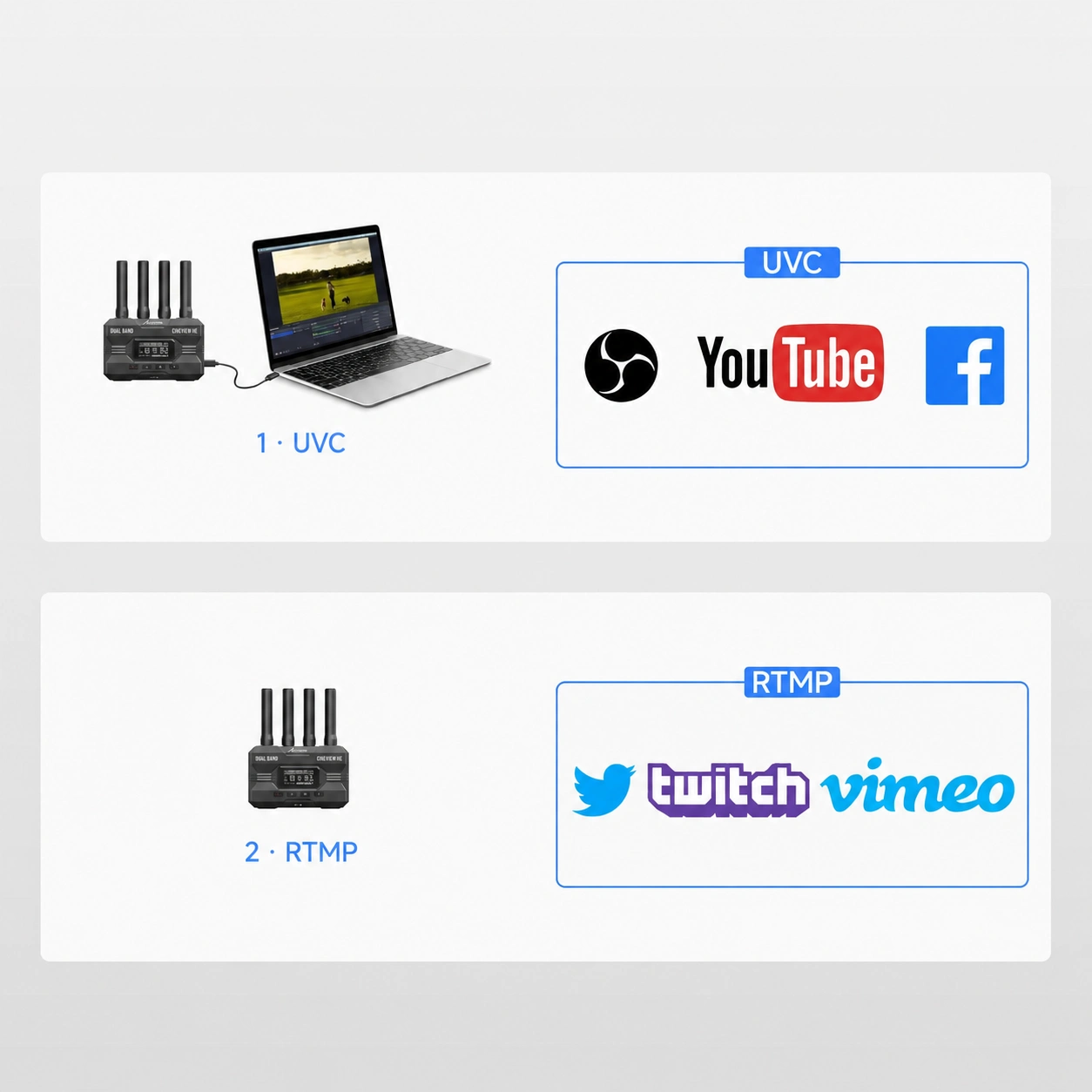

Kép a számítógépre átalakító nélkül

1 · UVC: ezt az RX-et USB-C adatkábel segítségével csatlakoztatja a számítógéphez, és a fogadott képet például az OBS-ben használhatja további rögzítőkártya nélkül. A kamera forrását továbbra is a kompatibilis TX biztosítja. 2 · RTMP: az önálló mobil megoldás az Accsoon SEE alkalmazást használja a telefonon vagy táblagépen, amely közvetlenül a TX-ről vesz, és a mobil eszköz internetkapcsolatát használja. Az RX nem önálló kódoló az internetes közvetítéshez.

Az Accsoon SEE alkalmazás eszközei

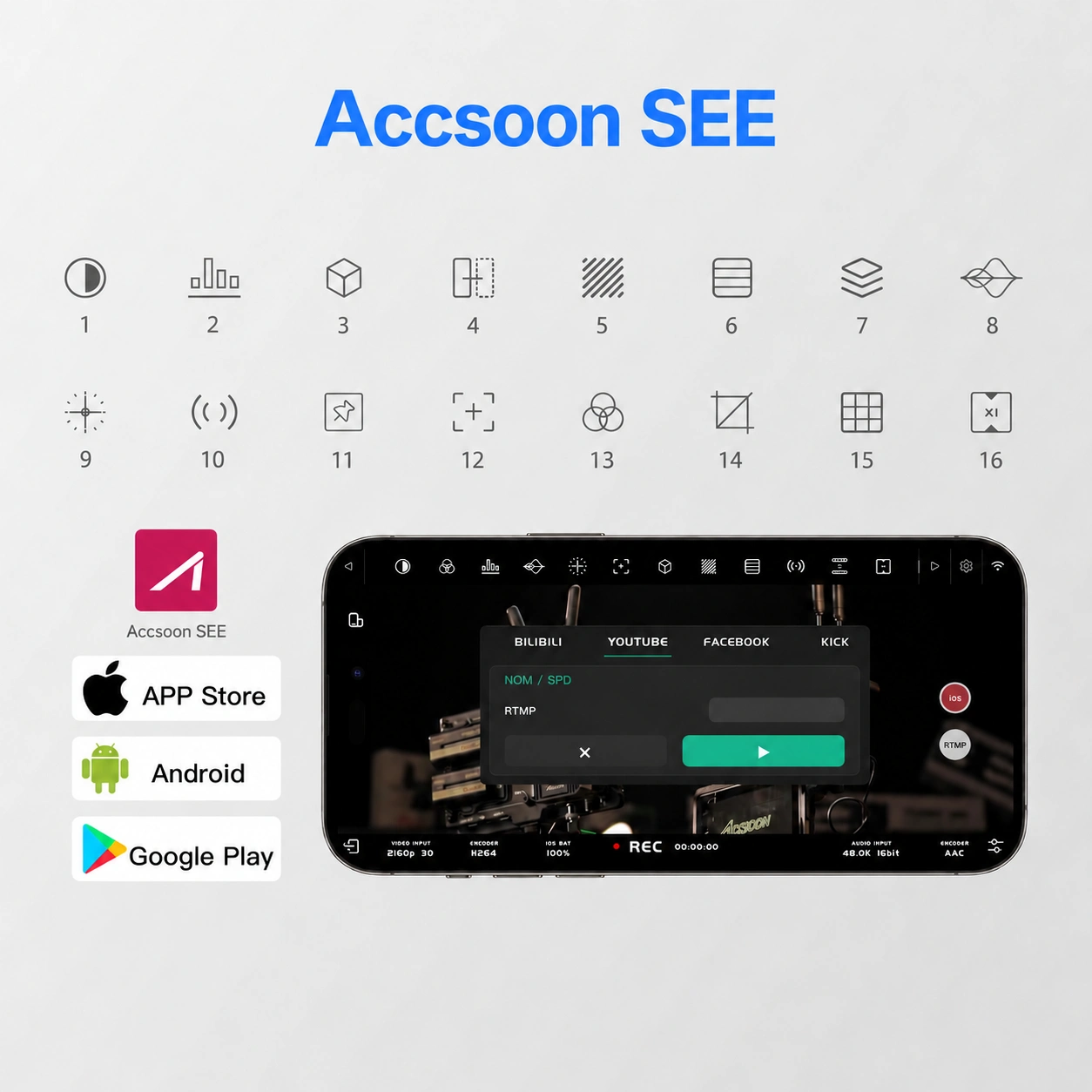

Az Accsoon SEE mobil eszközei a kompatibilis TX-ről közvetlenül a telefonra vagy táblagépre történő önálló vételt szemléltetik, nem pedig ennek az RX-nek a funkcióit. Lehetővé teszik az expozíció, a színek, a kompozíció és az élesség szabályozását, valamint a felvételt és az élő közvetítést. A számozott jelölések a gyártó ikonjainak felelnek meg; a HE-átvitel továbbra is Full HD marad.

1. Fekete-fehér előnézet
2. Hisztogram
3. LUT
4. Tükrözés
5. Zebra
6. Hamis színek
7. Kép átfedés
8. Hullámforma
9. Vektorszkóp
10. Hang
11. Jelölések
12. Élesség
13. RGB
14. Képernyőképek
15. Rácsok
16. Képernyőbeállítások

A rendszerhez igazodó tápellátás

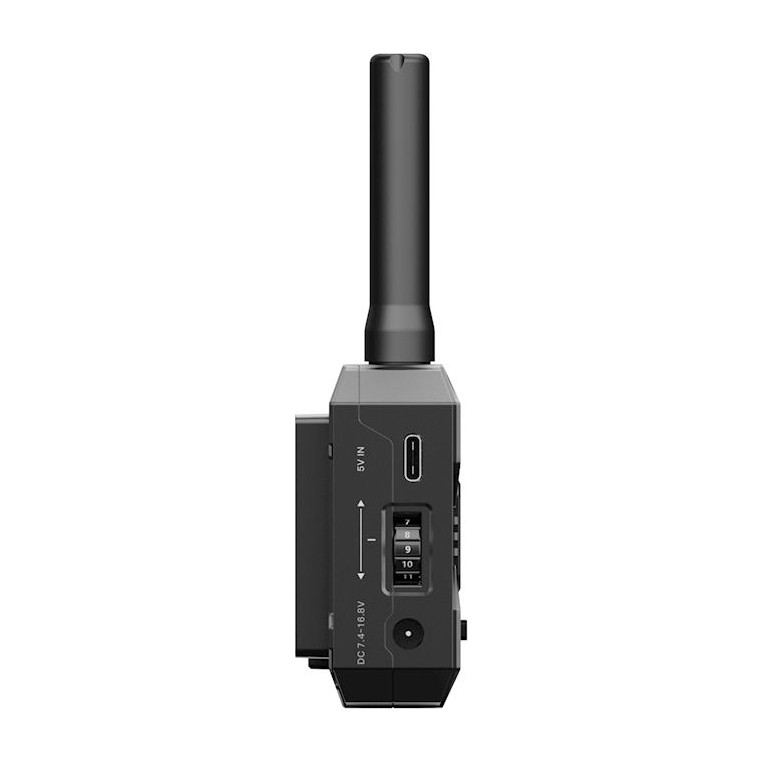

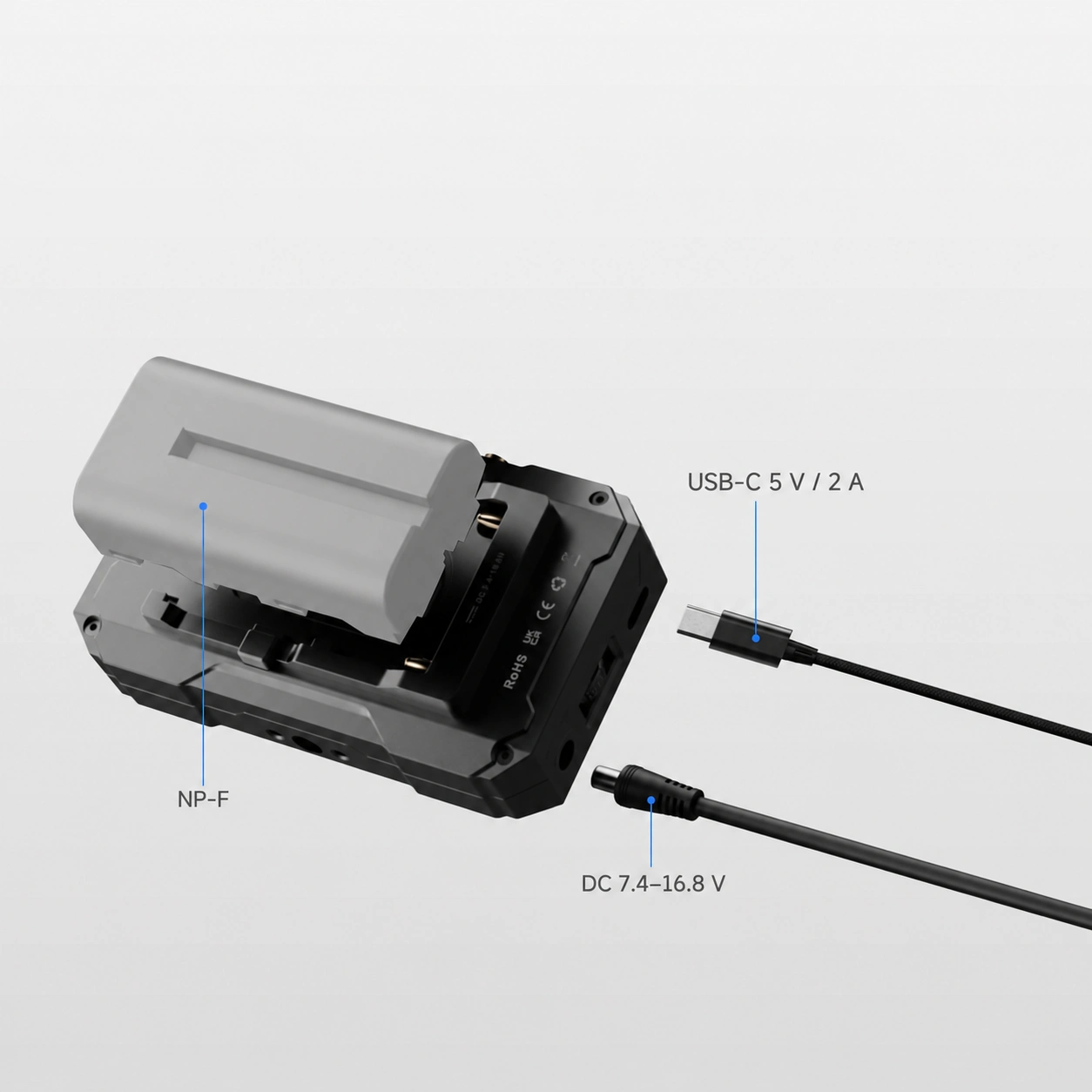

A vevőt NP-F550/750/970 akkumulátorral, 7,4–16,8 V-os egyenárammal vagy legalább 2 A-es USB-C 5 V-os tápegységgel lehet táplálni. Az egyenáramú csatlakozó mérete 5,5 × 2,1 mm, pozitív középponttal. Az RX külön USB-C csatlakozókkal rendelkezik az UVC adatátvitelhez és a tápellátáshoz; minden célra válassza ki a megfelelő portot. Az akkumulátorokat, tápegységeket és kábeleket külön kell beszerezni. Az USB-C tápellátás nem tölti az NP-F akkumulátort.
