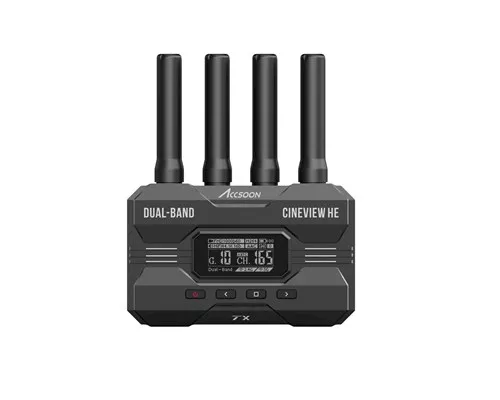

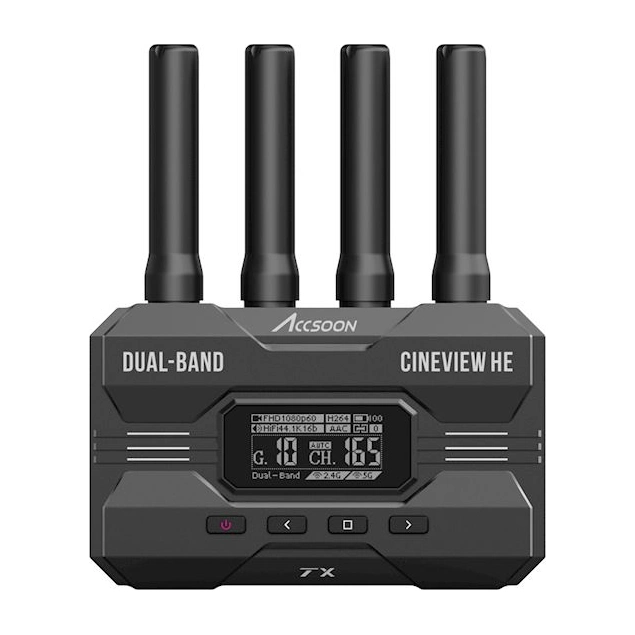

Accsoon Cineview HE TX -WIT04-HE-TX

A kamera képének távoli ellenőrzése

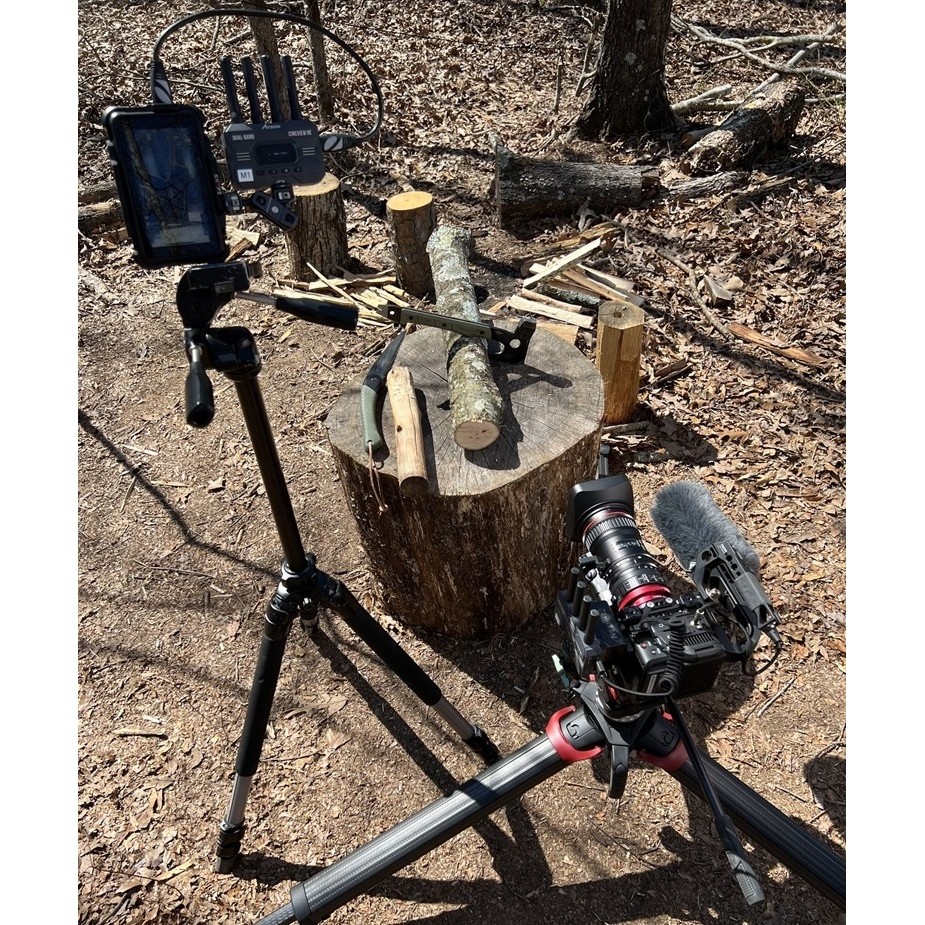

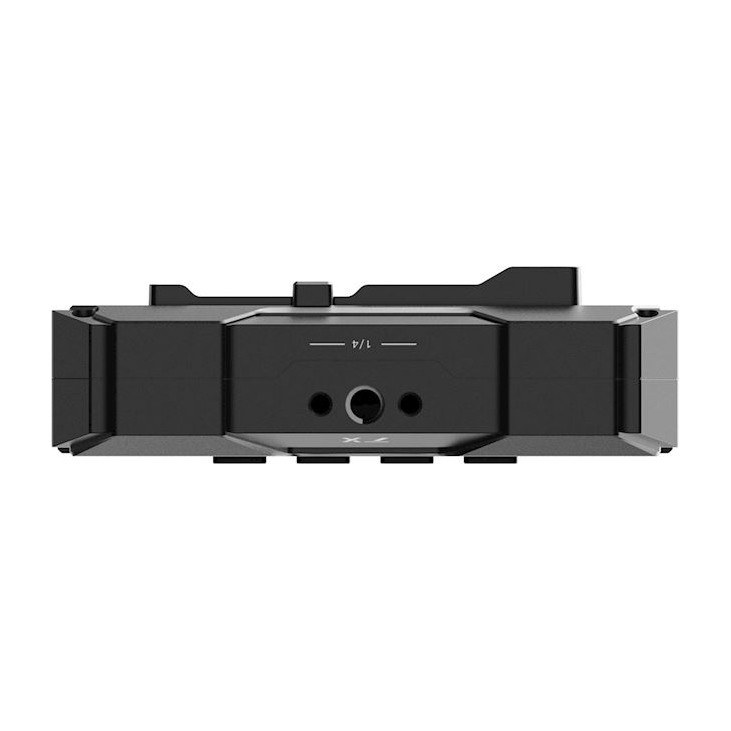

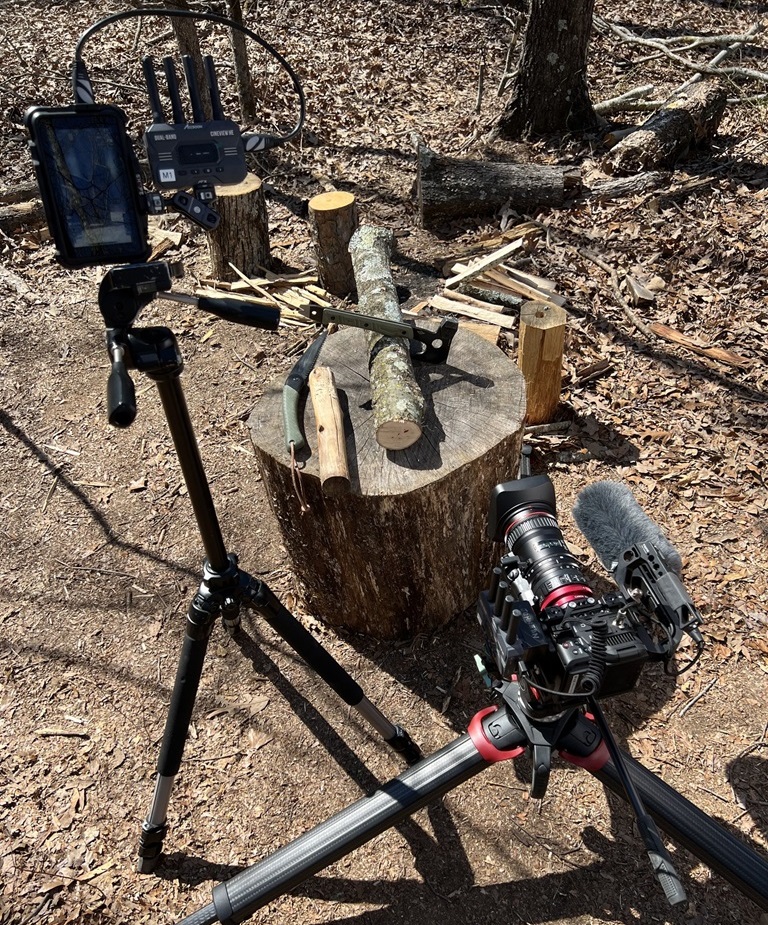

A TX-et rögzítse a kamerás állványra, és csatlakoztassa a kamera HDMI-kimenetéhez. A külön megvásárolható, kompatibilis RX táplálja képpel a távoli HDMI-monitort; a telefon vagy tablet közvetlenül az Accsoon SEE-ben veszi a jelet. A gyártó fotója a pontos HE modellel a teljes kamera- és monitorozási rendszert mutatja, nem pedig az adóegység csomagjának tartalmát.

Két sáv egy képért

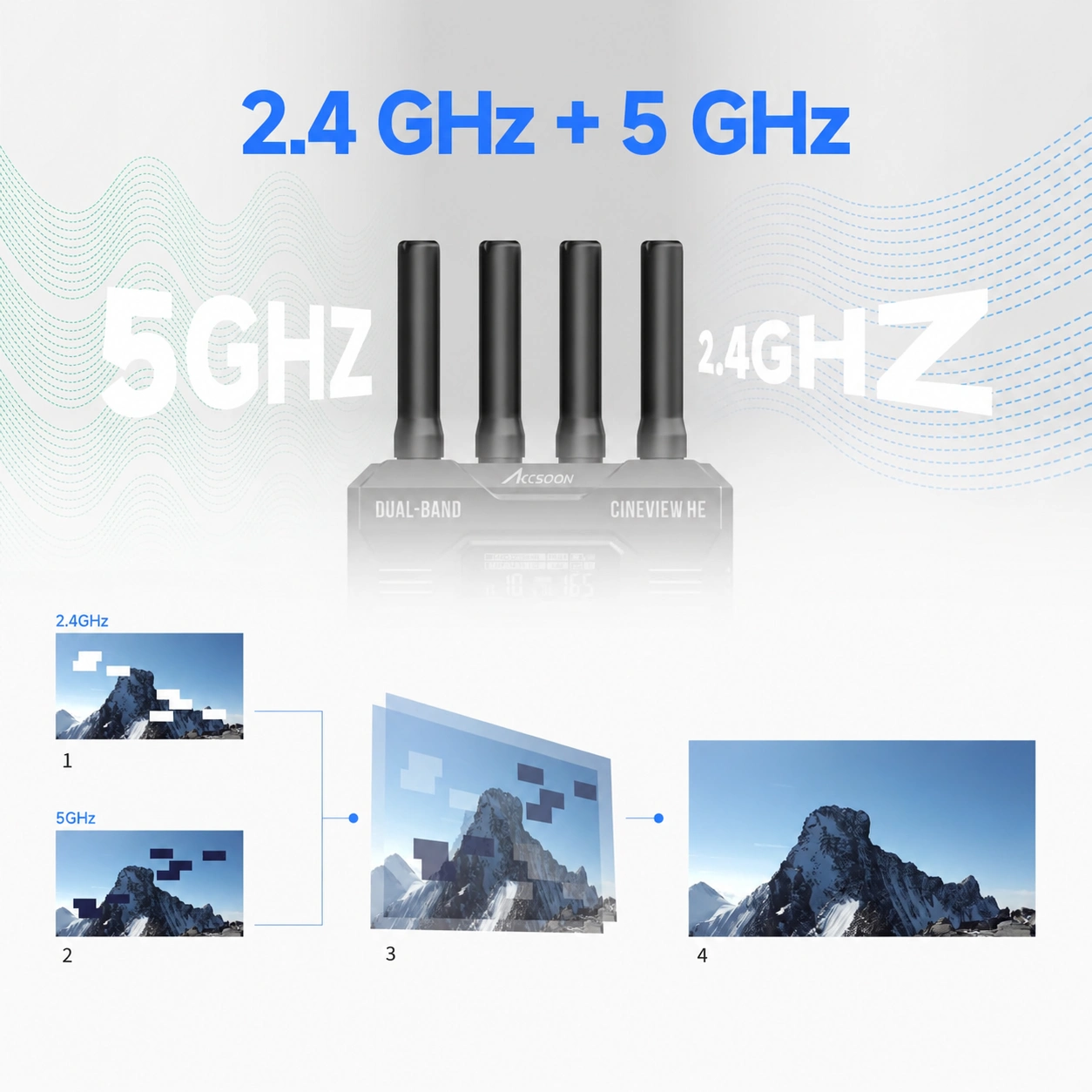

A CineView HE egyszerre továbbítja a képet a 2,4 és az 5 GHz-es sávokban. A vevő összehasonlítja a két adatfolyamot, és ezekből állítja össze a végső képet, ami segít csökkenteni az interferencia hatását. Ábra: az 1. és a 2. ábra az egyes sávok kiesését, a 3. ábra azok összekapcsolását az RX-ben, a 4. ábra pedig a helyreállított képet mutatja. Az átvitel a környezeti rádióhullámoktól függ.

Akár 350 méteres hatótávolság

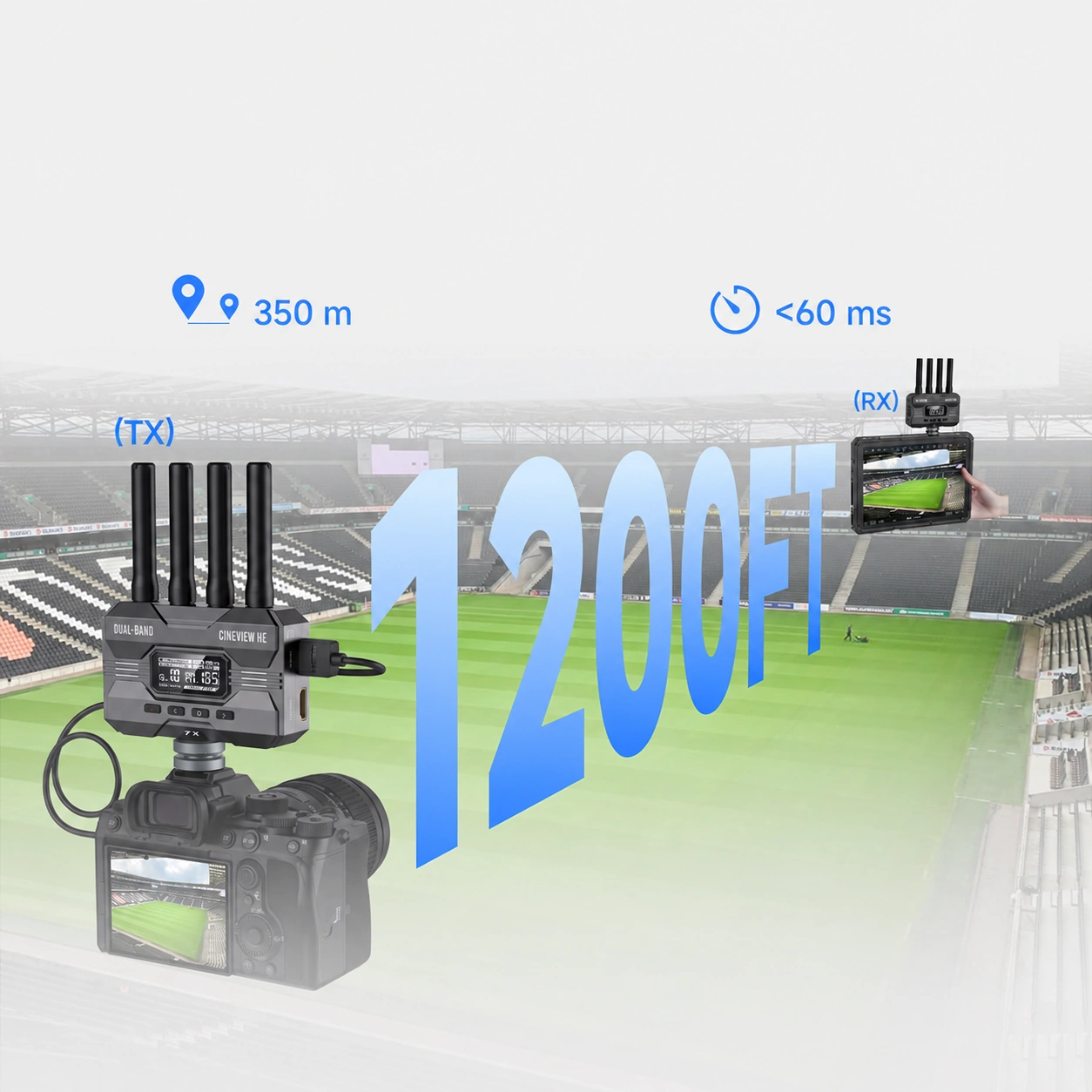

A gyártó szerint a hatótávolság akár 350 m is lehet közvetlen látótávolság esetén, akadályok és zavarások nélkül. A vezeték nélküli átvitel késleltetése kevesebb, mint 60 ms, és nem tartalmazza a kamera késleltetését. Ez a kombináció alkalmas a felvétel ellenőrzésére a forgatás helyszínén; a telefonon történő vétel távolsága eltérhet a hardveres vevőétől.

HDMI a kamerán, HDMI és UVC az RX-en

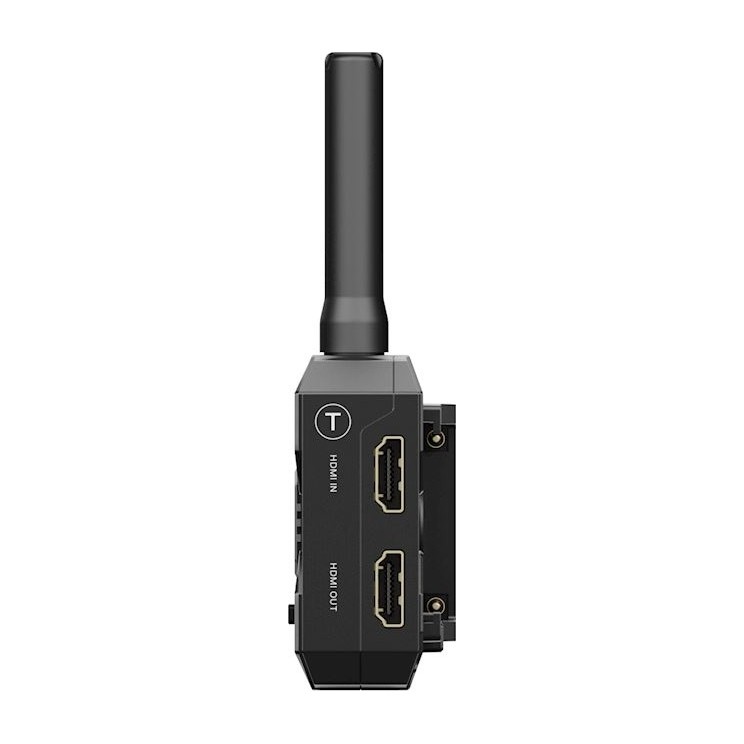

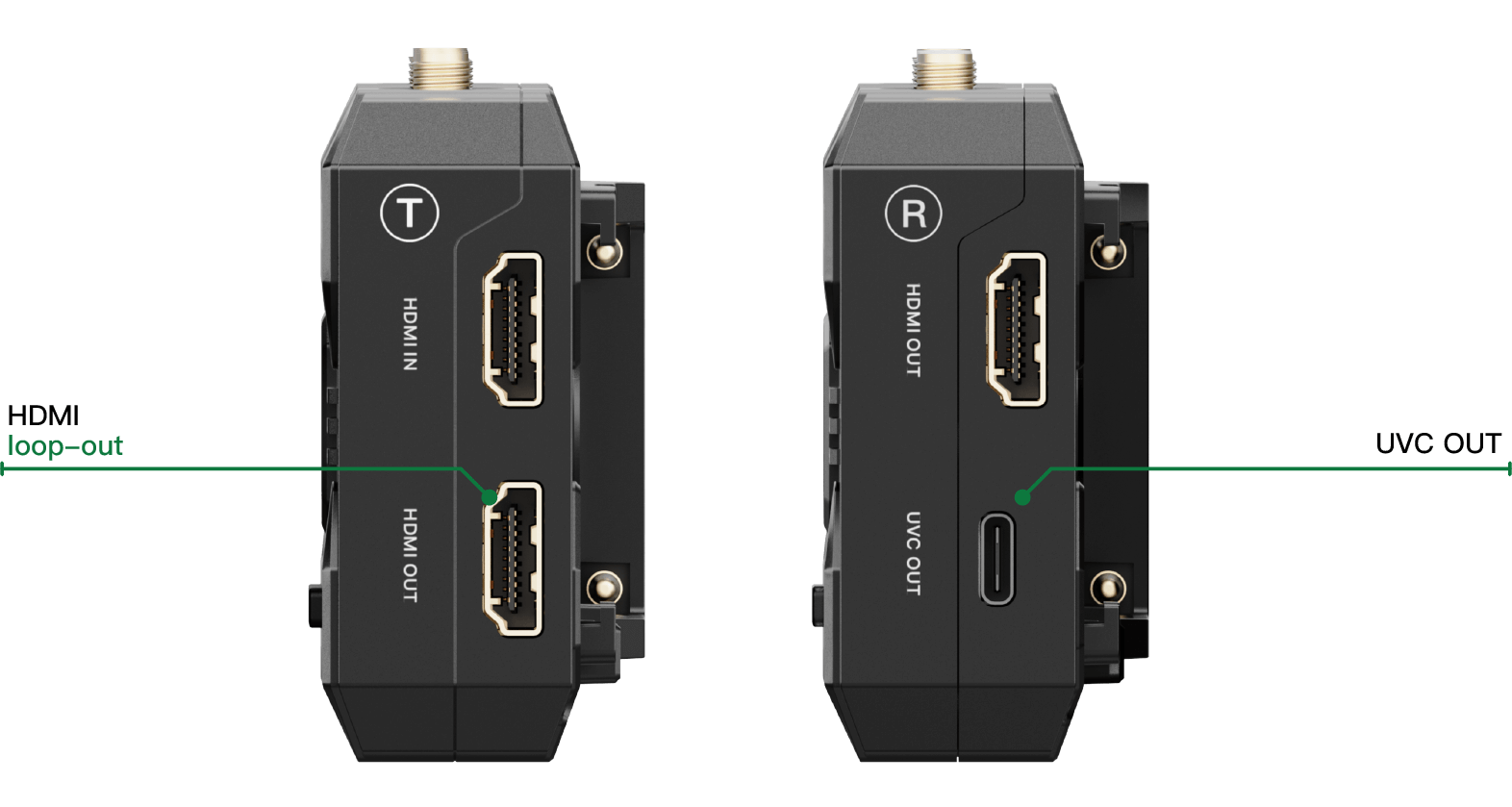

Ez a TX teljes értékű HDMI-bemenettel és helyi HDMI loop-out kimenettel rendelkezik a kamerán lévő monitorhoz. A kábeles loop-out nem növeli a vezeték nélküli átvitel késleltetését. A vázlat jobb oldalán látható RX külön kell beszerezni: HDMI- és USB-C UVC kimenetei nem ezen adó csatlakozói. A HE Full HD-t 60p-ig és PCM hangot továbbít; nem fogad 4K-t és SDI-t.

Legfeljebb négy vevőeszköz

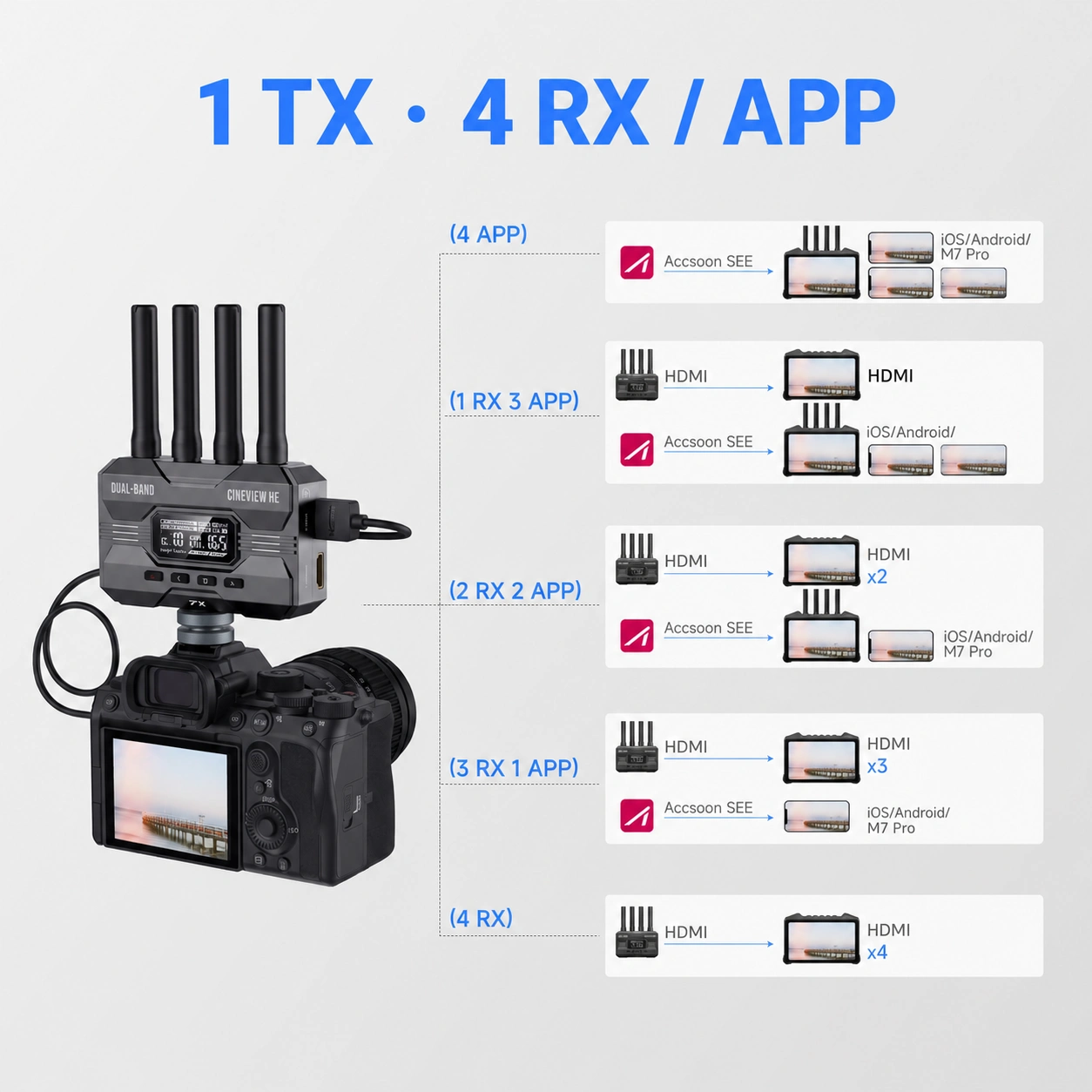

Egy TX összesen legfeljebb négy vezeték nélküli vevőeszközt képes kiszolgálni. Kombinálja a külön megvásárolt, kompatibilis RX-eket telefonokkal vagy táblagépekkel az Accsoon SEE alkalmazásban iOS és Android rendszereken: például 1 RX + 3 mobil eszköz vagy 4 RX. A telefon közvetlenül a TX-től veszi a jelet; a kábeles monitor az RX mellett nem foglal el további helyet. Ez a csomag csak egy adót tartalmaz.

Kép a számítógépre átalakító nélkül

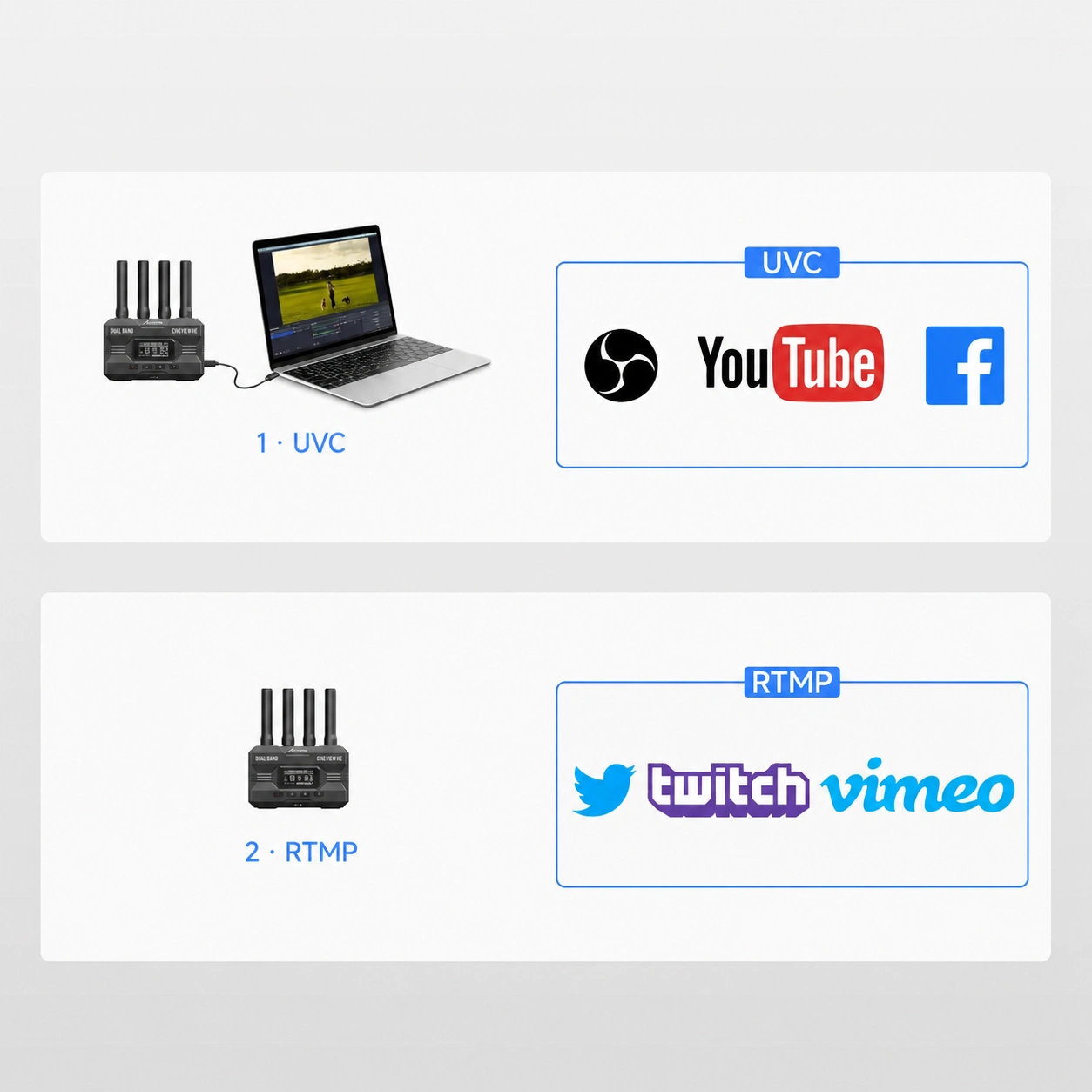

1 · UVC: a külön megvásárolt HE vevőt USB-C adatkábel segítségével csatlakoztathatja a számítógéphez, és a képet például az OBS-ben használhatja további rögzítőkártya nélkül. Ennek a TX-nek nincs UVC adat kimenete. 2 · RTMP: Az Accsoon SEE alkalmazás a telefonon vagy táblagépen a mobilkészülék internetkapcsolatát használja. A TX nem közvetlenül az internetre sugároz; a célszolgáltatás támogatása az alkalmazástól és a platform aktuális feltételeitől függ.

Az Accsoon SEE alkalmazás eszközei

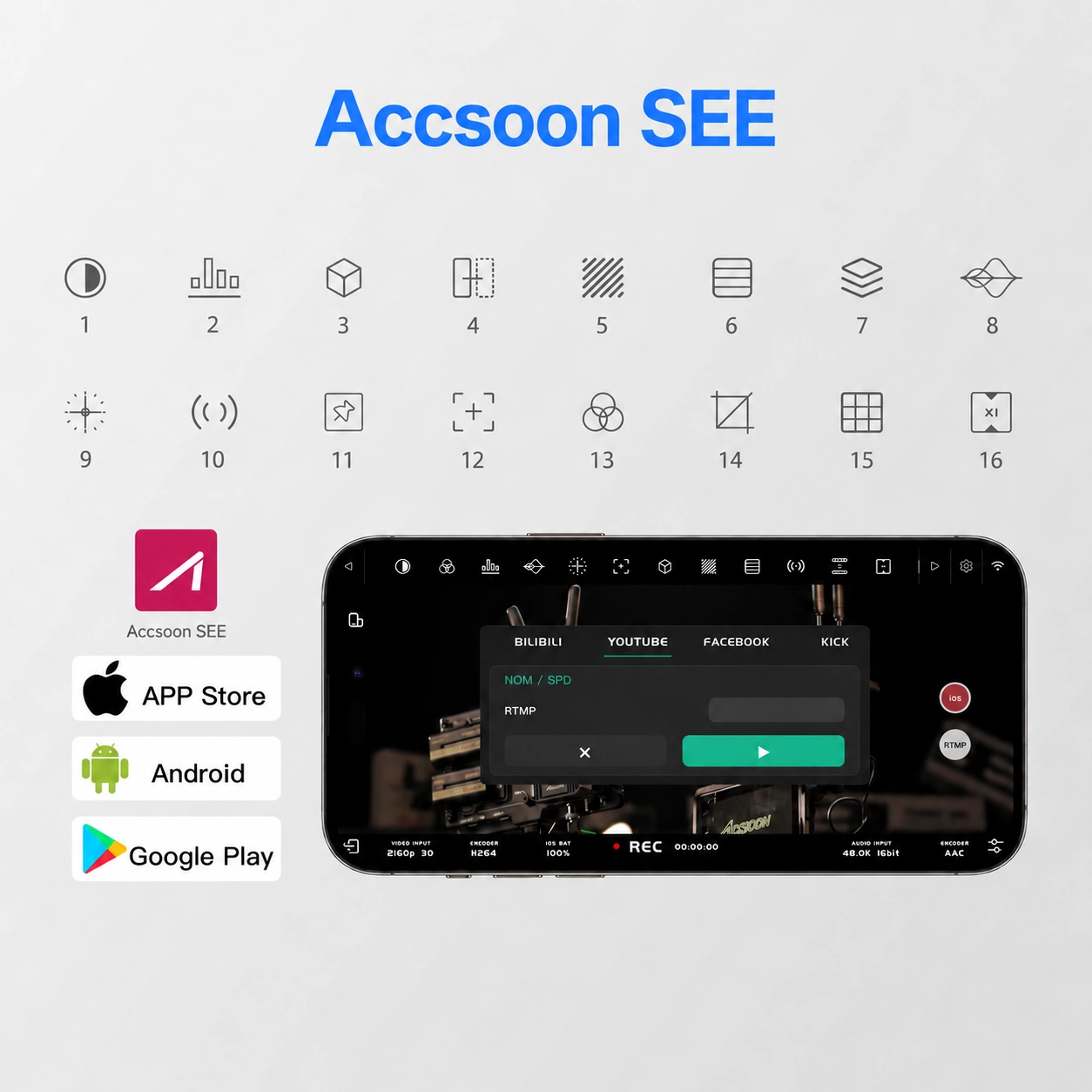

A mobil vételt kiegészíti az expozíció, a színek, a kompozíció és az élesség szabályozása, valamint a felvétel és az élő közvetítés az Accsoon SEE alkalmazásban. A számozott jelölések a gyártó ikonjainak felelnek meg. A felületről készült képernyőkép az alkalmazást szemlélteti; a CineView HE átvitele továbbra is Full HD felbontású marad.

1. Fekete-fehér előnézet
2. Hisztogram
3. LUT
4. Tükrözés
5. Zebra
6. Hamis színek
7. Kép átfedés
8. Hullámforma
9. Vektorszkóp
10. Hang
11. Jelölések
12. Élesség
13. RGB
14. Képernyőképek
15. Rácsok
16. Képernyőbeállítások

A rendszerhez igazodó tápellátás

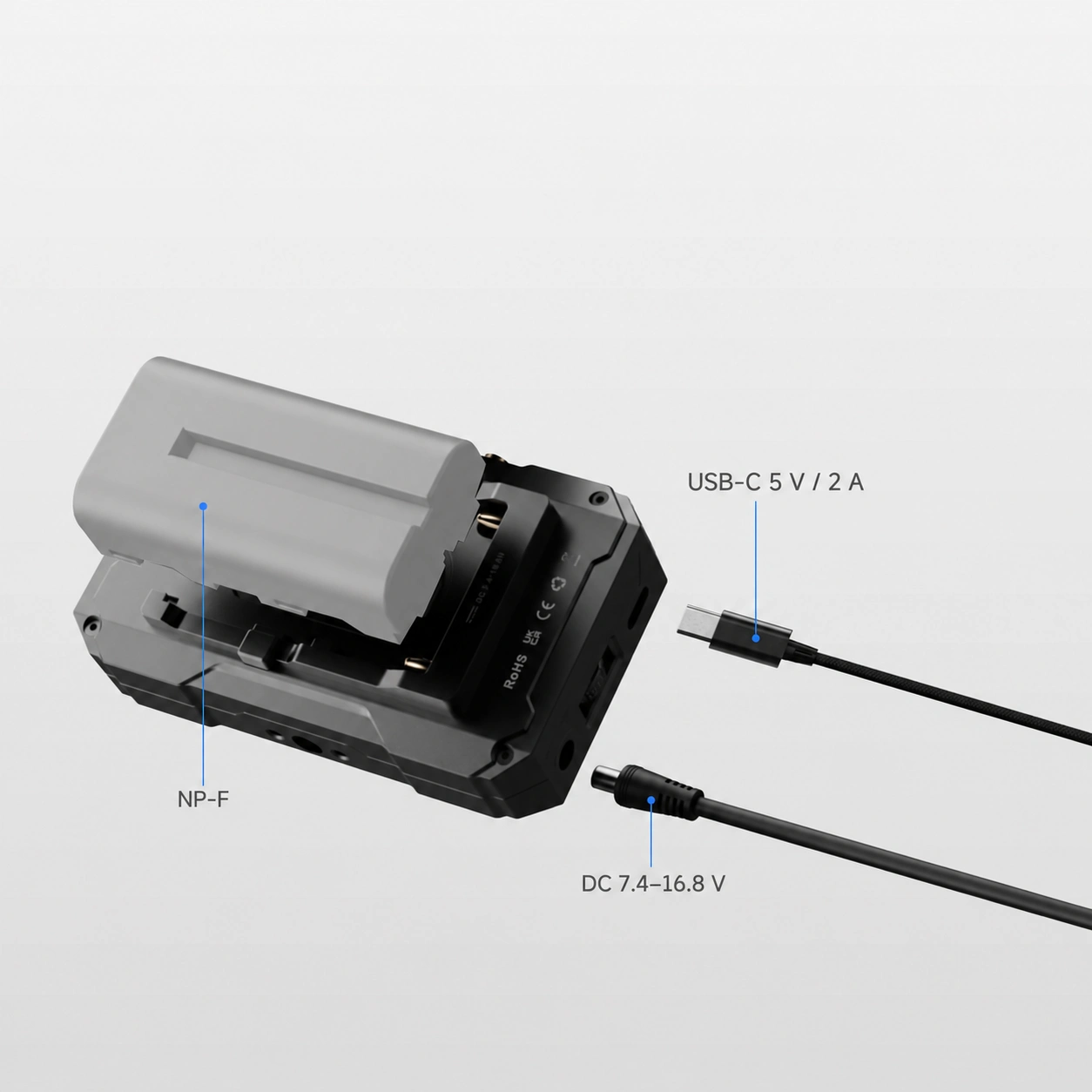

Az adót NP-F550/750/970 akkumulátorral, 7,4–16,8 V-os egyenárammal vagy legalább 2 A-es USB-C 5 V-os tápegységgel lehet táplálni. A DC-csatlakozó mérete 5,5 × 2,1 mm, pozitív középponttal. A TX-en található USB-C csatlakozó az áramellátáshoz szolgál; az RX-en látható UVC adatport egy külön megvásárolható vevőegységhez tartozik. Az akkumulátorok, tápegységek és tápkábelek nem tartoznak a csomaghoz. Az USB-C nem tölti az NP-F akkumulátort.
