RGBlink MSP 214 RX

Az RGBlink MSP 214 RX egy nagy sávszélességű, optikai DVI videóátviteli megoldás, amelyet 10 km-es távolságig terjedő jelhosszabbításra terveztek. Támogatja a DVI 1.0 és HDMI 1.3/1.4 (adapteren keresztül) szabványokat, és stabil, alacsony veszteségű videóátvitelt biztosít egymódusú és többmódusú optikai szálakon keresztül professzionális AV- és broadcast-alkalmazásokhoz.

Az MSP 214 RX az MSP 214 optikai extender vevő fele: az optikai szálról érkező jelet visszaalakítja DVI-jellé monitor, projektor vagy LED-vezérlő rendszer számára. A képet a külön megvásárolható MSP 214 TX adó küldi a szálba; a hatótáv akár 10 km.

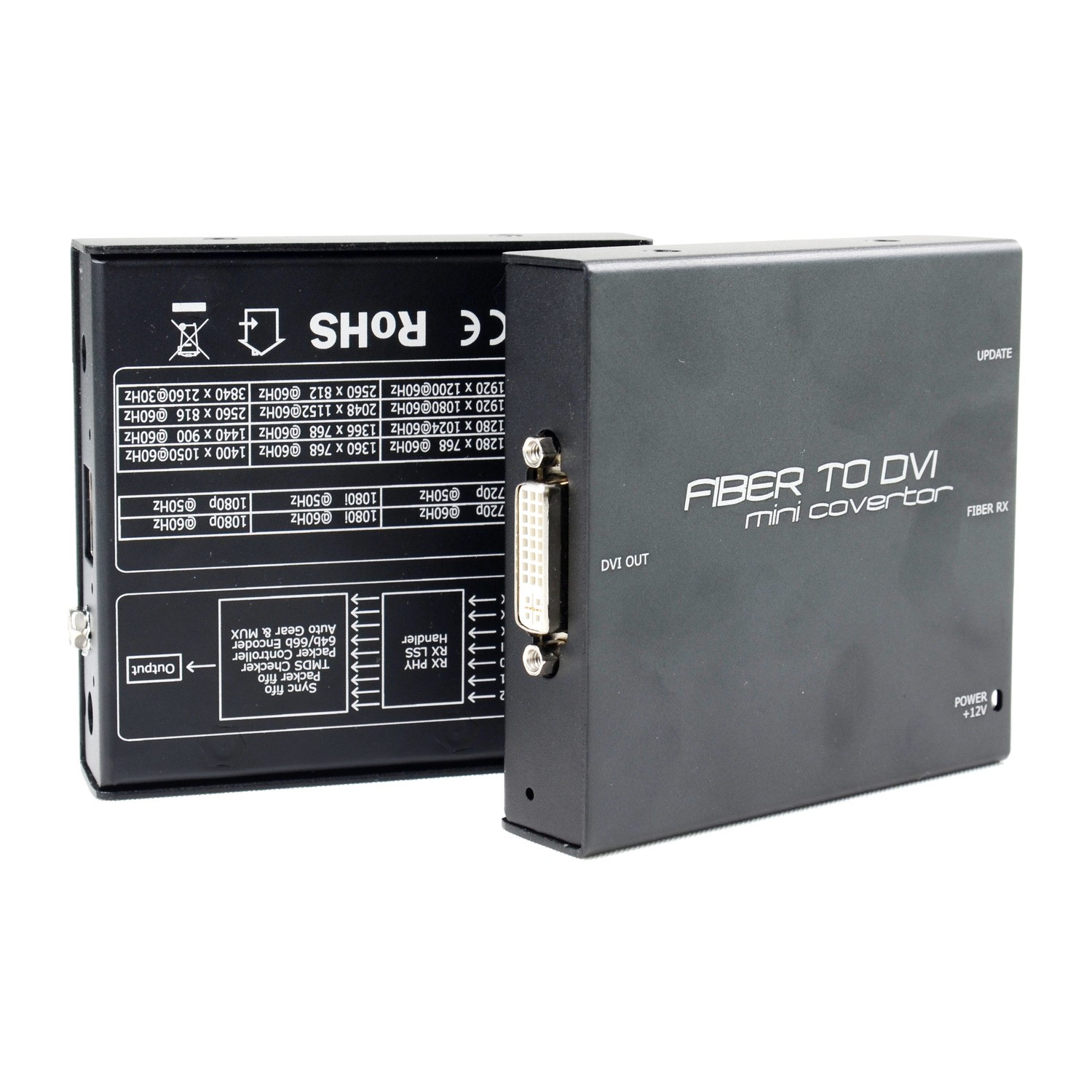

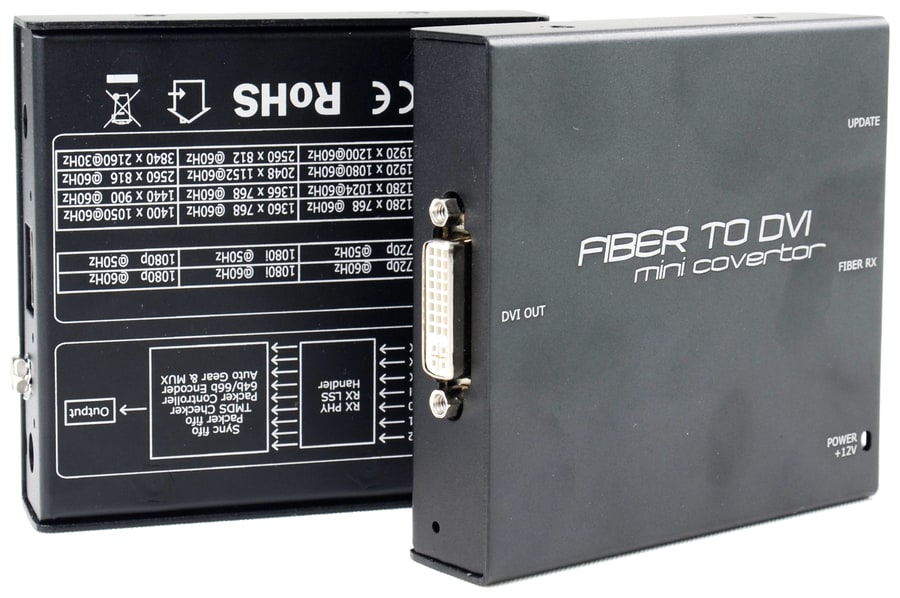

Optika–DVI vevő

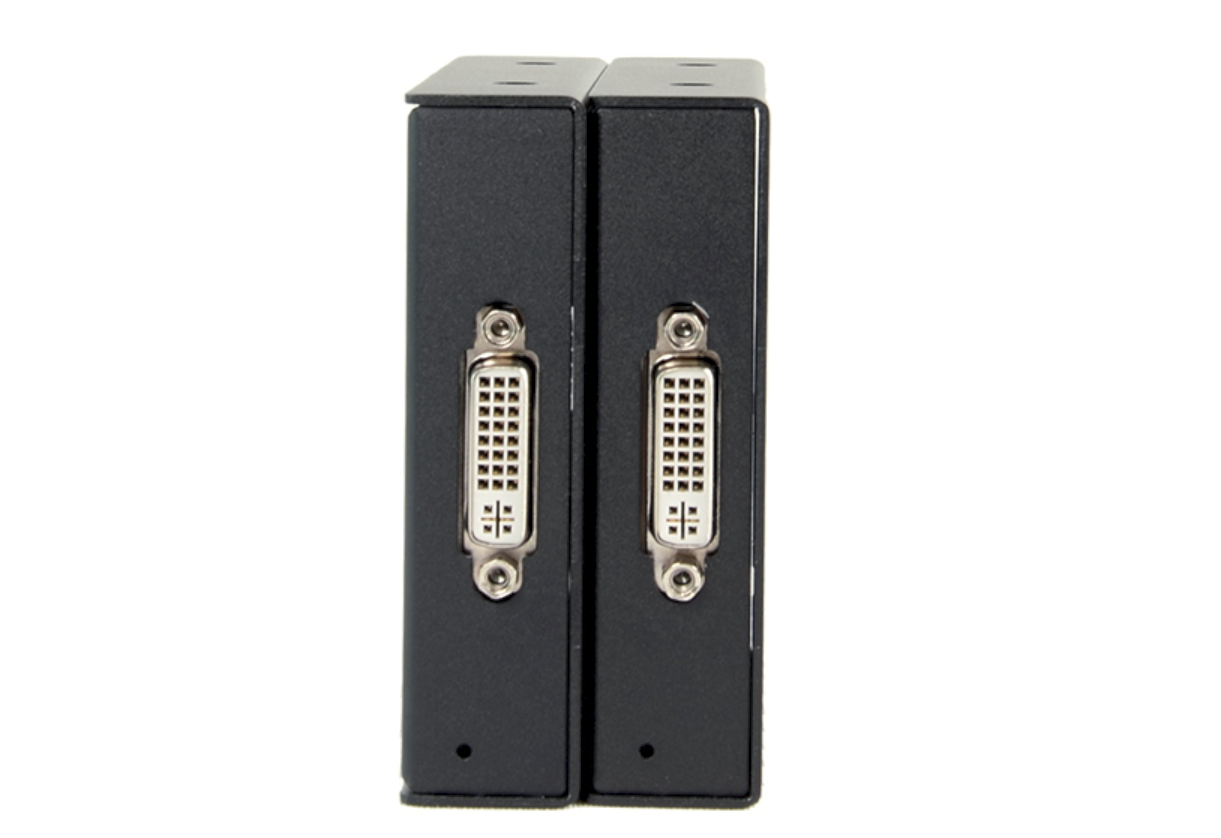

A DVI-I kimenetre DVI-s monitor, projektor vagy LED-fal vezérlőrendszer köthető. A vevő akár 2560 × 816 és 1920 × 1200 képpontos, 60 Hz-es VESA-felbontást, 30 Hz-en 3840 × 2160-at és 1080p60-ig SMPTE-formátumokat ad ki. Jelzőfény mutatja a jel jelenlétét, a tápot 12 V-os adapter adja.

Optika akár 10 km-re

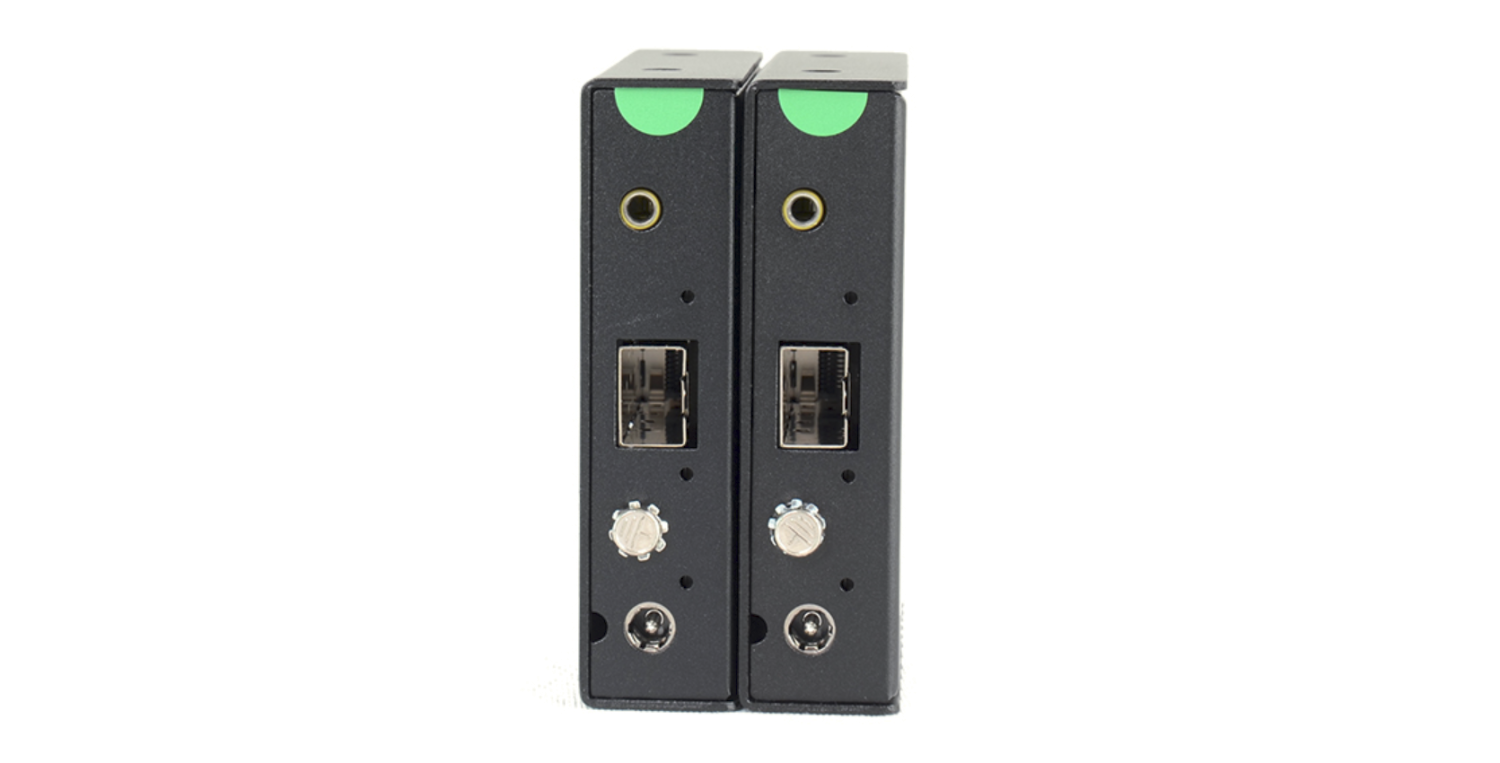

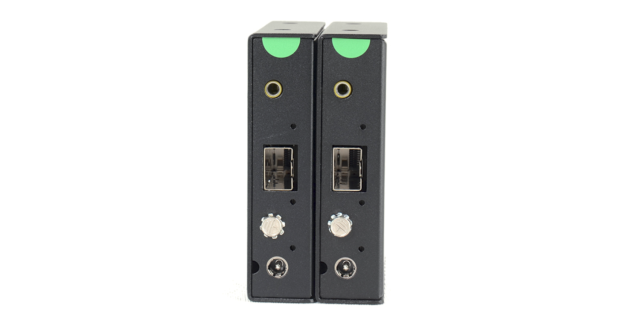

Az optikai interfész egy SFP+ foglalat LC-csatlakozóval kétszálas kábelhez. Egymódusú, 1310 nm-es modullal 10 Gb/s sebességgel akár 10 km-re, többmódusú, 1270 nm-es modullal 300 m-re viszi a jelet; a modulok üzem közben cserélhetők. Az UART-csatlakozó a firmware frissítésére szolgál, a földelőkapocs védi a statikus feltöltődéstől.

További információk

Az RGBlink MSP 214 RX egy nagy teljesítményű DVI szálas átviteli rendszer része, amely optikai szálak segítségével képes a videojeleket nagy távolságokra továbbítani. A maximális 10 Gbps átviteli sávszélességgel az MSP 214 támogatja a nagy felbontású videóformátumokat, beleértve a WUXGA (1920×1200@60), 2048×1152@60 és az ultra-széles felbontásokat 2560×816@60-ig, valamint a 4K 3840×2160@30-at.

DVI-I csatlakozókkal és SFP optikai interfésszel felszerelt MSP 214 RX támogatja az egy- és többmódusú iker magú szálakat LC csatlakozók használatával. Az egymódusú átvitel elérheti a 10 km-t, míg a többmódusú akár 300 m-es távolságot is támogat. Az egység kompatibilis a DVI 1.0 jelekkel és adapter segítségével a HDMI 1.3/1.4 jelekkel is, így professzionális AV-telepítésekhez, vezérlőtermekhez, műsorszóró környezetekhez, digitális jelzésekhez és nagy helyszíneken történő alkalmazásokhoz is alkalmas.

Az MSP 214 RX hot-plug-kompatibilis SFP modulokkal, robusztus környezeti toleranciával és kompakt formával rendelkezik, ami megkönnyíti az integrációt. Alacsony veszteségű optikai átvitele stabil képminőséget biztosít nagy távolságokon, ahol a hagyományos rézvezetékek használata nem praktikus.

Főbb jellemzők:

• Száloptikai DVI videoátvitel akár 10 km-ig
• Támogatja a DVI 1.0 és HDMI 1.3 / 1.4 szabványokat (adapteren keresztül)
• Maximális sávszélesség: 10 Gbps
• Támogatja a 3840×2160 @30 felbontást
• DVI-I 25+1 tűs video interfész
• SFP optikai interfész hot-plug támogatással
• Egymódusú és többmódusú szálakkal kompatibilis
• Alacsony veszteségű, nagy stabilitású optikai átvitel
• Kompakt és könnyű kialakítás
