RGBlink mini-edge SDI

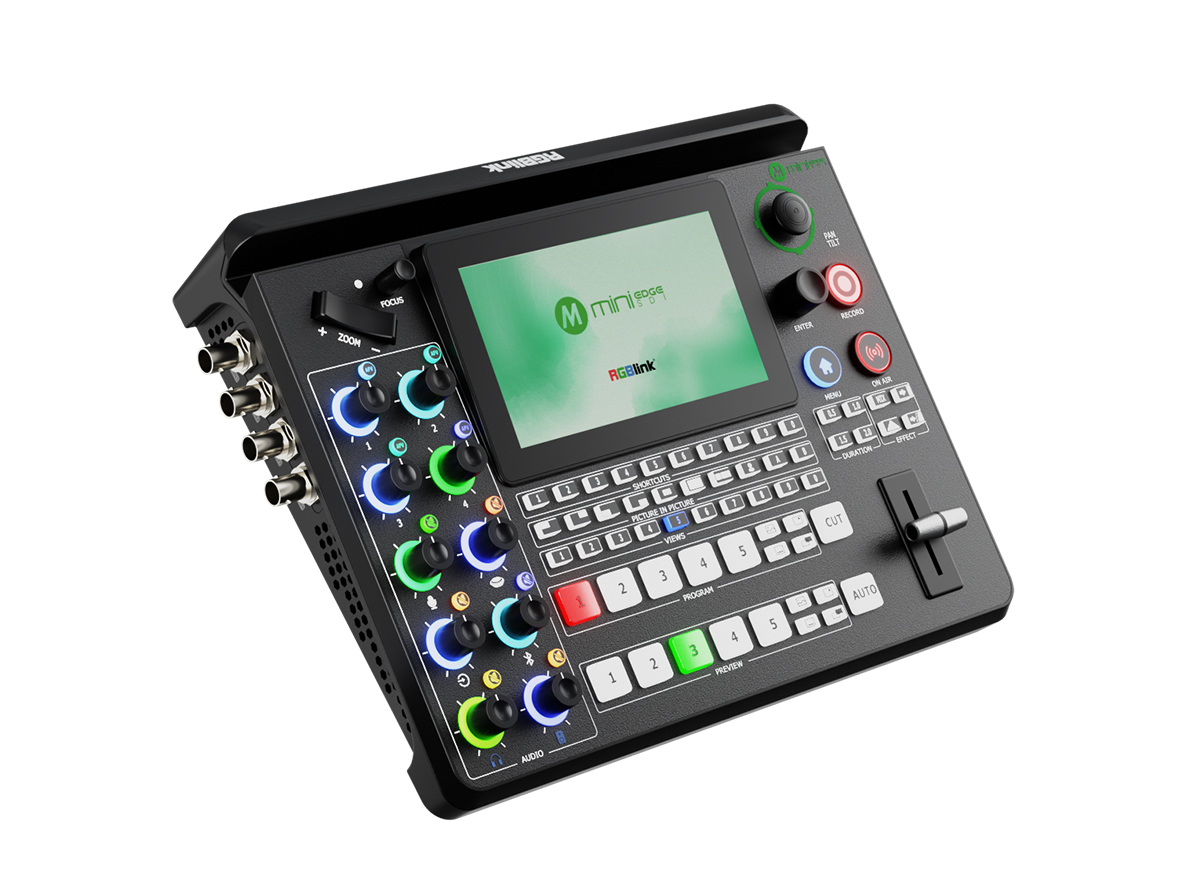

Az RGBlink mini-edge SDI egyetlen pultban egyesít tíz bemeneti csatlakozót – négy HDMI 2.0, négy 3G-SDI, egy USB kamera (UVC) és egy NDI | HX2 hálózati forrás –, nyolccsatornás hangkeverést, PTZ kameravezérlést, USB-meghajtóra történő felvételt és közvetlen hálózati streamelést. Iskolákba, sporteseményekre, istentiszteletekre, céges rendezvényekre és konferenciákra való.

A beépített 5,5 hüvelykes képernyő a multiview-t és a menüt mutatja, minden mást fizikai gombokkal, forgatógombokkal, T-barral és joystickkal kezel – számítógép nélkül.

Tíz bemenet egy pultban

A négy HDMI 2.0 bemenet (akár 4K60) mellé a mini-edge SDI négy BNC-s 3G-SDI bemenetet, egy USB-C bemenetet UVC kamerához és kétirányú hálózati NDI | HX2-t ad. A PROGRAM és PREVIEW sor 1–4. gombja a HDMI vagy SDI bemeneteket, az 5. gomb az UVC kamerát, az NDI forrást vagy az USB-meghajtón lévő fájlt választja. Két külön HDMI kimenet viszi a programot és a multiview-t akár 1080p60 felbontásban. A készülék mérete 291 × 222,6 × 71,3 mm, tápellátása USB-C PD-n keresztül történik.

Broadcast 3G-SDI bemenetek

Az oldalsó négy 3G-SDI bemenet 3G/HD/SD-SDI jelet fogad akár 1080p60 felbontásig kamerákról, PTZ kamerákról és más forrásokról. Az SDI hosszabb kábelen viszi a képet, mint a HDMI – a 3G-SDI akár 100 m-re is elviszi a jelet (RGBlink laboratóriumi mérés). A hátlapi HDMI 2.0 bemenetek akár 4096 × 2160 jelet fogadnak 60 Hz-en; az 1. HDMI bemenet HDCP 2.2-t, a többi HDCP 1.x-et támogat.

Csatlakozók

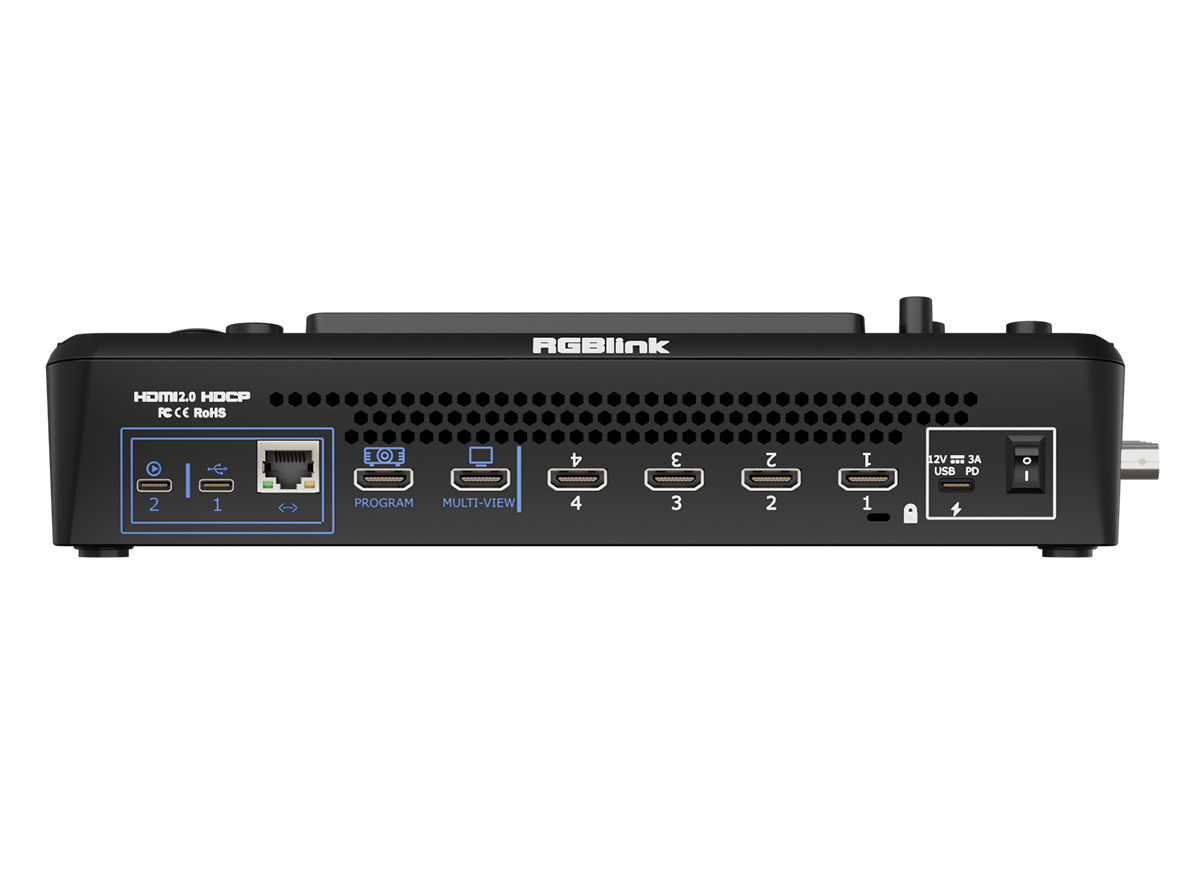

A hangoldalon egy XLR / 6,35 mm-es kombinált mikrofonbemenet 48 V-os fantomtáp-kapcsolóval, egy 6,35 mm-es TRS vonalbemenet, egy szimmetrikus 6,35 mm-es TRS kimenet és egy 3,5 mm-es fejhallgató-csatlakozó található. A hátlapon két USB-C port (stream és felvétel), RJ45 hálózat, program- és előnézeti (multiview) kimenet, négy HDMI bemenet és USB-C tápcsatlakozó van, a szemközti oldalon négy 3G-SDI bemenet.

Minden kézre esik

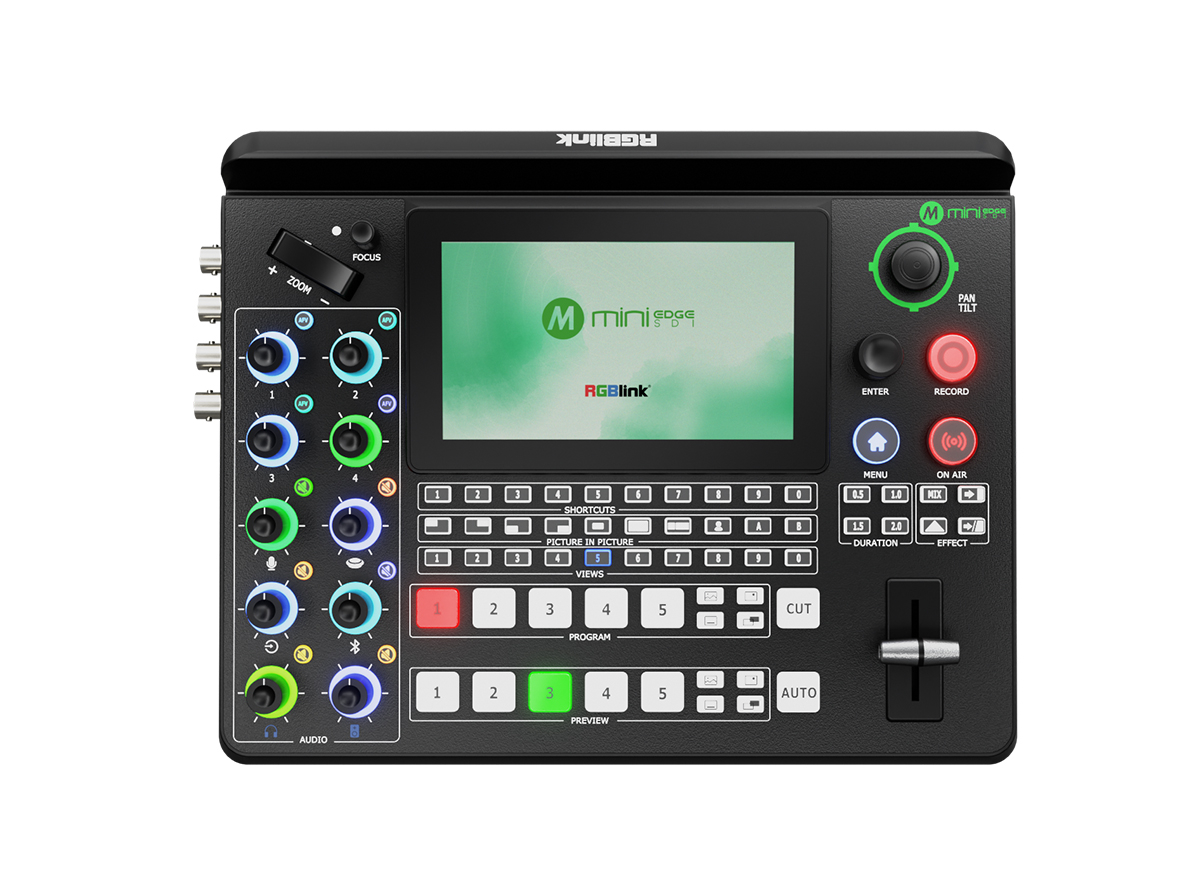

Az 5,5 hüvelykes képernyő a bemeneteket, a programot, a felvétel és a stream állapotát, valamint a menüt mutatja. Alatta a PROGRAM és PREVIEW sor, tíz gyorsgomb (SHORTCUTS), a kép a képben elrendezések (PICTURE IN PICTURE) és a mentett jelenetek (VIEWS) sora található. Az áttűnést a CUT, az AUTO gombbal vagy a T-barral indítja, hosszát (0,5–2 s) és effektjét a DURATION és EFFECT gombokkal választja. A RECORD és ON AIR gomb indítja a felvételt és a streamet.

Nyolccsatornás hangkeverés

A keverőbe a HDMI/SDI bemenetek négy beágyazott hangja és négy külső forrás kerül – mikrofon, vonalbemenet, USB-hang és Bluetooth. A színes gyűrűs forgatógombok az egyes források, a fejhallgató és a program hangerejét szabályozzák, az AFV és MUTE gomb a képpel együtt váltó hangot és a némítást. A mikrofon és egy kamerabemenet késleltethető, hogy a hang szinkronban legyen a képpel, a hangbemeneteken zajcsökkentés működik.

Rétegek és kép a képben

A jelenet háttérképből, két videorétegből (A és B) és a médiatár két grafikai rétegéből – logóból vagy feliratból – áll össze. A videorétegek a panel joystickjával és kapcsolójával méretezhetők, mozgathatók és vághatók, így a kép a képben vagy két egymás melletti forrás számítógép nélkül beállítható. Képeket, videókat és hangokat USB-meghajtóról tölthet a kapcsolóba.

Chroma key egy gombnyomással

A zöld vagy kék háttér előtt álló műsorvezetőt közvetlenül a kapcsolón, a Chroma Key gombbal kulcsolhatja ki: rövid nyomás bekapcsolja a kulcsolást, hosszú megnyitja a beállításokat. A webes alkalmazás hat kulcsszínt kínál – zöldet, kéket, narancsot, sárgát, ciánt és lilát. A kulcsolás beállításai az elrendezés többi részével együtt a jelenetekbe mentődnek.

Jelenetek és áttűnések

Akár 16 jelenet (VIEWS) tárolja szinte a teljes beállítást: a kép a képben elrendezést, a kulcsolást, a vágásokat, a forrásválasztást és a PTZ kamerák előbeállításait. A jelenetet egy gombbal hívja elő az előnézetbe, és áttűnéssel küldi a programba – az alapértelmezett keveréssel (MIX) vagy valamelyik 0,5–2 s hosszú DVE effekttel.

PTZ kamerák vezérlése

Akár négy PTZ kamerát vezérelhet közvetlenül a kapcsolóról VISCA vagy NDI protokollal: a joystick forgat és billent, a ZOOM kapcsoló zoomol, a FOCUS gomb élességet állít, megnyomva autofókuszra vált. A joystick megnyomása megnyitja a PTZ vezérlőképernyőt. Kiválasztott videoréteg esetén ugyanezek a kezelőszervek a réteg méretét és helyzetét állítják.

Stream, felvétel és webkamera

Etherneten keresztül a mini-edge SDI RTMP(S) protokollal akár négy platformra streamel egyszerre (négy platformhoz legalább 100 Mb/s feltöltés kell), az RGBlink TAO Cloudon keresztül akár 32 platformra. USB-C kábellel számítógéphez csatlakoztatva UVC webkameraként jelenik meg OBS, Zoom vagy Teams számára. A felvétel MP4 formátumban USB pendrive-ra vagy legfeljebb 2 TB-os SSD-re kerül, streamelés közben is. A kapcsoló webes alkalmazásból is kezelhető számítógépen, táblagépen vagy telefonon.

További információk

A mini-edge SDI négy 4K HDMI 2.0 bemenettel és négy 3G SDI bemenettel, egy UVC és egy NDI kétirányú bemenettel és kimenettel rendelkezik, támogatva a digitális beágyazott audio- és videojeleket PC-ről, kameráról és más eszközökről. Emellett analóg hangot fogad a 48 V-os fantomtápos mikrofonbemeneten és a vonalbemeneten, valamint Bluetooth-hangot.

Két különálló HDMI kimenet van a multiview előnézethez, a programhoz vagy a tesztábrához. Egy USB 3.0 kimenet támogatja a YUY2 és MJPEG rögzítési formátumokat, amelyek felismerhetők webkameraként a Facebook, YouTube, ZOOM stb. streaminghez. Az UVC port kétirányú, USB-lemezre történő felvételhez, vezeték nélküli hangszóróhoz vagy vezeték nélküli mikrofonhoz is használható, például az RGBlink AI mini eszközzel. Az NDI licenc engedélyezésével rendelkező ethernet port szintén kétirányú, az NDI kódoló és dekóder egyidejűleg működhet. A mini-edge SDI beépített 5,5 hüvelykes TFT panelje a menü kezelésére és a multiview megjelenítésére szolgál.

A mini-edge-hez képest a mini-edge SDI 4 további 3G SDI bemenettel és licencelésre kész kétirányú NDI be- és kimenettel rendelkezik, valamint zajcsökkentéssel rendelkezik az audio bemenetekhez. Egyébként ugyanazok a funkciók, mint a mini-edge, beleértve a dinamikus kimeneti vezérlést, a multiview-t, a kép a képben funkciót, a chroma key-t, az áttűnéseket, a PTZ kamerák közvetlen vezérlését és még sok más funkciót.

A mini-edge SDI webes alkalmazásból is kezelhető, a TAO Clouddal is integrálva van a távvezérléshez és a legalább 4 tartalmi platformra történő egyidejű újraáramoltatáshoz.

Fő jellemzők:

• Beépített 5,5 hüvelykes monitor
• 10 bemeneti csatlakozó (4× HDMI 2.0, 4× 3G-SDI, 2K UVC és 2K NDI)
• 6 testreszabható videocsatorna
• Maximum 8 csatorna hangkeveréshez
• 2 független HD HDMI csatorna
• 2K streaming és élő közvetítés IP-n és UVC-n keresztül
• A streaming támogatja az NDI | HX2-t
• Streaming és kezelés az RGBlink TAO Cloudon keresztül
• A PTZ-kamerák kézi valós idejű vezérlése, például zoomolás, forgatás és fókuszálás VISCA-n vagy NDI-n keresztül
• Harmadik féltől származó vezérlés és integráció az ingyenes RGBlink központi vezérlő protokollon keresztül
