RGBLink mini-ISO

Az RGBLink mini-ISO egy hordozható és sokoldalú videokapcsoló, amely négy SDI- és HDMI-bemenetet, valós idejű előnézetet, PTZ-kameravezérlést és többplatformos streaming-támogatást kombinál a professzionális videokészítéshez. A programot USB-meghajtóra rögzíti, akár négy platformra streamel, és a számítógép webkameraként ismeri fel.

A mini-ISO elfér a tenyérben, mégis kezel négy SDI kamerát, négy HDMI forrást és hálózati NDI-t. Kisebb közvetítésekhez, előadásokhoz, istentiszteletekhez és koncertekhez való, ahol egyetlen ember kapcsolja a képet, keveri a hangot és közben streamel.

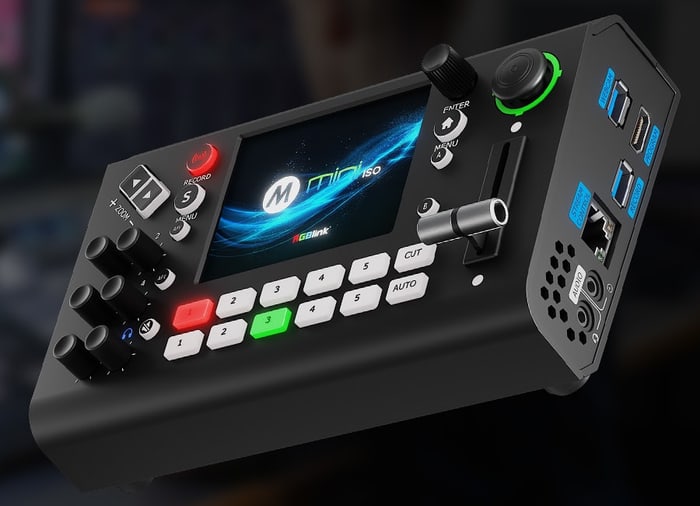

Tíz bemenet egy tenyérnyi kapcsolóban

A mini-ISO mindössze 197 × 113 × 60 mm-es és 0,6 kg-os, mégis fogad négy HDMI 2.0 forrást akár 4K60-ig, négy SDI kamerát, egy USB kamerát (UVC) és egy hálózati NDI forrást; ezekből öt csatornát kapcsol élőben. USB-C PD-ről (12 V / 2,5 A) működik, így elfér egy hátizsákban vagy egy kis asztalon a kamera mellett.

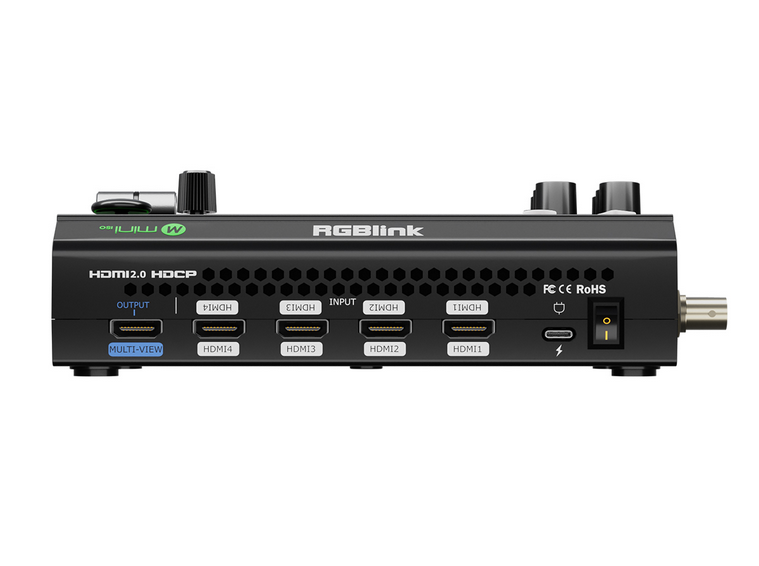

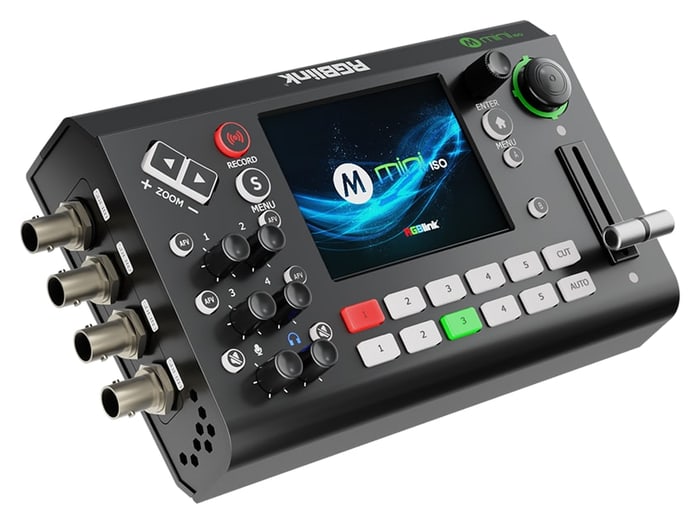

Négy HDMI vagy SDI csatorna

A négy bemeneti csatorna mindegyike HDMI 2.0 (akár 4096 × 2160p60, HDCP 1.4) vagy SDI (akár 1080p60) jelet fogad; az ötödik csatorna az UVC-n csatlakozó USB kameráé (1080p60) vagy egy hálózati NDI | HX2 forrásé. Két HDMI 1.3 kimenet ad multiview-t, programot vagy tesztábrát a monitorokra, a program pedig NDI-ként is kiküldhető a hálózatra.

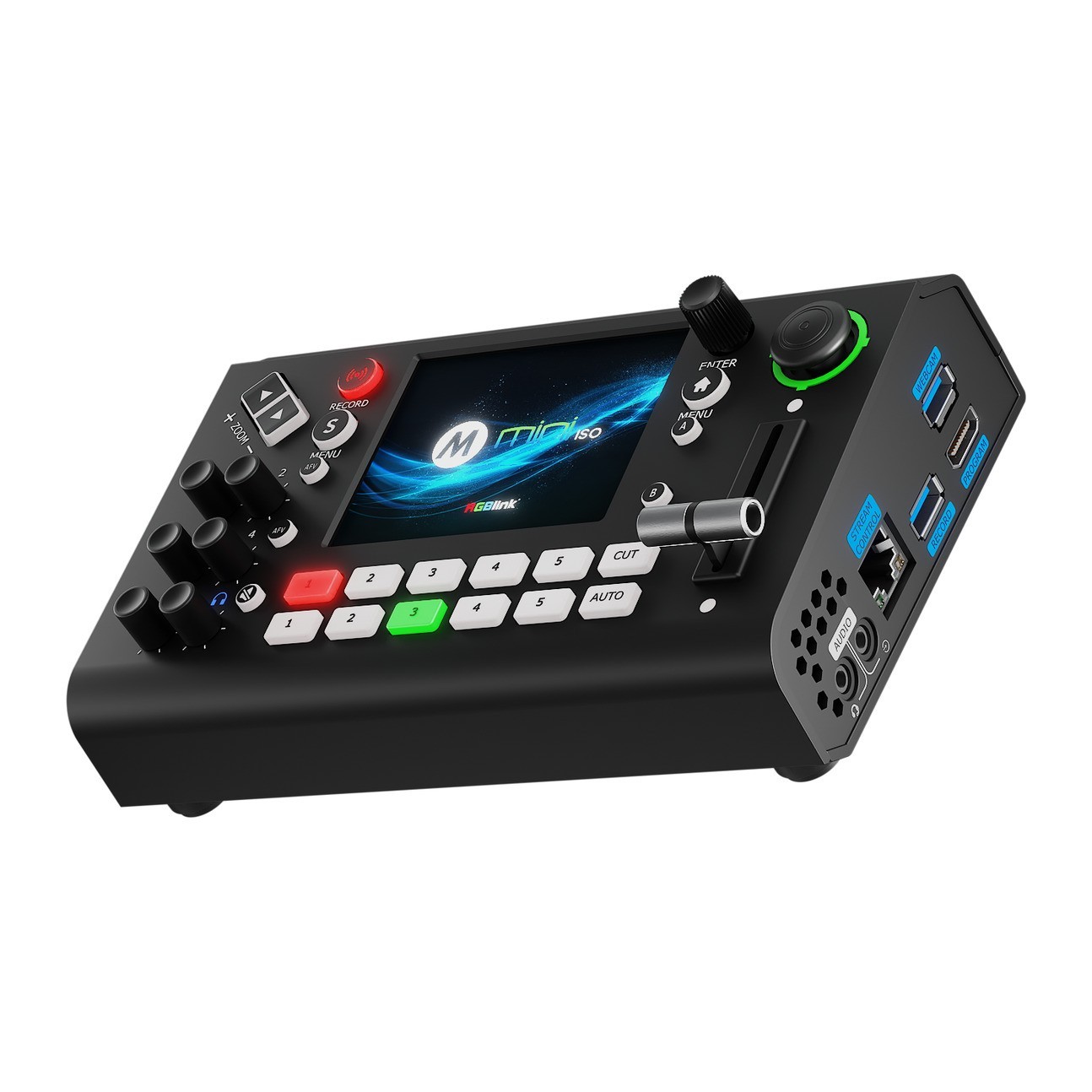

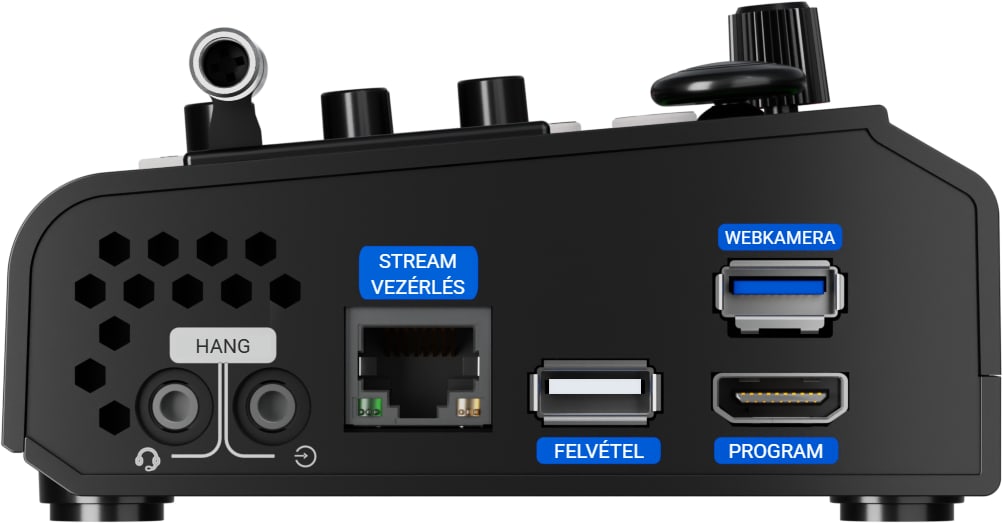

Csatlakozók az oldalán

A streamelésre és vezérlésre szolgáló hálózati port mellett a mini-ISO-n van USB-A a pendrive-ra való felvételhez, USB-A a számítógép felé menő webkamera-kimenethez, HDMI programkimenet és 3,5 mm-es hangcsatlakozók – bemenet és fejhallgató-kimenet.

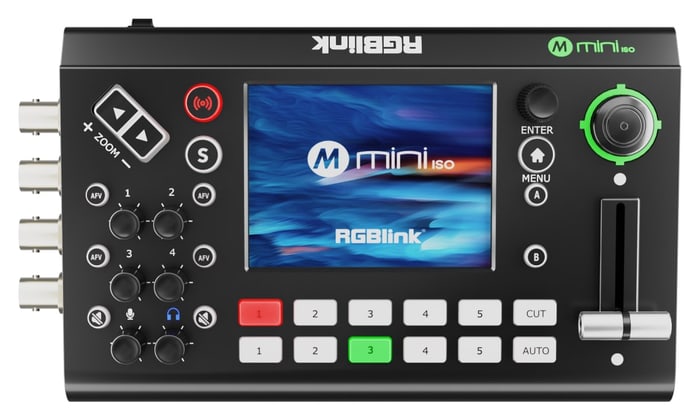

Érintőképernyő, T-bar és 15 áttűnés

A 3,5″-os érintőképernyő mutatja a menüt, a jelek előnézetét és az adás állapotát. Az előnézet és a program forrását az 1–5 gombokkal választja, a váltás vágással (CUT), automatikusan (AUTO) vagy T-barral történik, 15 áttűnési effektus egyikével. A monitoron a multiview az összes csatornát mutatja hanggal, a felvétel állapotával és a mentett jelenetekkel.

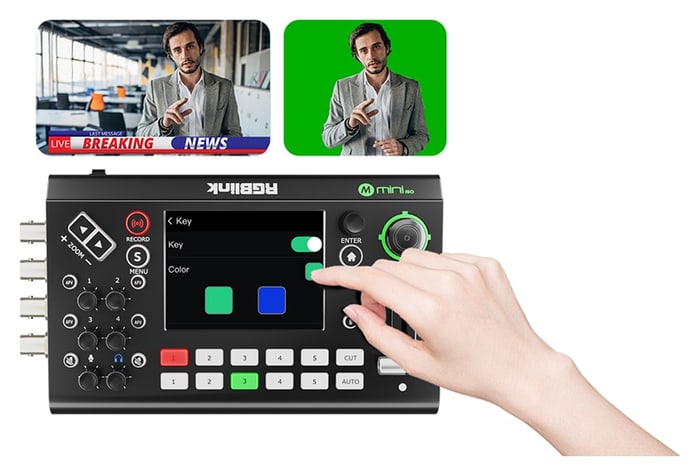

Chroma key számítógép nélkül

A kulcsszínt – zöldet vagy kéket – közvetlenül a kapcsoló kijelzőjén választja ki, alkalmazás nélkül, így a műsorvezető virtuális háttér vagy grafika elé kerül. Luma key és kép a képben funkció is rendelkezésre áll.

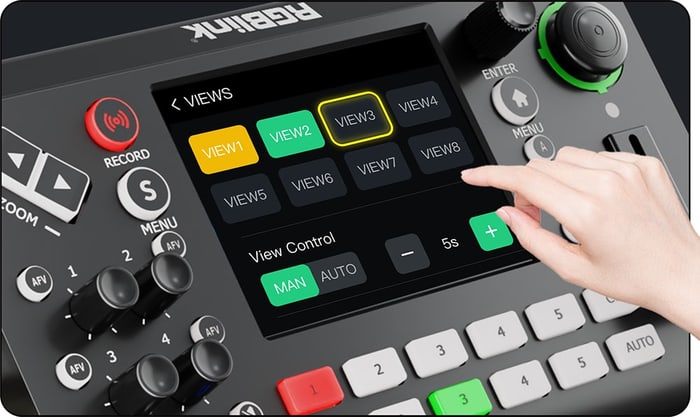

Nyolc mentett jelenet

A kész beállítást – kép a képben, kulcsolás, kiválasztott források és a PTZ kamerák mentett pozíciói – nyolc jelenet (VIEWS 1–8) egyikébe menti, és később egyetlen érintéssel előhívja. Jól jön visszatérő műsoroknál, előadásoknál vagy előadóváltáskor.

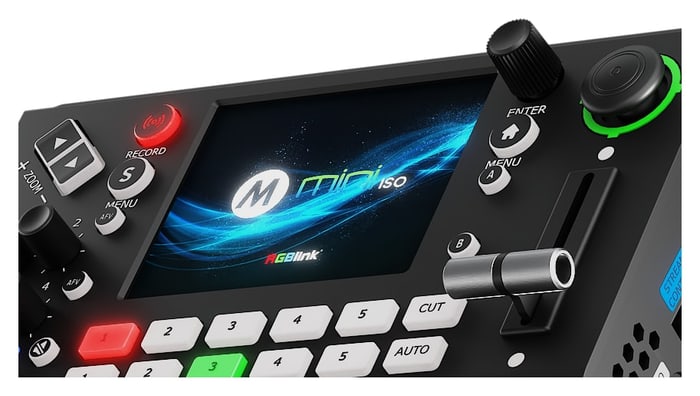

PTZ kamerák vezérlése

Az ötirányú joystick és a zoomkapcsoló akár öt hálózati PTZ kamerát vezérel IP VISCA protokollon – forgatás, döntés, zoom és élesség. A kamerák pozíciói előbeállításként menthetők, és egy gombnyomással előhívhatók.

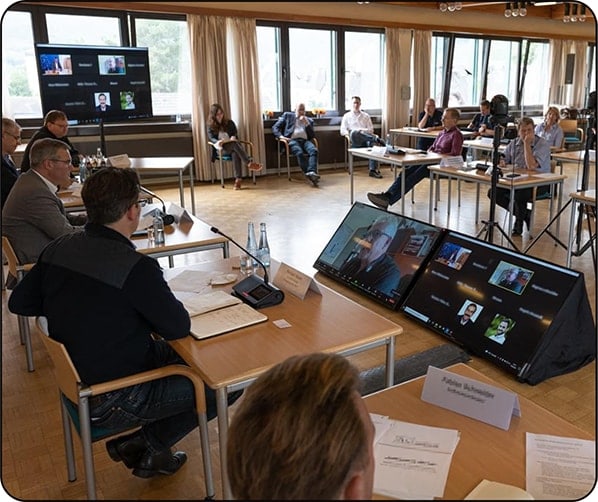

Streaming, felvétel és webkamera

Etherneten keresztül a mini-ISO RTMP(S)-en egyszerre akár négy platformra streamel, és telefonról vagy számítógépről az RGBlink TAO Cloudon át is vezérelhető. Egy gombbal MP4-be rögzíti a programot USB-meghajtóra (akár 16 Mb/s, FAT32 vagy exFAT); az egyes bemenetek külön felvételét (ISO) nem támogatja. Az USB-kimenetet a számítógép webkameraként ismeri fel (YUY2/MJPEG).

Koncertek, sport és konferenciák

A négy SDI bemenet nagyobb távolságból is fogadja a profi kamerákat, a HDMI és SDI bemenetekbe ágyazott hangot pedig két külső csatornával keveri. A kompakt kapcsoló így kiszolgál egy klubkoncertet, egy sportversenyt vagy egy céges konferenciát is.

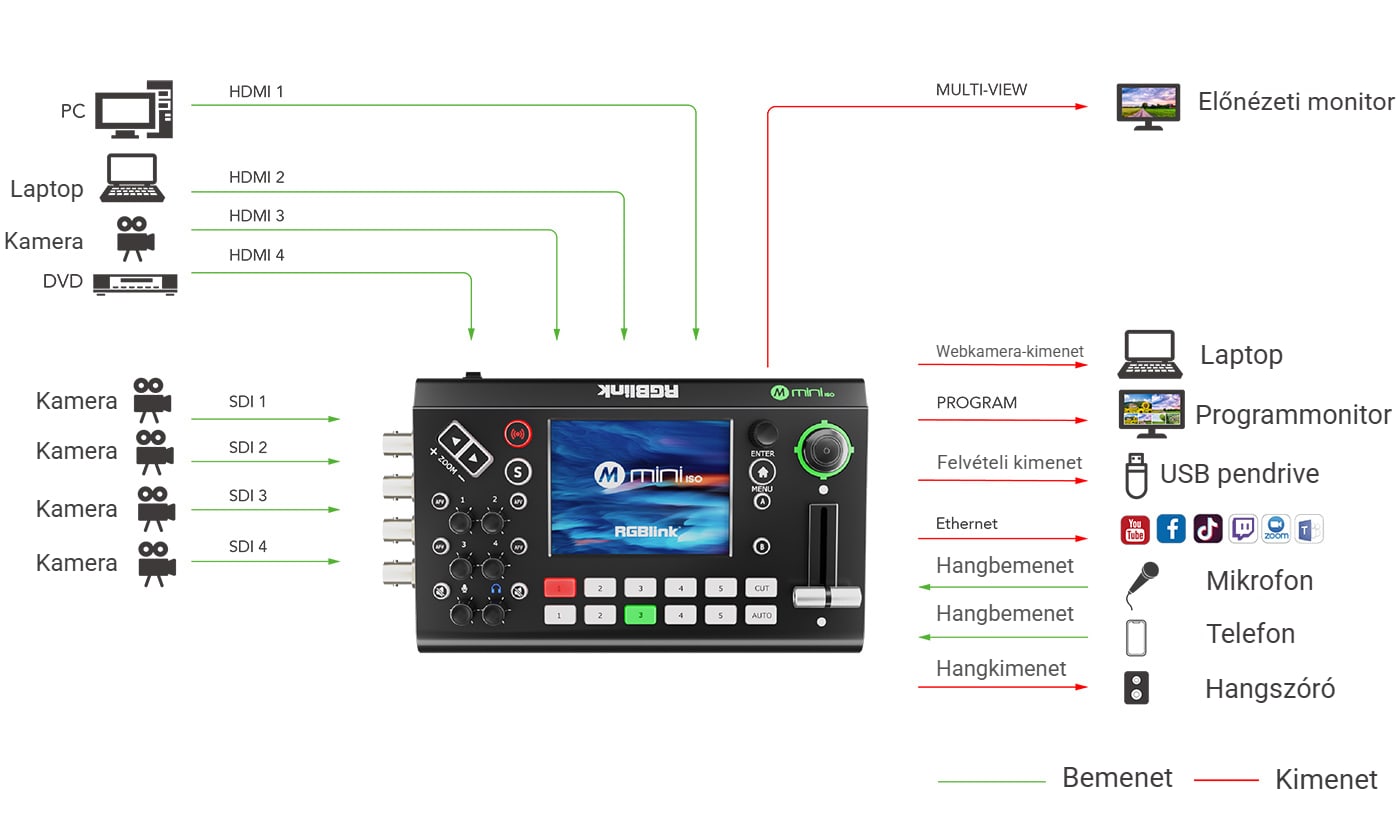

Bekötési példa

Balra a források: számítógép, laptop, kamera és lejátszó a HDMI 1–4 bemeneteken, valamint négy kamera az SDI 1–4-en. Jobbra a kimenetek: előnézeti monitor (multiview), laptop a webkamera-kimeneten, programmonitor, USB pendrive a felvételhez és a hálózat a streamhez; mikrofon és telefon a hangbemeneteken, hangszóró a kimeneten.

További információk

Az RGBLink Mini-ISO egy fejlett, mégis kompakt videokapcsoló, amelyet olyan alkotók és szakemberek számára terveztek, akiknek nagy teljesítményű, hordozható megoldásra van szükségük a videokészítéshez. A négy SDI és HDMI 2.0 bemenettel rendelkező Mini-ISO akár 4K@60 felbontást is támogat, így tökéletesen alkalmas a PC-kről, kamerákról és más forrásokból érkező videók zökkenőmentes integrálására.

A 3,5 hüvelykes érintőképernyő intuitív felületet biztosít a menükezeléshez, a jelelőnézethez és a valós idejű állapotfigyeléshez. A kettős HDMI 1.3 kimenet lehetővé teszi a többnézetes előnézetet, a programmegjelenítést vagy a tesztminták létrehozását, így biztosítva az átfogó kimeneti lehetőségeket.

A beágyazott hangkeverés támogatásával négy HDMI/SDI-csatornáról és két külső csatornáról a Mini-ISO professzionális hangzást biztosít. USB 2.0 rögzítési funkciója exFAT vagy FAT32 formátumban rögzíti a tartalmat akár 16 Mbps bitrátával, míg az USB webkamera kimenete egyszerűvé teszi a streaminget a platformokra.

A készülék 15 átmenet-effektust, AUTO és WIPE kapcsolási módot, valamint fejlett Chroma Key és Luma Key opciókat támogat. A PTZ-kamerák beállításához a Mini-ISO precíz vezérlést kínál az 5 irányú joystickon keresztül és az IP VISCA protokoll kompatibilitást, kiegészítve az előre beállított beállítások mentésével és egy kattintással történő előhívásával.

A Mini-ISO zökkenőmentesen integrálódik a TAO Cloudba a mobil és asztali vezérléshez, és támogatja az RTMP(S) streaminget akár négy platformra egyidejűleg. Kompakt kialakításának köszönhetően ideális az útközbeni produkciókhoz, akár a stúdióban, akár a helyszínen.

Főbb jellemzők:

• Sokoldalú bemenetek: Négy SDI és HDMI 2.0 bemenet, amelyek akár 4K@60 felbontást is támogatnak.
• Kompakt kialakítás: Hordozható és könnyen hordozható a különböző környezetekben való rugalmas használathoz.
• Felhasználóbarát kezelőfelület: 3.5 hüvelykes érintőképernyő az egyszerű kezeléshez, előnézethez és felügyelethez.
• Kettős HDMI kimenet: Több nézetből álló előnézetekhez, programmegjelenítésekhez vagy tesztmintákhoz.
• Hangkeverés: 4 csatornás HDMI/SDI beágyazott hang plusz 2 külső hangcsatorna.
• USB-felvétel: Egy gombnyomásos rögzítés exFAT vagy FAT32 formátumban, akár 16 Mbps bitrátával.
• PTZ kameravezérlés: Joystick és kapcsoló a pontos IP VISCA protokoll szerinti vezérléshez, előre beállított értékekkel.
• Streaming képesség: RTMP(S) streaming egyidejűleg akár négy platformra.
• Fejlett effektek: 15 átmenet, Chroma Key (zöld/kék) és Luma Key támogatás.
• Felhővezérlés: TAO Cloud integráció a mobil és asztali vezérléshez.
