RGBlink mini-max

Az RGBlink mini-max egy kompakt, 4K felbontású, all-in-one videó kapcsoló és streaming megoldás, amelyet professzionális élő produkciókhoz terveztek. HDMI, 12G-SDI, USB-C/UVC és NDI video bemenetekkel, integrált PTZ kamera vezérléssel, fejlett audio keveréssel, valamint kiváló minőségű streaming és felvételi funkciókkal rendelkezik, mindezt egy hordozható hardver egységben.

A mini-max konferenciákra, előadásokra, céges rendezvényekre, sportközvetítésekre és stúdióadásokra készült – mindenhová, ahol egyetlen operátor kezeli egyszerre a kamerákat, a hangot, a grafikát, a felvételt és a streamet. Mindezt egyetlen pultba sűríti érintőképernyővel és fizikai kezelőszervekkel.

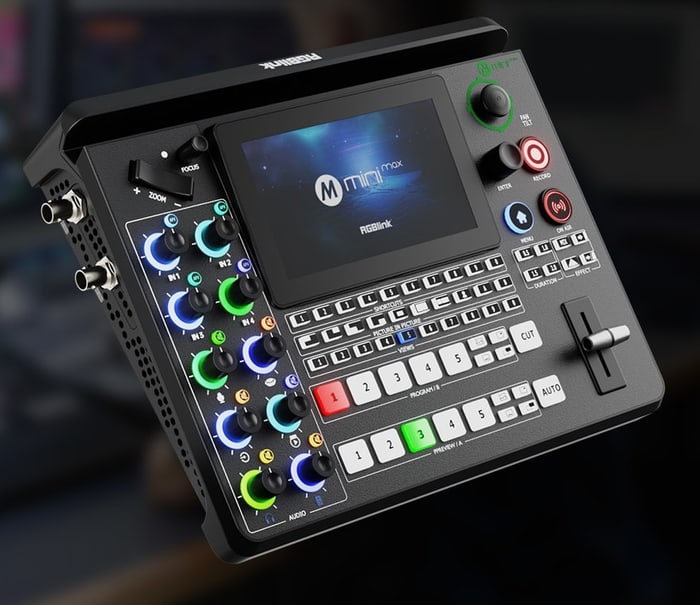

Teljes 4K vezérlőterem egy készülékben

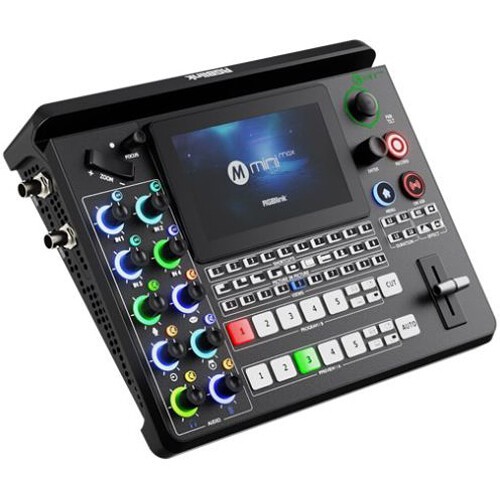

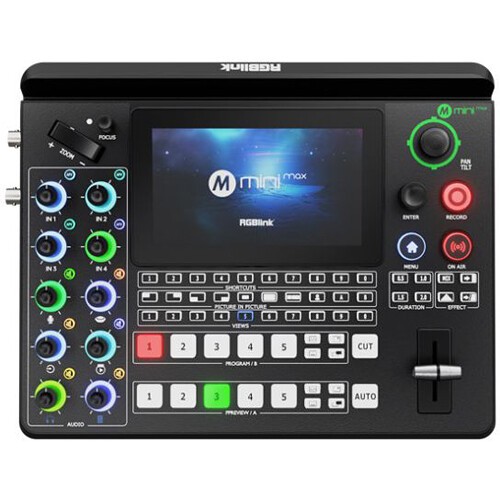

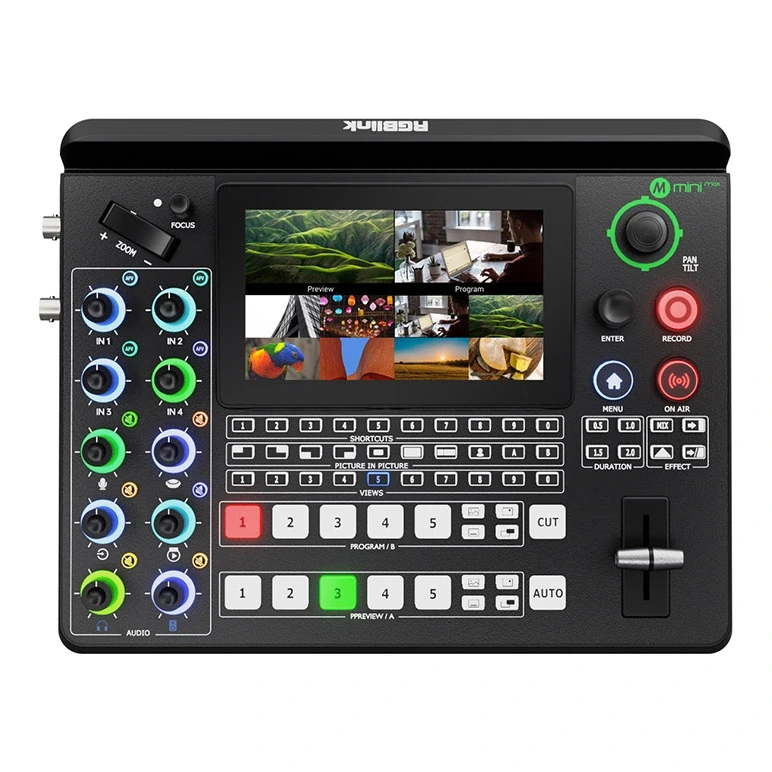

A mini-max a mini-edge sorozatra épül, és valódi 4K működést hoz: a HDMI 2.0 bemenetek mellé két 12G-SDI broadcast bemenet került, a program pedig 4K60-ban megy ki – monitorra, felvételre és streamre. Az 5,5 hüvelykes érintőképernyő a multiview-t és a menüt mutatja, a fizikai gombok, a T-bar és a joystick pedig kéznél maradnak. A készülék mérete 291 × 223 × 70 mm, tömege 1,48 kg.

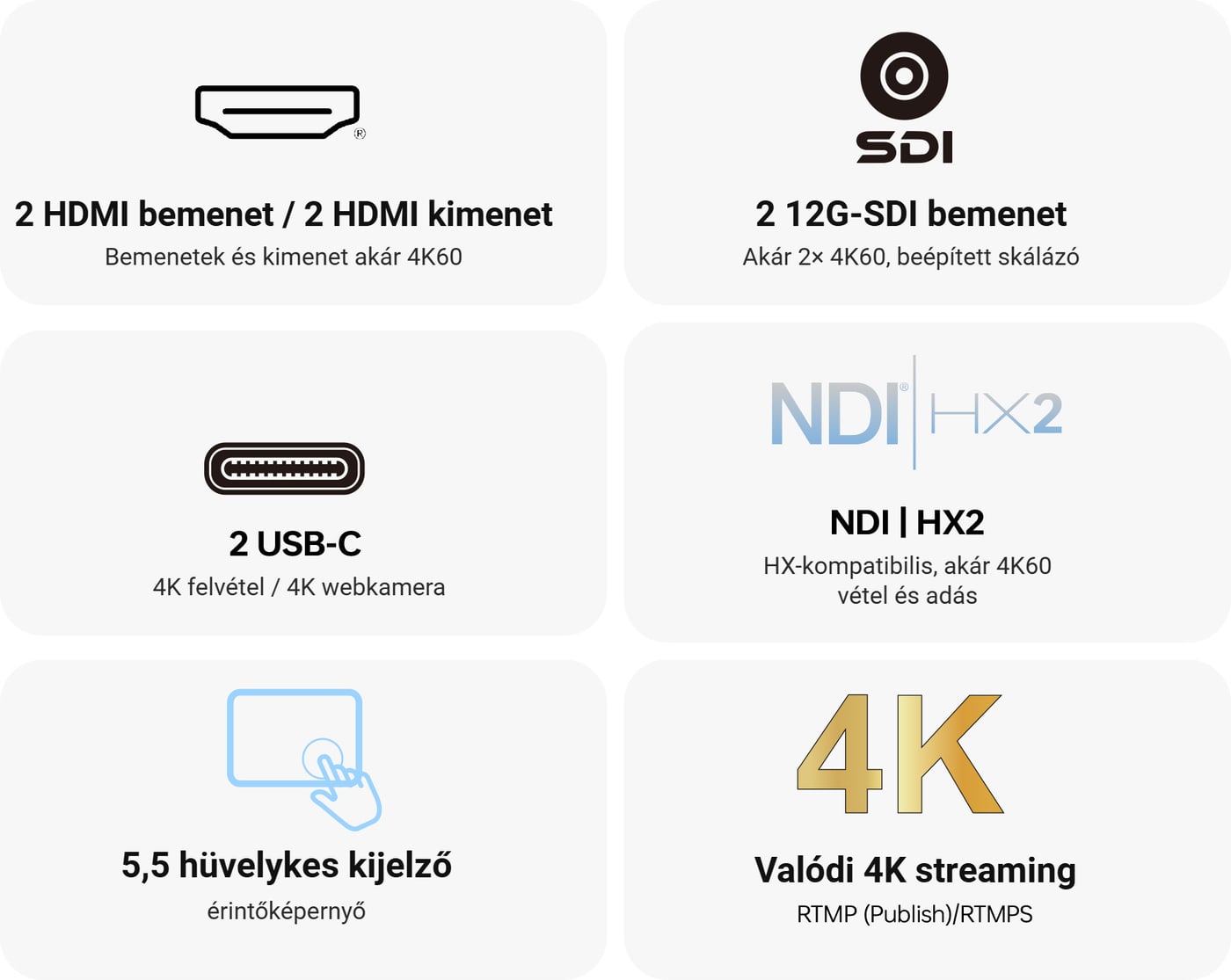

Első ránézésre

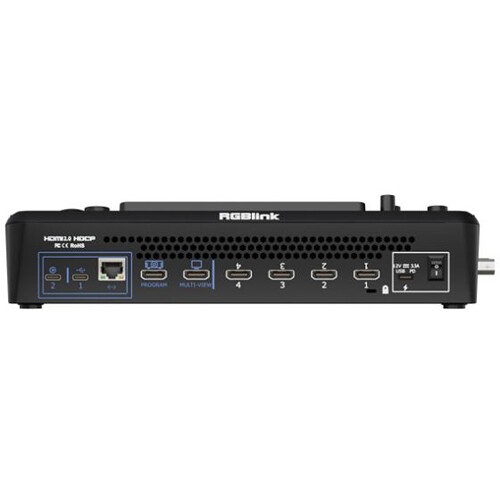

Hat bemeneti csatorna, két HDMI kimenet, két USB-C port és hálózat NDI | HX2 támogatással. A két HDMI csatorna mindegyike két csatlakozó közül választ, így négy HDMI forrás maradhat tartósan a kapcsolóra kötve, kábelcsere nélkül.

Hat bemenet, köztük 12G-SDI

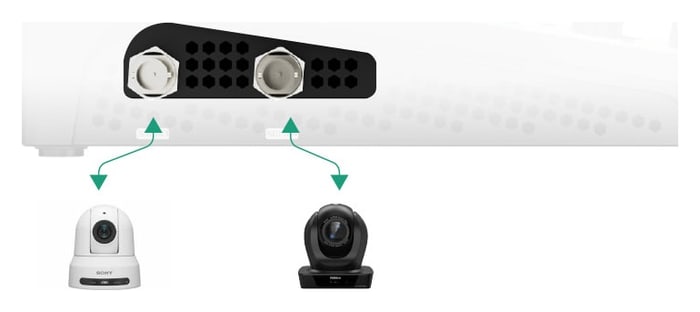

Az 1. és 2. csatorna két-két HDMI 2.0 csatlakozó közül választ (HDMI 1/2 és HDMI 3/4), a 3. és 4. csatorna 12G-SDI bemenet BNC csatlakozón profi kamerákhoz és hosszabb kábelekhez – a 12G-SDI akár 60 m-re is elviszi a jelet. Az 5. és 6. csatorna USB kamerát (UVC), hálózati NDI | HX2 forrást vagy médialejátszót fogad; bekapcsolt UVC mellett a másik csatorna NDI-re marad. A HDMI és SDI bemenetek akár 2160p60 jelet is fogadnak.

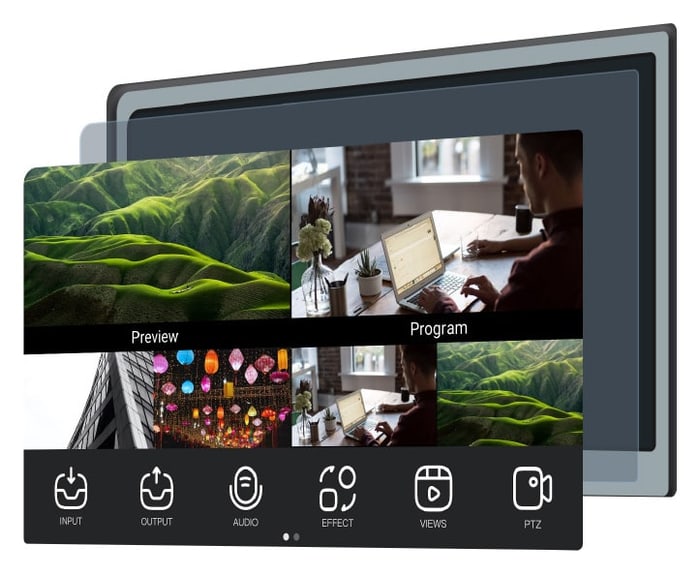

Előnézet, program és multiview

A HDMI 1 kimenet 1080p60 multiview képet ad a monitorra – előnézet, program és a bemenetek hangszintjelzővel –, és AUX segédkimenetre is átkapcsolható. A HDMI 2 kimenet a programot akár 4K60-ban adja; ugyanez a kép megy az USB webkamerára, az RTMP streambe és az NDI kimenetre. Az előnézet és a program forrását gombokkal vagy közvetlenül az érintőképernyőn választja ki.

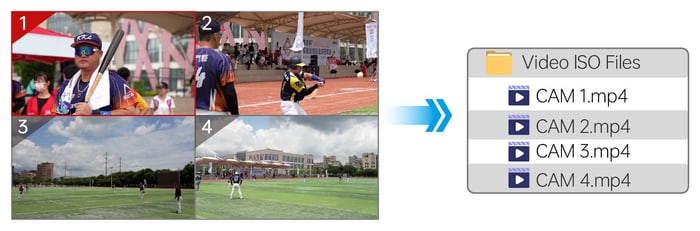

Felvétel USB-re, akár több csatornán

A program akár 4K60-ban, legfeljebb 32 Mb/s bitrátával kerül exFAT formátumú USB pendrive-ra (128 GB-ig) vagy SSD-re (2 TB-ig). Ha a program felvételét 1080p60-ra csökkenti, mellé három bemenetet is rögzíthet külön fájlként a későbbi vágáshoz. Összesen 1× 4K60, 2× 4K30, 1× 4K30 + 2× 2K60 vagy 4× 2K60 felvételre képes. A felvétel streamelés közben is fut.

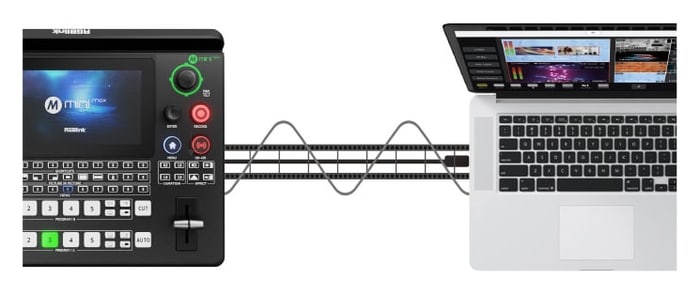

Streaming számítógép nélkül vagy webkameraként

Etherneten keresztül a mini-max egyszerre akár négy RTMP(S) platformra streamel közvetlenül, a beépített TAO Clouddal pedig egyszerre akár 32 platformra. USB-C kábellel a számítógép 4K UVC webkameraként ismeri fel, így a program OBS-ben, Zoomban vagy Teamsben is használható. Négy platformra egyszerre legalább 100 Mb/s feltöltési sebesség kell.

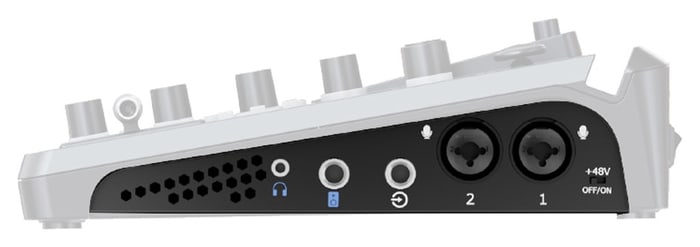

Hang, mint egy keverőpulton

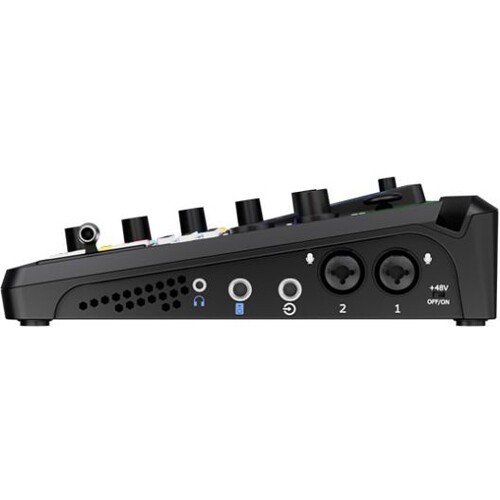

Két kombinált XLR/6,35 mm-es mikrofonbemenet (a MIC 1 48 V-os fantomtáppal), 6,35 mm-es vonalbemenet, Bluetooth és beágyazott hang négy HDMI/SDI bemenetről – összesen nyolc csatorna a keverésben. A hang követheti a képet (AFV), a mikrofonok és kamerák késleltethetők, hogy szinkronban maradjanak a képpel, a hangerőt, a némítást és a lehallgatást pedig a panel gombjaival állítja. Kimenetek: 6,35 mm-es vonal és 3,5 mm-es jack.

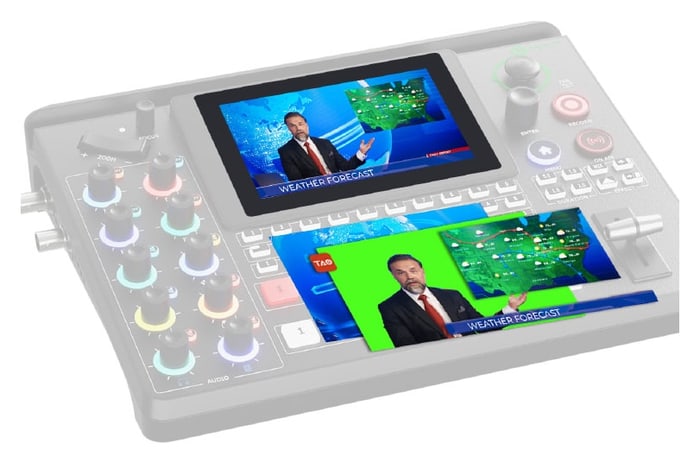

Rétegek, kép a képben és grafika

A jelenet két teljes értékű videórétegből áll egy háttérkép felett, ehhez két grafikai réteg adható a médiatárból – alsó harmados feliratok vagy logó. Mindkét videóréteg méretezhető, mozgatható és vágható, így kép a képben, két forrás egymás mellett vagy grafika előtt álló műsorvezető számítógép nélkül beállítható. Egy érintéssel a kimenet függőleges 9:16 formátumra is váltható.

Chroma key és luma key

A zöld vagy kék háttér előtt álló műsorvezetőt közvetlenül a kapcsolón, alkalmazás nélkül kulcsolhatja ki: a színt a listából választja, a toleranciát az érintőképernyőn finomhangolja. A webes alkalmazásban bármilyen szín kulcsolható. Luma key is rendelkezésre áll, a kulcsolás beállításai pedig az előre beállított jelenetekbe menthetők.

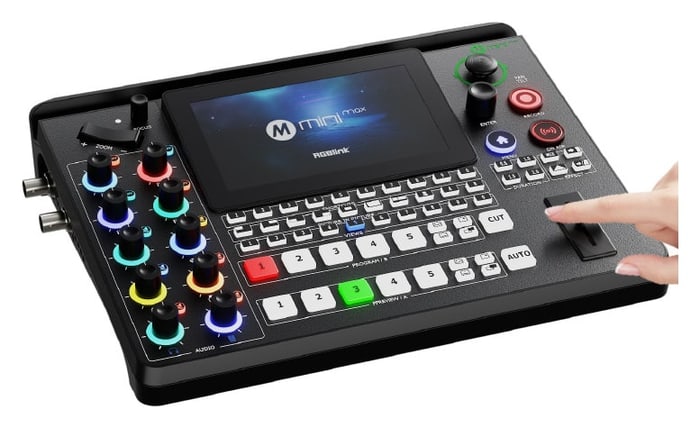

Áttűnések és mentett jelenetek

Az előnézet és a program között vágással (CUT), automatikus áttűnéssel (AUTO) vagy a T-barral vált; a keverés mellett a mini-max számos DVE effektet kínál állítható időtartammal. Akár 10 előre beállított jelenet őrzi meg a teljes beállítást – rétegelrendezést, forrásokat, kulcsolást, grafikát, hangot, sőt a PTZ kamerák helyzetét és élességét is –, és a VIEWS sor egyetlen gombjával előhívható.

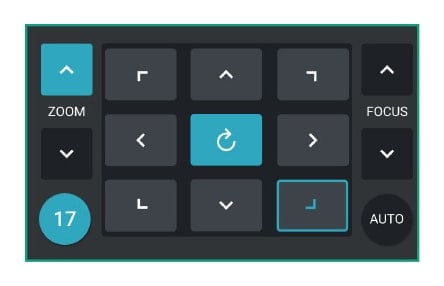

PTZ kamerák vezérlése a kapcsolóról

Az azonos hálózaton lévő PTZ kamerákat közvetlenül a mini-maxról vezérli IP VISCA protokollon: a joystick forgat és dönt, a panel kapcsolói a zoomot és az élességet állítják. A kamerák helyzete az előre beállított jelenetekbe menthető, így a következő beállításra egyetlen gombnyomással vált. Ha egy videóréteget vezérel, a joystick annak helyzetét, méretét és vágását állítja.

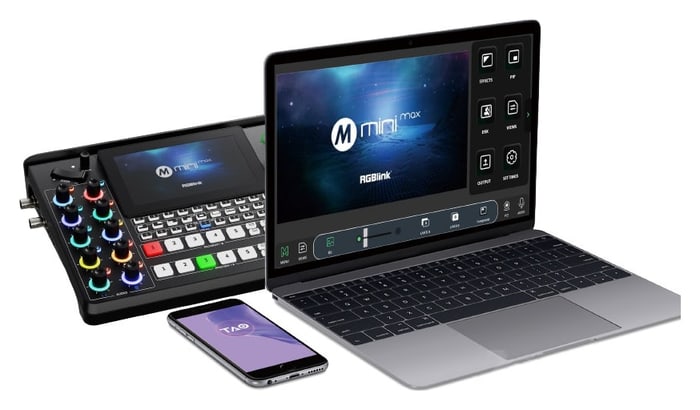

Távvezérlés és TAO Cloud

A mini-max webes alkalmazásból is vezérelhető laptopon, táblagépen vagy telefonon – a források, az adás és a beállítások akkor is kézben vannak, ha nem a kapcsoló mellett áll. Az RGBlink TAO Clouddal a streamek és eszközök távolról kezelhetők, nagyobb rendszerekbe pedig a nyílt RGBlink vezérlőprotokoll (OpenAPI) segítségével integrálható.

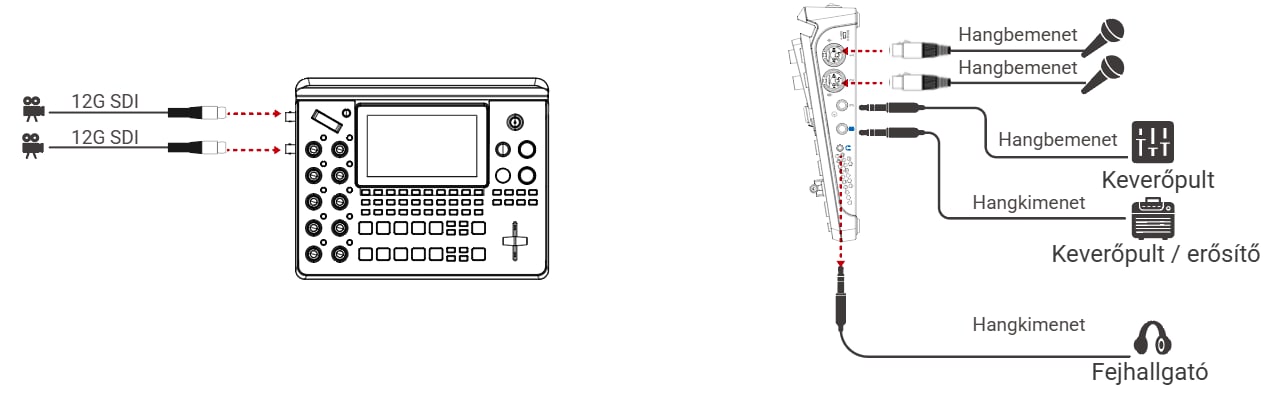

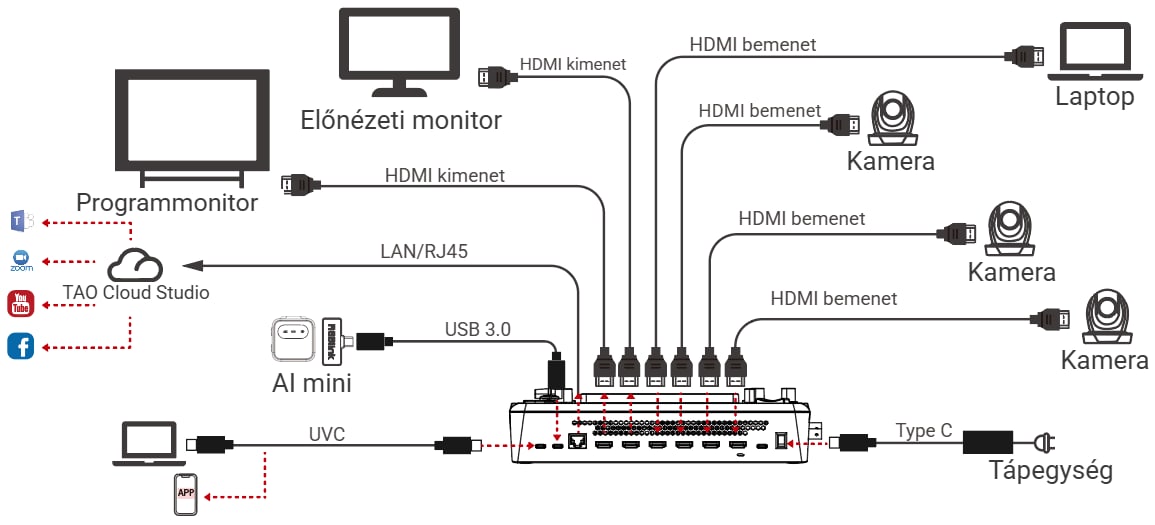

Bekötési példa

Fent a videós rész: négy HDMI forrás, előnézeti és programmonitor, hálózat TAO Clouddal, RGBlink AI mini az USB 3.0 porton, valamint számítógép vagy telefon USB-C-n (UVC). Lent két 12G-SDI kamera és a hang – mikrofonok, keverőpult, erősítő és fejhallgató.

További információk

Az RGBlink mini-max 4K All-In-One Video Switcher egy nagy teljesítményű, hordozható produkciós központ, amely ideális élő közvetítésekhez, sugárzásokhoz és rendezvények produkciójához. Számos videobemenetet támogat, köztük négy HDMI 2.0, két 12G-SDI, USB-C/UVC és NDI/IP bemenetet, lehetővé téve a kamerák, számítógépek és távoli források zökkenőmentes integrációját. A dedikált HDMI előnézeti kimenet multiview funkcióval és a 4K60 HDMI programkimenet rugalmas megfigyelési és prezentációs lehetőségeket biztosít, míg a kettős USB-C kimenetek közvetlen streaminget és felvételt tesznek lehetővé.

Az intuitív 5,5 hüvelykes érintőképernyős LCD, a nyomógombokkal, T-barral és joystick vezérlőkkel kombinálva gyors és pontos működést biztosít. Az IP VISCA protokollon keresztül integrált PTZ kamera vezérlés lehetővé teszi akár négy kamera közvetlen vezérlését a kapcsolóról. A fejlett produkciós funkciók között szerepel a chroma-key és a luma keying, a háttérrel és grafikai átfedésekkel ellátott többrétegű videókompozíció, a DVE átmeneti effektusok, valamint akár 10 előre beállított jelenet támogatása a gyors visszahíváshoz.

A mini-max egyszerre több platformra is streamelhet IP-n vagy a TAO Cloudon keresztül, akár 32 célállomást támogatva. A belső többcsatornás felvétel akár négy 2K60 csatornát vagy két 4K30 csatornát támogat, külső USB-tárolóra történő felvétellel, akár 2 TB-ig. A professzionális audio támogatás magában foglal egy 8 csatornás keverőt, kombinált XLR/TRS mikrofon bemeneteket fantom táplálással, vonalbemenetet, AFV audio kapcsolást, késleltetés vezérlést és élő monitorozást. Távoli vezérlés web böngészőn, mobil eszközön vagy a TAO Cloudon keresztül lehetséges, így az RGBlink mini-max egy komplett megoldás a modern élő produkciós munkafolyamatokhoz.

Főbb jellemzők:

• 4 × HDMI 2.0 és 2 × 12G-SDI video bemenet
• USB-C/UVC és NDI/IP videotámogatás
• HDMI előnézet multiview-val és HDMI 2.0 4K60 programkimenet
• Kettős USB-C kimenetek streaminghez és felvételhez
• 5,5 hüvelykes érintőképernyő T-barral, gombokkal és joystickkal
• Beépített PTZ kamera vezérlés (IP VISCA)
• Chroma-key és luma key támogatás
• Többrétegű videókompozíció és DVE átmenetek
• Többplatformos streaming
• Többcsatornás felvétel USB-tárolóra
• 8 csatornás professzionális audio keverő
• Előre beállított jelenetek és távirányító támogatás
