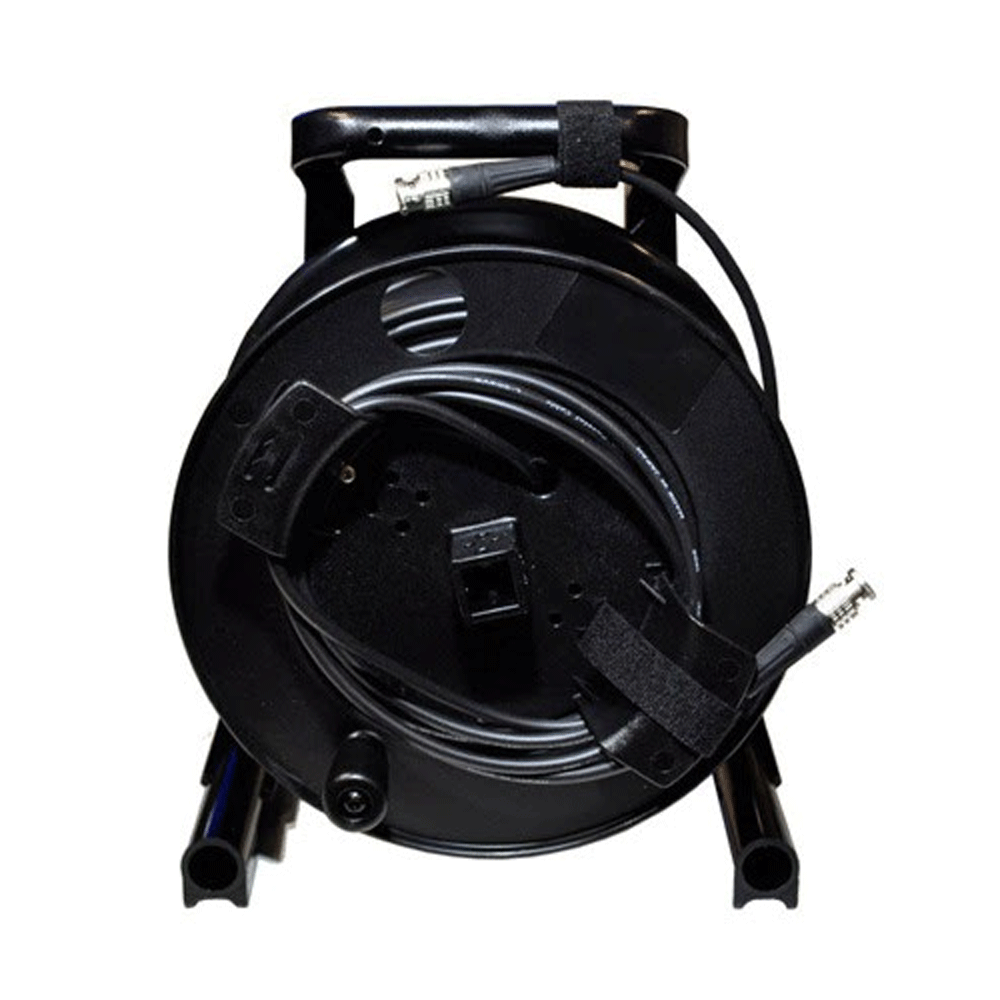

Canare 6G/3G/HD-SDI cable on reel with cable holder 50m

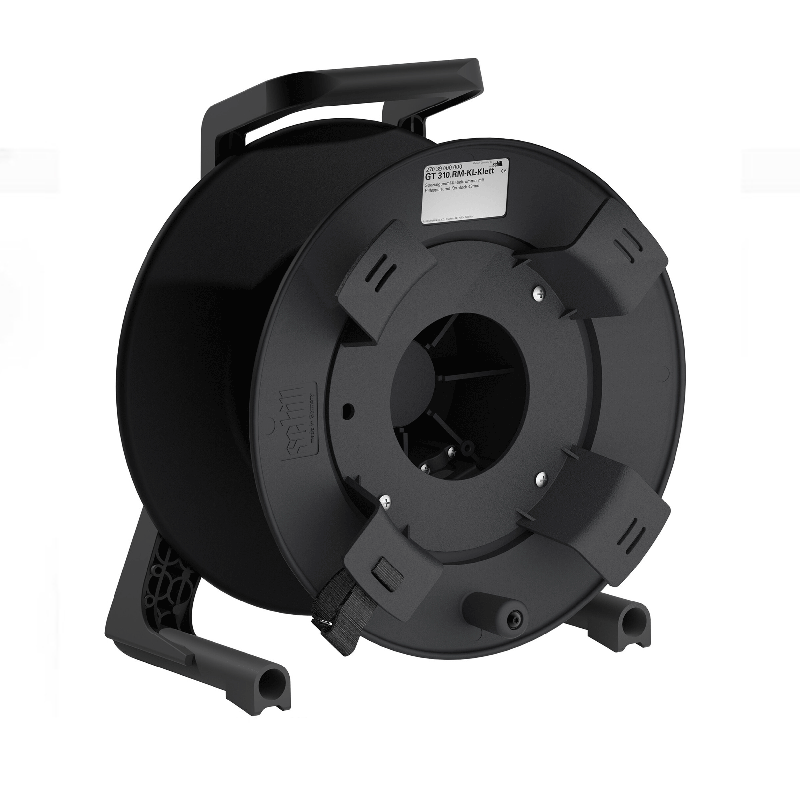

A Canare L-4.5CHWS BNC (M-male) / BNC (M-male) egy "Low Loss" rugalmas és tartós 75 ohmos HD/SD-SDI koaxiális kábel, 7,2 mm külső átmérővel, BNC (M) végződéssel, SCHILL dobra tekerve. 30-40 m hosszú kábelek a Schill GT 235.RM dobra, 50-80 m hosszú kábelek a nagyobb Schill GT 310.RM dobra tekerhetők

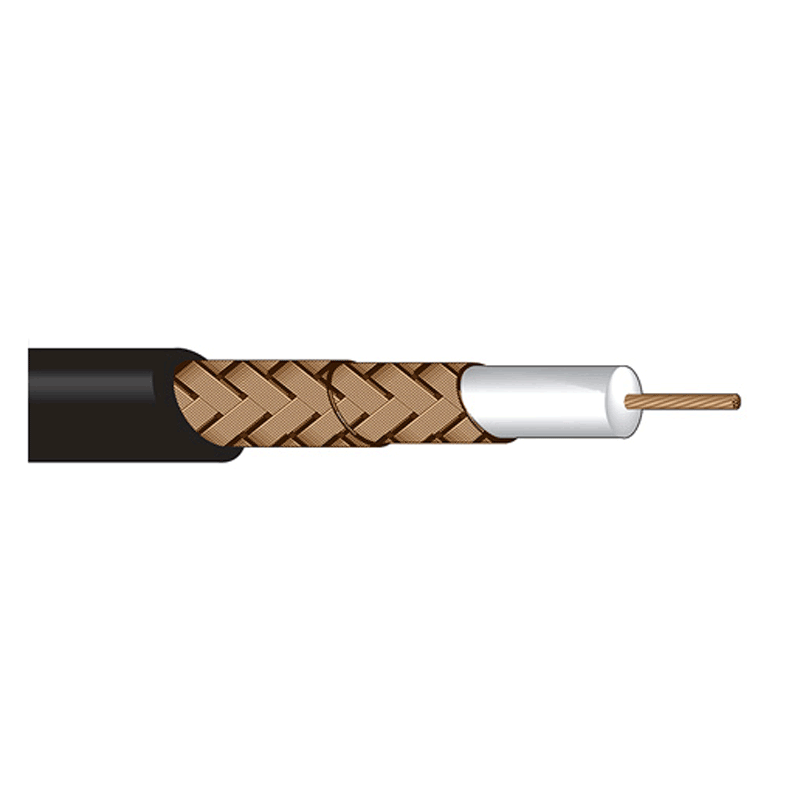

Nagy rugalmasságának köszönhetően ideális mobil HD használatra, kiválóan ellenáll az ismételt hajlításnak. A kábel sodrott központi vezetővel és "nagy sűrűségű" dupla fonott árnyékolással rendelkezik, nagy sűrűségű és vastag habszigeteléssel.

A Canare L-4.5CHWS kábel jellemzői:

• megfelel az SMPTE 424M & 292M specifikációnak
• HDTV
• HD/SD-SDI videó
• PAL és NTSC analóg videó
• Műholdas alkalmazások
• TELCO
• Tesztberendezés

Canare L-4.5CHWS kábel paraméterei:

• Szabványos gyártott hosszúságok: 100/200m
• Hüvelyátmérő (teljes átmérő) mm-ben:7.2
• Kábel súlya kg/100m: 6.6
• Központi vezető - a kábelmagok száma és átmérője mm-ben: 7/0.34
• A központi vezeték teljes átmérője mm-ben: 1,02
• Hab dielektromos - átmérő mm-ben: 4,57
• A központi vezeték ellenállása Ω/100m-ben:3,3
• A külső vezető ellenállása Ω/100m-ben:0,8
• Hőmérséklet-tartomány: -30°C ~ +60°C
• Statikus kapacitás pF/m-ben:53
• Csökkenés dB/100m-ben 750MHz-en: 22,8

A BCP-B45HW csatlakozó jellemzői:

• Igazi 75 ohmos kialakítás krimpszeggel és hüvelykkel
• Nagy teljesítményű 1,1 vagy annál kisebb VSWR (feszültség állóhullám arány) 3GHz-ig.
• Meghosszabbított test a jobb kezelhetőség érdekében
• A testen lévő helyzetjelzés lehetővé teszi a csatlakozó egyszerű ellenőrzését.
• Kiváló kábelfogás
• Aranyozott központi csap
• A csatlakozó teste "öntött" - alacsonyabb költségek elérése nagy teljesítmény mellett
• Egyszerű összeszerelés a Canare krimpelő szerszámmal

BCP-B45HW csatlakozó paraméterei:

• Szigetelési ellenállás 500 V egyenfeszültségnél Ω-ban: >1000M
• Névleges feszültség 1 percig: 1500V AC (effektív)
• A központi érintkező ellenállása: <6m ohm
• A külső érintkező ellenállása: <3m ohm
• Impedancia Ω-ban : 75
• Csatlakozótest - anyag/felület : sárgaréz / nikkel
• Központi érintkező - anyag/felület : Berilliumréz / arany
• Karima - anyag/felület: AL / nikkel nyomásos öntés
• Dielektromos - Anyag: PTFE politetrafluoretilén
