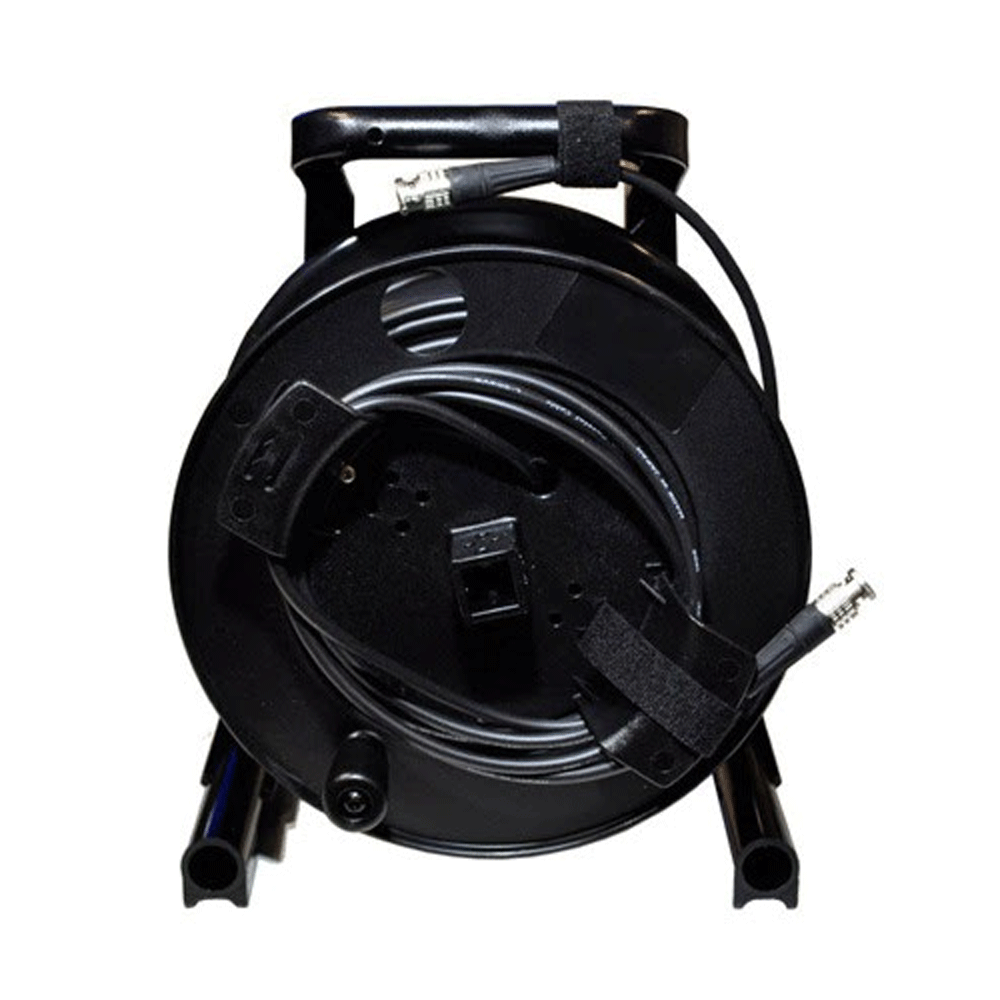

Canare 3G/HD-SDI cable on reel with cable holder 80m

A Canare L-4.5CHWS BNC (M-papa) / BNC (M-papa) egy "Low Loss" rugalmas és tartós 75 ohmos HD/SD-SDI koaxiális kábel, 7,2 mm külső átmérővel, BNC (M) végződéssel, SCHILL dobra tekerve. 30-40 m hosszú kábelek a Schill GT 235.RM dobra, 50-80 m hosszú kábelek a nagyobb Schill GT 310.RM dobra tekerhetők

További információ

160 361 Ft áfával 126 268 Ft áfa nélkül
-+
Elérhetőség
kérésre

Minden tartozék megjelenítése

Termékleírás

Termékleírás

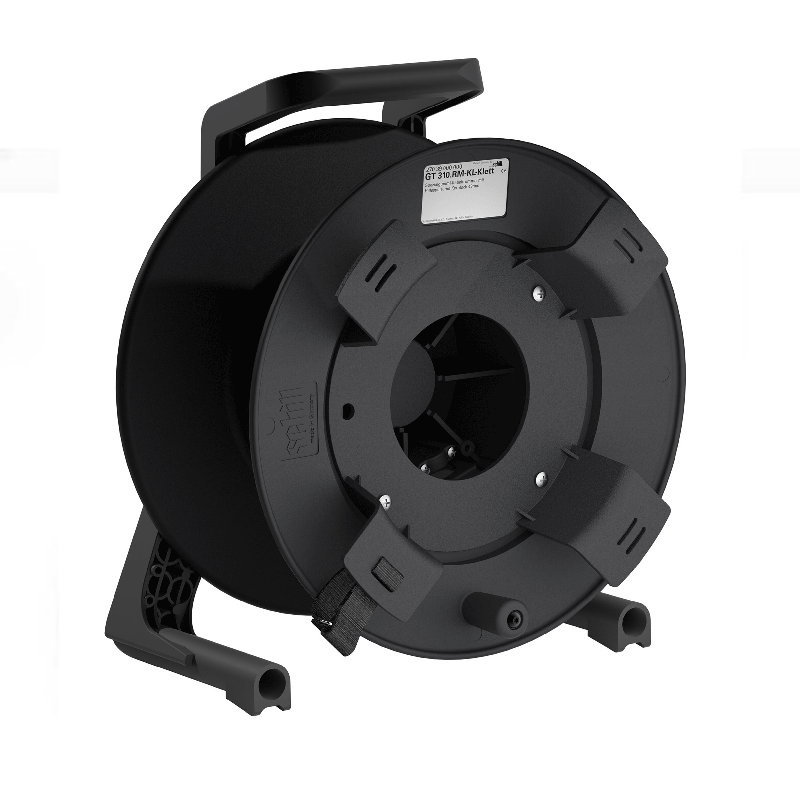

A Canare L-4.5CHWS BNC (M-papa) / BNC (M-papa) egy "Low Loss" rugalmas és tartós 75 ohmos HD/SD-SDI koaxiális kábel, 7,2 mm külső átmérővel, BNC (M) végződéssel, SCHILL dobra tekerve. 30-40 m hosszú kábelek a Schill GT 235.RM dobra, 50-80 m hosszú kábelek a nagyobb Schill GT 310.RM dobra tekerhetők

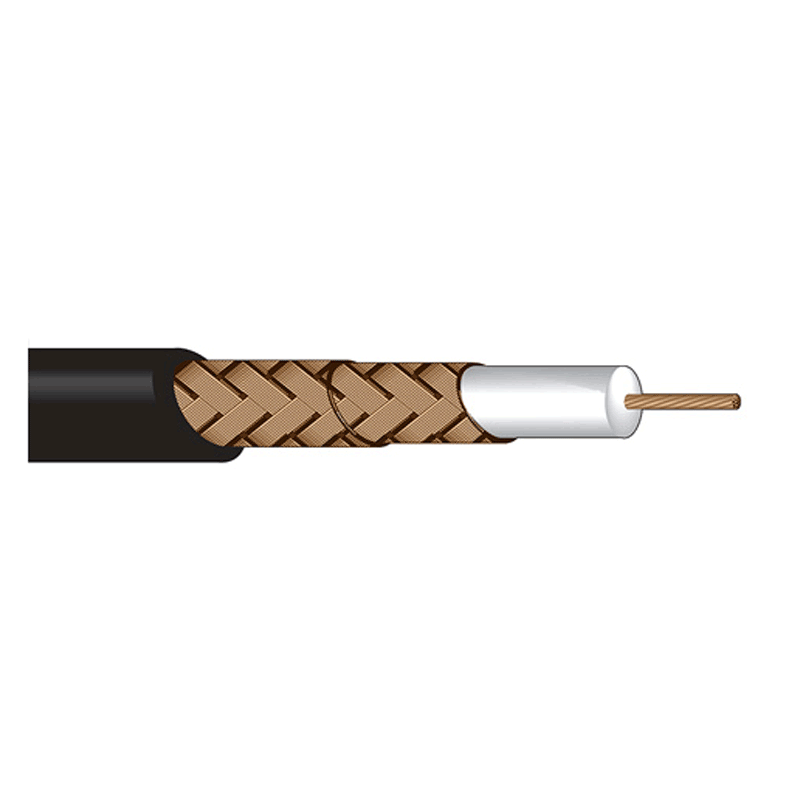

Nagy rugalmasságának köszönhetően ideális mobil HD használatra, kiválóan ellenáll az ismételt hajlításnak. A kábel sodrott központi vezetővel és "nagy sűrűségű" dupla fonott árnyékolással rendelkezik, nagy sűrűségű és vastag habszigeteléssel.

Hossz (m) 405m 322m 280m 225m 87m 90m
Átviteli sebesség 177 Mbps 270 Mbps 360 Mbps 540 Mbps 1,5 Gb/s 3,0 Gb/s
Műszaki adatok ITU-R BT.601 SMPTE 259M SMPTE 259M SMPTE 344M SMPTE ST-292 SMPTE ST-424
Használja a címet. PAL kompozit 525/625 (4:3) 525/625 (16:9) 525/625 (4:3) p60 SDI HD-SDI 1080i HD-SDI 1080p

A Canare L-4.5CHWS kábel jellemzői:

  • megfelel az SMPTE 424M & 292M specifikációnak
  • HDTV
  • HD/SD-SDI videó
  • PAL és NTSC analóg videó
  • Műholdas alkalmazások
  • TELCO
  • Tesztberendezés

Canare L-4.5CHWS kábel paraméterei:

  • Szabványos gyártott hosszúságok: 100/200m
  • Hüvelyátmérő (teljes átmérő) mm-ben:7.2
  • Kábel súlya kg/100m: 6.6
  • Központi vezető - a kábelmagok száma és átmérője mm-ben: 7/0.34
  • A központi vezeték teljes átmérője mm-ben: 1,02
  • Hab dielektromos - átmérő mm-ben: 4,57
  • A központi vezeték ellenállása Ω/100m-ben:3,3
  • A külső vezető ellenállása Ω/100m-ben:0,8
  • Hőmérséklet-tartomány: -30°C ~ +60°C
  • Statikus kapacitás pF/m-ben:53
  • Csökkenés dB/100m-ben 750MHz-en: 22,8


A BCP-B45HW csatlakozó jellemzői:

  • Igazi 75 ohmos kialakítás krimpszeggel és hüvelykkel
  • Nagy teljesítményű 1,1 vagy annál kisebb VSWR (feszültség állóhullám arány) 3GHz-ig.
  • Meghosszabbított test a jobb kezelhetőség érdekében
  • A testen lévő helyzetjelzés lehetővé teszi a csatlakozó egyszerű ellenőrzését.
  • Kiváló kábelfogás
  • Aranyozott központi csap
  • A csatlakozó teste "öntött" - alacsonyabb költségek elérése nagy teljesítmény mellett
  • Egyszerű összeszerelés a Canare krimpelő szerszámmal


BCP-B45HW csatlakozó paraméterei:

  • Szigetelési ellenállás 500 V egyenfeszültségnél Ω-ban: >1000M
  • Névleges feszültség 1 percig: 1500V AC (effektív)
  • A központi érintkező ellenállása: <6m ohm
  • A külső érintkező ellenállása: <3m ohm
  • Impedancia Ω-ban : 75
  • Csatlakozótest - anyag/felület : sárgaréz / nikkel
  • Központi érintkező - anyag/felület : Berilliumréz / arany
  • Karima - anyag/felület: AL / nikkel nyomásos öntés
  • Dielektromos - Anyag: PTFE politetrafluoretilén
Paraméterek

Paraméterek

Gyártó: Canare
Kategória: SDI kábelek

Főbb paraméterek

Kábel fajtájaSDI
Hosszúság80m
VerzióFlexibilis
Csatlakozó típusaBNC - BNC
Apa / AnyaApa - Apa
Kábel átmérője7.2mm
SzíneFekete
Csatlakozó alakjaKözvetlen
Impedancia75 Ohm

Egyéb paraméterek

EgyébDobon
