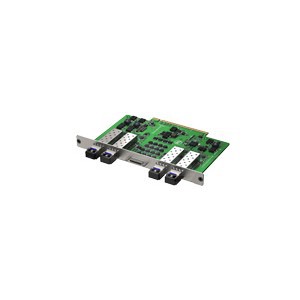

Blackmagic Design Universal Videohub Optical Interface

Ez a bedugható interfészkártya négy optikai SDI bemenettel, négy kimenettel és négy deck control csatlakozással bővíti a Universal Videohub keretet. Az SD, HD és 3 Gb/s SDI jeleket külső átalakítók nélkül, optikai szálon viszi. 1310 nm-es lézeradói és vevői 3 Gb/s mellett akár 25 km-t is elérnek, a kártya pedig a Universal Videohub 72 és 288 keretbe egyaránt illik.

Optikai SDI közvetlenül a routerben

A kártya négy optikai SDI bemenettel és négy optikai SDI kimenettel, valamint négy deck control csatlakozással bővíti a Universal Videohub keretet.

4× bemenet, 4× kimenet1310 nmAkár 25 km 3 Gb/s mellettSD, HD, 3G-SDI72-es és 288-as keret

Külső átalakítók nélkül

A router közvetlenül kapcsol optikáról SDI-re és fordítva – a távoli eszközöket optikai szálon csatlakoztathatja, átalakító nélkül a routernél.

Reclocking

A kártya kimenetein SDI reclocking van.

Kombinálható BNC-vel

Az optikai és BNC kártyák egy keretben szabadon kombinálhatók.

Deck control

Port elosztókábelhez négy RS-422 csatlakozóval.

Csere üzem közben

A kártya a router kikapcsolása nélkül cserélhető.

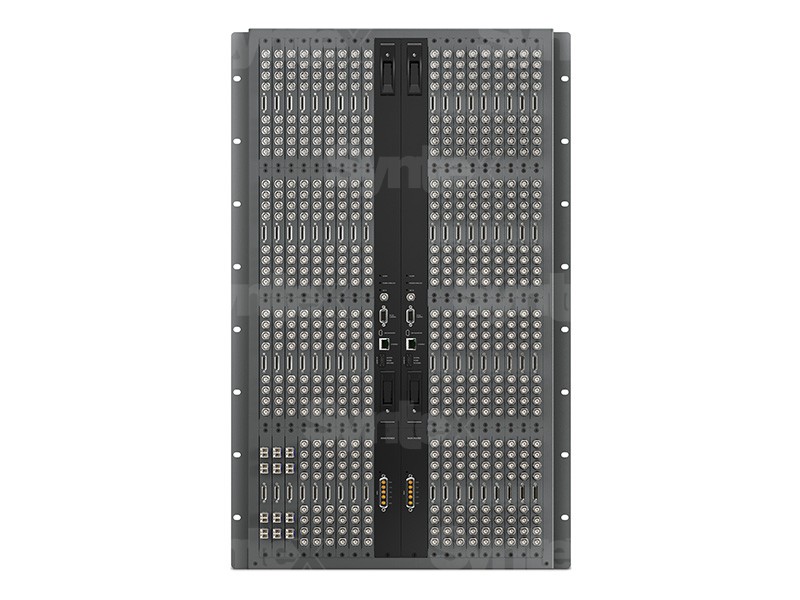

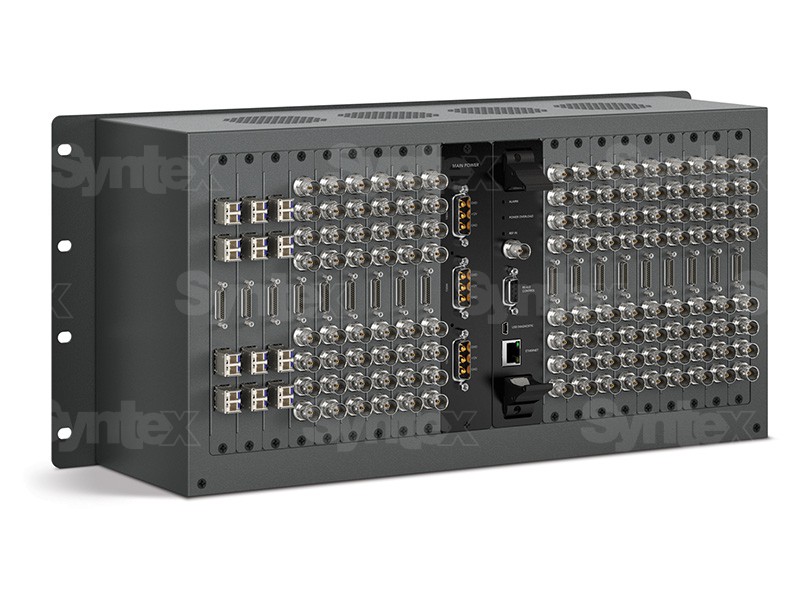

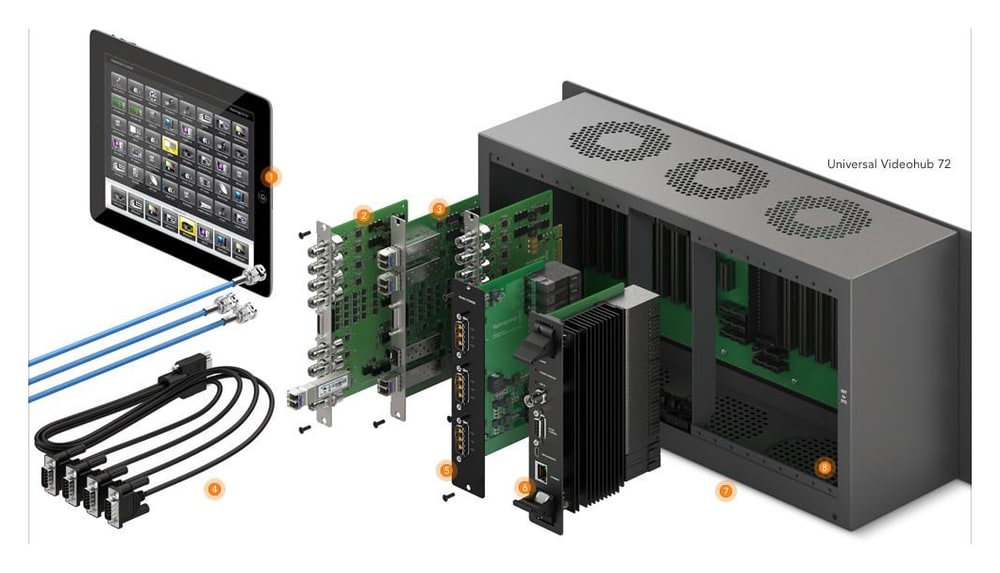

Ugyanaz a kártya a 72-es és a 288-as kerethez

Az optikai kártya bármely interfészkártya-helyre beszerelhető, és ugyanabban a keretben BNC SDI kártyákkal kombinálható. Minden modul négy bemenettel és négy kimenettel bővíti a routert; az interfészkártyák üzem közben cserélhetők.

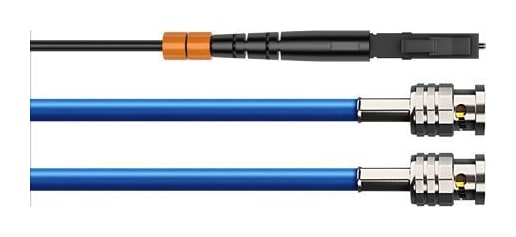

Hang és deck control

A kártya 16 csatornás beágyazott SDI hangot visz a videóval együtt. A Universal Videohub Deck Control Cable kábellel négy független RS-422 portot ad a rögzítők távvezérléséhez.

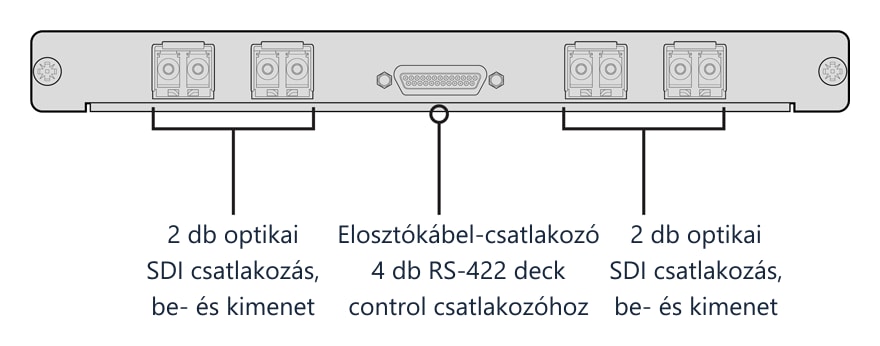

A kártya előlapja

Két oldalt két-két optikai SDI csatlakozó (be- és kimenet), középen az elosztókábel csatlakozója négy RS-422 deck control porthoz.
