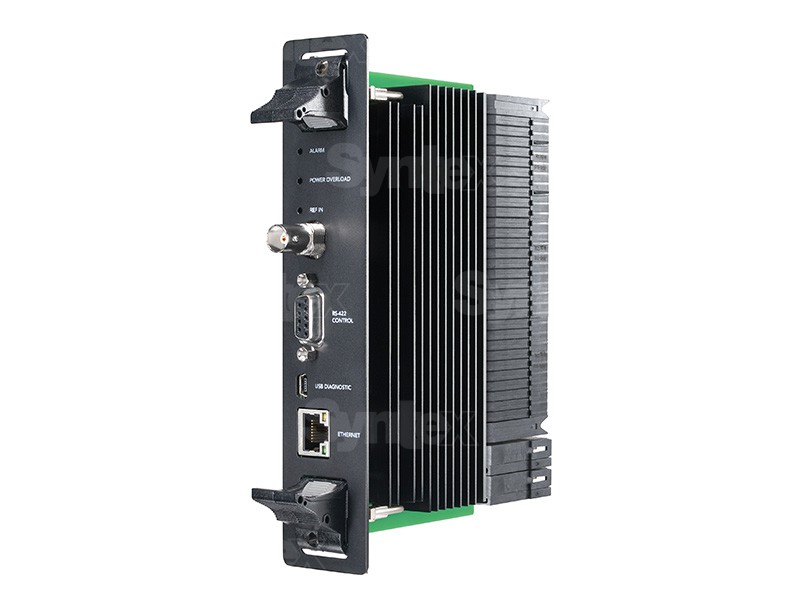

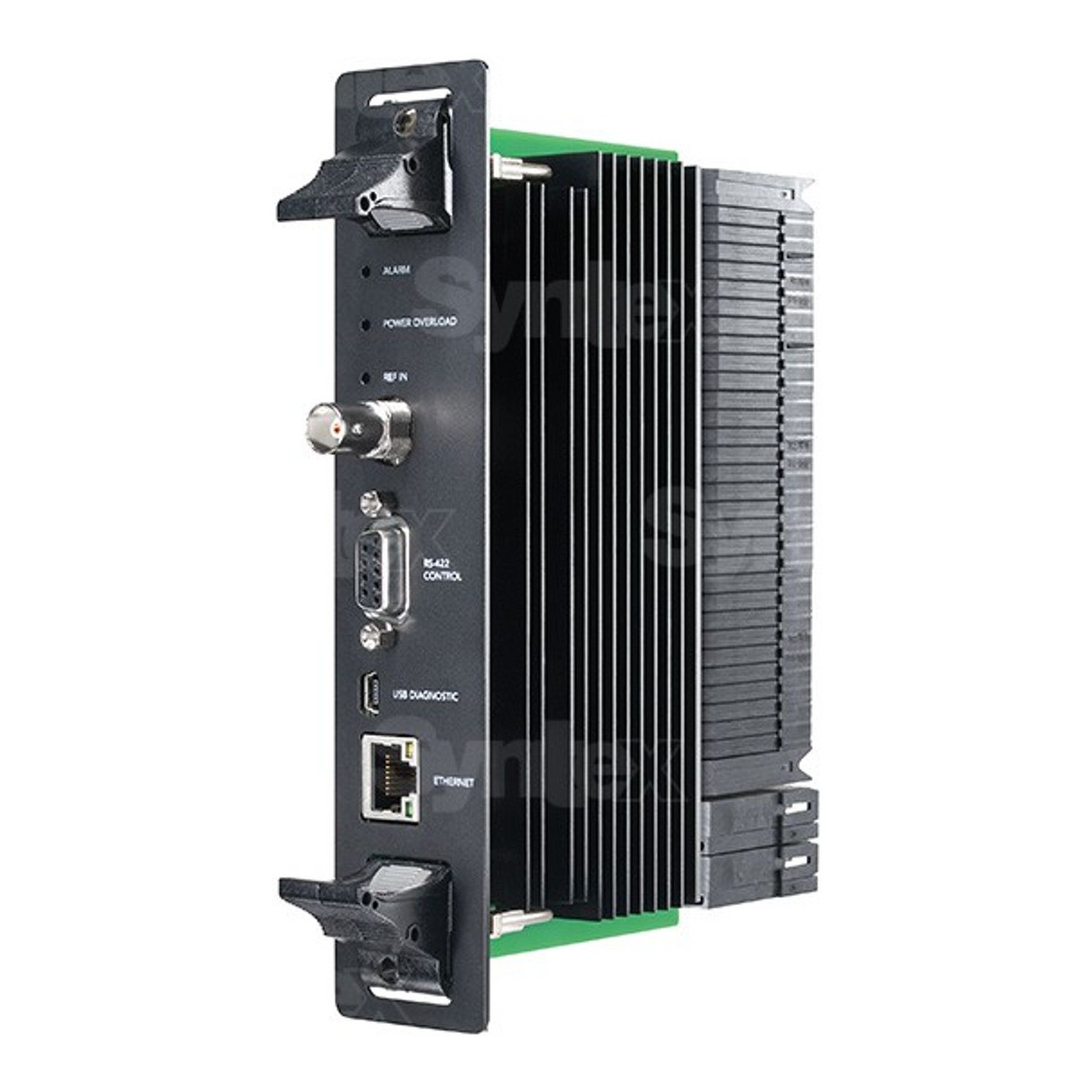

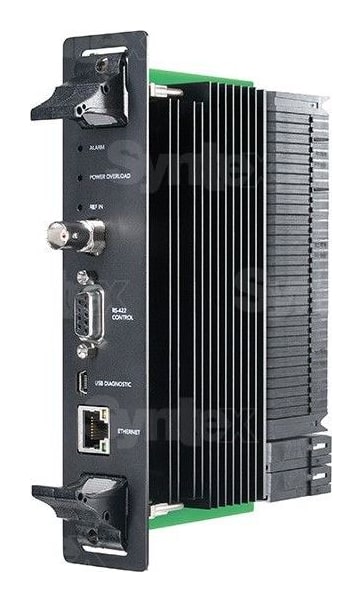

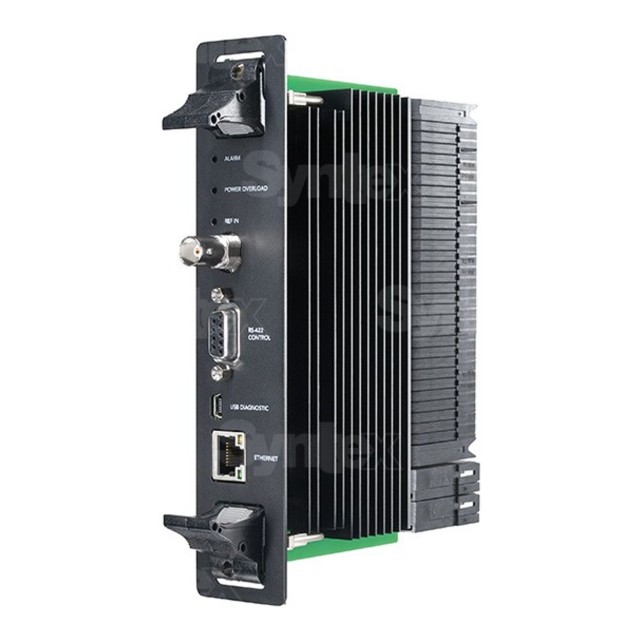

Blackmagic Design Universal Videohub 72 Crosspoint

A Universal Videohub 72 Crosspoint vezérlőkártya legfeljebb 72 × 72 SDI útvonal és a hozzájuk tartozó deck control kapcsolásához. A Universal Videohub 72 keretekhez készült, és kisebb konfigurációhoz a Universal Videohub 288-ban is használható. Ethernetet és RS-422-t kínál a router vezérléséhez, referenciabemenetet a genlockhoz és állapotjelzőket.

Egy 72 × 72-es router szíve

A Crosspoint kártya a keret összes interfészkártyájának videóját és deck controlját kapcsolja, és Etherneten és RS-422-n keresztüli routervezérlést biztosít.

72 × 72 SDI72 × 72 deck controlEthernet és RS-422Genlock72-es és 288-as keret

Crosspoint kártya nélkül a router nem kapcsol

A Universal Videohub keretnek és az interfészkártyáknak Crosspoint kártyára van szükségük, amely összeköti a bemeneteket a kimenetekkel, és kommunikál a vezérlőszoftverrel és a vezérlőpultokkal.

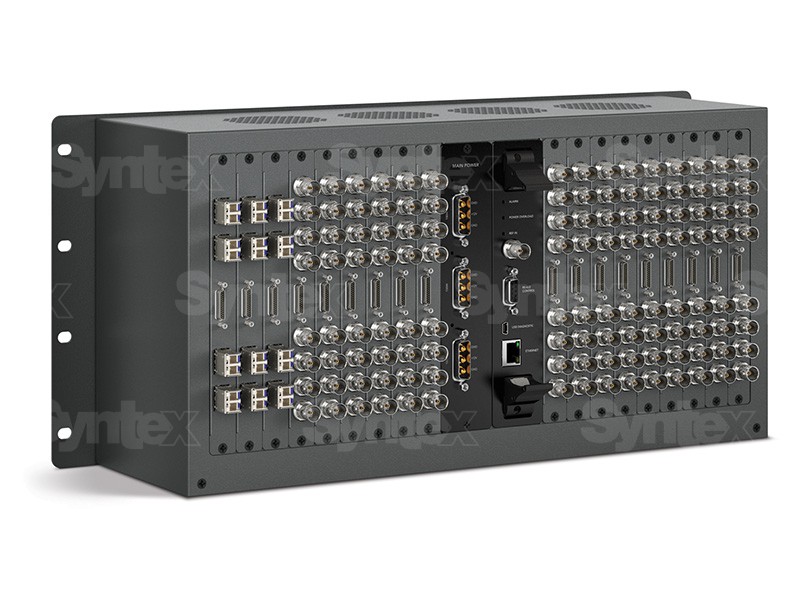

72-es keret

A Universal Videohub 72 keretbe egy 72 × 72-es Crosspoint kártya kerül.

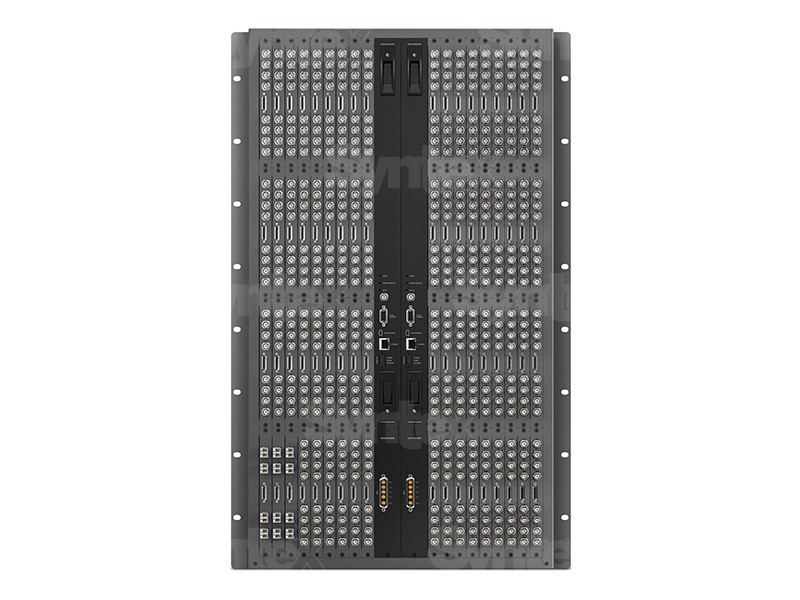

288-as keret

A 288-as keretben kedvező árú megoldás a legfeljebb 72 × 72-es konfigurációhoz.

Felügyelet

Az Alarm, Power Overload és Ref In jelzők a router állapotát mutatják.

Vezérlés

Ethernet a szoftverhez és a vezérlőpultokhoz, RS-422 külső rendszerekhez.

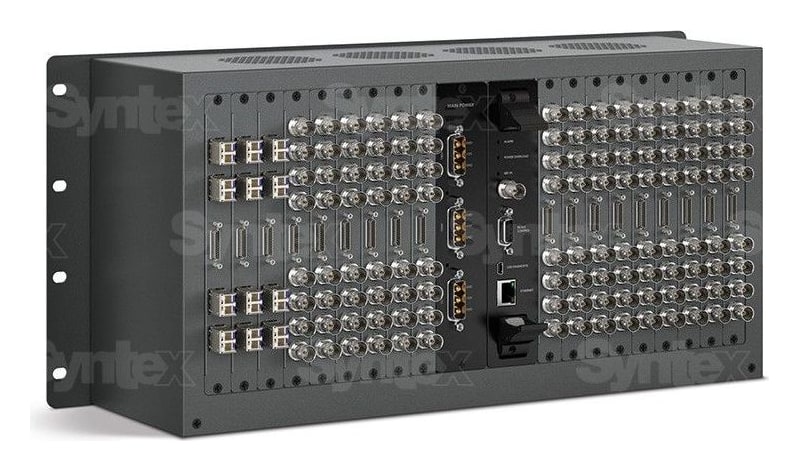

Vezérlés hálózaton és soros vonalon

Az Ethernet port a routert a hálózatra köti, ahol a Videohub szoftver és a hardveres vezérlőpultok vezérlik. Az RS-422 csatlakozó külső rendszerek kapcsolási parancsait fogadja, az USB 2.0 pedig a diagnosztikát és az IP-cím beállítását szolgálja.

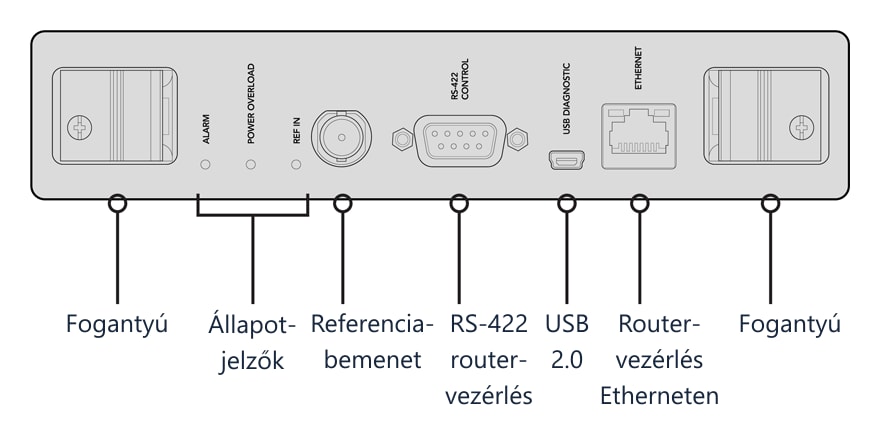

A kártya előlapja

Két oldalt a kártya kihúzására szolgáló fogantyúk, köztük állapotjelzők, referenciabemenet, RS-422 csatlakozó a routervezérléshez, USB 2.0 és Ethernet található.
