Blackmagic Design Universal Videohub 288 Crosspoint

A Universal Videohub 288 Crosspoint kártya a Universal Videohub 288 keret vezérlő- és kapcsolómagja. Legfeljebb 288 × 288 SDI útvonalat kapcsol, és a hozzájuk tartozó deck control portokat is. Ethernetet és RS-422-t kínál a routervezérléshez, referenciabemenetet, állapotjelzőket és riasztás GPI csatlakozót; két kártya a keretben redundáns vezérlést hoz létre.

Egy 288 × 288-as router szíve

A kártya legfeljebb 288 × 288 SDI jelet és deck controlt kapcsol, és routervezérlést, genlockot és riasztás GPI csatlakozót kínál.

288 × 288 SDI288 × 288 deck controlEthernet és RS-422Riasztás GPIRedundancia

Második kártya a folyamatos üzemhez

A Universal Videohub 288 keretbe két 288 × 288-as Crosspoint kártya fér – a második redundanciát biztosít a megszakítás nélküli üzemhez.

288-as keret

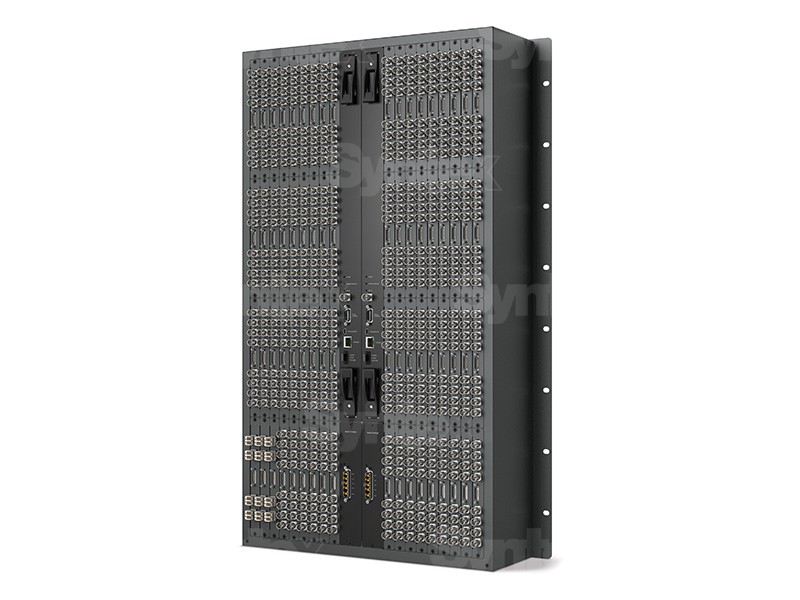

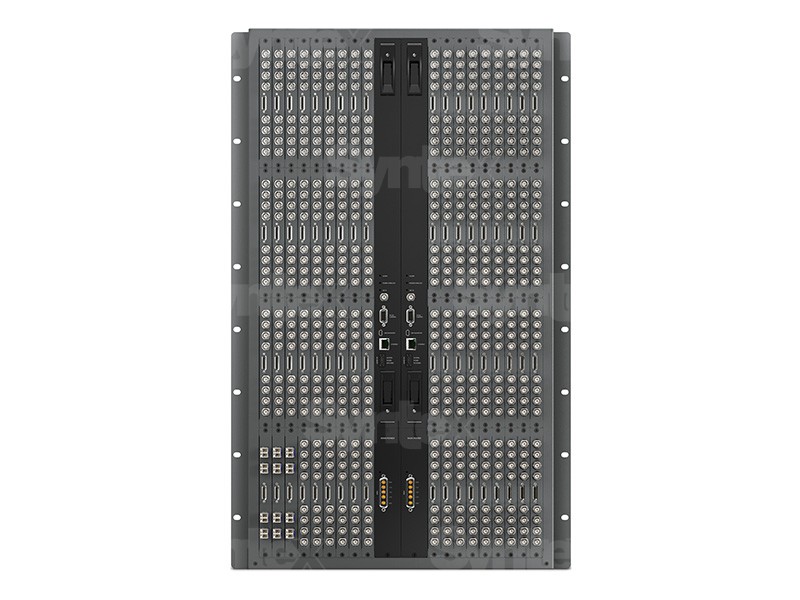

A kártya a Universal Videohub 288 kerethez készült.

Referencia

BNC bemenet Tri-Sync vagy Black Burst jelhez.

Felügyelet

Állapotjelzők és riasztás GPI csatlakozó.

Vezérlés

Ethernet a szoftverhez és a vezérlőpultokhoz, RS-422 külső rendszerekhez.

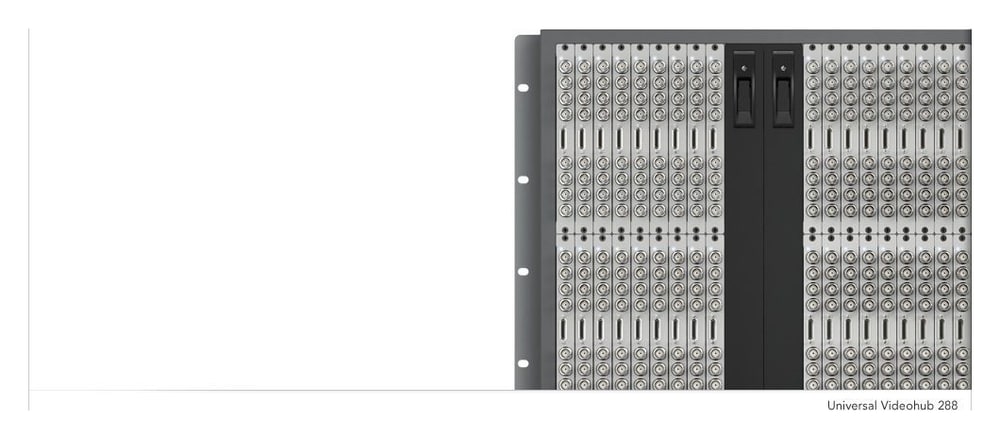

Vezérlés, szinkronizálás és felügyelet egy kártyán

A kártyán Ethernet a helyi hálózathoz és a vezérlőpultokhoz, soros RS-422 külső rendszerekhez, USB 2.0, BNC referenciabemenet és riasztás GPI csatlakozó található. Két kártya a 288-as keretben redundáns kapcsolási és vezérlési utat alkot.

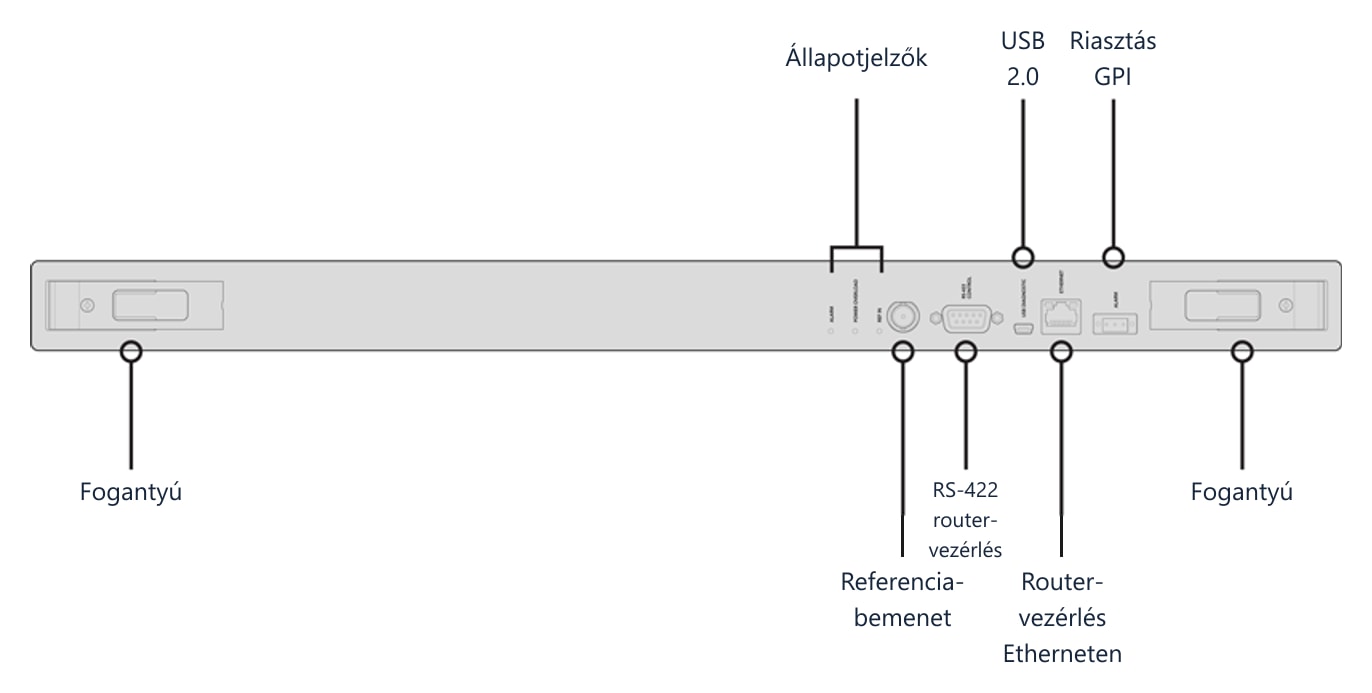

A kártya előlapja

Két oldalt a kártya kihúzására szolgáló fogantyúk, köztük állapotjelzők, referenciabemenet, RS-422 csatlakozó a routervezérléshez, USB 2.0, Ethernet és riasztás GPI csatlakozó található.
