Blackmagic Design Universal Videohub 288

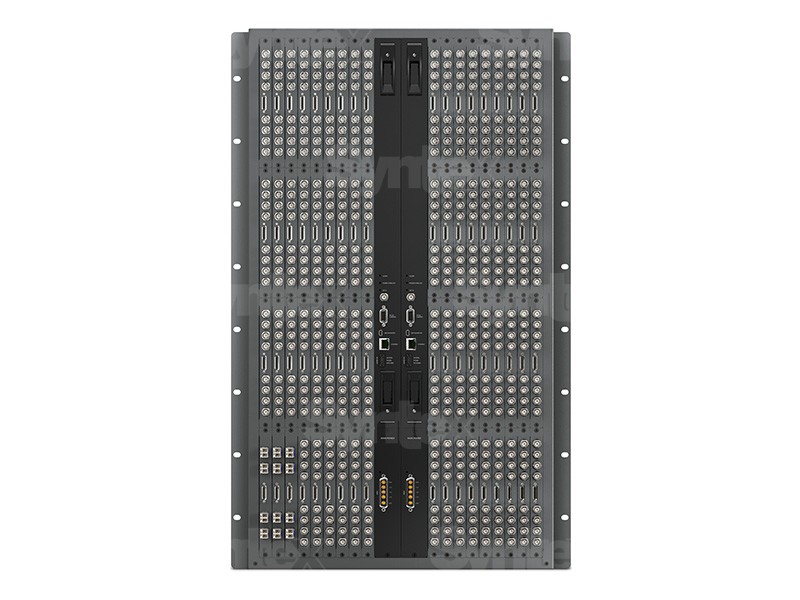

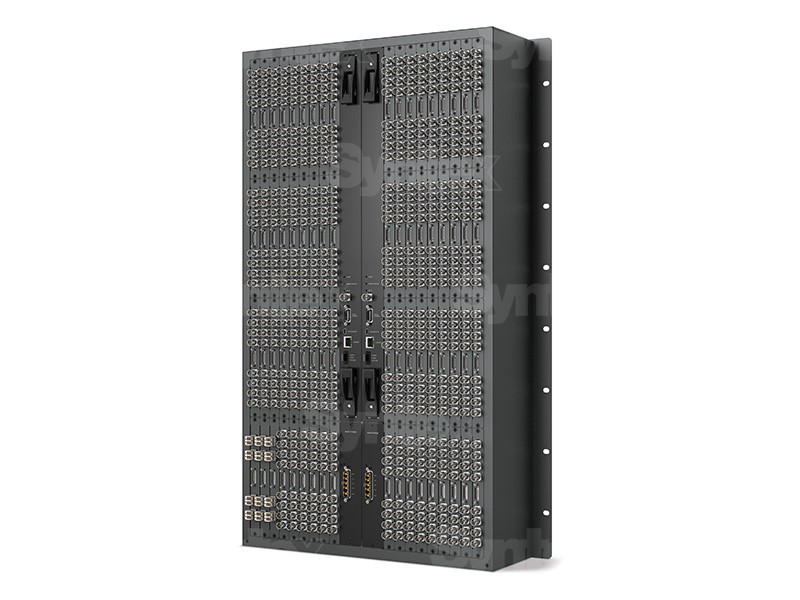

A Universal Videohub 288 professzionális, 18RU-s rackkeret nagy műsorszóró telepítésekhez. Legfeljebb 72 BNC SDI vagy optikai SDI interfészkártyát, valamint a kívánt kapacitástól és redundanciától függően egy vagy két Crosspoint kártyát fogad. Teljesen felszerelve akár 288 3G-SDI bemenetet, 288 kimenetet és 288 kétirányú RS-422 deck control portot kínál.

Moduláris keret akár 288 × 288-as routerhez

A 18 RU magas keret 72 interfészkártyát, egy 72 × 72-es vagy két 288 × 288-as Crosspoint kártyát és legfeljebb két tápkártyát fogad.

Akár 288 × 288 3G-SDI72 interfészkártyaCrosspoint- és tápredundancia288× deck control18 RU

Megbízhatóság a nap 24 órájában

Egy második Crosspoint kártya és egy második tápkártya teljesen redundáns routert hoz létre. Kezdhet egy kártyával, a redundanciát később is kiépítheti.

Interfészkártyák

Minden kártya 4 bemenetet, 4 kimenetet és egy portot kínál 4 deck control csatlakozáshoz.

Csere üzem közben

Az interfészkártyák a router kikapcsolása nélkül cserélhetők.

Riasztás GPI

GPI csatlakozó külső hibajelzéshez.

Referencia

Black Burst vagy Tri-Level Sync minden SD, HD és optikai csatlakozáshoz.

Kezdjen kicsiben, és bővítsen

A keretet üresen szállítják, így a bemenetek és kimenetek számát és típusát a külön vásárolt interfészkártyák határozzák meg. A 72 × 72-es Crosspoint kártyával olcsóbban kezdhet, a 288 × 288-as kártyával az egész keretet kihasználja: 288 SDI be- és kimenet és 288 RS-422 port a rögzítők vezérléséhez.

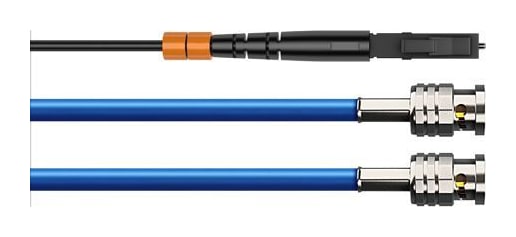

SDI és optika egy routerben

A BNC SDI és optikai SDI kártyák a keretben szabadon kombinálhatók, és SDI-ről optikára, illetve fordítva is kapcsolhat. Az optikai szál nagy távolságra viszi a jelet, ami nagy épületekben és nagy eseményeken hasznos.

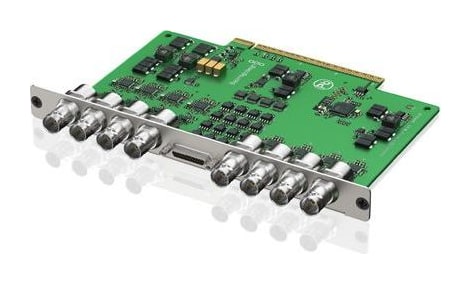

Automatikus SDI váltás

A 3G-SDI csatlakozások automatikusan váltanak SD, HD, 4:4:4 és 2K között, és minden bemenet más szabványban futhat. A router DVB-ASI jelet és 16 csatornás beágyazott SDI hangot is továbbít, minden kimeneten reclocking van.

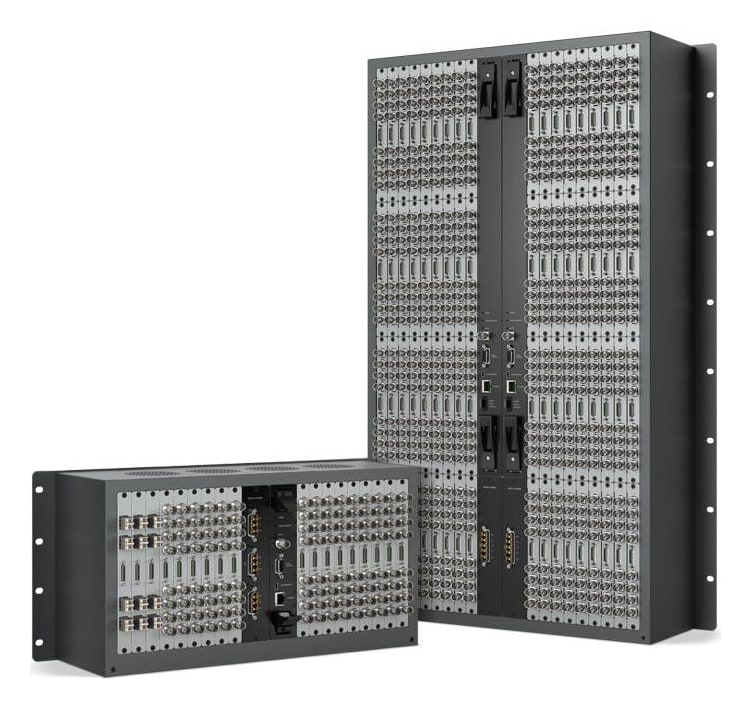

Két keretméret, ugyanazok a kártyák

Az interfészkártyák azonos méretűek, és a Universal Videohub 72 és 288 keretbe egyaránt illeszkednek. Aki a kisebb kerettel kezd, az interfészkártyákat átviheti a nagyobba; a tápellátás mindkét keretnél saját.

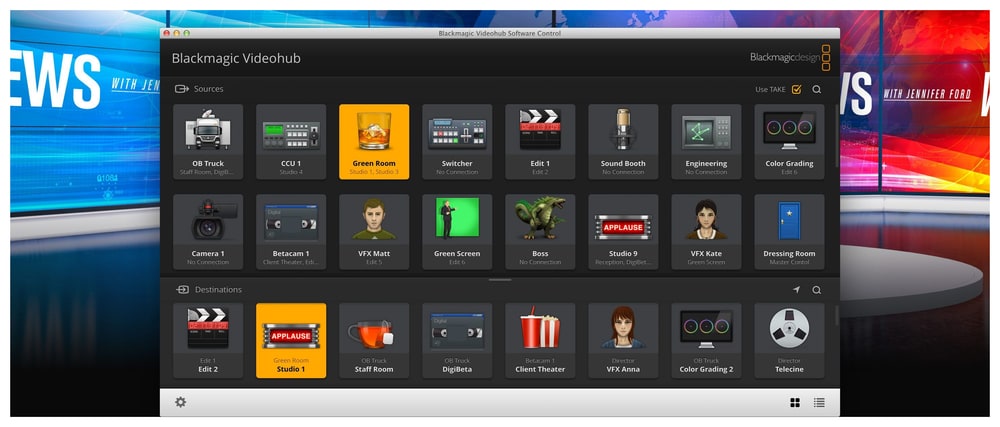

Vezérlés számítógépről és vezérlőpultról

A routert az ingyenes Videohub szoftver Mac és Windows rendszerre, valamint IP-hálózaton megosztott Videohub hardveres vezérlőpultok vezérlik. Az RS-422 bemenet más rendszerek kapcsolási parancsait fogadja, a Videohub SDK pedig a műsorszóró automatizálásba való integrációt szolgálja.

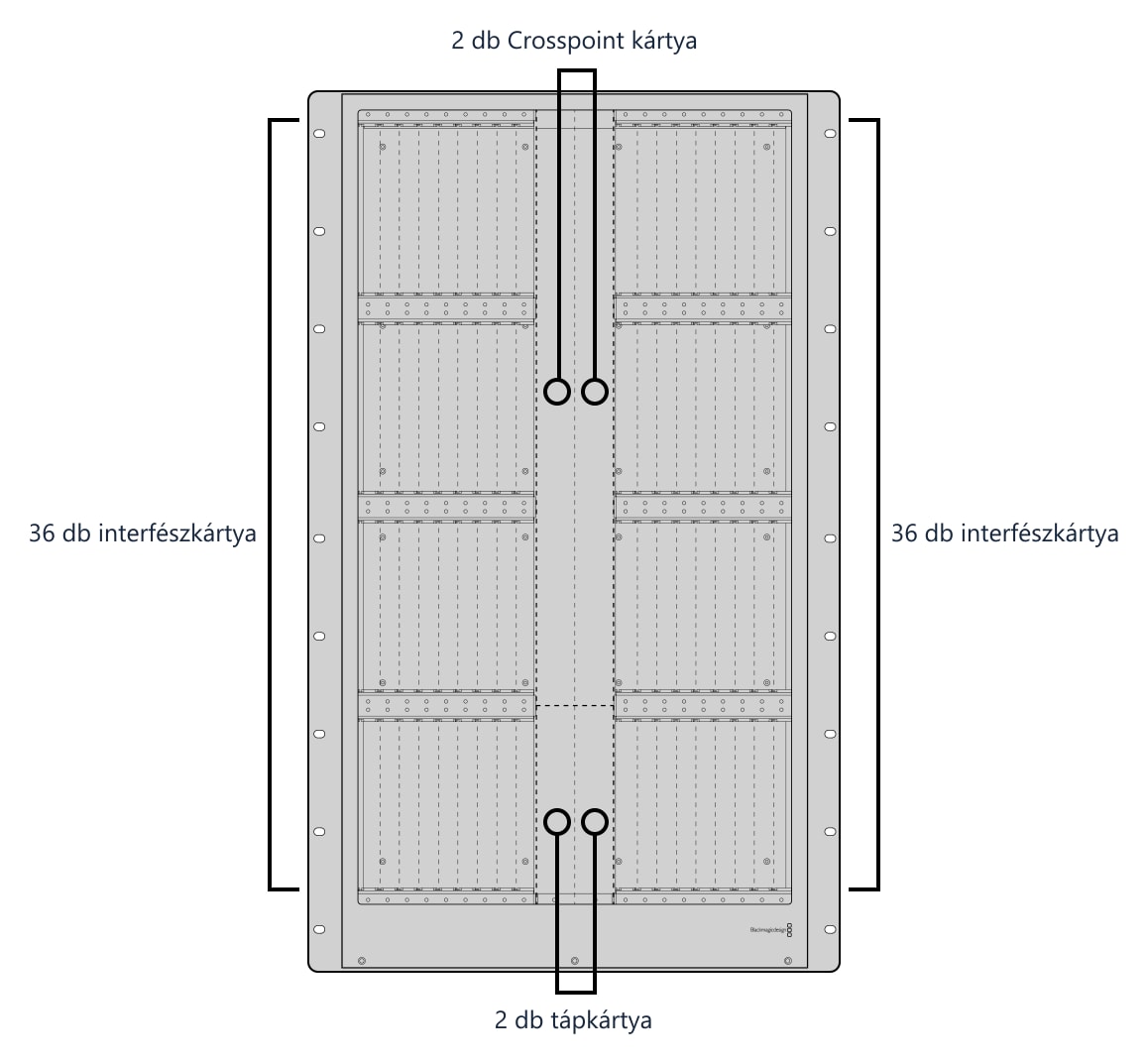

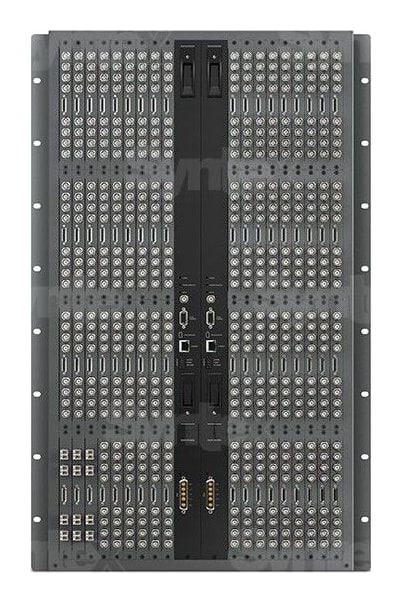

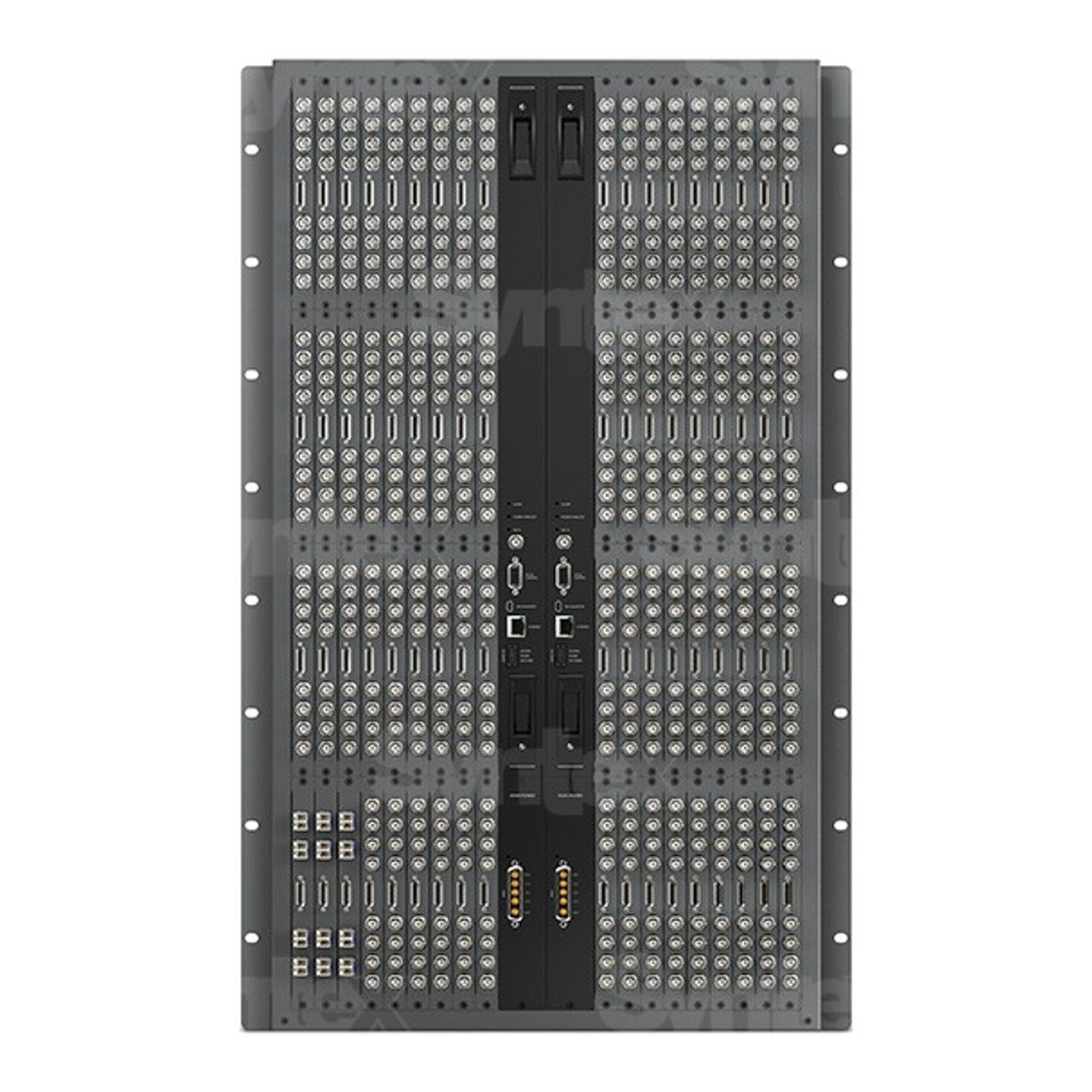

Csatlakozók és kezelőszervek

A keret közepén két Crosspoint kártya és két tápkártya helye van, két oldalt 36-36 hely interfészkártyák számára.

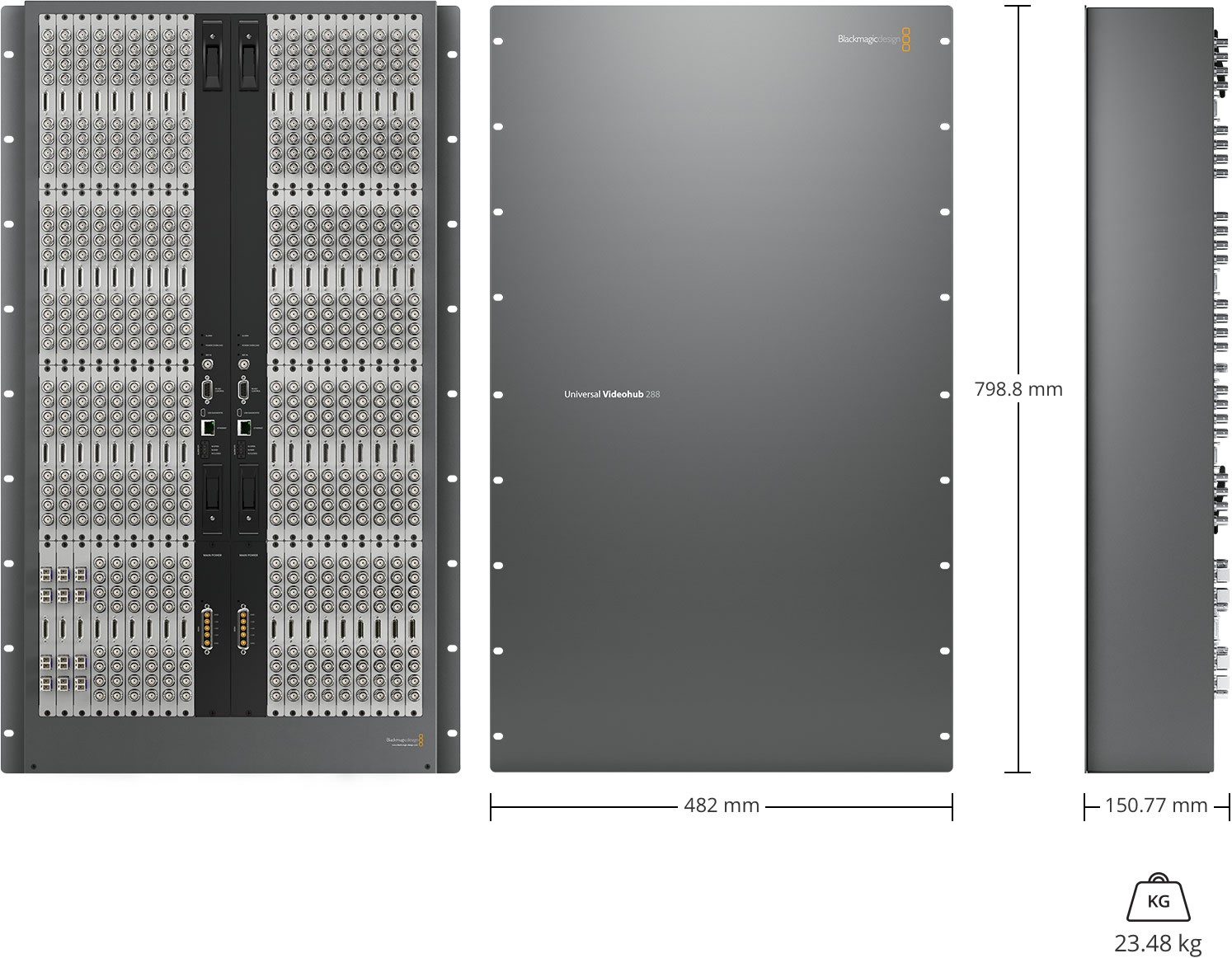

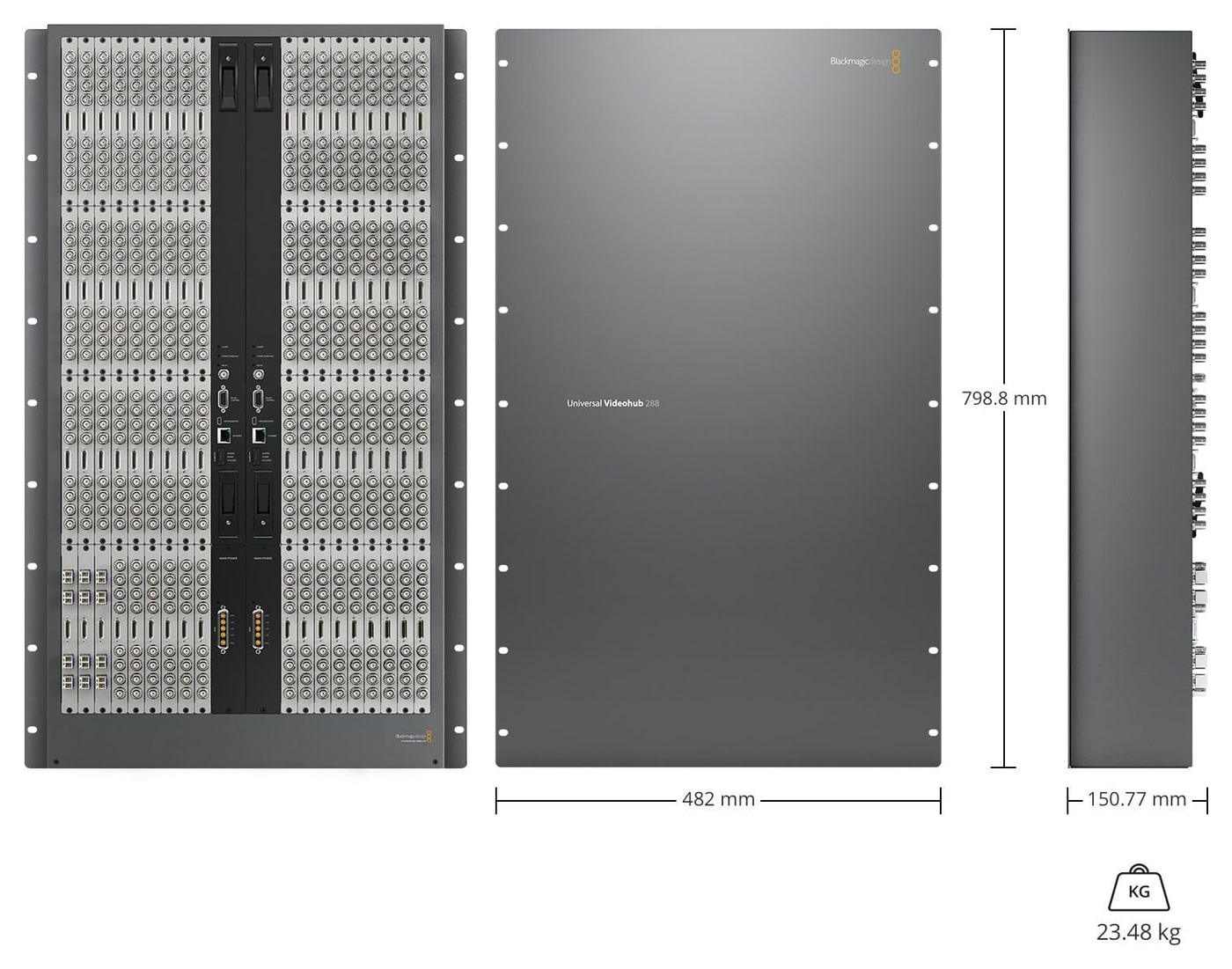

Méretek és tömeg

Méretek: 482 × 150,77 × 798,8 mm (sz × mé × ma), tömeg: 23,48 kg. 19″-os rackben 18 RU helyet foglal.
