Blackmagic Design Universal Videohub 72

A Universal Videohub 72 üres, 5RU-s rackkeret bővülő stúdiók és vezérlőtermek számára. 18 helyére tetszőlegesen kombinálhatók BNC SDI és optikai SDI interfészkártyák, így a rendszer fokozatosan bővíthető. Teljesen felszerelve akár 72 3G-SDI bemenetet és 72 reclockinggal ellátott kimenetet, valamint 72 kétirányú RS-422 deck control portot kínál. A Crosspoint kártya, az interfészkártyák és a tápellátás külön kaphatók.

Moduláris keret akár 72 × 72-es routerhez

Az 5 RU magas keret 18 interfészkártyát, egy 72 × 72-es Crosspoint kártyát és egy tápkártyát fogad – a routert igény szerint állíthatja össze.

Akár 72 × 72 3G-SDI18 interfészkártyaBNC és optikai SDI72× deck control5 RU

Router, amely együtt nő az üzemmel

Kezdjen néhány kártyával, és üzem közben adjon hozzá továbbiakat. Az interfészkártyák a 72-es és a 288-as keretben azonosak, így nagyobb keretre váltáskor tovább használhatók.

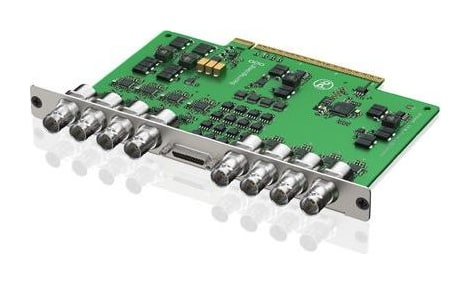

Interfészkártyák

Minden kártya 4 bemenetet, 4 kimenetet és egy portot kínál 4 deck control csatlakozáshoz.

Csere üzem közben

Az interfészkártyák a router kikapcsolása nélkül cserélhetők.

Tápellátás

450 W-os tápkártya legfeljebb három külső 12 V-os tápegységhez; kettő elég 72 × 72-höz, a harmadik tartalék.

Referencia

Black Burst vagy Tri-Level Sync minden SD, HD és optikai csatlakozáshoz.

Miből áll a router

A keretet kivehető ventilátortálcával szállítják. A 72 × 72-es, Ethernet-vezérlésű Crosspoint kártyát, a BNC SDI vagy optikai SDI interfészkártyákat, a tápkártyát tápegységekkel és a deck control kábeleket a kívánt routermérethez igazítva vásárolhatja meg.

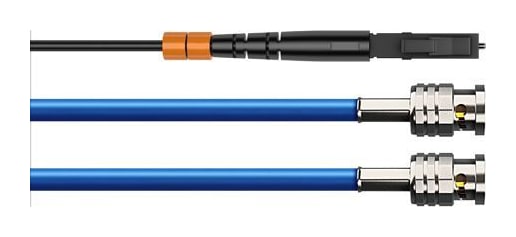

SDI és optika egy routerben

A BNC SDI és optikai SDI kártyák a keretben szabadon kombinálhatók, és SDI-ről optikára, illetve fordítva is kapcsolhat. Az optikai szál nagy távolságra viszi a jelet, ami nagy épületekben és nagy eseményeken hasznos.

Automatikus SDI váltás

A 3G-SDI csatlakozások automatikusan váltanak SD, HD, 4:4:4 és 2K között, és minden bemenet más szabványban futhat. A router DVB-ASI jelet és 16 csatornás beágyazott SDI hangot is továbbít, minden kimeneten reclocking van.

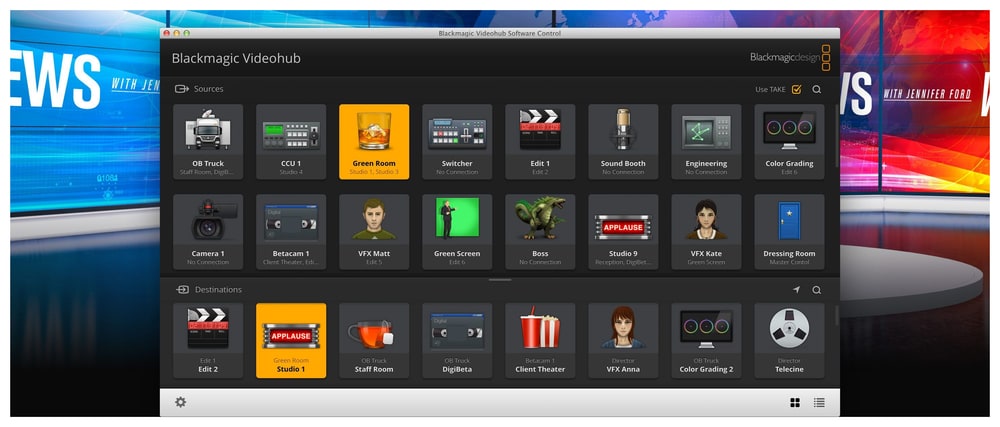

Vezérlés számítógépről és vezérlőpultról

A routert az ingyenes Videohub szoftver Mac és Windows rendszerre, valamint IP-hálózaton megosztott Videohub hardveres vezérlőpultok vezérlik. Az RS-422 bemenet más rendszerek kapcsolási parancsait fogadja, a Videohub SDK pedig a műsorszóró automatizálásba való integrációt szolgálja.

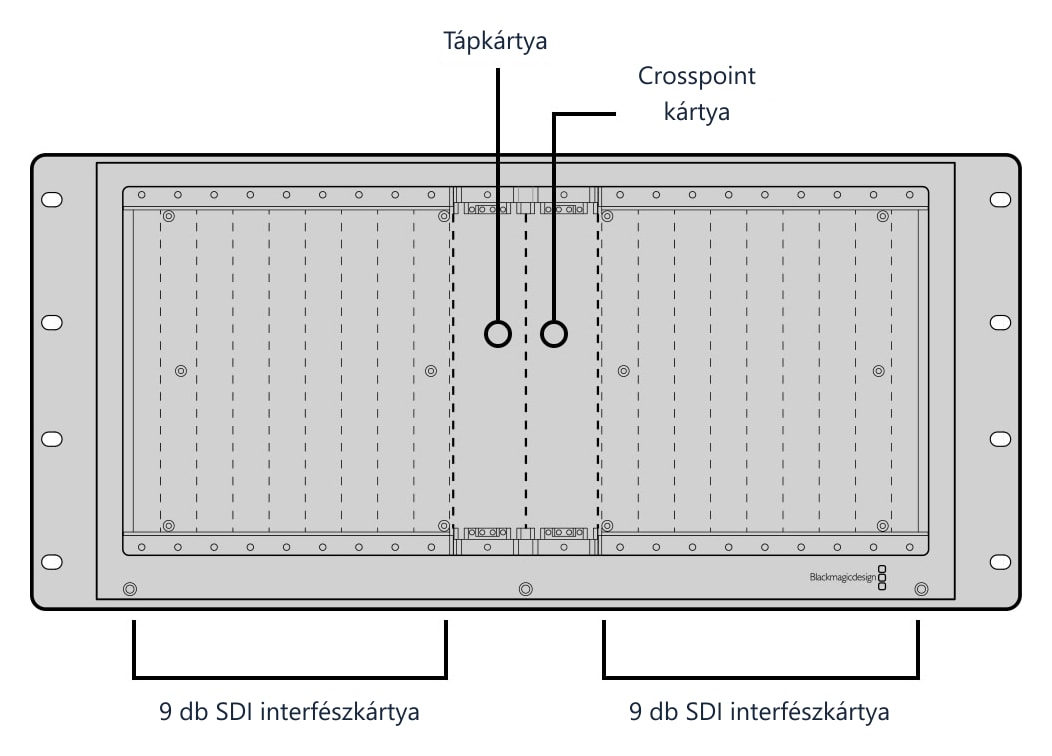

Csatlakozók és kezelőszervek

A keret közepén a tápkártya és a Crosspoint kártya helye van, két oldalt kilenc-kilenc hely SDI vagy optikai SDI interfészkártyák számára.

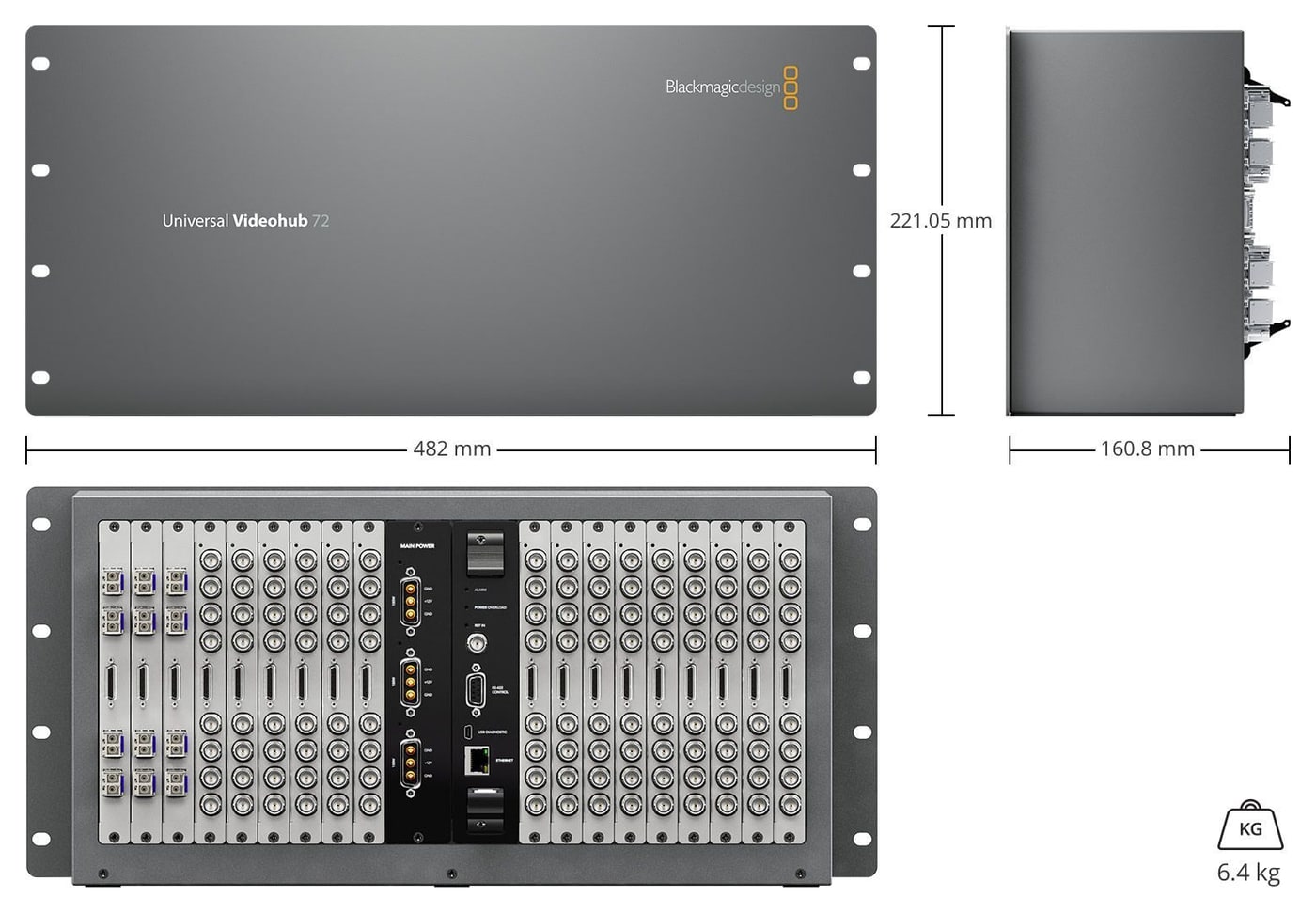

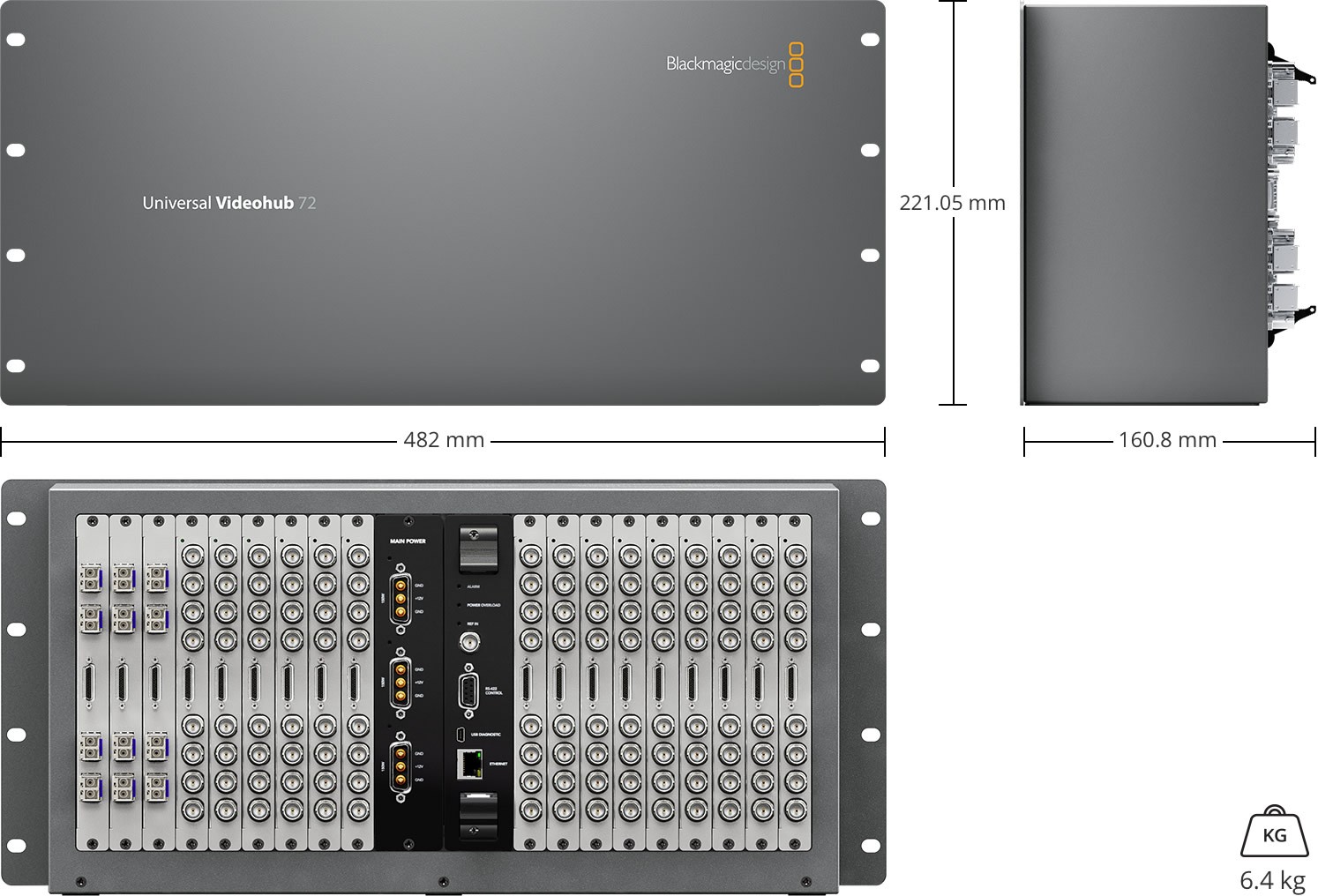

Méretek és tömeg

Méretek: 482 × 160,8 × 221,05 mm (sz × mé × ma), tömeg: 6,4 kg. 19″-os rackben 5 RU helyet foglal.
