Tilta Nucleus-M 7-Pin Motor-to-Motor Connection Cable

A Tilta 7pin–7pin összekötő kábel (55 cm) két Nucleus-M vezeték nélküli objektívvezérlő motort láncol össze: az első motor szabad 7pin portjából viszi a tápot és a kommunikációt a másodikba. A lánc első motorját P-Tap – 7pin vagy 3pin – 7pin kábelnek kell táplálnia, a további motorokat már elég ezzel a kábellel összekötni. Két hosszban készül, 18 és 55 cm-ben; ez a 55 cm-es kivitel.

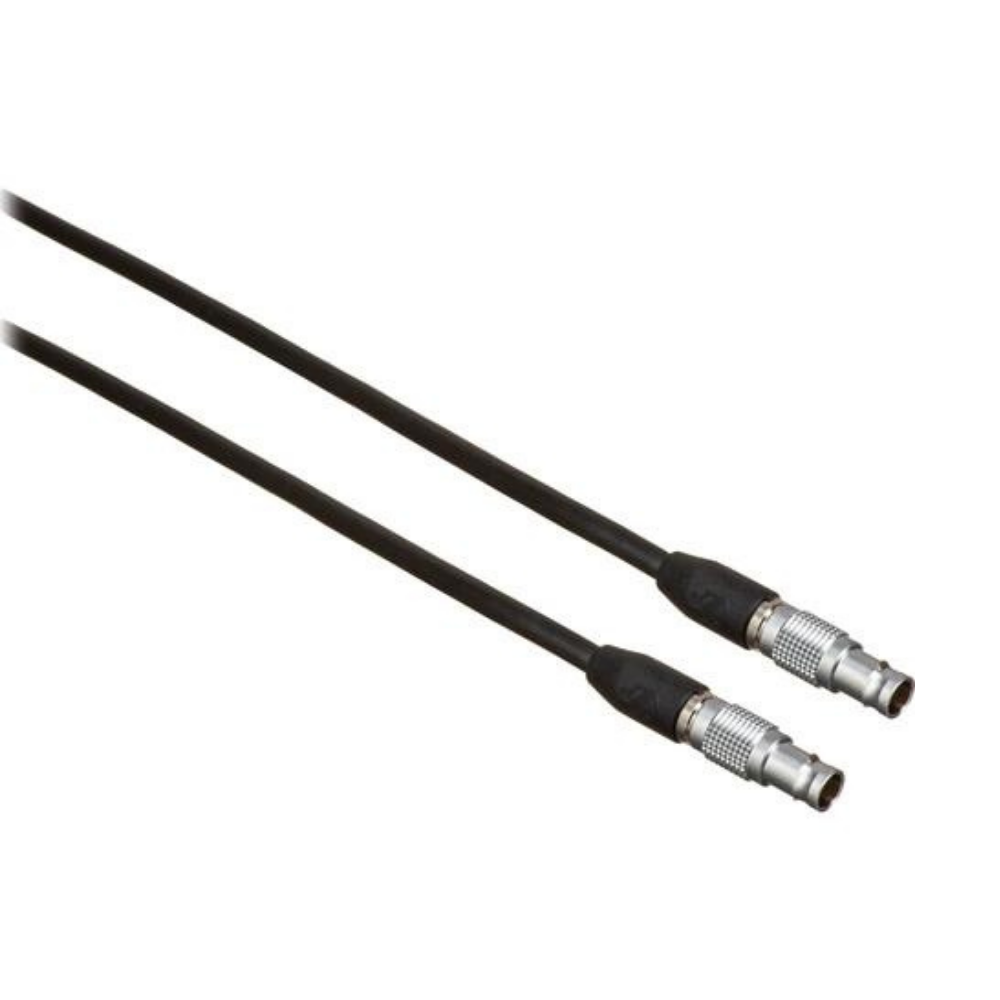

A 7pin–7pin összekötő kábel az a láncszem, amellyel a Nucleus-M rendszer bővül: minden további élesség-, rekesz- vagy zoommotor pontosan ezzel a kábellel kapcsolódik az előzőhöz, és nem kell neki saját forrás. A 55 cm-es kivitelnek két egyenes 7pin csatlakozója (dugó) és fekete gumiköpenye van.

Táp és adat motorról motorra

A kábel mindkét irányban viszi a tápot és a kommunikációt, így a lánc második motorja áramot és parancsot is kap a FIZ kézi egységtől vagy a markolatoktól anélkül, hogy külön betáplálás vezetne hozzá. Az első motor szabad 7pin portjába és a második bármelyik portjába dugjuk; a harmadik motor ugyanígy csatlakozik. A lánc mindig P-Tap – 7pin vagy 3pin – 7pin tápkábellel kezdődik — ez az összekötő kábel az áramot csak továbbadja. A kábel két hosszban készül: 18 cm a szorosan egymás mellett ülő motorokhoz, 55 cm a rudakon nagyobb távolságra — ez a 55 cm-es kivitel.

Kivitel

Mindkét csatlakozó egyenes 7pin dugó, a vezeték rézerű, gumiköpenyes, a csatlakozóhüvelyek alumíniumból vannak; a kábel teljesen fekete. Az első generációs Nucleus-M motorokhoz tartozik; a Nucleus-M II-nek saját összekötő kábelei vannak, a WLC-T06-7P-30 és a WLC-T06-7P-50.

A Tilta Nucleus-M rendszer

A Nucleus-M (WLC-T03 sorozat) vezeték nélküli objektívvezérlés: a 15/19 mm-es rudakon ülő motorok forgatják az élességet, a rekeszt és a zoomot, a FIZ kézi egység vagy a kerekes markolatok távolról vezérlik őket, a táp 7 tűs kábeleken jön — P-Tap lemezről vagy motorról motorra láncolva. A WLC-T03 sorozat elemei kombinálhatók: motorfogaskerekek, kábelek, markolatadapterek, híd és keménytok ugyanahhoz a rendszerhez tartoznak, ez az alkatrész is.
