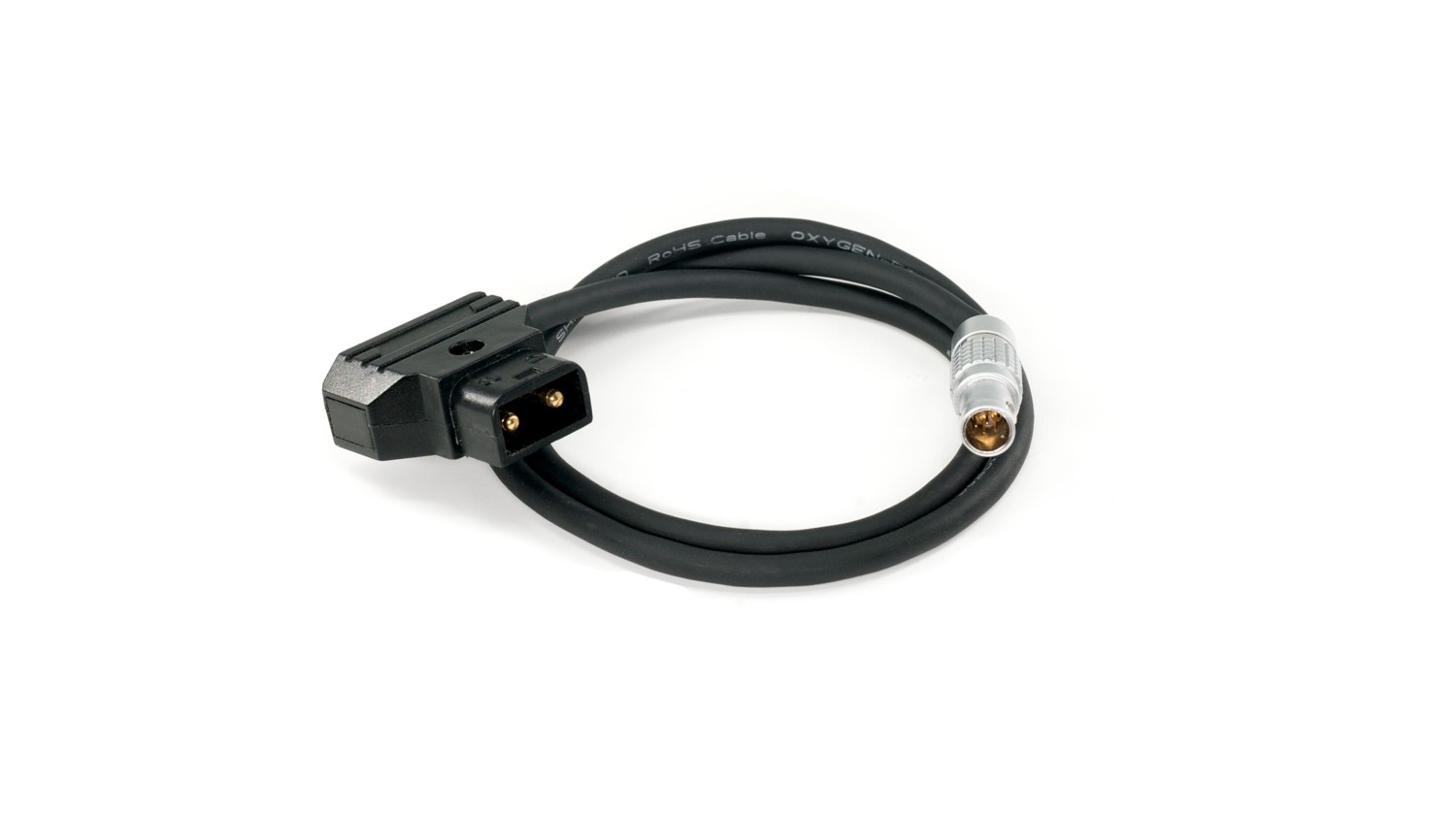

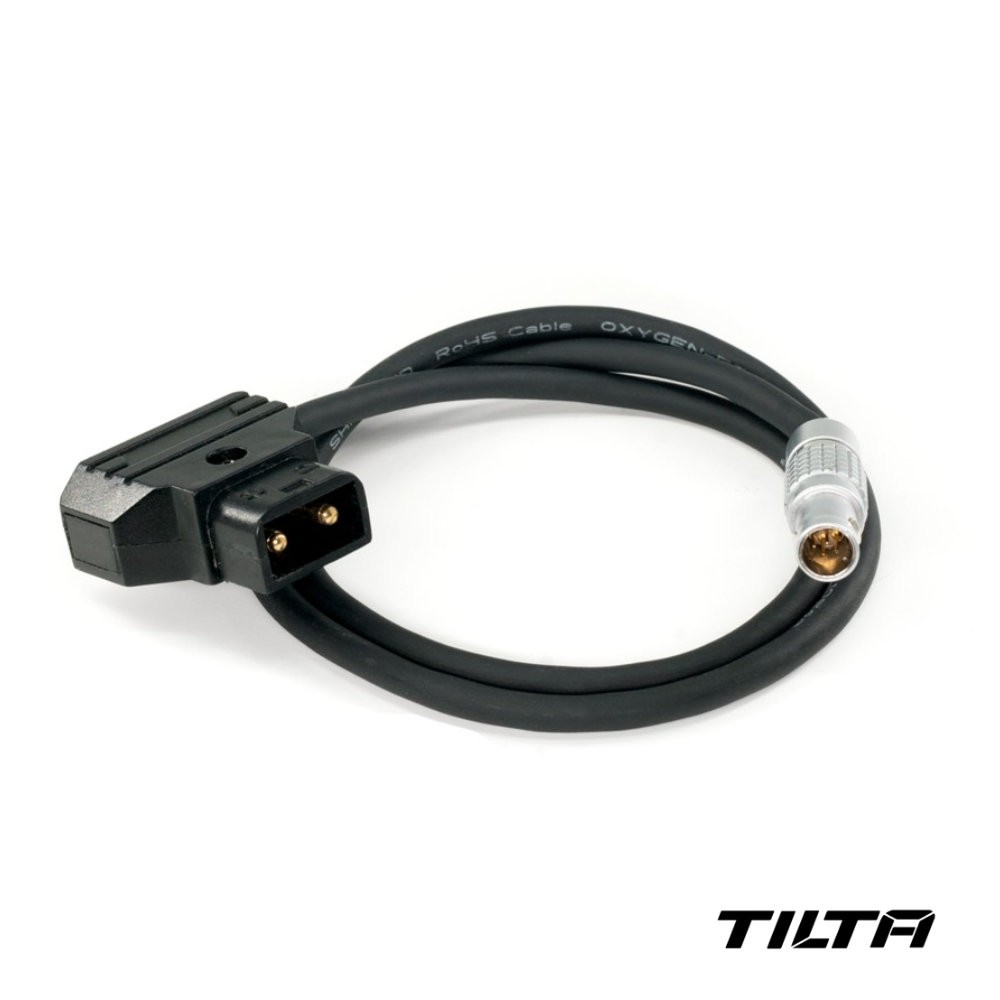

Tilta Nucleus-M P-TAP to 7-Pin Motor Power Cable

A Tilta P-Tap – 7pin tápkábel a Nucleus-M vezeték nélküli objektívvezérlés motorjait táplálja az akkumulátor vagy az akkulemez P-Tap (D-Tap) kimenetéről. Egy motorba dugjuk, onnan az áram 7pin–7pin összekötő kábeleken jut tovább a lánc többi motorjára. A 76,8 cm-es hossz elég a kamera hátulján lévő V-Mount lemeztől az objektív alatti rudakon ülő motorig.

A P-Tap – 7pin tápkábel a Nucleus-M rendszer táplálásának első láncszeme: egyik vége az akkumulátor vagy az akkulemez P-Tap aljzatában ül, a másik a motor 7pin portjában. Nélküle a motorok nem járnak — minden motorláncnak pontosan egy ilyen betáplálás kell.

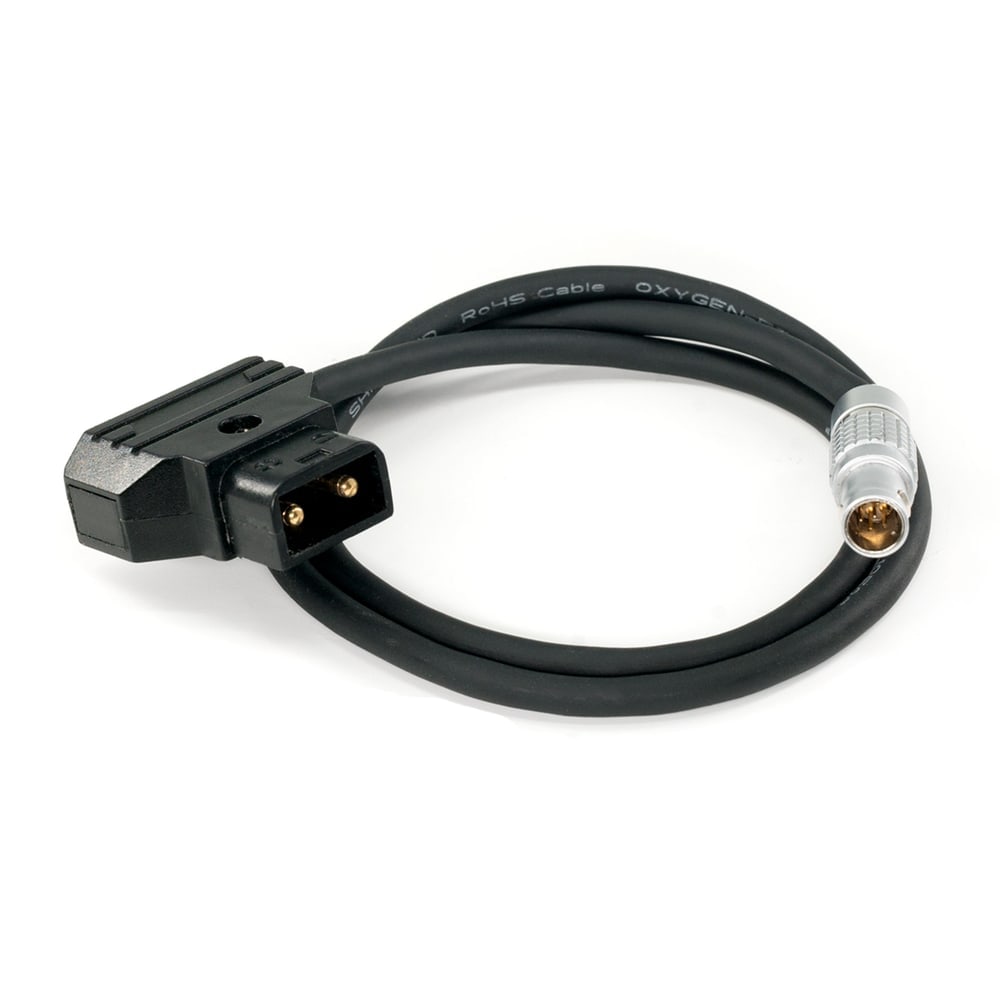

A P-Tap aljzatból az első motorba

A kábel a P-Tap kimenetbe csatlakozik, amilyen a V-Mount és Gold Mount akkulemezeken és a rig legtöbb tápelosztóján van, a másik végén lévő 7pin dugó pedig a Nucleus-M motor portjába illik. A motor így közvetlenül a kameraakkumulátorról kap áramot, saját forrás nem kell neki. A további motorokat láncoljuk — a 7pin–7pin összekötő kábel az első motor szabad portjából vezet a következőbe, és ugyanígy a harmadikba. A 76,8 cm-es hossz a kamera mögötti akkulemeztől előre, a rudakig vezető útra van méretezve.

Kivitel

A vezeték rézerű, gumiköpenyes, a csatlakozók ABS műanyagból és alumíniumötvözetből készülnek; az egész kábel fekete, illik a többi Nucleus-M elemhez. A kábel az első generációs Nucleus-M rendszerhez tartozik; a Nucleus-M II-höz a WLC-T06-P7P-70 tápkábel való.

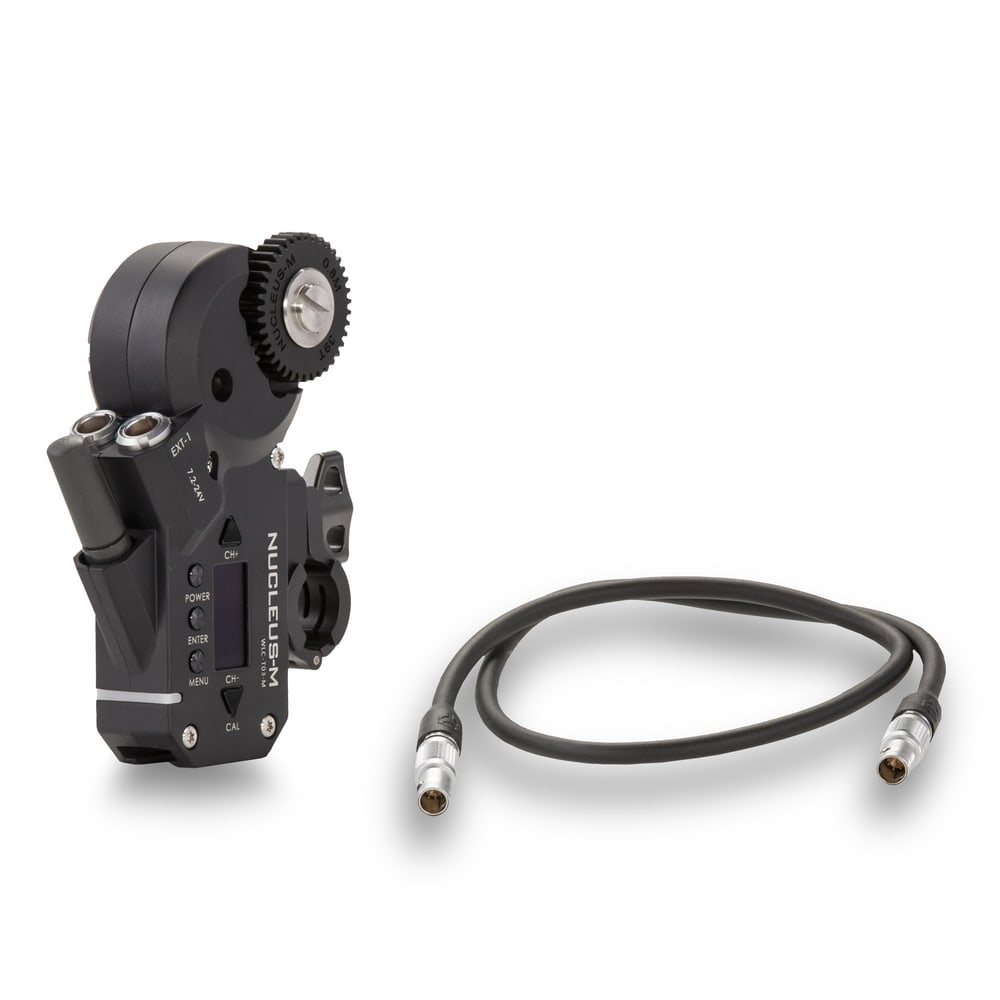

A Tilta Nucleus-M rendszer

A Nucleus-M (WLC-T03 sorozat) vezeték nélküli objektívvezérlés: a 15/19 mm-es rudakon ülő motorok forgatják az élességet, a rekeszt és a zoomot, a FIZ kézi egység vagy a kerekes markolatok távolról vezérlik őket, a táp 7 tűs kábeleken jön — P-Tap lemezről vagy motorról motorra láncolva. A WLC-T03 sorozat elemei kombinálhatók: motorfogaskerekek, kábelek, markolatadapterek, híd és keménytok ugyanahhoz a rendszerhez tartoznak, ez az alkatrész is.
