Tilta 8V DC Male to 7-pin Nucleus-M Motor Power Cable

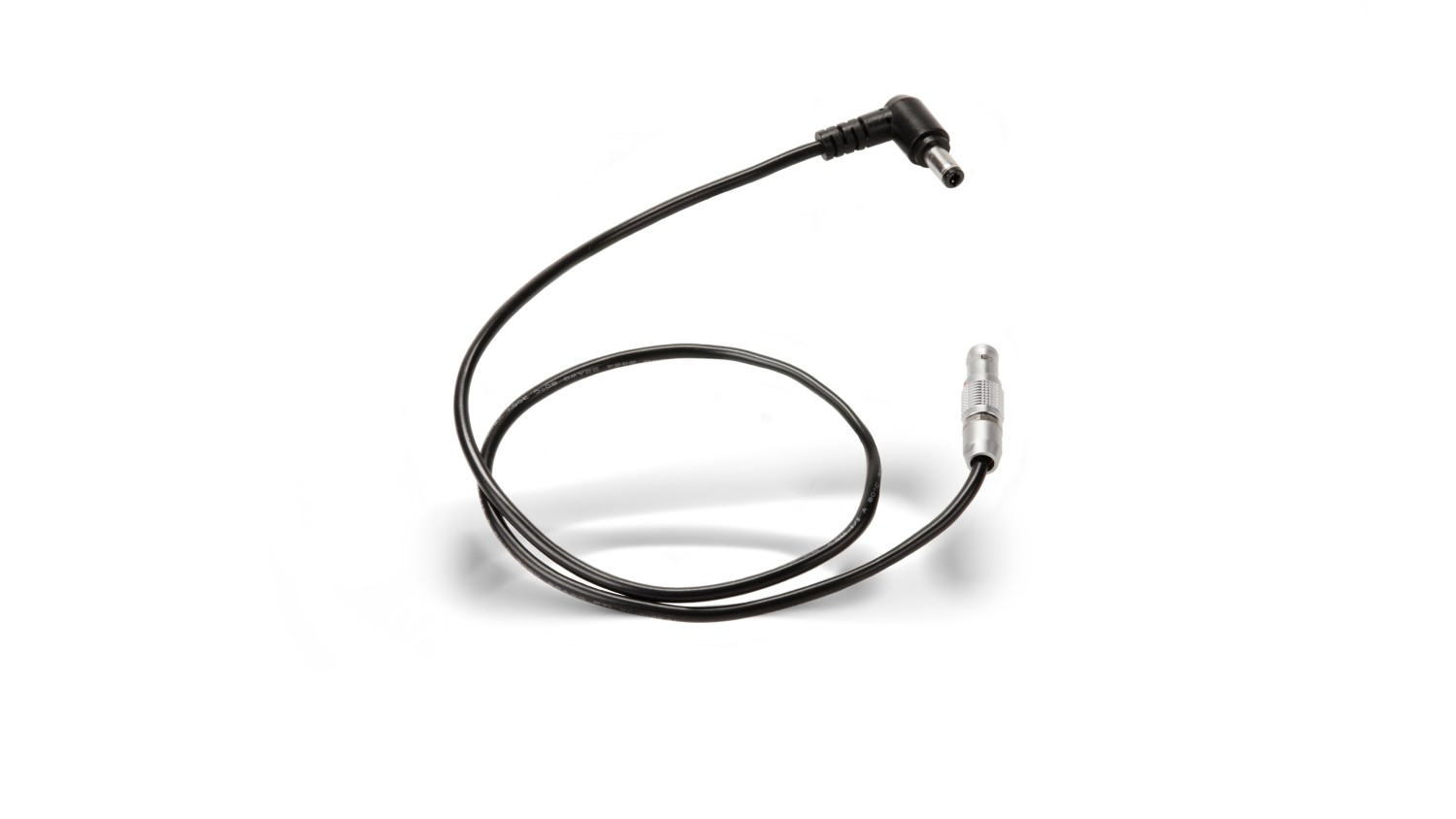

A Tilta TCB-7LE-DCM21 egy DC 5,5/2,1 mm (8 V) → 7 tűs Lemo tápkábel a Nucleus-M motorokhoz. A rig 8 V-os DC 5,5/2,1 mm kimenetébe és a motor 7 tűs tápcsatlakozójába dugható; a további motorokat aztán Nucleus-M 7 tűs → 7 tűs kábelekkel láncban lehet táplálni. A DC dugó könyök kialakítású, színe fekete.

A Tilta TCB-7LE-DCM21 a Nucleus-M motorok P-Tapról való táplálásának alternatívája: ahol a rig 5,5/2,1 mm hengeres aljzatú, 8 V-os DC kimenetet kínál, elég ez a kábel, és a motorok saját forrás nélkül járnak. Egy kábel az első motorba, a többit 7 tűs kábelek kötik össze.

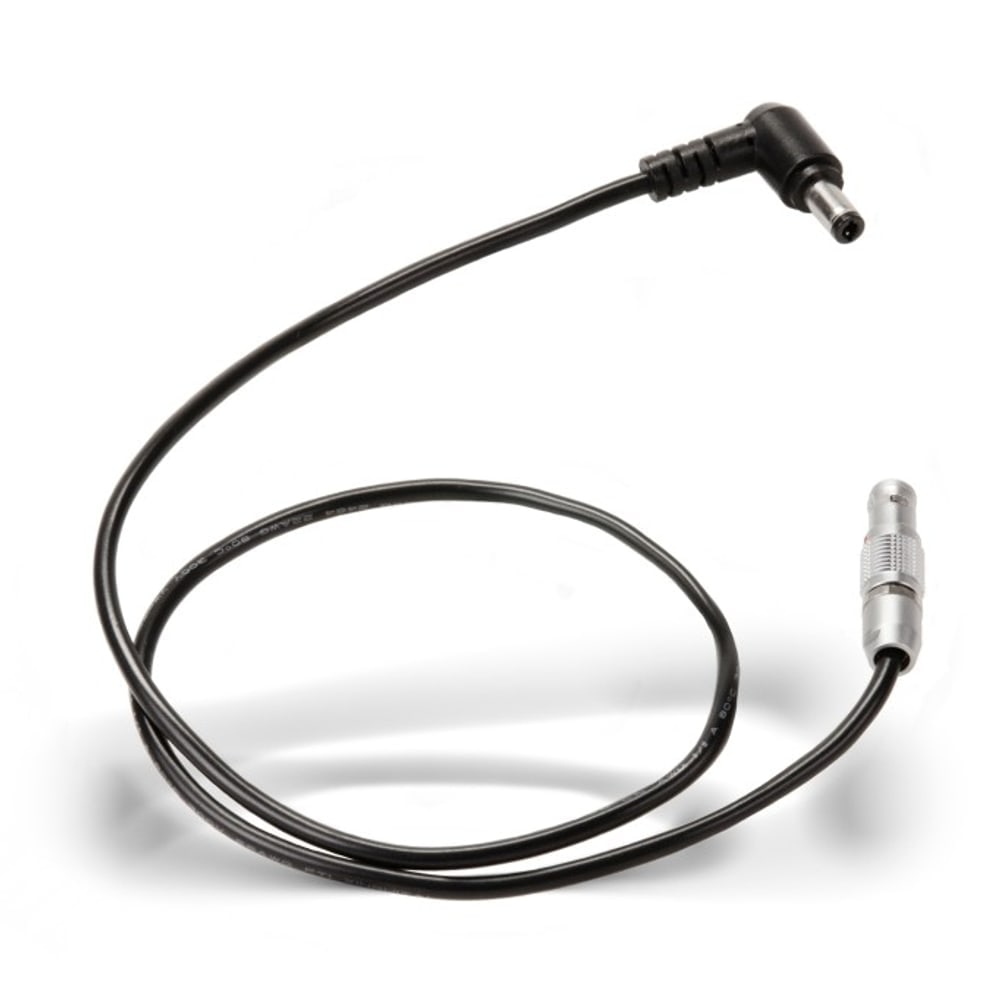

DC 5,5/2,1 mm (8 V) → a Nucleus-M 7 tűs motorcsatlakozója

A könyök kialakítású DC 5,5/2,1 mm dugó a rigen lévő forrás 8 V-os DC kimenetébe csatlakozik — egy ilyen kimenetű akkulemezbe vagy tápmodulba. A másik vég egy 7 tűs Lemo dugó a Nucleus-M motor tápcsatlakozójához; abban reteszelődik, és a kábel megrántásával nem húzható ki. A kábel a feszültséget nem változtatja; ennek a kimenetnek a 8 V-ja beleesik abba a 7,2–24 V-os tartományba, amellyel a Nucleus-M motorok dolgoznak. Ha a rigen csak P-Tap van, helyette a Nucleus-M P-Tap → 7 tűs kábel használatos.

Motorok láncolása

Csak az első motor kap tápot: a második 7 tűs csatlakozójából Nucleus-M 7 tűs → 7 tűs kábel vezet a következő motorhoz, és az ugyanígy tovább. Három motor így egyetlen forráson lóg, és a rigen egyetlen bevezetés jön az akkuról.

A könyök DC dugó a kábelt a forrás mentén tartja, és nem áll ki; az egyenes 7 tűs csatlakozó úgy ül a motorban, hogy a kábel közvetlenül a csatlakozó mögött nem törik meg.
