RGBlink mini-mx SDI

Az RGBlink mini-mx SDI egy kompakt, professzionális 10 csatornás videokapcsoló, amelyet élő közvetítéshez, sugárzáshoz és rendezvények produkciójához terveztek. Négy HDMI 2.0, négy 3G-SDI, NDI|HX2, USB-C UVC, integrált PTZ vezérlés, chroma key, dinamikus feliratok, valamint egyidejű streaming és felvétel funkciókkal hordozható kivitelben nyújt hatékony produkciós lehetőségeket.

A mini-mx SDI egyetlen táskába férő rendezőpult stúdiókhoz, konferenciákhoz, előadásokhoz és sportközvetítésekhez. Egy panelen egyesíti a tízbemenetes kapcsolót, a nyolccsatornás hangkeverést, a PTZ kamerák vezérlését, a felvételt és a streamet, így az adást egyetlen operátor is viheti.

Tíz csatlakozó, nyolc hangcsatorna

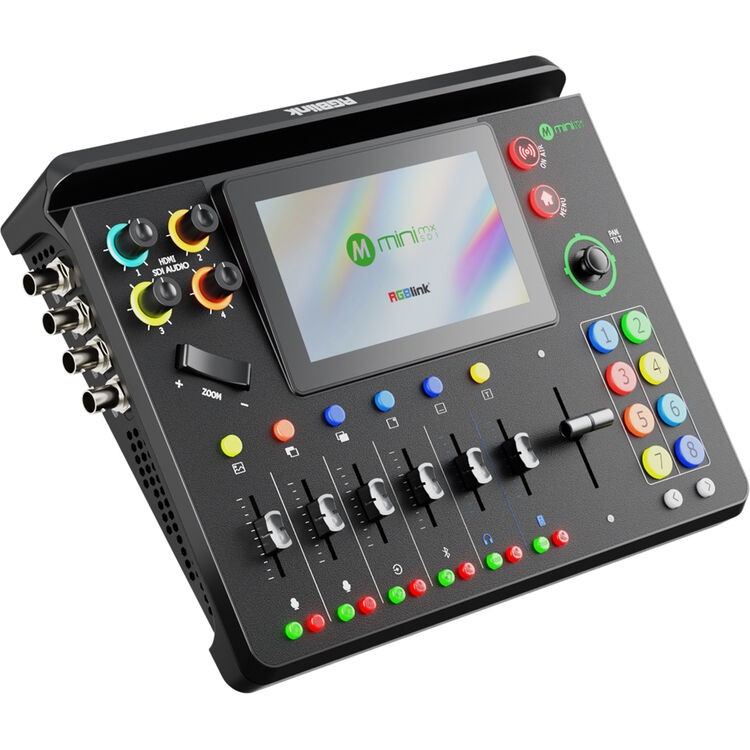

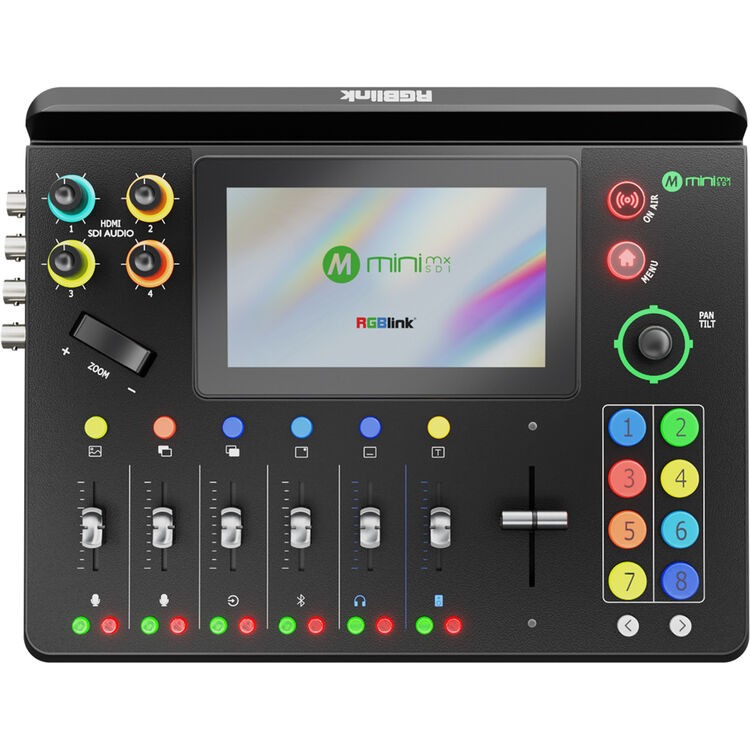

A mini-mx SDI négy HDMI 2.0 forrást fogad akár 4K60-ig, négy 3G-SDI kamerát, egy USB kamerát (UVC) és kétirányú NDI | HX2-t, ezekből hat bemeneti csatornát állít össze. Az 5,5″-os érintőképernyő, hat fader, a T-bar és a joystick egyetlen, 291 × 223 × 71 mm-es panelen van; USB-C PD-ről működik (12 V / 3,3 A, max. 40 W).

HDMI és 3G-SDI profi kamerákhoz

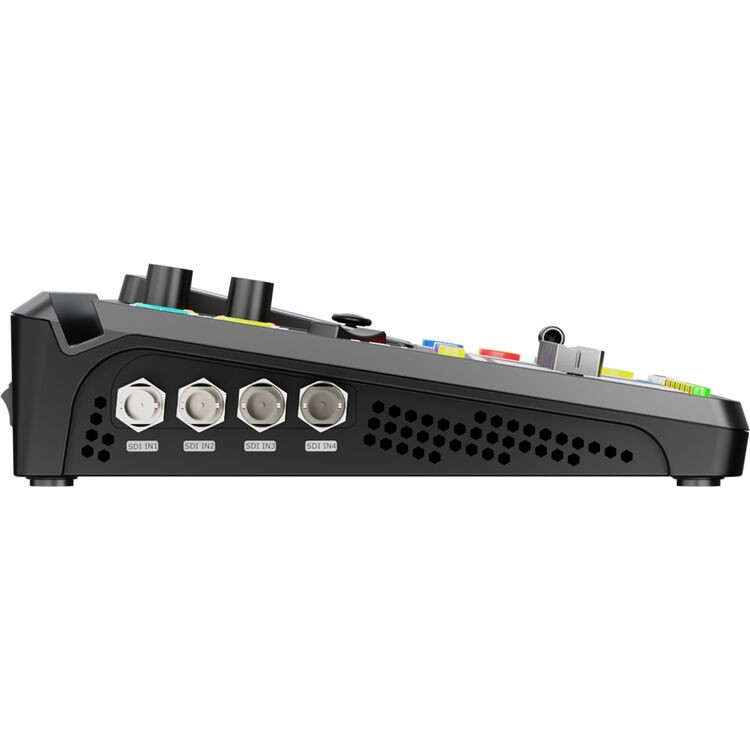

Négy 3G-SDI bemenet (akár 1080p60) nagyobb távolságból is fogadja a broadcast kamerákat, négy HDMI 2.0 bemenet pedig akár 4096 × 2160p60-at. A hat csatornát UVC-n csatlakozó USB kamerával vagy RGBlink AI minivel és a helyi hálózat NDI forrásával egészíti ki; az NDI-licences Ethernet egyszerre fogad és küld.

Érintőképernyő és két HDMI kimenet

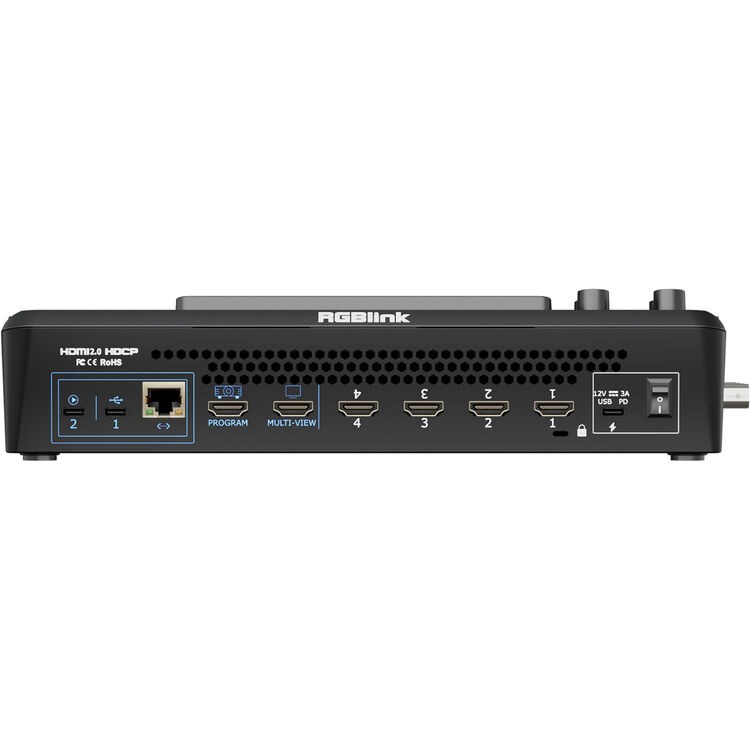

Az 5,5″-os érintőképernyő a menü kezelésére és az összes bemenet multiview-jára szolgál. Két külön HDMI kimenet ad multiview-t, programot vagy tesztábrát a monitorokra akár 1080p60 felbontásban. Az USB 3.0 kimenetet a számítógép webkameraként ismeri fel (YUY2/MJPEG), így a program közvetlenül mehet az OBS-be, a Zoomba vagy a vMixbe.

Nyolc hangcsatorna keverése

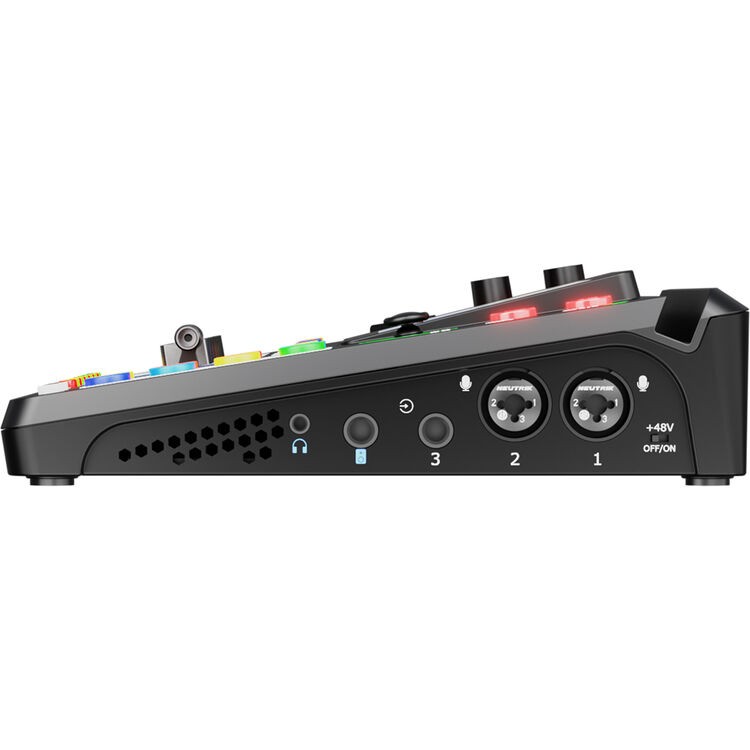

Két kombinált XLR/6,35 mm-es mikrofonbemenet (a MIC 1 48 V-os fantomtáppal), 6,35 mm-es vonalbemenet, Bluetooth-hang és a HDMI és SDI bemenetekbe ágyazott hang – összesen akár nyolc csatorna. A mikrofonokhoz zajcsökkentés, hangszínszabályzó, echo, zengetés és hangfúzió áll rendelkezésre, a vonalbemenet akár 8 képkockával késleltethető. Kimenetek: 6,35 mm-es és 3,5 mm-es jack.

Rétegek, grafika és eredményjelző

A jelenet két videórétegből, háttérképből és a médiatár grafikáiból – logókból, feliratokból vagy képekből – áll össze. A dinamikus szöveges feliratok és az eredményjelző (scoreboard) neveket, eredményt vagy időt mutatnak közvetlenül az adásban; a kép a képben és az osztott képernyő számítógép nélkül beállítható.

Chroma key egy érintéssel

A zöld vagy kék háttér előtt álló műsorvezetőt közvetlenül a kapcsolón kulcsolja ki, és virtuális stúdióba vagy grafika elé helyezi. A kulcsolás beállításai a többi paraméterrel együtt az előre beállított jelenetekbe menthetők.

16 jelenet és 15 áttűnés

Akár 16 előre beállított jelenet tárolja a rétegek elrendezését, a forrásokat, a kulcsolást és a PTZ kamerák előbeállításait; a panel gombjaival hívhatók elő, és automatikusan is váltakozhatnak. Az előnézet és a program között vágással, T-barral vagy automatikusan, 15 áttűnési effektus egyikével vált. A VFA (a kép követi a hangot) funkció az aktív hangbemenet szerint váltja a képet.

PTZ kamerák vezérlése a panelről

A joystick és a zoomkapcsoló VISCA-n vagy NDI-n vezérli a PTZ kamerákat – forgatás, döntés, zoom és élesség, a mozgás sebességével együtt. A kamera-előbeállítás a bemenetet is megjegyzi, így előhívásakor a kapcsoló rögtön az adott kamerára vált. Az NDI kamera egyetlen Ethernet-kábellel csatlakozik képhez és vezérléshez.

Stream, NDI és felvétel egyszerre

Etherneten keresztül a mini-mx SDI RTMP(S)-en legalább négy platformra streamel egyszerre, közben NDI-t is sugároz. Az RGBlink TAO Clouddal akár 32 platformra streamelhet, és távolról kezelheti a kapcsolót. A program eközben MP4-be kerül USB-meghajtóra vagy legfeljebb 2 TB-os SSD-re.

Álló formátum telefonokhoz

Egyetlen kapcsolással a kimenet fekvő formátumból álló formátumra vált, így a közösségi oldalakra szánt stream kitölti a telefon teljes képernyőjét.

Bekötési példa

Fent a videós rész: négy HDMI forrás, előnézeti és programmonitor, hálózat TAO Clouddal, RGBlink AI mini az USB 3.0 porton, valamint számítógép vagy telefon UVC-n. Lent négy SDI kamera, Bluetooth-hang, mikrofonok, keverőpult, erősítő és fejhallgató.

További információk

Az RGBlink mini-mx SDI egy sokoldalú, all-in-one videóprodukciós kapcsoló, amelyet igényes élő közvetítési környezetekhez, például stúdiókhoz, sporteseményekhez, istentiszteletekhez, oktatási és vállalati rendezvényekhez fejlesztettek ki. Összesen 10 bemenetet támogat – köztük 4× HDMI 2.0, 4× 3G-SDI, NDI|HX2 Etherneten keresztül és USB-C UVC –, így kamerák, médialejátszók és távoli IP-források zökkenőmentes integrációját teszi lehetővé.

Az 5,5 hüvelykes színes LCD-kijelző valós idejű megfigyelést biztosít az összes bemenetről és kimenetről, míg a megvilágított gombokkal, forgógombokkal, joystickkal és T-barral ellátott tapintható vezérlőfelület gyors és biztos kezelést tesz lehetővé. A VISCA és NDI|HX2 segítségével integrált PTZ kamera vezérlés akár négy kamerát is támogat közvetlenül a kapcsolóból, így nincs szükség külső vezérlőkre.

A mini-mx SDI kiválóan alkalmas élő streaming munkafolyamatokhoz USB-C UVC kimenettel a konferencia- és streaming szoftverekhez való közvetlen csatlakozáshoz, NDI|HX2 és IP streaminghez, valamint TAO Cloud integrációval a felhőalapú távoli streaminghez akár 32 platformon. Támogatja a helyi felvétel és streaming egyidejű végzését is, akár 100 órányi 1080p videó felvételét külső USB-C tárolóra.

A fejlett produkciós eszközök között megtalálható a chroma key, két videó réteg, grafikus és logó átfedések, dinamikus szöveg és eredménytábla átfedések, VFA (Video Follows Audio) és több DVE átmeneti effektus. A mikrofon, vonal és beágyazott audio, fantom tápellátás, késleltetés vezérlés és élő keverés által biztosított átfogó audio támogatás garantálja a broadcast minőségű hangot.

A hordozható, robusztus és funkciókban gazdag RGBlink mini-mx SDI egy komplett élő produkciós központ, amely csökkenti a rendszer komplexitását, miközben professzionális eredményeket biztosít.

Főbb jellemzők:

• 10 csatornás videó kapcsoló: 4× HDMI 2.0, 4× 3G-SDI, NDI|HX2, USB-C UVC
• Beépített 5,5 hüvelykes színes LCD monitor
• Integrált PTZ kamera vezérlés (VISCA & NDI|HX2)
• USB-C UVC kimenet streaminghez és felvételhez
• Kettős USB-C kimenet egyidejű felvételhez és streaminghez
• NDI|HX2, IP streaming és TAO Cloud támogatás
• Chroma key, dinamikus szöveg és eredménytábla átfedések
• VFA (Video Follows Audio) funkció
• Két videóréteg + háttér és grafikus átfedések
• 16 jelenet előre beállított értékekkel
• Professzionális hangkeverés fantom táplálással
