RGBlink mini-mx-4S

Az RGBlink mini-mx-4S egy kompakt, 10 csatornás HDMI/SDI produkciós kapcsoló strapabíró ládában, ideális élő közvetítésekhez, rendezvényekhez és műsorszórási munkafolyamatokhoz. 4K HDMI és SDI bemenetekkel, PTZ kamera vezérléssel, beépített felvétellel, USB-C streaminggel, 14 hüvelykes HD monitorral és 5,5 hüvelykes érintőképernyővel hordozható, all-in-one megoldást kínál professzionális többkamerás produkciókhoz.

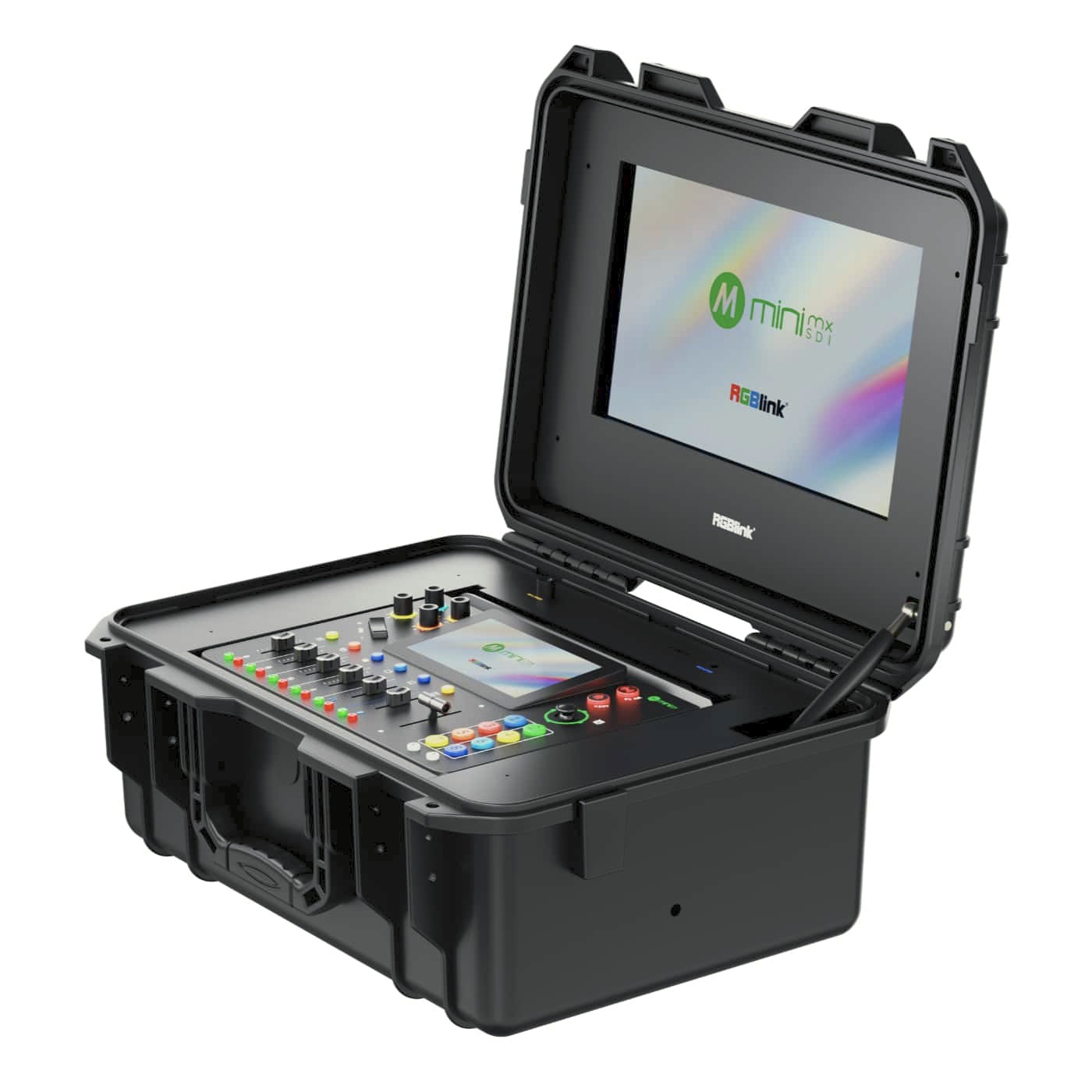

A mini-mx-4S egy strapabíró ládába épített mini-mx SDI kapcsoló 14″-os monitorral, hűtéssel és oldalra kivezetett csatlakozókkal. Elég felnyitni a fedelet, bedugni a kábeleket, és indulhat az adás – legyen szó szabadtéri koncertről, kerti esküvőről, sportmérkőzésről vagy céges rendezvényről.

Teljes vezérlőterem egy szállítóládában

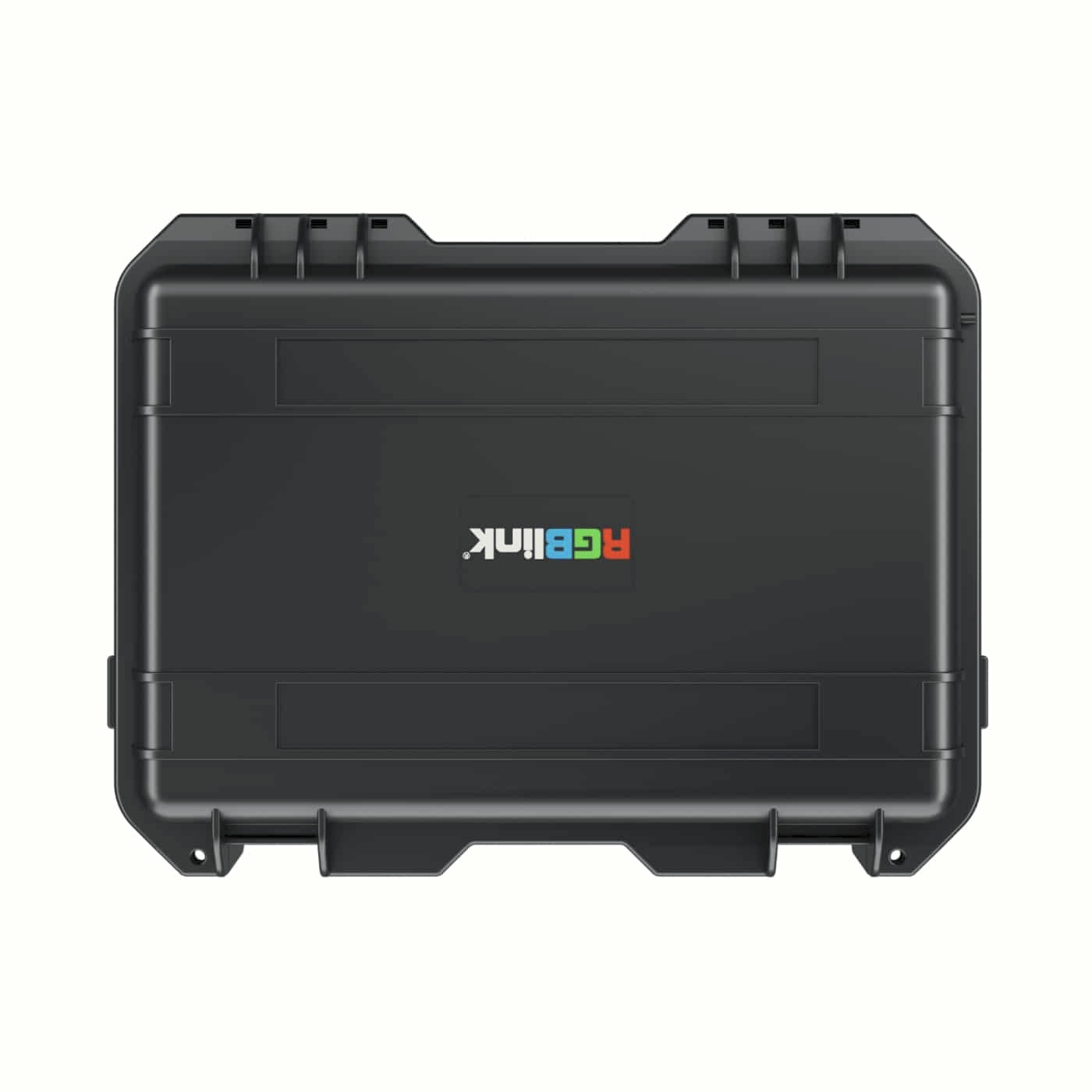

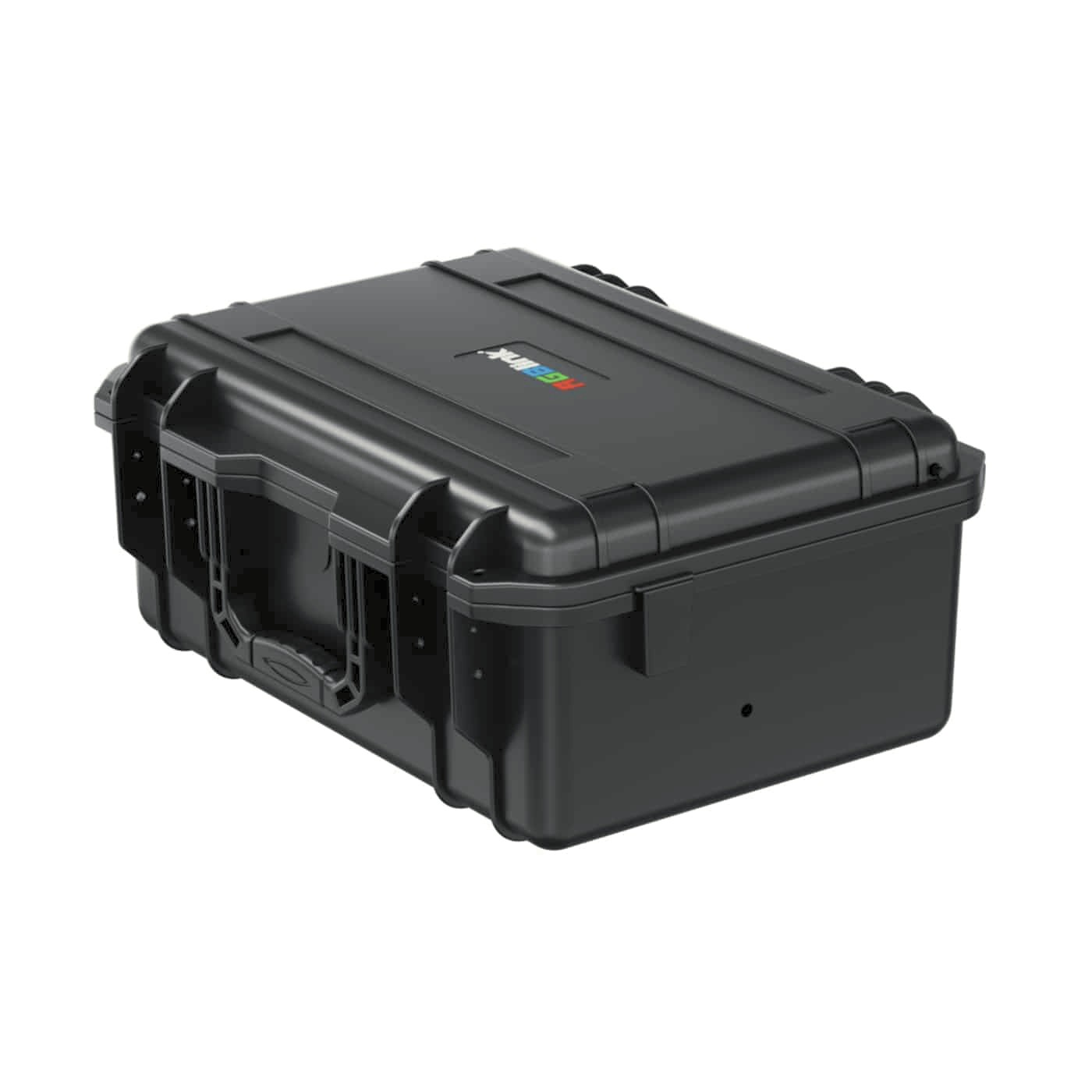

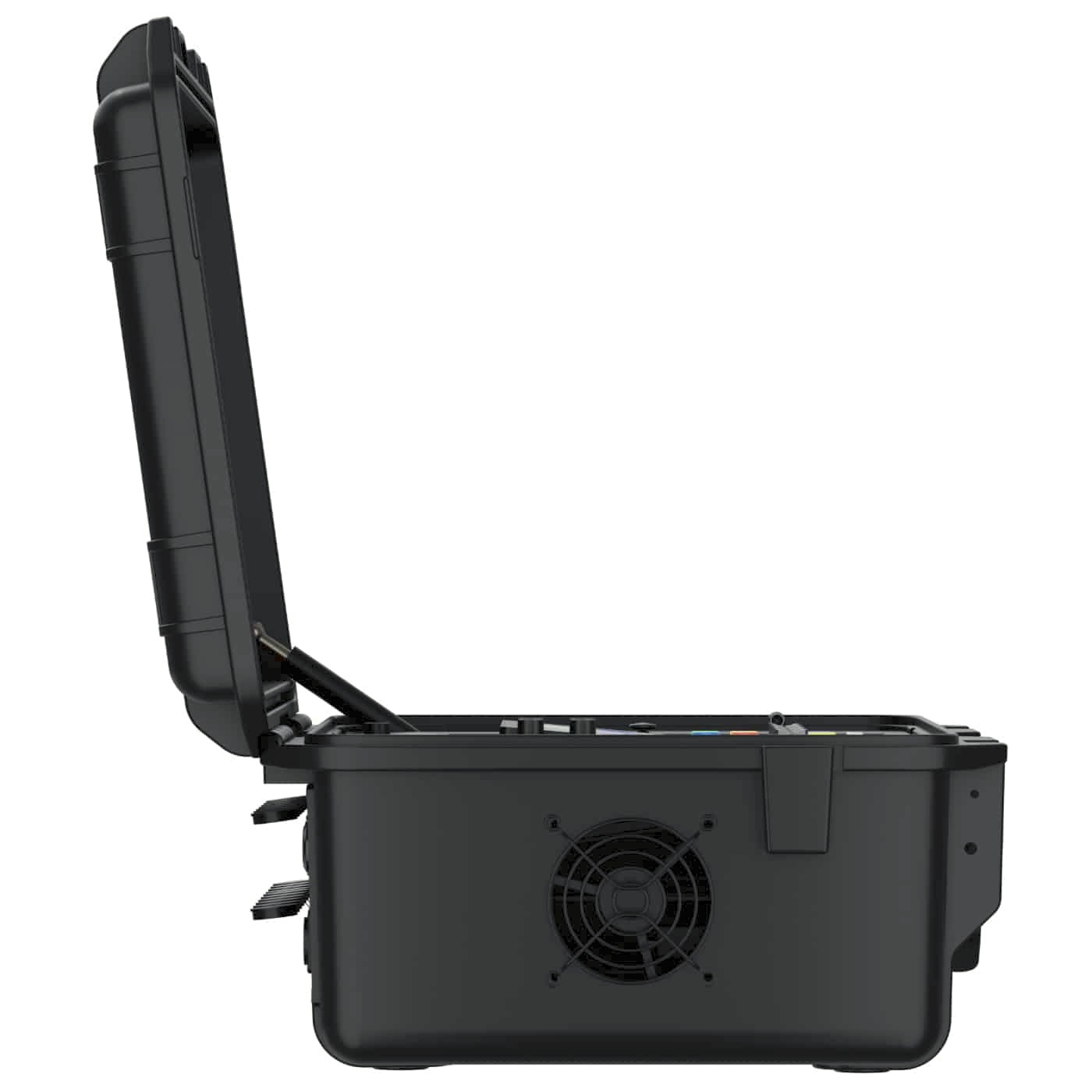

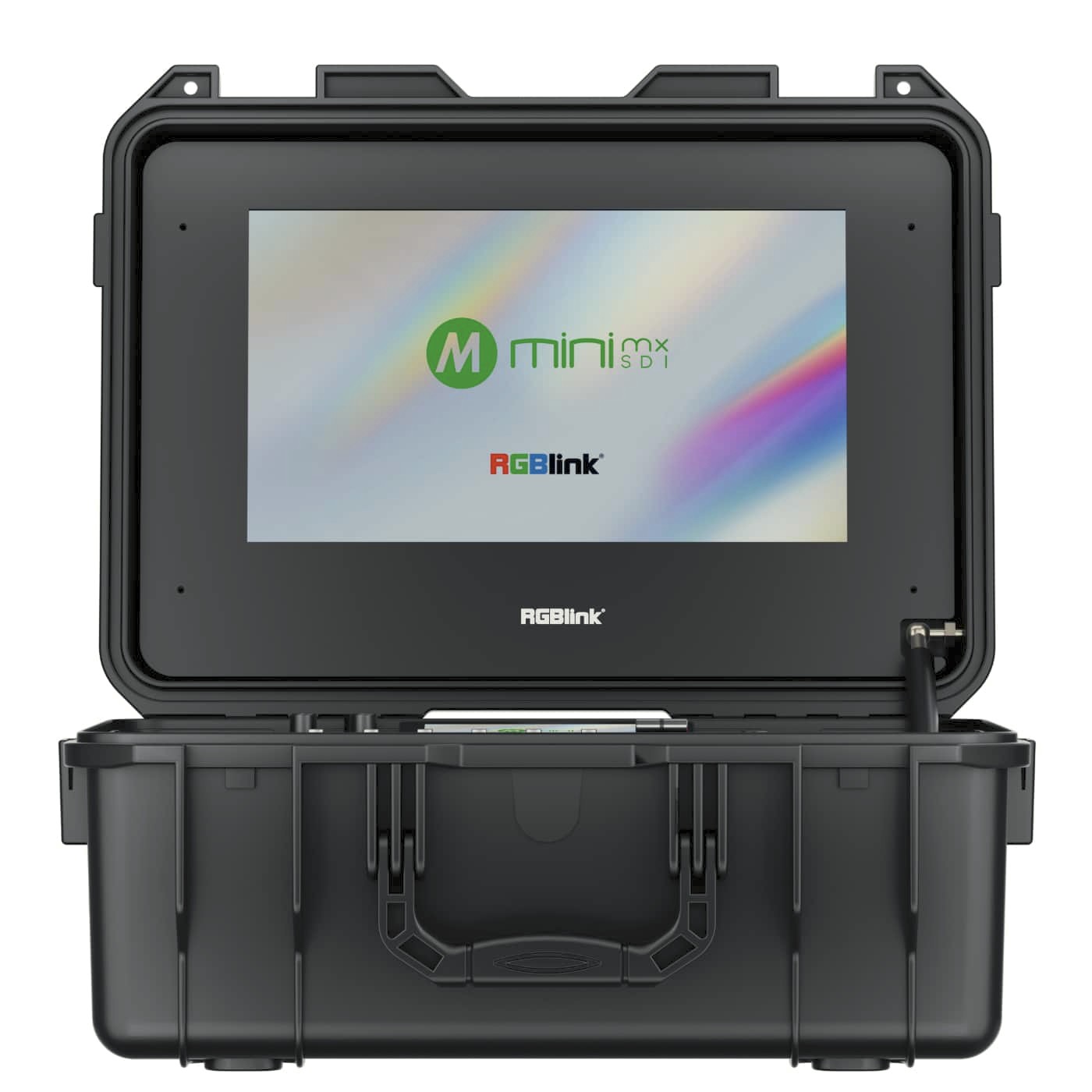

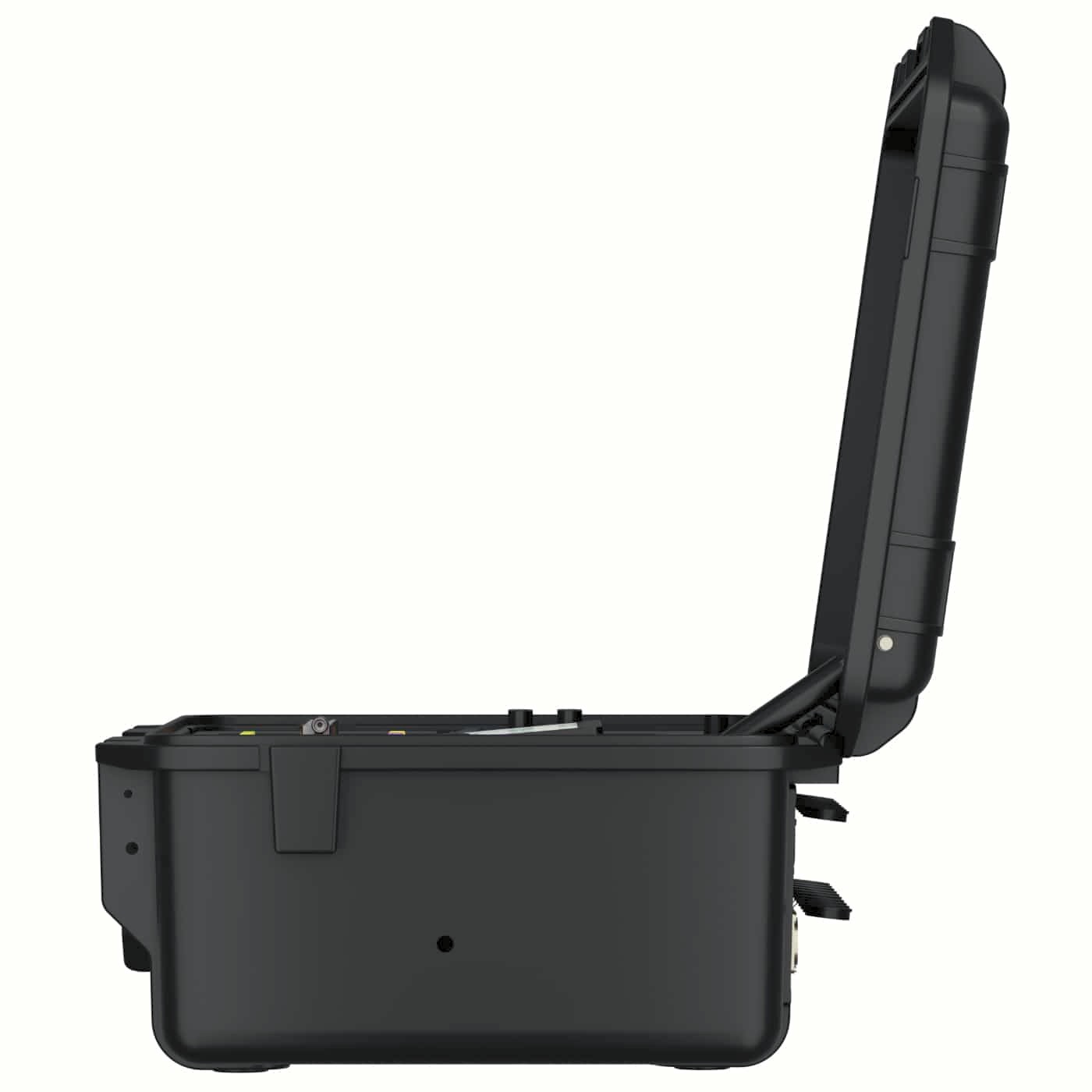

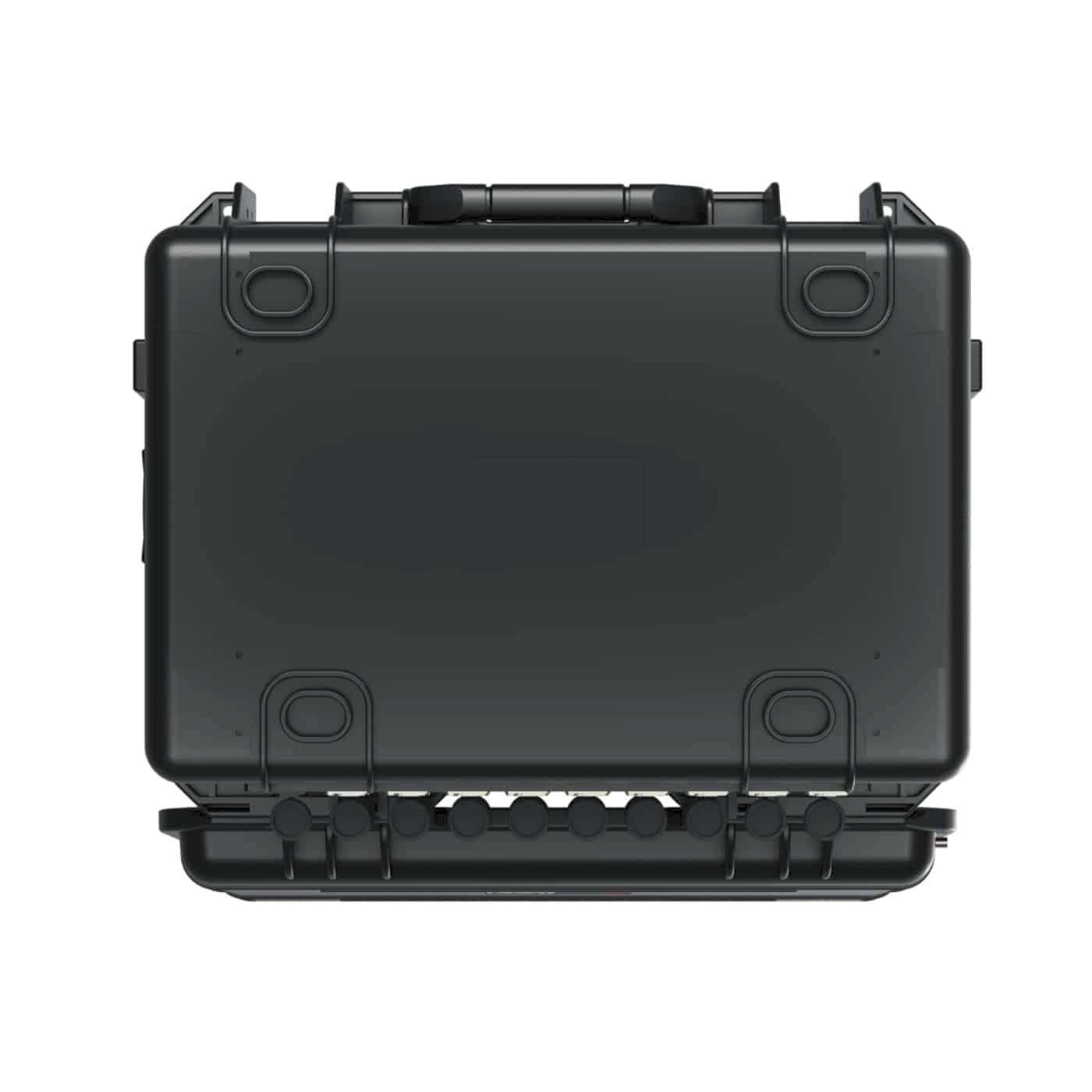

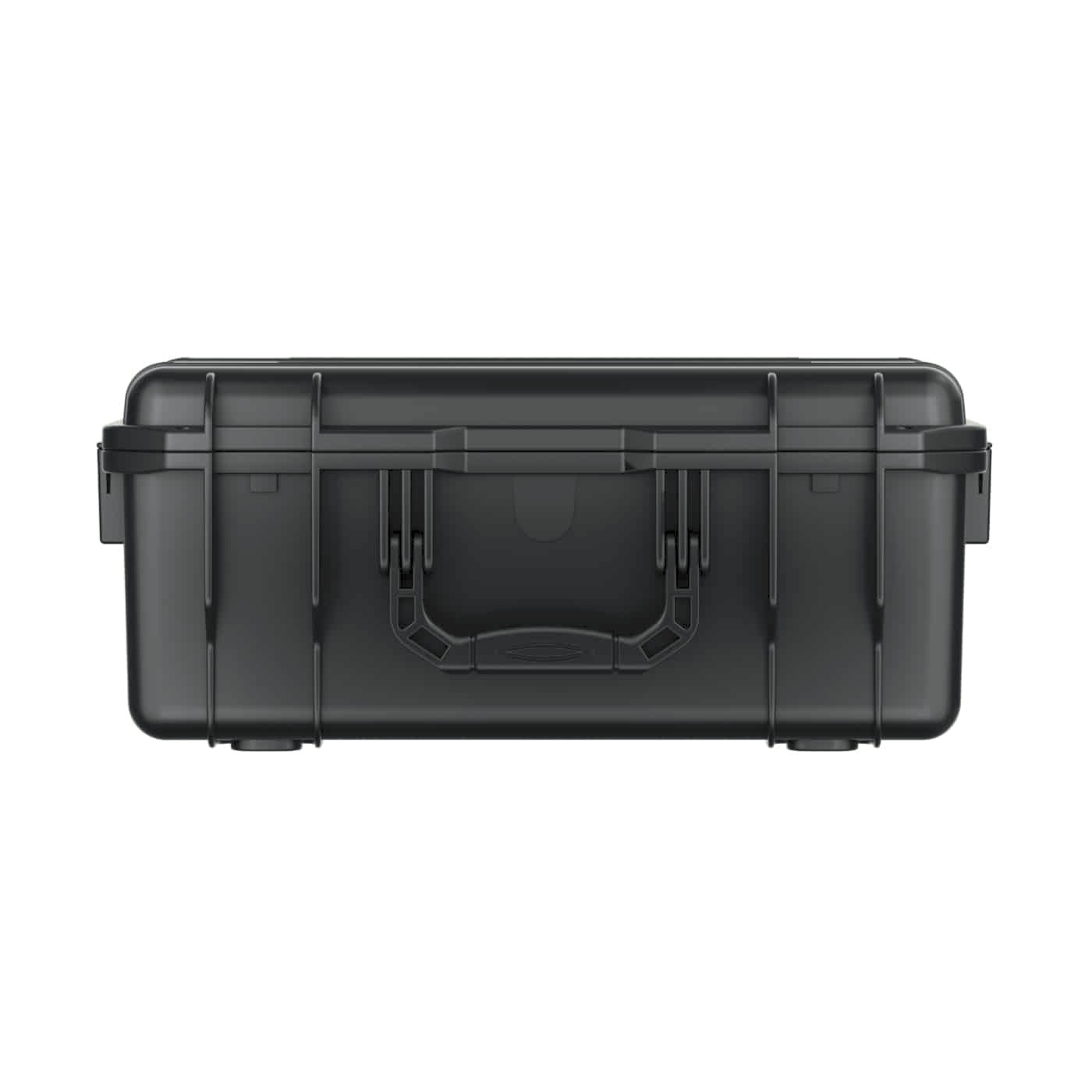

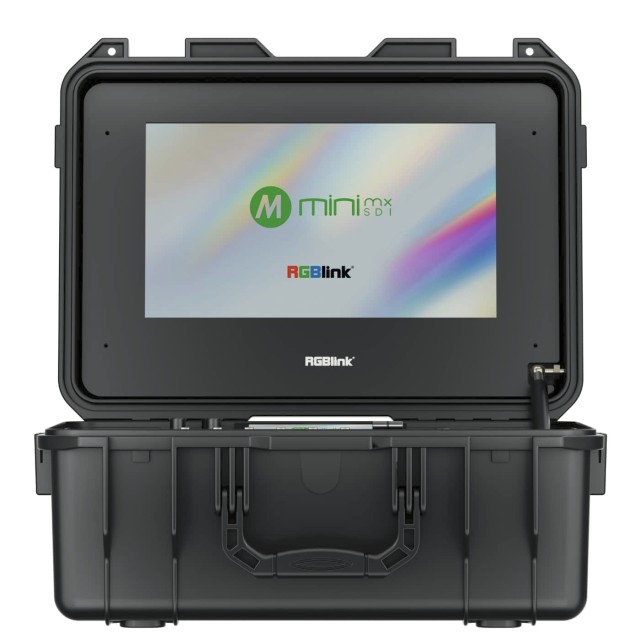

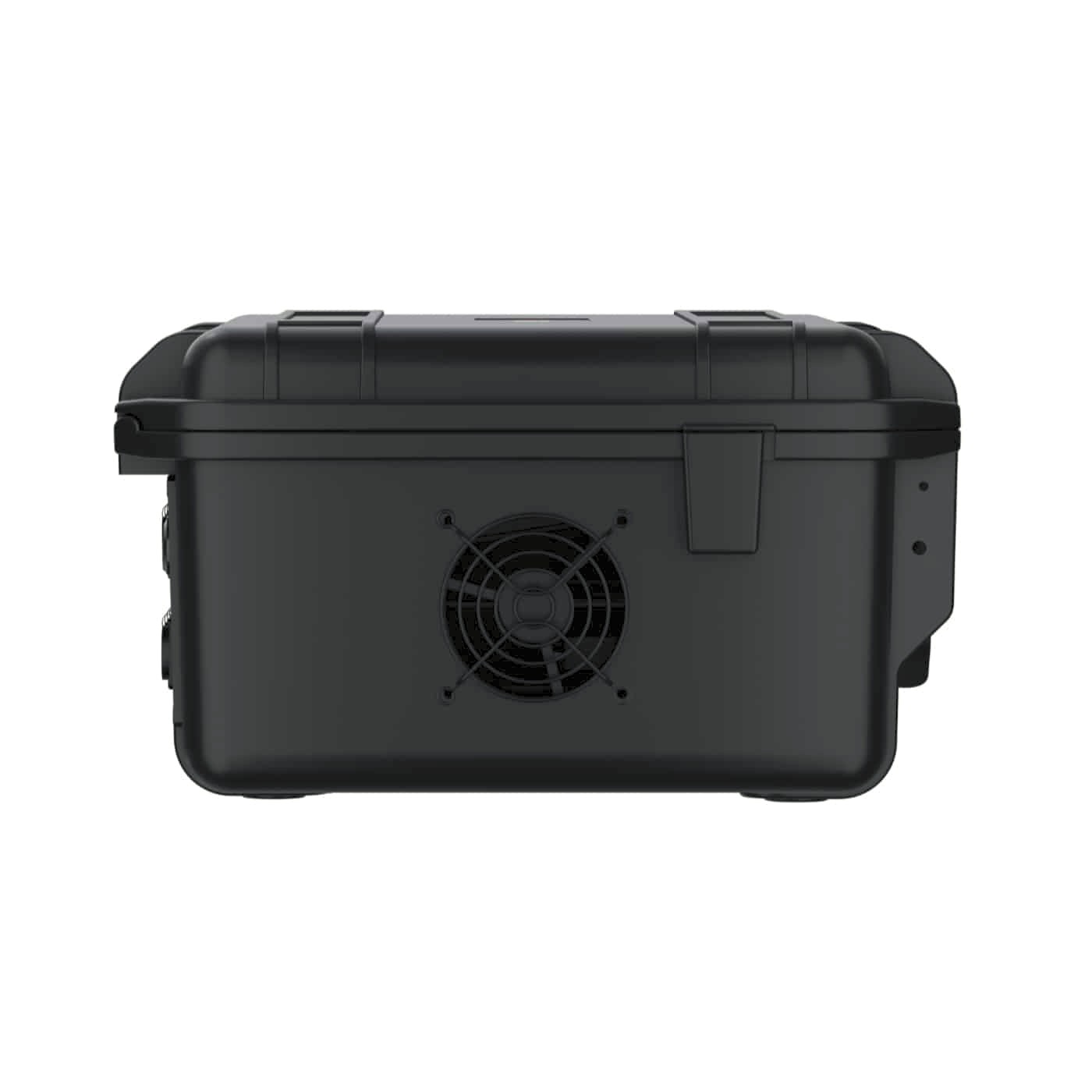

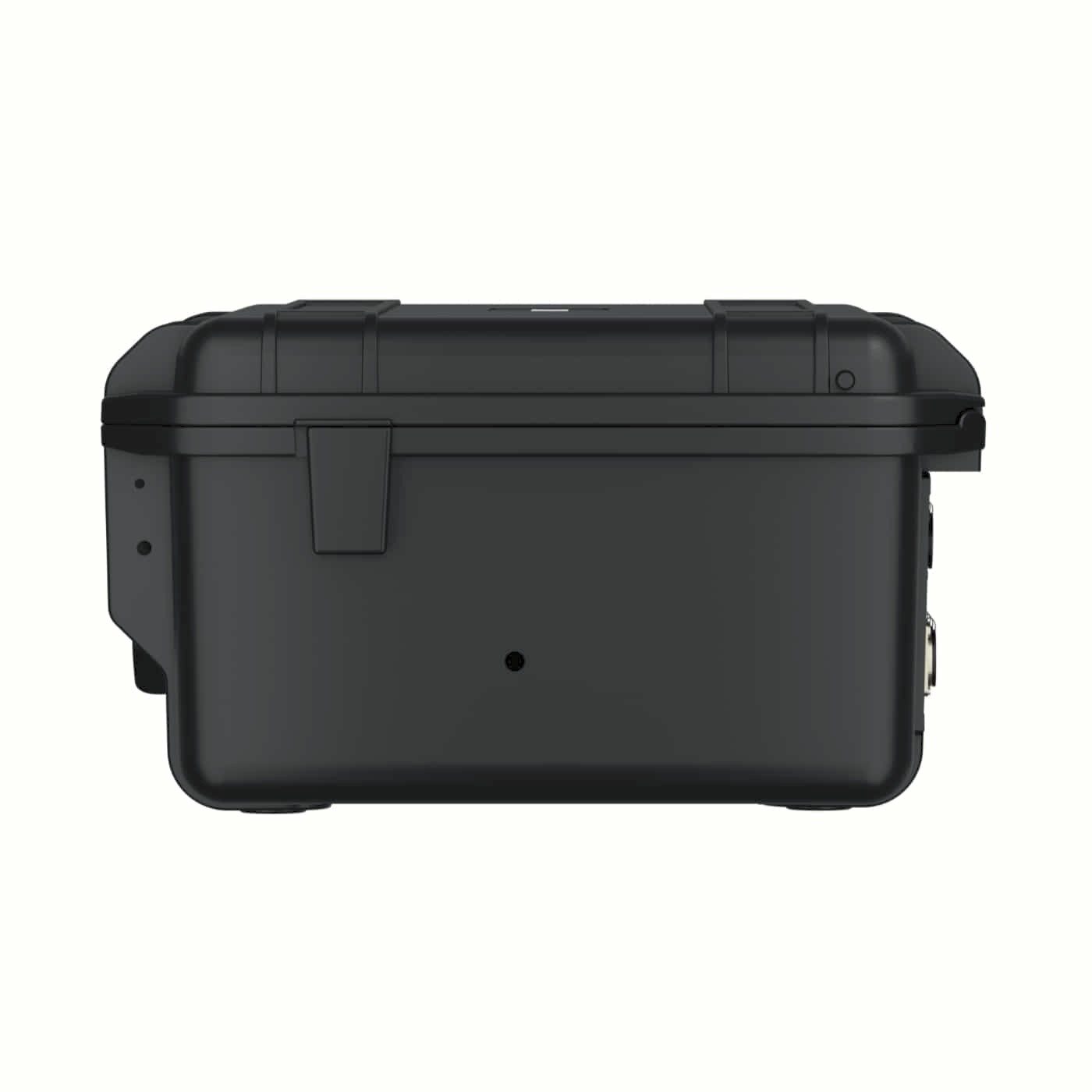

A nagy szilárdságú PP műanyagból készült, strapabíró láda rejti a mini-mx SDI kapcsolót, a fedélben egy 1920 × 1080 felbontású, 220 cd/m² fényerejű 14″-os IPS monitort, valamint a fedelet nyitva tartó hidraulikus rudat. Az erős léghűtés kültéri használatra is készült; a táplálás 100–240 V-os hálózatról, IP65 csatlakozón át történik. A láda mérete 360 × 308 × 177 mm.

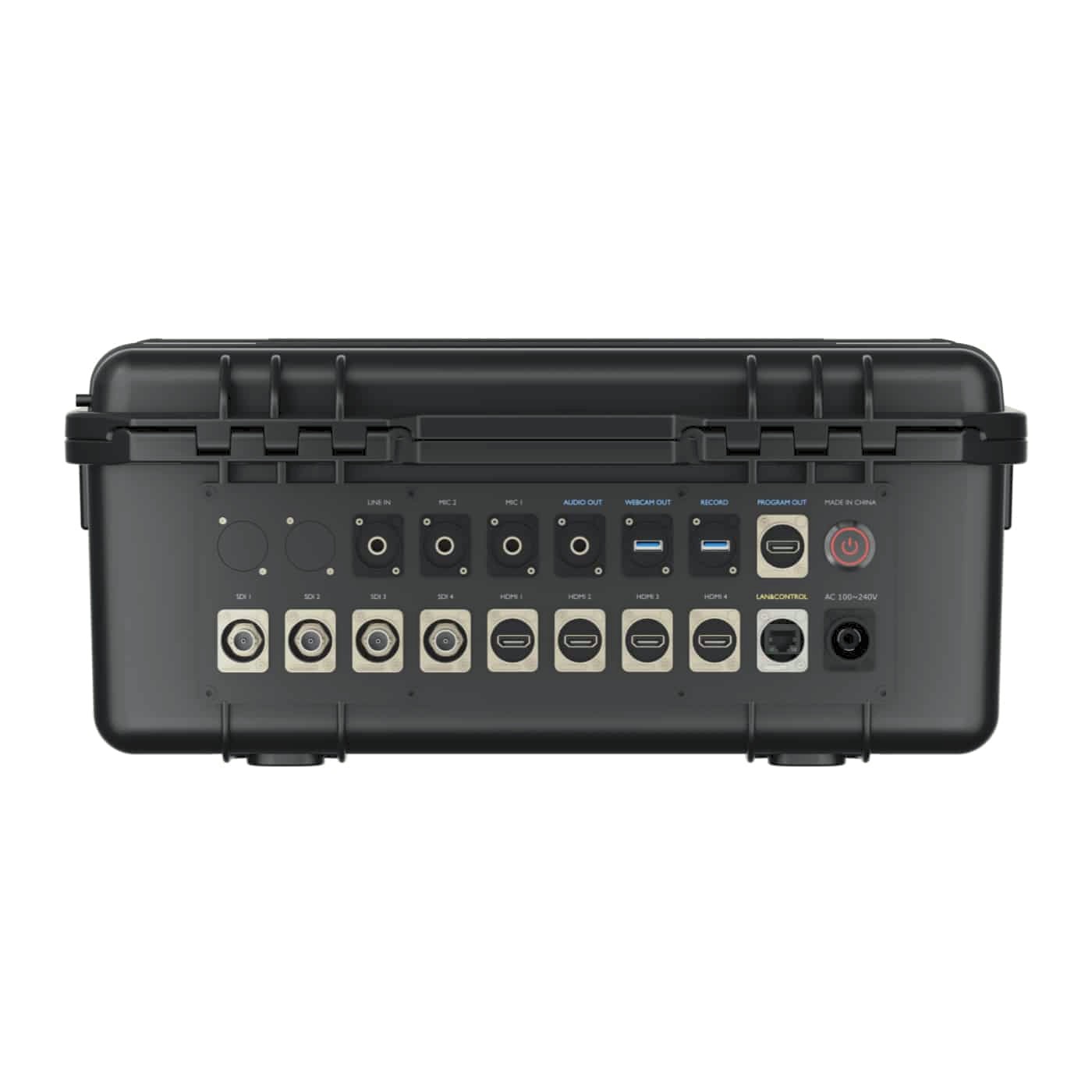

A láda oldalára kivezetett csatlakozók

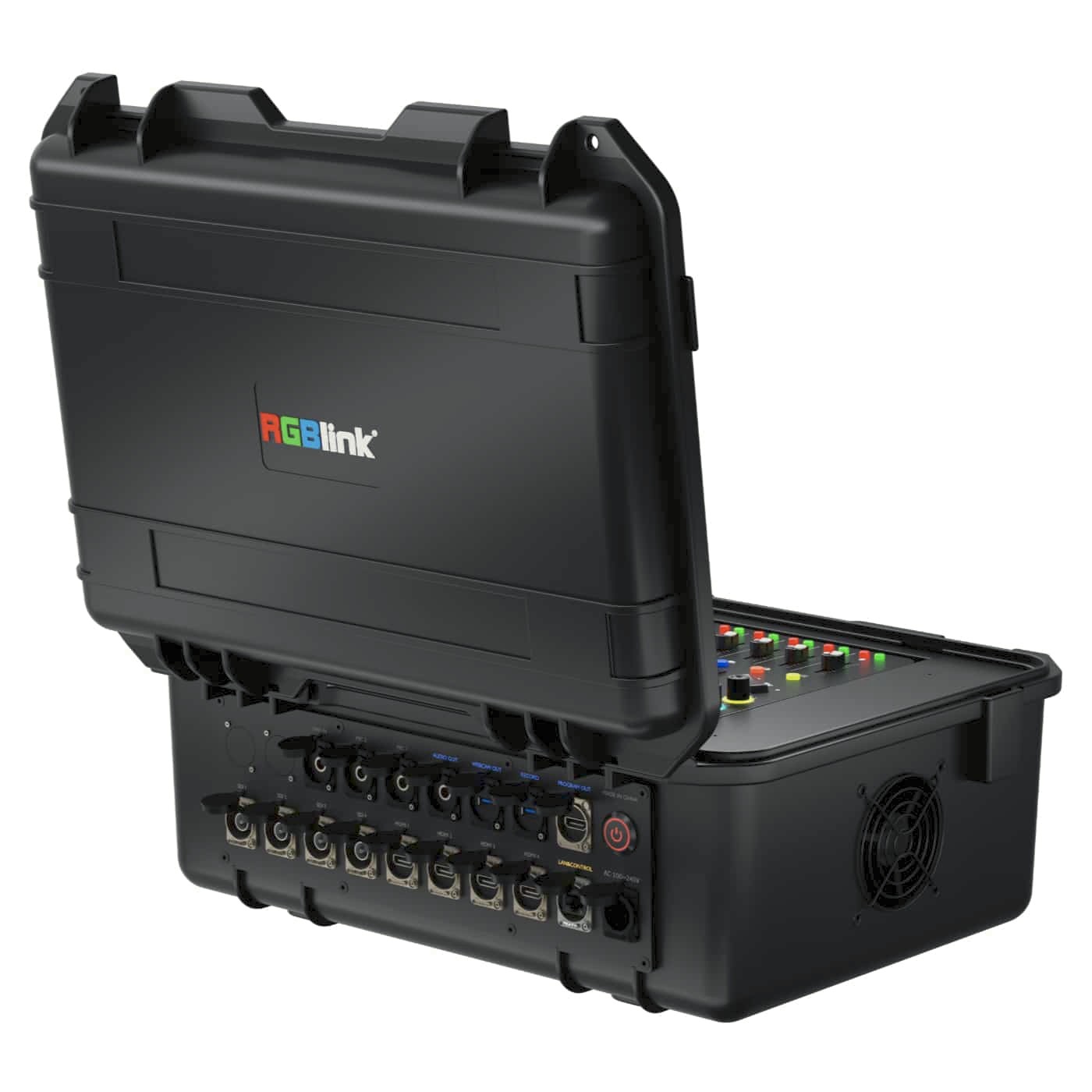

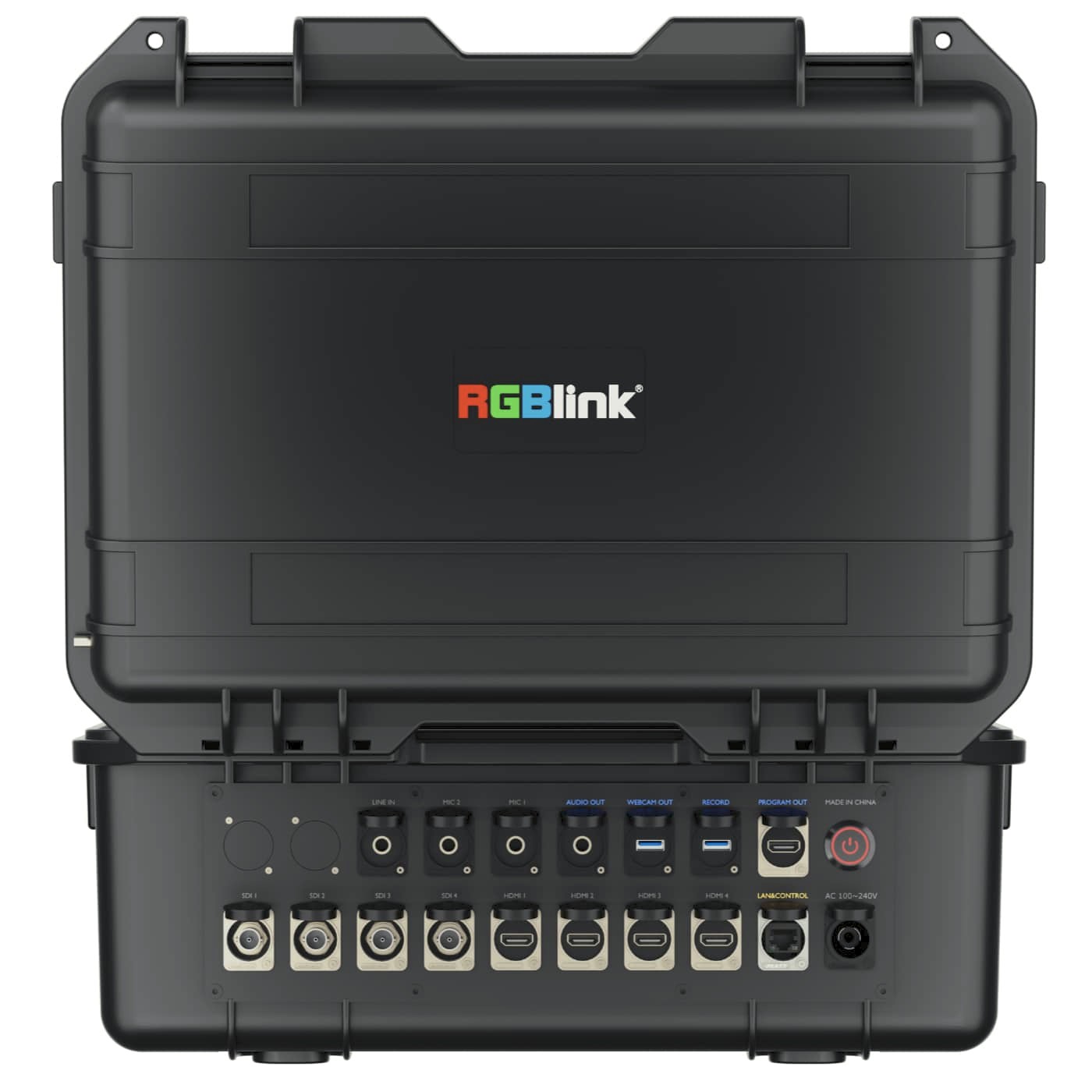

A kapcsoló be- és kimenetei strapabíró repülőipari csatlakozókkal ellátott panelre vannak kivezetve – négy SDI, négy HDMI, hálózat, HDMI programkimenet, felvétel, webkamera-kimenet, valamint hangbemenetek és -kimenet. A kábeleket így a ládába dugja, a kapcsolóhoz nem kell hozzányúlni.

Rétegek, grafika és eredményjelző

A jelenet két videórétegből, háttérképből és a médiatár grafikáiból – logókból, feliratokból vagy képekből – áll össze. A dinamikus szöveges feliratok és az eredményjelző (scoreboard) neveket, eredményt vagy időt mutatnak közvetlenül az adásban; a kép a képben és az osztott képernyő számítógép nélkül beállítható.

Chroma key egy érintéssel

A zöld vagy kék háttér előtt álló műsorvezetőt közvetlenül a kapcsolón kulcsolja ki, és virtuális stúdióba vagy grafika elé helyezi. A kulcsolás beállításai a többi paraméterrel együtt az előre beállított jelenetekbe menthetők.

16 jelenet és 15 áttűnés

Akár 16 előre beállított jelenet tárolja a rétegek elrendezését, a forrásokat, a kulcsolást és a PTZ kamerák előbeállításait; a panel gombjaival hívhatók elő, és automatikusan is váltakozhatnak. Az előnézet és a program között vágással, T-barral vagy automatikusan, 15 áttűnési effektus egyikével vált. A VFA (a kép követi a hangot) funkció az aktív hangbemenet szerint váltja a képet.

PTZ kamerák vezérlése a panelről

A joystick és a zoomkapcsoló VISCA-n vagy NDI-n vezérli a PTZ kamerákat – forgatás, döntés, zoom és élesség, a mozgás sebességével együtt. A kamera-előbeállítás a bemenetet is megjegyzi, így előhívásakor a kapcsoló rögtön az adott kamerára vált. Az NDI kamera egyetlen Ethernet-kábellel csatlakozik képhez és vezérléshez.

Stream, NDI és felvétel egyszerre

Etherneten keresztül a mini-mx SDI RTMP(S)-en legalább négy platformra streamel egyszerre, közben NDI-t is sugároz. Az RGBlink TAO Clouddal akár 32 platformra streamelhet, és távolról kezelheti a kapcsolót. A program eközben MP4-be kerül USB-meghajtóra vagy legfeljebb 2 TB-os SSD-re.

A láda bekötési példája

Alul négy SDI kamera és négy 4K kamera HDMI-n, fent mikrofonok a MIC 1 és MIC 2 bemeneten, telefon a vonalbemeneten és hangszórók a hangkimeneten. A webkamera-kimenet laptopra, a felvétel SSD-re, a programkimenet monitorra megy.

További információk

Az RGBlink mini MX 4S egy sokoldalú, all-in-one videóprodukciós kapcsoló, amelyet élő közvetítések, sugárzások és hibrid rendezvények produkciójához terveztek. Nagy szilárdságú PP ládában található, hidraulikus fedéltartóval és beépített 14 hüvelykes HD IPS monitorral, így hordozhatóságát robusztus tartóssággal ötvözi. A készülék összesen 10 videobemenettel rendelkezik, köztük 4 × HDMI 2.0, 4 × SDI, 1 × USB-C és 1 × NDI|HX2 kétirányú bemenettel, ami rugalmas integrációt tesz lehetővé kamerákkal, számítógépekkel és IP-forrásokkal.

A kapcsoló VISCA-n (IP) vagy NDI-n keresztül támogatja a PTZ kamerák vezérlését, így a kezelők több kamerát is pontosan vezérelhetnek. Az 5,5 hüvelykes érintőképernyő intuitív vizuális vezérlést biztosít, míg az USB-C kimenet lehetővé teszi a közvetlen streaminget UVC webkamera formátumban. A beépített USB-C felvétel MP4 formátumot támogat a helyi rögzítéshez.

A professzionális audiointegráció LINE IN, kettős MIC IN és audio OUT csatlakozókat tartalmaz, beépített audio keverővel és effektmotorral az élő keveréshez és szinkronizáláshoz. A mini-mx-4S chroma keyinget, többrétegű videókompozíciót, kép a képben elrendezéseket és akár 16 előre beállított jelenetet is kínál a zökkenőmentes produkciós munkafolyamatokhoz. Az RTMP(s) streaming akár négy egyidejű platform kimenetet is lehetővé tesz, a TAO Cloud és a Web App távoli kezelést támogat.

További funkciók: léghűtés a megbízható kültéri működéshez, valamint professzionális repülőipari csatlakozók a kiváló minőségű jelátvitelhez. A hordozható mini-mx-4S teljes, professzionális produkciós megoldást kínál egyetlen ládában.

Főbb jellemzők:

• 10 csatornás videókapcsolás: 4 × HDMI 2.0, 4 × SDI, 1 × USB-C, 1 × NDI|HX2
• HDMI programkimenet, multiview a beépített 14″-os monitoron
• USB-C UVC kimenet közvetlen streaminghez és webkamera használathoz
• Beépített MP4 felvétel USB-C-n (FAT32 / exFAT)
• Beépített PTZ kamera vezérlés (VISCA over IP, NDI)
• 5,5 hüvelykes érintőképernyő
• 14 hüvelykes beépített HD IPS monitor
• RTMP(s) streaming akár 4 platformra egyszerre
• Audio keverő LINE/MIC bemenetekkel és kimenetekkel
• Többrétegű videókompozíció, PIP, chroma key, 15 átmenet, előre beállított értékek
• PP láda léghűtéssel és hidraulikus fedéltartóval
