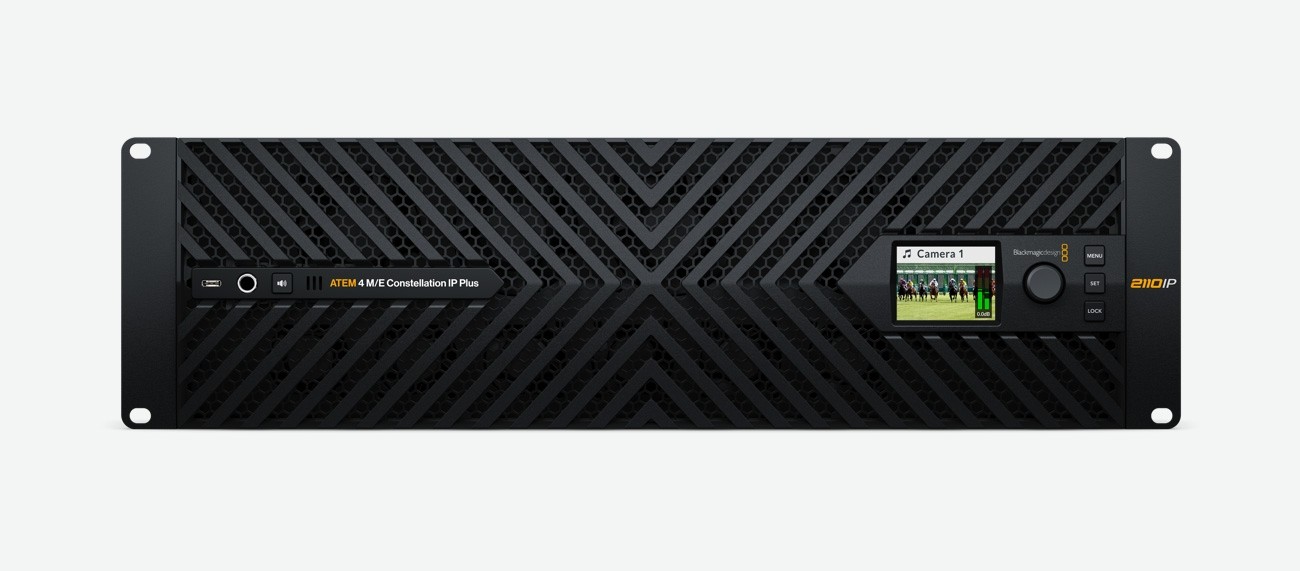

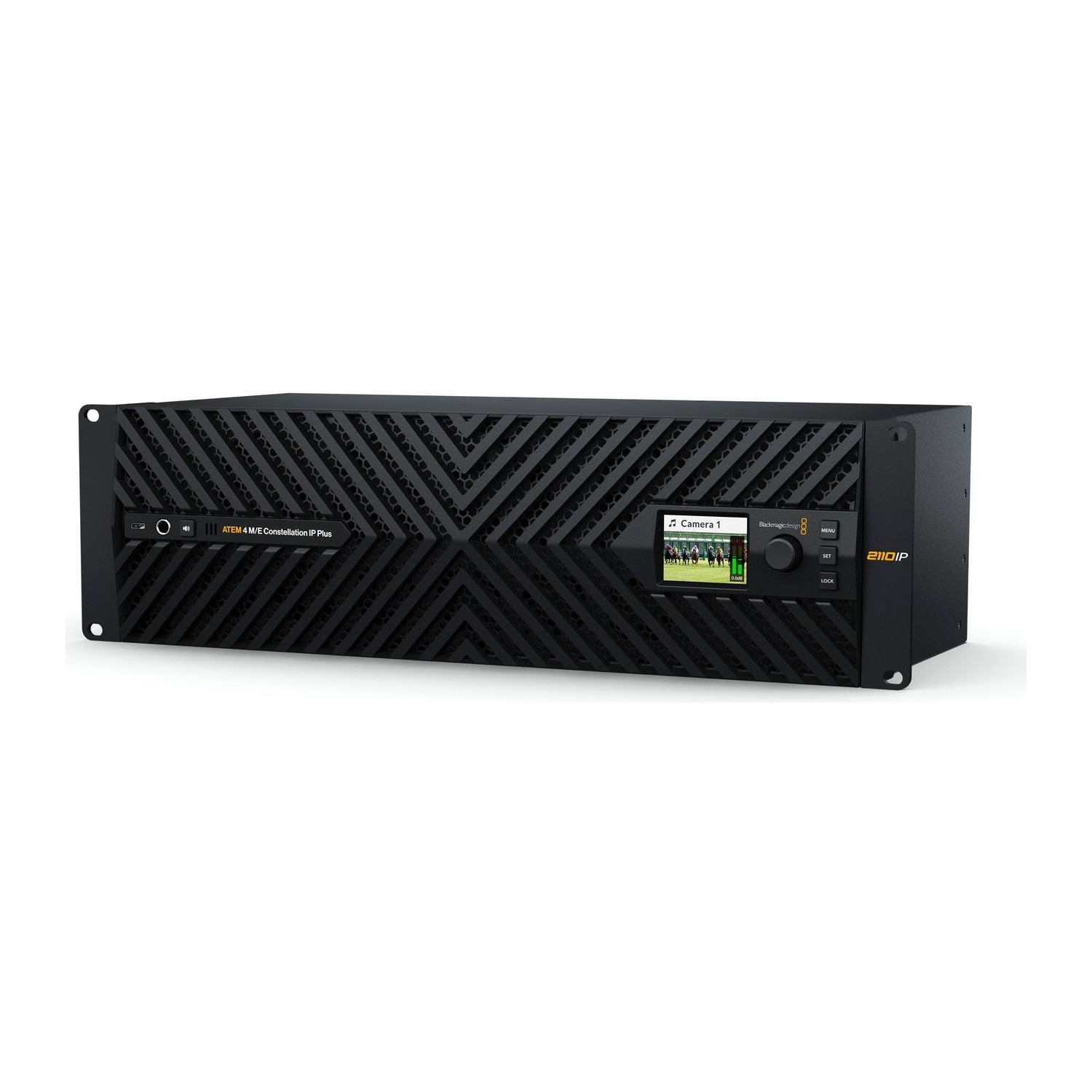

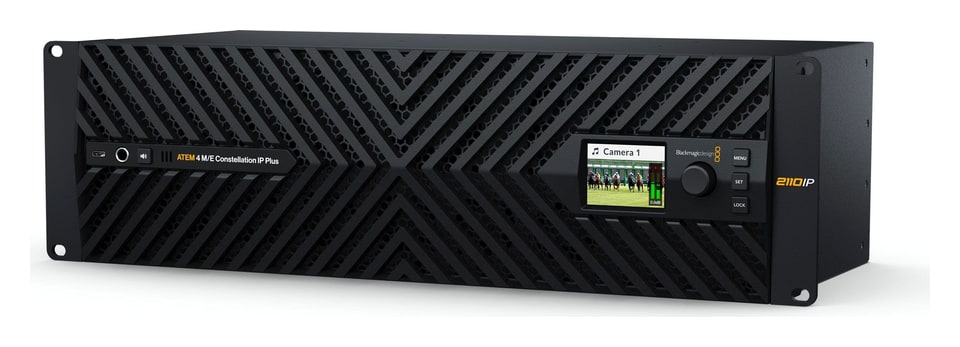

Blackmagic Design ATEM 4 M/E Constellation IP Plus

  • Ingyenes szállítás
Cikszám: SWATEMSCN2/3ME4/IP/P

Az ATEM 4 M/E Constellation IP Plus natív SMPTE-2110 élő 4 M/E keverő nagy műsorszóró és rendezvényprodukciókhoz. 64 bemenetet és 64 kimenetet kínál 16 darab 100G Ethernet QSFP28 csatlakozón SMPTE 2022-7 redundanciával, minden bemeneten szabványkonverzióval és újraszinkronizálással, 16 ATEM Advanced Chroma keyerrel, 4 multiview-val, 2 SuperSource processzorral…

További információ

8 592 430 Ft áfával 6 765 693 Ft áfa nélkül
Hozzáadás az összehasonlításhoz Ártörténet
Elérhetőség
lépjen velünk kapcsolatba!
Cikszám:
SWATEMSCN2/3ME4/IP/P
Hozzáadás az összehasonlításhoz Ártörténet

Blackmagic Design ATEM 4 M/E Constellation IP

4 673 910 Ftáfa nélkül 3 680 244 Ft

Top kiegészítők a következőkhöz Blackmagic Design ATEM 4 M/E Constellation IP Plus

Blackmagic Design ATEM Micro Panel

  • Ingyenes szállítás
Az ATEM Micro Panel kedvező árú hardveres vezérlőpanel az ATEM Software Control alkalmazáshoz,
287 390 Ft
Külső raktáron > 5 db

Blackmagic Design ATEM Micro Camera Panel

  • Ingyenes szállítás
Az ATEM Micro Camera Panel hordozható kameravezérlő panel (CCU) csúcskategóriás műsorszórási
254 450 Ft
Külső raktáron 2 db

Blackmagic Design ATEM 1 M/E Advanced Panel 10

  • Ingyenes szállítás
Az ATEM 1 M/E Advanced Panel 10 hardveres vezérlőpanel ATEM keverőkhöz, amely a munkát
1 356 260 Ft
lépjen velünk kapcsolatba!

Blackmagic Design ATEM 1 M/E Advanced Panel 20

  • Ingyenes szállítás
Az ATEM 1 M/E Advanced Panel 20 hardveres vezérlőpanel ATEM keverőkhöz, amely a munkát
1 612 980 Ft
lépjen velünk kapcsolatba!

Blackmagic Design ATEM 4 M/E Advanced Panel 40

  • Ingyenes szállítás
Az ATEM 4 M/E Advanced Panel 40 hardveres vezérlőpanel ATEM keverőkhöz, amely a munkát
7 916 920 Ft
lépjen velünk kapcsolatba!

Blackmagic Design ATEM Monitoring Rack Panel 20

  • Ingyenes szállítás
Rackbe szerelhető kezelőpanel az ATEM Constellation IP keverők helyi vezérléséhez,
423 680 Ft
lépjen velünk kapcsolatba!

Blackmagic Design ATEM Camera Control Panel

  • Ingyenes szállítás
Az ATEM Camera Control Panel műsorszórási kameravezérlő egység (CCU) ATEM keverőkhöz,
1 257 060 Ft
lépjen velünk kapcsolatba!

Blackmagic Design ATEM 2 M/E Advanced Panel 30

  • Ingyenes szállítás
Az ATEM 2 M/E Advanced Panel 30 hardveres vezérlőpanel ATEM keverőkhöz, amely a munkát
3 166 550 Ft
lépjen velünk kapcsolatba!

Blackmagic Design ATEM 1 M/E Advanced Panel 30

  • Ingyenes szállítás
Az ATEM 1 M/E Advanced Panel 30 hardveres vezérlőpanel ATEM keverőkhöz, amely a munkát
2 325 580 Ft
lépjen velünk kapcsolatba!

Blackmagic Design ATEM 2 M/E Advanced Panel 20

  • Ingyenes szállítás
Az ATEM 2 M/E Advanced Panel 20 hardveres vezérlőpanel ATEM keverőkhöz, amely a munkát
2 654 250 Ft
lépjen velünk kapcsolatba!

Minden tartozék megjelenítése

Termékleírás SPECIFIKÁCIÓ A CSOMAG TARTALMA

Termékleírás

Az ATEM 4 M/E Constellation IP Plus natív SMPTE-2110 élő 4 M/E keverő nagy műsorszóró és rendezvényprodukciókhoz. 64 bemenetet és 64 kimenetet kínál 16 darab 100G Ethernet QSFP28 csatlakozón SMPTE 2022-7 redundanciával, minden bemeneten szabványkonverzióval és újraszinkronizálással, 16 ATEM Advanced Chroma keyerrel, 4 multiview-val, 2 SuperSource processzorral (összesen 12 DVE) és 132 csatornás Fairlight hangkeverővel.

Natív SMPTE-2110 keverő 64 forráshoz

Az ATEM 4 M/E Constellation IP Plus 4 M/E keverő SMPTE-2110 hálózatokhoz: 64 bemenet és 64 kimenet redundáns 100G Etherneten, szabványkonverzió minden bemeneten és az ATEM Constellationből ismert funkciók – DVE-k, keyerek, médialejátszók, multiview és SuperSource.

64 bemenet · 64 kimenet16× QSFP28 100GSMPTE 2110 · 2022-74 M/E · 12× DVE16× Advanced Chroma3 RU

Teljes redundancia műsorszóráshoz

SMPTE 2022-7 minden videoporton, redundáns PTP órajel- és vezérlő Ethernet-kapcsolat, két belső tápegység és elölről hátrafelé irányuló hűtés.

Webkamera USB-C-n

A hátoldali USB-C a programot 720p vagy 1080p webkameraként, a program képfrekvenciáján adja a számítógépnek – Zoomhoz, Teamshez, OBS-hez és XSplithez.

NMOS és PTP

NMOS IS-04 és IS-05 az eszközök felderítéséhez és a kapcsolatok kezeléséhez, PTP órajel az IEEE 1588-2008 és a SMPTE ST 2059 szerint két saját RJ45 porton.

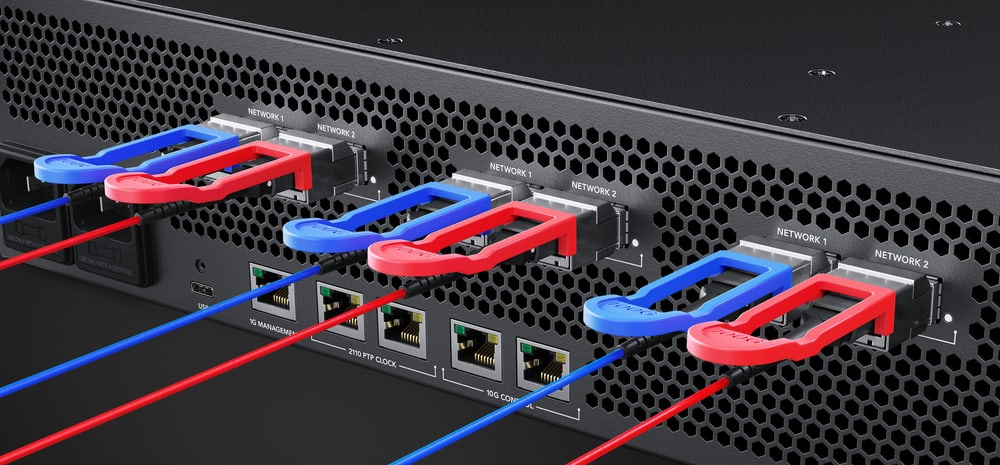

Redundáns SMPTE-2110 100G Etherneten

16 QSFP28 csatlakozó 8 darab 100G Ethernet párt alkot, és minden pár nyolc bemeneti és nyolc kimeneti Ultra HD csatornát visz. Egy pár két csatlakozója két különböző hálózati switchhez köthető: a SMPTE 2022-7 Seamless Protection Switching a kép és a hang két azonos másolatát küldi, a vevő pedig az elsőként érkező csomagokból rakja össze a képkockát, így egy útvonal kiesése teljesen zökkenőmentes.

ATEM 4 M/E Constellation IP Plus – Redundáns SMPTE-2110 100G Etherneten

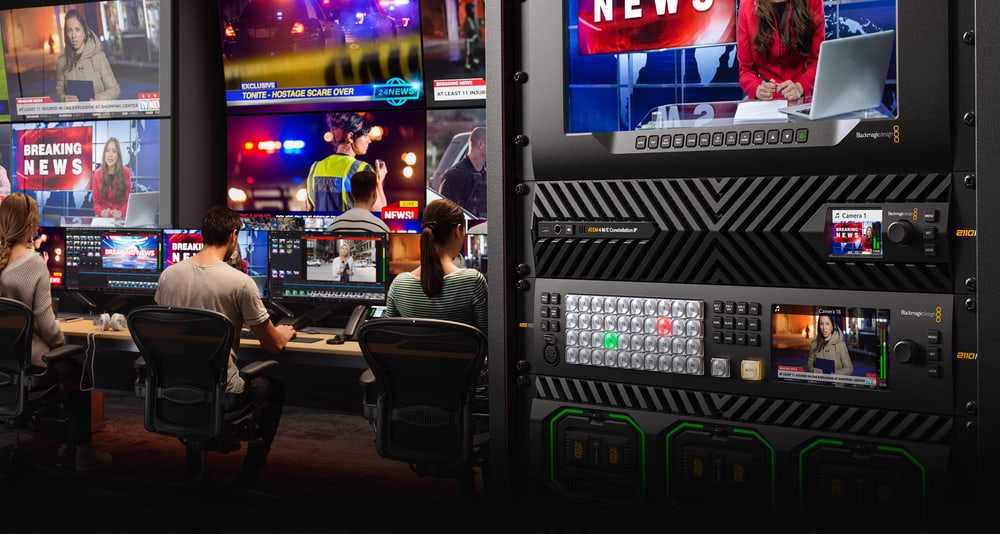

Szabványkonverzió minden bemeneten

A valós üzemben nem minden hálózati forrás dolgozik ugyanabban a formátumban. Ezért minden bemeneti csatornának saját szabványkonvertere van, amely a forrást automatikusan a keverő szabványára alakítja. Támogatott formátumok: 720p, 1080i, 1080p és 2160p 60p-ig; a Blackmagic SDI Expander 8x12G átalakítóval 12G-SDI eszközök is csatlakoztathatók a programvisszavezetéssel, tally jelzéssel, talkbackkel és kameravezérléssel együtt.

ATEM 4 M/E Constellation IP Plus – Szabványkonverzió minden bemeneten

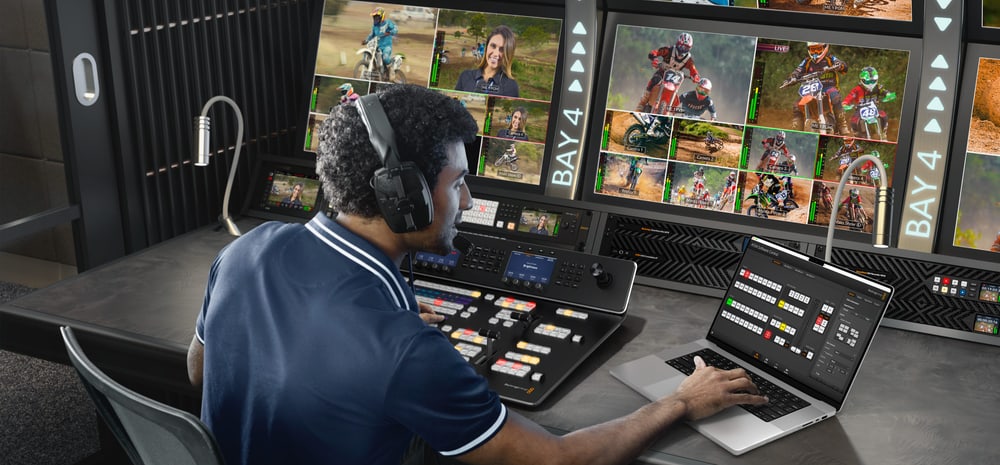

4 független multiview

A beépített multiview egyetlen monitoron mutatja a forrásokat. A modell négy független multiview-val rendelkezik, így négy monitoron akár 64 nézet jeleníthető meg; a multiview bármely 2110 kimenetre irányítható, felbontása a keverő szabványát követi. Minden multiview 4, 7, 10, 13 vagy 16 nézetre állítható, és minden nézethez tally keret, forráscímke és VU-mérő adható.

ATEM 4 M/E Constellation IP Plus – 4 független multiview

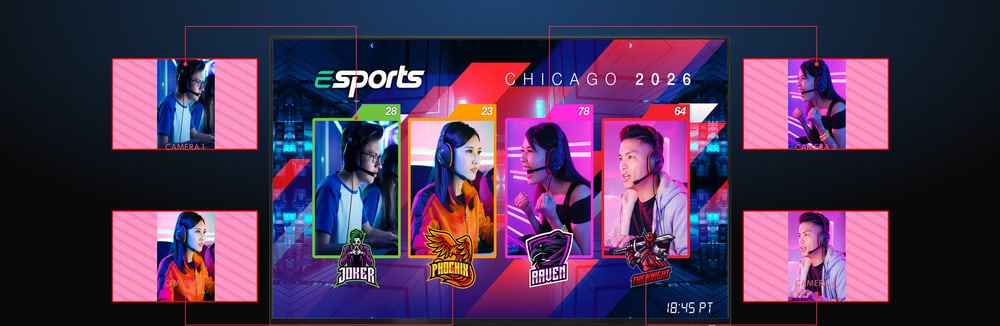

Két SuperSource processzor

Az M/E sorok DVE-in felül a modell két teljesen független SuperSource processzorral rendelkezik, négy további DVE réteggel és a médiatárból vett háttérréteggel. A keverő további bemenetként látja – ideális kép a képben interjúkhoz, miközben a fő DVE-k szabadok maradnak. Összesen 12 DVE áll rendelkezésre.

ATEM 4 M/E Constellation IP Plus – Két SuperSource processzor

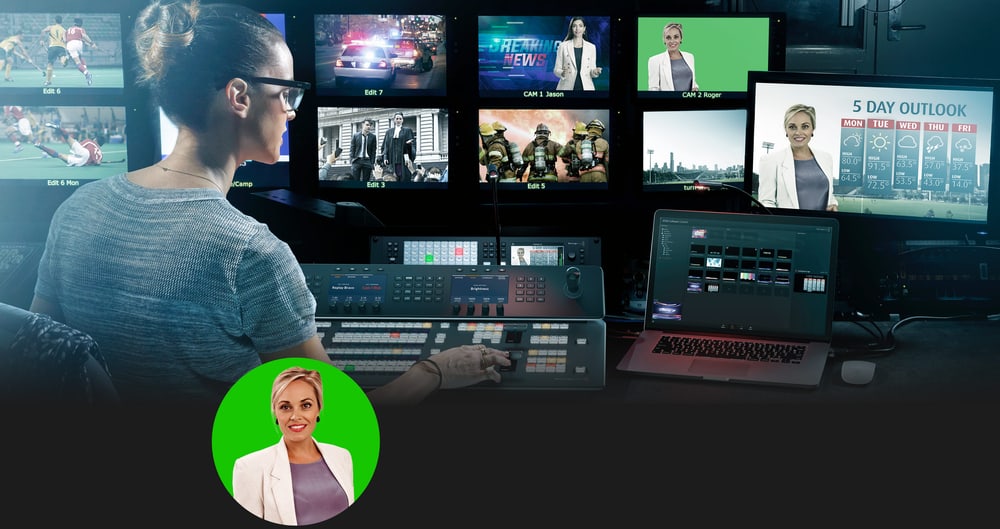

ATEM Advanced Chroma Key

16 ATEM Advanced Chroma keyer – M/E soronként négy – kiváló minőségű chroma és luma kulcsolást végez. A színpipetta mintát vesz a háttérszínből és beállítja a kulcs paramétereit; pontos élszabályozás és előtér-színkorrekció segít, hogy az előtér illeszkedjen a háttérhez. Már egyetlen M/E sor is elég egy négykamerás virtuális stúdióhoz.

ATEM 4 M/E Constellation IP Plus – ATEM Advanced Chroma Key

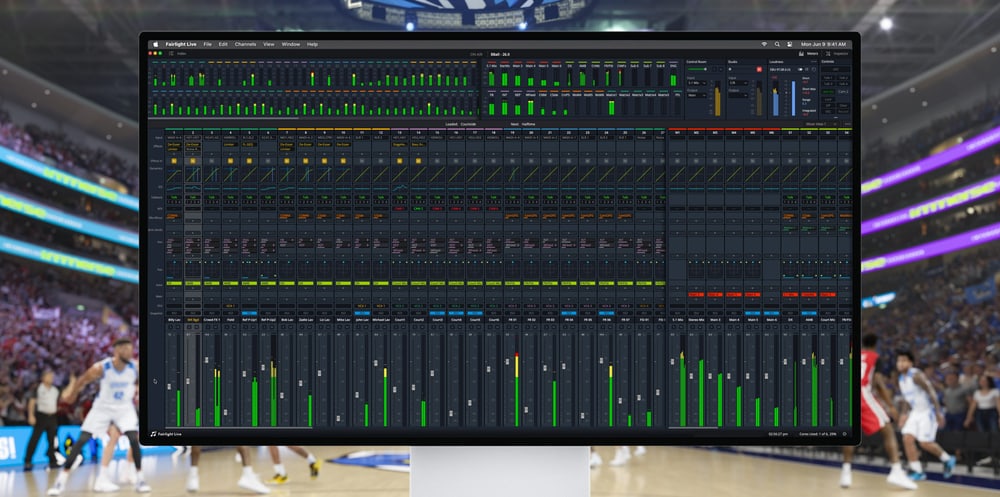

Fairlight Live és talkback

A keverő hangkeverője 132 csatornás, EQ-val és dinamikával, és teljesen együttműködik a Fairlight Live-val – a sztereó, surround és immerzív hangot kezelő, USB-n csatlakozó 2110 szoftveres hangkeverővel. A Fairlight Live tetszőleges számú talkback buszt ad hozzá; a beépített talkback a 15. és 16. hangcsatornát használja a Blackmagic Design kamerákkal folytatott kétirányú kommunikációhoz.

ATEM 4 M/E Constellation IP Plus – Fairlight Live és talkback

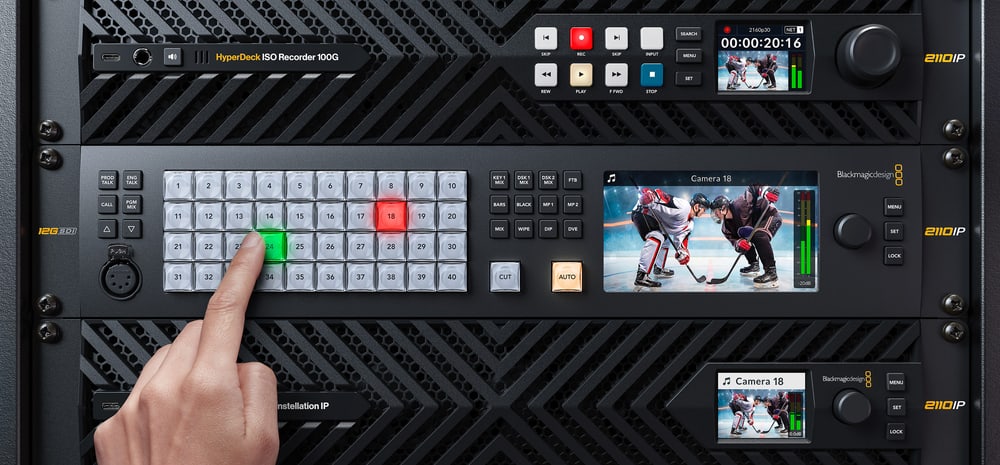

ATEM Monitoring Rack Panel

Az elölről hátrafelé irányuló hűtés miatt az előlapon csak LCD előnézet, menü, USB-C, fejhallgató és hangszóró kap helyet. Hagyományos gombokat az opcionális, rackbe szerelhető ATEM Monitoring Rack Panel ad: ugyanaz a kezelés, mint az SDI modelleken, saját Ethernet port, redundáns 10G Ethernet SMPTE-2022-7 – 12G-SDI és HDMI átalakító a helyi monitorozáshoz, valamint 5 tűs talkback csatlakozás.

ATEM 4 M/E Constellation IP Plus – ATEM Monitoring Rack Panel

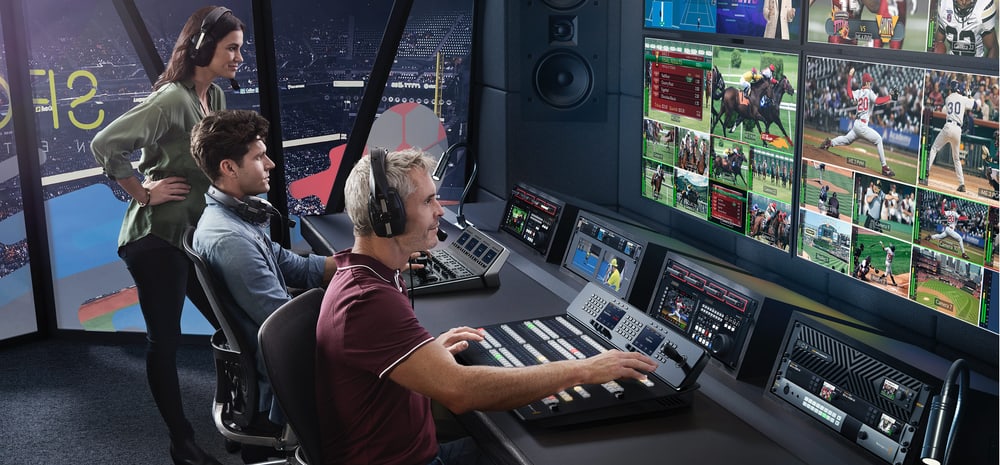

Szoftver és hardverpanelek

Az ATEM Software Control Machez és Windowshoz a csomag része: Etherneten vagy USB-n vezérli a keverőt, a médiát, a hangot, a makrókat, a kamerákat és a HyperDeck rögzítőket, és egyszerre több ember is dolgozhat benne. A kézi vezérléshez ATEM Advanced Panel, ATEM Micro Panel vagy ATEM Camera Control Panel csatlakoztatható; az ATEM SDK saját automatizálást tesz lehetővé. Minden funkció benne van az árban, licencdíj nélkül.

ATEM 4 M/E Constellation IP Plus – Szoftver és hardverpanelek

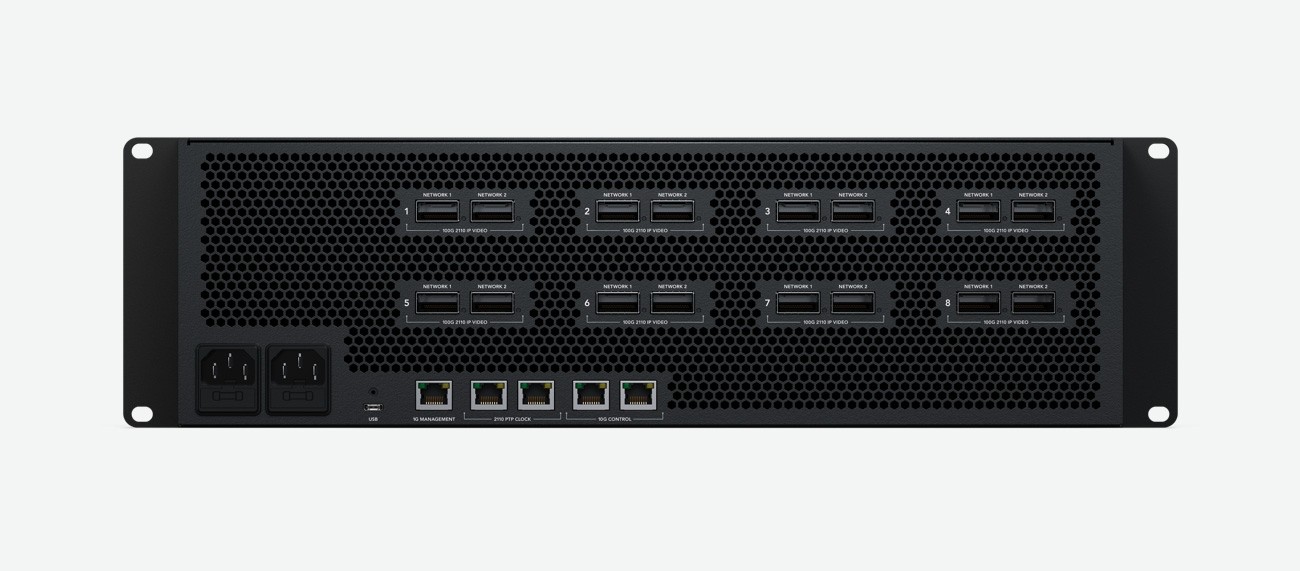

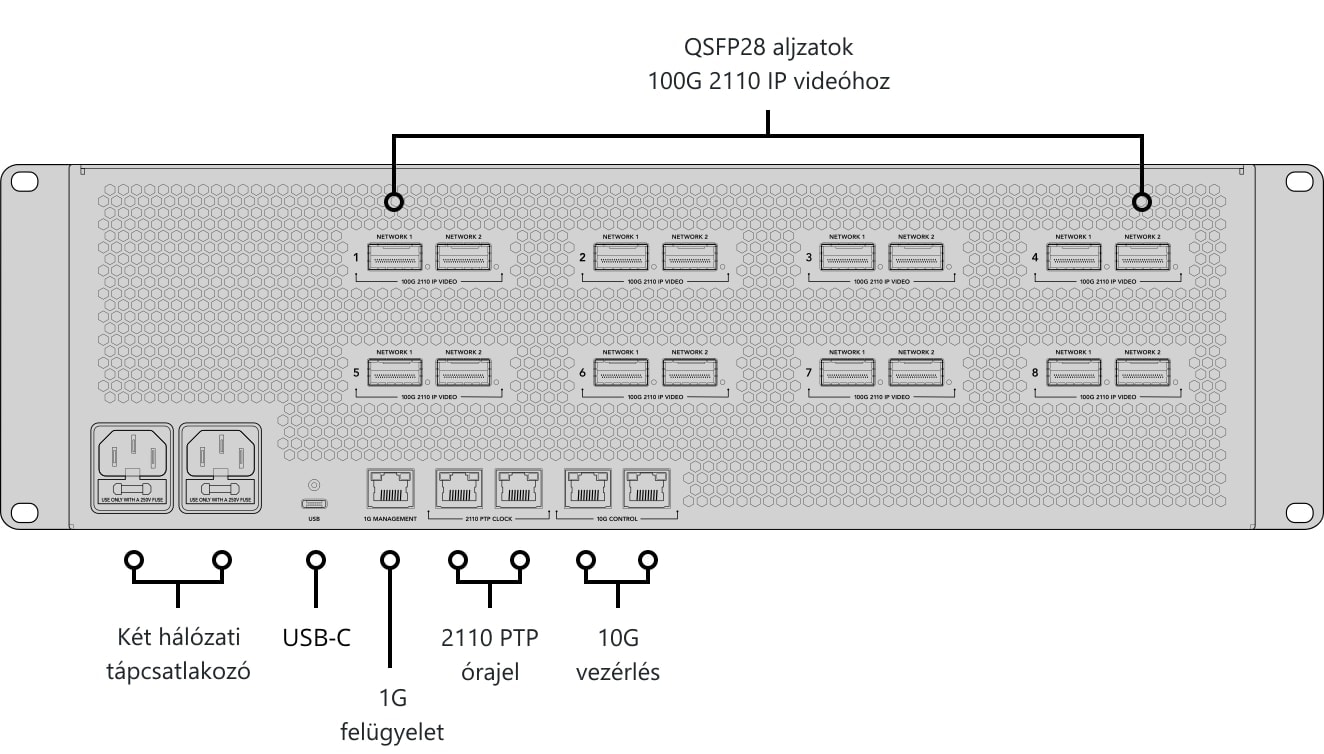

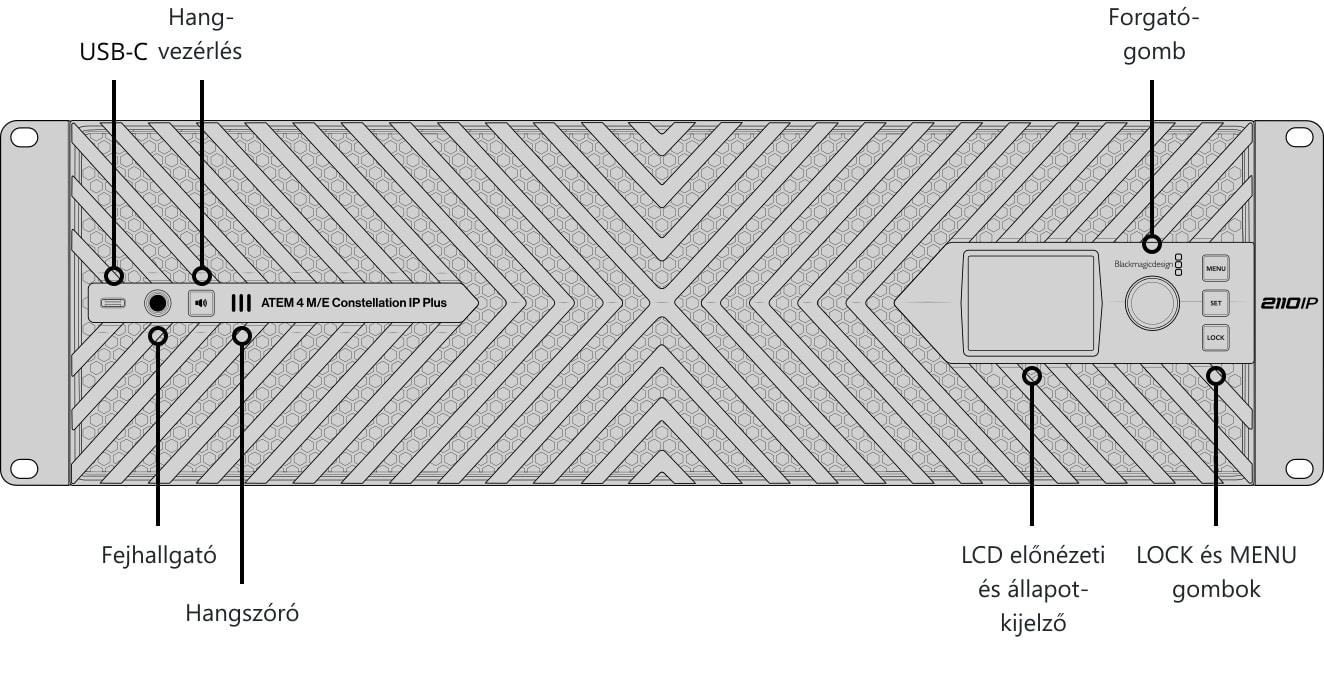

Kezelőpanel és csatlakozók

A hátlapon 16 darab 100G QSFP28 csatlakozó (8 redundáns Network 1 és Network 2 pár), két RJ45 port a 2110 PTP órajelhez, két 10G RJ45 vezérlőport, egy 1G felügyeleti port, USB-C és két IEC C14 tápcsatlakozó található. Az előlapon USB-C, 6,35 mm-es fejhallgató-kimenet, hangszóró, LCD és menügombok vannak.

ATEM 4 M/E Constellation IP Plus – Kezelőpanel és csatlakozók

ATEM 4 M/E Constellation IP Plus – Kezelőpanel és csatlakozók

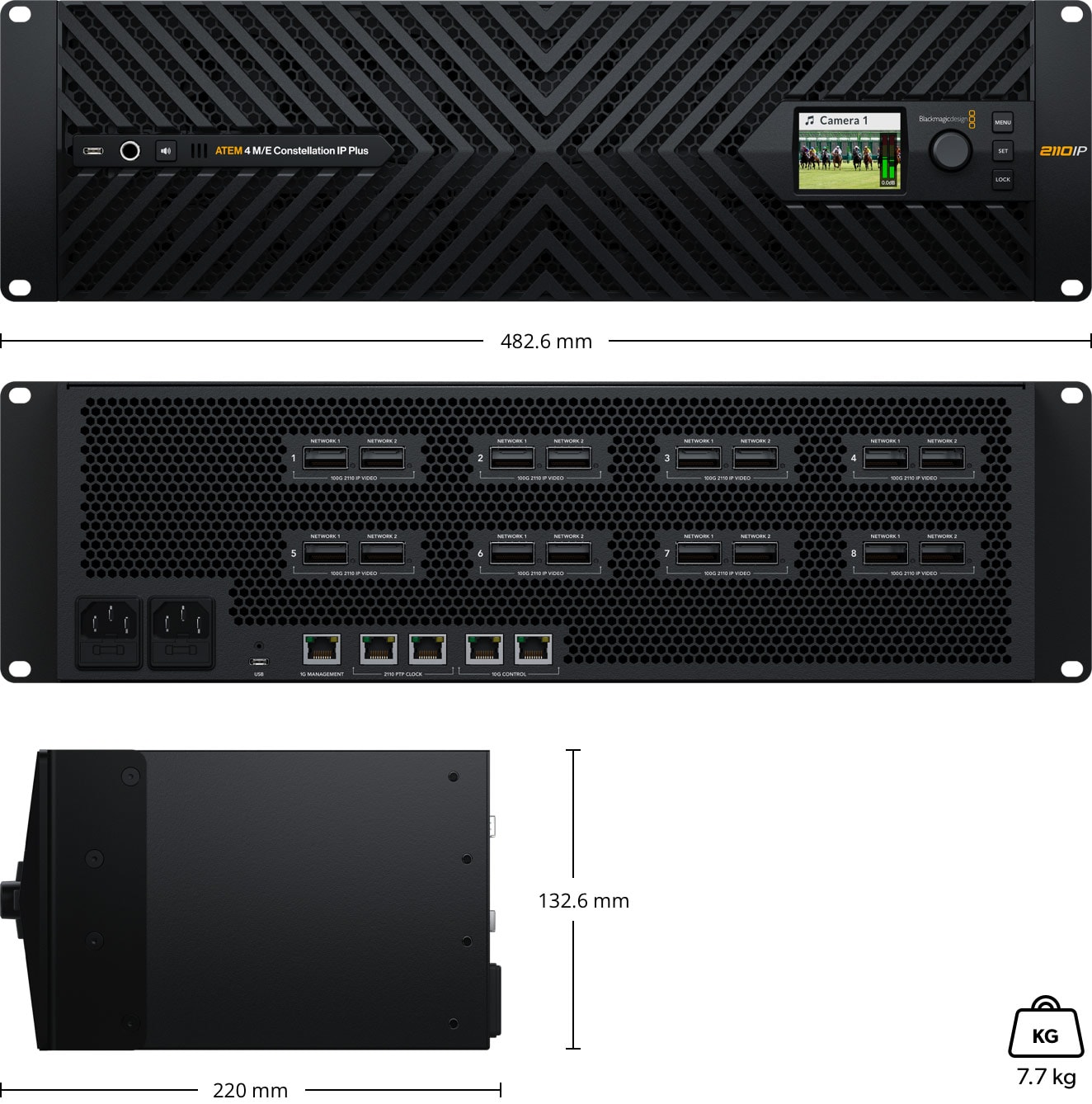

Méretek és tömeg

482,6 × 220 × 132,6 mm (szélesség × mélység × magasság), 7,7 kg. 19"-os rackben 3 RU helyet foglal.

ATEM 4 M/E Constellation IP Plus – Méretek és tömeg

További információk

Kompromisszumok nélküli IP-produkcióra tervezve

Az ATEM 4 M/E Constellation IP modell jelentősen eltér a többi modelltől, mivel csúcskategóriás műsorszolgáltatók számára készült. Az új kialakítás magában foglalja az elülső oldalról a hátsó felé irányuló hűtést négy rendkívül csendes ventilátor segítségével. Minden csatlakozás teljes mértékben redundáns, SMPTE-2022-7 szabványnak megfelelően az összes videóporton, valamint további redundanciával a vezérlő- és PTP Ethernet-portokon. A beépített LCD-kijelző az ATEM Constellation állapotára vonatkozó összes szabványos információt megjeleníti, és hozzáférést biztosít a beállítási menükhöz. Az előlapon még fejhallgató-csatlakozó és beépített hangszóró is található a műsor helyszíni monitorozásához! Az előlapon található USB-C-csatlakozó lehetővé teszi a szoftver frissítését, sőt az ATEM Software Control alkalmazás csatlakoztatását is!

A Plus modell 64 SMPTE-2110 bemenetet és 64 kimenetet, 16 ATEM Advanced Keyert, 4 multiview-t és 2 SuperSource-t kínál – összesen 12 DVE-t.

Az ATEM 4 M/E Constellation IP több, 100G Ethernet-et használó SMPTE-2110 csatlakozót kínál, amelyek minden csatlakozáson 8 bemeneti és 8 kimeneti videocsatornát támogatnak! A keverő ezután leképezi a bemeneteket és kimeneteket a több 100G Ethernet-csatlakozása között. Minden 100G Ethernet-csatlakozás két különálló csatlakozóval rendelkezik, amelyek támogatják az SMPTE-2110 redundanciát, így minden portot külön hálózati kapcsolóhoz csatlakoztathat. Az SMPTE 2022-7 Seamless Protection Switching két azonos másolatot küld a videóból és a hangból a kapcsolaton keresztül, majd a fogadó oldalon összehasonlítja a beérkező RTP-csomagokat a sorszámuk alapján, és az elsőként megérkező pixelcsomagból rekonstruálja a tökéletes videoképet. Az átkapcsolás teljesen zökkenőmentes!

Az ATEM Constellation professzionális „program/preview” üzemmódot használ, pontosan ugyanúgy, ahogyan a nagy műsorszolgáltatók az élő produkcióhoz használják a keverőket. Ez azt jelenti, hogy ugyanazt a típusú keverőt használja, mint a televíziós ipar. Mind az ingyenes ATEM Software Control szoftver, mind az opcionális ATEM Advanced Panels hardverpanelek lehetővé teszik a „program/preview” stílusú váltást. Ez azt jelenti, hogy kiválaszthatja a forrást az előnézeti buszon, hogy megbizonyosodjon arról, hogy a megfelelő-e, mielőtt megnyomná a CUT vagy az AUTO gombot, és átkapcsolná azt az adásba. Ez a kétlépcsős „program/preview” folyamat jelentősen csökkenti a hibák számát! A program/előnézet stílusú működésnek köszönhetően az ATEM Constellation a legjobb megoldás a televíziós karrierre készülő hallgatók oktatásához!

Az SMPTE-2110 videó egyik előnye általában az, hogy az összes hálózati videóforrás ugyanazt a videószabványt használja. Az élő produkció azonban nem mindig olyan egyszerű, mint az elméletben, mivel a valós világ gyakran kaotikus! Előfordulhat, hogy olyan videóforrásokat kell feldolgoznia, amelyek nem ugyanazon a videószabványon működnek, mint amire az ATEM keverője be van állítva. Az ATEM 4 M/E Constellation IP megoldja ezt a problémát, mivel minden bemeneti videocsatornához saját szabványkonverter tartozik. Ez azt jelenti, hogy az összes videoforrás automatikusan átalakul a keverő szabványára. Egyszerűen bármilyen videoforrást irányíthat az ATEM 4 M/E Constellation IP-be, és így stabil videoforrást kap. Minden egyszerűen működik!

Élő közvetítés esetén az ATEM Constellation IP hátlapján található USB-C-csatlakozó webkameraként is működhet. Ez azt jelenti, hogy csatlakoztathatja a számítógépéhez, és bármilyen videós szoftverrel dolgozhat! A szoftver úgy gondolja, hogy az ATEM Constellation egy hagyományos webkamera, pedig valójában ez egy élő produkciós keverő! Ez garantálja a teljes kompatibilitást bármely videós szoftverrel, teljes 1080HD felbontásban. Válasszon ki bármelyik szoftvert, amelyik tetszik, például a Zoomot vagy a Microsoft Teams-t, és fedezze fel a prezentációk új módját professzionális, televíziós minőségű többkamerás felvételekkel! Az ATEM Constellation webkamera kimenete olyan streaming szoftverekkel is működik, mint az Open Broadcaster, az XSplit Broadcaster és mások!

A CSOMAG TARTALMA

  • ATEM 4 M/E Constellation IP Plus
  • Üdvözlőkártya QR-kóddal a szoftver letöltéséhez

SPECIFIKÁCIÓ

  • IP videó: 16× 100G QSFP28 (8 redundáns pár), ST 2022-7 redundancia két 2110 hálózaton
  • Videó be- és kimenetek: 64 bemenet, 64 kimenet; 100G páronként 8 Ultra HD adó és 8 vevő
  • Vezérlés és hálózat: 2× 10G RJ45 panelekhez, NMOS-hoz, médiához és előbeállításokhoz; 2× RJ45 a 2110 PTP órajelhez; 1× 1G RJ45 felügyelet (ATEM Setup, frissítések)
  • Szabványkonverzió: formátum- és képfrekvencia-konverzió mind a(z) 64 bemeneten
  • Videószabványok: 720p50–60, 1080i50–60, 1080p23,98–60, 2160p23,98–60; 10 bites 4:2:2
  • Szabványmegfelelés: SMPTE 2110-20, 2110-21, 2110-30 (C szint), 2110-40, SMPTE 2022-7, IGMP v3; opcionális Blackmagic IP10 kodek 2160p59,94-hez és 2160p60-hoz
  • NMOS és PTP: NMOS IS-04 v1.3.2, IS-05 v1.1.2, BCP-002-01, BCP-004-01; PTP IEEE 1588-2008, ST 2059-1, ST 2059-2
  • M/E sorok: 4 M/E
  • Keyerek: 16× upstream (ATEM Advanced Chroma), 4× downstream, 20× lineáris/luma
  • DVE: 4× DVE az M/E sorokban, 2× SuperSource, összesen 12 DVE; mix, dip, wipe, DVE és stinger áttűnések
  • Multiview: 4× (4, 7, 10, 13 vagy 16 nézet), legfeljebb 64 nézet; felbontás a keverő szabványa szerint
  • Médialejátszók: 4× kitöltéssel és kulccsal; 64 állókép; klipek legfeljebb 1600 képkocka 1080 HD-ben (3200 720p-ben, 400 Ultra HD-ben)
  • Hang: 132 csatornás hangkeverő, 6 sávos EQ, kompresszor, limiter, expander, zajkapu; teljes integráció a Fairlight Live-val
  • Analóg hang: 6,35 mm-es fejhallgató-kimenet (program, technikai és produkciós kör, visszahallgatás) és beépített hangszóró
  • USB-C: elöl és hátul: külső USB-audio (Fairlight Live), 720p/1080p webkamera (hátul), ATEM Setup, frissítések
  • Vezérlés: előlap LCD-vel és menüvel, ATEM Software Control (macOS 15 Sequoia, macOS 26 Tahoe vagy újabb, Windows 10 és 11, ARM is), ATEM panelek
  • Tápellátás: 2× belső tápegység 100–240 V AC, 50/60 Hz, 2× IEC C14; max. 390 W
  • Beépítés: 3 RU
  • Méretek: 482,6 × 220 × 132,6 mm
  • Tömeg: 7,7 kg
  • Üzemi hőmérséklet: 0 – 40 °C
  • Tárolási hőmérséklet: −20 – 60 °C
  • Relatív páratartalom: 0 – 90 %, nem lecsapódó
  • Garancia: 1 év korlátozott gyártói garancia
Paraméterek

Paraméterek

Gyártó: Blackmagic Design
Kategória: Video Mixerek

Főbb paraméterek

Bemenetek száma64
BemenetekSMPTE 2110 (100G Ethernet)
KimenetekUSB · SMPTE 2110 (100G Ethernet)
Skálázó bemenetekenIgen
Felbontás4K 60p
FunkciókVirtuális stúdió · DSK · AUX · Chroma Key · Beépített kijelző · Hangkeverés · Médialejátszó · Multiviewer
