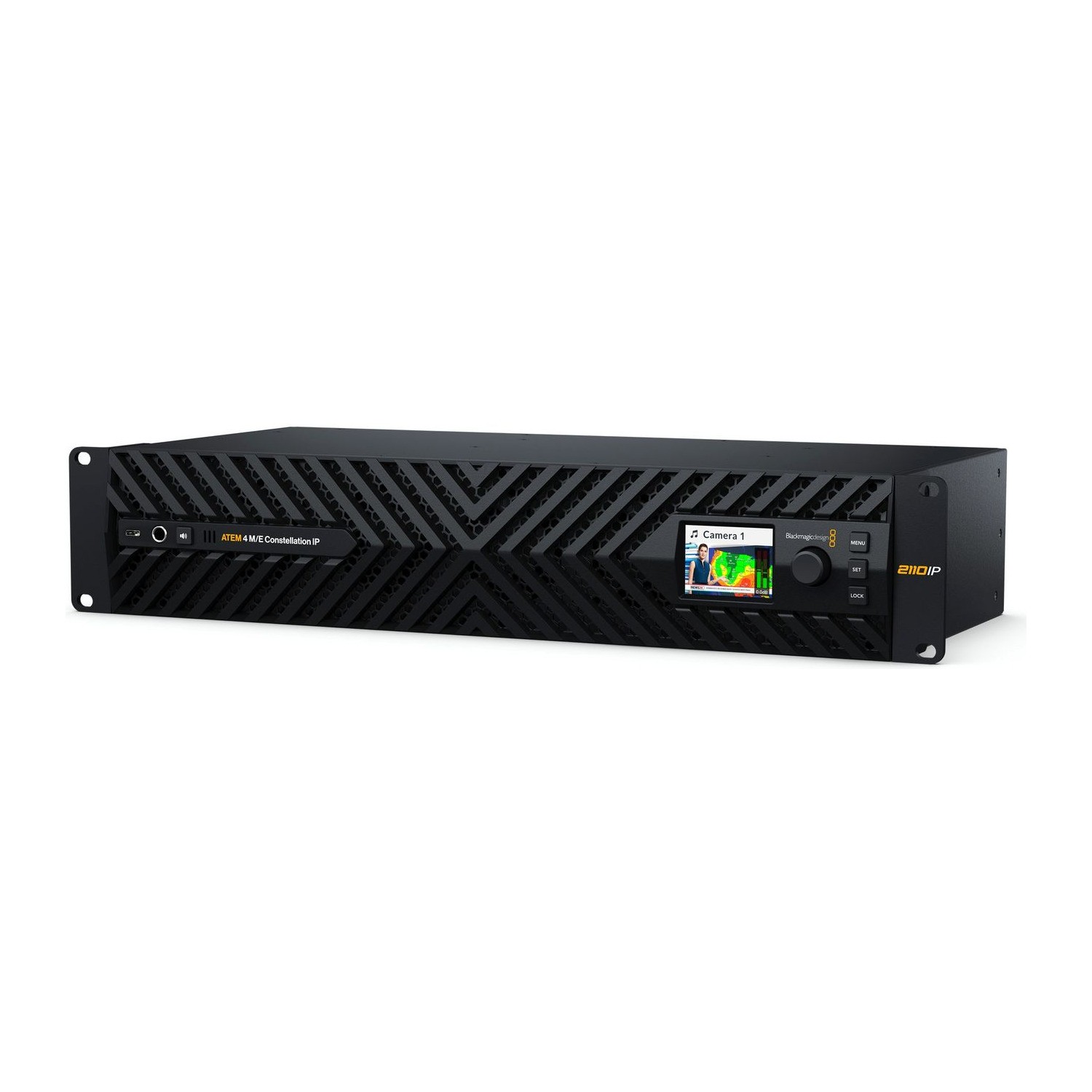

ATEM 4 M/E Constellation IP

Az ATEM 4 M/E Constellation IP egy fejlett, nagy teljesítményű élő produkciós keverőpult, amely teljes mértékben támogatja az SMPTE-2110 szabványt, és nagy sebességű 100G Ethernet-kapcsolatokat használ.

Az ATEM Constellation IP két új, élő produkcióhoz készült keverőmodell, amelyek teljes mértékben natív módon támogatják az SMPTE-2110 szabványt. Ezek az új modellek megőrzik a meglévő ATEM Constellation SDI keverők hatékony funkcióit, így a felhasználók számára ismerősek, és zökkenőmentes átállást tesznek lehetővé az SMPTE-2110 és az SDI rendszerek között, amennyiben mindkettő megtalálható a berendezésében.

A készülékeket csúcskategóriás broadcast és élő produkciós felhasználásra tervezték, kialakításuk magában foglalja az elölről hátra irányuló hűtést, kiterjedt redundanciát, SMPTE-2022-7 támogatást az összes 100G videoporton, redundáns PTP órajel-kapcsolatot, 2× 10G Ethernetet a vezérlőportokhoz, valamint redundáns váltakozó áramú tápegységeket.

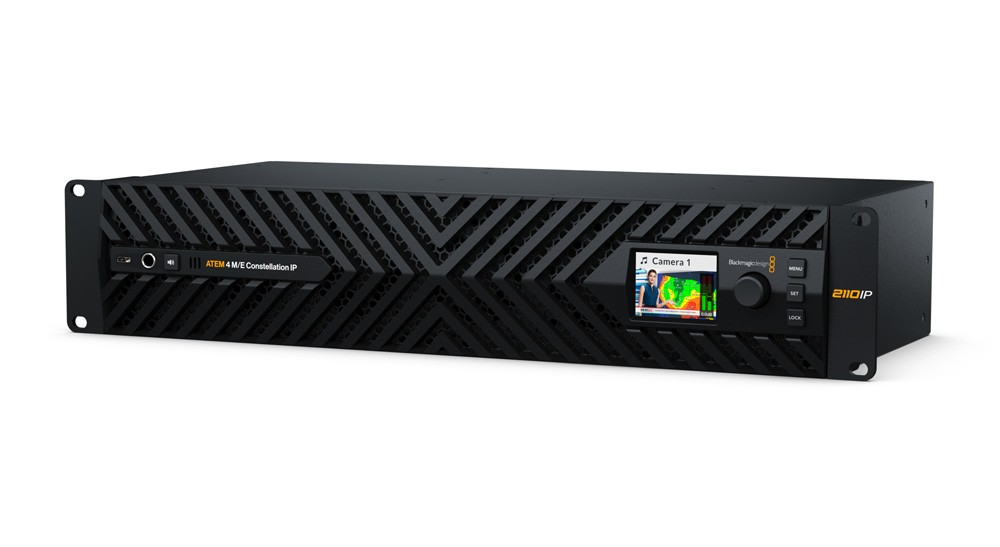

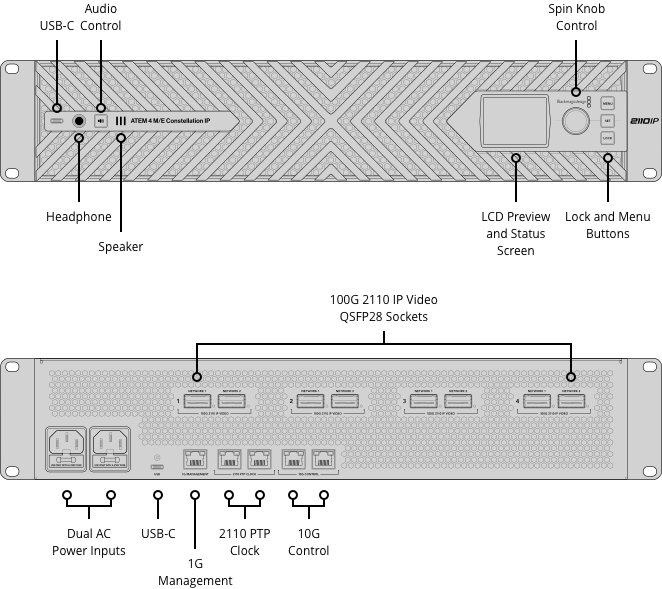

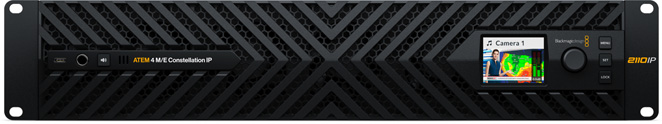

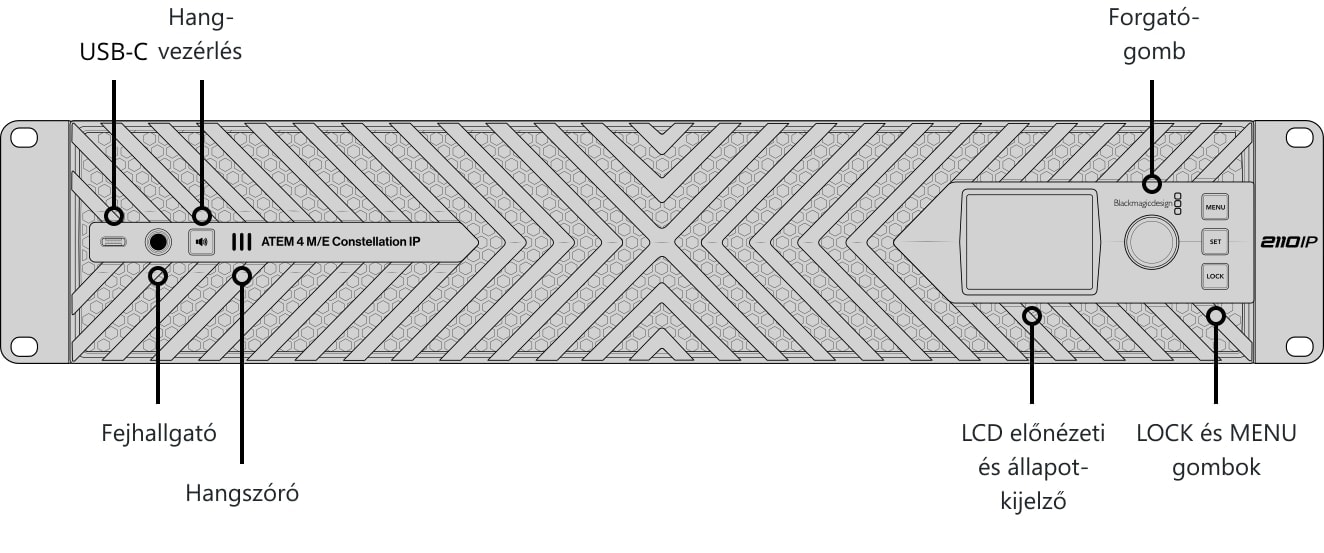

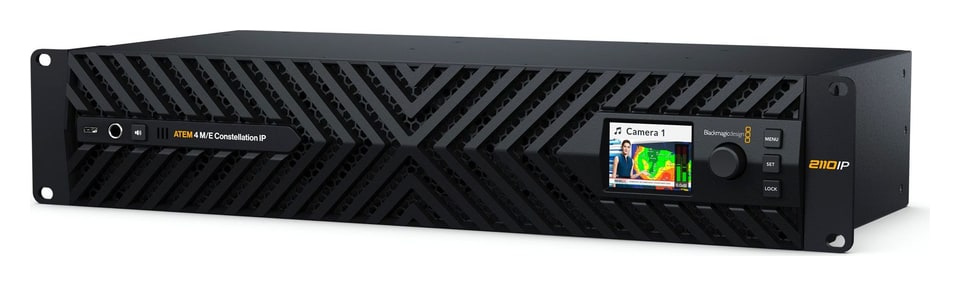

Az ATEM 4 M/E Constellation IP kialakítása jelentősen eltér, mivel csúcskategóriás broadcast műveletekre tervezték. Az új kialakítás elölről hátra irányuló hűtést alkalmaz 4 rendkívül csendes ventilátorral. Minden csatlakozás teljes redundanciával rendelkezik, SMPTE-2022-7 támogatással az összes videoporton, valamint további redundanciával a vezérlő- és PTP Ethernet-portokon. A beépített LCD-kijelző az ATEM Constellation összes szokásos állapotinformációját megjeleníti, és hozzáférést biztosít a beállításokhoz. Az előlapon található egy fejhallgató-kimenet és egy beépített hangszóró is a program helyi monitorozásához.

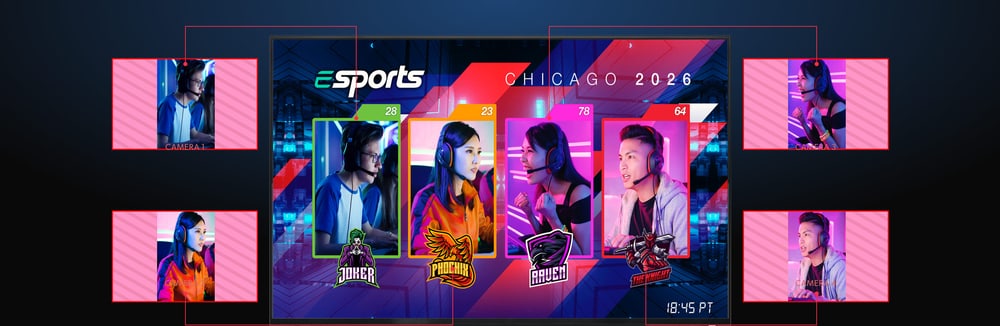

A standard 4 M/E modell 32 bemenettel rendelkezik, SMPTE-2022-7 szabványos konverzióval, 4 készlet kettős redundáns 100G Ethernet-csatlakozás segítségével. Ezen felül 24 SMPTE-2110 kimenetet, 16 ATEM Advanced Keyert, 4 multiview előnézetet és 2 SuperSource-t kínál, összesen tehát 12 DVE-t.

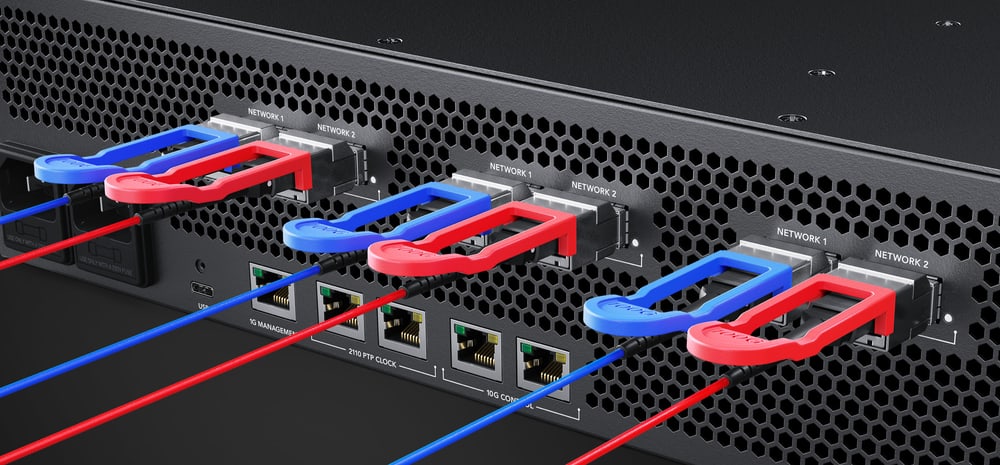

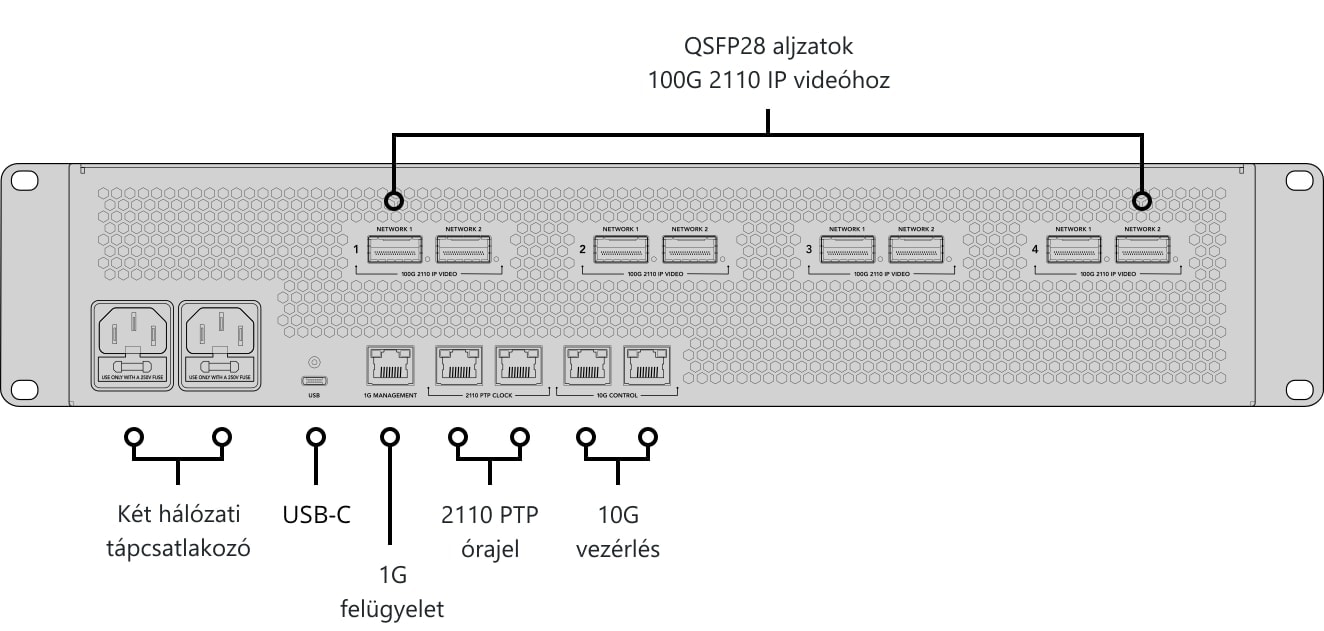

Az ATEM 4 M/E Constellation IP több SMPTE-2110-kapcsolatot támogat 100G Etherneten keresztül, és minden kapcsolat 8 bemeneti és 8 kimeneti videocsatornát támogat. A kapcsoló több 100G Ethernet-kapcsolaton keresztül leképezi a bemeneteket és kimeneteket. Minden 100G Ethernet-kapcsolat két különálló csatlakozóval rendelkezik az SMPTE-2110 redundancia támogatásához, így minden portot egy másik kapcsolóhoz lehet csatlakoztatni. Az SMPTE 2022-7 Seamless Protection Switching két azonos másolatot küld a videóról és a hangról két útvonalon keresztül, és a fogadó oldalon összehasonlítja az RTP-csomagokat a sorrendjük alapján, majd az elsőként érkezett csomagból állítja össze a képet. A váltás teljesen zökkenőmentes.

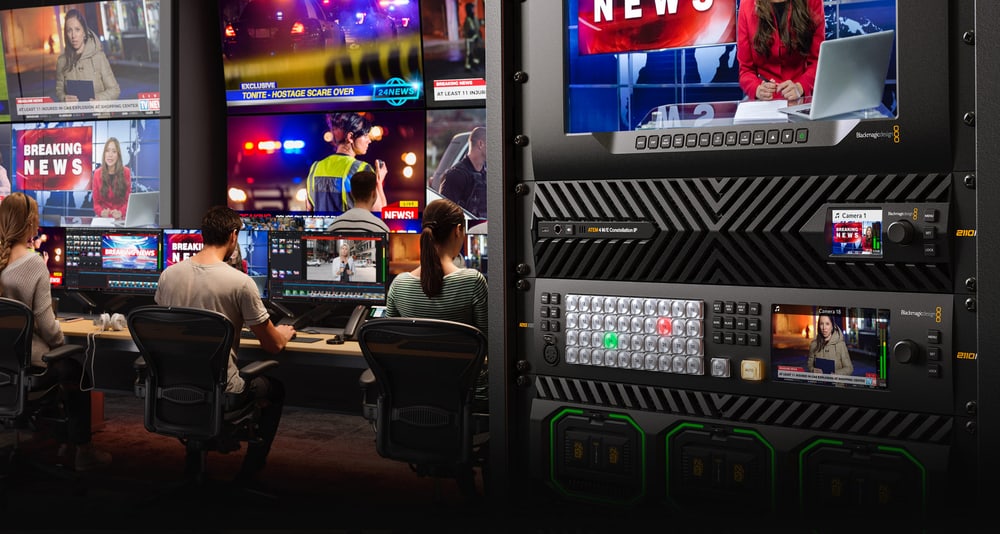

Az SMPTE-2110 egyik előnye, hogy a hálózati videóforrások ugyanazt a szabványt használják. A gyakorlatban azonban az élő produkció nem mindig egyszerű, és a források gyakran különböző formátumokban működnek. Az ATEM 4 M/E Constellation IP megoldja ezt a problémát, mivel minden bemenet rendelkezik dedikált szabványkonverterrel. Így az összes bemenet automatikusan átalakul a kapcsoló szabványára, és bármilyen forrás csatlakoztatható.

Az ATEM 4 M/E Constellation IP minden általános broadcast szabványt támogat. Az összes bemeneten történő konverziónak köszönhetően egyszerre lehet különböző formátumokkal dolgozni. Támogatja a HD és Ultra HD szabványokat, beleértve a 720p, 1080i, 1080p és 2160p formátumokat 60p-ig. Ez elengedhetetlen a világ különböző produkcióiban való munkavégzéshez. A talkback, a tally és a vezérlés emellett SDI-eszközökre is továbbítható, ha csatlakoztatva van a Blackmagic SDI Expander 8x12G, amely lehetővé teszi a visszacsatolást a kamerákhoz a program visszatérítéséhez, a kamerák vezérléséhez és a kommunikációhoz.

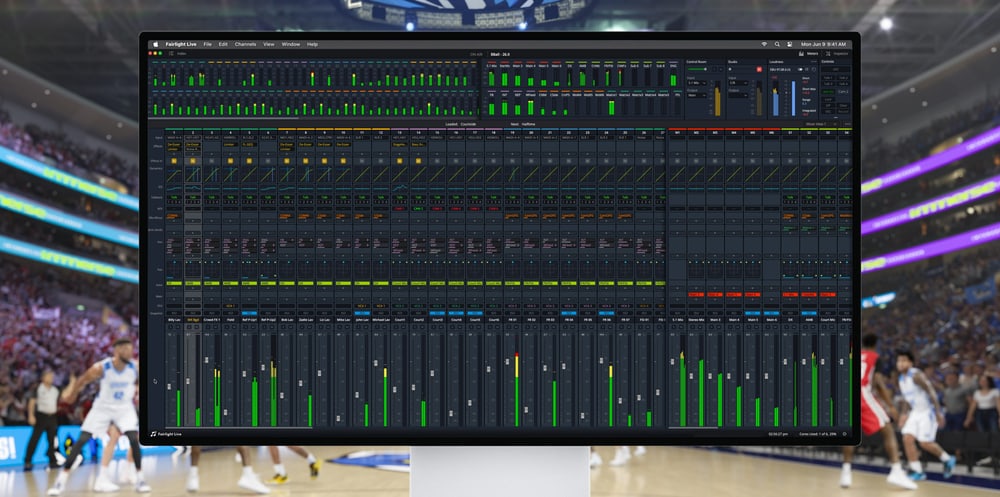

A Fairlight Live a legerőteljesebb 2110 szoftveres hangkeverő a műsorszóráshoz és élő eseményekhez. Támogatja a hang továbbítását az ATEM keverőkbe és onnan USB-n keresztül, és a hardveres keverőktől eltérően natívan támogatja a sztereó, a surround és az immerszív hangot is. Támogatja a harmadik féltől származó plugineket, az AFL/PFL Solo-t, a talkback-et és olyan fejlett bemeneti funkciókat, mint a távoli erősítés és a kettős bemenetek. Cue-lejátszót, pillanatképeket, belső mátrixot és egyéb funkciókat is tartalmaz. Több rendszer is futtatható több felhasználó számára vagy teljes redundancia érdekében.

Minden ATEM 4 M/E Constellation keverő egyszerű beépített talkback funkcióval rendelkezik, amely a 15-ös és 16-os audio csatornákat használja a Blackmagic Design kamerákkal való kétirányú kommunikációhoz. A Fairlight Live azonban több talkback buszt és teljes hangirányítást kínál az ATEM 4 M/E Constellation IP-n, így tetszőleges számú talkback busz hozható létre. Ez még fejlettebb kommunikációt tesz lehetővé, beleértve a kamera- és technikai köröket, kommentátor buszokat és minden felhasználó számára külön keveréseket. Csak a talkback buszt kell a 15-ös és 16-os csatornákra irányítani bármely ATEM kimeneten, és azt eljuttatni a kamerákhoz vagy a kommentátorokhoz.

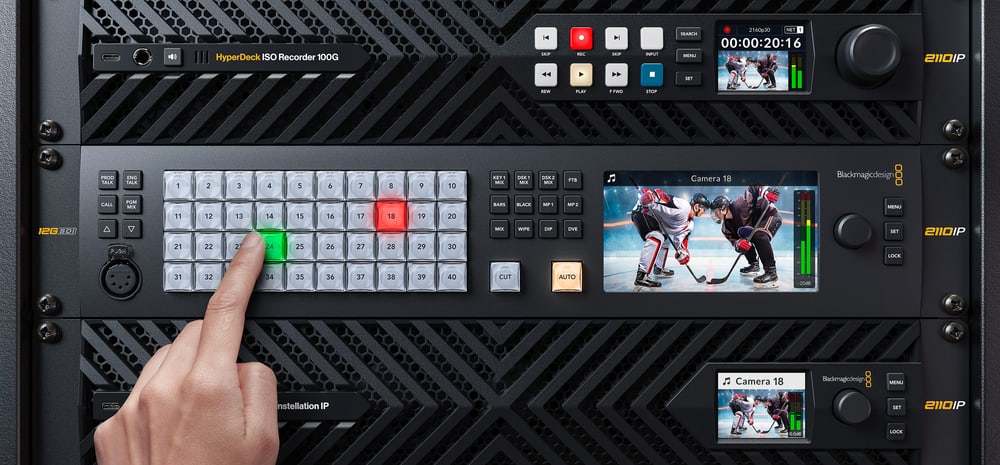

Az ATEM 4 M/E Constellation IP elölről hátra irányuló hűtéssel rendelkező kialakítása korlátozza az előlapon elhelyezhető vezérlőelemek helyét. Ezt a problémát oldja meg az ATEM Monitoring Panel rackbe szerelhető egység, amely ötvözi a vezérlést és a monitorozást. Ugyanazokat a vezérlőelemeket kínálja, mint az SDI modellek, és önálló monitorozó átalakítóként és vezérlőpanelként működik. Tartalmaz egy rack-be szerelhető változatot professzionális gombokkal, dedikált Ethernet-portot, redundáns 10G Ethernet SMPTE-2022-7 – 12G-SDI és HDMI átalakítót a helyi monitorozáshoz, valamint egy 5 tűs talkback interfészt az előlapon.

Főbb jellemzők:

• Teljesítményes natív SMPTE-2110 kapcsoló élő produkciókhoz
• Akár 64 bemenet 8 darab redundáns 100G Ethernet-csatlakozás segítségével
• 12G-SDI vagy SMPTE-2110 IP videó kezelése
• Redundáns 100G Ethernet a teljes SMPTE-2022-7 kompatibilitás érdekében
• Cut-bus vagy mix effekt módok
• Teljes szabványkonverzió és újraszinkronizálás minden bemeneten
• USB kimenet webkameraként minden videóalkalmazáshoz
• Minden ATEM hardver- és szoftverpanel támogatása

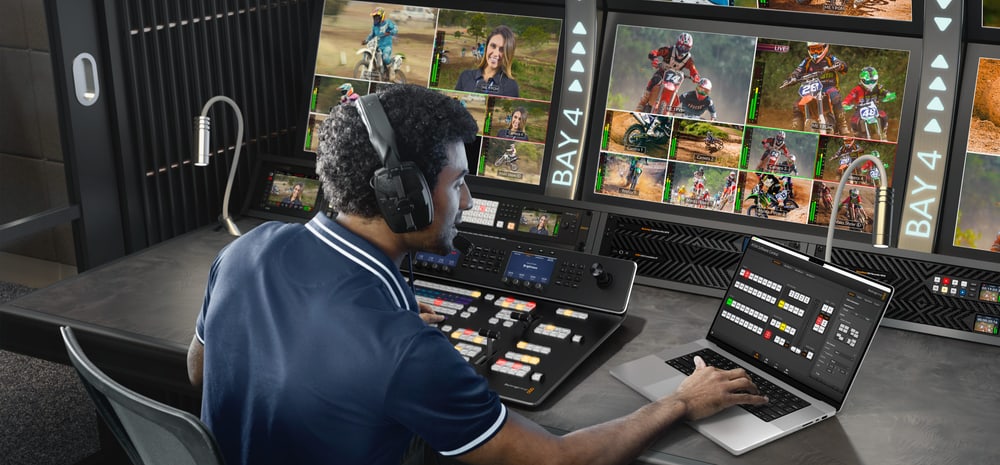

• Akár 4 testreszabható multiview kimenet
• Mix, wipe, DVE és stinger átmenetek
• Akár 4 DVE
• Belső média statikus és mozgó grafikákhoz

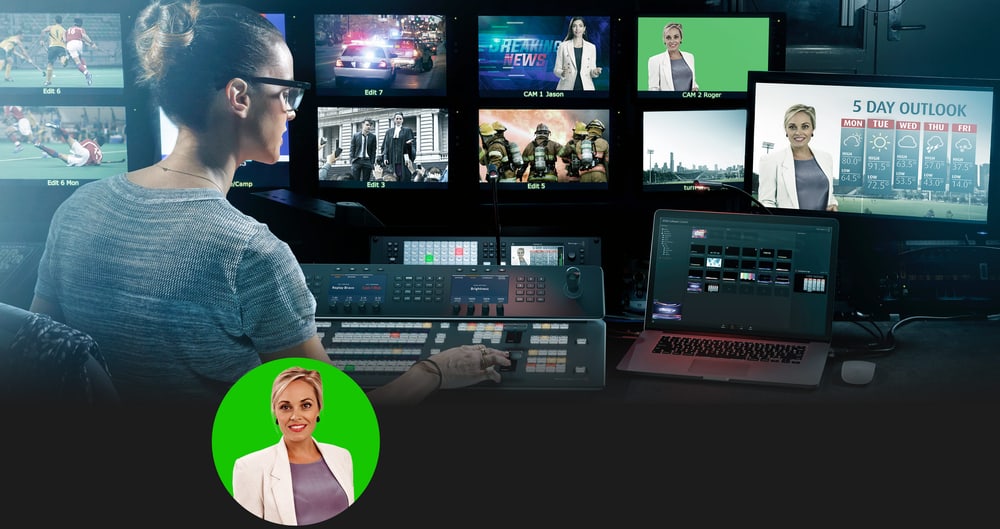

• 4 ATEM Advanced chroma key az M/E sorozaton
• Akár 2 SuperSource, mindegyik 4 DVE-vel
• Fairlight Live audio mix támogatás
• ClearCom és RTS kompatibilis professzionális talkback

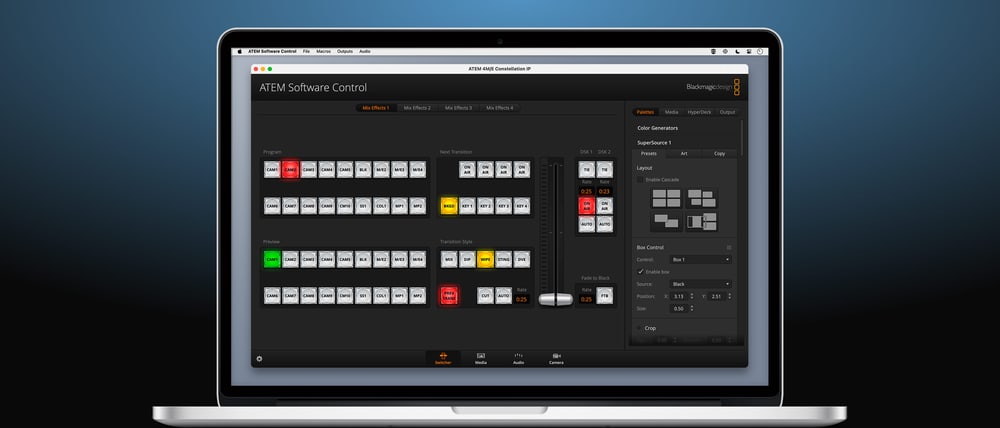

• Ingyenes ATEM Software Control Mac és Windows rendszerekhez
• Kompatibilis az ATEM Monitoring Panel-lel
• Kompatibilis az ATEM Camera Control Panel-lel
• Minden funkció használata díjmentes
