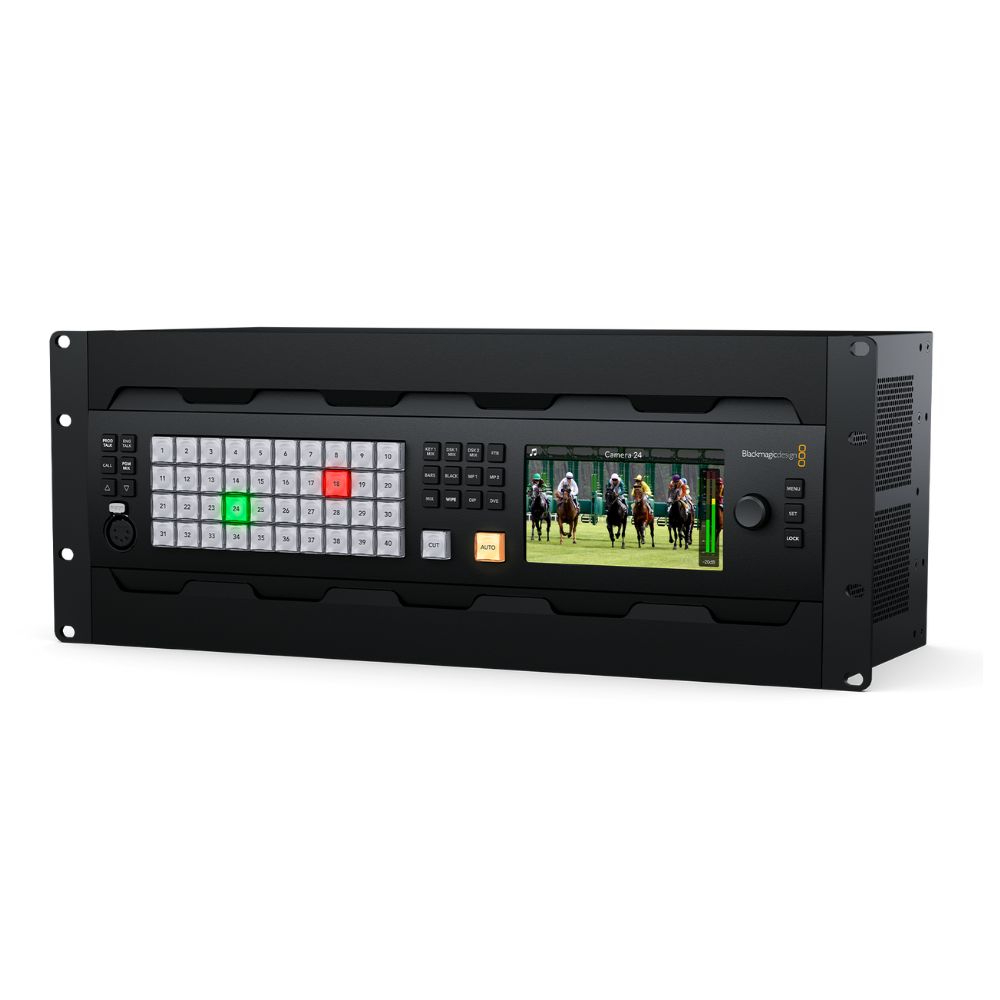

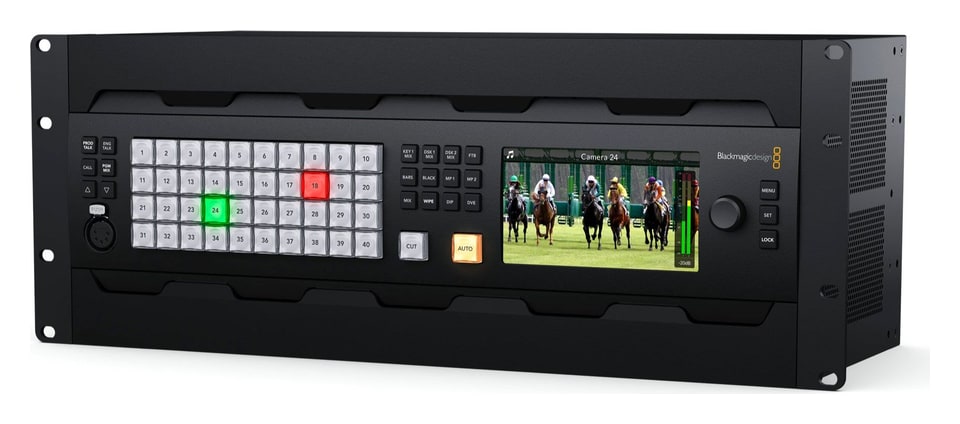

Blackmagic Design ATEM 4 M/E Constellation 4K Plus

Az ATEM 4 M/E Constellation 4K Plus professzionális élő 4 M/E keverő Ultra HD produkciókhoz. 80 darab 12G-SDI bemenetet kínál minden bemeneten szabványkonverzióval, 48 függetlenül irányítható 12G-SDI kimenetet, 16 ATEM Advanced Chroma keyert, 4 multiview-t, 4 médialejátszót, talkbacket és 298 csatornás Fairlight hangkeverőt. Az előlapról, az ATEM Software Control szoftverrel vagy ATEM panelekkel vezérelhető.

80 12G-SDI bemenet és 48 kimenet egyetlen keverőben

Az ATEM 4 M/E Constellation 4K Plus 4 M/E-t, 80 szabványkonverzióval és újraszinkronizálással ellátott 12G-SDI bemenetet és 48 függetlenül irányítható 12G-SDI kimenetet egyesít. Program/előnézet módban dolgozik, mint egy televíziós vezérlőterem: a forrást az előnézeten készíti elő, és a CUT vagy AUTO gombbal adásba küldi.

80× 12G-SDI bemenet48× 12G-SDI kimenet4 M/E · 12× DVE16× Advanced Chroma4× multiview4 RU

Talkback, mint a műsorszóró stúdióban

Az előlapon 5 tűs XLR fejhallgató-mikrofon csatlakozó, hátul RJ45 aljzat van a ClearCom vagy RTS talkback rendszerekhez. Rendelkezésre áll a produkciós és technikai kör, a saját mikrofon visszahallgatása és a programmix, valamint az SDI 15. és 16. csatornáján kétirányú kommunikáció a Blackmagic Design kamerákkal.

Webkamera USB-C-n

A program 720p vagy 1080p webkameraként, a program képfrekvenciáján jut a számítógépbe – Zoomhoz, Teamshez, OBS-hez és XSplithez.

Kimenetek mindenkinek

A 48 12G-SDI kimenet mindegyike függetlenül irányítható bármely bemenetre vagy belső forrásra. Programhangot, RP-188 időkódot, kameravezérlést, tally jelzést és talkbacket visznek.

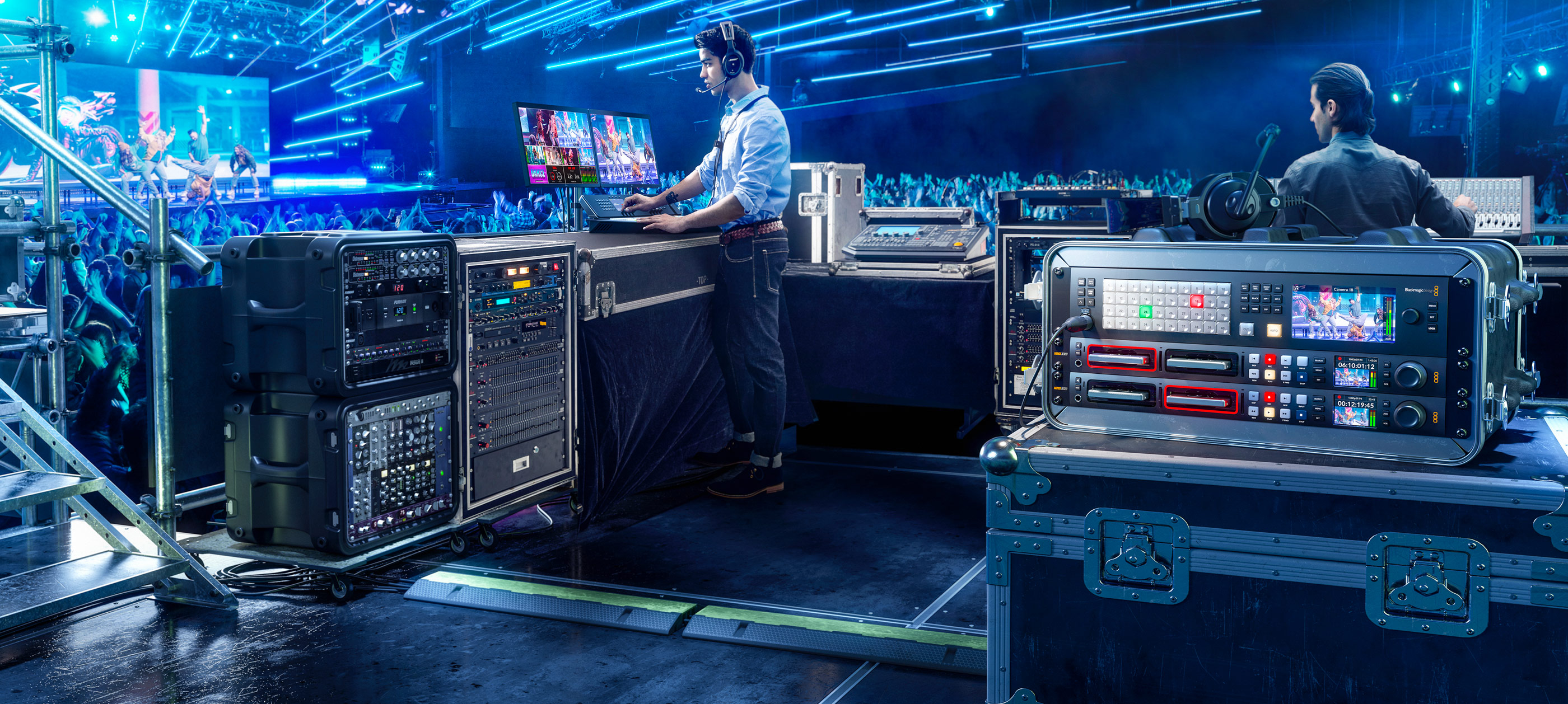

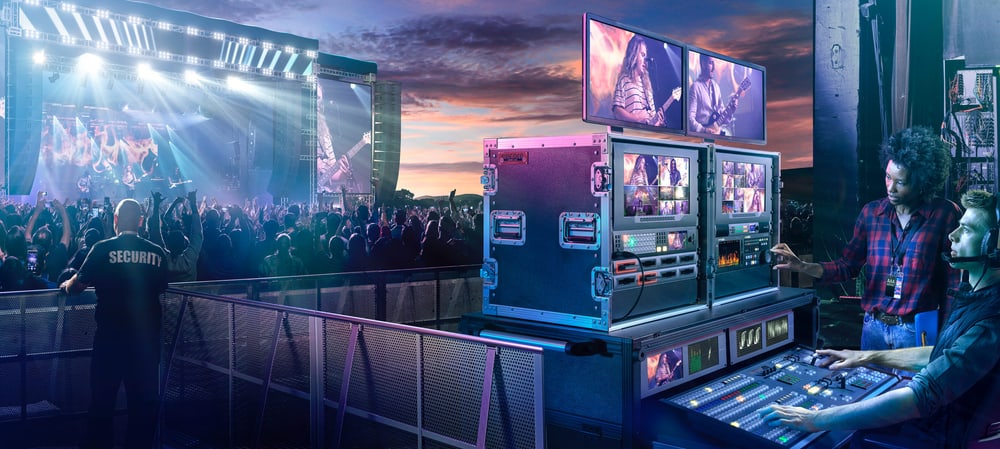

Koncertekre, sporthoz és istentiszteletekhez

80 bemenettel a kamerák az egész színpad körül elhelyezhetők, és sok forrásból és DVE-ből többrétegű kompozíciók építhetők. A belső grafika és az ATEM Advanced Chroma keyerek igényes műsorokhoz is elegendők, a kezelés mégis olyan egyszerű, hogy egy betanított önkéntes csapat is elboldogul vele.

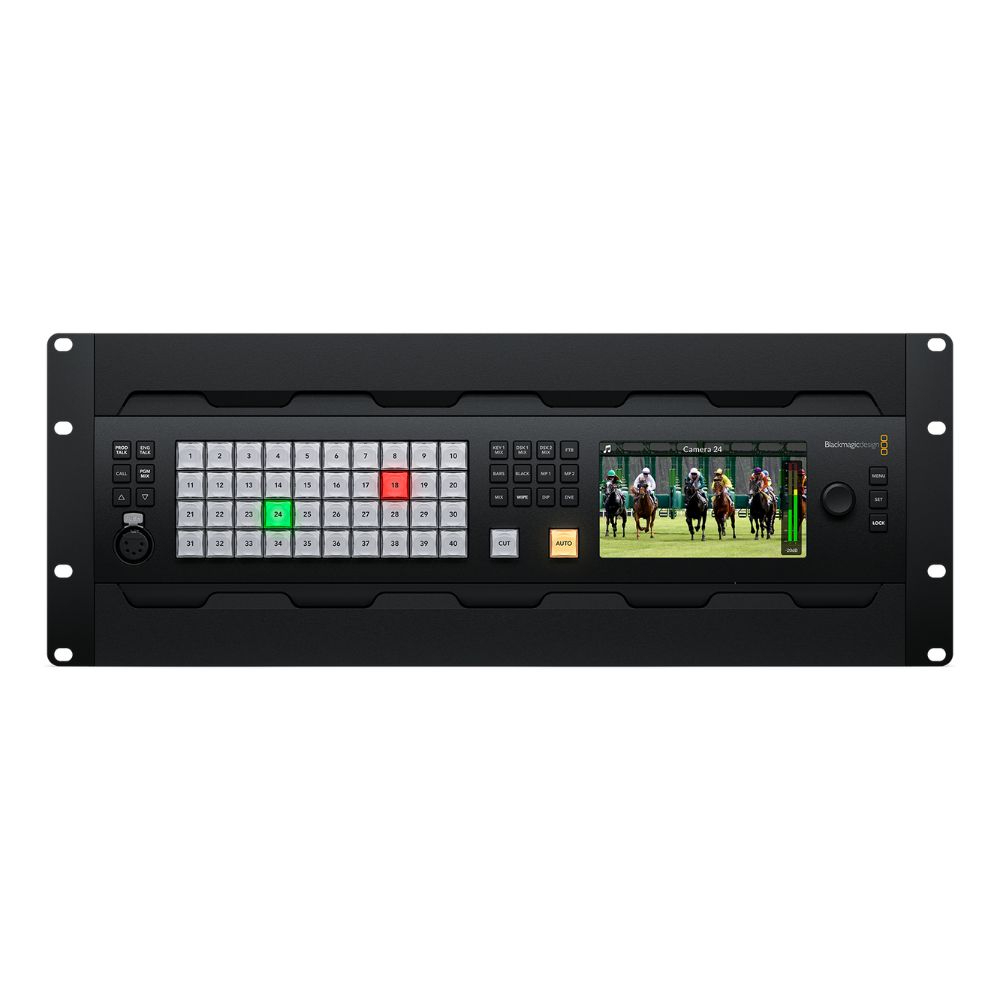

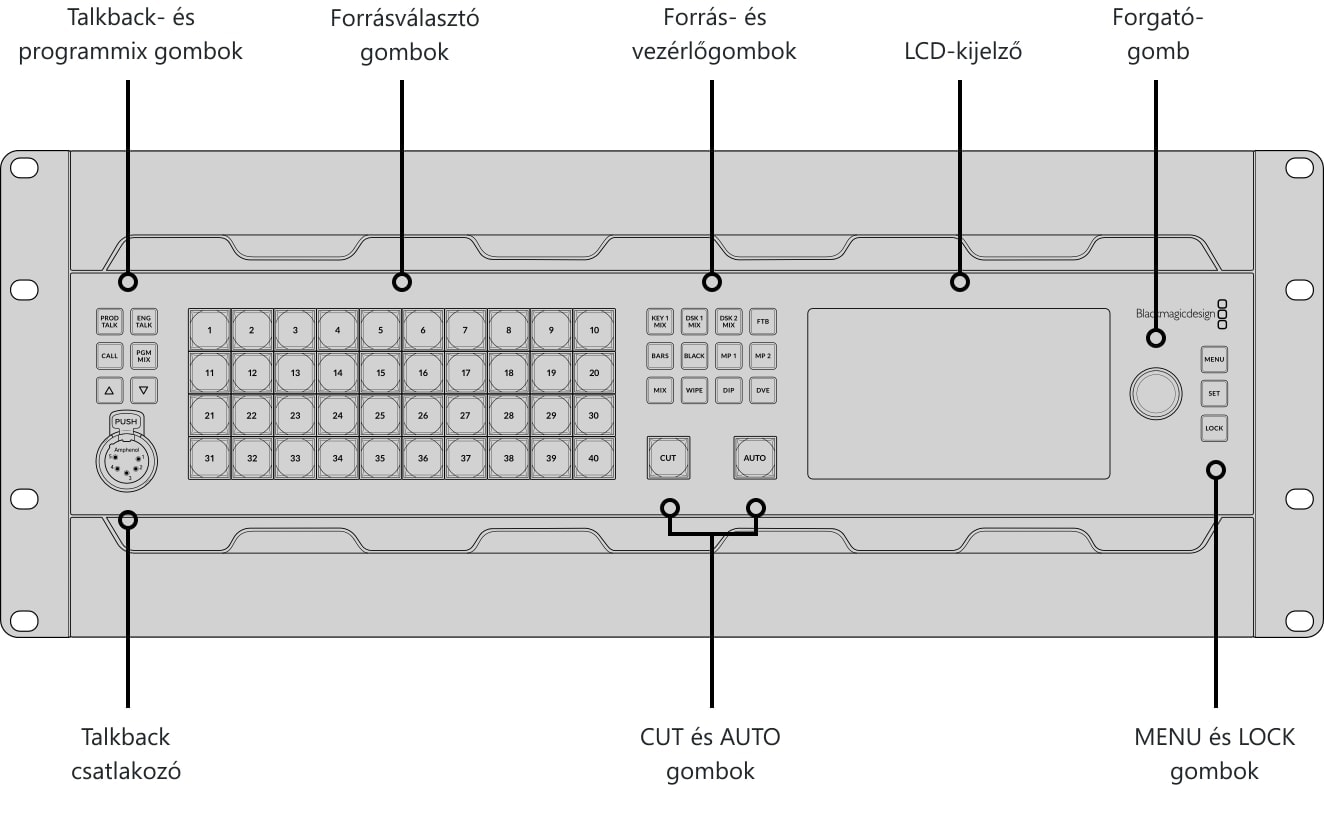

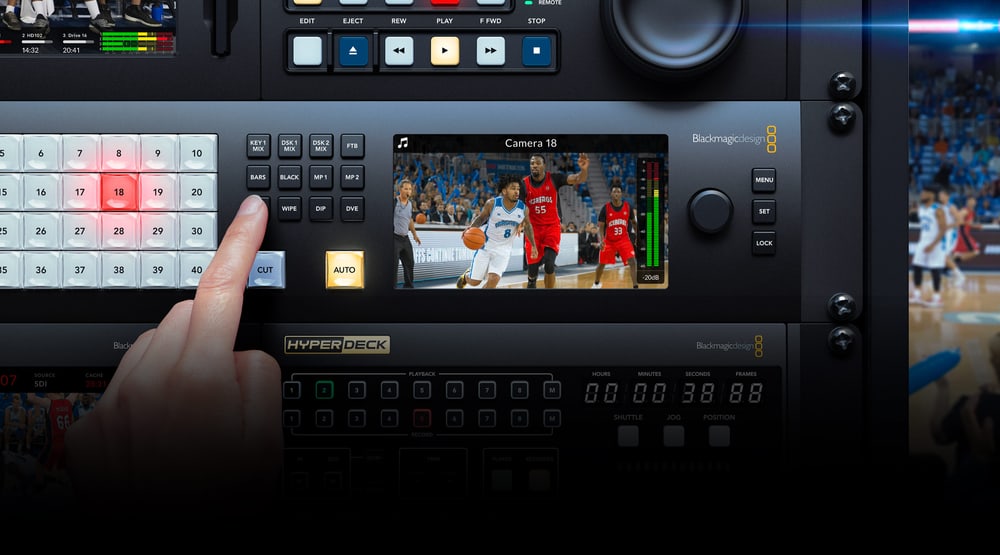

Kezelőpanel közvetlenül az előlapon

Az előlapon forrásgombok, CUT és AUTO, a keyerek, médialejátszók és a feketére sötétítés kezelőszervei, HD felbontású LCD-kijelző az előnézethez és a menühöz, valamint 5 tűs XLR fejhallgató-mikrofon csatlakozó talkback gombokkal található. A keverő így számítógép nélkül is beállítható és vészhelyzetben kezelhető; a gombok ugyanolyanok, mint a nagy ATEM paneleken.

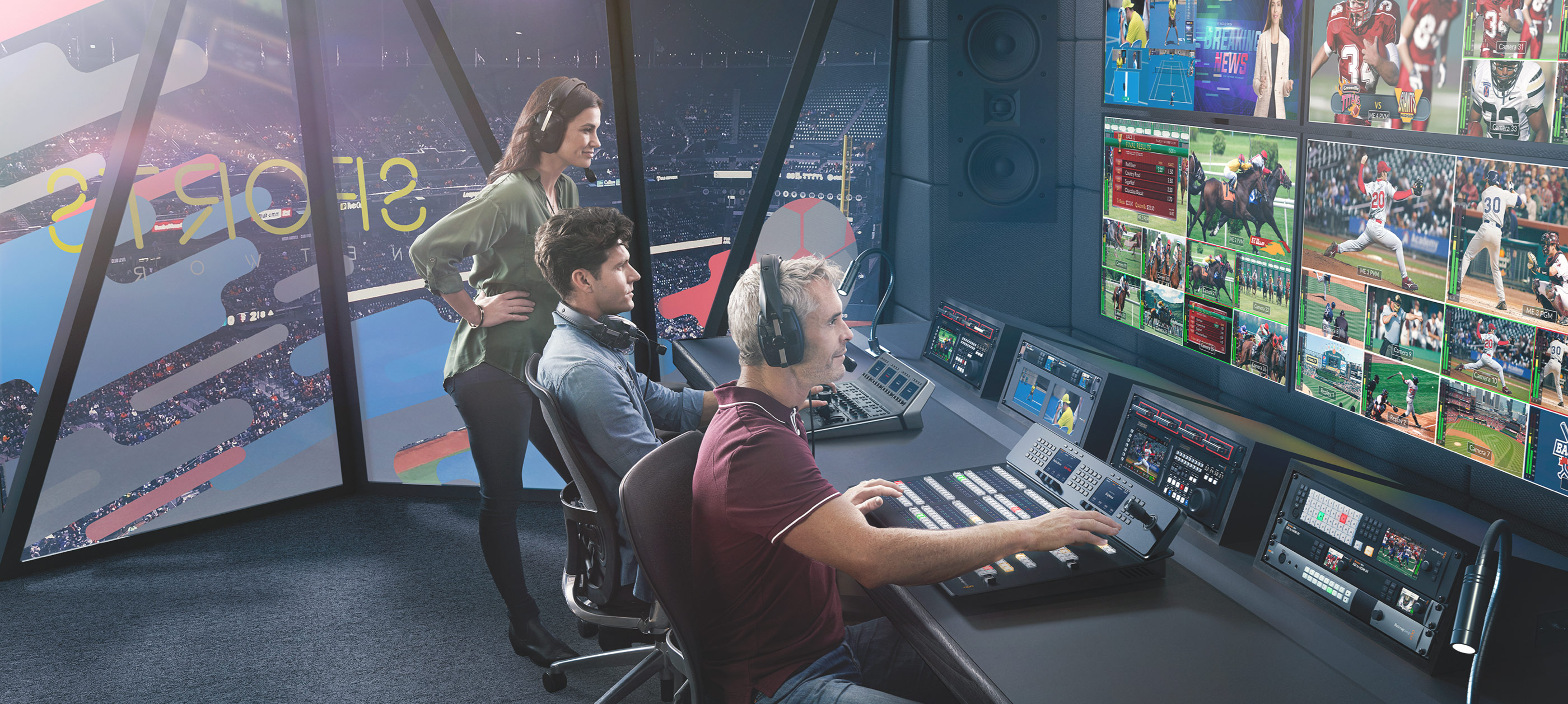

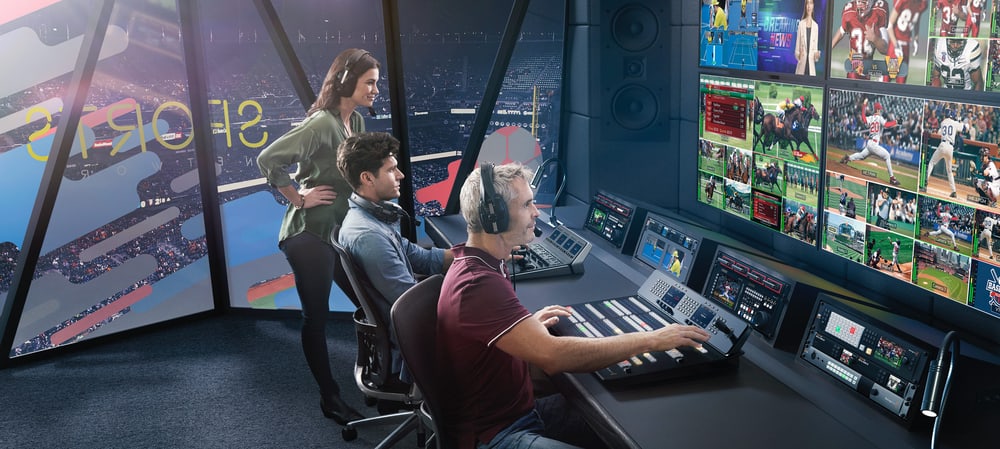

4 független multiview

A beépített multiview egyetlen monitoron mutatja a forrásokat. A modell négy független multiview-val rendelkezik, így négy monitoron akár 64 nézet jeleníthető meg; a multiview felbontása HD vagy Ultra HD lehet. Minden multiview 4, 7, 10, 13 vagy 16 nézetre állítható, és minden nézethez tally keret, forráscímke és VU-mérő adható.

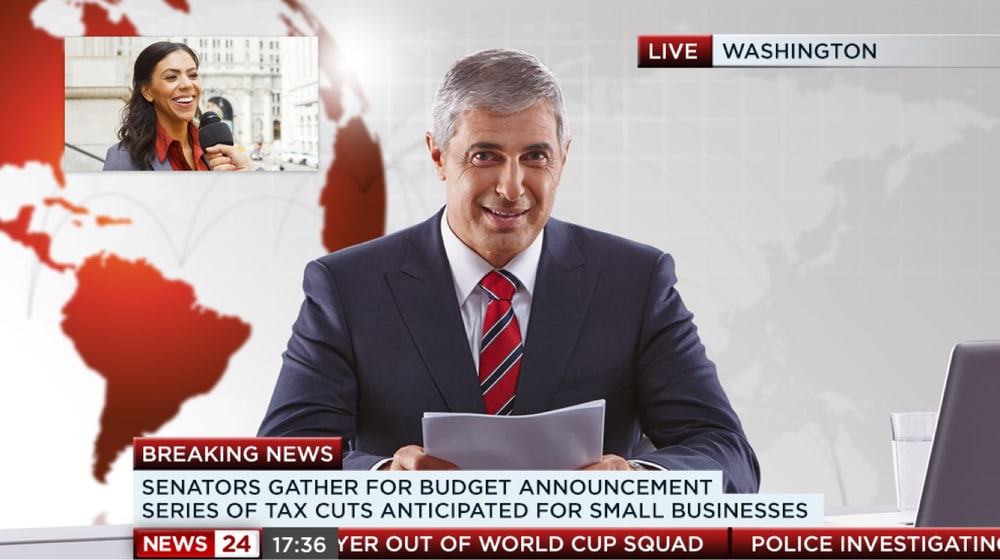

Áttűnések, DVE-k és stingerek

Rendelkezésre állnak a mix, dip, wipe, DVE és stinger műsorszórási áttűnések állítható hosszal, keretszínnel és -szélességgel, pozícióval és iránnyal. 4 független DVE processzor valós idejű kép a képben effektust tesz lehetővé 3D kerettel, árnyékkal és megvilágítással, valamint squeeze és swoosh áttűnéseket. Az áttűnés adás előtt kipróbálható az előnézeten.

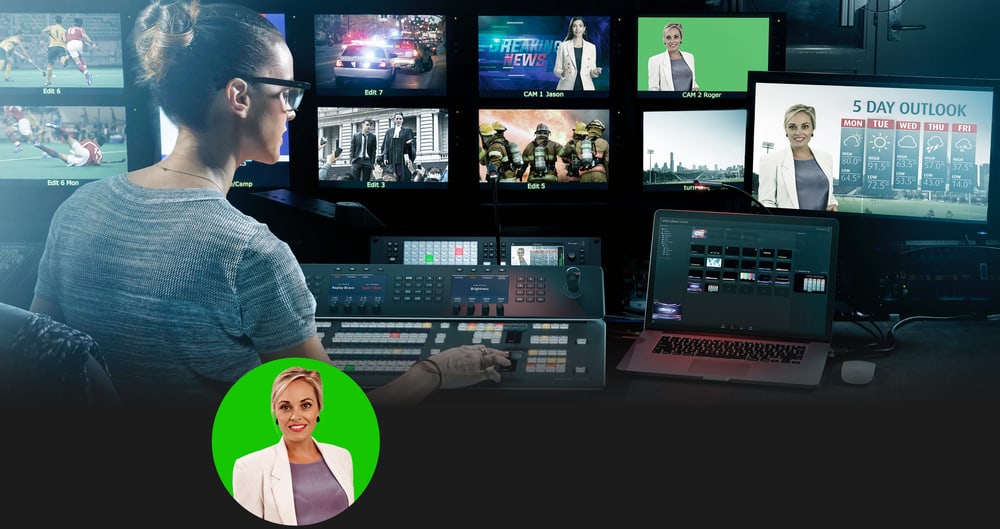

ATEM Advanced Chroma Key

16 ATEM Advanced Chroma keyer – M/E soronként négy – kiváló minőségű chroma és luma kulcsolást végez. A színpipetta mintát vesz a háttérszínből és beállítja a kulcs paramétereit; pontos élszabályozás és előtér-színkorrekció segít, hogy az előtér illeszkedjen a háttérhez. Már egyetlen M/E sor is elég egy négykamerás virtuális stúdióhoz.

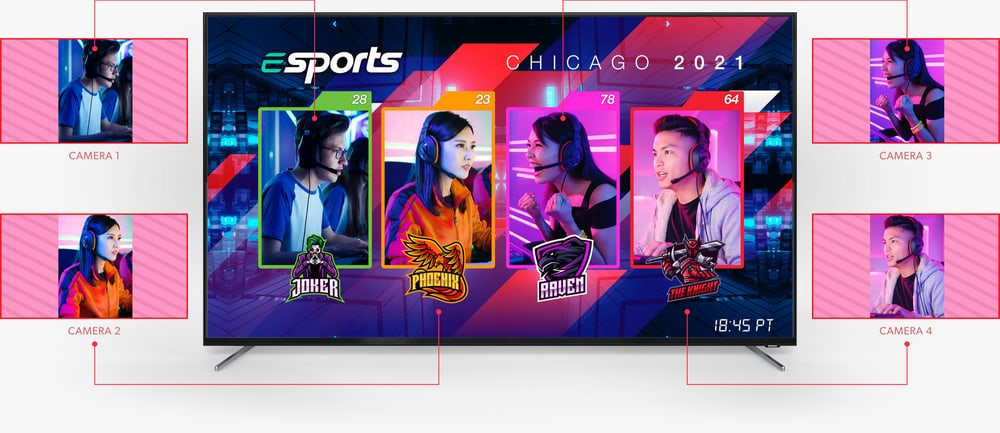

Két SuperSource processzor

Az M/E sorok DVE-in felül a modell két teljesen független SuperSource processzorral rendelkezik, négy további DVE réteggel és a médiatárból vett háttérréteggel. A keverő további bemenetként látja – ideális kép a képben interjúkhoz, miközben a fő DVE-k szabadok maradnak. Összesen 12 DVE áll rendelkezésre.

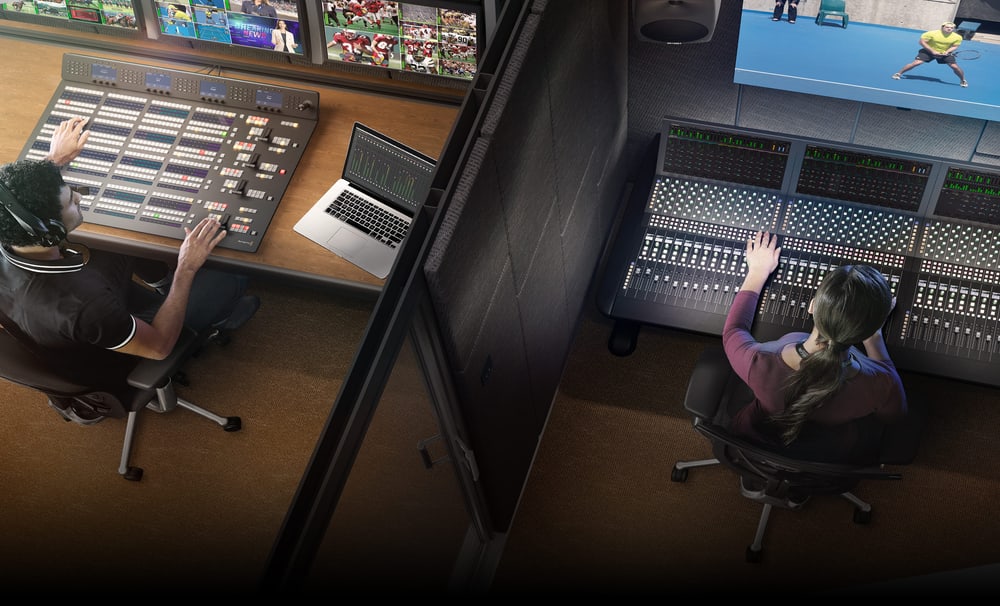

Fairlight hangkeverő

A beépített hangkeverő 298 csatornát kezel; minden SDI bemenet 6 sávos parametrikus EQ-val, kompresszorral, limiterrel, zajkapuval és expanderrel rendelkezik, és a hangkeverő az analóg bemenetet és a talkback mikrofont is fogadja. Négy MADI kimenet az 1–60. SDI bemenet hangját adja ki külső hangmérnöknek, két MADI bemenet pedig 128 csatornát ad a hangkeverőhöz. A hang USB-C-n átadható a Fairlight Live-nak, a sztereó, surround és immerzív hangot kezelő szoftveres hangkeverőnek.

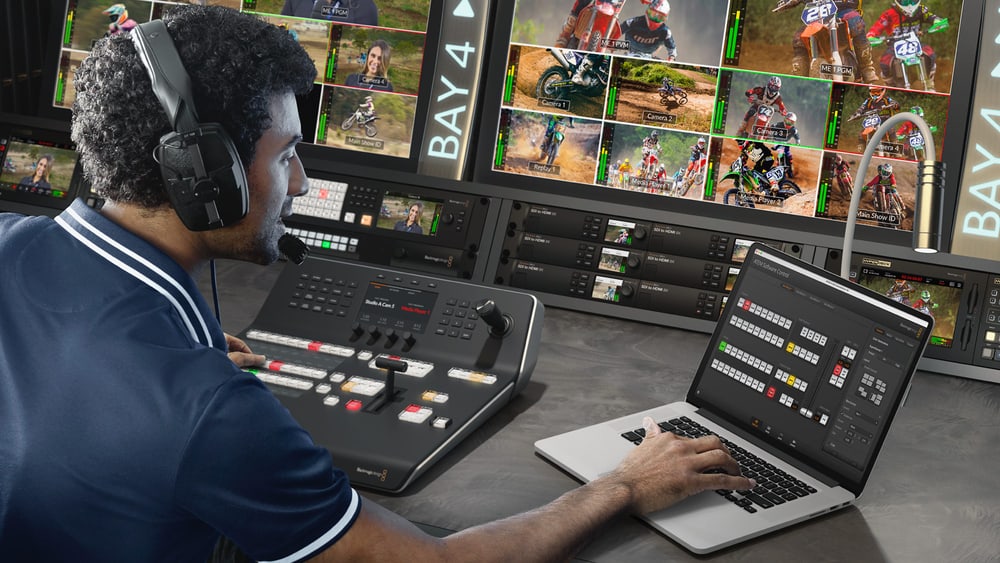

Szoftver és hardverpanelek

Az ATEM Software Control Machez és Windowshoz a csomag része: Etherneten vagy USB-n vezérli a keverőt, a médiát, a hangot, a makrókat, a kamerákat és a HyperDeck rögzítőket, és egyszerre több ember is dolgozhat benne. A kézi vezérléshez ATEM Advanced Panel, ATEM Micro Panel vagy ATEM Camera Control Panel csatlakoztatható; az ATEM SDK saját automatizálást tesz lehetővé. Minden funkció benne van az árban, licencdíj nélkül.

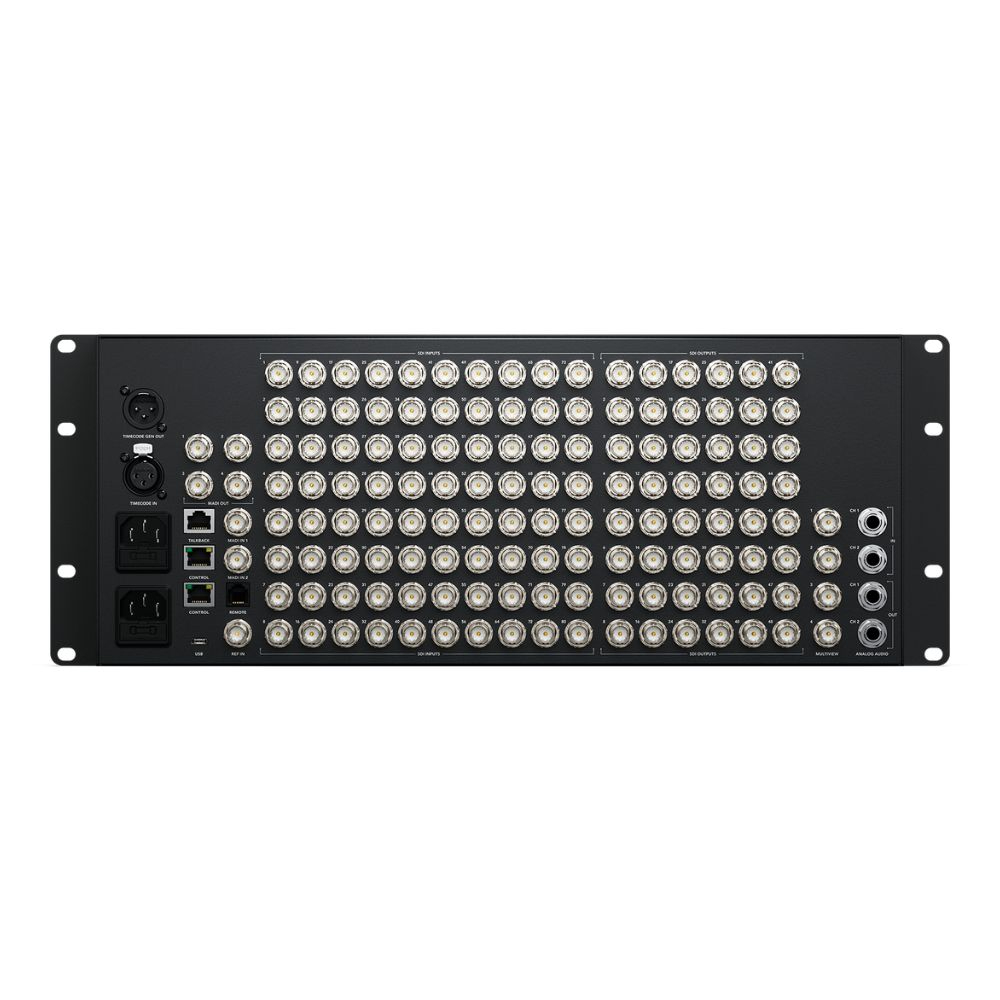

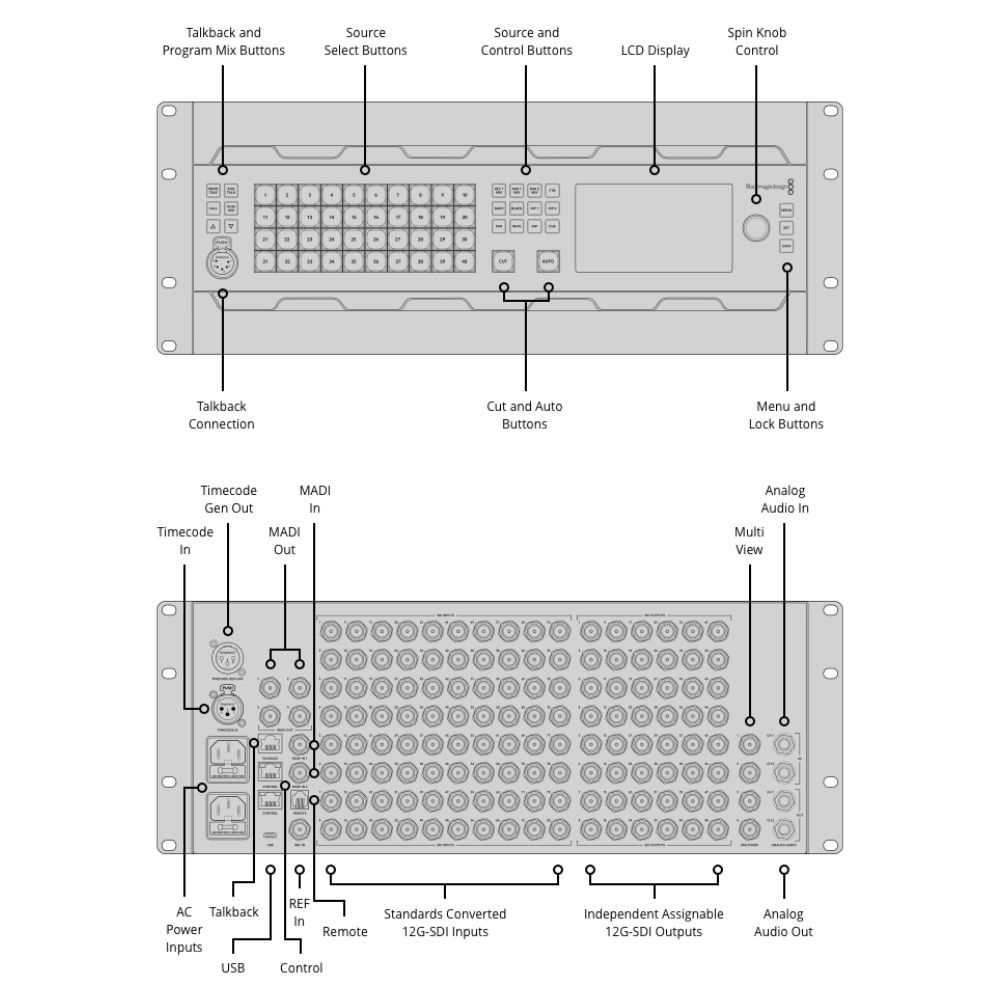

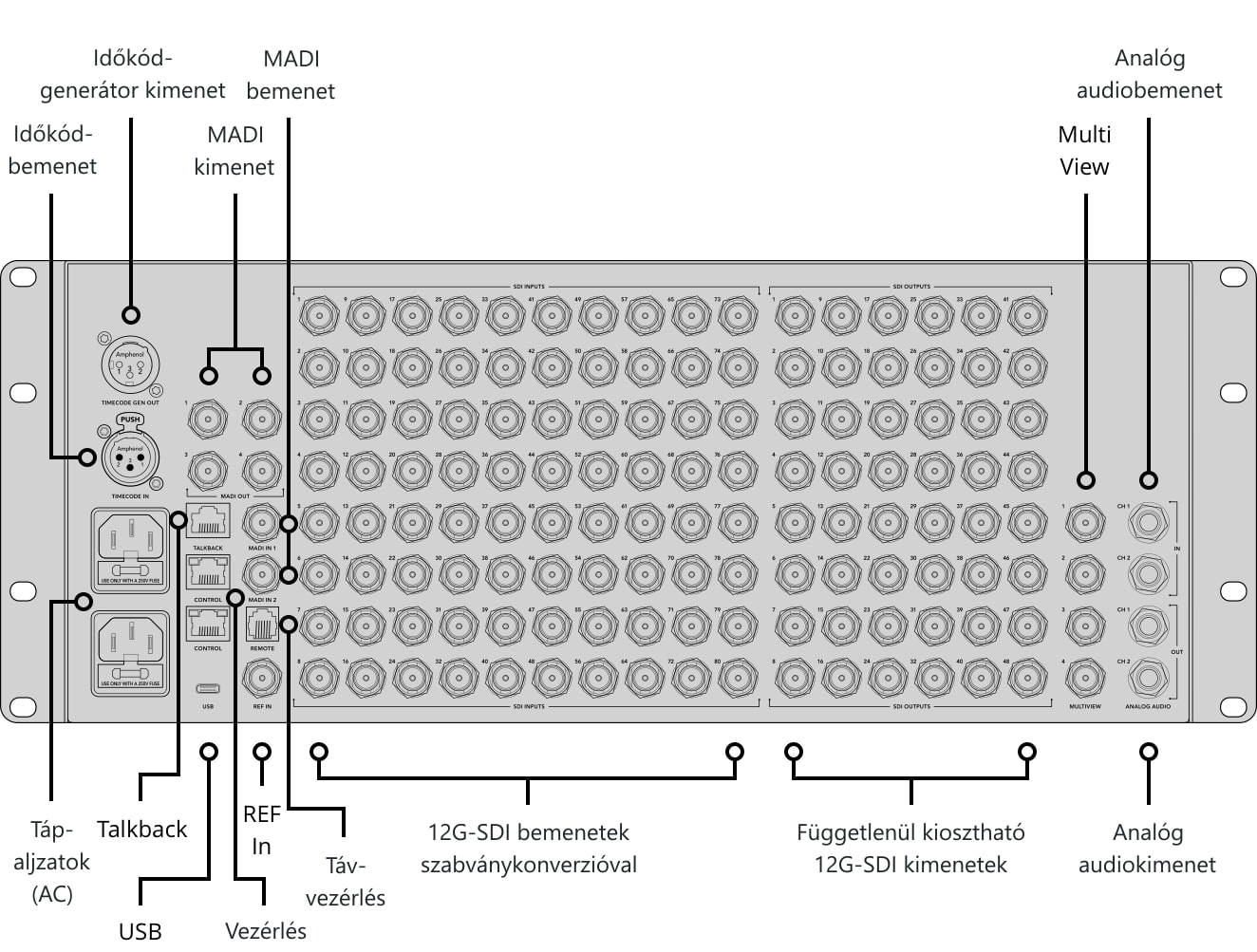

Kezelőpanel és csatlakozók

A hátlapon 80 darab 12G-SDI bemenet, 48 darab 12G-SDI kimenet, 4 multiview kimenet, referenciabemenet, vezérlő Ethernet, RJ45 talkback csatlakozó, USB-C és két szimmetrikus 6,35 mm-es analóg bemenet két kimenettel, 2 MADI bemenet és 4 MADI kimenet, valamint RS-422 port a távvezérléshez, továbbá XLR csatlakozók az időkód be- és kimenetéhez található. A tápellátást két belső 100–240 V-os tápegység biztosítja.

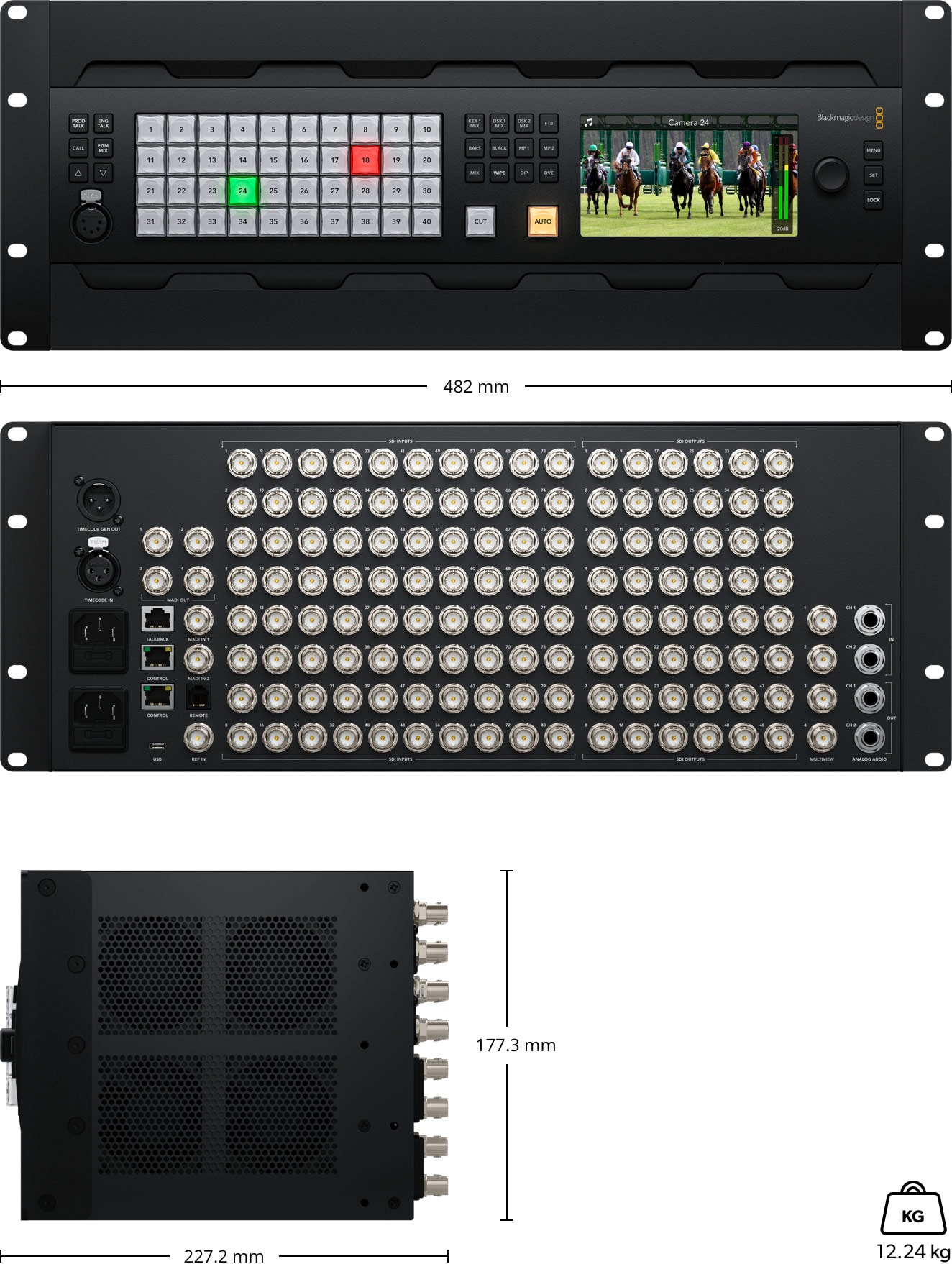

Méretek és tömeg

482 × 227,2 × 177,3 mm (szélesség × mélység × magasság), 12,24 kg. 19"-os rackben 4 RU helyet foglal.
