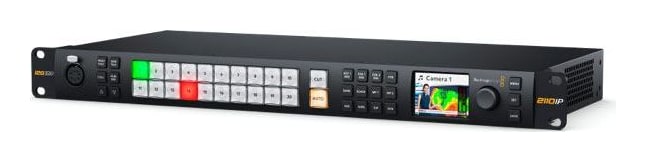

Blackmagic Design ATEM Monitoring Rack Panel 20

Rackbe szerelhető kezelőpanel az ATEM Constellation IP keverők helyi vezérléséhez, beépített monitorozó átalakítóval. 20 bemeneti gombot, redundáns 10G SMPTE-2110-et, két 12G-SDI kimenetet, HDMI-t, LCD monitort és elülső talkback csatlakozót kínál 1U-s kivitelben.

20 gomb, monitorozás és IP-átalakítás egy panelen

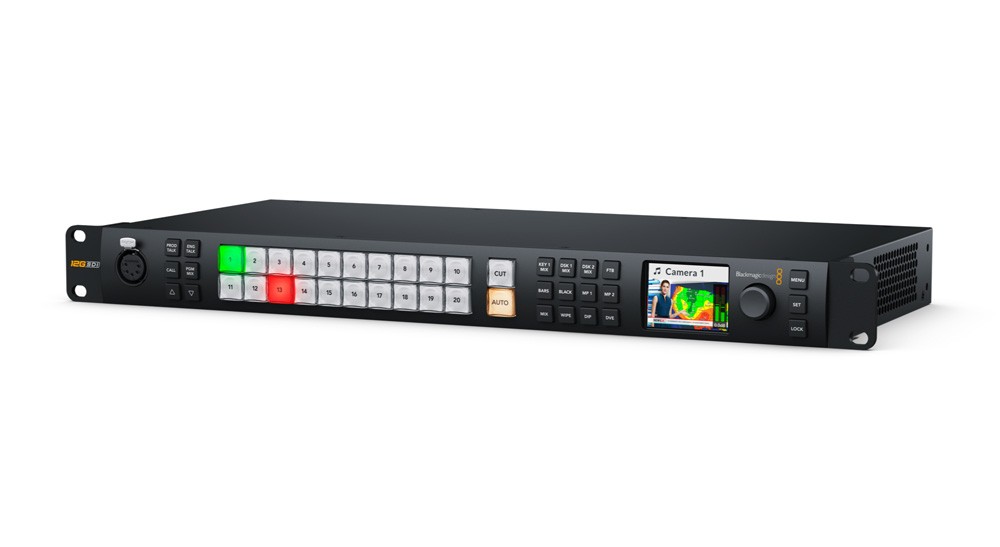

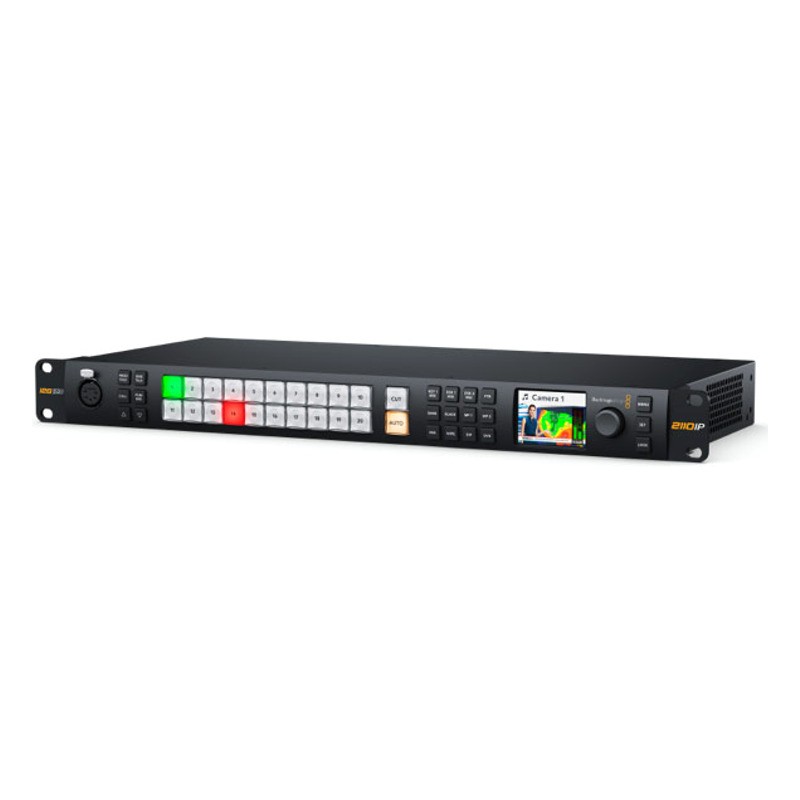

Az ATEM Monitoring Rack Panel 20 kényelmes helyi vezérléssel és monitorozással egészíti ki az ATEM Constellation IP keverőket közvetlenül a rackben. A gombok, az LCD és a talkback azonnal kéznél vannak az előlapon.

20 gomb1U rack2× 10G IP2× 12G-SDI

2110 átalakító a kezelőpanelben

A panelben videóátalakító van: két redundáns 10G SMPTE 2110 hálózatot két 12G-SDI kimenetre és egy HDMI kimenetre alakít, a képet a beépített LCD is mutatja.

ST 2022-7 redundancia

Két 10G RJ45 port fogadja az IP-streameket két 2110 hálózatról az ST 2022-7 szerint, így az egyik hálózat kiesése nem szakítja meg a képet.

Külön vezérlőhálózat

Egy 1G RJ45 port a videótól elkülönítve köti össze a panelt a keverővel és az NMOS vezérléssel.

Talkback az előlapon

Az 5 tűs XLR headsetcsatlakozó, valamint a talkback és programmix gombok közvetlenül a racktől teszik lehetővé a kommunikációt.

Kettős tápellátás

Két belső, 100–240 V AC tápegység két IEC C14 bemenettel akkor is üzemben tartja a panelt, ha az egyik betáp kiesik.

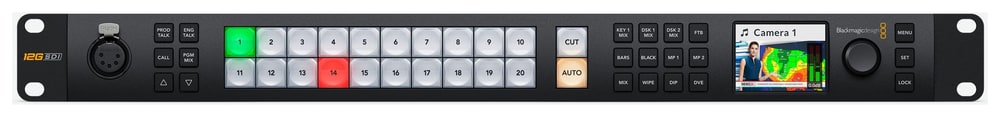

Keverővezérlés a rackből

20 bemeneti gomb, CUT és AUTO gomb, áttűnésgombok és menüs forgatógomb: a helyi ATEM keverő a fő kezelőpanel nélkül is kapcsolható és beállítható – előkészítéskor és vészhelyzetben is.

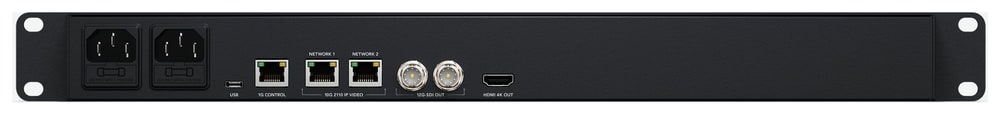

2110 átalakítása SDI-re és HDMI-re

Egy bejövő IP videostream két 12G-SDI kimenetre és egy HDMI 4K kimenetre alakul beágyazott hanggal – SDI-n 16, HDMI-n 8 csatornával. A Blackmagic IP10 kodek opcionálisan a 2160p59.94 és 2160p60 formátumot is kezeli.

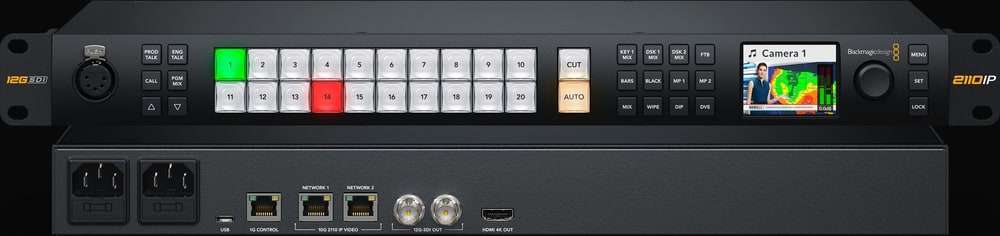

Monitorozás közvetlenül a rackben

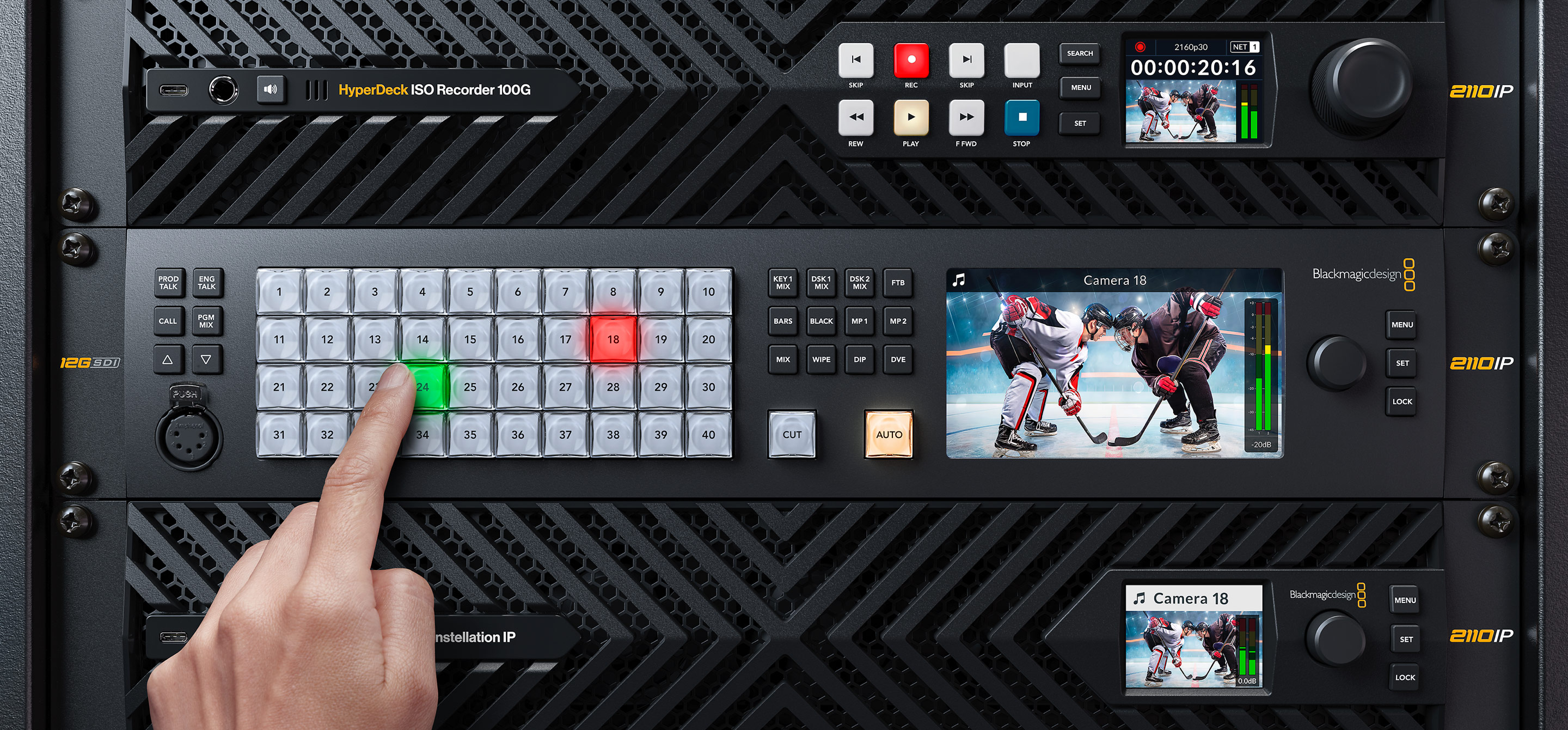

A beépített LCD a videót és a jel állapotát is mutatja, így a technikus közvetlenül a racknél látja az eredményt. A panel rackbe szerelve beállításkor és az adás figyelésekor is használható.

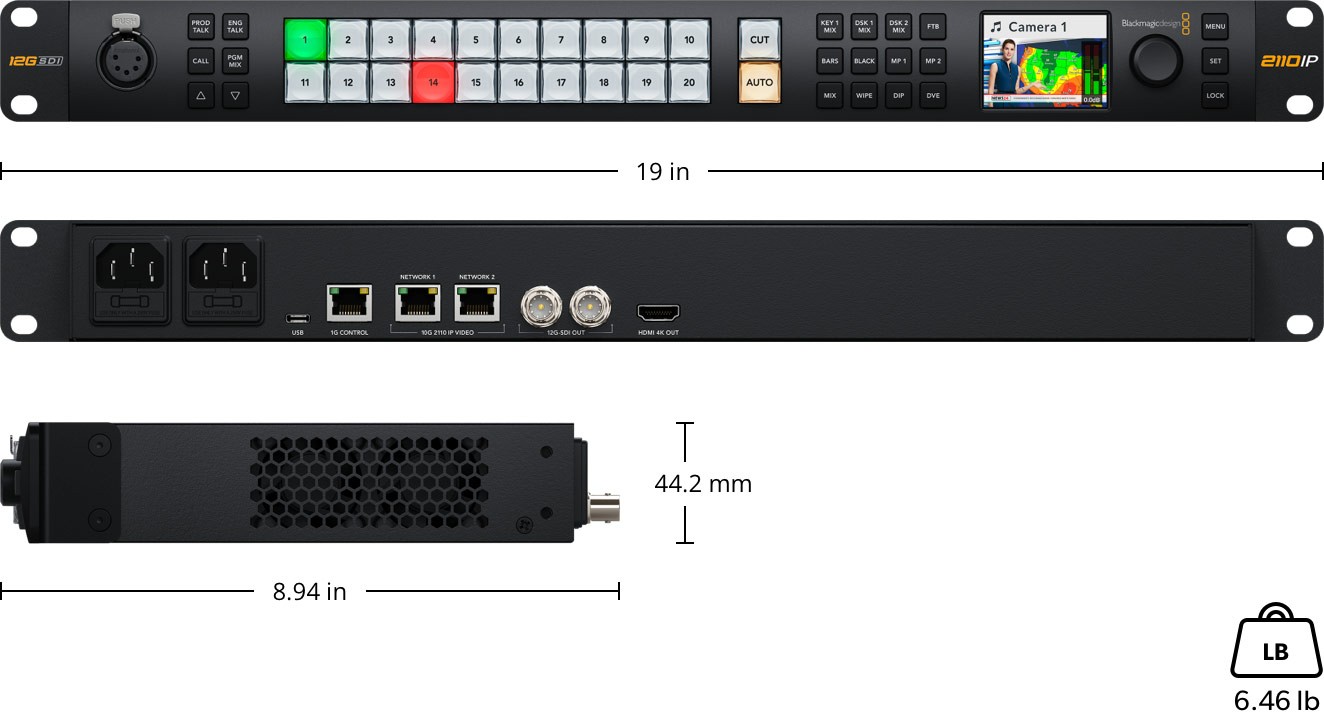

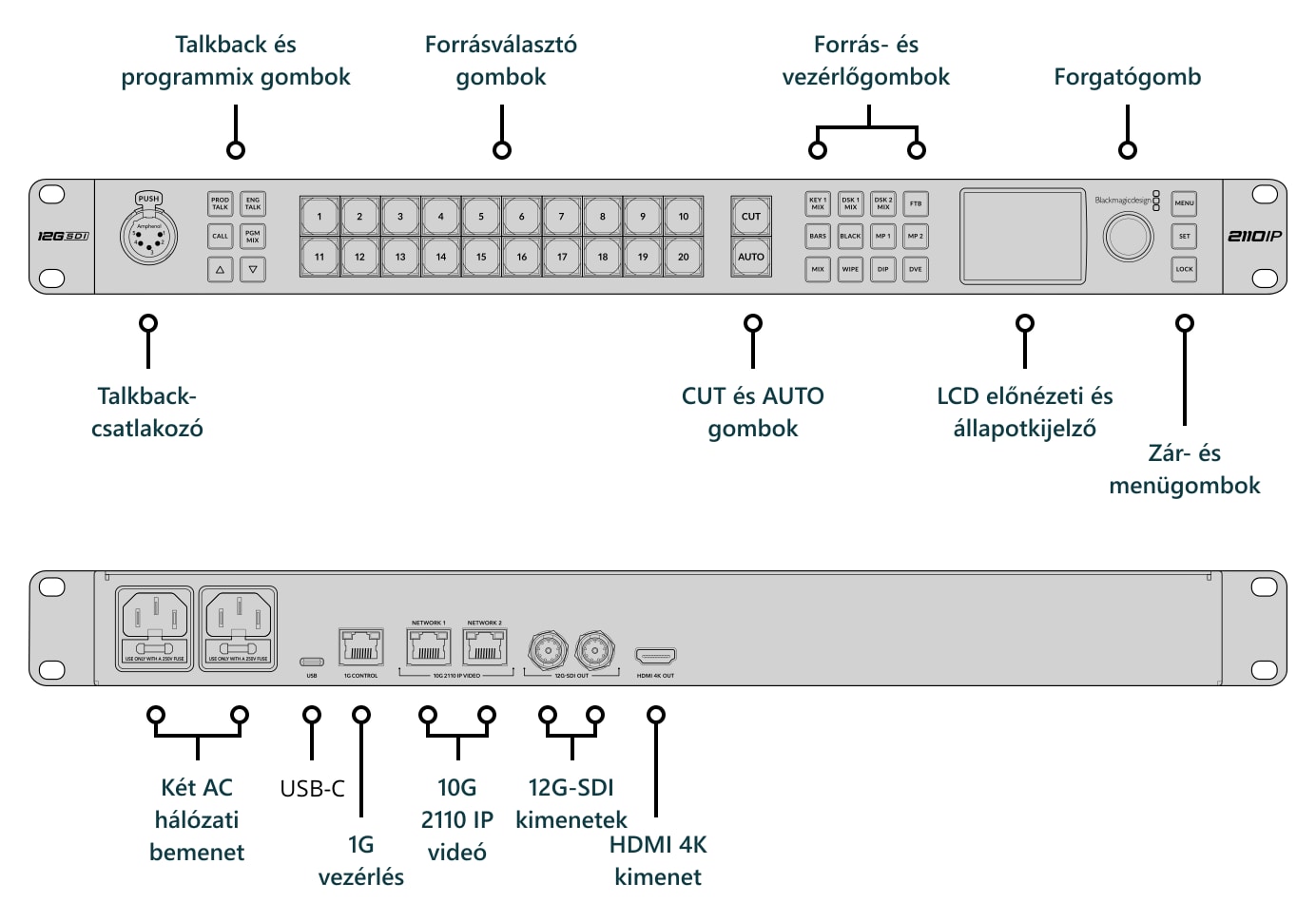

Csatlakozók

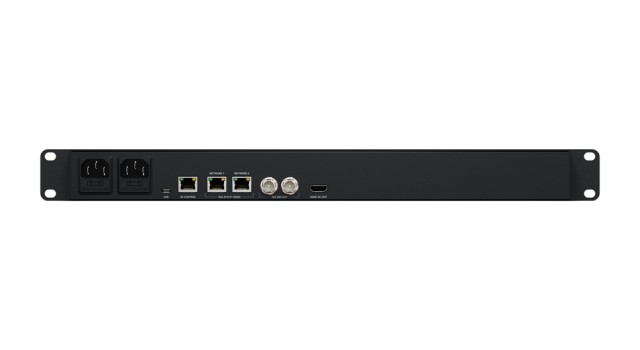

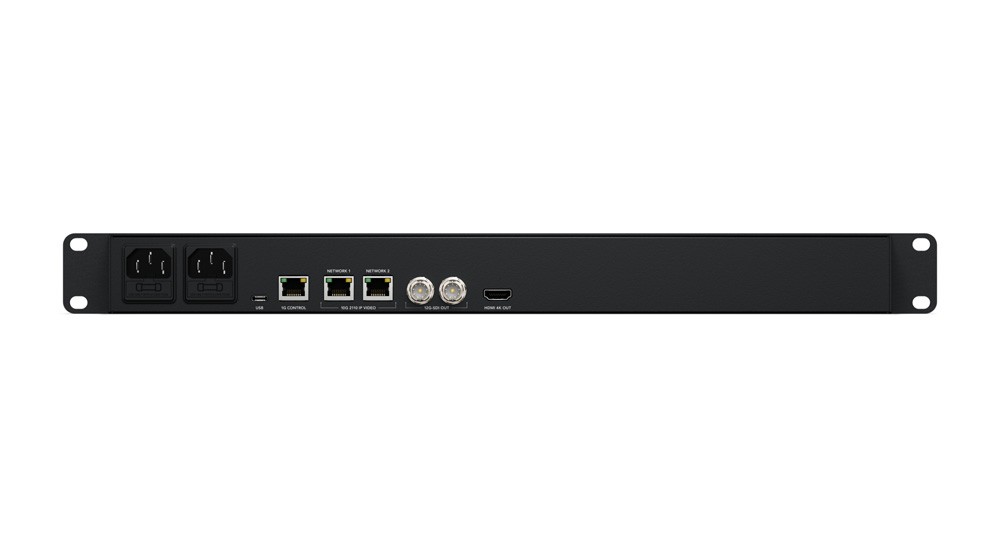

Az előlapon a bemeneti, áttűnés-, talkback- és menügombok, a talkback csatlakozó és az LCD van; hátul két hálózati bemenet, USB-C, az 1G vezérlőport, két 10G port a 2110 IP videóhoz, két 12G-SDI kimenet és egy HDMI 4K kimenet.
