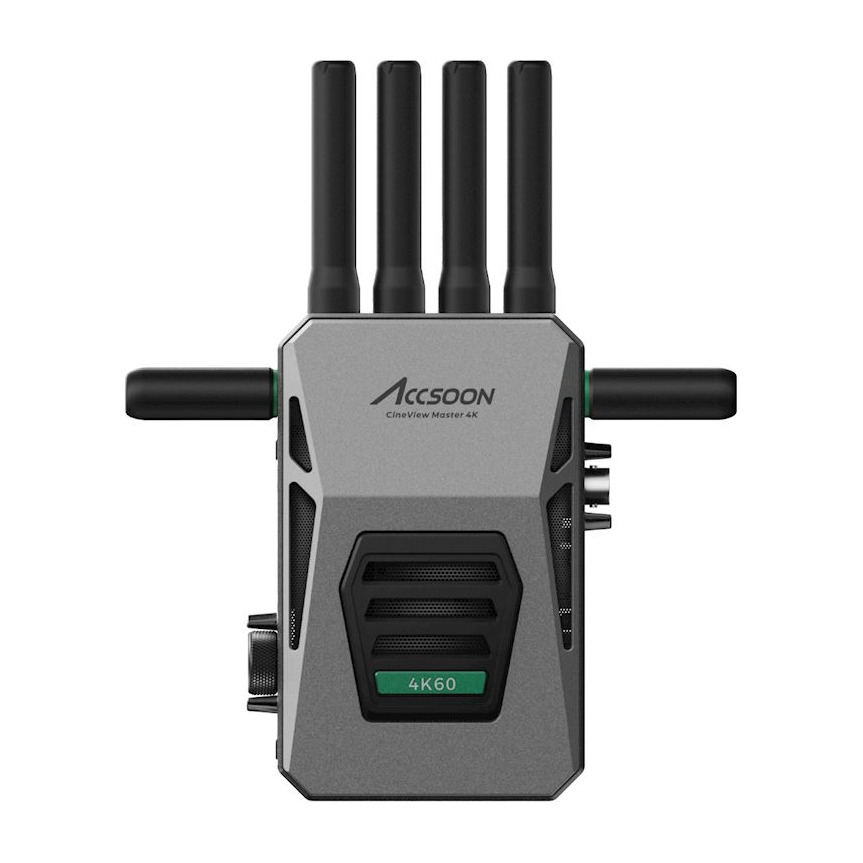

Accsoon CineView Master 4K - Transmitter only

Accsoon CineView Master 4K TX. Önálló adóegység a Master 4K rendszerhez, HDMI/SDI bemenettel és kábeles előnézettel iOS-eszközökön. A vevőegységet külön kell beszerezni. A rendszer az RTMS 4.0 technológiát és párhuzamos 2,4/5/6 GHz-es adatátvitelt használ a rendező, a fókuszáló vagy a távoli megfigyelőállomás számára. Támogatja az UHD 3840 × 2160 felbontást 60p-ig, a H.264/H.265 formátumokat, négy vezeték nélküli előnézetet a TX-en, valamint egy iPhone/iPad-et kábelen keresztül, továbbá 1080p60-nál 25 ms alatti, illetve 4K60-nál 35 ms alatti késleltetést alacsony adatátviteli sebességű módban, a kamera késleltetése nélkül. Minden egység hat antennával, 1,05″-es színes LCD-kijelzővel, alumínium házzal rendelkezik, és NP-F vagy DC 7,4–16,8 V-os tápellátással működik. A gyártó által megadott 2,5 km-es hatótávolság 1080p60-as felbontású, alacsony adatátviteli sebességű, FCC-feltételek szerinti, zavarmentes, közvetlen látótávolságú körülmények között érvényes; a megengedett üzemeltetés és a tényleges hatótávolság a helyszíntől függ. Az akkumulátorok, tápegységek és monitorok külön megvásárolhatók.

ACCSOON CINEVIEW MASTER 4K · TX

4K-kép a stábjának

Önálló adóegység a Master 4K rendszerhez, HDMI/SDI bemenettel és kábeles előnézettel iOS-re. A vevőegységet külön kell megvásárolni.

UHD 4K602.4 / 5 / 6 GHzHDMI + SDI

Távoli előnézet a stáb számára

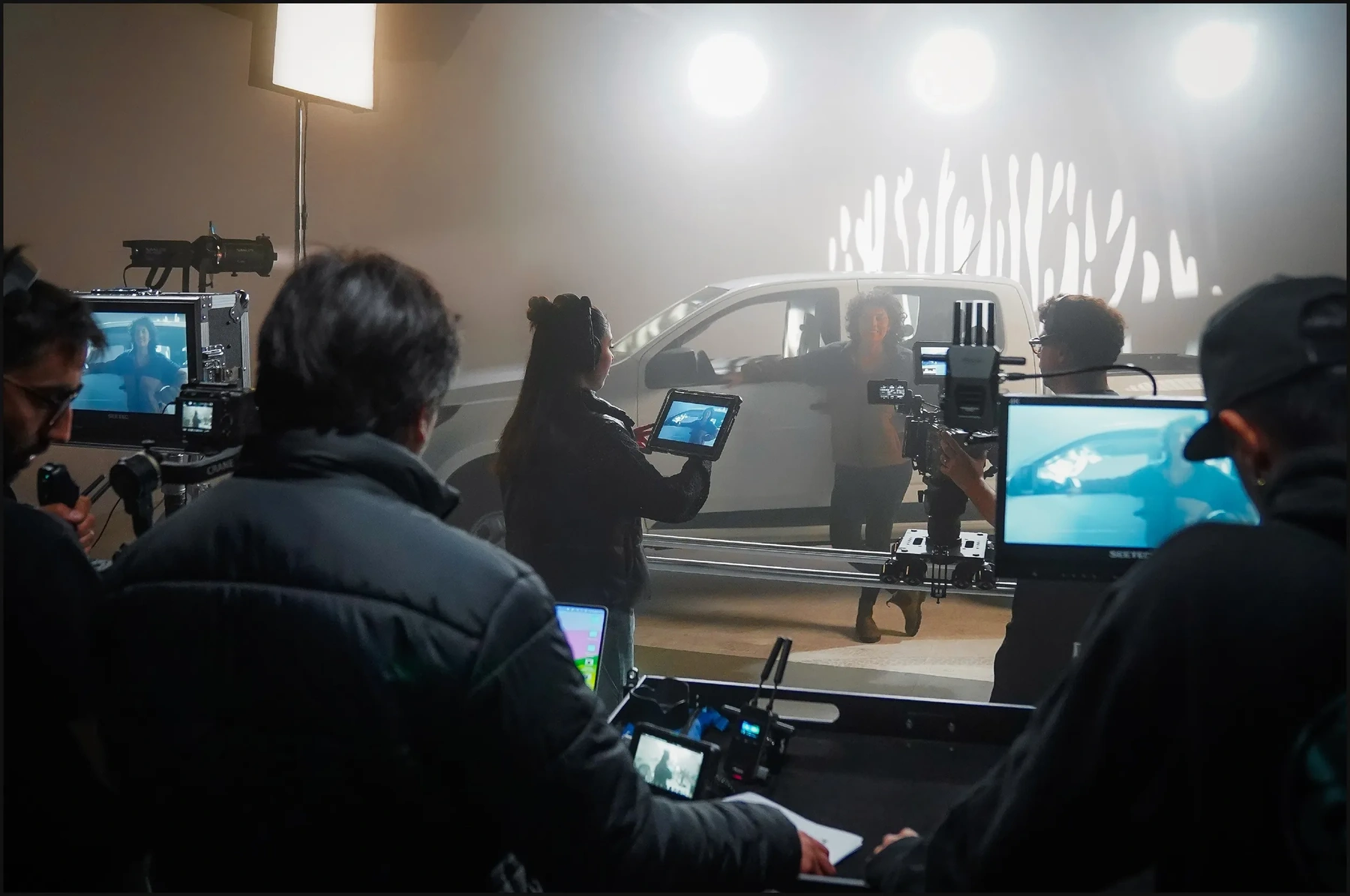

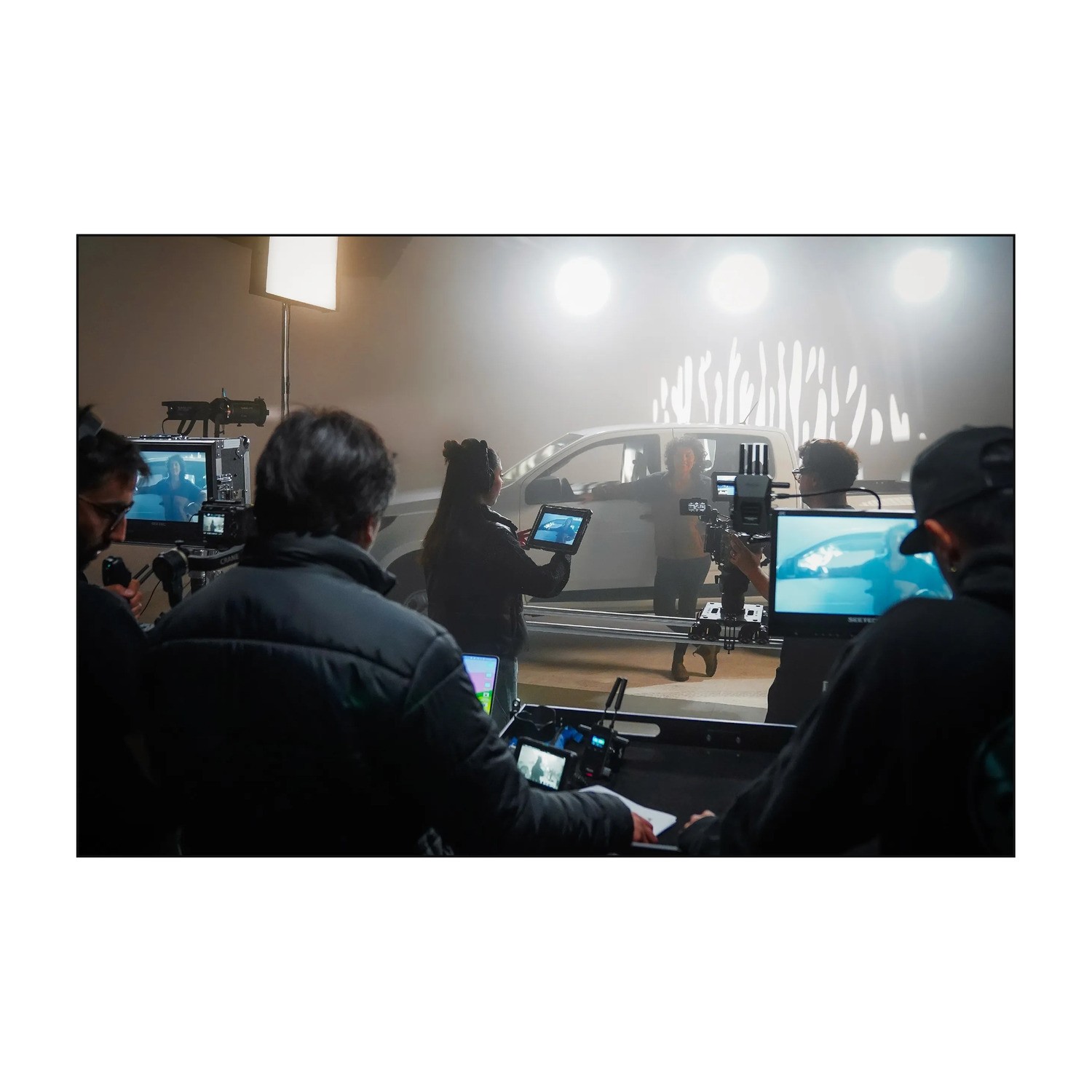

A gyártó fotója a Master 4K-t forgatás közben ábrázolja. Az UHD akár 60p felbontás segít a rendezőnek vagy a fókuszálónak a részletek értékelésében anélkül, hogy hosszú képátviteli kábelt kellene a forgatási helyszínen átvezetni. A képen látható kamerák, monitorok és akkumulátorok külön megvásárolhatók.

Három sáv, párhuzamos adatátvitel

Az RTMS 4.0 koordinálja az átvitelt a 2,4, 5 és 6 GHz-es sávokban DFS-sel. A 8K-ra képes processzor irányítja a párhuzamos adatfolyamokat; a tényleges kép UHD 4K60 marad. Helyezze fel megfelelően a hat antennát az egységre: négy hosszút a 2,4/5 GHz-es sávhoz és kettőt rövidet a 6 GHz-es sávhoz.

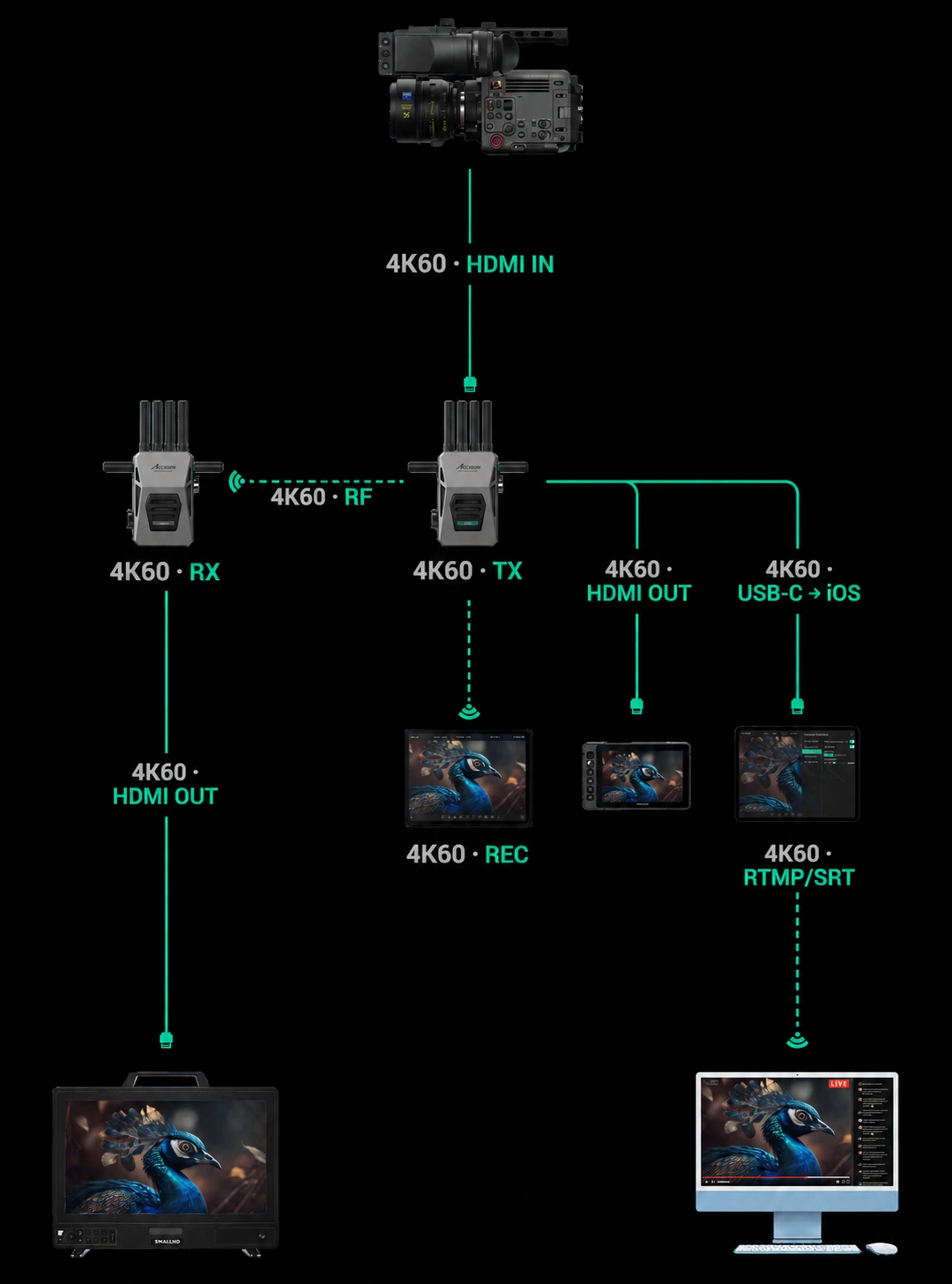

Egy kamera, több előnézet

Az ábra bemutatja a TX bemenetet, a vezeték nélküli RX-et, a HDMI loop-out TX-et és az USB-C videó kimenetet iOS-hez. Egy TX összesen négy vezeték nélküli előnézetet biztosít kompatibilis vevők és mobilkészülékek kombinációjával, valamint egy iPhone/iPad-et kábelen keresztül. Minden RX egy vezeték nélküli bővítőhelyet foglal el. Az RX HDMI-kimenete UHD-t biztosít 60p-ig, az SDI-kimenet pedig Full HD-t 60p-ig. A mobil felvételt és az internetes streamelést az Accsoon SEE biztosítja. Állítsa be ugyanazt a TX/RX csoportot. A képen látható további eszközök külön megvásárolhatók.

A megfelelő csatlakozó a jelhez

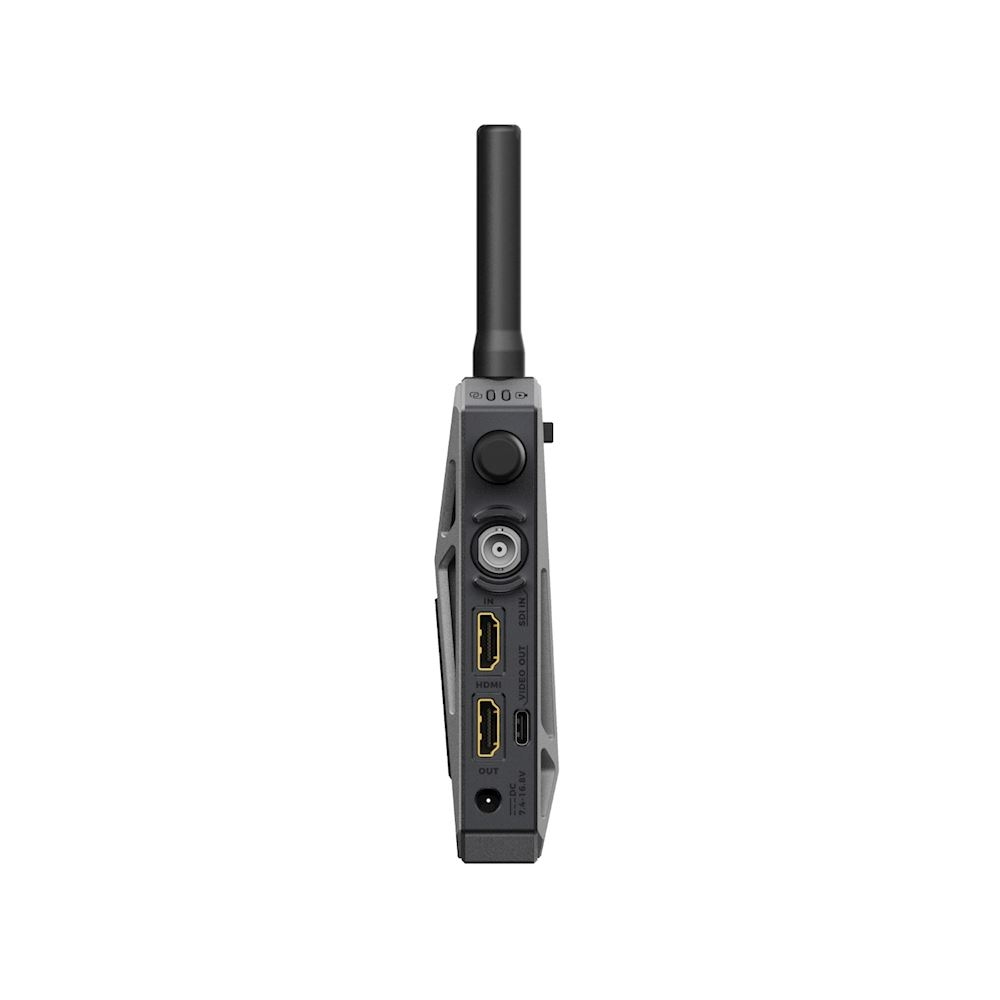

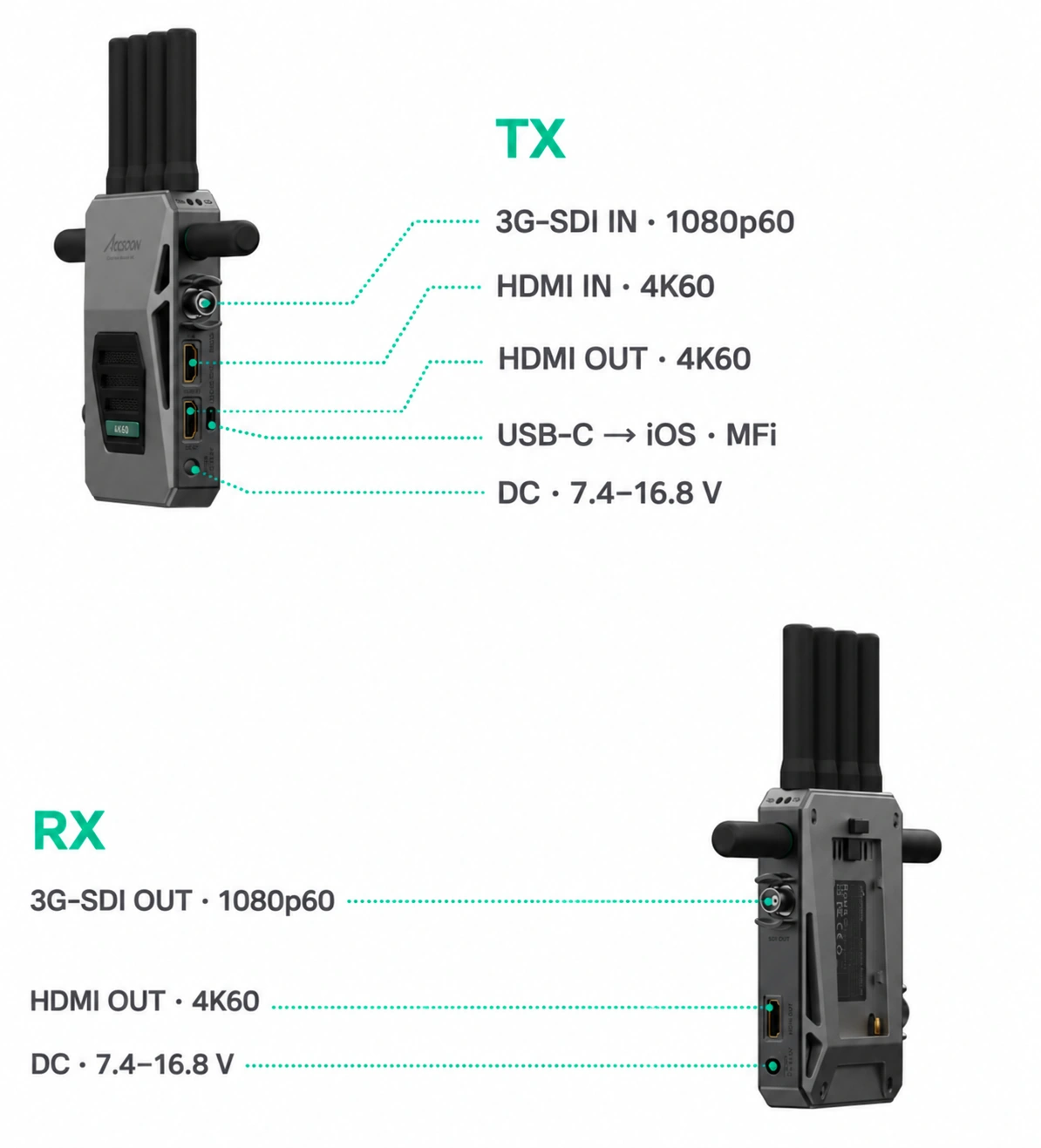

Fent: TX 3G-SDI bemenettel 1080p60-ig, HDMI bemenettel/loop-outtal UHD 4K60-ig, USB-C videokimenettel iPhone/iPad-hez és DC bemenettel. Alul: RX 3G-SDI kimenettel 1080p60-ig, HDMI kimenettel UHD 4K60-ig és DC bemenettel. Az RX-nek nincs USB-videokimenete. Az SDI-bemenet támogatja az A/B szintet, az RX kimenete A szintű. A HDMI loop-out megfelel a HDMI-bemenetnek.

Tartsa meg a részleteket 4K-ban

A 4K adatfolyam vezeték nélküli és vezetékes előnézethez is használható iOS-eszközökön. A képen a Master 4K RX látható, amely HDMI-n keresztül csatlakozik a monitorhoz.

Különálló kábeles adatfolyam

A TX külön 1080p USB-C adatfolyamot biztosít iPhone/iPad készülékekhez. Magas adatátviteli sebességét az Accsoon SEE alkalmazásban a vezeték nélküli videótól függetlenül állíthatja be.

Mobil előnézet Wi-Fi-n keresztül

A 1080p-s vezeték nélküli adatfolyam az Accsoon_XXXX Wi-Fi-n keresztüli mobil előnézethez szolgál. Minden vezeték nélküli mobilkészülék elfoglalja a TX négy előnézeti helyének egyikét.

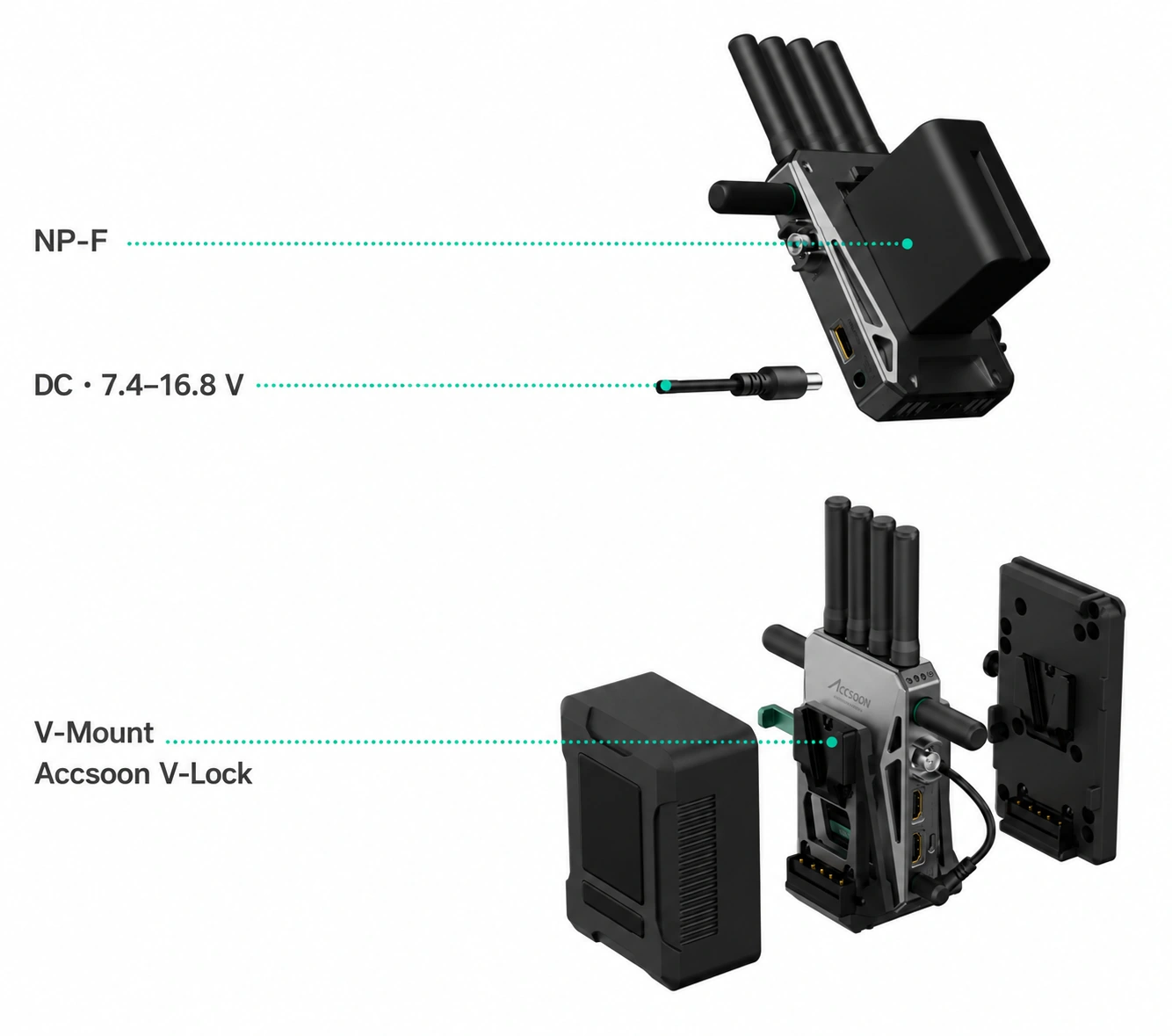

NP-F akkumulátor vagy külső DC-tápegység

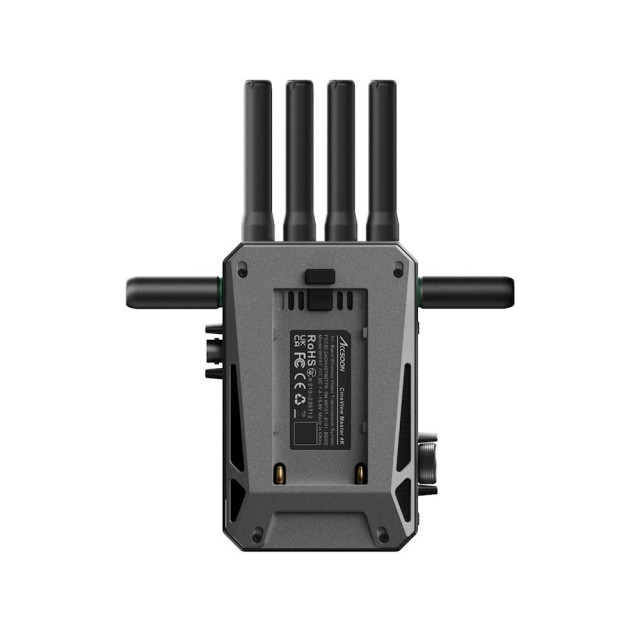

Használjon NP-F550/750/970 akkumulátort vagy 7,4–16,8 V-os, 5,5 × 2,1 mm-es, pozitív középpontú DC-tápegységet, legalább 2 A-es kimeneti árammal. A működés közbeni cseréhez egy második tápegység csatlakoztatása szükséges. Jellemző fogyasztás: TX 6,5 W mobiltelefon töltése nélkül, RX 5 W. A képen látható opcionális V-Lock adapter a Master 4K TX-hez tartozik, nem az RX-hez; külön megvásárolható.

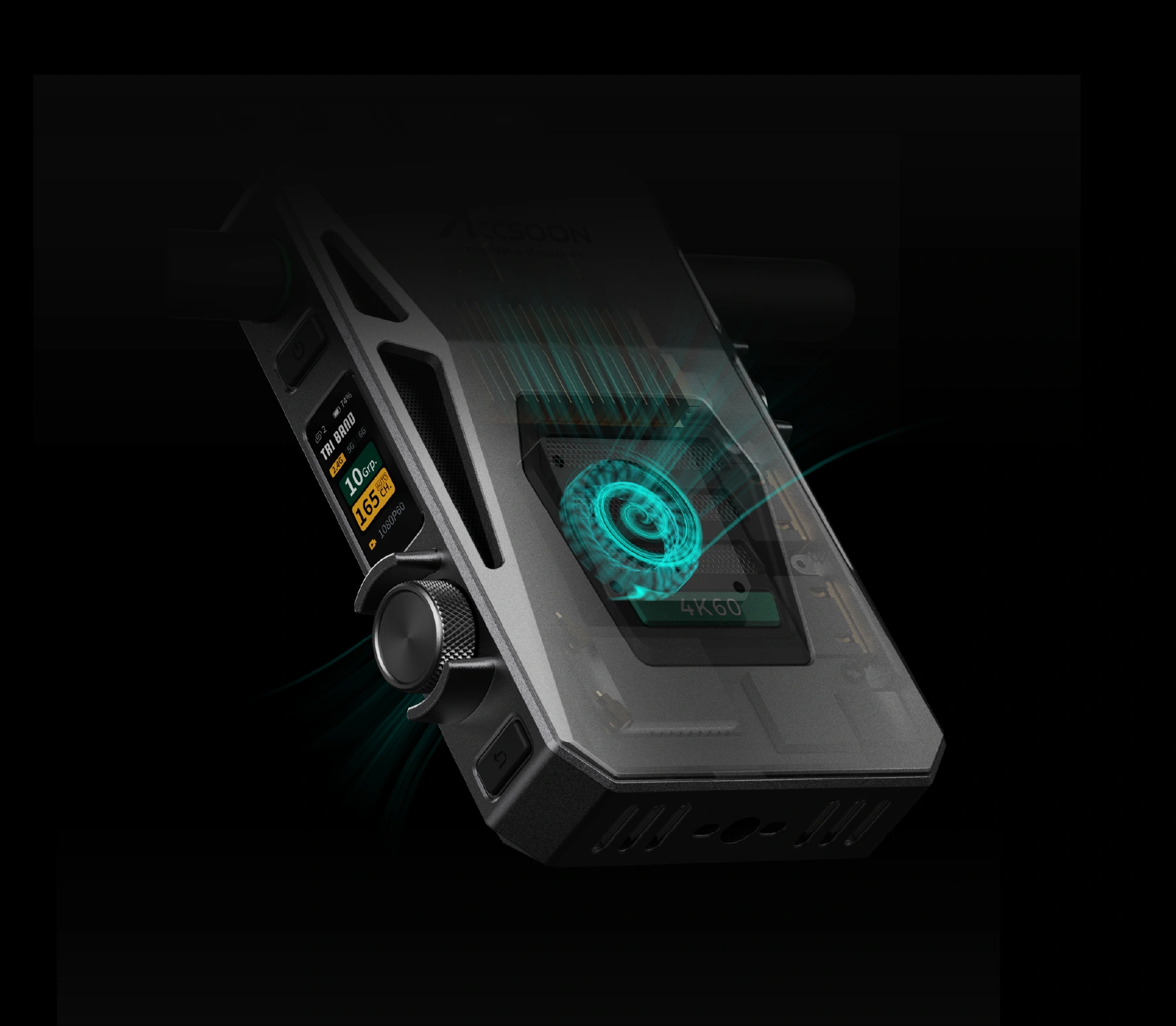

Környezeti hűtés

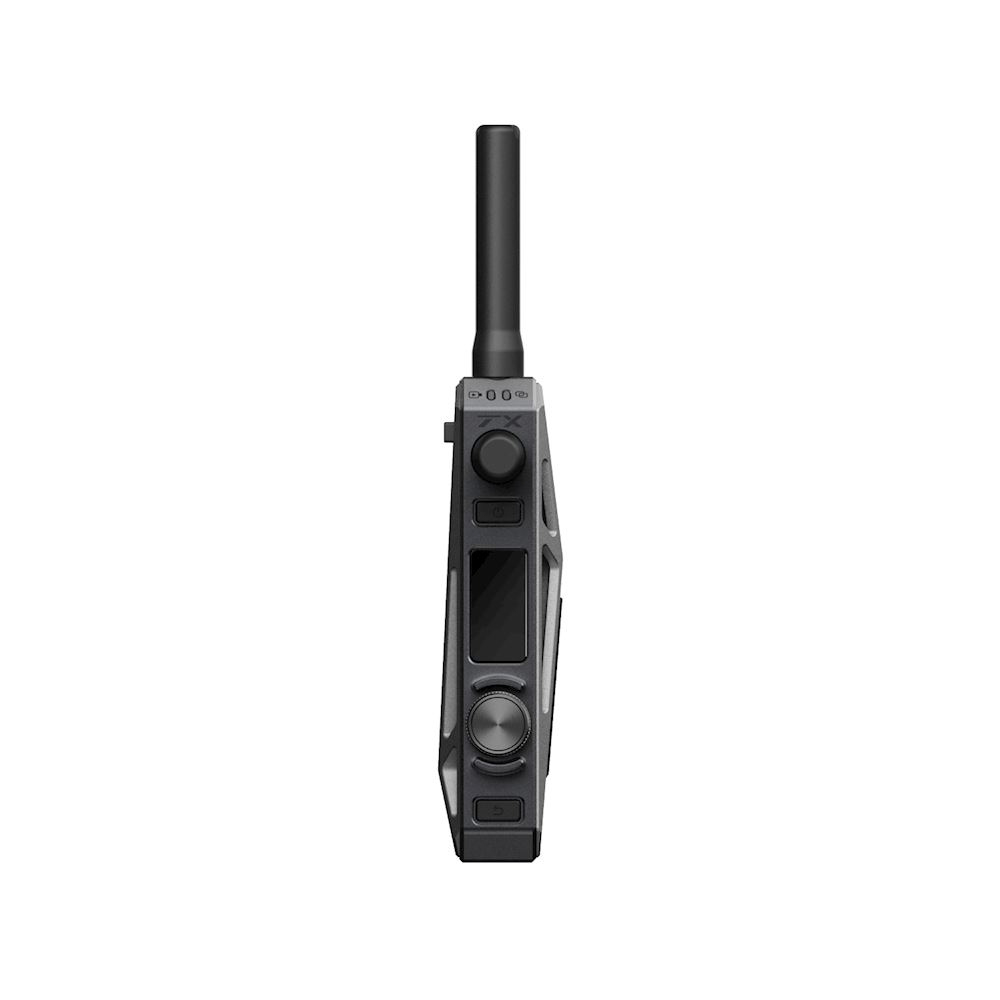

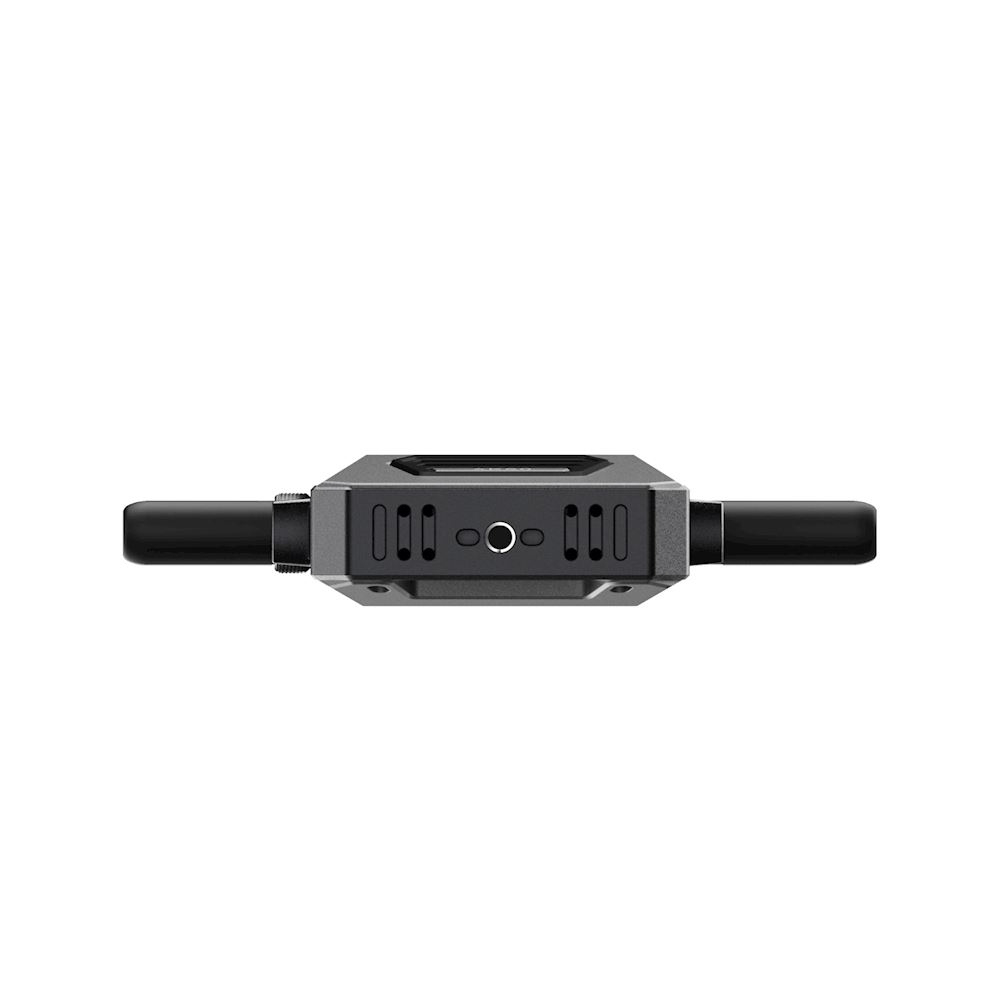

Az alumínium ház aktív ventilátorral rendelkezik, amelynek Standard, Quiet és Off üzemmódjai vannak. A Standard üzemmód a hőmérsékletnek megfelelően szabályozza a fordulatszámot, a Quiet üzemmód pedig korlátozza a maximális fordulatszámot. Az 1,05″-es színes LCD-kijelző és a forgatható vezérlőgomb segítségével megjeleníthetők és beállíthatók a kapcsolat, a formátum, a csatorna és a csoport. A 1/4″-es rögzítőmenettel és forgásgátlóval ellátott egységet megfelelő szerelvényre lehet rögzíteni. A készülék méretei antennák nélkül 130 × 95 × 32 mm.

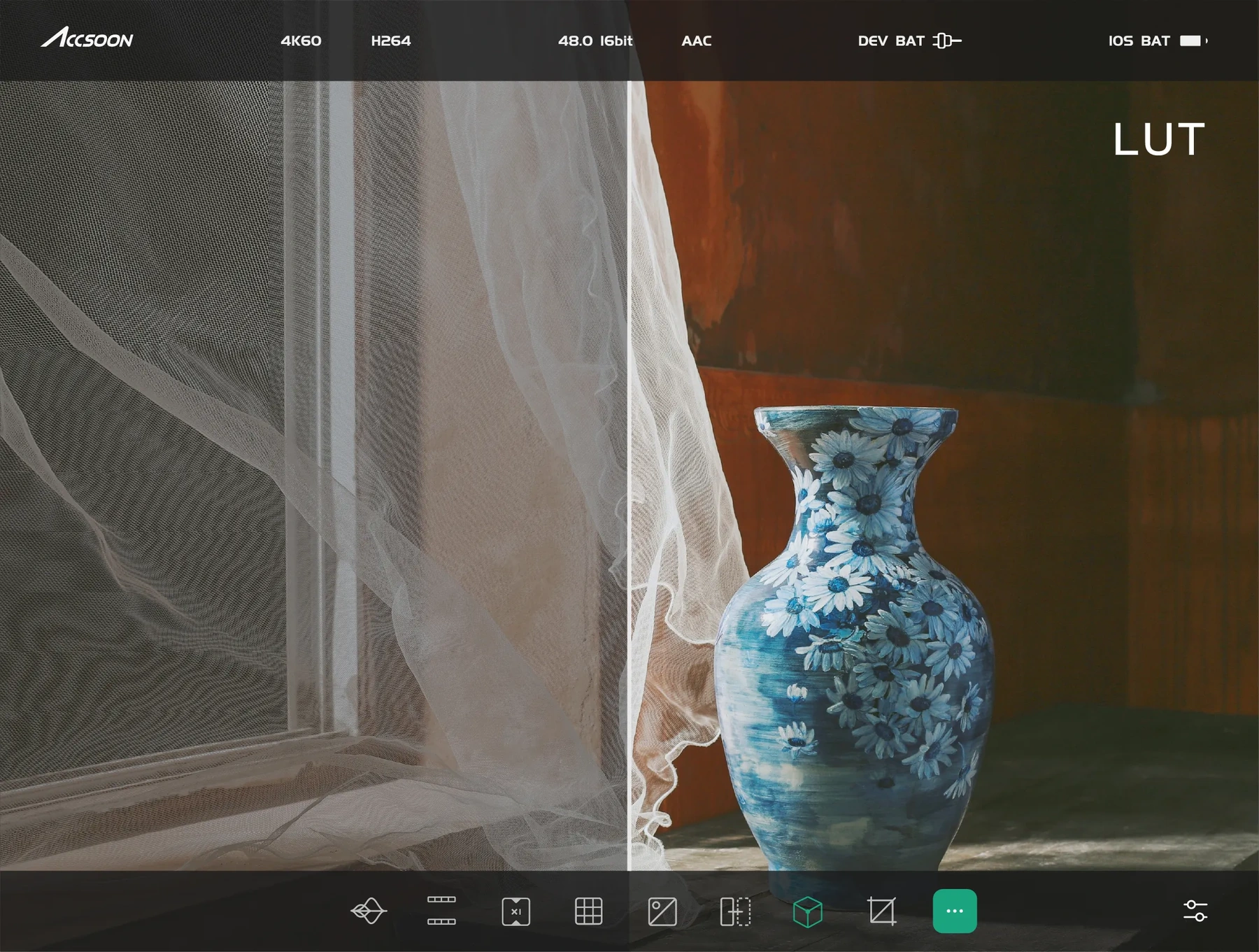

Ítélje meg a tervezett megjelenést

Az Accsoon SEE hivatalos, két részre osztott bemutatója összehasonlítja a LUT-előnézetet az eredeti képpel. Az alkalmazás támogatja a 3D LUT .cube fájlokat, valamint olyan előnézeti eszközöket, mint a hullámforma, a hamis színek és a fókuszkiemelés. A LUT-előnézet segít a Log-felvétel értékelésében; az alkalmazás beállításai révén a LUT mobil felvételekre vagy streamekre is alkalmazható. Felvétel előtt ellenőrizze a kiválasztott módot.

Mobil felvétel előkészítése

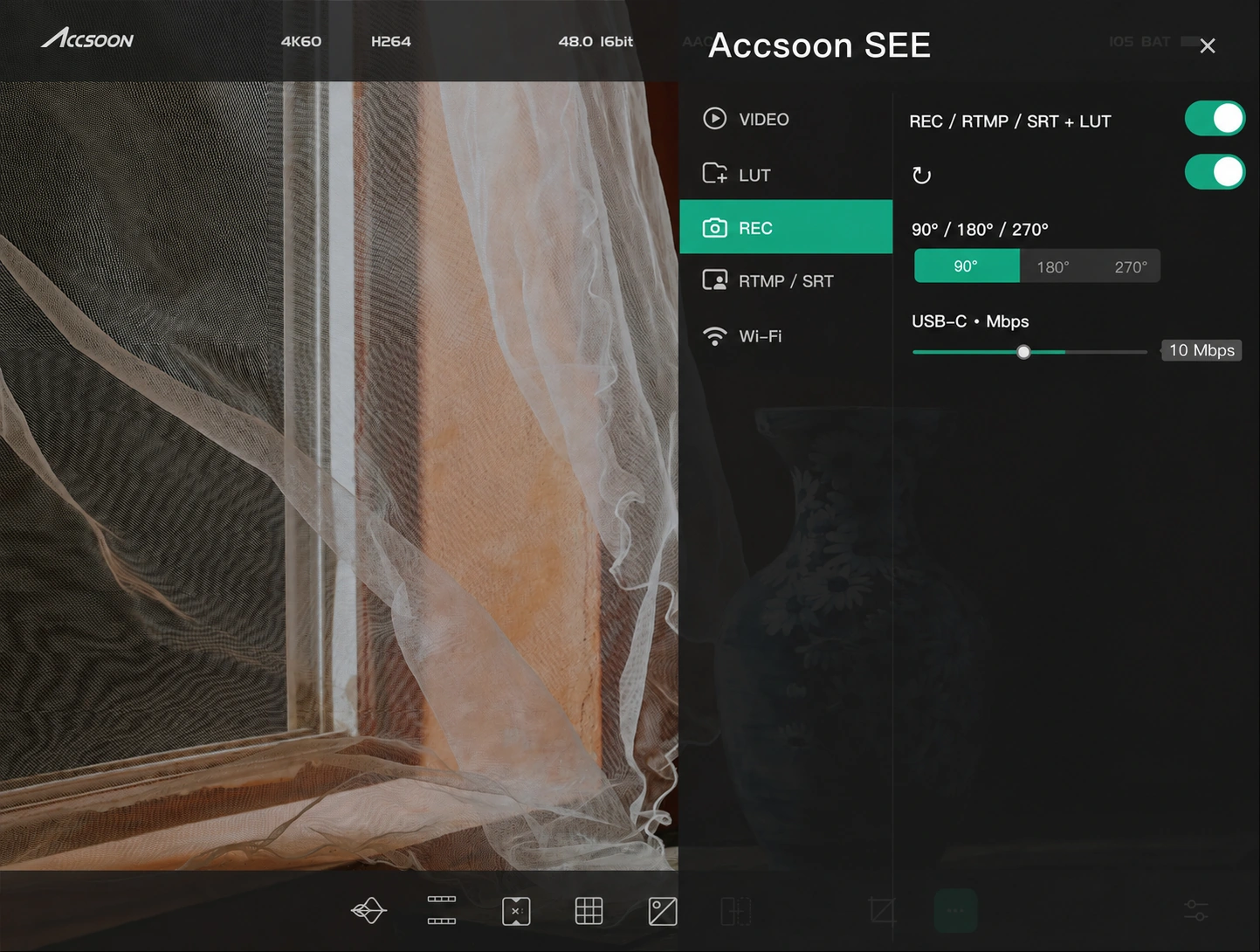

A képen látható SEE panel megkülönbözteti a LUT-ot, a forgatást és az USB-kábeles adatátvitelt. A mobil felvételt vagy streamet a kimeneti formátumnak megfelelően 90°, 180° vagy 270°-kal elforgathatja. Az alkalmazás felvétele előnézeti másolat; a fő fájlokat a kameráról mentse el. A funkciók az eszköztől és az alkalmazás verziójától függenek.

Stream az Accsoon SEE-ből

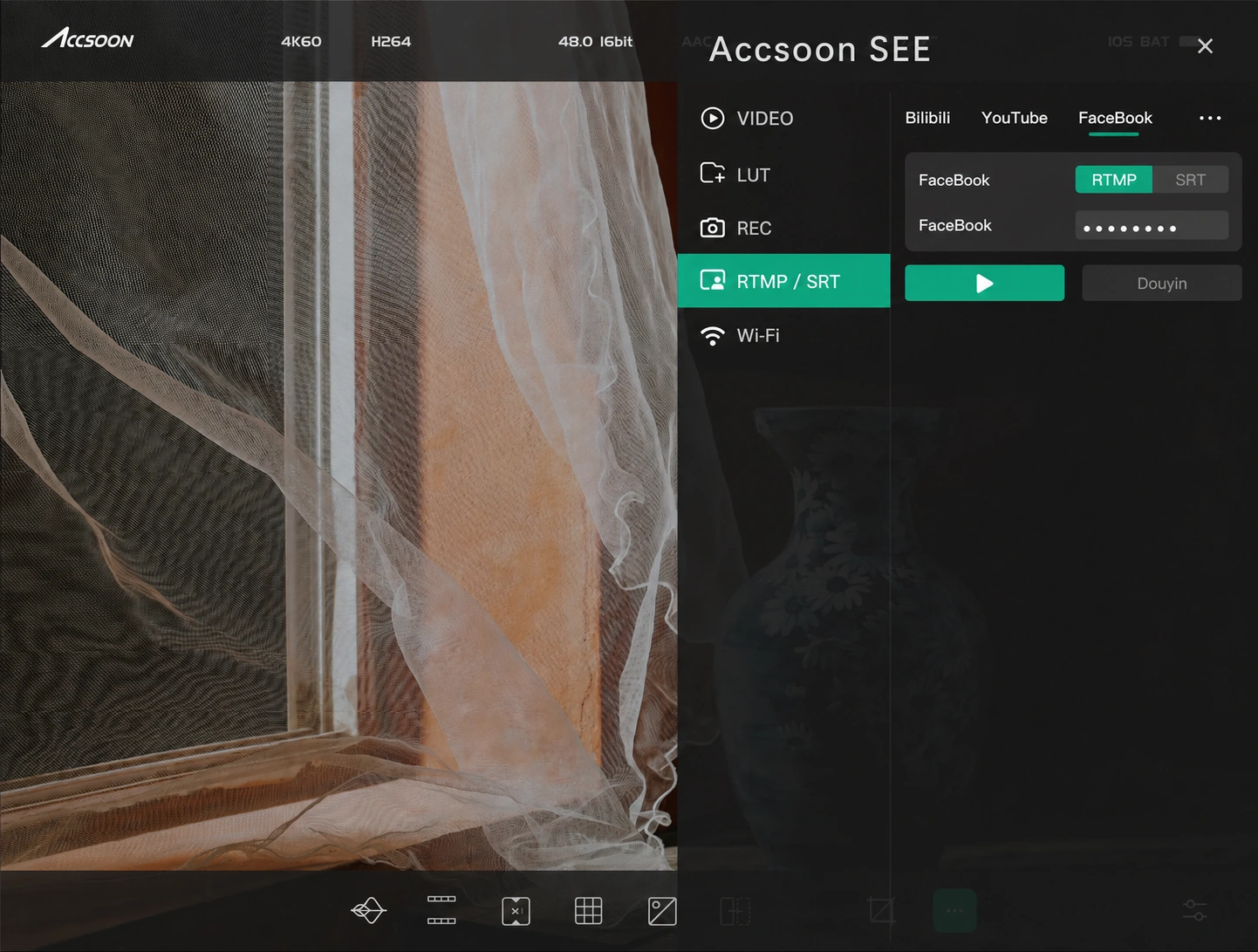

Az alkalmazás RTMP/SRT streamet kínál a mobil saját internetkapcsolatán keresztül. Állítsa be a szolgáltatás címét és a streamelési kulcsot, és gondoskodjon mobil internetkapcsolatról, ha a képet Wi-Fi-n keresztül veszi. A Frame.io felhőalapú eljárásaihoz megfelelő fiók és internetkapcsolat szükséges. A műszaki jelölésekkel ellátott ábra magyarázó illusztráció, nem pedig az alkalmazás lokalizált felületének ígérete.

A rendszer előkészítése

Az MFi-tanúsítvánnyal rendelkező USB-C TX kimenet képet és 5 V/3 A-es tápellátást továbbít egy támogatott iPhone-ra/iPadre; ez nem USB-C tápellátási bemenet, sem általános PC-s képfelvevő. Lightning csatlakozáshoz használja az Accsoon dedikált kábelt. Kompatibilis készülékek például: iPhone 12 és újabb modellek, 3. generációtól kezdődő 12,9″-es iPad Pro, 3. generációtól kezdődő 11″-es iPad Pro, 9. generációtól kezdődő iPad, 4. generációtól kezdődő Air és 6. generációtól kezdődő mini. A vezeték nélküli előnézet az Android rendszert és a támogatott M1/M2/M3-as Mac számítógépeket is támogatja. Használja a legfrissebb firmware-t és alkalmazást. A vezeték nélküli adatfolyam befolyásolja az RX-et és az alkalmazás vezeték nélküli előnézetét; a különálló kábeles beállítások pedig az USB-videót. A CBR/VBR opciók lehetővé teszik az adatfolyam viselkedésének kiválasztását. A TX súlya antennák nélkül 322 g.
