Accsoon CineView Master 4K - Receiver only

Accsoon CineView Master 4K RX. Önálló vevőegység a Master 4K rendszerhez, HDMI UHD és SDI Full HD kimenetekkel. Az adóegységet külön kell beszerezni. A rendszer az RTMS 4.0 technológiát és 2,4/5/6 GHz-es párhuzamos adatátvitelt használ a rendező, a fókuszáló vagy a távoli megfigyelőállomás számára. Támogatja az UHD 3840 × 2160 felbontást 60p-ig, a H.264/H.265 formátumokat, négy vezeték nélküli előnézetet a TX-en, plusz egy iPhone/iPad-et kábelen keresztül, valamint 25 ms alatti késleltetést 1080p60-nál, illetve 35 ms alatti késleltetést 4K60-nál alacsony adatátviteli sebességű módban, kamera-késleltetés nélkül. Minden egység hat antennával, 1,05″-es színes LCD-kijelzővel, alumínium házzal rendelkezik, és NP-F vagy 7,4–16,8 V-os DC-tápellátással működik. A gyártó által megadott 2,5 km-es hatótávolság 1080p60-as felbontású, alacsony adatátviteli sebességű, FCC-szabványnak megfelelő körülmények között, zavarásmentes, közvetlen látótávolság esetén érvényes; a megengedett üzemeltetés és a tényleges hatótávolság a helyszíntől függ. Az akkumulátorok, tápegységek és monitorok külön megvásárolhatók.

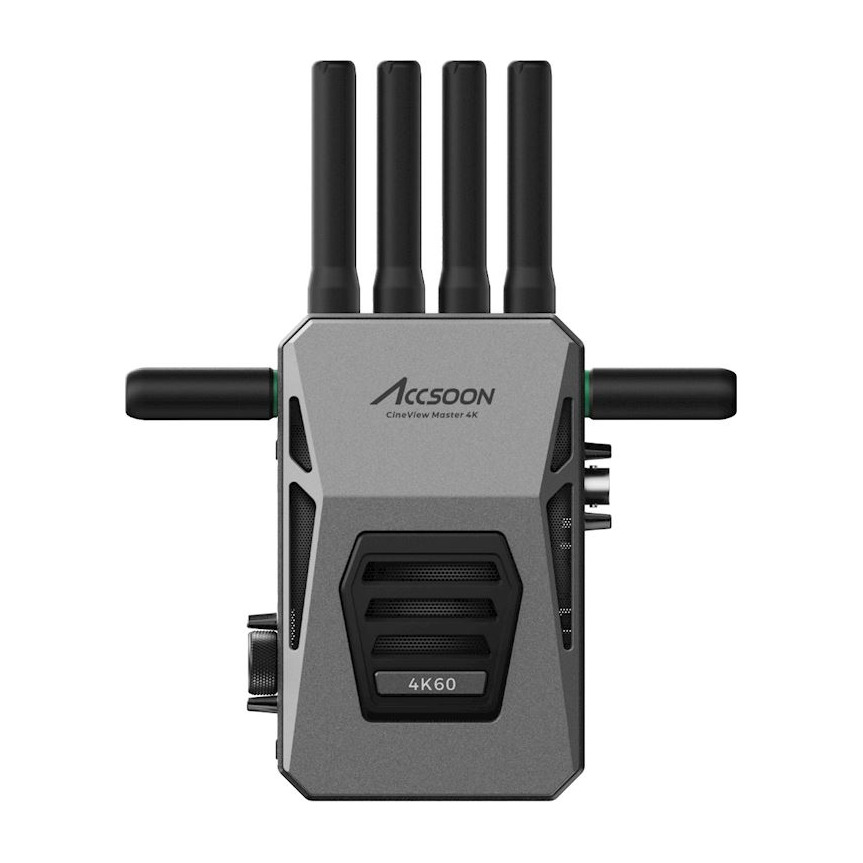

ACCSOON CINEVIEW MASTER 4K · RX

4K-kép a monitoron

Önálló vevőegység a Master 4K rendszerhez, HDMI UHD és SDI Full HD kimenetekkel. Az adóegységet külön kell beszerezni.

UHD 4K602.4 / 5 / 6 GHzHDMI + SDI

Távoli előnézet a stáb számára

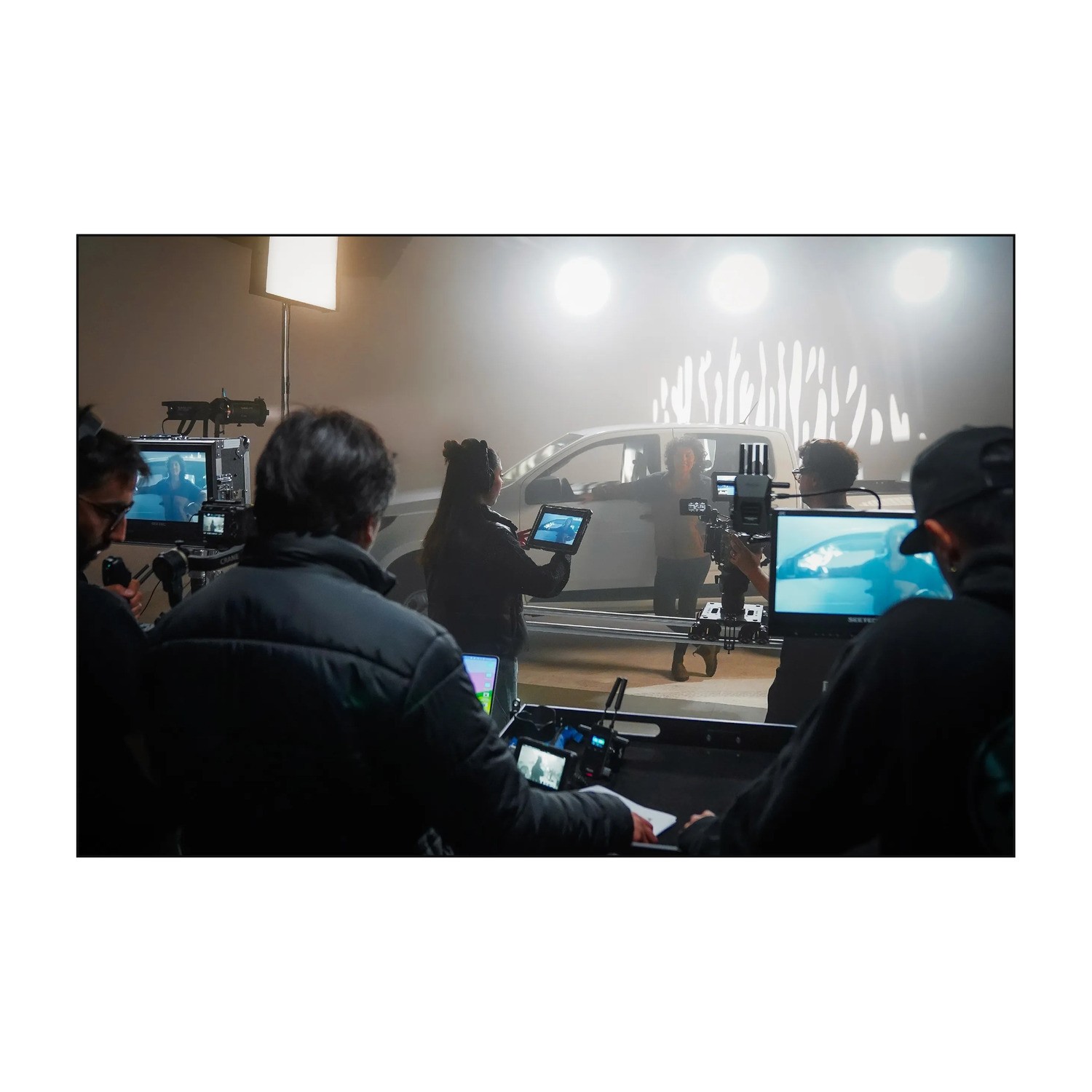

A gyártó fotója a Master 4K-t forgatás közben ábrázolja. Az UHD akár 60p felbontás segít a rendezőnek vagy a fókuszálónak a részletek megítélésében anélkül, hogy hosszú képátviteli kábelt kellene a forgatási helyszínen átvezetni. A képen látható kamerák, monitorok és akkumulátorok külön megvásárolhatók.

Három sáv, párhuzamos adatátvitel

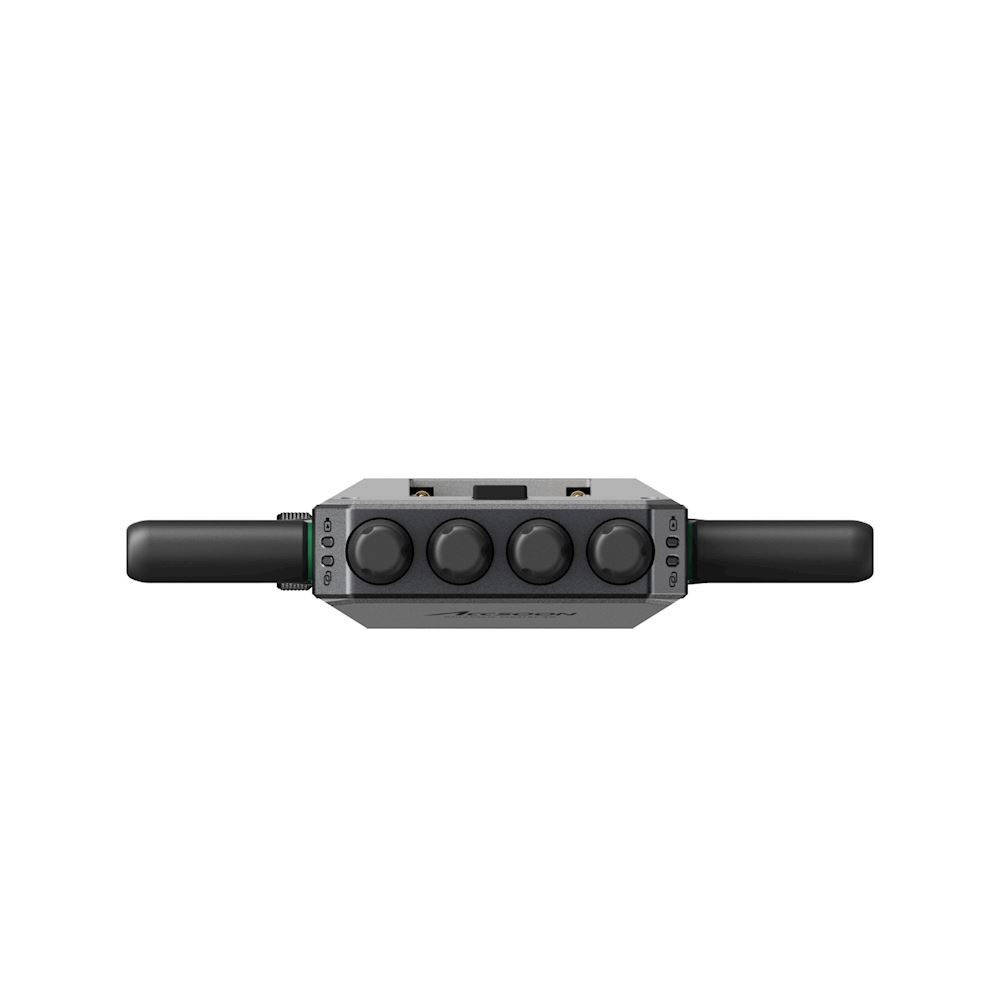

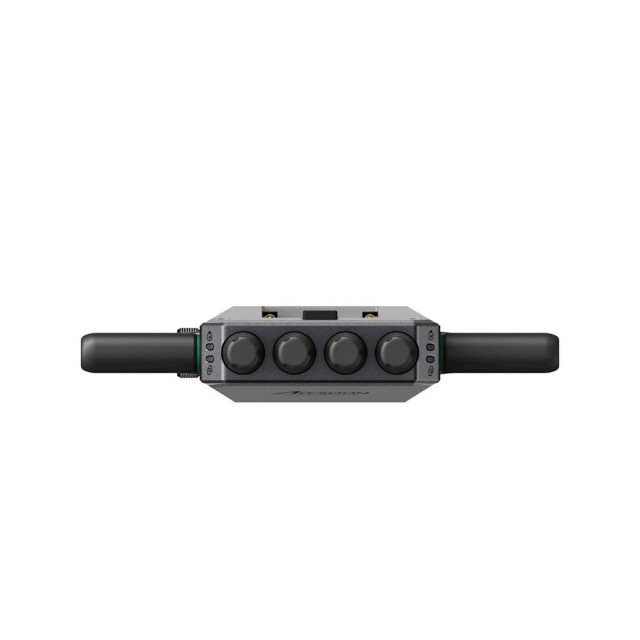

Az RTMS 4.0 koordinálja az átvitelt a 2,4, 5 és 6 GHz-es sávokban DFS-sel. A 8K-ra képes processzor irányítja a párhuzamos adatfolyamokat; a tényleges kép UHD 4K60 marad. Helyezze fel megfelelően a hat antennát az egységre: négy hosszút a 2,4/5 GHz-es sávhoz és kettőt rövidet a 6 GHz-es sávhoz.

Egy kamera, több előnézet

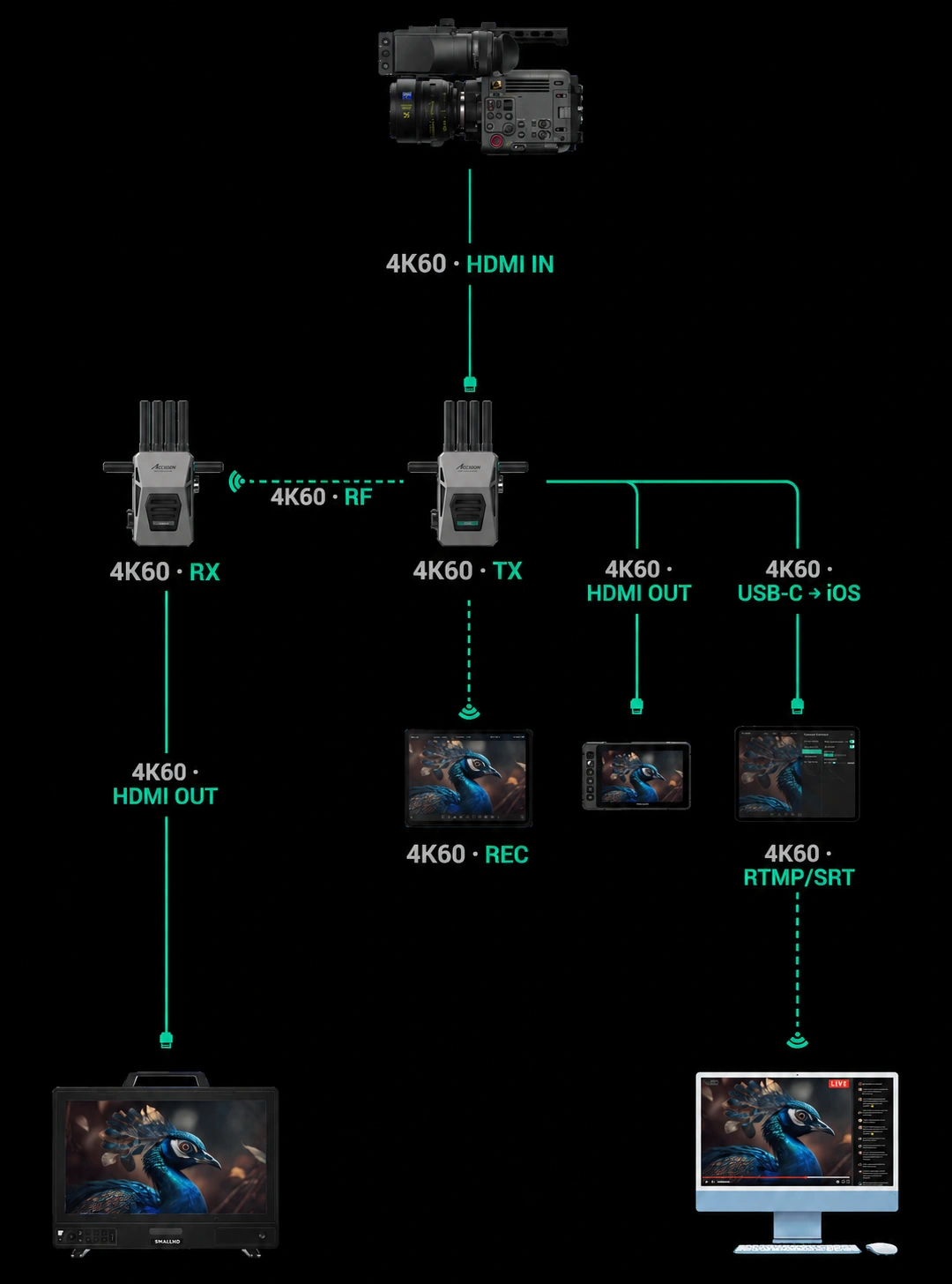

Az ábra bemutatja a TX bemenetet, a vezeték nélküli RX-et, a HDMI loop-out TX-et és az USB-C videó kimenetet iOS-hez. Egy TX összesen négy vezeték nélküli előnézetet biztosít kompatibilis vevők és mobilkészülékek kombinációjával, valamint egy iPhone/iPad-et kábelen keresztül. Minden RX egy vezeték nélküli slotot foglal el. Az RX HDMI-kimenete UHD-t biztosít 60p-ig, az SDI pedig Full HD-t 60p-ig. A mobil felvételt és az internetes streamelést az Accsoon SEE biztosítja. Állítsa be ugyanazt a TX/RX csoportot. A diagramon látható további eszközök külön megvásárolhatók. Ez a csomag csak az RX-et tartalmazza; a diagramon látható TX és mobil eszközök a teljes rendszert ábrázolják.

A megfelelő jelcsatlakozó

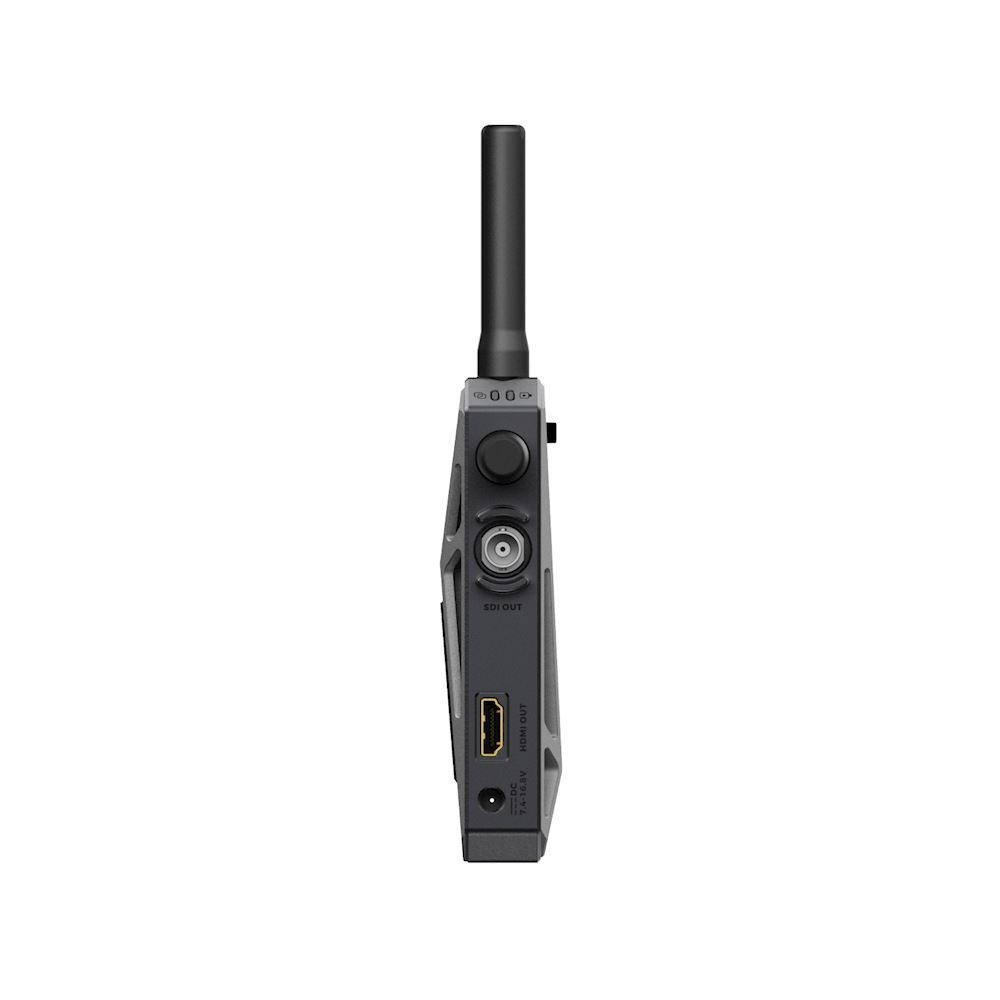

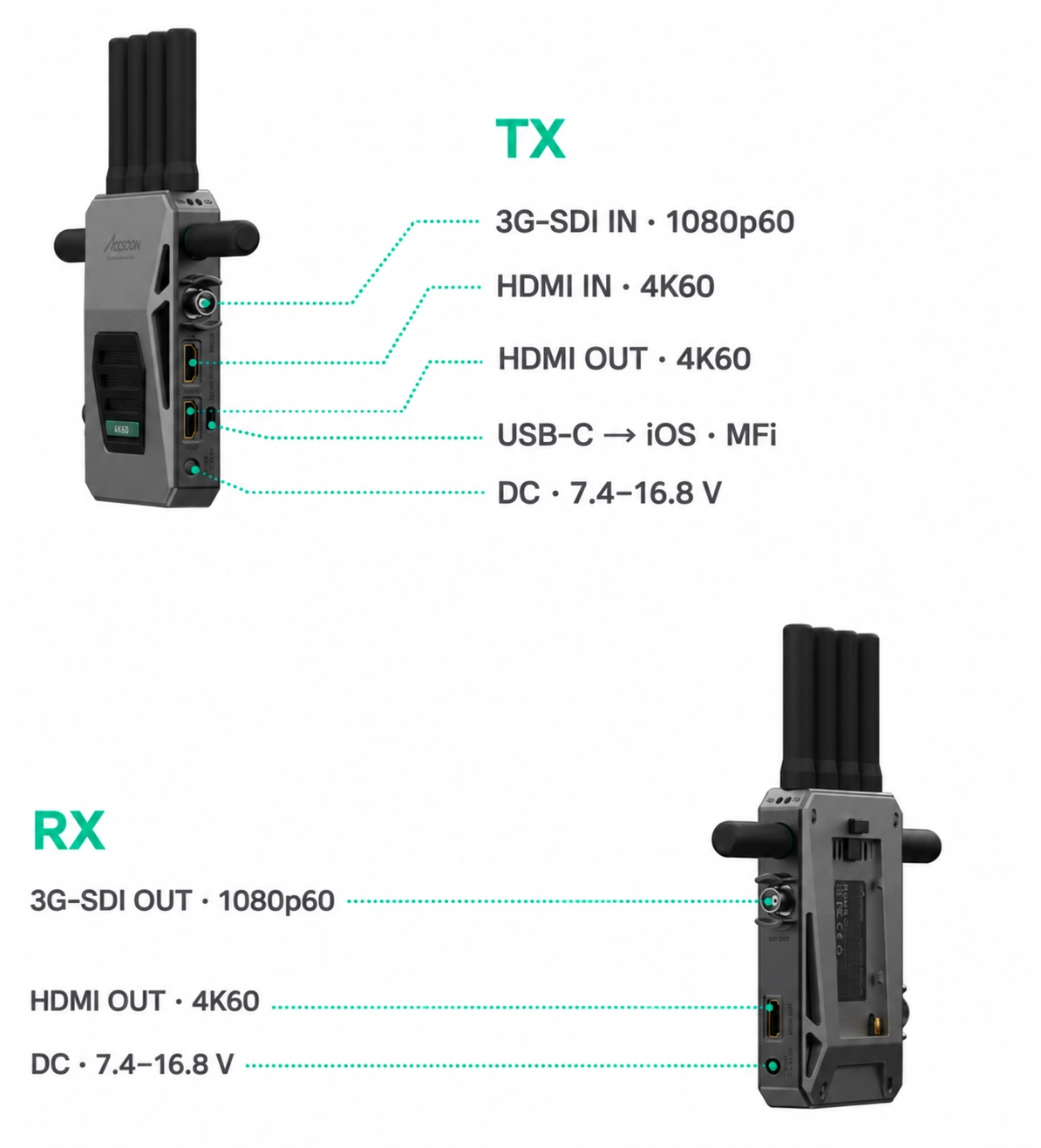

Fent: TX 3G-SDI bemenettel 1080p60-ig, HDMI bemenettel/loop-outtal UHD 4K60-ig, USB-C videokimenettel iPhone/iPad-hez és DC bemenettel. Alul: RX 3G-SDI kimenettel 1080p60-ig, HDMI kimenettel UHD 4K60-ig és DC bemenettel. Az RX nem rendelkezik USB-videokimenettel. Az SDI-bemenet támogatja az A/B szintet, az RX kimenete A szintű. A HDMI loop-out a HDMI-bemenetnek felel meg.

A részletek megőrzése 4K-ban

A 4K-átvitel vezeték nélküli és vezetékes előnézetet is biztosít iOS-eszközökön. A képen a Master 4K RX látható, amely HDMI-n keresztül csatlakozik a monitorhoz.

A környezethez igazodó hűtés

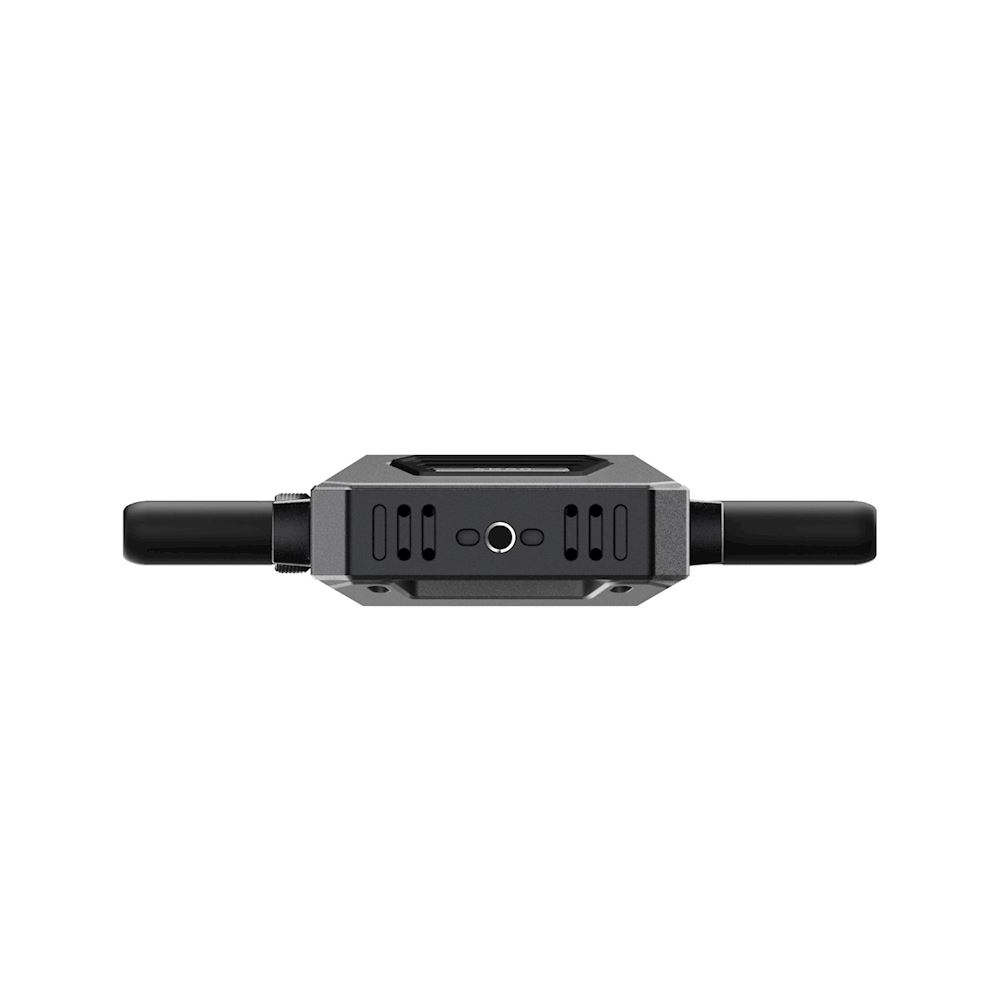

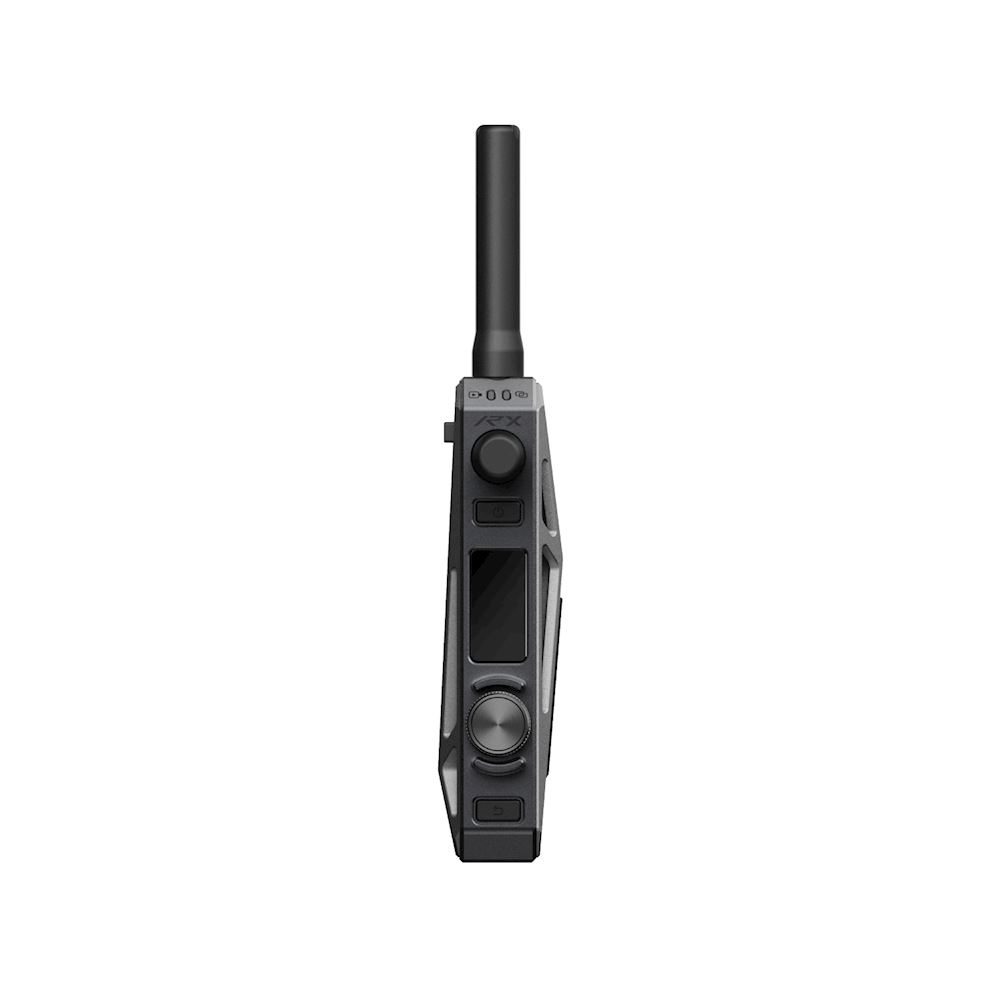

Az alumínium ház aktív ventilátorral rendelkezik, amelynek Standard, Quiet és Off üzemmódjai vannak. A Standard üzemmód a hőmérsékletnek megfelelően szabályozza a fordulatszámot, a Quiet üzemmód pedig korlátozza a maximális fordulatszámot. Az 1,05″-es színes LCD-kijelző és a forgatható vezérlőgomb segítségével megjeleníthetők és beállíthatók a kapcsolat, a formátum, a csatorna és a csoport. A 1/4″-es rögzítőmenettel és forgásgátlóval ellátott egység megfelelő szerelvényre rögzíthető. A készülék méretei antennák nélkül 130 × 95 × 32 mm.

A rendszer előkészítése

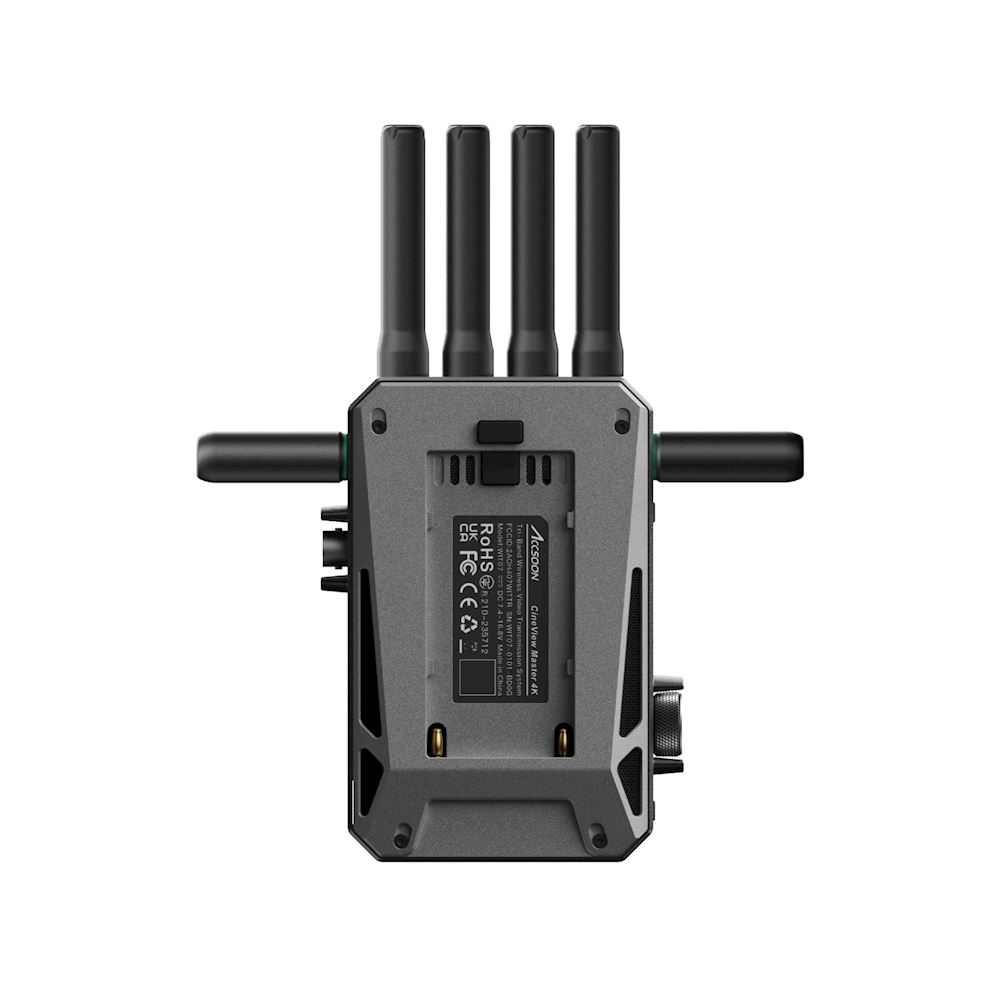

Az RX-et NP-F550/750/970 akkumulátorral vagy 7,4–16,8 V-os, 5,5 × 2,1 mm-es, pozitív középpontú DC-tápfeszültséggel táplálja, legalább 2 A-es tápegységből. A tipikus felvett teljesítmény 5 W. Ha működés közben cseréli az NP-F/DC-t, hagyja csatlakoztatva a másik tápforrást. Az RX súlya antennák nélkül 320 g. A Master 4K TX, az akkumulátorok, a tápegységek és a jelkábelek külön megvásárolhatók.
