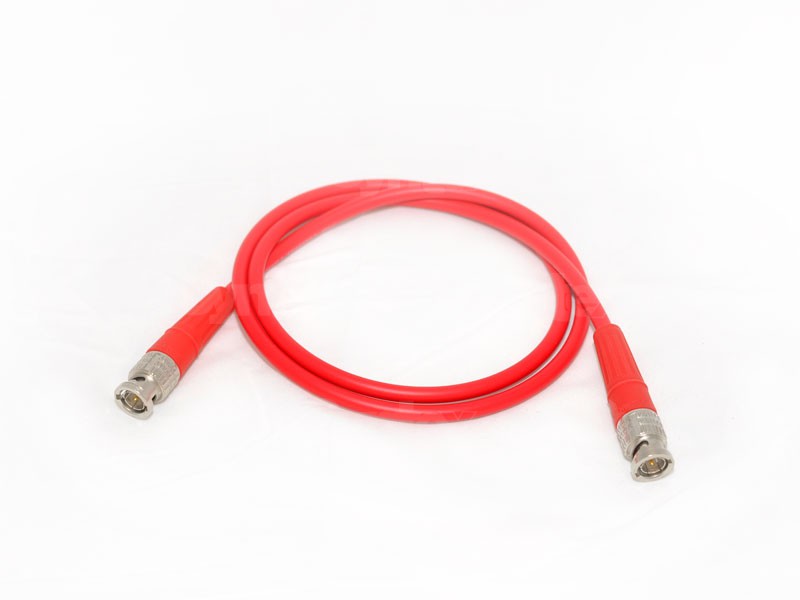

Canare L-3C2VS VÖRÖS BNC 30m

Canare L-3C2VS VÖRÖS BNC (M-papa) / BNC (M-papa) 30m

További információ

21 787 Ft áfával 17 155 Ft áfa nélkül
-+
Elérhetőség
kérésre
Termékleírás

Termékleírás

Canare L-3C2VS VÖRÖS BNC (M-papa) / BNC (M-papa) 30m

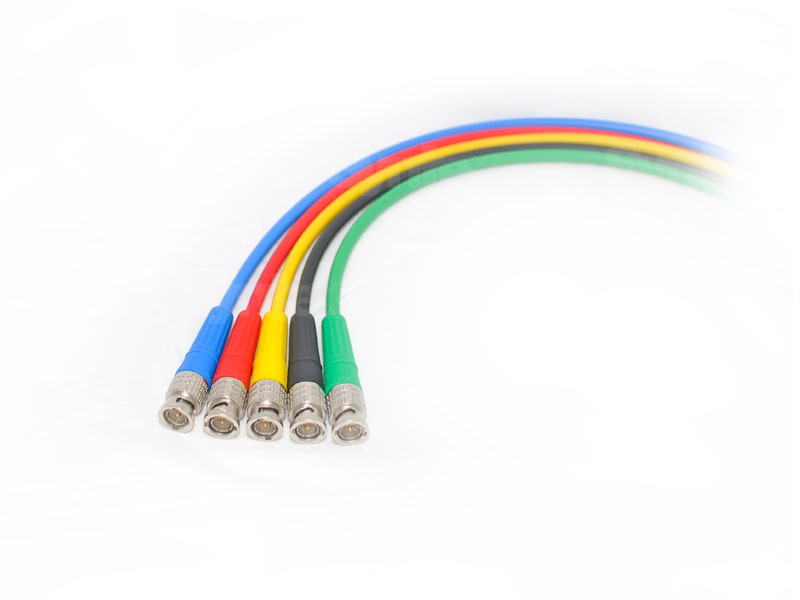

ACanare L-3C2VS egy nagyon könnyű és rendkívül rugalmas 5,5 mm-es HD/SD-SDI koaxiális kábel, fonott középvezetékkel és szorosan szőtt árnyékolt külső vezetékkel. Az L-3C2VS kábel még alacsony hőmérsékleten is rugalmas marad. Mindkét vége BCP-A3 típusú, felhúzható BNC (M) csatlakozóval rendelkezik.

Alkalmazás:

  • HD/SD-SDI videó
  • PAL és NTSC analóg videó
  • Műholdas alkalmazások
  • TELCO
  • Tesztberendezések
  • Rack kábelezés
  • Patch-kábelek videóhoz

Kábel-specifikációk:

  • Hüvelyátmérő (teljes átmérő) mm-ben: 5,5
  • Kábel súlya kg/100 m-ben: 4,5
  • Közepes vezető - a magok száma és átmérője mm-ben: 7/0,18
  • A középső vezető teljes átmérője mm-ben: 0,54
  • Hab dielektrikum - átmérő mm-ben: 3,1
  • A középső vezető ellenállása ohm/100 m-ben: 10,5
  • A külső vezető ellenállása Ohm/100 m-ben: 1,9
  • Statikus kapacitás pF/m-ben: 67
  • Csökkenés dB/100m-ben: 4,5
  • Impedancia ohmban: 75

Csatlakozói specifikációk: - hálózati csatlakozó, - hálózati csatlakozó:

  • Szakítószilárdság kg-ban: >24,9
  • Szigetelési ellenállás 500 V DC-nél ohmban: 24,5 mm: >1000M
  • Névleges feszültség 1 percig: 1500 V AC (effektív érték)
  • Középső érintkezési ellenállás: 1,5 mm: <6m ohmban
  • Külső érintkezési ellenállás: érintkezési erő: <3m ohm
  • Impedancia ohmban: 75
  • Csatlakozótest - anyag/felület : sárgaréz/nikkel
  • Középső érintkező - anyag/felület: sárgaréz/arany
  • Külső érintkező - anyag: berilliumréz
  • Dielektrikum - Anyag : PTFE politejsav poli-tetrafluor-etilén
  • Krimpelő hüvely - anyag/felület: réz/ón

Maximális átviteli távolság a videoformátumtól függően
Adatátviteli sebesség 143 Mbps 177 Mbps 270 Mbps 360 Mbps 540 Mbps 1,5 Gbps
Műszaki adatok SMPTE 259M ITU-R BT.601 SMPTE 259M SMPTE 259M SMPTE 344M SMPTE 292M
Használja a Kompozit NTSC Kompozit PAL Kompozit 4:2:2 Komponens 4:2:2 16x9 SDI HD-SDI
Modell m m m m m m
L-3C2VS 241 218 174 150 120 46

Paraméterek

Paraméterek

Gyártó: Canare
Kategória: SDI kábelek

Főbb paraméterek

Kábel fajtájaSDI
Hosszúság30m
VerzióFlexibilis
Csatlakozó típusaBNC - BNC
Kábel átmérője5.5mm
SzínePiros
