Blackmagic UpDownCross 100G

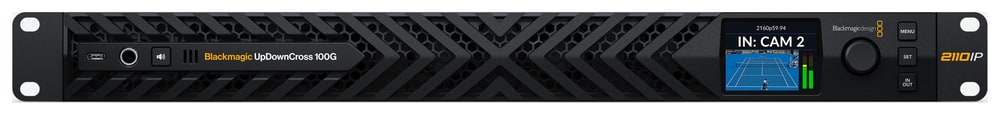

Monitorozás közvetlenül a racknél

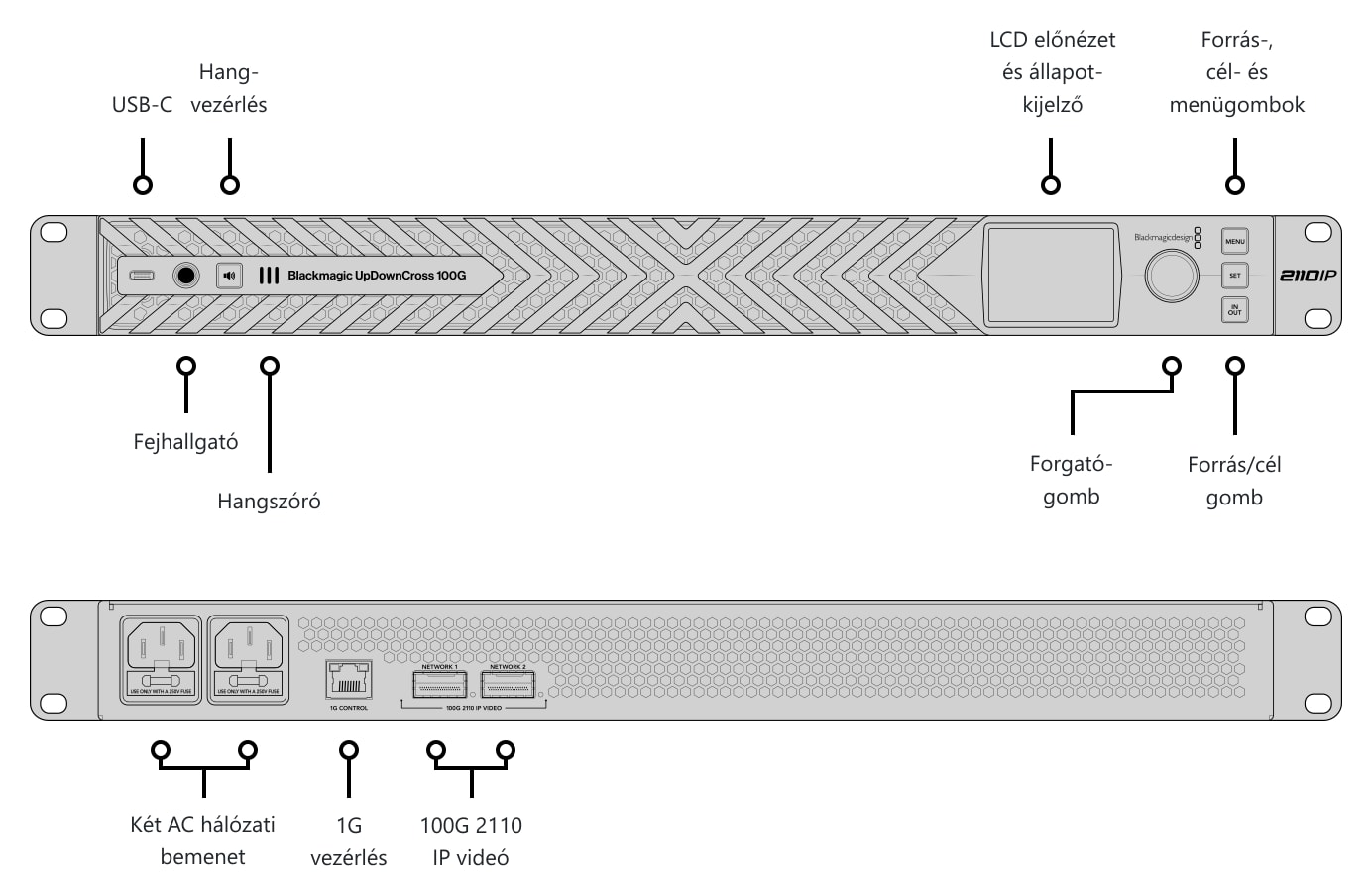

A beépített 2,2″-es LCD kijelző, a forgatógomb és a gombok a forrás és a cél kiválasztására, valamint a videó, a hang, az időkód és a beállítások ellenőrzésére szolgálnak. Az előlapon hangszóró és 6,35 mm-es fejhallgató-kimenet található: a gomb rövid megnyomása pillanatnyilag bekapcsolja a hangszórót, a dupla megnyomás tartósan be- vagy kikapcsolja, nyomva tartva pedig a forgatógombbal a hangerő állítható.

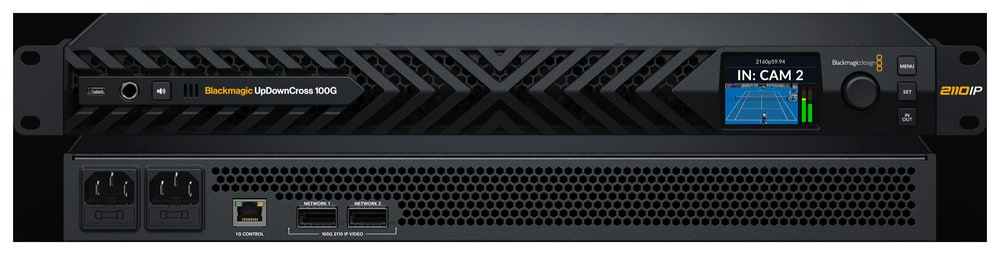

Kompromisszummentes redundáns hálózat

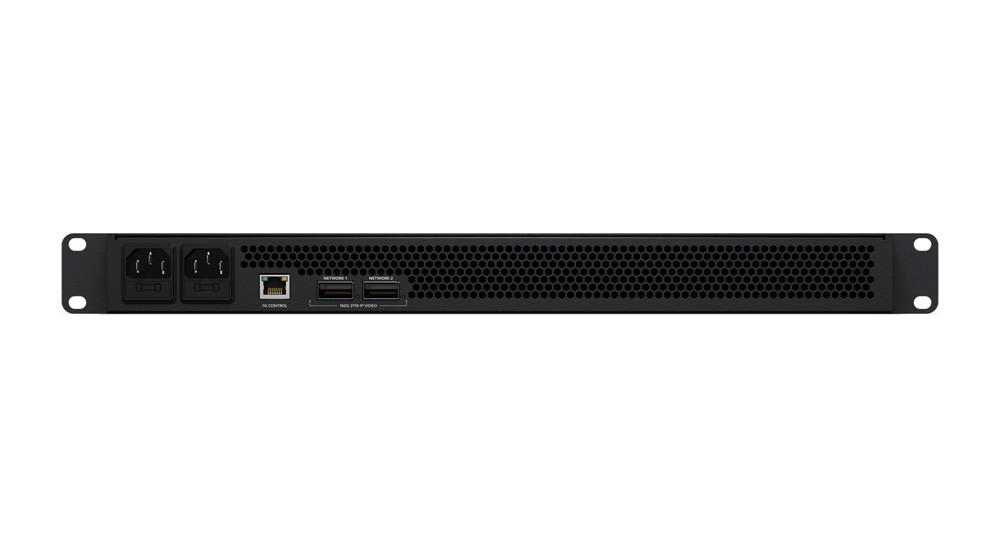

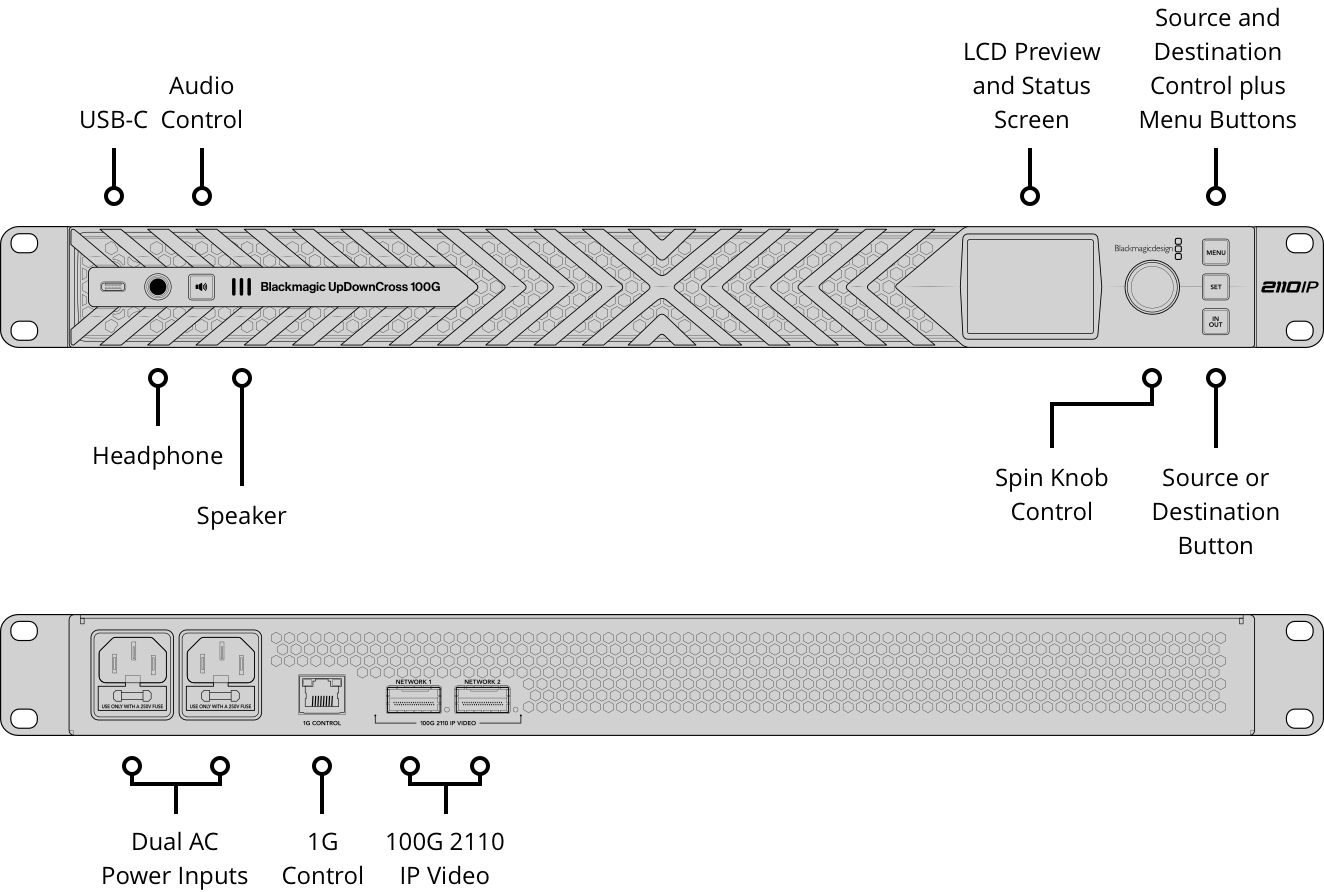

Két 100G QSFP28 port azonos SMPTE-2110 streameket továbbít külön hálózati útvonalakon az SMPTE 2022-7 szerint. Külön 1G RJ45 port választja el az NMOS vezérlést, a konfigurálást és a frissítéseket a médiahálózattól; az USB-C a helyi konfigurálást szolgálja. Minden videostream 16 beágyazott hangcsatornát visz.

Bármely szabványról bármelyikre

A nyolc csatorna mindegyike a többitől függetlenül alakítja az SD, HD vagy Ultra HD videót más szabványra – beleértve az 1080p47,95/48, 2160p47,95/48 jelet és az SD-t NTSC és PAL rendszerben is. A videó 10 bites 4:2:2, Rec. 709 vagy Rec. 2020 színtérben.

Átalakítás és védelem élő működés közben

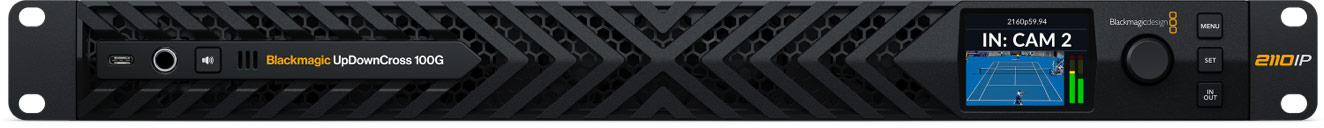

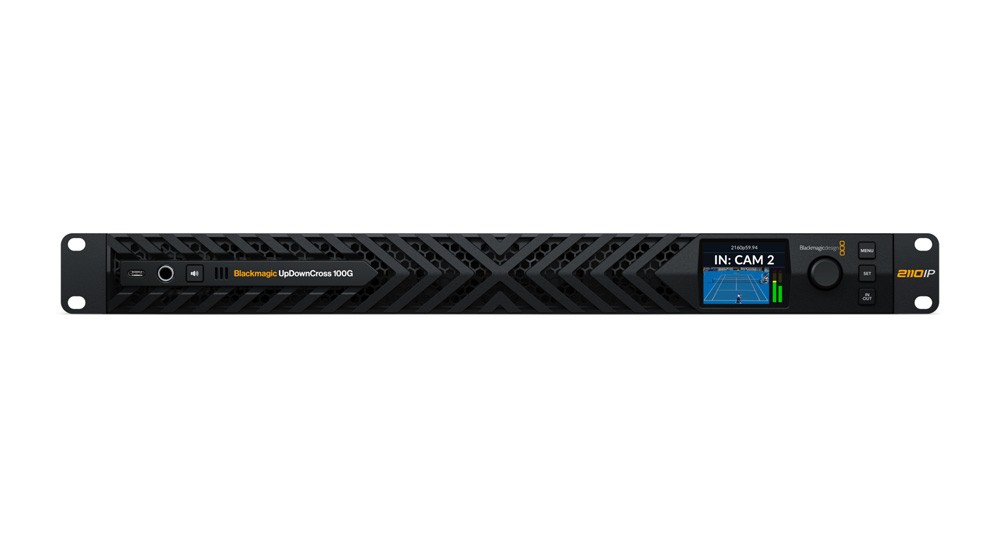

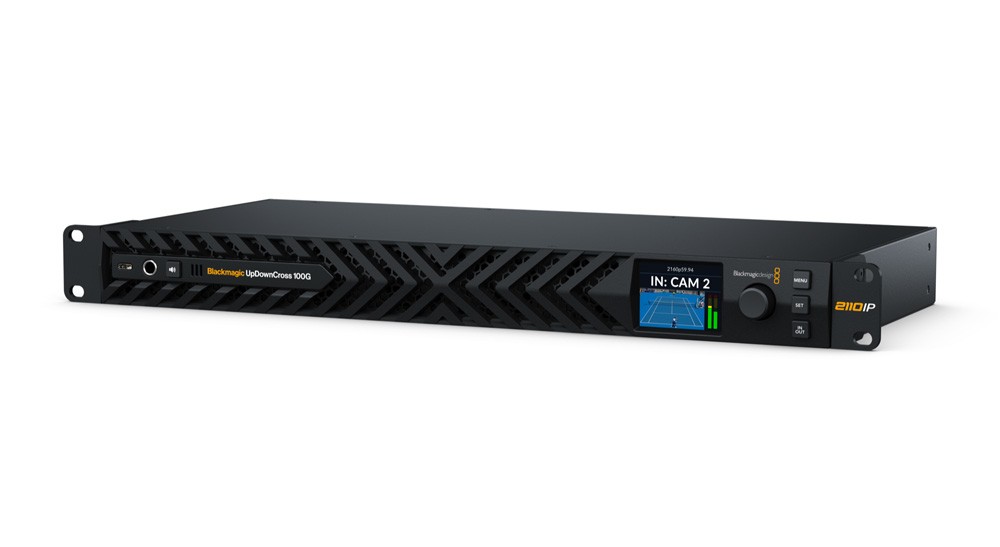

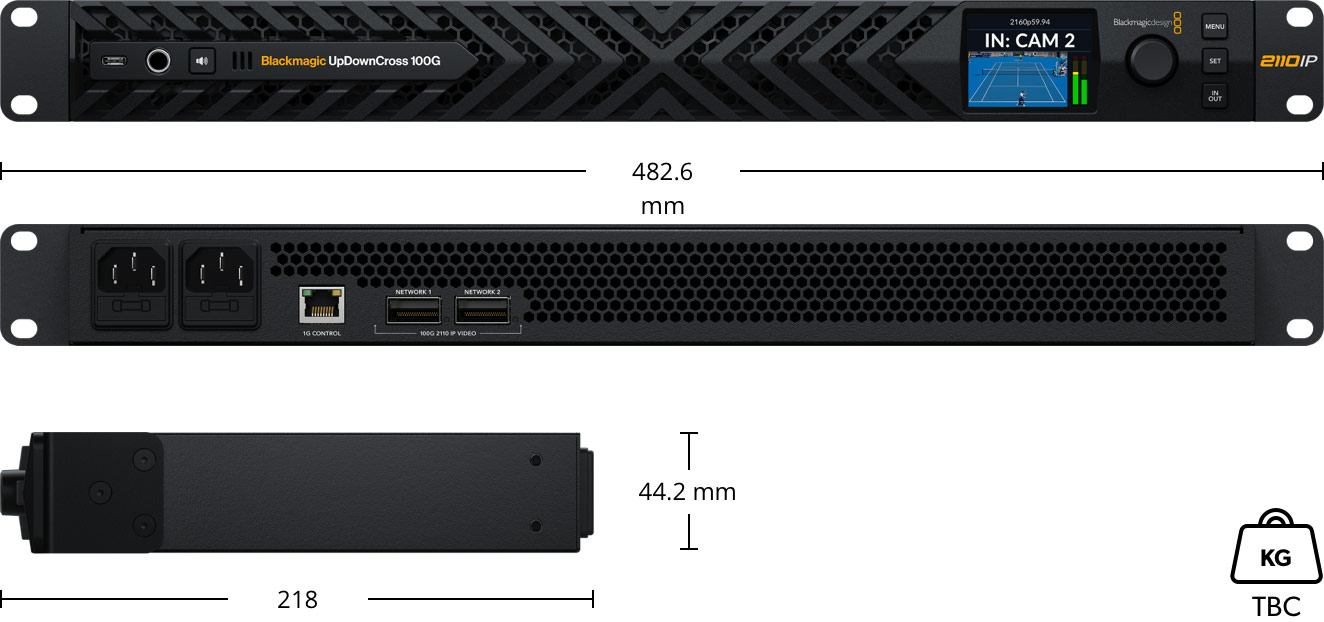

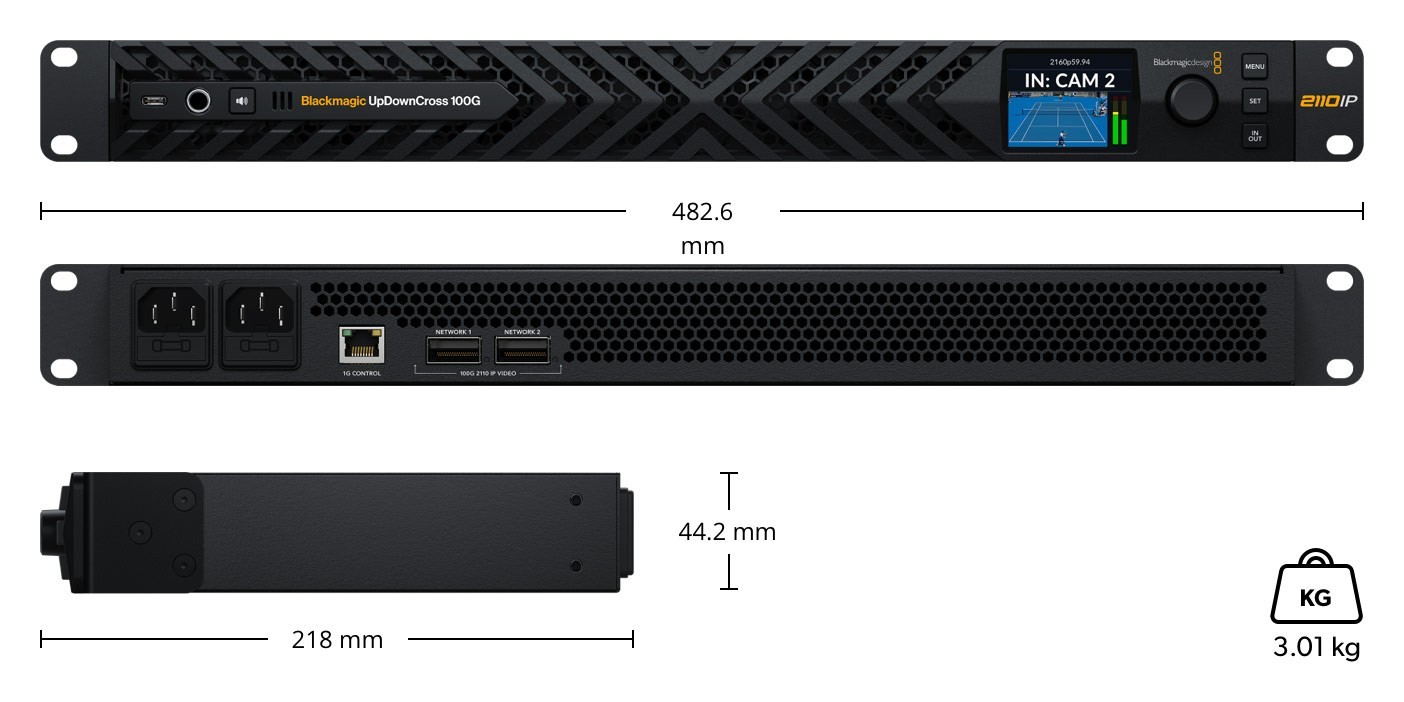

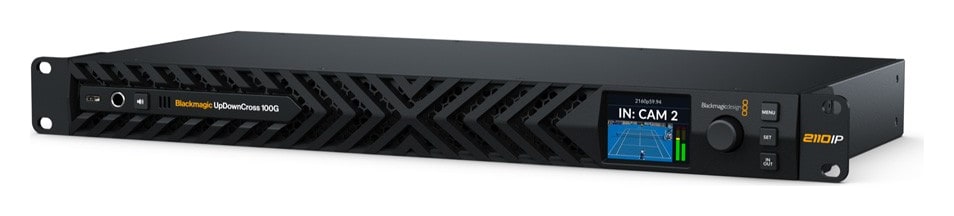

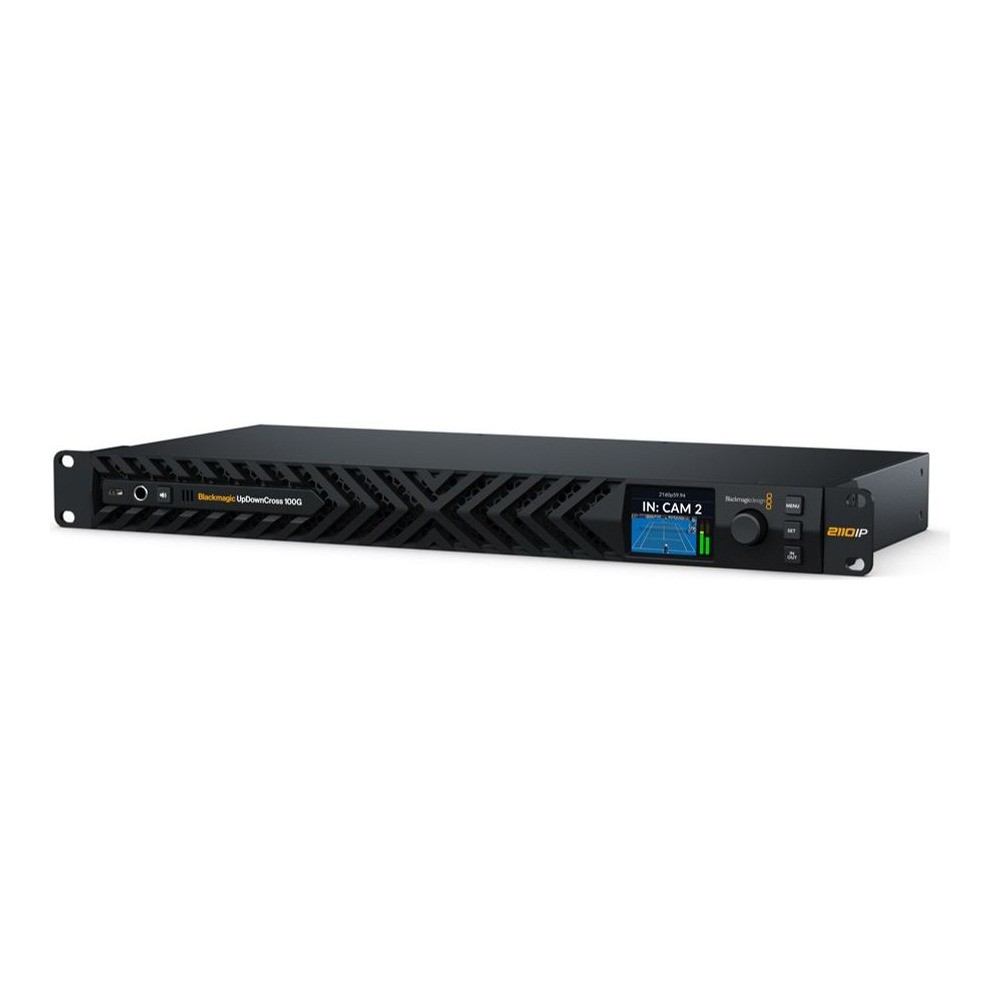

A Blackmagic UpDownCross 100G nagy teljesítményű, nyolccsatornás szabványátalakító natív SMPTE-2110 csatlakozással 100G Etherneten. Egyszerre akár nyolc különálló SD, HD és Ultra HD videocsatornát alakít bármely más szabványra. A professzionális 1U-s kivitel nagyon csendes, elölről hátrafelé irányuló hűtéssel, redundáns 100G Ethernettel a teljes SMPTE 2022-7 megfelelőséghez, két redundáns AC tápegységgel és külön NMOS vezérlőporttal rendelkezik.

Az SMPTE-2110 szabvány határozza meg a 10 bites videó, a hang és a kiegészítő adatok továbbítását, szinkronizálását és leírását felügyelt IP műsorszóró hálózatokban. A szabványátalakító a PTP órával dolgozik, az SMPTE 2022-7 redundancia pedig a videó és a hang két azonos másolatát küldi külön útvonalakon. A beérkező RTP csomagokat sorszám alapján hasonlítja össze, és az elsőként érkezőt használja – képkockavesztés és hangkimaradás nélkül.
