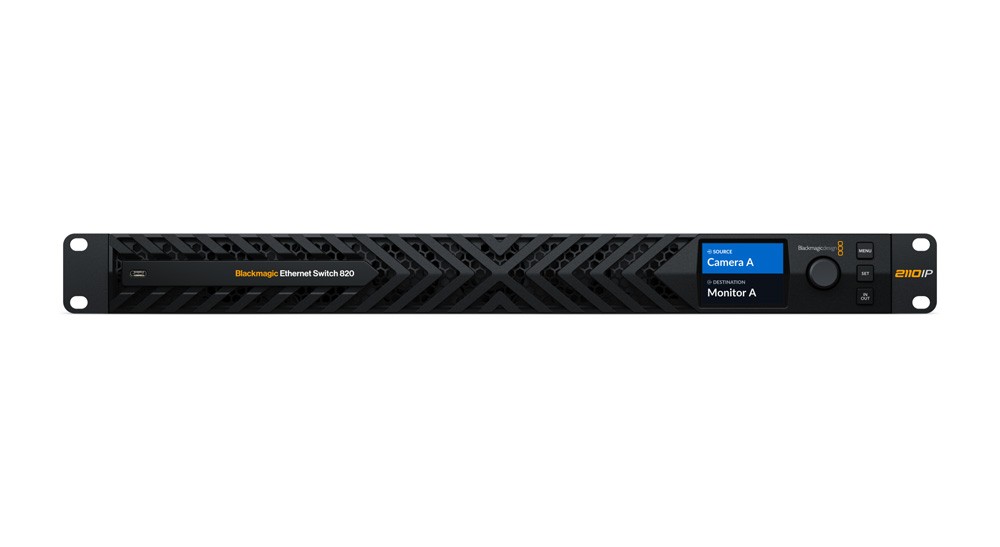

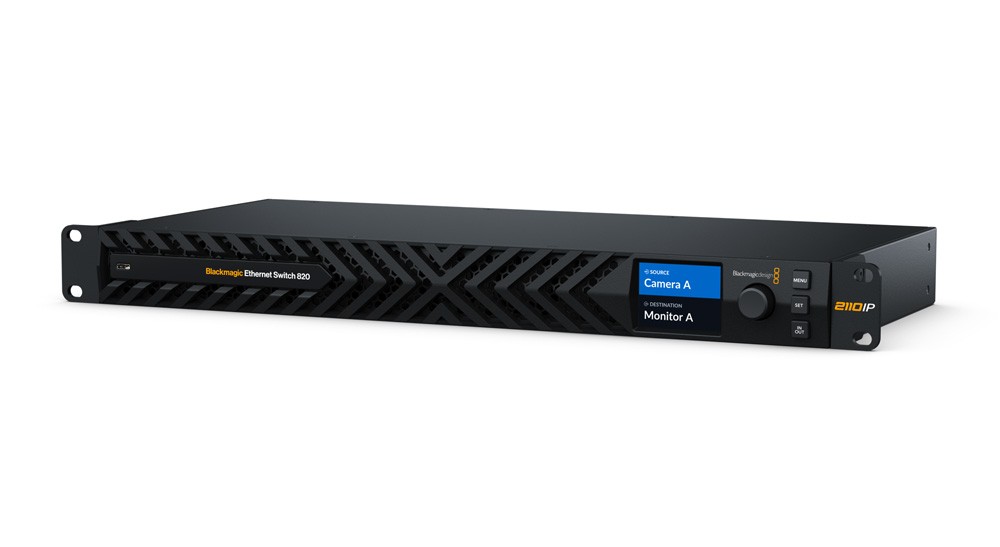

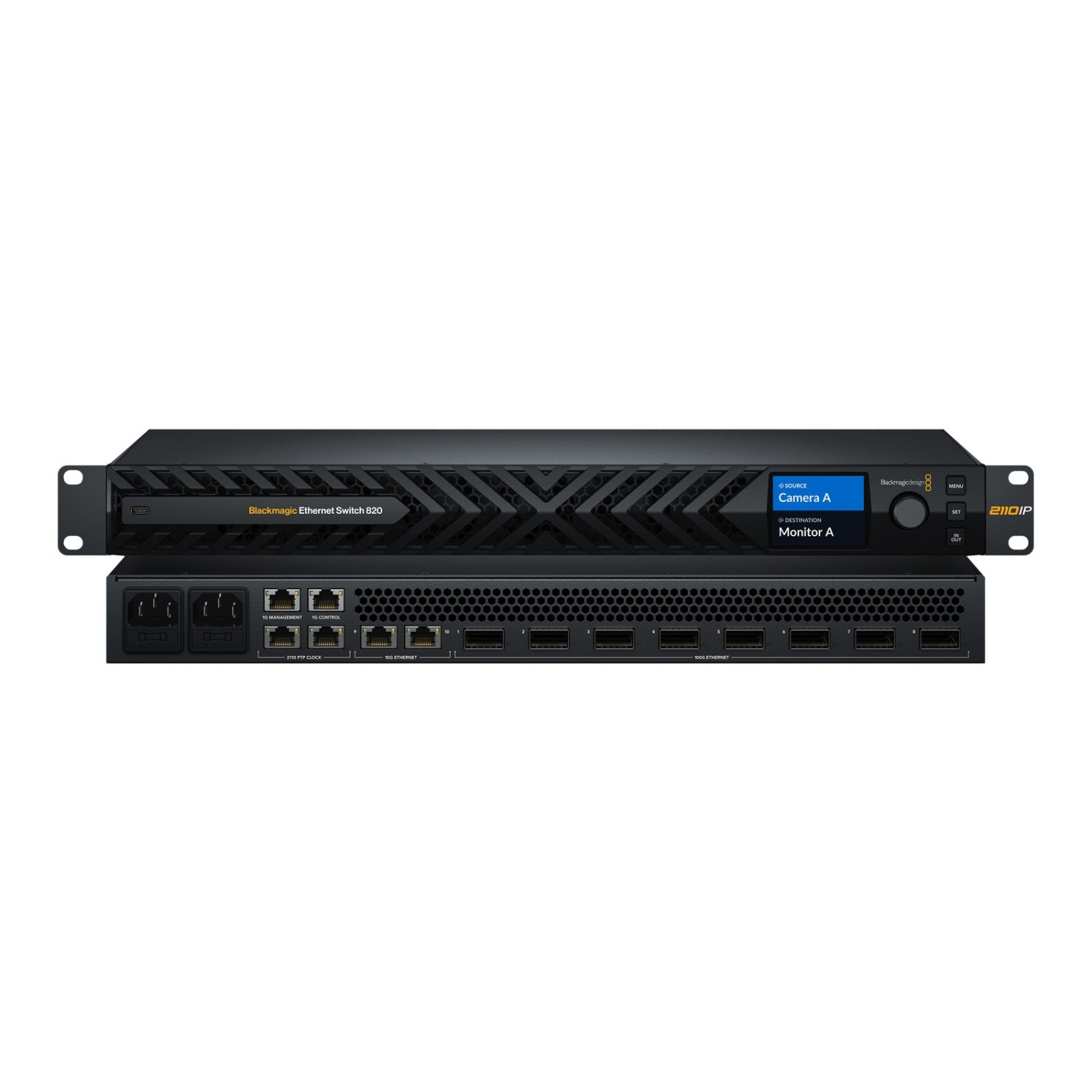

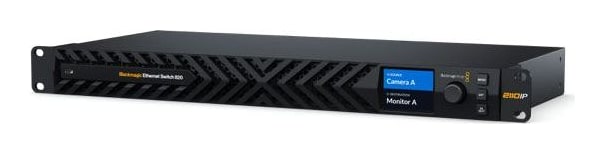

Blackmagic Ethernet Switch 820

A Blackmagic Ethernet Switch 820-at fejlett műsorszórási rendszerekhez tervezték. Magas teljesítményt és alacsony késleltetést biztosít, és minden csatlakozó a készülék hátulján található, így a kábelezés áttekinthető, rejtett és biztonságos marad.

A Blackmagic Ethernet Switch 820 egy új, nagy teljesítményű, alacsony késleltetésű modell, amelyet fejlett műsorszórási rendszerekhez terveztek. Ez az új modell 8× 100G és 2× 10G Ethernet-csatlakozással, valamint az előlapon keresztül egyszerűen vezérelhető SMPTE-2110-es útválasztással rendelkezik. A Blackmagic Ethernet Switch 820 emellett két redundáns PTP-órás Ethernet-csatlakozással, külön NMOS vezérlőporttal és dedikált menedzsmentporttal rendelkezik.

8× 100G és 2× 10G Ethernet csatlakozást kínál, valamint egyszerű SMPTE-2110 útválasztást az előlapon keresztül. A professzionális, elölről hátra irányuló hűtőrendszer emellett rendkívül csendes. A fejlett rendszerek számára két redundáns PTP Ethernet szinkronizációs csatlakozással, külön NMOS vezérlőporttal és dedikált menedzsment porttal rendelkezik.

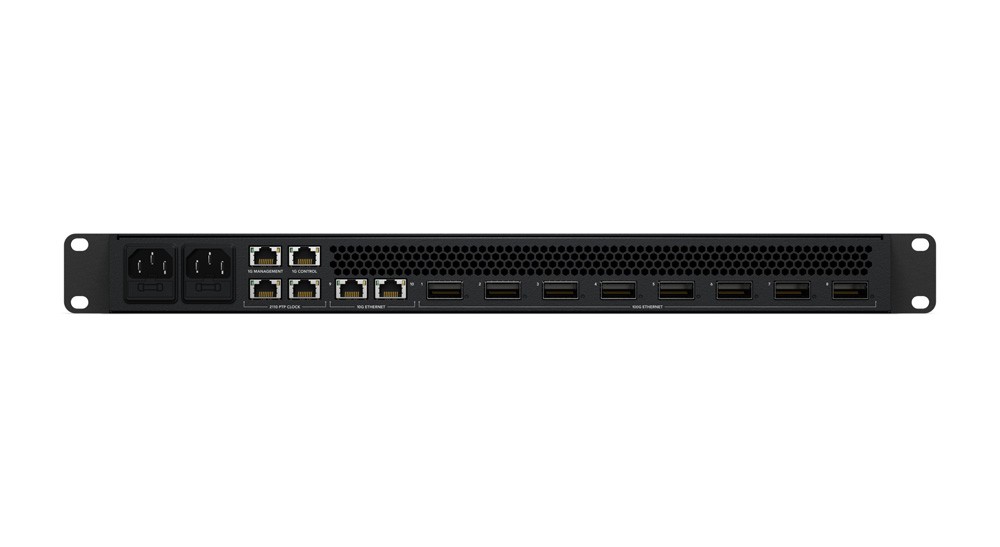

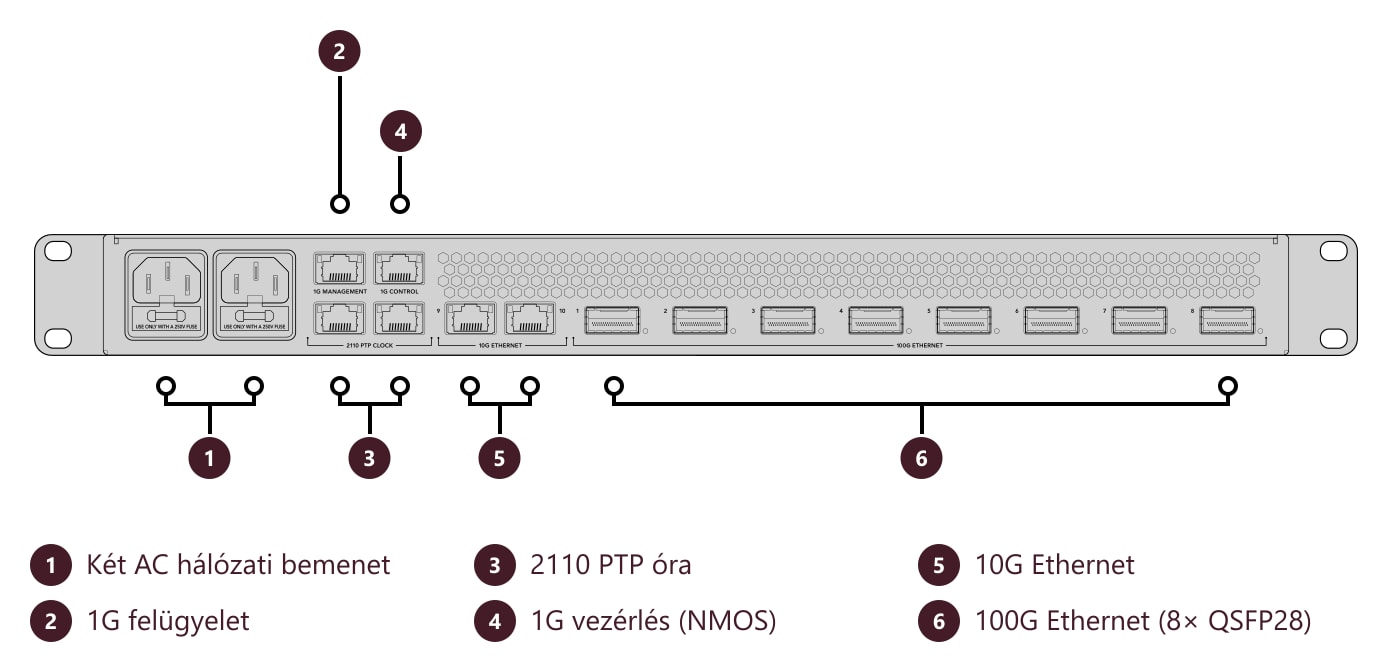

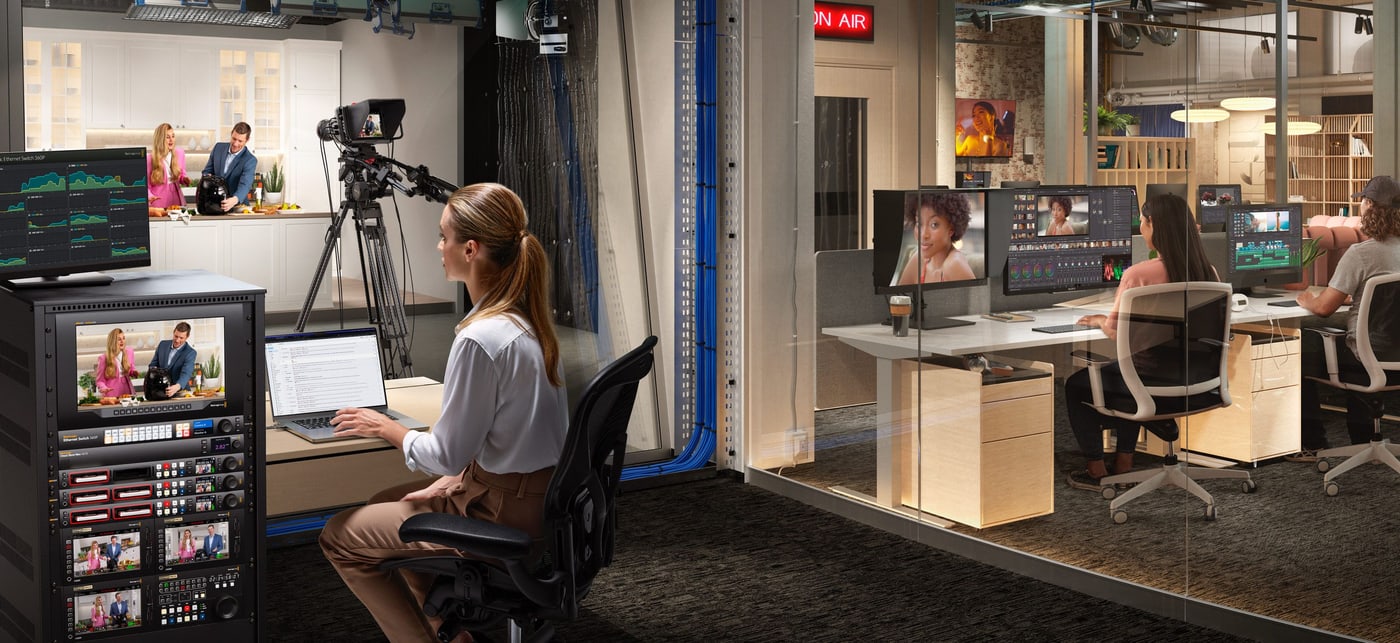

A Blackmagic Ethernet Switch modelleket kifejezetten televíziós üzemeltetésre tervezték. Az összes hálózati csatlakozás a hátsó panelen található, akárcsak a broadcast eszközök portjai, ami lehetővé teszi a kábelek áttekinthető, rendezett elvezetését. A Blackmagic Ethernet Switch 820 egy nagyobb teljesítményű kivitel, professzionális elölről hátra irányuló hűtéssel, 6 ventilátorral a redundancia érdekében, kettős redundáns tápellátással és egyszerű útválasztás-vezérléssel. Ez a csendes kialakítás rendkívül fontos, ha a készülék közelében dolgoznak, például broadcast járművekben vagy mini-rackekben.

A nagyobb teljesítményű modell 8 különálló 100G Ethernet-csatlakozást tartalmaz QSFP-csatlakozók segítségével. Ezeket a 100G-portokat olyan eszközök csatlakoztatására használják, mint a HyperDeck ISO Recorder 100G és a Blackmagic Cloud Store Ultra, vagy SMPTE-2110 hálózatokhoz ATEM Constellation IP-kapcsolókkal, HyperDeck ISO Recorder 100G-vel és más eszközökkel.

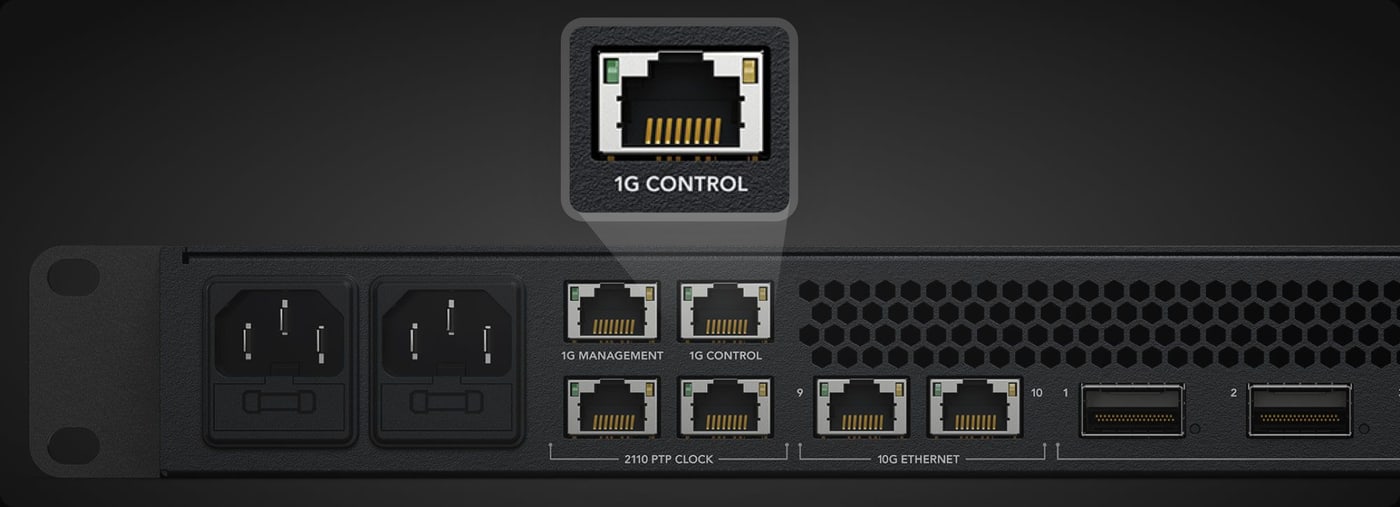

A Blackmagic Ethernet Switch 820 rendelkezik egy dedikált NMOS vezérlő Ethernet-csatlakozóval is. Ez a dedikált vezérlőport biztosítja, hogy az NMOS forgalom elkülönüljön a video- és audioadatoktól, így a vezérlés nem verseng a sávszélességért, ami alacsony késleltetést biztosít az SMPTE-2110 IP-hálózatban. Az NMOS vezérlés fontos az SMPTE-2110 rendszerekben, mivel szabványosított módszert biztosít az IP-eszközök felismerésére, regisztrálására és kezelésére a hálózatban. Új SMPTE-2110 eszköz csatlakoztatása után az NMOS automatikusan felismeri azt és elérhetővé teszi az útválasztás számára, így nincs szükség kézi konfigurációra. A beállítás így egyszerű, és nem igényel informatikai ismereteket.

A Blackmagic Ethernet Switch 820 modell 2 redundáns PTP órajel-bemenettel rendelkezik. A redundáns PTP portok lehetővé teszik a switchhez csatlakoztatott összes eszköz pontos szinkronizálását. A PTP biztosítja, hogy az összes SMPTE-2110 eszköz pontos időreferencia-jelet osszon meg, ami kulcsfontosságú a videó, a hang és az adatok szinkronizálásához. Ha a fő PTP óra meghibásodik, a második port zökkenőmentesen átveszi a szinkronizálást. Ez elengedhetetlen az élő produkciókban, ahol még a rövid szinkronizációs kiesés is adáskimaradásokat okozhat. A redundáns PTP portok két különálló grandmaster óra csatlakoztatását is lehetővé teszik, így az SMPTE-2110 hálózat akkor is szinkronban marad, ha eszközök vagy kábelezés meghibásodik, vagy karbantartás zajlik.

Főbb jellemzők:

• Kifejezetten SMPTE-2110 IP videóhoz tervezve
• Nagy sebességű Ethernet-kapcsoló televíziós felhasználásra
• 8× 100G Ethernet port és 2× 10G Ethernet port
• PTP támogatás 2 redundáns PTP Ethernet porttal
• Dedikált NMOS vezérlő Ethernet-port
• Nincs szükség bonyolult multicast konfigurációra

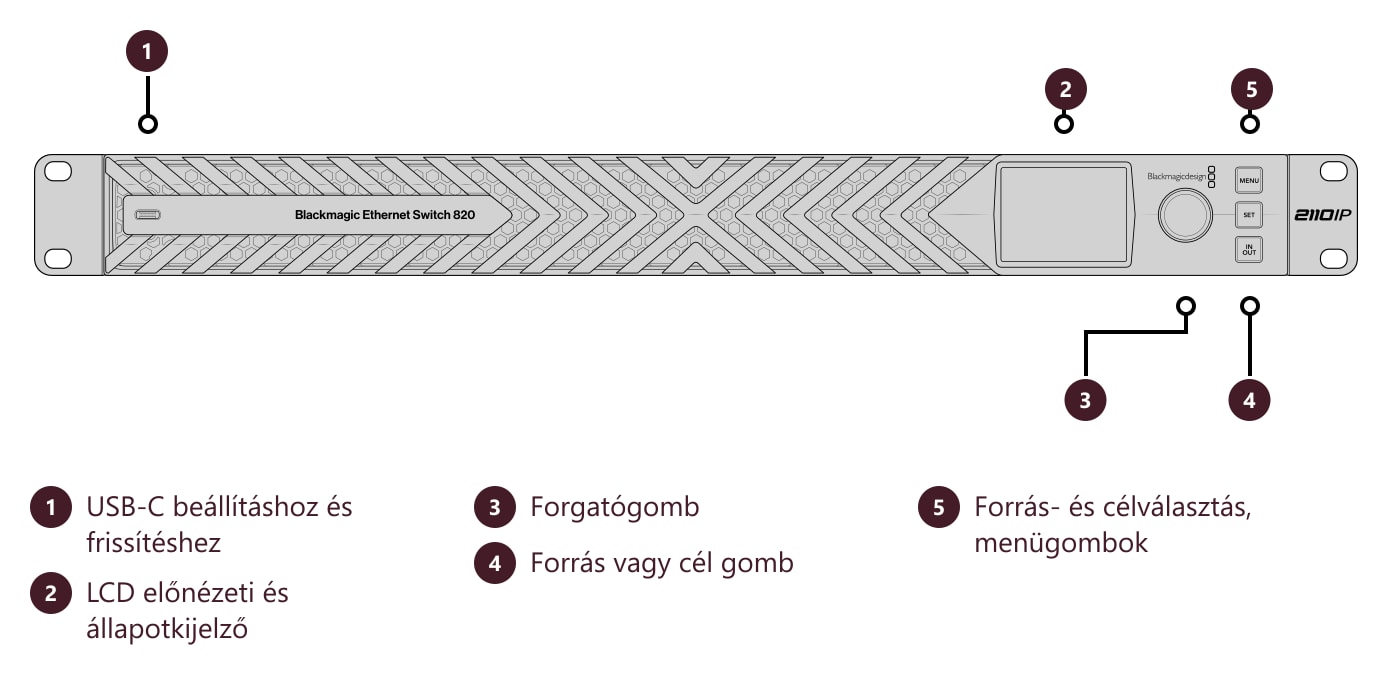

• LCD az egyszerű, TV-stílusú IP-videó irányításhoz
• Videó kimeneti állapot a portok valós sebességét mutató grafikonokkal
