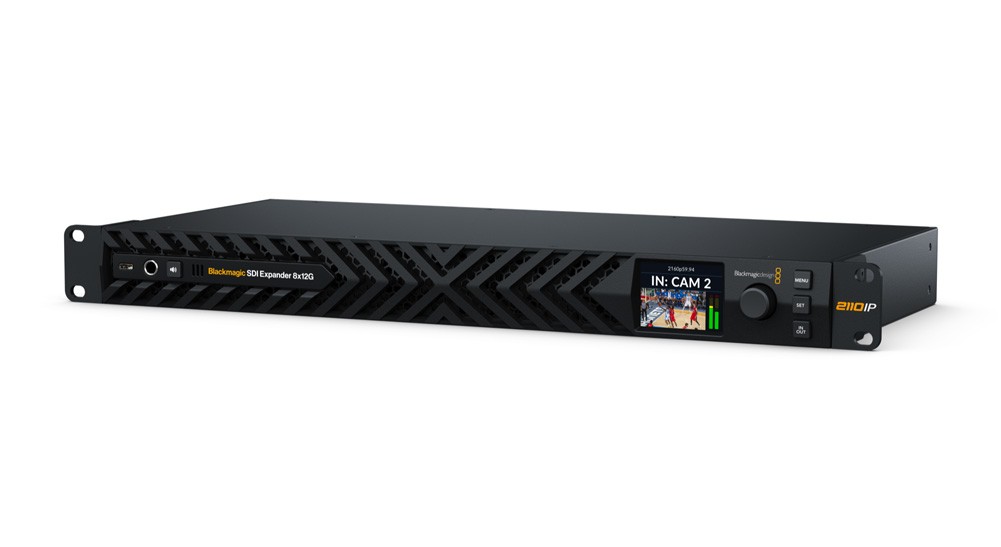

Blackmagic SDI Expander 8x12G

A Blackmagic SDI Expander 8x12G nyolc 12G-SDI bemenetet és nyolc 12G-SDI kimenetet csatlakoztat redundáns, 100G Ethernetes SMPTE-2110 infrastruktúrához. Az 1U-s egység egyszerre nyolc csatornát alakít SDI-ről IP-re és nyolcat IP-ről vissza SDI-re; két 100G QSFP28 porttal, külön NMOS vezérlőporttal és két redundáns AC tápegységgel rendelkezik.

További információ

1 252 280 Ft áfával 986 047 Ft áfa nélkül
-+
Elérhetőség
lépjen velünk kapcsolatba!

Minden tartozék megjelenítése

Termékleírás SPECIFIKÁCIÓ A CSOMAG TARTALMA

Termékleírás

A Blackmagic SDI Expander 8x12G nyolc 12G-SDI bemenetet és nyolc 12G-SDI kimenetet csatlakoztat redundáns, 100G Ethernetes SMPTE-2110 infrastruktúrához. Az 1U-s egység egyszerre nyolc csatornát alakít SDI-ről IP-re és nyolcat IP-ről vissza SDI-re; két 100G QSFP28 porttal, külön NMOS vezérlőporttal és két redundáns AC tápegységgel rendelkezik.

Nyolc SDI vonal redundáns 100G IP infrastruktúrába

Tizenhat átalakítási csatorna egyetlen rackegységben: a meglévő 12G-SDI eszközök csere nélkül kapcsolódnak a redundáns 100G hálózathoz.

8× 12G-SDI bemenet8× 12G-SDI kimenet2× 100G QSFP28SMPTE 2022-71U rackbe

Kiesés nélkül útvonalhiba esetén is

Az SMPTE 2022-7 redundancia minden streamet két különálló 100G hálózaton küld. Ha az egyik útvonal kiesik, a kép és a hang a másikon fut tovább.

Különálló NMOS vezérlés

Külön 1G RJ45 port az NMOS-hoz, a konfiguráláshoz és a frissítésekhez, amely elválasztja a vezérlést a médiahálózattól.

Két tápegység

Két belső 100–240 V-os tápegység külön IEC C14 bemenetekkel.

HyperDeck ISO rögzítővel

Az expander 12G-SDI bemenetekkel egészíti ki a HyperDeck ISO Recorder 100G-t nyolc kamera rögzítéséhez.

Ellenőrzés közvetlenül a racknél

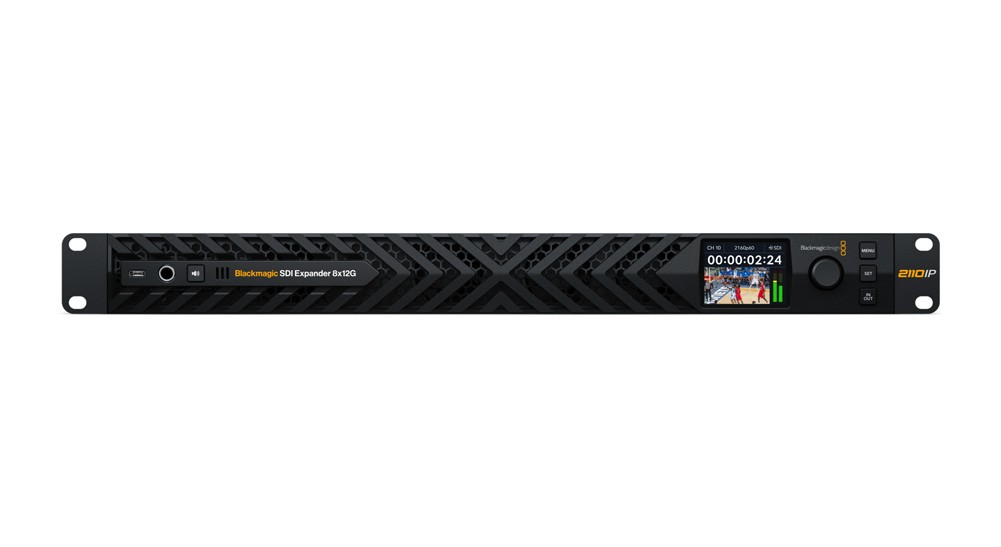

Az elülső 2,2″-es LCD kijelző a videót, a hangot, a szabványt és az időkódot mutatja, a forgatógombbal pedig az összes bemenet végiglapozható. Három gomb megkönnyíti a forrás és a cél kiválasztását számítógép nélkül, a beépített hangszóró és a 6,35 mm-es fejhallgató-kimenet gyors hangellenőrzést tesz lehetővé.

Blackmagic SDI Expander 8x12G – Ellenőrzés közvetlenül a racknél

Strapabíró híd az SDI és az IP között

Két 100G QSFP28 port továbbít redundáns streameket az SMPTE 2022-7 szerint. Külön 1G RJ45 port szolgál az NMOS vezérléshez, a konfiguráláshoz és a frissítésekhez; két belső tápegység az egyik tápág kiesésekor is üzemben tartja a készüléket.

Blackmagic SDI Expander 8x12G – Strapabíró híd az SDI és az IP között

Csendes működés a vezérlőteremben

Az elölről hátrafelé irányuló, több ventilátoros hűtés nagyon csendes, így az expander a vezérlőteremben álló rackbe is illik. Minden 2110 IP stream 16 beágyazott hangcsatornát visz; az előlapi USB-C a beállítást és a frissítéseket szolgálja.

Blackmagic SDI Expander 8x12G – Csendes működés a vezérlőteremben

Csatlakozók

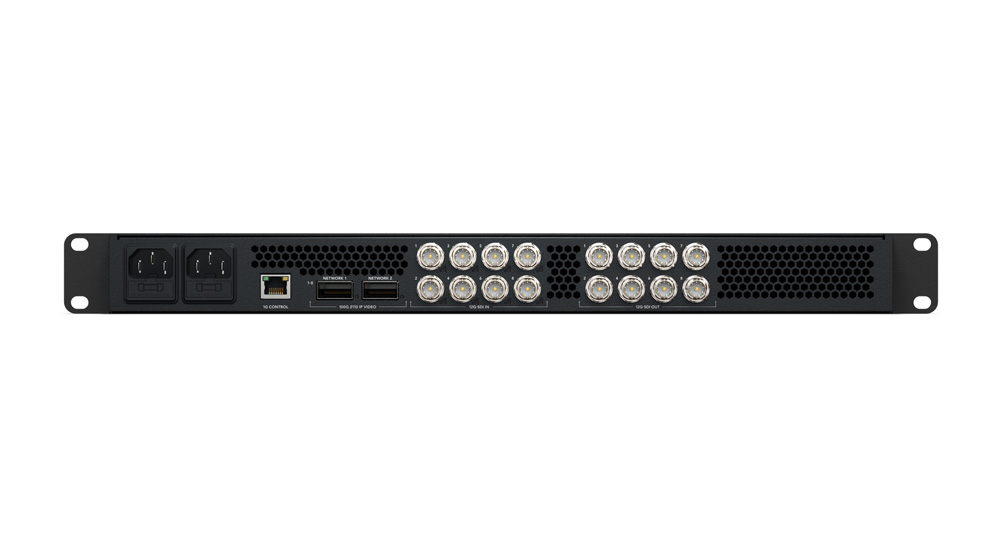

A hátlapon két AC hálózati bemenet, 1G vezérlőport, két 100G QSFP28 port a 2110 IP videóhoz, nyolc 12G-SDI bemenet és nyolc kimenet található.

Blackmagic SDI Expander 8x12G – Csatlakozók

További információk

Redundancia, amely adásban tartja a műsort

Az expander egyszerre mindkét irányban alakít: nyolc független 12G-SDI csatornát SMPTE-2110-re, és egy külön nyolccsatornás SMPTE-2110 készletet vissza 12G-SDI-re. Ez összesen 16 átalakítási csatorna egyetlen 1U magas készülékben.

Két különálló 100G Ethernet útvonal támogatja az SMPTE 2022-7 Seamless Protection Switching funkciót. A készülék sorszám alapján hasonlítja össze az RTP csomagokat, és minden pillanatban a leggyorsabban beérkező adatot használja, így a redundáns útvonalak közötti átváltás zökkenőmentes, képkockavesztés és hangkimaradás nélkül.

A CSOMAG TARTALMA

  • Blackmagic SDI Expander 8x12G
  • Üdvözlőkártya QR-kóddal a szoftver letöltéséhez

SPECIFIKÁCIÓ

  • 100G 2110 IP hálózat: 2× 100G QSFP28; SMPTE 2022-7 redundancia két 2110 hálózaton
  • Csatornák: 8× Ultra HD vagy HD 100G páronként
  • SDI bemenetek: 8× 12G-SDI
  • SDI kimenetek: 8× 12G-SDI
  • SDI sebességek: 1,5G, 3G, 6G, 12G
  • 1G vezérlőhálózat: 1× 1G RJ45 az NMOS-hoz, a konfiguráláshoz és a frissítésekhez
  • Számítógépes csatlakozó: 1× USB-C a konfiguráláshoz és a frissítésekhez
  • Hang: 16 beágyazott hangcsatorna minden SDI bemeneten és kimeneten, valamint minden 2110 IP streamen
  • Hangfigyelés: előlapi hangszóró, 6,35 mm-es fejhallgató-kimenet
  • SD szabványok: 525i59,94 NTSC, 625i50 PAL
  • HD szabványok: 720p50, 720p59,94, 720p60; 1080i50, 1080i59,94, 1080i60; 1080p23,98, 1080p24, 1080p25, 1080p29,97, 1080p30, 1080p50, 1080p59,94, 1080p60; 1080PsF25, 1080PsF29,97, 1080PsF30
  • Ultra HD szabványok: 2160p23,98, 2160p24, 2160p25, 2160p29,97, 2160p30, 2160p50, 2160p59,94, 2160p60
  • SDI szabványok: SMPTE 292M, 296M, 424M, 425M, 2081-1, 2081-10, 2082-1, 2082-10, 2084, 2108-1, SMPTE 2022-7
  • IP szabványok: SMPTE 2110-20, 2110-21, 2110-30 (Level C), 2110-40; IGMP v3
  • Szinkronizálás: IEEE 1588-2008 (PTP v2), ST 2059-1, ST 2059-2
  • NMOS: IS-04 v1.3.2, IS-05 v1.1.2, BCP-002-01, BCP-004-01
  • Kodek: Blackmagic IP10 opcionálisan 2160p59,94 és 2160p60 jelhez
  • Színpontosság és színtér: 10 bites YUV 4:2:2; Rec. 709 és Rec. 2020
  • Kezelés: 2,2″-es színes LCD kijelző, 3 gomb, forgatógomb
  • Tápellátás: 2× belső tápegység, 100–240 V AC, 50/60 Hz; 2× IEC C14
  • Telepítés: 1U, 19″-os rackbe
  • Méretek (sz × mé × ma): 482,6 × 227 × 44,2 mm
  • Tömeg: 3,18 kg
  • Támogatott rendszerek: macOS 15 Sequoia, macOS 26 Tahoe vagy újabb; Windows 11
  • Üzemi hőmérséklet: 5–40 °C
  • Tárolási hőmérséklet: -20–45 °C
  • Relatív páratartalom: 0–90%, páralecsapódás nélkül
  • Garancia: 1 év korlátozott gyártói garancia
Paraméterek

Paraméterek

Gyártó: Blackmagic Design
Kategória: Konverterek

Főbb paraméterek

Egyéb jellemzőkautomatikus formátumillesztés · Hangkimenet · LCD kijelző
Forrás12G SDI · IP
Cél12G SDI · IP
