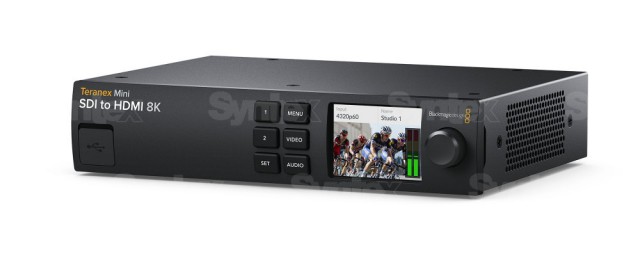

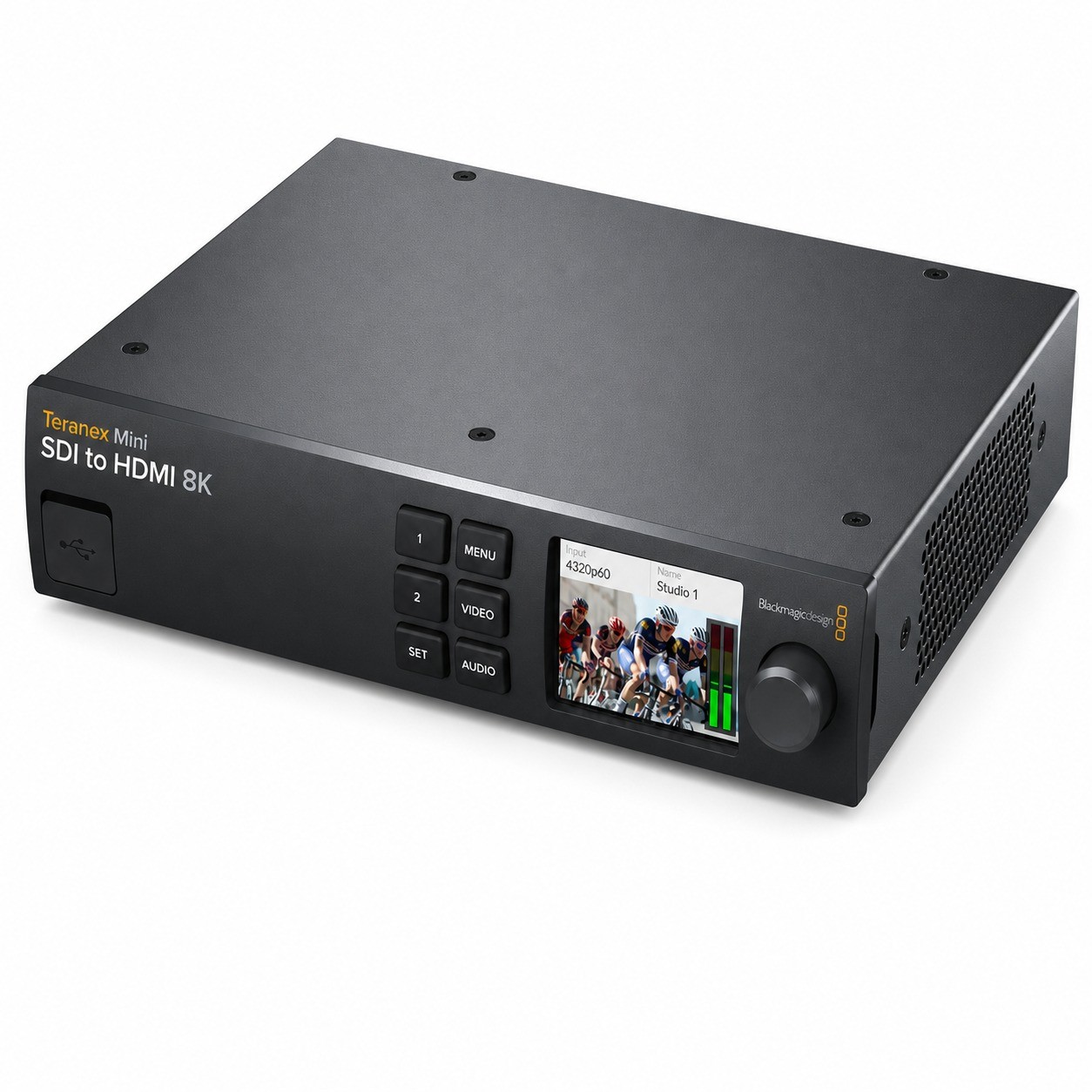

Blackmagic Design Teranex Mini SDI to HDMI 8K HDR

A Blackmagic Teranex Mini SDI to HDMI 8K HDR professzionális átalakító és monitorozó processzor, amely a Quad Link 12G-SDI jelet 8K HDMI-re alakítja egészen 4320p60-ig. HDR PQ és HLG támogatást, két képoszcilloszkópot, 33 pontos 3D LUT-ot, automatikus monitorkalibrálást és 8K–Ultra HD vagy HD lefelé konvertálást kínál, így a nagy televíziók és projektorok színhelyesen jelenítik meg az SDI jelet.

Professzionális 8K HDR monitorozás

A Teranex Mini SDI to HDMI 8K HDR a professzionális SDI jelet HDMI televíziókon és projektorokon való pontos megjelenítéshez alakítja át. Két független képoszcilloszkópot, 33 pontos 3D LUT-ot és automatikus monitorkalibrálást is kínál.

Akár 4320p60HDR PQ és HLG4× 12G-SDI bemenet4× HDMI 2.0Beépített tápegység

Quad Link 12G-SDI-ből 8K HDMI

Négy 12G-SDI bemenet fogad HD, Ultra HD, 4K és 8K jelet, mindegyik saját hurokkimenettel. Négy HDMI 2.0 kimenet egy kimenetként működik HD, Ultra HD és 4K esetén, vagy együtt 8K-hoz 60p-ig.

8K akár 60p

Dual Link vagy Quad Link 12G-SDI, automatikus váltás HD, Ultra HD, 4K és 8K között.

Két oszcilloszkóp

Waveform, RGB/YUV parade, vektorszkóp vagy hisztogram közvetlenül a képen.

33 pontos 3D LUT

Két független 10 bites RGB LUT előnézethez, korrekcióhoz és kijelzőillesztéshez.

Monitorkalibrálás

Kompatibilis USB szonda és automatikusan létrehozott korrekciós 3D LUT.

Színkorrekcióhoz, élő produkcióhoz és nagy képernyőkhöz

Az átalakító broadcast, élő produkció és filmes utómunka számára készült, ahol nagy és színhelyes SDI monitorozásra van szükség. DaVinci Resolve-ban végzett színkorrekciónál tehermentesíti a processzort és a grafikus kártyát, az ATEM Constellation 8K-hoz hasonló képkeverőkkel pedig akkorára nagyítja a multiview-t egy nagy televízión, hogy az élesség ellenőrizhető legyen.

Négy HDMI 2.0 kimenet

Az A–D HDMI kimeneteket 8K-ban együtt használja a négy HDMI bemenettel rendelkező televíziókhoz, HD, Ultra HD és 4K esetén egy kimenet is elég. A beépített 2SI–Square Division átalakítás minden monitoron helyesen jeleníti meg a 8K jelet, a quad split mód pedig több monitorból álló nagy videofalak építését teszi lehetővé.

Lefelé konvertálás a monitorhoz igazítva

Az átalakító az EDID alapján megállapítja, milyen felbontást kezel a csatlakoztatott kijelző, és ha az nem támogatja a 8K-t, automatikusan lekicsinyíti a jelet. A 8K így Ultra HD vagy HD monitoron, az Ultra HD pedig HD monitoron is megjeleníthető – a kép mindig látható, bármilyen SDI szabvány érkezik.

HDR PQ és HLG

Az átalakító a VPID statikus PQ és HLG metaadatait az ST 2108-1, ST 2084 és ST 425 szabvány szerint kezeli. Támogatja a Rec.709 és Rec.2020 színteret, valamint a DCI-P3 teljes tartományát, így elég egy kijelzőt csatlakoztatni, és máris HDR monitorozás áll rendelkezésre az SDI jelből.

Két oszcilloszkóp a képen

Két független oszcilloszkóp – waveform, RGB vagy YUV parade, vektorszkóp és hisztogram – jelenik meg a képen állítható pozícióval, mérettel és átlátszósággal. A waveform és a parade szabványos és HDR rácsozattal is rendelkezik, így a műsorszórási szabványok betartása közvetlenül a monitoron ellenőrizhető.

3D LUT és monitorkalibrálás

Két független, szabványos formátumú 33 pontos 3D LUT között az előlap 1 és 2 gombjával lehet váltani. A SpectraCal C6, X-Rite i1 Display Pro vagy Klein K10-A szonda elöl csatlakozik; kalibrálás közben az átalakító tesztábrákat küld a monitorra, és a mérés alapján korrekciós 3D LUT-ot hoz létre.

Kezelés az előlapon

A 2,2″-os színes LCD kijelző mutatja a bemeneti képet, a formátumot és a pontos hangszintmérőket VU vagy PPM karakterisztikával. Hat gomb és egy forgatógomb számítógép nélkül teszi elérhetővé a LUT-okat, a kalibrálást, az oszcilloszkópokat, a hálózatot és a hangot. Távolról az átalakító Etherneten vagy az elülső USB-C csatlakozón keresztül, a Teranex Utility alkalmazással állítható be.

Asztalra és rackbe

Asztalon az átalakító a hozzá mellékelt gumilábakon áll. Rackbe szereléshez a Blackmagic Universal Rack Shelf polc szolgál: az átalakítót a polcra kell csavarozni, majd az egész polcot a rackbe rögzíteni, az üres helyeket a polchoz adott vakpanelek takarják.

Csatlakozók

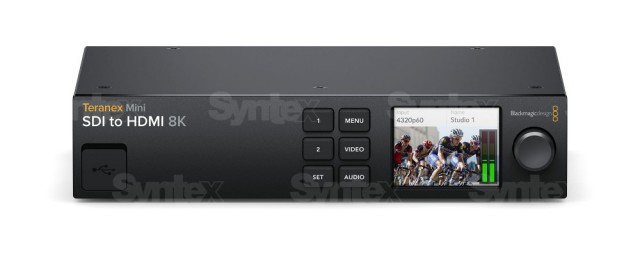

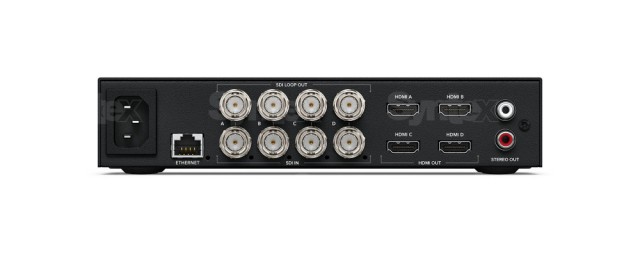

Elöl található az USB-C, a kezelőgombok, az LCD kijelző és a forgatógomb, hátul az IEC tápcsatlakozó, az Ethernet, négy 12G-SDI bemenet hurokkimenetekkel, négy HDMI 2.0 kimenet és az RCA sztereó kimenet.
