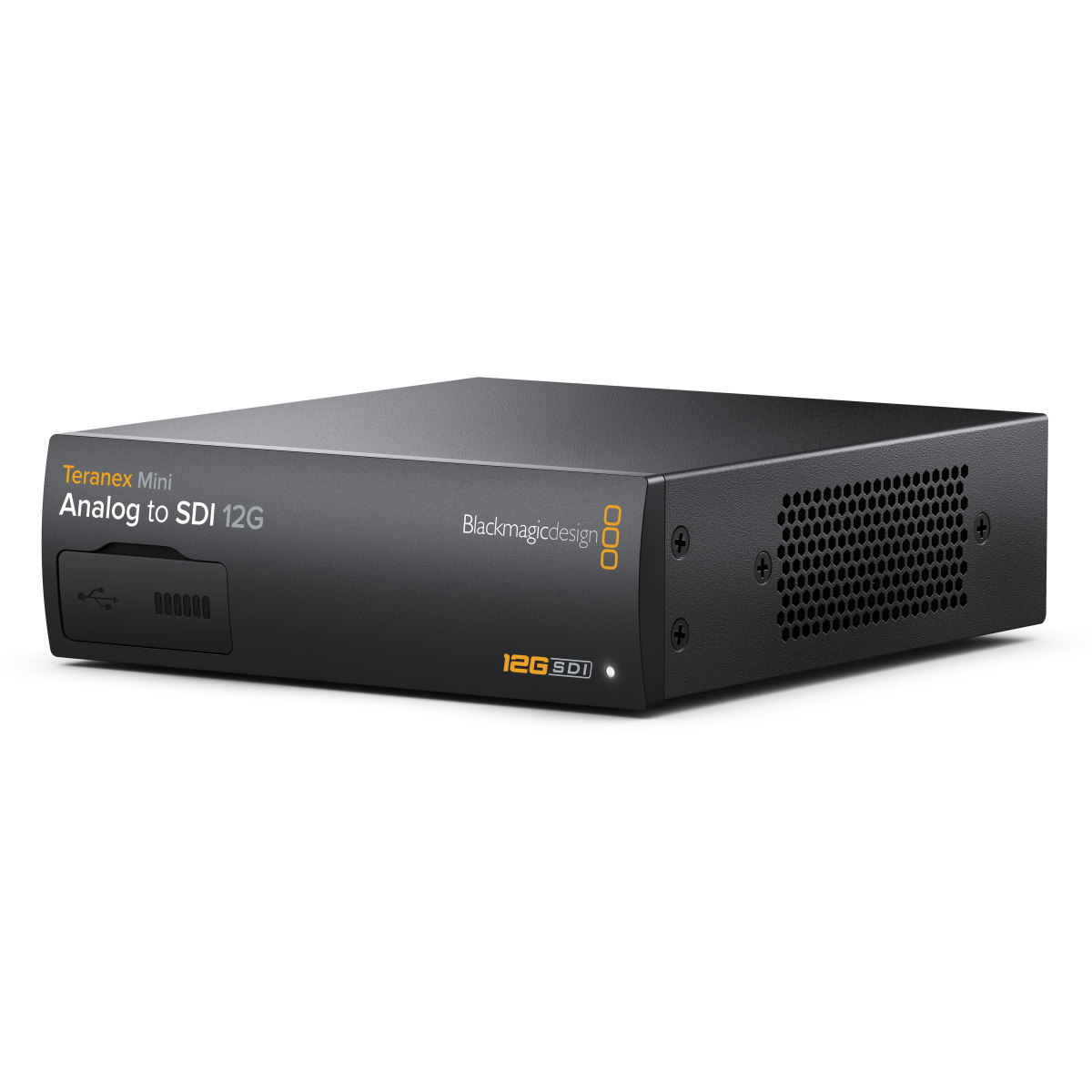

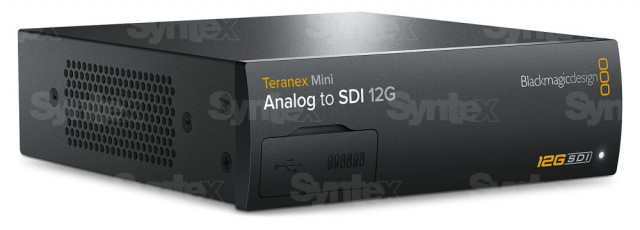

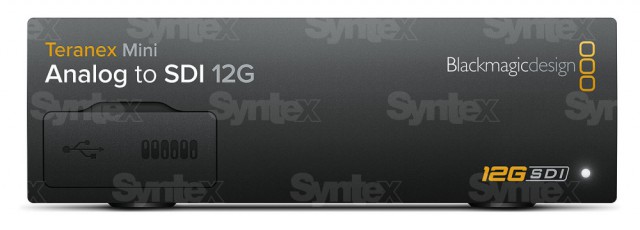

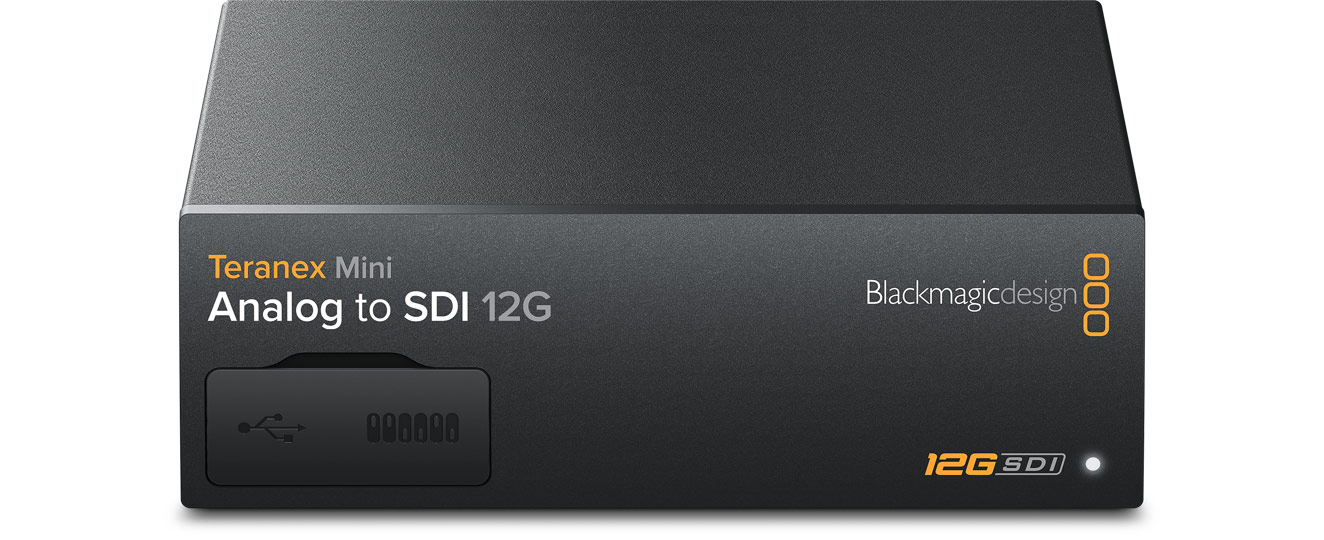

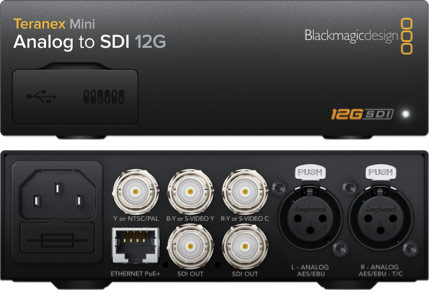

Blackmagic Design Teranex Mini Analog to SDI 12G

A Teranex Mini modellek forradalmian új vázat használnak, amelyet úgy terveztek, hogy jobban elvezesse a nagy teljesítményű 12G-SDI interfész áramkörök által termelt hőt. Az új Teranex Mini termékek az átalakítók korábbi generációinak más problémáit is orvosolják: belső tápegységgel, szabványos XLR csatlakozókkal és ergonomikus kezelőszervekkel rendelkeznek. Vonzó kialakításuk miatt alkalmasak asztali használatra is az utómunka stúdiókban, és műszeres szekrényekben is működtethetők. Kis méretüknek köszönhetően még forgatási helyszíneken is könnyen használhatóak, akárcsak az átalakítók korábbi generációi

A Teranex Mini átalakítók túlmelegedés nélkül képesek 12G-SDI jeleket kezelni, még akkor is, ha több átalakítót egymás mellé telepítenek egy rackbe szerelhető adapterbe. A 12G-SDI interfész lehetővé teszi bármely SD, HD és Ultra HD formátum kezelését akár 2160p60 felbontásig egyetlen szabványos kábelen keresztül, BNC csatlakozókkal. A 12G-SDI technológia biztosítja a kompatibilitást a hagyományos SD és HD technológiával, a szabványok közötti váltás automatikusan történik



Az új Teranex Mini egyik leginnovatívabb jellemzője az opcionális előlap, amely forgatható vezérlővel, színes LCD kijelzővel és vezérlőgombokkal rendelkezik. A Teranex Mini modellek alappanelje könnyen eltávolítható és kicserélhető az ergonomikus kezelőszervekkel ellátott Teranex Mini Smart Panelre. A panel video- és hangfelügyeletet biztosít, vagy megjeleníti az időkód- vagy videójel-szabványokat. A Teranex Mini Smart Panel nagymértékben javítja a felhasználói élményt, és azonnali visszajelzést tesz lehetővé a konverziós paraméterek beállításakor, ami különösen fontos a TV-stúdió környezetben

A Teranex Mini sorozat integrált tápegységeket is kínál, így a kevésbé megbízható külső tápegységek nem szükségesek. Minden modell integrált Ethernet interfészt is tartalmaz, amely lehetővé teszi az átalakítók központi helyről történő távvezérlését az új Converter Utility alkalmazáson keresztül Windows és Mac OS X operációs rendszerekhez. Ezenkívül ez a hálózati interfész a Power on Ethernet technológia támogatásával képes áramot is szolgáltatni az eszköznek. A PoE-támogatás teljesen kiküszöbölheti a hálózati kábelezést, vagy tartalék áramforrásként szolgálhat! Ez nagyon megkönnyíti több Teranex Mini átalakító műszeres szekrénybe történő beszerelését

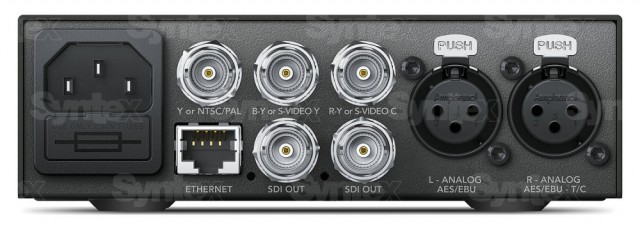

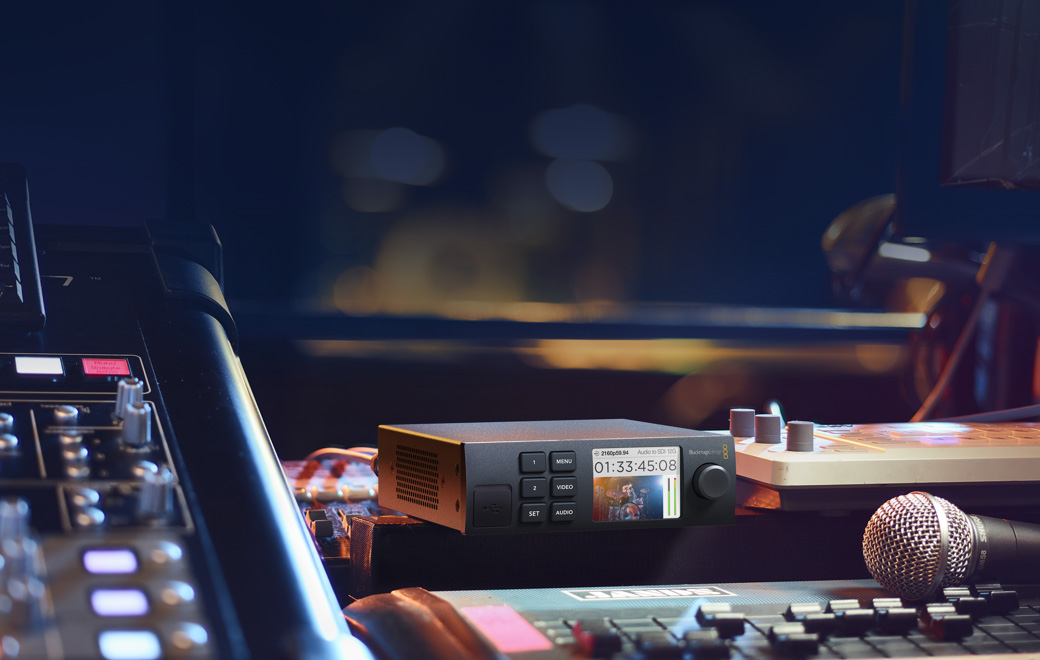

A Teranex Mini termékek szabványos XLR-csatlakozókkal is rendelkeznek a szimmetrikus hangvonalak, a digitális AES/EBU-interfészek vagy a timecode-források csatlakoztatásához. A felhasználók szabványos stúdió kábelezést használhatnak megbízható csatlakozótípussal, amely zárral rendelkezik a véletlen kábelhúzás megakadályozására. A Teranex Mini audio áramköreit teljesen újratervezték a rendkívül alacsony zajszint (több mint -115 dBFS) és a maximális hangminőség érdekében

A Teranex Mini modellek Teranex technológiát kínálnak a fel- és lefelé irányuló jelátalakításhoz. Ha például egy Teranex Mini SDI HDMI-re modellt olyan HD TV-hez csatlakoztat, amely nem támogatja az Ultra HD szabványt, az átalakító automatikusan újraszámítja a bemeneti jelet, hogy az megjeleníthető legyen. A Teranex kiváló minőségű áramköreinek és algoritmusainak köszönhetően a Teranex Mini modellek ideális eszközök a TV- és utómunka stúdiótechnikusok számára. Az SDI-bemenetek újraszinkronizálása és az alacsony jitterszint lehetővé teszi hosszabb kábelezés használatát. Az analóg tartományba történő átalakítás során a videót 12 bites pontossággal dolgozzák fel, minimális zajszintet biztosítva. A Teranex videofelbontás-újraszámítási technológiája biztosítja a maximális minőségű konverziót az SD, HD és Ultra HD szabványok között



Hat Teranex Mini átalakító modell közül választhat: SDI-ről HDMI-re, HDMI-ről SDI-re, SDI-ről analógra, analógról SDI-re, SDI-ről audio-ra és audio-ról SDI-re. Ezenkívül hat optikai interfész opció is rendelkezésre áll - Optikai HDMI-hez, HDMI optikaihoz, Optikai analóghoz, Analóg optikaihoz, Optikai audiohoz és Audio optikaihoz, amelyek egy SDI csatlakozóval és egy SMPTE-kompatibilis 12G-SDI optikai modullal rendelkeznek



A Teranex Mini 12G átalakítók legfontosabb jellemzői

• Korszerű 12G-SDI interfész SD, HD és Ultra HD szabványok támogatásával, akár 2160p60 felbontásig.
• Professzionális XLR csatlakozók.
• Beépített univerzális tápegység 90-240 V-os tartományban.
• Ethernet-port az átalakítók távoli kezeléséhez és a Power over Ethernet (PoE) technológiát támogató tartalék tápellátáshoz.
• DIP-kapcsolók az átalakítók egyszerű beállításához az opcionális Smart Panel arcmaszk használata nélkül.
• Választható előlap LCD kijelzővel és ergonomikus kezelőszervekkel.
• Elegáns, kompakt és tartós kialakítás rackbe szerelhető vagy asztali használatra.
• Egyedi hűtőrendszer csendes ventilátorokkal a megbízható és csendes működés érdekében.

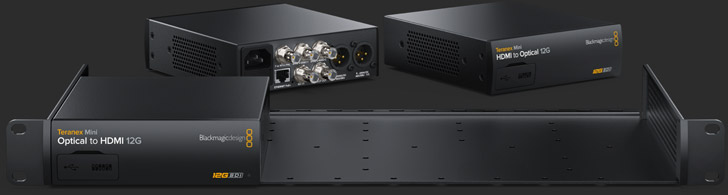

• Opcionális 1U magasságú adapter akár három konverter rackbe történő felszereléséhez



Teranex Mini SDI HDMI 8K HDR-re Teranex Mini SDI 8K HDR
A Teranex Mini SDI to HDMI 8K HDR egy fejlett megoldás a 8K videó nagyképernyős TV-k vagy projektorok használatával történő monitorozására, amely opcionális, harmadik féltől származó szondák segítségével támogatja a monitor kalibrálását is. Kimeneti megjelenítést is kínál akár két jelmérési funkcióval, beleértve a hullámforma, komponens, vektorskóp és hisztogram megjelenítést. A Teranex Mini SDI HDMI 8K HDR-re ideális a filmstúdiók és televíziós szakemberek számára, akiknek alacsony beszerzési költséggel rendelkező csúcskategóriás berendezésekre van szükségük. Az átalakító magas használati értékét a jelelőnézethez és a kényelmes paraméterbeállításhoz LCD-kijelzővel ellátott előlapi maszk is hangsúlyozza

Az előlapi LCD kijelzőn nemcsak a videó előnézet, hanem a hangmérők is megjelennek VU vagy PPM ballisztikával vagy bemeneti formátummal; a hátlapon egy Quad-Link 12G-SDI interfész található, amely támogatja a HD, Ultra HD és 8K felbontást. A Quad-HDMI bemenetekkel rendelkező 8K TV-k és projektorok számára 4 HDMI kimenet is rendelkezésre áll, és természetesen a 8K videó Ultra HD vagy HD felbontásra történő lefelé konvertálására szolgáló funkció, valamint a 2SI (2-Sample Interleave) és a Square Division formátumok közötti automatikus konverzió. A Teranex Mini SDI-HDMI 8K modell támogatja a legújabb HDR szabványokat, többek között. PQ és Hybrid Log Gamma (HLG) formátumok az ST2108-1, ST2084 és ST425 szabványok szerint, valamint a Rec.2020 és Rec.709 színterek, illetve a DCI-P3 formátum támogatása

A kép műsorszórási szabványokkal való kompatibilitásának értékeléséhez két független mérőeszköz jeleníthető meg keverési módban. A felhasználók megváltoztathatják pozíciójukat, méretüket és átlátszósági szintjüket, valamint választhatnak a hullámforma, vektorscope és RGB/YUV komponens megjelenítési funkciók közül, amelyek segítségével ellenőrizhetik a színkorrekciót és a felvétel kompatibilitását a műsorszórási szabványokkal. A fényerőszintek eloszlásának és a be- vagy kiégésnek az ellenőrzésére hisztogram-kijelző is rendelkezésre áll

A Teranex Mini SDI to HDMI 8K HDR 33 pontos 3D LUT-korrekciókat kínál, emellett lehetőség van a csatlakoztatott kijelzők kalibrálására az USB-csatlakozóhoz csatlakoztatott, harmadik féltől származó kalibráló szondák segítségével. Az átalakító elemzi és automatikusan létrehozza a 3D LUT adatokat, hogy megszüntesse a különböző monitorok közötti következetlen színmegjelenítést. Két független 3D LUT táblázat importálható és kapcsolható az előlapról. A támogatott USB kalibráló szondák közé tartozik a SpectraCal C6, az X-Rite i1 Display Pro és a Klein K10-A

Az átmenő Quad-Link 12G-SDI bemenetek támogatják az összes elterjedt videostandardot, beleértve az 50p, 59.94p-60p 720p felbontást. Az interlaced 1080i HD felbontások közé tartozik az 50i, 59.94i és 60i, a 1080p, 1080PsF és 2160p szabványok esetében pedig a 23.98 és 60 kép/mp közötti képkockasebességeket támogatja. A Cinema 2K és 4K DCI szabványok 23.98p - 60p képkockasebességtől támogatottak, a 8K módok közé tartozik a 4320p23.98, 24, 25, 29.97, 50 és 59.94. Az átalakító automatikusan konvertál a 2SI és a négyzetes osztású üzemmódok között, és támogatja az A és B szintű üzemmódokat a 3G-SDI interfészekhez, valamint a YUV vagy RGB színmodelleket az SDI-hez

A gumilábaknak köszönhetően az átalakító munkapadokra helyezhető, az opcionális Teranex Mini Rack Shelf pedig lehetővé teszi a műszeres szekrényekbe való beszerelést

Teranex Mini SDI-ről DisplayPort 8K HDR-re történő átvitel
A Teranex Mini SDI to DisplayPort 8K HDR egy fejlett megoldás a 8K videó monitorozásához DisplayPort számítógépes monitorok, például az új Pro Display XDR segítségével. A hagyományos átalakítókkal ellentétben ez a termék képes harmadik féltől származó kalibráló szondák használatára, valamint a jelmérési funkciók kimenetének megjelenítésére, beleértve a hullámformát, a hisztogramot vagy a vektoroszkópot. Ez ideális megoldás olyan filmstúdiók vagy televíziós munkahelyek számára, amelyeknek professzionális, de megfizethető videónézési megoldásokra van szükségük. További bónuszként az elegáns kialakítás, beleértve a. LCD kijelző a jel előnézetéhez és az egyszerű beállításhoz

Az elülső maszk vezérlőelemeket és egy színes kijelzőt tartalmaz, amely a videobemen lévő jelet, a hangmérőket és a videó formátumjelzőt mutatja. A hátlapon egy Quad Link 12G-SDI interfész található, amely kompatibilis a HD, Ultra HD és 8K szabványokkal. Két DisplayPort-csatlakozó is található: egy szabványos és egy USB-C stílusú az új monitorok, például a Pro Display XDR számára. A DisplayPort-csatlakozóra csatlakoztatott monitorhoz a megfelelő videojelet egy integrált videofelbontás-váltó funkció biztosítja

A HDR SDI jel előnézeti megjelenítése a kompatibilis DisplayPort monitorokon a PQ és a Hybrid Log Gamma (HLG) formátumok támogatásával lehetséges az ST2108-1, ST2084 és ST425 szabványoknak megfelelően. Az ST425 két új bitet határoz meg a VPID-ben az SDR, HLG vagy PQ átviteli jellemzőinek meghatározására. Az ST2108-1 szabvány meghatározza a statikus vagy dinamikus HDR metaadatok SDI-n keresztüli továbbításának módját. Támogatja az ST2082-10-et a 12G-SDI és az ST425-öt a 3G-SDI forrásokhoz. A Rec.2020 és Rec.709 színterek és a DCI-P3 színtér 100%-a támogatott

Két független mérőeszköz jeleníthető meg blend-in módban, hogy értékelni lehessen a kép kompatibilitását a műsorszórási szabványokkal. A felhasználók megváltoztathatják pozíciójukat, méretüket és átlátszósági szintjüket, valamint választhatnak a hullámforma, vektorscope és RGB/YUV komponens megjelenítési funkciók közül, hogy ellenőrizhessék a színkorrekciót és a felvétel kompatibilitását a műsorszórási szabványokkal. A fényerőszintek eloszlásának és a be- vagy kiégésnek az ellenőrzésére hisztogram-kijelző is rendelkezésre áll

A Teranex Mini SDI to DisplayPort 8K HDR 33 pontos 3D LUT-korrekciókat kínál, továbbá lehetőség van a csatlakoztatott kijelzők kalibrálására az USB-csatlakozóhoz csatlakoztatott, harmadik féltől származó kalibrációs szondák segítségével. Az átalakító elemzi és automatikusan létrehozza a 3D LUT adatokat, hogy megszüntesse a különböző monitorok közötti következetlen színmegjelenítést. Két független 3D LUT táblázat importálható és kapcsolható az előlapról. A támogatott USB kalibráló szondák közé tartozik a SpectraCal C6, az X-Rite i1 Display Pro és a Klein K10-A

Az átmenő Quad-Link 12G-SDI bemenet támogatja az összes elterjedt videostandardot, beleértve az 50p, 59.94p és 60p közötti 720p felbontást. Az interlaced 1080i HD felbontások közé tartozik az 50i, 59.94i és 60i, a 1080p, 1080PsF és 2160p szabványok esetében pedig a 23.98 és 60 kép/mp közötti képkockasebességeket támogatja. A Cinema 2K és 4K DCI szabványok 23.98p - 60p képkockasebességtől támogatottak, a 8K módok közé tartozik a 4320p23.98, 24, 25, 29.97, 50 és 59.94. Az átalakító automatikusan konvertál a 2SI és a négyzetes osztású üzemmódok között, és támogatja az A és B szintű üzemmódokat a 3G-SDI interfészekhez, valamint a YUV vagy RGB színmodelleket az SDI-hez

A gumilábaknak köszönhetően az átalakító munkapadokra helyezhető, az opcionális Teranex Mini Rack Shelf pedig lehetővé teszi a műszeres szekrényekbe való beszerelést

Teranex frissítés 5.0.1 (12/2016)
A Teranex 5.0.1 frissítés a Teranex Mini sorozat felhasználói számára készült. Az új szoftver a Teranex Mini termékek csendesebb működése érdekében automatikusan szabályozza a ventilátor sebességét az áramkör hőmérsékletétől függően

Teranex Update 6.1.1 (9/2018)
A 6.1.1-es verzió 3G-SDI A szintű üzemmódot és a DSLR eszközök kibővített támogatását (a Teranex Mini HDMI SDI 12G és Teranex Mini HDMI Optical 12G modellek esetében), valamint a LUT korrekció és a HDMI TV kompatibilitás javítását (Teranex Mini SDI HDMI 12G és Teranex Mini Optical HDMI 12G modellek esetében) valósítja meg.
