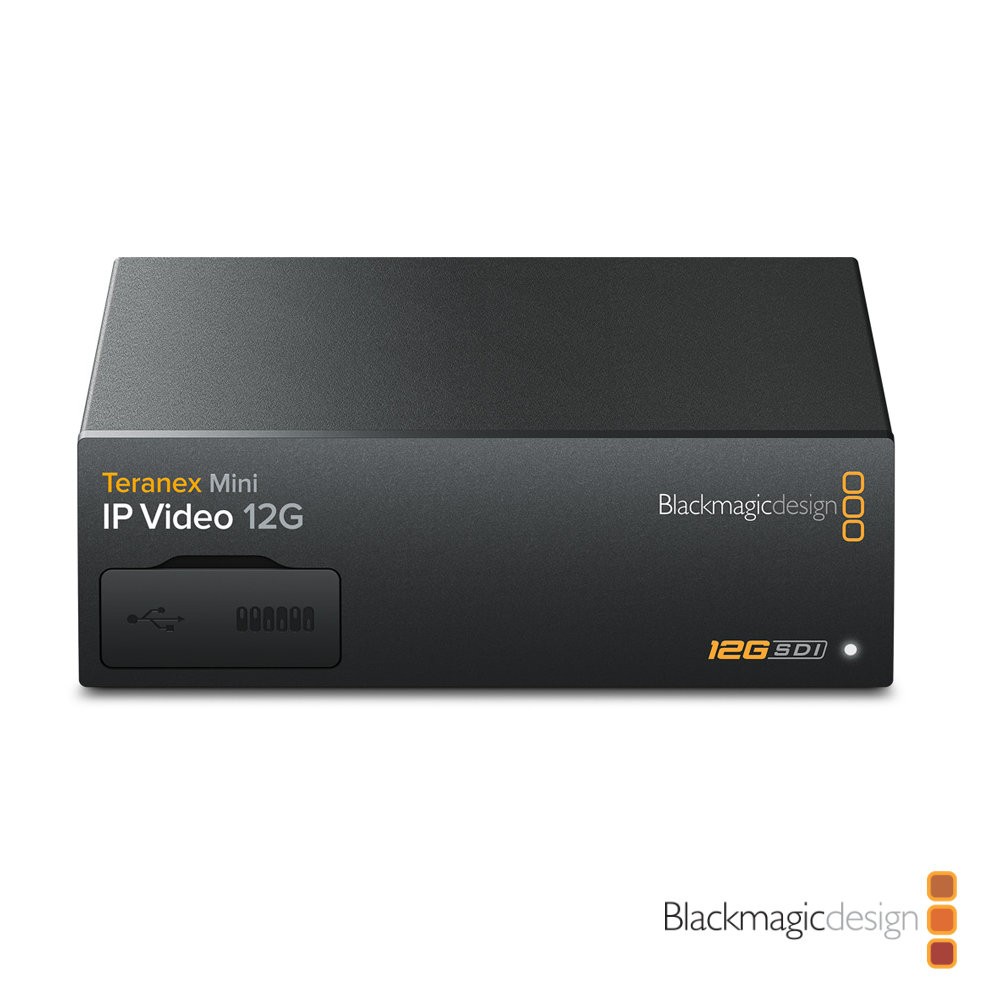

Blackmagic Design Teranex Mini IP Video 12G

Blackmagic Design Teranex Mini IP Video 12G

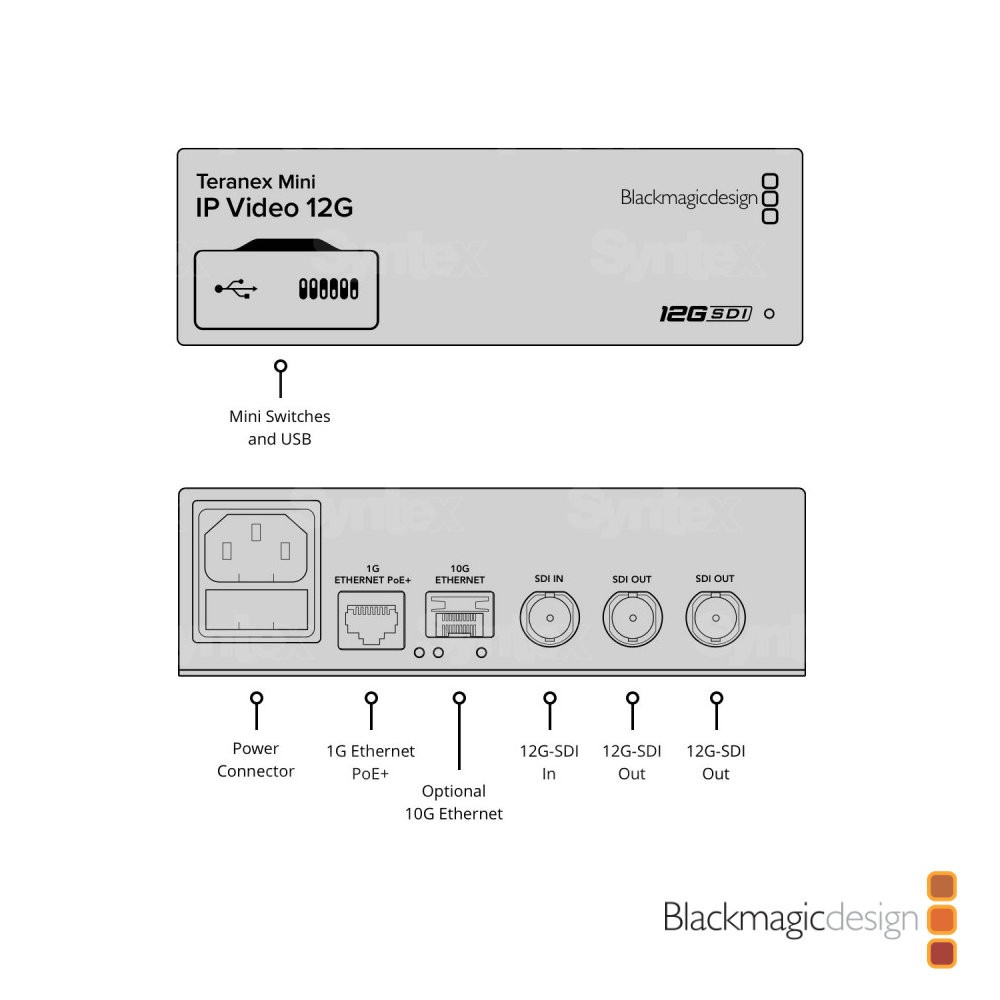

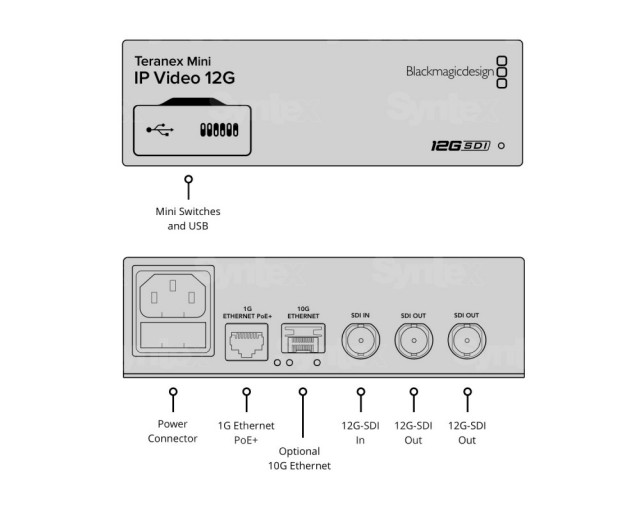

Csatlakozók
SDI videó bemenetek
1 x 10 bites HD-SDI, 6G-SDI és 12G-SDI

SDI videó kimenetek
2 x 10 bites HD-SDI, 6G-SDI és 12G-SDI

Ethernet
A gigabites Ethernet támogatja a 3G-SDI-t 1080p60-ig, TICO kódolás/dekódolás használatával. Opcionális 10G optikai adatátviteli ethernet, amely TICO kódolással/dekódolással akár 2160p60-ig támogatja az Ultra HD-t.

Több sebességű támogatás
HD-SDI, 6G-SDI vagy 12G-SDI automatikus felismerése.

Frissítések
USB 2.0 nagysebességű (480Mb/s) interfész vagy Etherneten keresztül.

Konfiguráció
Ethernet vagy USB 2.0 a firmware frissítéséhez és az IP-cím beállításához.

Reclocking
Minden SDI-kimeneten automatikus váltás a nagyfelbontású, 6G-SDI vagy 12G-SDI videó között.
Szabványok
HD videó szabványok
720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
2K videó szabványok
2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI
2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI
Ultra HD videó szabványok
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60, 2160p60
4K videó szabványok
4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI
SDI-megfelelőség
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 310M, SMPTE 425M A és B szint, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1, SMPTE 2082-10, ITU-R BT.656 és ITU-R BT.601.
SDI videó sebességek
Az SDI videobemenet átkapcsolható nagy felbontás, ultra nagy felbontás és 4K között. Az SDI átkapcsolható 1,5 Gb/s HD-SDI, 3G-SDI, 6G-SDI és 12G-SDI között.

SDI-videó mintavételezés
4:2:2 plusz 4:4:4:4 akár 4K DCI 30p-ig

SDI hangmintavételezés
Televíziós szabványos 48 kHz-es és 24 bites mintavételi frekvencia.

SDI színpontosság
10 bites 4:2:2 és 4:4:4:4

SDI színtér
YUV vagy RGB a bemenetekhez, YUV az SDI-kimenetekhez.

SDI automatikus kapcsolás
Automatikusan választ a HD-SDI, a 6G-SDI és a 12G-SDI között.

SDI metaadatok támogatása
Az SMPTE 352M szerinti videonyeremény-azonosító kiegészítő adatok.

Megjelenítés
Opcionális Teranex Mini Smart Panel 2,2 hüvelykes LCD kijelzővel a menübeállításokhoz.

Szoftver
Szoftveres vezérlés
Blackmagic IP Video Setup és Videohub Router Control szoftver SD-kártyán Windows és Mac operációs rendszerekhez.

Belső szoftverfrissítés
A mellékelt frissítő alkalmazáson keresztül.

Operációs rendszerek

Mac 10.15 Catalina,
Mac 11.1 Big Sur vagy újabb.Windows 10, 64 bites.

Beállítások
Vezérlés

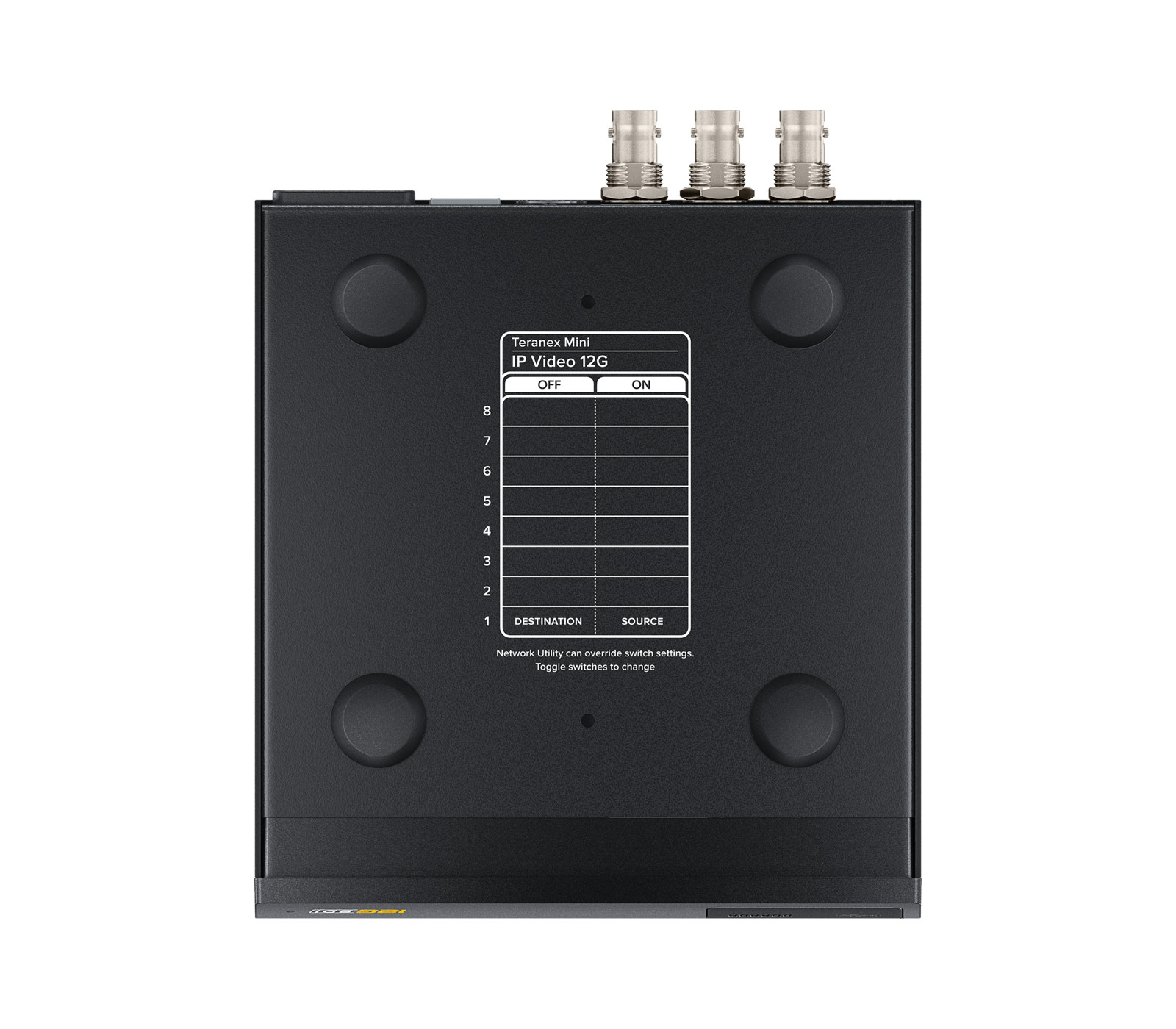

Beépített kapcsolók, beállítási szoftver segédprogram, vagy opcionális, előlapi Teranex Mini Smart Panel LCD kijelzővel, forgatógombbal és hat beállítási gombbal.

Tápellátás
Tápegység
IEC hálózati kábel szükséges. 100 - 240V AC bemenet.

Tápellátás meghibásodás elleni védelem
A beállítások megőrződnek és azonnal visszaállnak bekapcsoláskor.

Tápellátás Ethernet-en keresztül
PoE+ (power over Ethernet) segítségével 48V DC-n keresztül is táplálható.

Fogyasztás
16 watt
