Blackmagic Design ATEM Production Studio 4K

Az ATEM Production Studio 4K az első olyan stúdiómixer, amely támogatja az Ultra HD felbontást, a 6G-SDI interfészt és a 4K jelátvitelt HDMI-n keresztül. Akár nyolc SD, HD vagy Ultra HD 4K kamerát, lemezfelvevőt és számítógépet is csatlakoztathatnak élő produkcióhoz. Az ATEM Production Studio 4K tartalmazza a professzionális mixerektől elvárt összes funkciót, beleértve az átmeneteket, a hangkeverőt, a multiwiever funkciót stb.

Professzionális funkciók élő adásokhoz
Az új ATEM Production Studio 4K lehetővé teszi a felhasználók számára, hogy akár nyolc SD, HD vagy Ultra HD 4K videokamerát, lemezfelvevőket és számítógépeket csatlakoztassanak élő produkcióhoz. Az ATEM Production Studio 4K tartalmazza a professzionális videokapcsolóktól elvárt összes funkciót, beleértve a billentyűzést, az átmeneteket, a hangkeverőt, a több nézet funkciót stb., de további előnye, hogy támogatja a 6G-SDI és a HDMI 4K videót



Az ATEM Production Studio 4K lehetővé teszi az Ultra HD anyagokkal való munkát, és az Ultra HD és 6G-SDI szabványok támogatásával felszerelt HyperDeck Studio Pro felvevővel együtt átfogó megoldást kínál a rendkívül nagy felbontású anyagok rögzítéséhez. Egy ilyen megoldás fontos eseményeket rögzíthet jövőbiztos TV formátumban, és ideális koncertek, sportesemények, színházi előadások, konferenciák és más élő produkciók rögzítésére

Porpora Ultra HD 4K
Az Ultra HD 4K videó a hagyományos HD szabványok felbontásának négyszeresét használja, minden egyes képkocka 3840 x 2160 pixeles. Az új 6G-SDI és HDMI 4K szabványok zökkenőmentesen kezelik az Ultra HD 4K videót, és lehetővé teszik az összes kamera egyetlen kábellel történő csatlakoztatását. Még Ultra HD 4K anyagokkal való munka esetén is minden bemenethez tartozik egy szinkronizáló eszköz, amely megkönnyíti a genlock nélküli jelforrásokkal, például számítógépekkel való munkát. A készülék HD-SDI kimenettel is rendelkezik, HD-ba történő lefelé konvertálással. Ez a funkció ideális, ha a kapcsoló Ultra HD formátumokban dolgozik, de HD kimenetre is szükség van

Elegáns és kompakt kialakítás

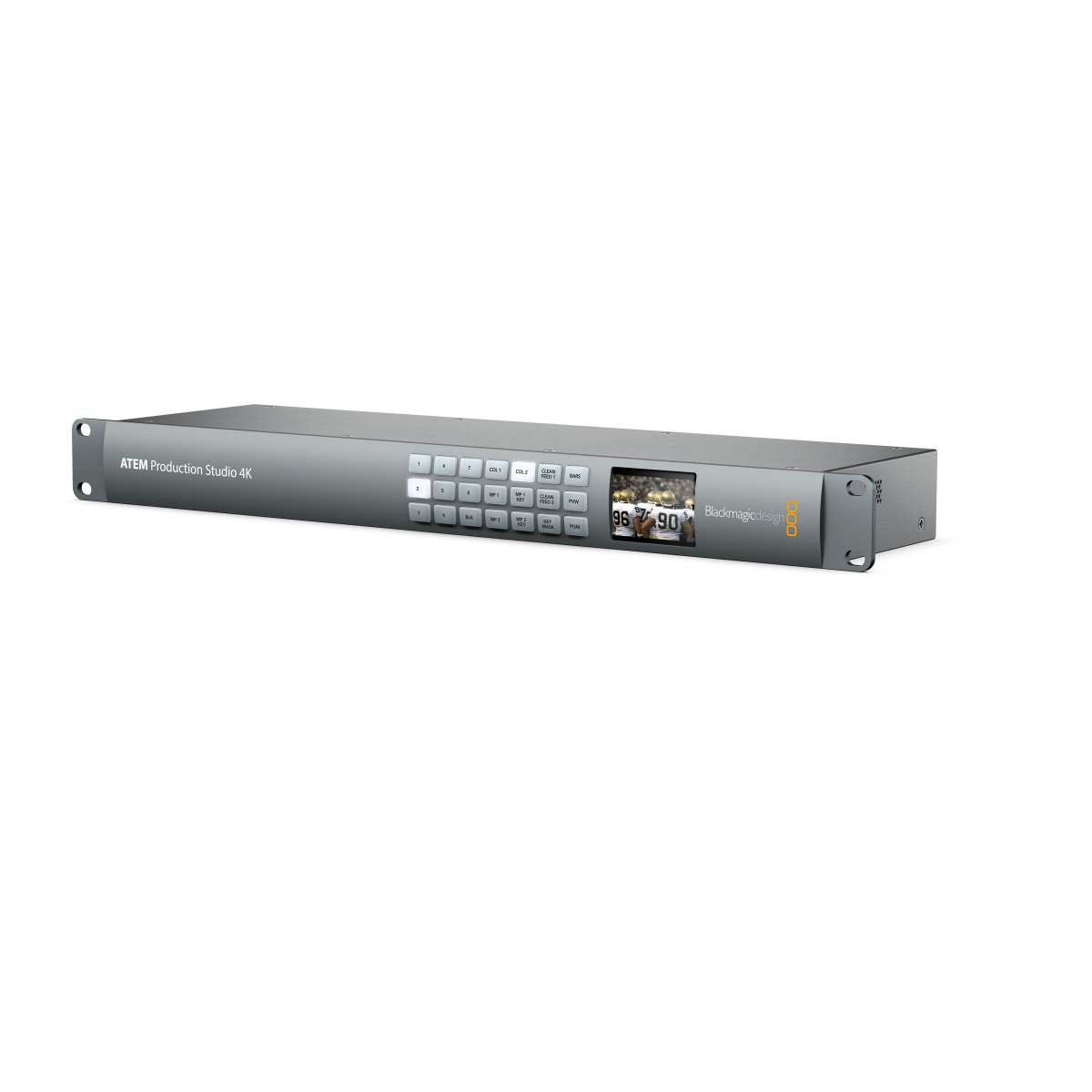

Az ATEM Production Studio 4K termék egy elegáns, alumíniumötvözetből készült előlappal ellátott vázba van beépítve. Az előlapon található billentyűzet lehetővé teszi a kiegészítő kimenetek kiválasztását, míg egy kis LCD-kijelzőn ellenőrizhető azok állapota. A készülékhez tartozik az ATEM Software Control Panel alkalmazás Mac OS és Windows operációs rendszerre is, amely a kapcsoló teljes körű vezérlését biztosítja laptopról vagy munkaállomásról. A szoftver teljes mértékben szabályozhatja az átmeneteffekteket, a billentyűket, a virtuális hangpultot és egyéb paramétereket. A hardveres vezérlőpanelekkel dolgozni kívánó felhasználók kiegészíthetik a készüléket az ATEM 1 M/E Broadcast Panel vagy az ATEM 2 M/E Broadcast Panel termékekkel



Multi View monitorozás
Az ATEM Production Studio 4K támogatja a több nézet funkciót a jelforrások egyetlen SDI-monitoron vagy HDMI TV-n történő megfigyeléséhez, ami jelentős költség- és helymegtakarítást jelent az egyes jelforrások külön miniatűr monitoron történő előnézetéhez képest. A több nézetű kimenet lekonvertálva van HD-re, így normál HD monitorok vagy TV-k használhatók, még akkor is, ha Ultra HD 4K videóval dolgozol! A több nézet funkció megjeleníti a 8 különböző bemenetről, előnézetből és a fő kimenetről érkező jelet

Kreatív átmeneti effektek
Az ATEM Production Studio 4K a hasonló professzionális switcherekhez hasonlóan kiváló minőségű átmeneteket kínál, de Ultra HD 4K felbontásban! Ezen kívül a felhasználók gyakorlatilag minden átviteli attribútumot szabályozhatnak. Az ATEM Production Studio 4K két médialejátszóval rendelkezik, amelyek akár húsz elmentett állóképet is tartalmaznak teljes Ultra HD 4K felbontásban, beleértve az átlátszóságot is. Ezek a lejátszók ideálisak logók és egyéb grafikák beillesztésére. Egy Photoshop plug-in is rendelkezésre áll, amellyel a felhasználók közvetlenül a Photoshopból tölthetnek fel grafikákat a Switcherbe. Több grafikai réteg beillesztéséhez az ATEM Production Studio 4K egy upstream (USK) és két downstream (DSK) billentyűzetet biztosít. Az upstream billentyűzet tartalmaz funkciókat színes, lineáris és egyéb billentyűk létrehozására



Hangkeverő
Az integrált hangkeverő lehetővé teszi a kamerákból származó beágyazott HDMI és SDI hang, valamint az XLR vagy szimmetrikus bemenetekről származó külső hangforrások feldolgozását. A felhasználók közvetlenül keverhetik a hangbemeneteket vagy a videokapcsolási funkciók által már feldolgozott hangot. Az analóg audiobemenetek ideálisak mikrofonok, keverőpultok vagy zenelejátszók csatlakoztatására

Stabil működés
Az olcsó, számítógépeket használó kapcsolókkal ellentétben, amelyek az operációs rendszer összeomlásakor letiltják a videokimenetet, az ATEM Production Studio 4K kapcsoló robusztus rendszerrel rendelkezik, amely megfelel az ipari szabványoknak, és garantálja a maximális működési megbízhatóságot. Még áramkimaradás vagy az egyik vezérlőpanel rendszerösszeomlása esetén is garantáltan van videojel az ATEM Production Studio 4K kimenetén. Az előlapon található segédkapcsolókkal a segédkimenetek kapcsolhatók, amíg a számítógép ismét üzemkész állapotba nem kerül

ATEM szoftverfrissítés 4.1
Az ingyenes ATEM Software Update 4.1 (2013. júliustól) tartalmazza az ATEM switcher beállításainak egészét vagy egy részét tartalmazó mentési és visszahívási funkciókat, valamint a 23,98, 24, 25, 29,97, 50 és 59,94 képkockasebesség támogatását 1080p módban az ATEM Production Studio 4K modellen. Az új progresszív képkocka módok lehetővé teszik a felhasználók számára, hogy 1080p progresszív videóformátumokkal dolgozzanak 23,98, 24, 25, 29,97, 50 és 59,94 képkockasebességgel. Ezáltal az ATEM Production Studio 4K a HD eszközök szélesebb körével kompatibilis, beleértve a fogyasztói HDMI és professzionális SDI kamerákat, routereket, médiaszervereket stb. Az ATEM 4.1 szoftver lehetővé teszi az ATEM Production Switcher család bármely termékének beállításainak mentését és rögzítését is. A beállítások mentésére szolgáló funkció háromféleképpen használható - a felhasználók menthetik/feltölthetik a teljes készülékbeállításokat, menthetik, majd a beállításoknak csak egy részét hívhatják vissza, vagy a teljes mentett beállítások egy részét hívhatják vissza. A felhasználók például csak a színmeghatározó beállításait tölthetik be anélkül, hogy a készülék más alrendszereit befolyásolnák



Makrók
Az éles termelés során a felhasználók előre nem látható komplikációkkal szembesülhetnek. Az új makróparancs-rendszer (a 2015 februárjában bevezetett 6.3-as szoftververzióból) lehetővé teszi összetett parancskészletek létrehozását és későbbi előhívását egyetlen gombnyomással, lehetővé téve az operatív reagálást bármilyen helyzetre az élő adás során. Ilyen például a chroma-kulcsok és a hátterek beállítása az egyes kamerákhoz, amely a szerkesztés pillanatában aktiválódik. Ily módon a billentyűzési funkciók korlátai megkerülhetők a nagyon bonyolult jelenetek rendezésével. Például összetett virtuális stúdiókban több mint egy tucatnyi kameranézet is használható, és minden egyes kamerához hozzárendelhető egy adott makró, még akkor is, ha a rezsikamera nem rendelkezik megfelelő számú billentyűmodul beépítésével. A makrók tartalmazhatnak videóforrások, grafikák, médiatárkapcsolatok, billentyűzethatások, hangkeverő- vagy kamerabeállítások, sőt időbeli késleltetések közötti átkötéseket is, így a makrók animációk létrehozására is használhatók. A felhasználók nagyon összetett parancssorozatokat automatizálhatnak, hogy olyan kifinomult effekteket hozzanak létre, amelyek egyébként kivitelezhetetlenek lennének. Ha egy makró elkészült, egyetlen vezérlőpanel gomb megnyomásával hívható elő. A makrókat a Windows és Mac OS X szoftver vezérlőpanelén vagy az ATEM 1 M/E és 2 M/E hardverkonzolokon keresztül lehet létrehozni. A makrók másolhatók más overheadekre is a stúdiókon belüli maximális munkakonzisztencia érdekében. A makrók további egymásba ágyazott makrókat tartalmazhatnak a rendkívül összetett beállítások érdekében, és XML-fájlként kerülnek mentésre a könnyű szerkesztés érdekében

Az ATEM Production Studio 4K főbb jellemzői:

• Professzionális stúdióváltó médialejátszókkal, billentyűzéssel, átmeneti effektekkel és egyebekkel.

• Gyorsan tud váltani az SD, HD és Ultra HD videóformátumok között.

• Integrált több nézet funkció az összes kamerakimenet, jelelőnézet és kimenet egyidejű megjelenítéséhez HD-SDI és HDMI kijelzőkön.

• Összesen 8 bemenet, köztük 4 SDI/HD-SDI és 4 HDMI. Minden bemenet támogatja az automatikus újraszinkronizálást.

• 1 6G-SDI kimenet, 1 HDMI 4K kimenet és 1 lefelé konvertált HD-SDI kimenet.

• Integrált tároló 20 RGBA állókép számára. Egy Photoshop plug-in is tartozik hozzá.

• Egy pár médialejátszó és billentyűzet lehetővé teszi a grafikák rétegzését.

• Különböző típusú átmenetek, beleértve a szabványos SMPTE-t is.

• 1 upstream és 2 downstream billentyűzet.

• 1 kiegészítő kimenet előlapi kapcsolással és előnézeti előnézettel.

• Az integrált hangkeverő lehetővé teszi a beágyazott hang és a különálló forrásokból származó hang keverését.

• Két szimmetrikus analóg bemenet XLR-csatlakozókon és 1 Cinch bemenet a fogyasztói technológia csatlakoztatásához.

• Hangkeverő kimenet XLR-csatlakozókon és SDI/HDMI videokimenetek.

• Integrált fekete sáv generátor, színes sáv generátor, két színgenerátor és két médialejátszó.

• Ethernet interfészen keresztül csatlakoztatott vezérlőpanel. Vezérlőszoftver Mac OS és Windows operációs rendszerekhez is mellékelve.

• Kompatibilis az összes ATEM sorozatú hardveres vezérlőpanellel.

• Szinkronizáló bemenetek (Black Burst és Tri-Sync a HD jelhez).

• Kompakt kialakítás 1U rack magassághoz.

ATEM kamera vezérlés
Eddig a kamerák felülről történő távvezérlésének lehetősége a legnagyobb tévéstúdiók sajátja volt. A 2014 májusában megjelent új ATEM Camera Control frissítéssel az ATEM overhead sorozathoz a kamerák egy új nyílt protokollon és szabványos videokábeleken keresztül vezérelhetők. A Blackmagic Studio Camera nem csak a CCU szabványon keresztül vezérelhető, hanem a DaVinci Resolve-ból vett elsődleges YRGB színkorrekció beépített funkcióival is! Így a rekorder nemcsak a klasszikus kamerabeállítások, például a fókusz vagy a rekeszérték felett rendelkezik, hanem a kép színvisszaadása felett is, a hagyományos színkorrektorok stílusában az YRGB színtérben a gamma vagy az erősítés beállítási funkcióinak köszönhetően. A DaVinci Resolve professzionális videószín-szerkesztő szoftver használatában jártas felhasználók az élő feldolgozáshoz is felhasználhatják tudásukat. Az új ATEM Camera Control szoftver színkorrekciókkal nemcsak azt teszi lehetővé, hogy az egyes kamerák színei tökéletesen illeszkedjenek a helyszínen, hanem azt is, hogy időben reagáljon a környezeti fényviszonyok változásaira, ami a kültéri közvetítéseknél gyakori probléma. Természetesen a valós idejű színkorrekciós funkciók kreatívan is használhatók, például zenei videók készítésekor

Az ATEM Camera Control fő jellemzői

• Akár 20 kamera is vezérelhető.
• YRGB színkorrekciók a DaVinciből, beleértve a gamma vagy erősítés beállítási funkciókat.
• Klasszikus CCU-stílusú kameravezérlés.
• Távoli erősítésszabályozás.
• Távoli zársebesség-szabályozás.
• Durva rekeszbeállítás.
• Távoli fehéregyensúly-beállítás.
• Távoli fókuszvezérlés.
• Távoli rekeszvezérlés.
• A vezérelt kamera kimenetének megjelenítése az Aux. Felsővezetékek a színkorrekciók helyi ellenőrzéséhez.
• "On Air" jelzés közvetlenül a felhasználói felületen.
• Lehetőség a funkciók zárolására a maximális üzembiztonság érdekében.
