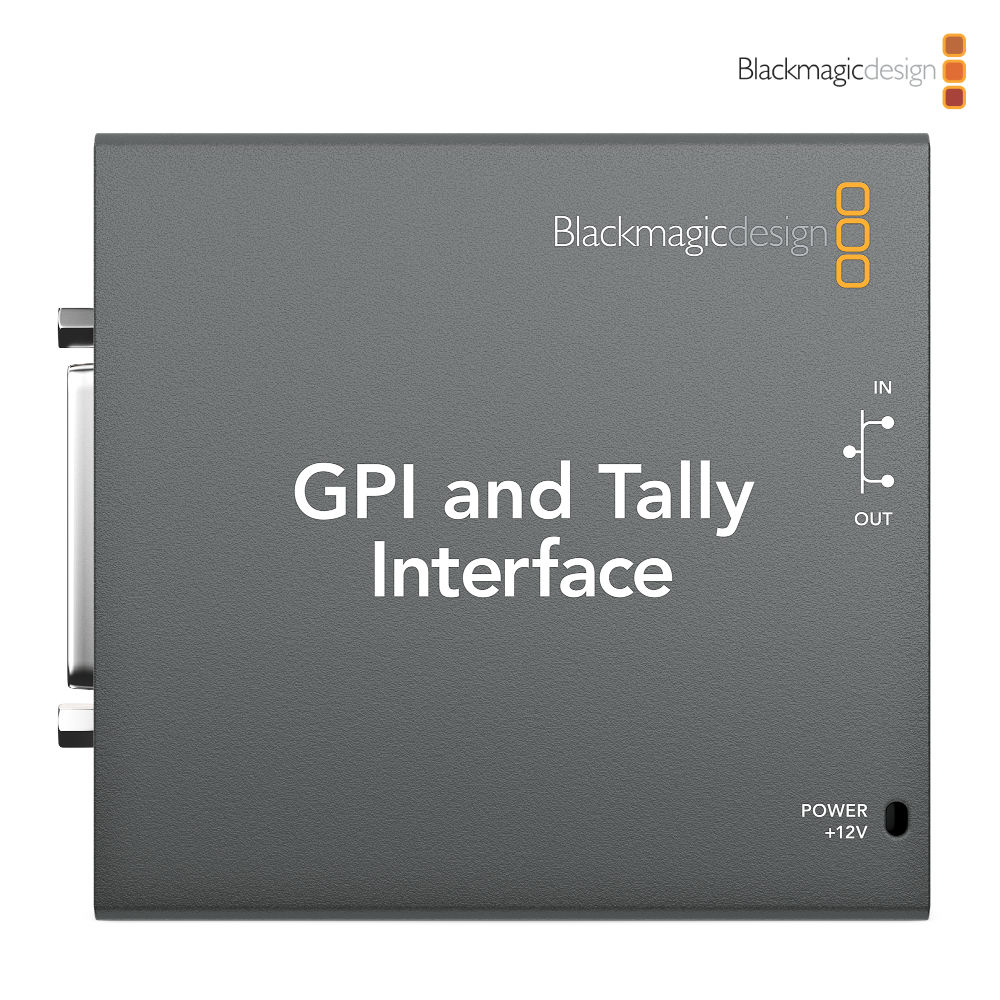

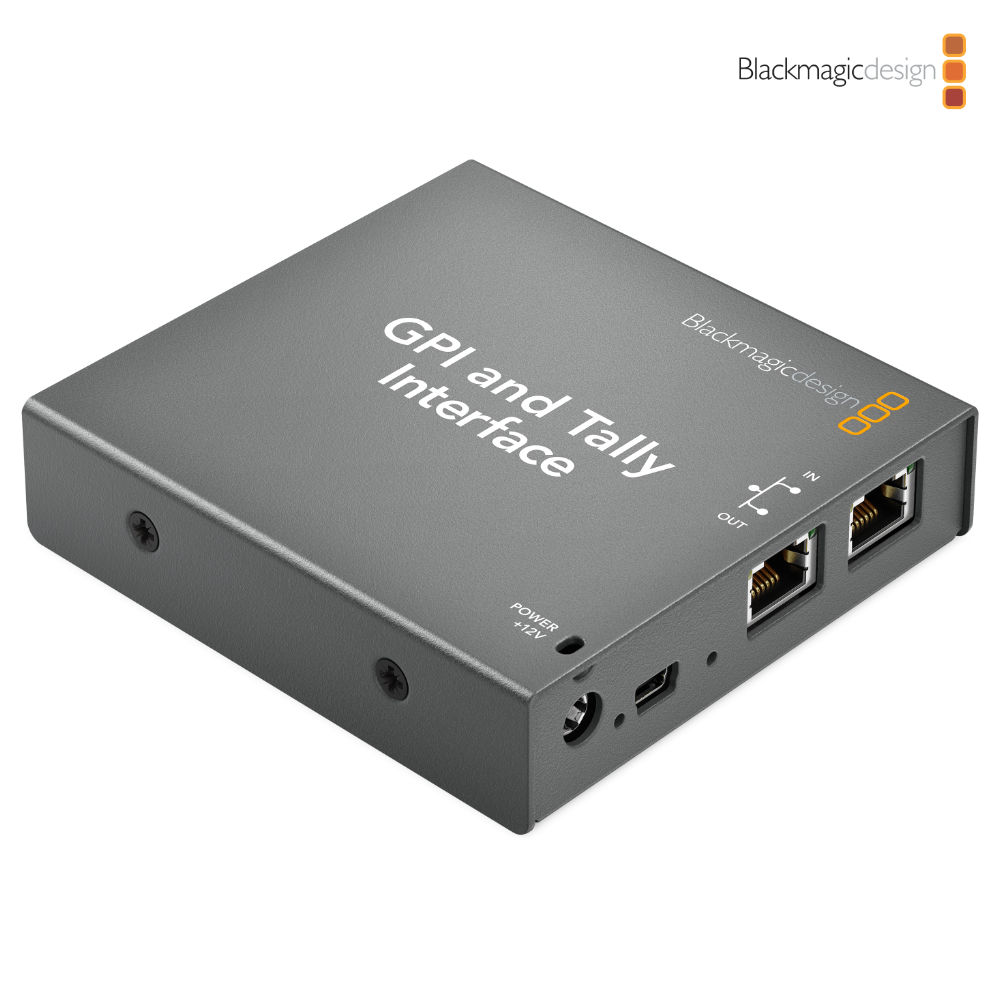

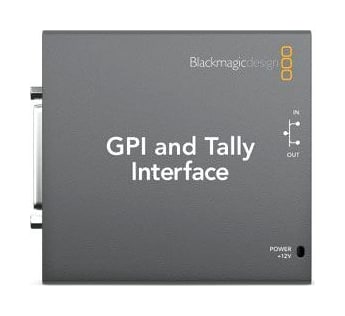

Blackmagic Design GPI and Tally Interface

Adja hozzá a Blackmagic Design GPI és Tally Interfacemodulját ATEM kapcsolóihoz. A nyolc jelkapcsolóval (Tally) "on-air" státuszt küldhet a kameráknak, a lejátszó szervereknek és a monitoroknak, így minden operátornak áttekintése lesz arról, hogy melyik kamera készíti az aktuális adásképet. Ha több jelérintkezőre van szüksége, egyszerűen csatlakoztasson további GPI- és Tally-interfész modulokat Etherneten keresztül

Nyolc jelzőport

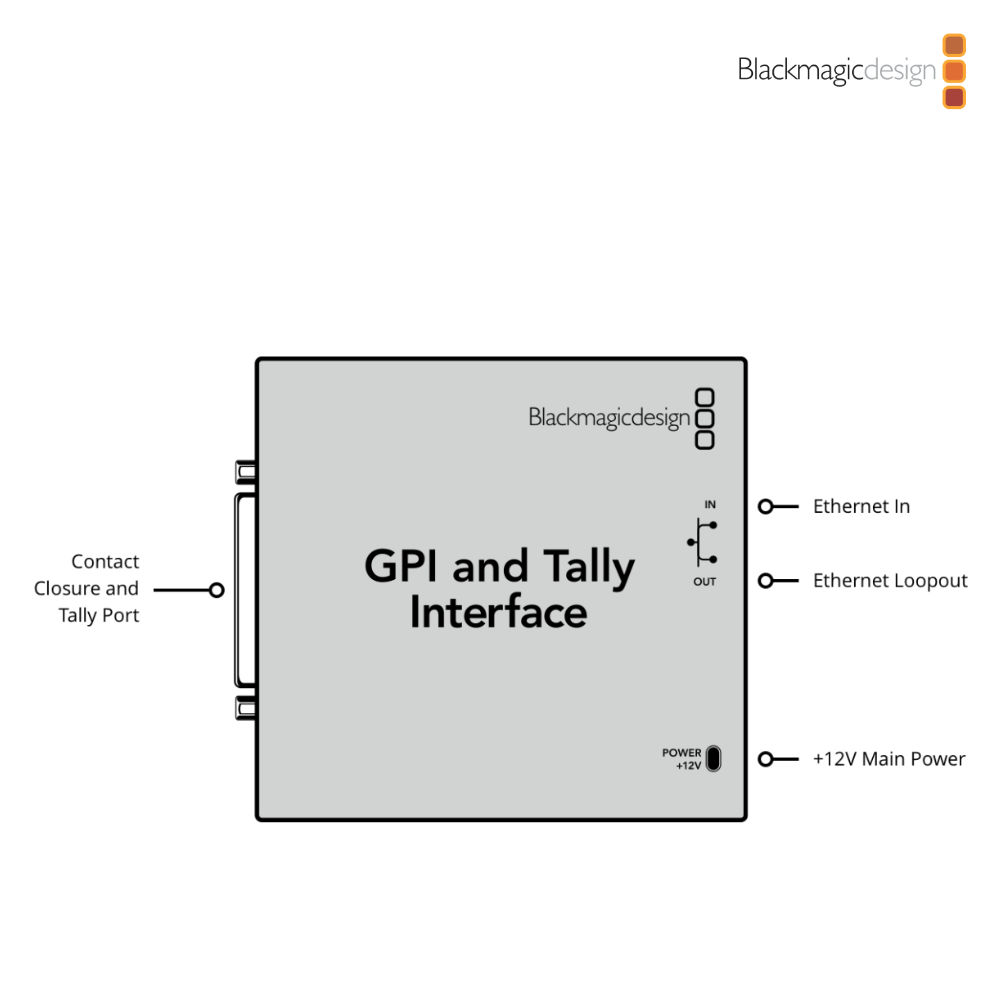

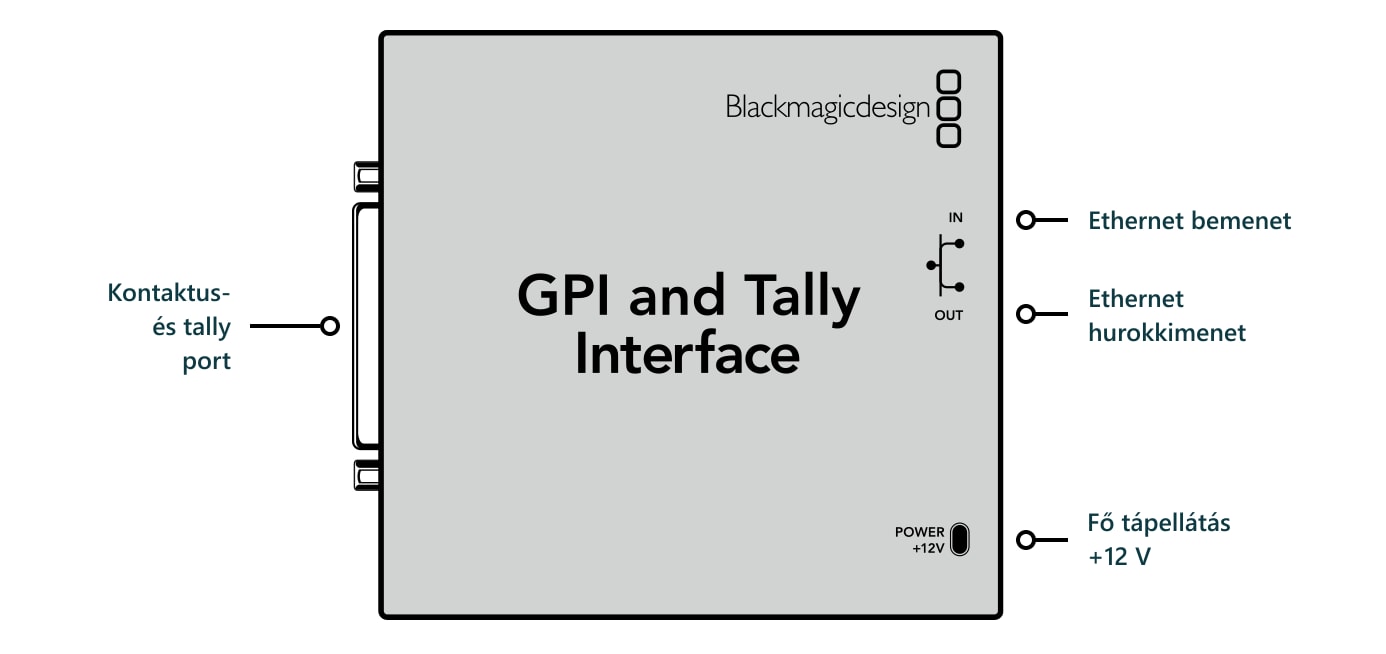

A Blackmagic Design GPI és Tally interfészegy Ethernet-eszköz, amely nyolc reléérintkezőkkel ellátott kimenetet biztosít a felülvilágítás jelzésére. Az ATEM sorozatú kapcsolók az Ethernet hálózaton keresztül küldik a Tally jeleket az ugyanarra a hálózatra csatlakoztatott GPI és Tally interfész modulokhoz. A GPI és Tally Interface modulhoz csatlakoztatható egy olyan videokészülék, amely támogatja az érintkezési kapcsolat jelzési szabványát, mint például a Blackmagic Design SmartView Duo vagy SmartView HD termékek (break-out kábel segítségével; nem tartozék)



ATEM sorozatú kapcsolókhoz

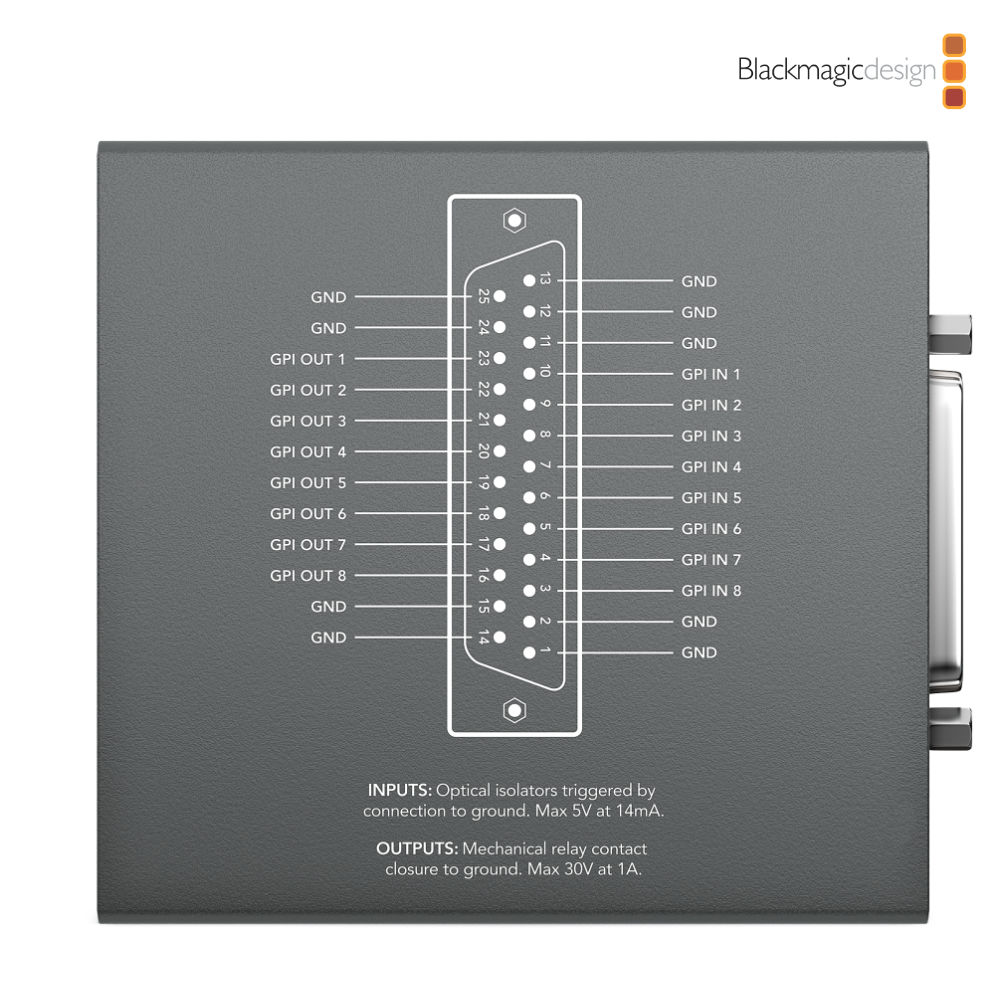

AGPI és Tally Interfaceegységhez legfeljebb nyolc eszköz csatlakoztatható . Egy modul szükséges az ATEM 1 M/E Production Switcher , az ATEM Production Studio 4K vagy az ATEM Television Studio működéséhez. Az ATEM 2 M/E Production Switcher 16 bemenetével két egységre van szükség. A GPI bemenetek optikailag szigeteltek, és 14mA-nál legfeljebb 5V-os feszültséget támogatnak. A kimenetek reléérintkezők, amelyeket úgy terveztek, hogy legfeljebb 30 V-ot kapcsoljanak 1A áram mellett
