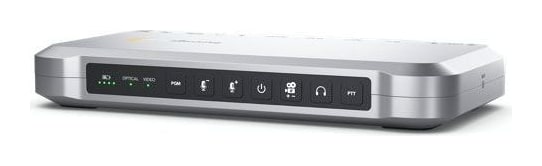

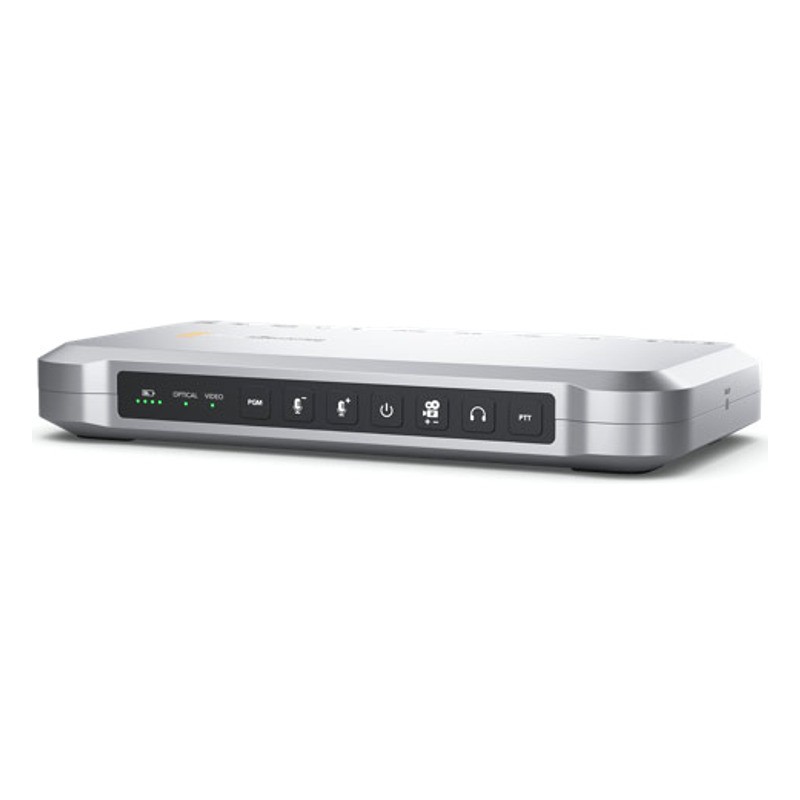

Blackmagic Design ATEM Camera Converter

Az ATEM Camera Converter a kamera SDI vagy HDMI jelét single mode optikai szálra alakítja, és közben továbbítja a program-visszajelet, a talkbacket és a tallyt is. A belső akkumulátoros, övcsipeszes, strapabíró alumíniumház közvetlenül a kameraállásra való, párja a vezérlőteremben az ATEM Studio Converter.

Kamera, visszajel és kommunikáció egy szálon

Kamera melletti átalakító élő produkciókhoz ATEM keverőkkel: kép a vezérlőterembe, program-visszajel az operatőrnek, talkback és tally egyetlen optikai kábelen akár 45 km-re.

SDI + HDMILC optikaTalkback + tallyBelső akkumulátor

Optikai kábel rézvezeték helyett

Az optika a kamera és a vezérlőterem közötti távolságot messze a réz SDI lehetőségein túlra növeli. A kábelek könnyen beszerezhetők és olcsók – ugyanaz a típus, mint a számítógépes hálózatokban –, az átalakítók pedig megfelelnek a SMPTE szabványnak (1310 nm).

Program-visszajel

Az SDI és HDMI kimeneteken a keverő programjele van, így az operatőr a saját monitorán látja az adásképet.

Talkback

A vezérlőteremmel való kommunikáció a beágyazott SDI hang 15. és 16. csatornáján fut. Elég egy átlagos mikrofonos fejhallgató, amilyet számítógéphez és telefonhoz használnak.

Tally

Az átalakító fogadja a tallyt az ATEM keverőtől, és piros LED-del jelzi az élő képet, így az operatőr tudja, mikor van adásban a kamerája.

Hang a kamerától

Két szimmetrikus, mikrofonszintű 6,35 mm-es TRS bemenet közvetlenül a kameraállásról küldi a kommentárt vagy a zörejeket az SDI vagy HDMI bemenet hangja helyett.

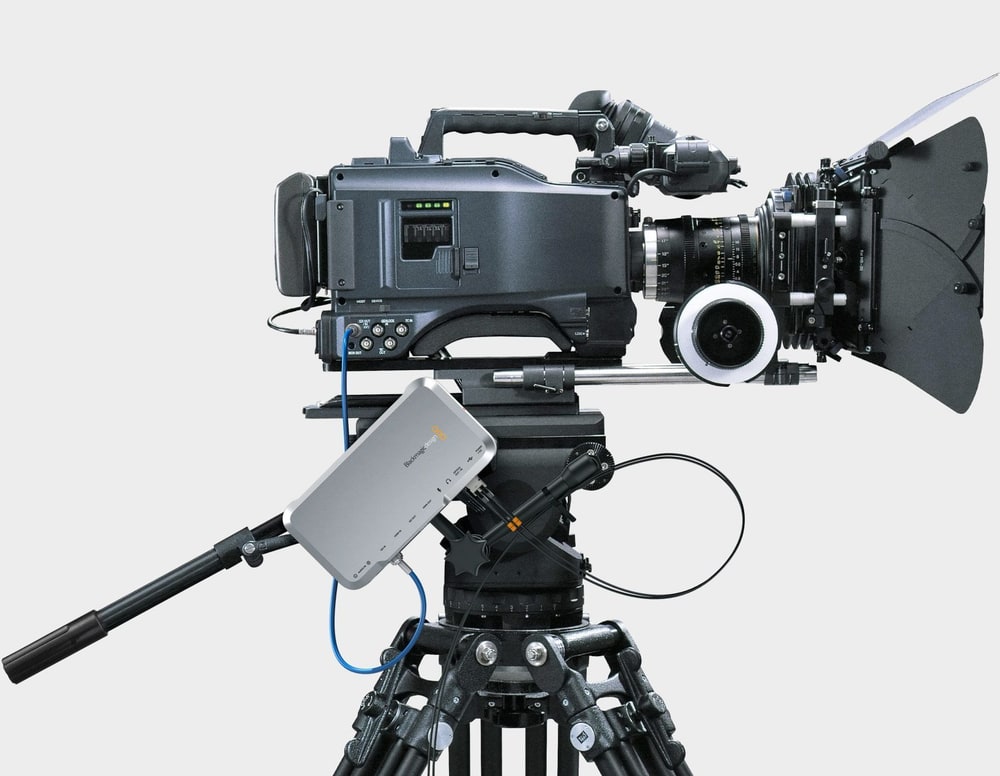

A kamerán, nem útban

Az átalakító SDI vagy HDMI kábellel csatlakozik a kamerához, és állványra vagy övre rögzíthető. A belső akkumulátor mobilan tartja a kameraállást, táplálni a 12 V-os tápegység is tudja aljzatadapterekkel.

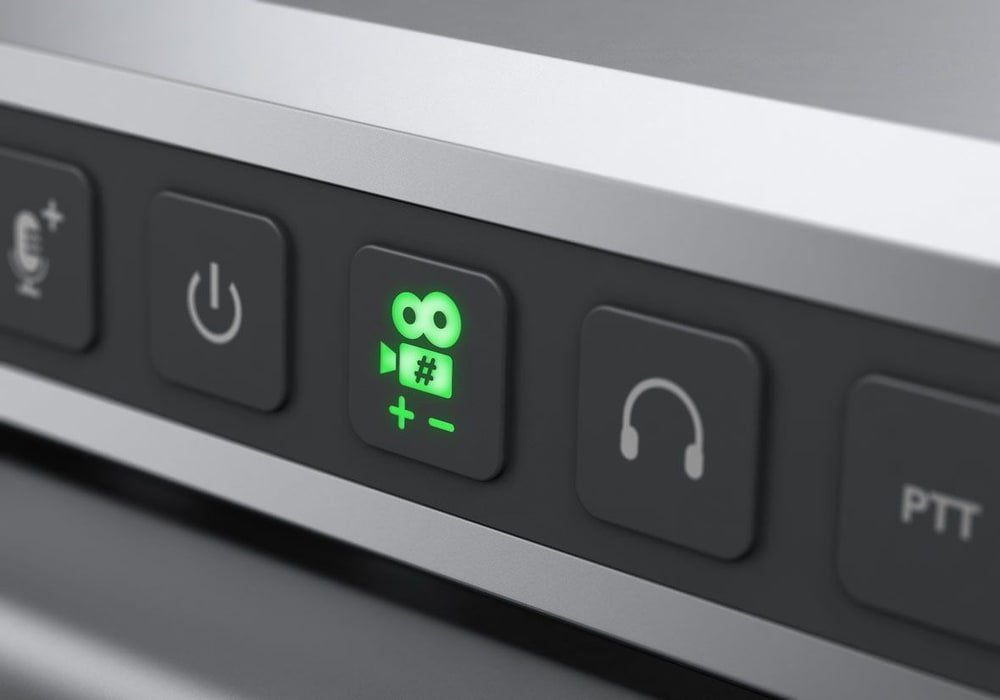

Kezelés kéznél

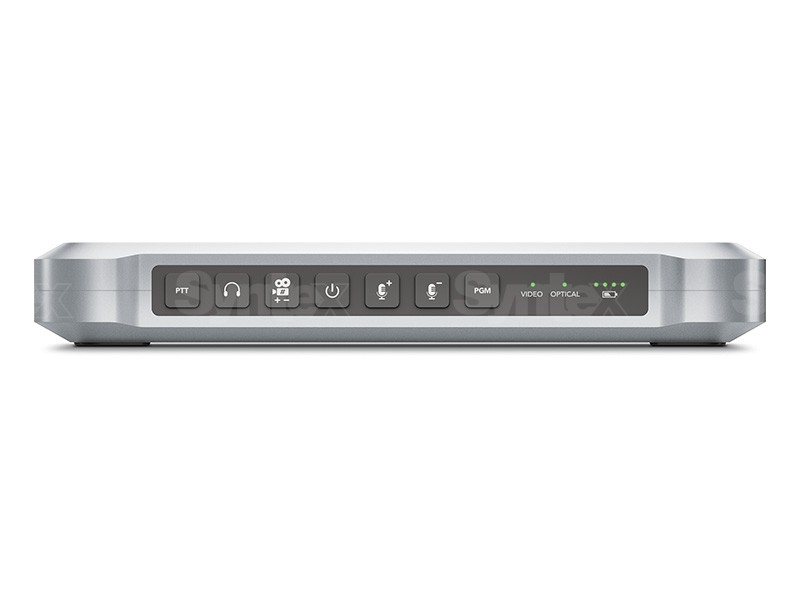

Az átalakító oldalán háttérvilágítású gombok kezelik a tápellátást, a tallyt és a fejhallgatót. A PTT gomb csak lenyomva tartás alatt kapcsolja be a talkback mikrofont, így semmi felesleges nem jut a vezérlőterembe.

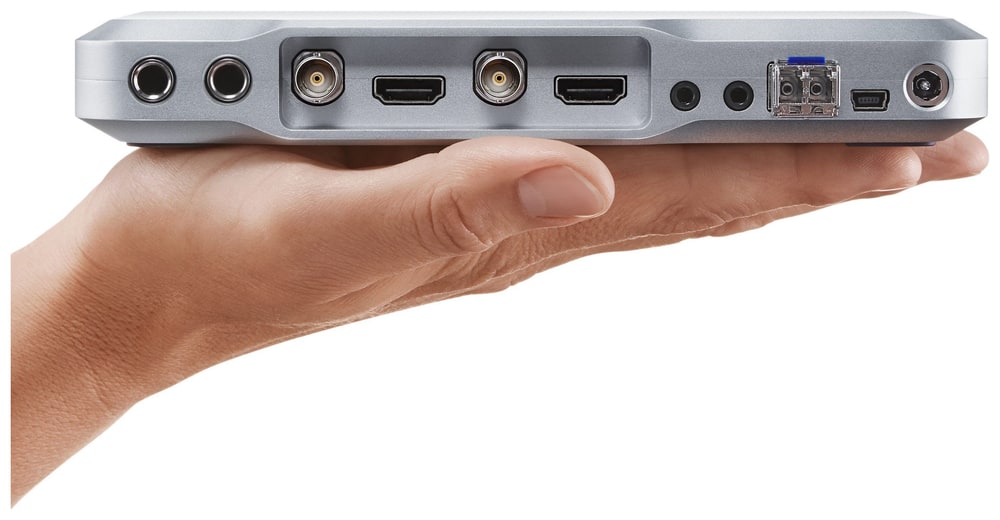

Strapabíró alumíniumház

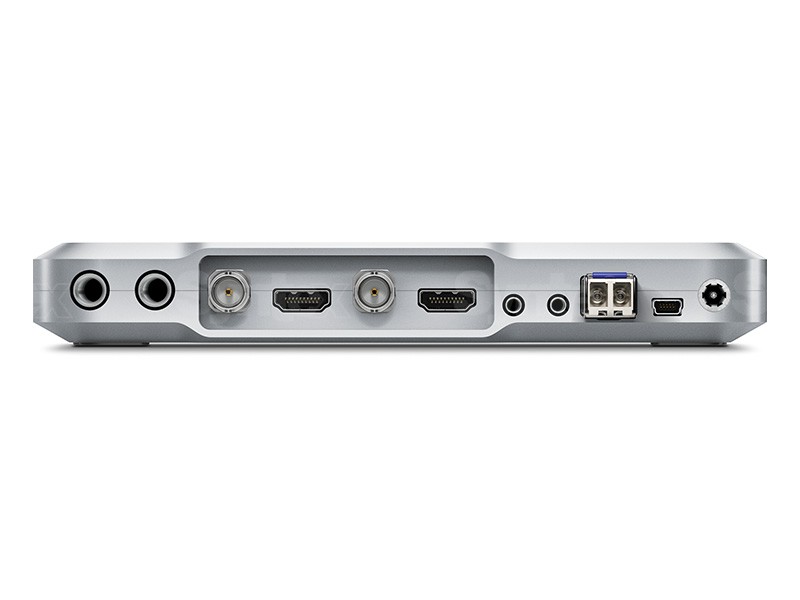

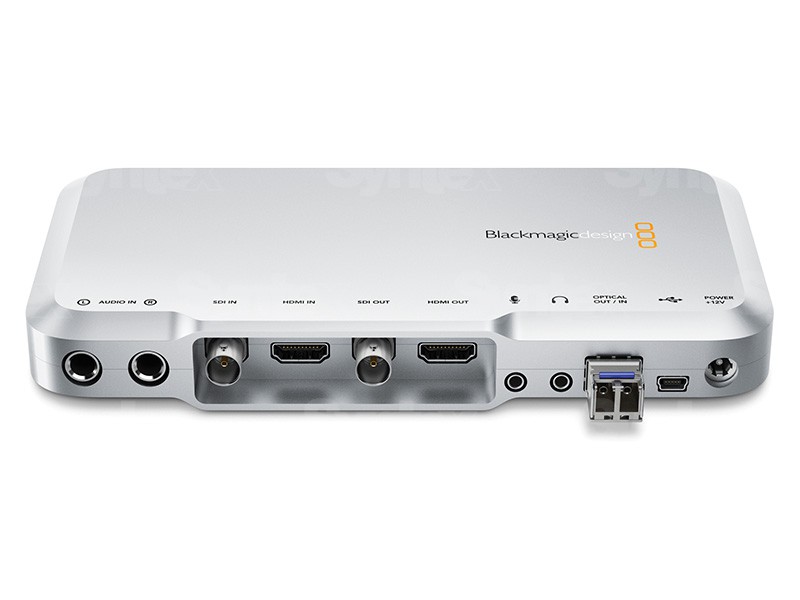

A ház tömör alumíniumötvözetből készült, hogy bírja az igényes élő munkát. Az SDI és HDMI csatlakozók és a két 6,35 mm-es TRS bemenet hátul vannak, a beépített csipesszel kényelmesen hordható övön.

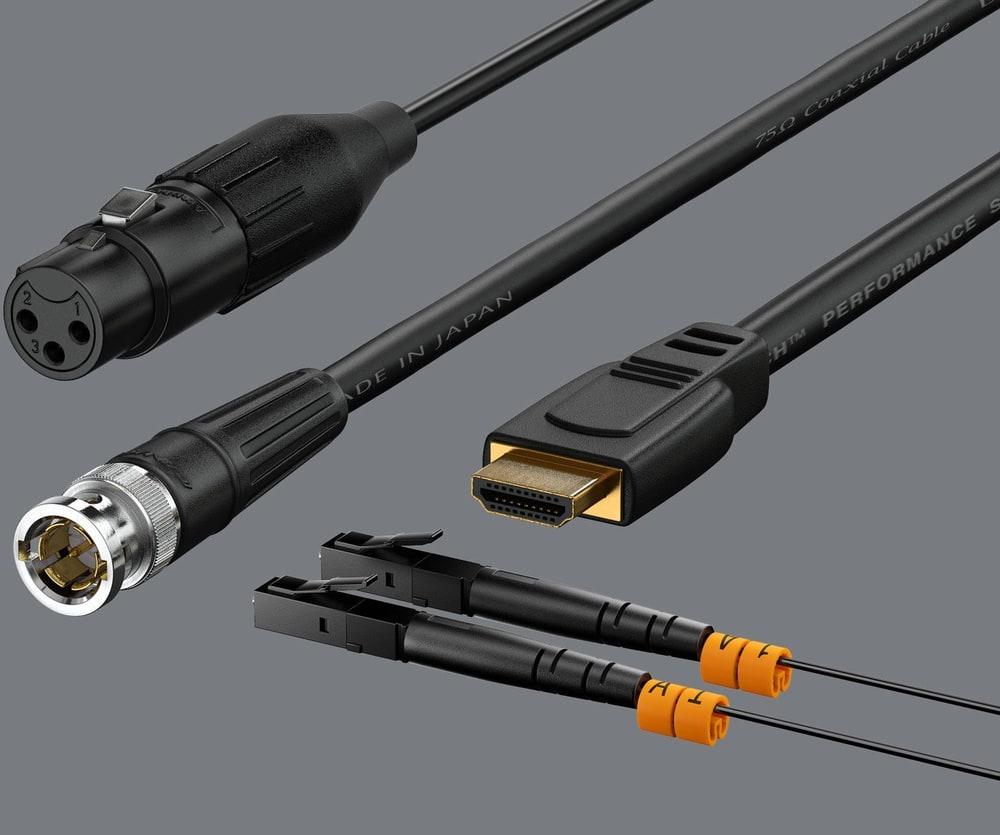

Szabványos kábelek és csatlakozók

Az átalakító szabványos csatlakozókat használ: BNC az SDI-hez, A típusú HDMI, jack a hanghoz és a talkbackhez, duplex LC a single mode optikához. A kábelek bármely hálózati szaküzletben kaphatók.

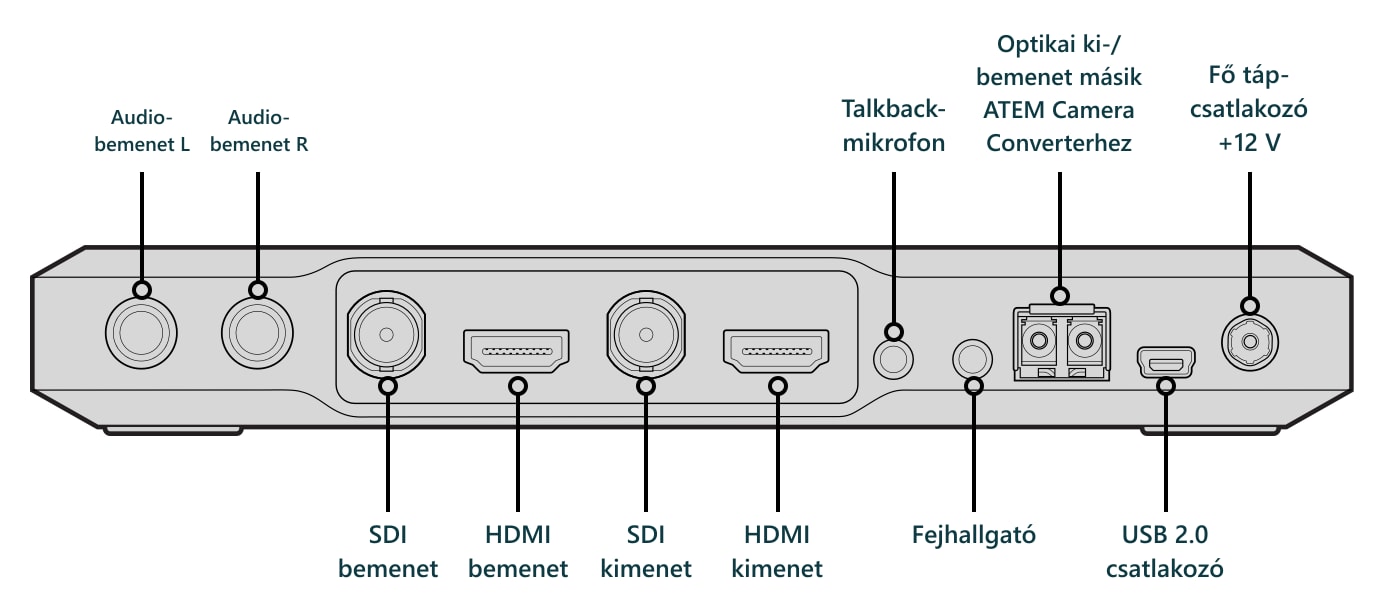

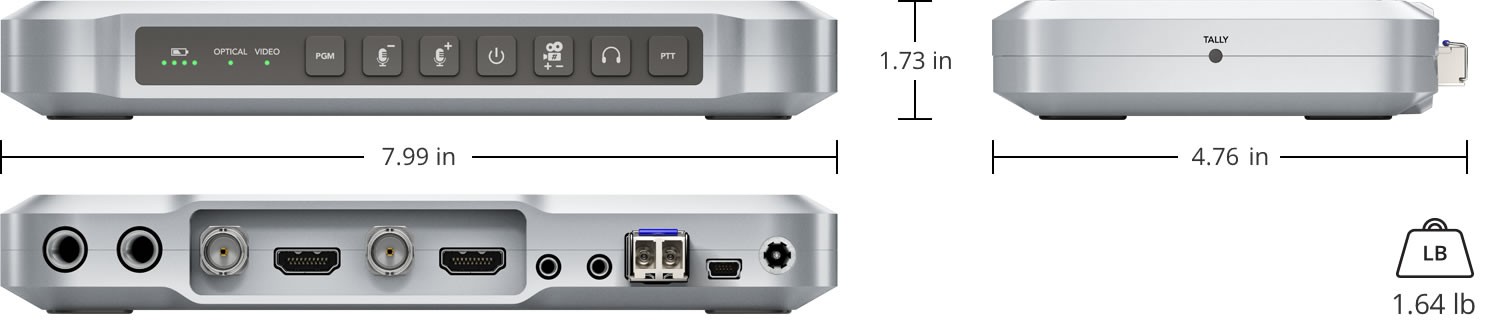

Csatlakozók

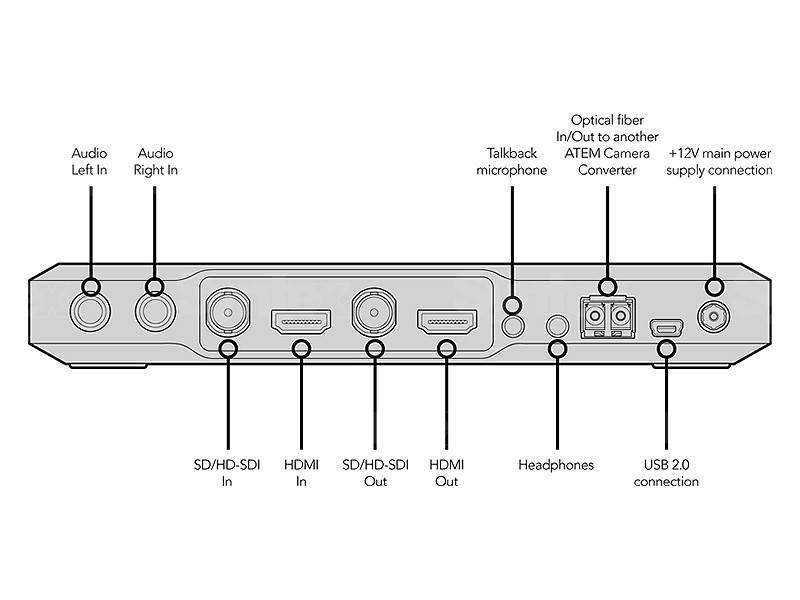

Hátul találhatók az SDI és HDMI be- és kimenetek, két hangbemenet, a talkback mikrofon és a fejhallgató csatlakozója, az LC optikai csatlakozó, a beállításhoz szolgáló USB és a +12 V-os tápbemenet.
