Blackmagic Design ATEM 1 M/E Constellation 4K

Az ATEM 1 M/E Constellation 4K és az ATEM 2 M/E Constellation 4K kapcsolók az ATEM Constellation család két Ultra HD modellje, amelyek akár 20 x 12G-SDI szabványok szerint átalakított bemenettel rendelkeznek. A két új 4K modell ugyanazokkal a nagy teljesítményű funkciókkal rendelkezik, mint az ATEM 1 M/E és 2 M/E Constellation HD modellek, beleértve a aux kimeneteket, a DVE-ket, az ATEM fejlett chroma keyereit, a multiview és a SuperSource funkciót, kiegészítve a 4K videó támogatással. Kapható 4/2024-től.

Az ATEM 1 M/E Constellation 4K egy nagy teljesítményű, élő produkciós switcher, amely 10 szabványosan konvertált 12G-SDI bemenetet, 6 x 12G-SDI kimenetet, DVE-t, 4 ATEM Advanced chroma keyert, 16-os multiview-t, médialejátszókat, talkbacket és USB webkamera kimenetet tartalmaz. A nagyobb ATEM 2 M/E Constellation 4K 20 szabványok szerint átalakított 12G-SDI bemenettel, 12 x 12G-SDI aux kimenettel, 2 DVE-vel, 8 ATEM Advanced chroma keyerrel, 2 multiview-val és egy SuperSource-zal rendelkezik, összesen 6 DVE-vel.

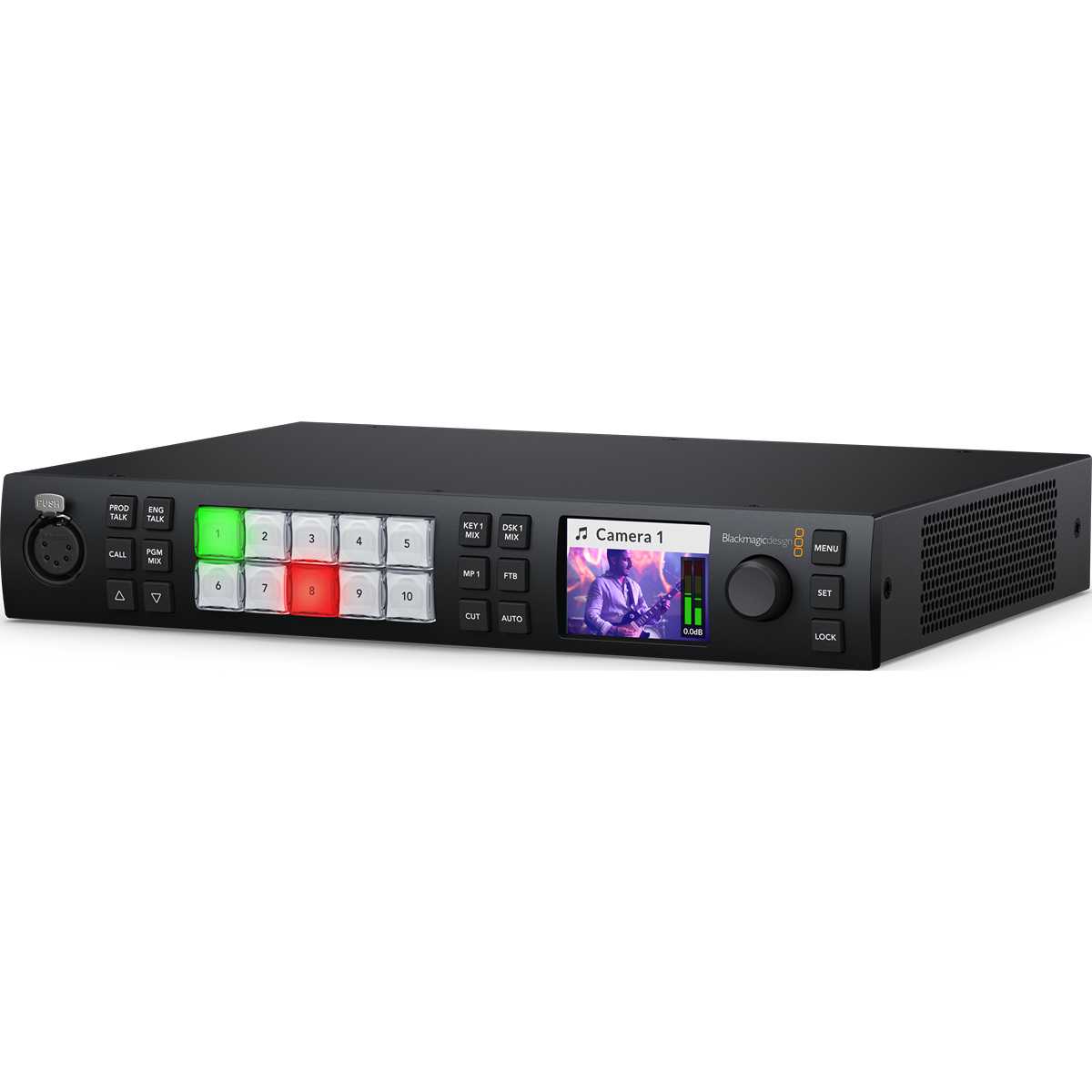

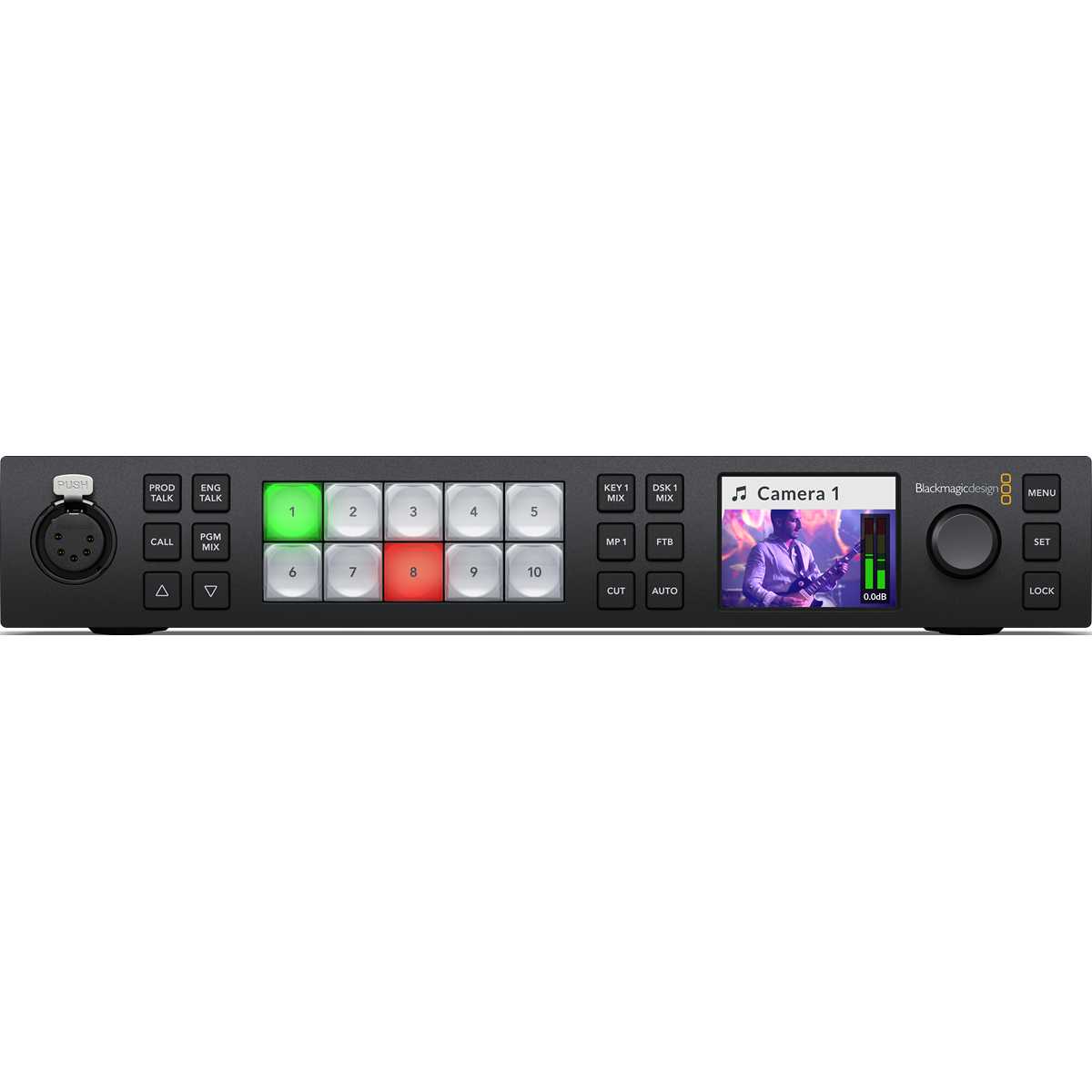

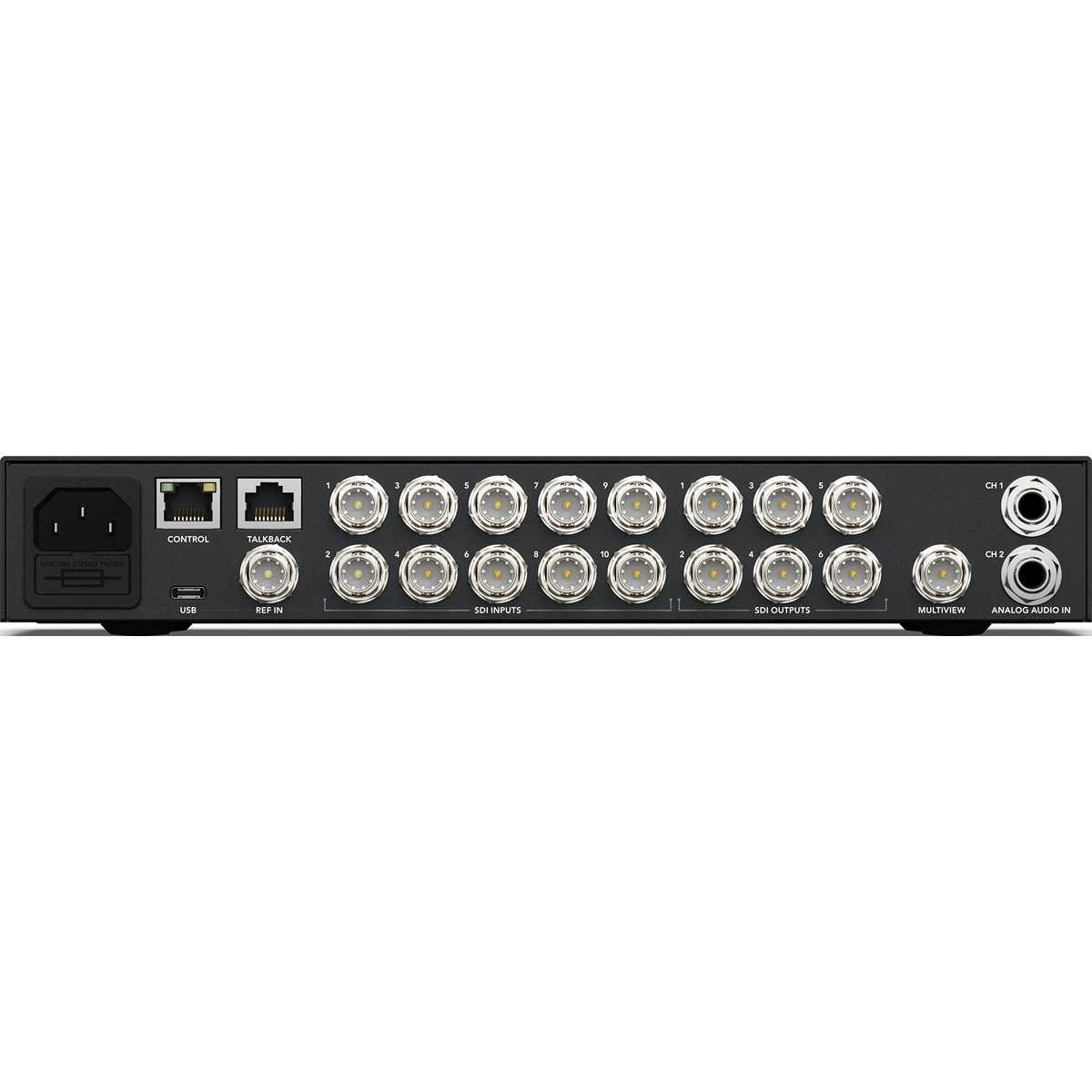

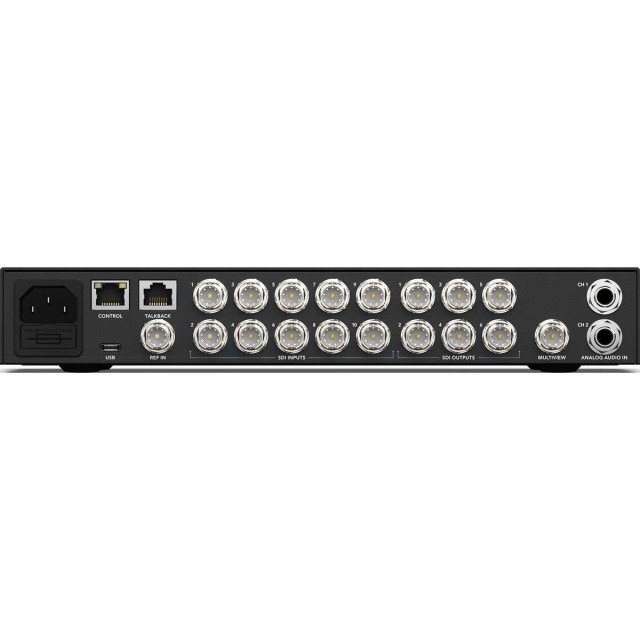

Az ATEM Constellation switcherek kompakt rackbe szerelhető kialakításúak, beépített vezérlőpanellel. Ez lehetővé teszi a kapcsoló működtetését, ami kritikus a beállítások során vagy vészhelyzetben. A készülékhez tartozik egy nagyméretű LCD kijelző is, így az ügyfelek láthatják a program kimenetét és a kapcsoló beállításait a képernyőn megjelenő menükön keresztül módosíthatják. A kompakt kialakítás tökéletes a hordozható élő produkcióhoz, a kapcsoló hátulján 12G-SDI bemenetek, aux kimenetek, szimmetrikus hang és Ethernet csatlakozók találhatók a vezérléshez.

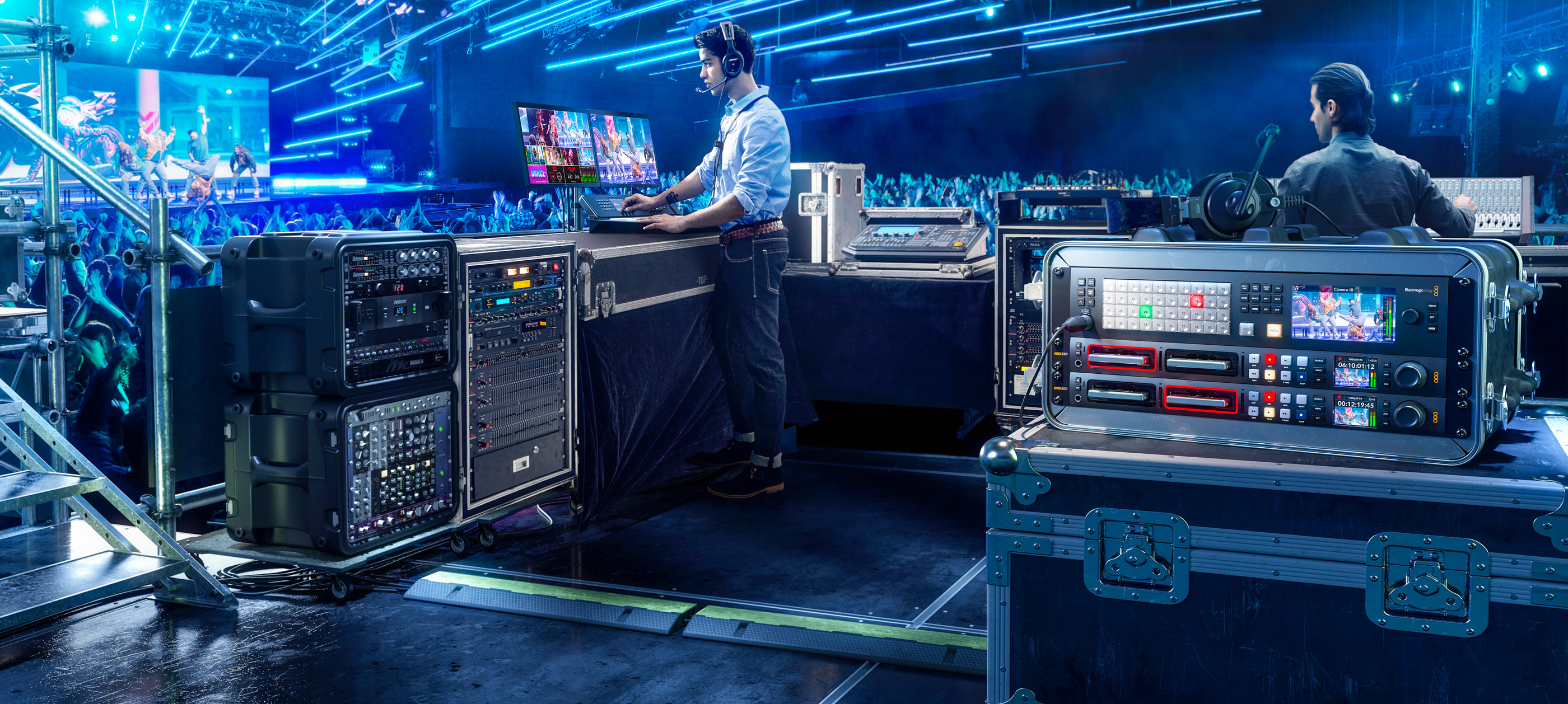

Az ATEM Constellation család hatalmas számú, teljesen független kimenettel rendelkezik. Ezek az SDI-kimenetek nagyon hatékonyak, mivel az ügyfelek bármely SDI-bemenetet vagy bármely belső forrást függetlenül irányíthatnak minden egyes SDI-kimenetre. Ez tökéletes a színpadi képernyőkhöz, mesterfelvevőkhöz és streaming processzorokhoz történő független tápok futtatásához. Vagy használja az SDI-kimeneteket ISO-felvevőkhöz, ahol minden fedélzet egy újraszinkronizált switcher-bemenetet kap, megfelelő időkóddal. Minden SDI kimenet tartalmaz programhangot, RP-188 időkódot, SDI kameravezérlést, tallyt és talkbacket.

Az élő közvetítéshez az ATEM Constellation USB-C csatlakozója webkamera-forrásként működik. A szoftver becsapva azt hiszi, hogy az ATEM Constellation egy közönséges webkamera, de valójában egy élő produkciós kapcsoló! Ez garantálja a teljes kompatibilitást bármilyen videoszoftverrel teljes felbontású 1080HD minőségben.

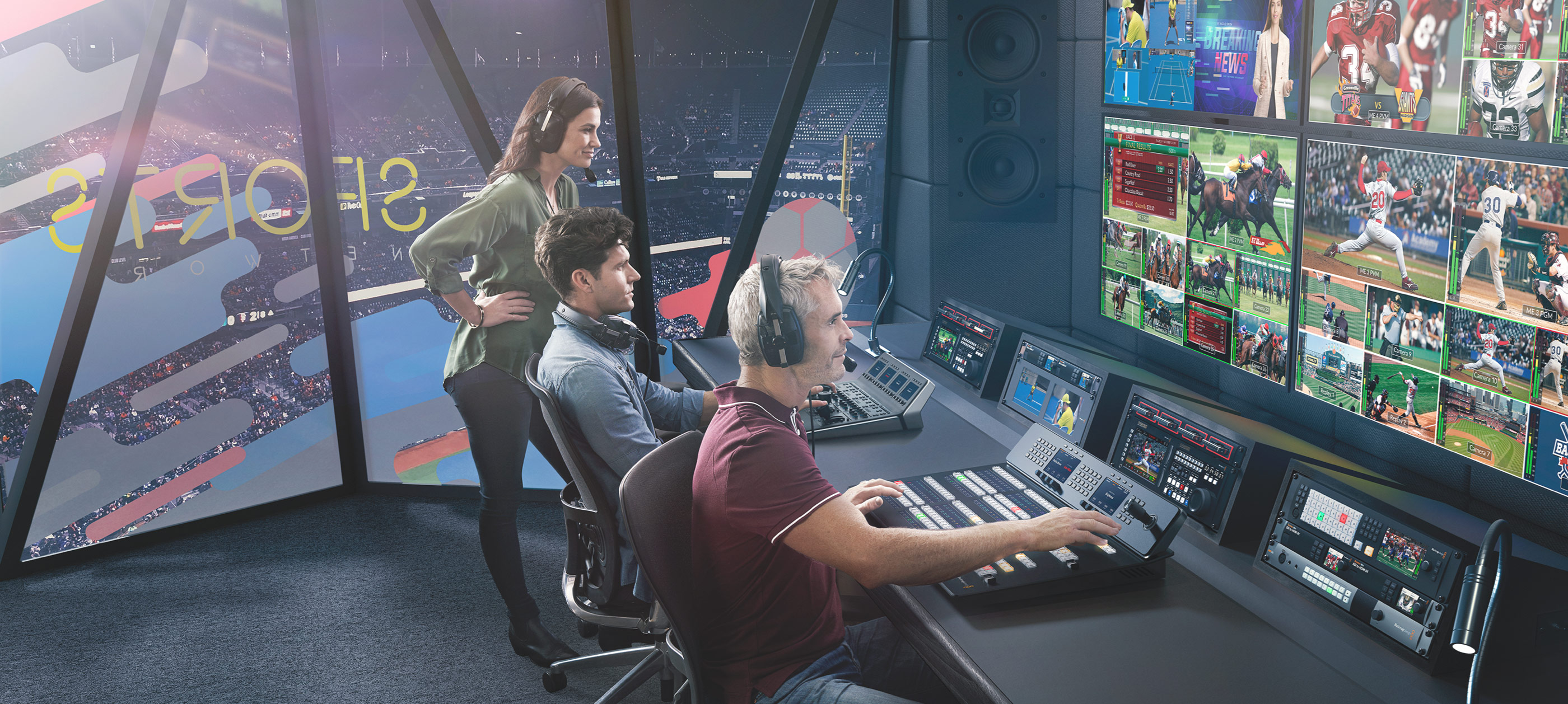

A beépített multiview lehetővé teszi az ügyfelek számára, hogy több forrást egyetlen monitoron figyeljenek. Az 1 M/E modell 1 multiview-t tartalmaz, míg a 2 M/E modell 2 független multiview-val rendelkezik. Minden külső SDI bemenet, valamint minden belső videóforrás bármelyik nézetre átirányítható. Minden több nézet teljesen testreszabható, és függetlenül beállítható 4, 7, 10, 13 vagy 16 egyidejű nézetre. Az ügyfelek minden egyes nézethez hozzáadhatják a tally keretet, valamint a forráscímkét és a VU-mérőket overlay-ként. Ezenkívül egy piros és egy zöld szegély mutatja az egyes nézeteken a tally-t, így az ügyfelek tudják, hogy milyen források vannak adásban.

Az ATEM Constellation a modelltől függően akár 2 független DVE-vel is rendelkezik, amelyek lehetővé teszik az ügyfelek számára a grafikák újrapozícionálását és kép a képben kompozíciók létrehozását. Az ügyfelek elképesztő minőséget kapnak, és a DVE támogatja a pozícionálást, a méretváltoztatást és a méretezést, mindezt valós időben. A DVE segítségével az ügyfelek professzionális kép a képben effekteket hozhatnak létre testreszabható 2D szegélyekkel, árnyékokkal és megvilágítással. A DVE-vel lenyűgöző DVE átmenetek is létrehozhatók push és squeeze effektusokkal, hogy izgalmasabbá tegyék a programjaikat. Az ügyfelek még a DVE átmeneteket is kombinálhatják egyéni grafikákkal, hogy saját grafikai törléses átmeneteket hozzanak létre! Ezután a 2 M/E modell tartalmaz egy SuperSource processzort még több DVE-hez!

A beépített médiatároló tárolja a sugárzási minőségű RGBA grafikákat és animációkat, amelyeket a 2 vagy 4 médialejátszó azonnal lejátszhat. A beépített médiatároló a médialejátszókkal használható grafikákat tárolja, és az 1 M/E modell 20 állóképet és 200 képkocka animációt, a 2 M/E modell pedig 40 állóképet és 400 képkocka animációt képes tárolni 4K-ban.

Híradós vagy virtuális díszletmunkához az ATEM Constellation tökéletes, mivel rengeteg ATEM fejlett billentyűzetet tartalmaz a kiváló minőségű chroma vagy luminance billentyűzéshez. A chroma keyer hihetetlenül nagy teljesítményű, és rendelkezik egy színválasztóval a háttérszínek mintavételezéséhez a kulcsparaméterek automatikus generálásához. Az ügyfelek pontos vezérlést kapnak az él és a fakulás beállítására, és még egy előtér színkorrektor is van, így az ügyfelek az előtér réteg "kinézetét" a háttér réteghez igazíthatják, lehetővé téve a zökkenőmentes kompozíciókat. A keyer minta- és DVE-kulcsozásra is használható. Az ügyfelek 4 ATEM Advanced Keyert kapnak az 1 M/E modellekhez és 8 ATEM Advanced Keyert a 2 M/E modellekhez.

Az M/E soronként 4 upstream chroma keyerrel az ügyfelek tökéletes megoldást kapnak a virtuális díszletek építéséhez! Ennyi ATEM Advanced chroma keyerrel az ügyfelek kameránként egy-egy keyert használhatnak, hogy zökkenőmentes kompozíciót hozzanak létre a kamera és az egyéni háttér között. Az ügyfelek használhatnak külső képfeldolgozókat a virtuális díszletekhez, vagy akár fix kamerás virtuális díszletet is építhetnek az előre renderelt állóképes hátterek betöltésével a médialejátszókból és a médiatárból. Az ügyfelek makrókat állíthatnak be a kameraváltáshoz és a megfelelő háttér betöltéséhez a médialejátszókba. Ennyi rugalmassággal az ügyfelek kísérletezhetnek, hogy különböző stúdiófelállásokat próbáljanak ki!

Az M/E sorokban lévő DVE-ken kívül a 2 M/E modell nagy teljesítményű SuperSource többrétegű processzorokat tartalmaz 4 extra DVE réteggel és egy háttérréteggel, amelyek mindegyike további bemeneti forrásként jelenik meg az ATEM Constellation számára. Minden egyes SuperSource DVE-hez bármilyen switcher videóbemenet használható, majd mindezek együttesen egy médiapool egyéni háttérre rétegződnek. A SuperSource olyan, mintha egy plusz többrétegű VFX switcher lenne beépítve. A SuperSource tökéletes interjúk kép a képben megjelenítéséhez, mivel az ügyfelek beállíthatják a hatást, miközben a fő DVE-ket szabadon tarthatják más feladatokra.

Az ügyfelek HD vagy Ultra HD televíziós szabványú berendezéseket csatlakoztathatnak, beleértve a 720p, 1080i, 1080p és 2160p formátumokat. Az SDI bemenetek a beágyazott hangot is kezelik, és az összes videobemenetből keverik a hangot. A programkimenetek közé tartozik a talkback, a tally és a kameravezérlő információk. Így az ügyfelek a switcher bármelyik SDI kimenetét visszacsatlakoztathatják a kamerához a programvisszajelzéshez, a kameravezérléshez és a talkbackhez.

A beépített Fairlight hangkeverővel az ATEM Constellation lehetővé teszi a rendkívül összetett élő hangkeverést. A belső keverő akár 48 bemeneti csatornával is rendelkezik az ATEM 2 M/E Constellation 4K-n! A hangot az összes SDI-videóbemenetből de-embeddedeljük, és az audiomixerre továbbítjuk. Minden bemeneti csatorna a legmagasabb minőségű 6 sávos parametrikus EQ-val és kompresszorral, limiterrel, expanderrel és zajkapuval, valamint teljes pásztázással rendelkezik. Mindez az audio teljesítmény az ATEM Software Control vagy egy Mackie kompatibilis panelen keresztül vezérelhető.

ATEM 1 M/E és 2 M/E Constellation 4K jellemzők

• Fejlett kialakítás beépített előlapi vezérlőkkel
• Akár 20 szabványok szerint átalakított 12G-SDI bemenet
• Legfeljebb 12 testreszabható 12G-SDI kimenet
• Az USB-kimenet webkameraként működik, és minden videószoftvert támogat
• Akár 2 független többnézetes nézetet is tartalmaz, többféle elrendezési lehetőséggel
• Tartalmazza a DVE és a stinger átmeneteket
• Akár 2 független DVE-t tartalmaz
• ClearCom és RTS professzionális talkback kompatibilis
• Belső média állóképekhez és mozgóképekhez
• Tartalmazza az ATEM Advanced Chroma Key-t
• Többsebességes 12G-SDI minden HD és Ultra HD televíziós szabványhoz, akár 2160p60-ig
• Beépített Fairlight hangkeverő akár 48 csatornával
• Kompatibilis az összes ATEM hardveres vezérlőpanellel
