RGBlink MSP 318N HDMI 2.0 to Fiber Extender

Az RGBlink MSP 318N adó és vevő készlet, amely optikai szálon viszi a HDMI 2.0 jelet legfeljebb 4K-ig 60 Hz-en, RGB 4:4:4-ben (18 Gb/s), HDR-rel. Az SFP+ modulokat a vonalhoz kell választani – single-mode legfeljebb 10 km, multi-mode legfeljebb 300 m –, és külön rendelhetők. Az adón HDMI átmenő kimenet és hangbeágyazás, a vevőn hangkimenet van; a szál kétirányú IR- és RS-232-jelet is visz.

Ha a kijelző messze van, vagy a vonal zavarokkal teli környezeten halad át, a HDMI 2.0 jelet optikai szál veszi át. A forrásnál az átmenő kimeneten marad előnézet, a kijelzőnél kivezetett hang és mindkét oldal vezérlése.

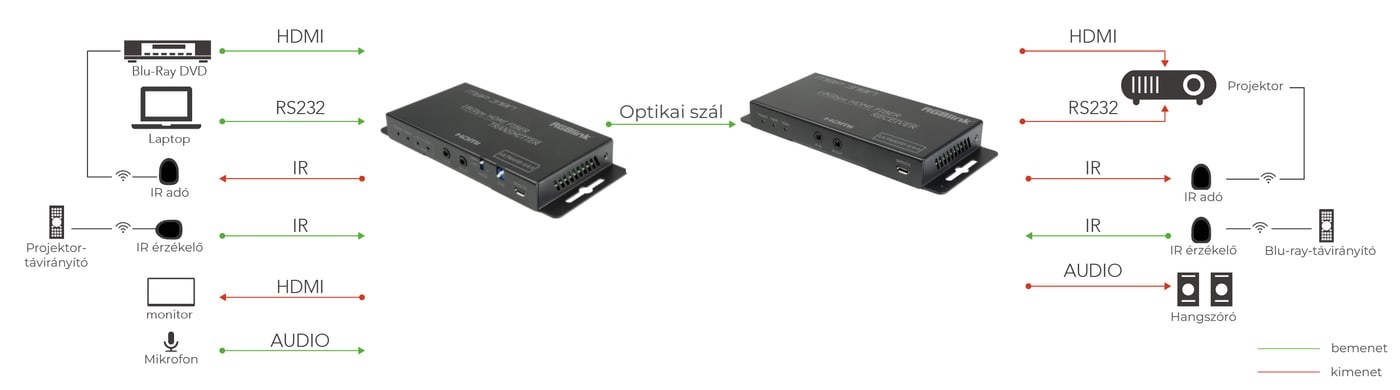

Bekötés

Az adó a forrásból (Blu-ray, laptop) fogadja a HDMI-t és a mikrofon hangját, a HDMI átmenő kimenetre monitort csatlakoztat, és optikai szálon küldi a jelet a vevőhöz. A vevő a HDMI-t projektorra, a hangot hangszórókra adja; az IR-kábelekkel és az RS-232 porttal mindkét végén vezérelhetők az eszközök.

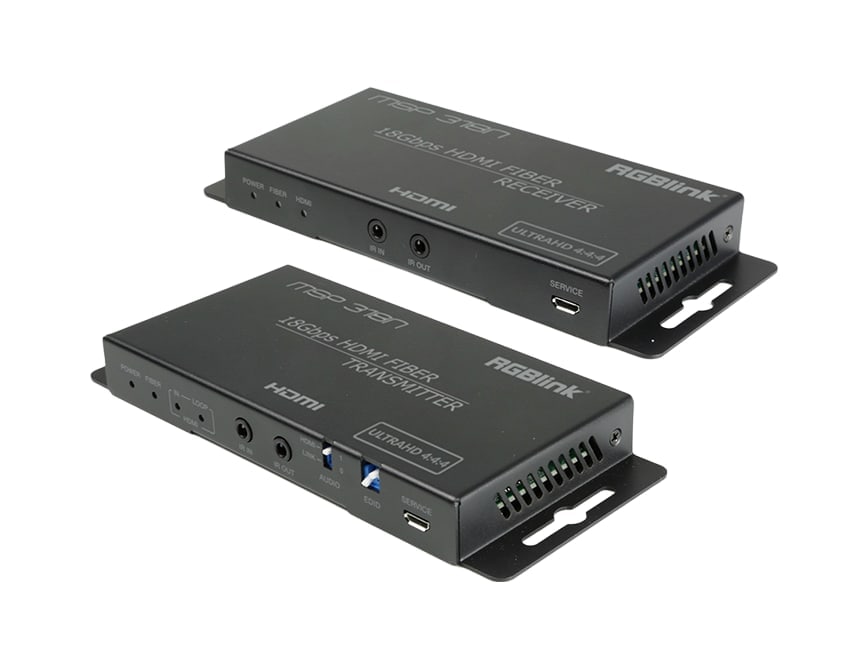

Adó és vevő

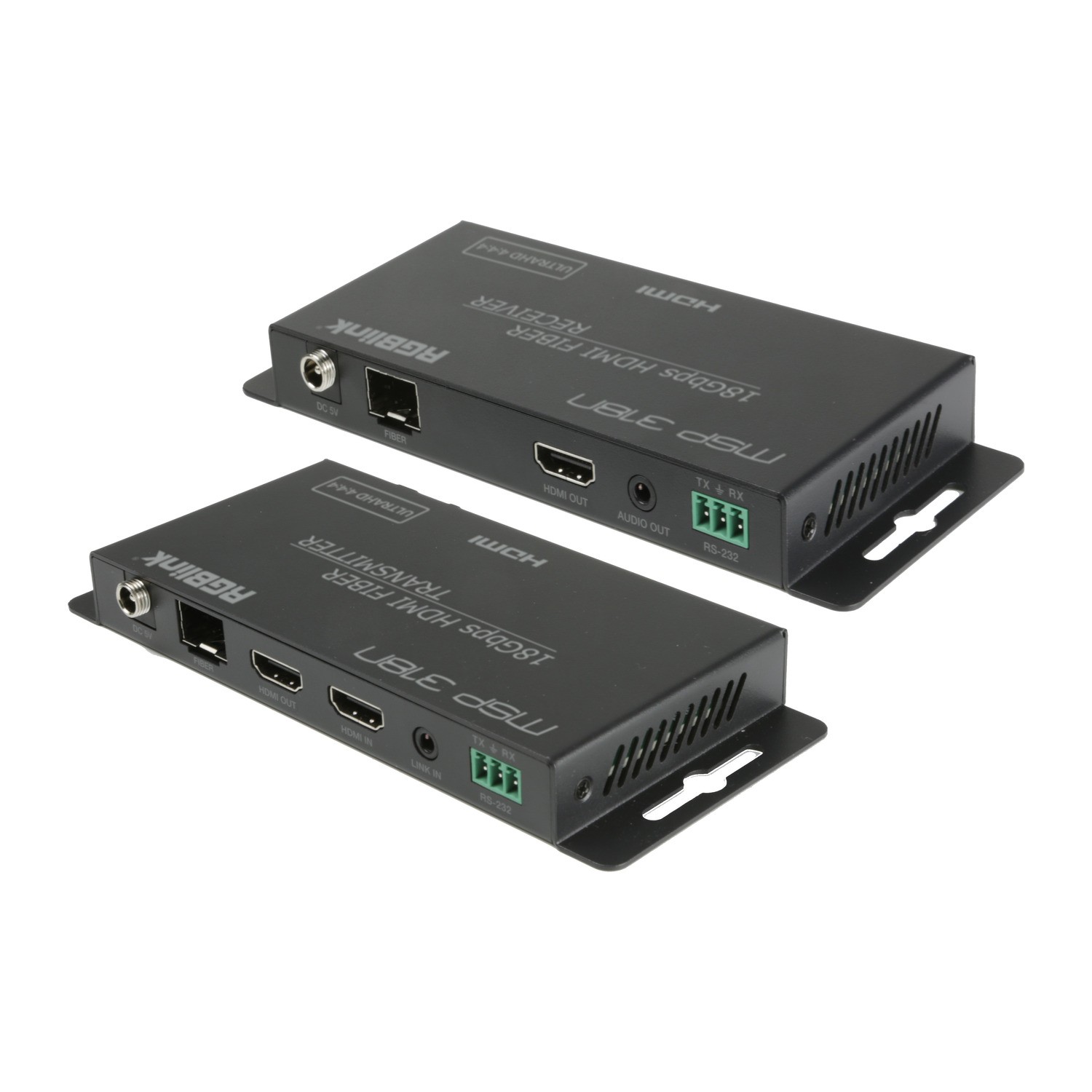

Az adón HDMI 2.0 bemenet, HDMI átmenő kimenet, hangbemenet (3,5 mm), RS-232 port (Phoenix 3,81 mm), IR be- és kimenet és két LC csatlakozós SFP+ foglalat található. A vevőn SFP+ foglalat, HDMI 2.0 kimenet, hangkimenet, RS-232 és IR van. Az EDID DIP-kapcsolókkal állítható.

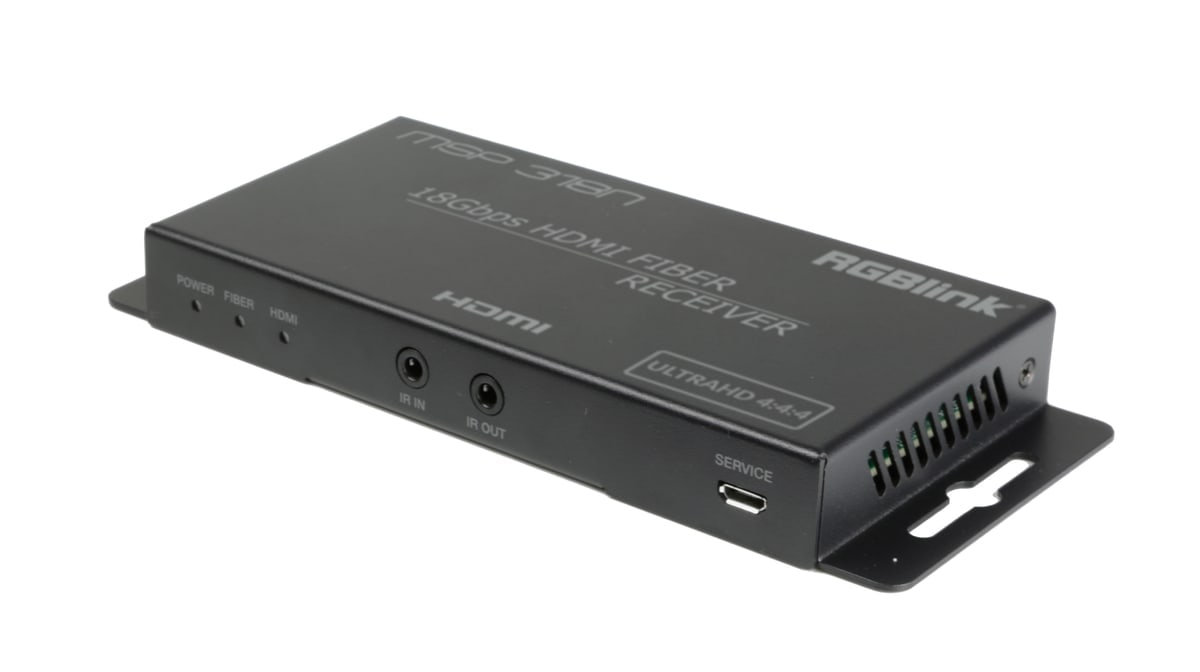

Kép, hang és vezérlés

Színtér RGB, YCbCr 4:4:4 / 4:2:2 és YUV 4:2:0, színmélység 8/10/12 bit 1080p60 esetén és 8 bit 4K60 esetén, HDR- és 3D-támogatás. LPCM 2/5.1/7.1, Dolby TrueHD, DTS-HD Master Audio és DSD hangot is visz. Az IR 20–60 kHz-en, az RS-232 4800–115 200 Bd sebességgel működik.

További információk

Az RGBlink MSP 318N egy nagy teljesítményű HDMI 2.0 szálas hosszabbító rendszer, amely egy adóból és vevőkészülékből áll, és professzionális AV-, broadcast- és vezérlőtermi környezetekhez lett kifejlesztve. Támogatja a teljes sávszélességű, akár 18 Gbps sebességű HDMI 2.0 jeleket, lehetővé téve a 4K@60Hz RGB 4:4:4 8 bites videókat HDR és 3D formátumokban. A HDMI 2.0b és HDCP 2.2 szabványoknak való megfelelés biztosítja a kompatibilitást a modern HDMI forrásokkal és kijelzőkkel.

Az MSP 318N külső SFP+ szálas modulokat (külön megrendelhető) használ, hogy támogassa mind az egy módú, mind a több módú szálas átvitelt, lehetővé téve akár 10 km-es távolságot egy módú szálon vagy 300 m-es távolságot több módú szálon. Az adó HDMI átmenő kimenettel és 3,5 mm-es bemeneten keresztül audio beágyazással rendelkezik, míg a vevő 3,5 mm-es kimeneten keresztül támogatja az audio kivonást. Az EDID kezelése DIP kapcsolókon keresztül történik a források zökkenőmentes kompatibilitása érdekében.

További professzionális funkciók közé tartozik a kétirányú IR-vezérlés, az RS-232 átvitel az eszközvezérlés integrálásához, valamint a széles körű videófelbontások, színtér és audioformátumok támogatása. A kompakt, könnyű és energiahatékony MSP 318N ideális konferenciatermekhez, műsorszóró létesítményekhez, digitális jelzésekhez, vezérlőközpontokhoz és nagy távolságú HDMI-jelelosztáshoz.

Főbb jellemzők

• Támogatja a 4K@60Hz (18Gbps) RGB 4:4:4 HDR-rel
• HDMI 2.0b és HDCP 2.2 kompatibilis
• Külső SFP+ szálas modulok támogatása (opcionális)
• Átviteli távolság: akár 10 km (egymódos) vagy 300 m (többmódos)
• Támogatja a HDR és 3D formátumokat
• Kétirányú IR vezérlés és RS-232 átvitel
• EDID-kezelés DIP kapcsolóval
• HDMI átmenő kimenet és hangbeágyazás az adón
• Audio kivonás a vevőn
