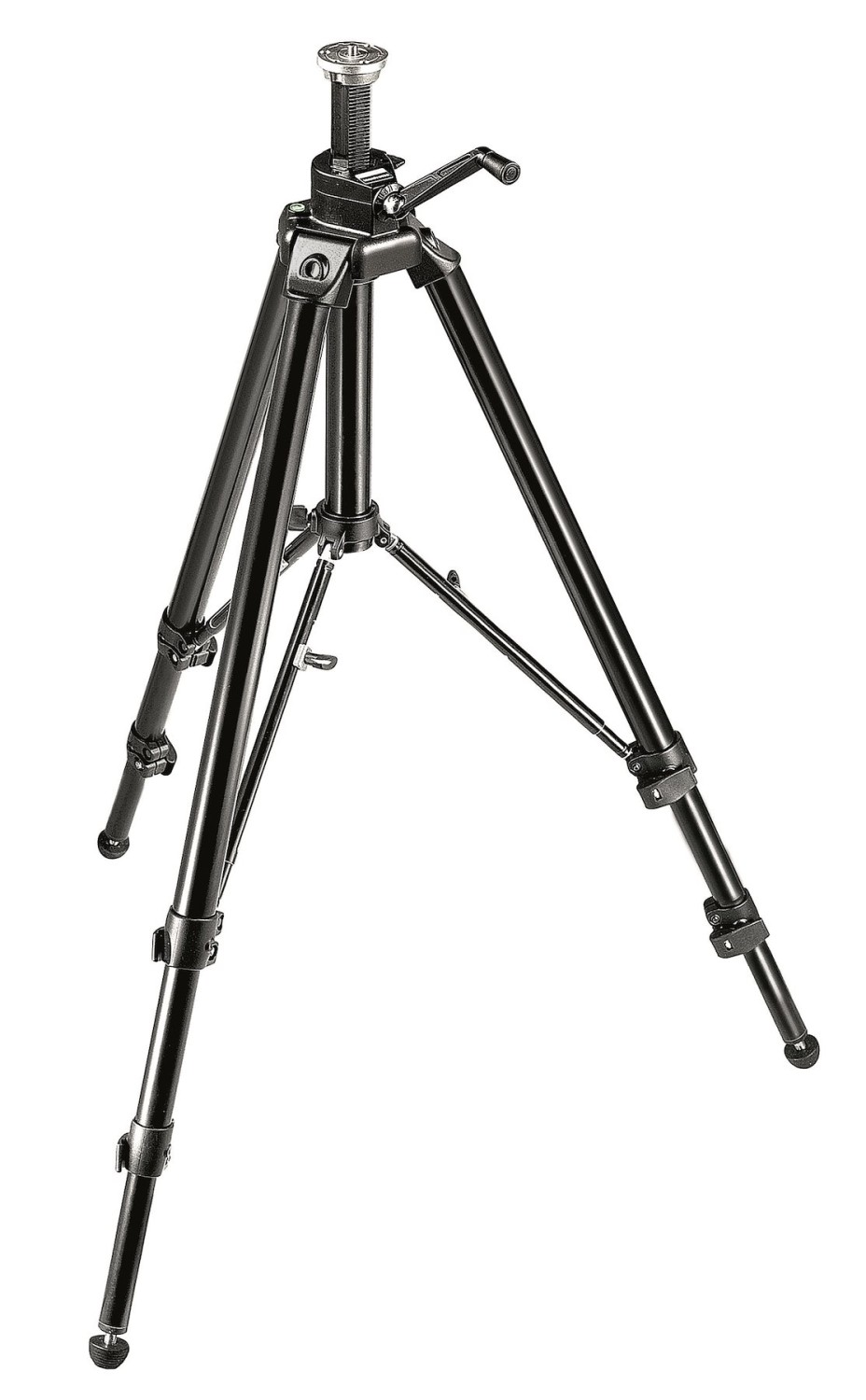

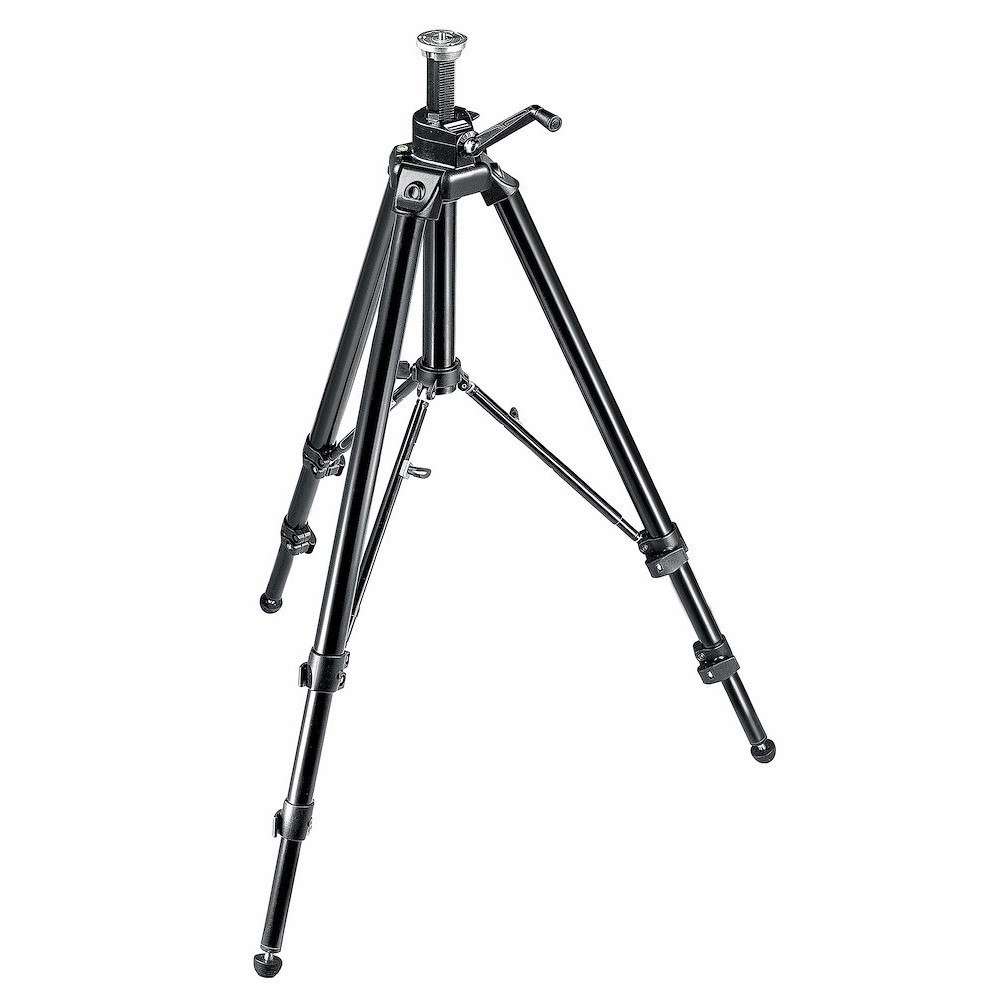

A Manfrotto 475B Pro Geared alumínium stúdióállvány professzionális fényképezéshez. Robusztus lábai, gyors karos lábrögzítői és teleszkópos középső merevítői megkönnyítik a beállítást. A merevítők azonos lábszöget vagy külön-külön, aszimmetrikus elhelyezést tesznek lehetővé; a fogaskerekes középoszlop a magasság finom beállítására szolgál.
A Manfrotto 475B Pro Geared alumínium stúdióállvány professzionális fényképezéshez. Robusztus lábai, gyors karos lábrögzítői és teleszkópos középső merevítői megkönnyítik a beállítást. A merevítők azonos lábszöget vagy külön-külön, aszimmetrikus elhelyezést tesznek lehetővé; a fogaskerekes középoszlop a magasság finom beállítására szolgál.
MANFROTTO 475B
Pontos magasság

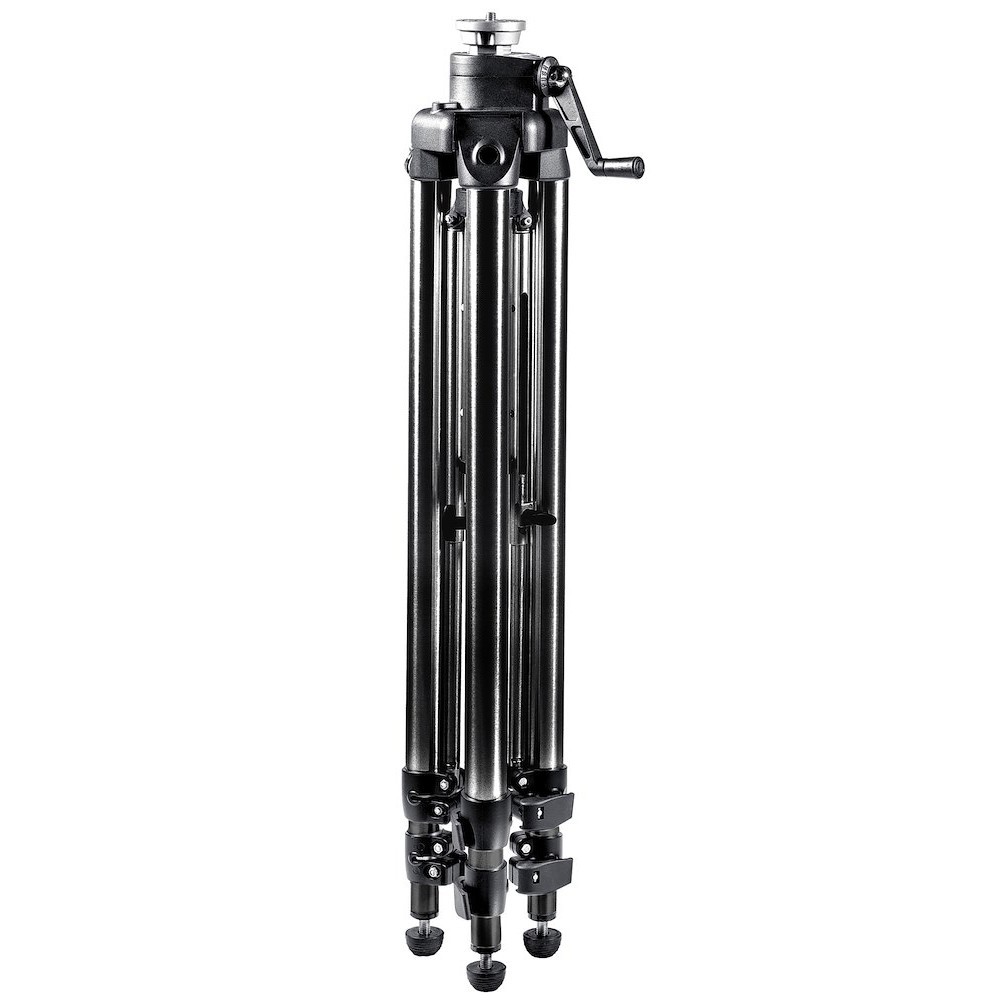

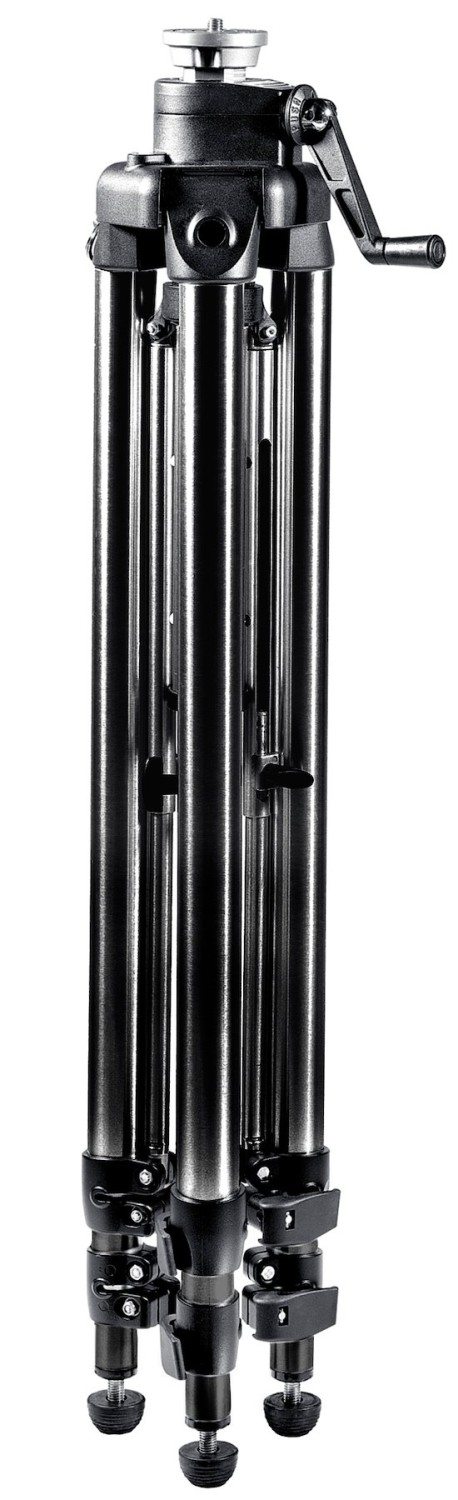

A hajtókarral és az állítható merevítőkkel a stúdiókamera akár 188 cm magasra állítható. A fej nélküli állvány UNI/PdR 105:2021 szerinti terhelhetősége 20 kg, összecsukott hossza 80 cm.
20 kg UNI188 cm80 cm
Magasságállítás

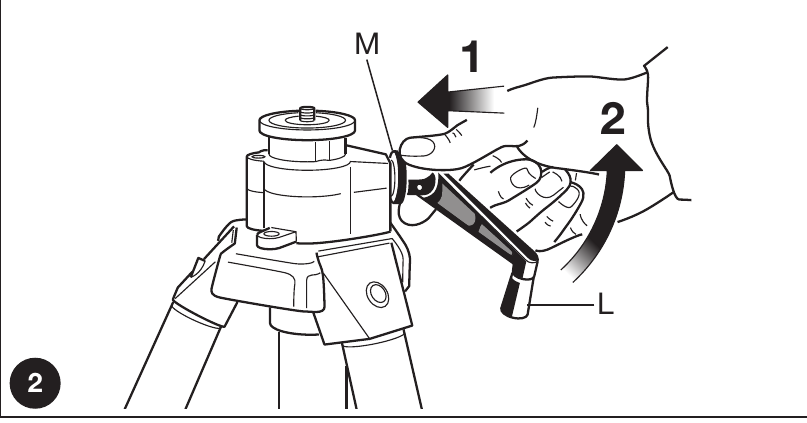

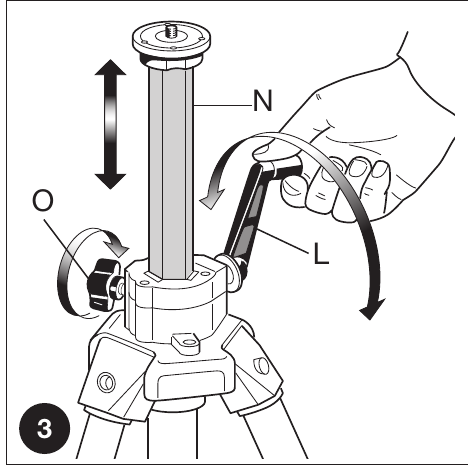

Az M kioldógyűrűvel nyissa ki az L hajtókart, lazítsa meg az O rögzítőt, majd a karral állítsa az N oszlopot. A biztonsági mechanizmus megakadályozza a véletlen süllyedést; a beállított magasságon húzza meg az O rögzítőt.
L: hajtókar
M: kioldógyűrű
N: középoszlop
O: oszloprögzítő
Eredeti gyártói ábrák, 2. és 3. ábra

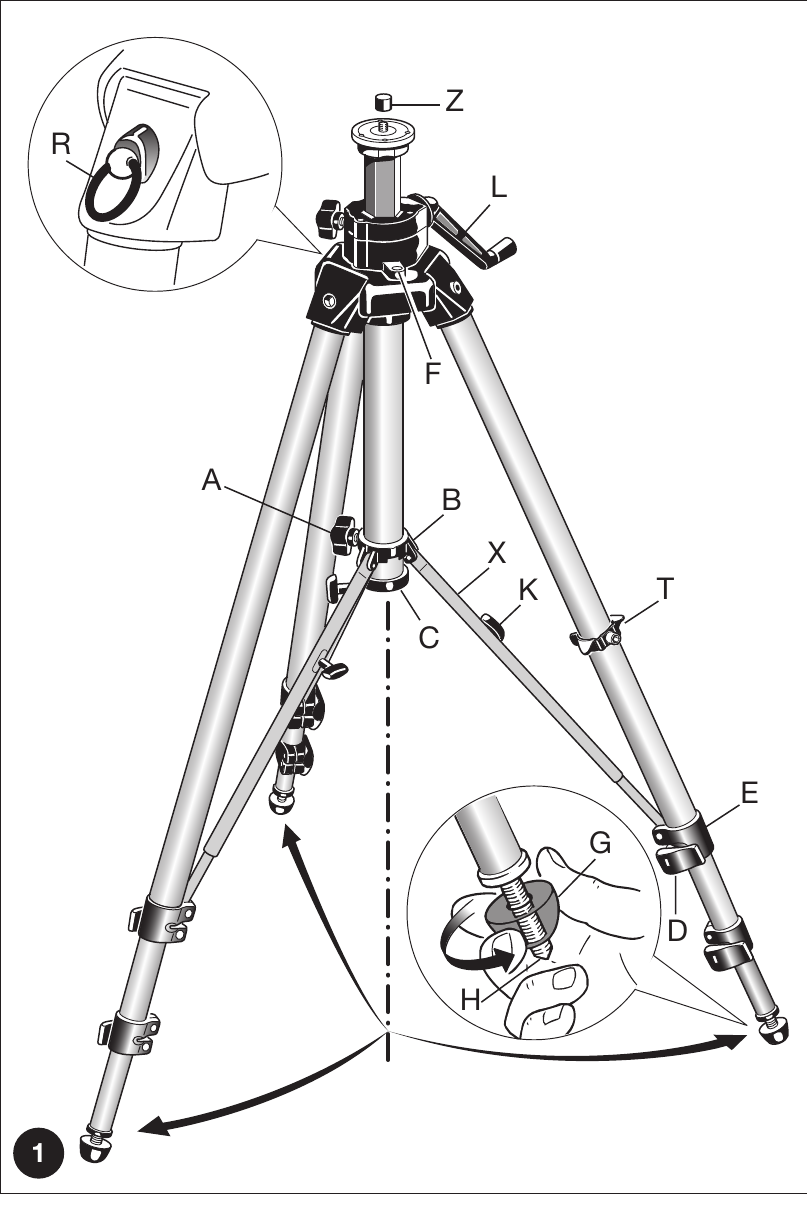

Eredeti gyártói ábra, 1. ábra
Külön lábszögek
A merevítők két előre beállított kattanási helyzettel rendelkeznek. Az X teleszkópos merevítőket azonos kattanási helyzetbe állítva egyenlő lábszöget kap. Aszimmetrikus elhelyezéshez a K gombokkal külön-külön állítsa be a merevítőket.
A: központi merevítőrögzítő
B: merevítőgyűrű
C: oszlopütköző
X: teleszkópos merevítők
K: külön merevítőrögzítők
F: vízmérték
G: gumitalpak
H: visszahúzható tüskék
D: lábrögzítő karok
E: rögzítőbilincsek
R: opcionális hevedergyűrű
T: mellékelt kulcs
Állvány a stúdióban
A gyors karos rögzítők az elfordulás ellen biztosított, háromrészes lábak kihúzására szolgálnak. A beépített vízmérték segít az állvány szintezésében képsorozat vagy panoráma előtt. A háromoldalú, fogaskerekes középoszlop szabályozott, finom magasságállítást biztosít.
A G gumitalpakban visszahúzható H fémtüskék találhatók: az óramutató járásával egyező irányban tekerve előbukkannak, ellenkező irányban visszahúzódnak. A gumitalpakat nem kell eltávolítani. Az állvány Olaszországban készül.
A külön megvásárolható fejet a külső 3/8″-es menetre rögzítse. A felső tárcsa alatti három P biztosítócsavart túlzott erő nélkül húzza meg. Az összeállítás terhelhetőségét a leggyengébb elem, az állvány, a fej vagy a tartozék határozza meg.
A fej, a hordtáska és a heveder nem tartozék. A mellékelt T kulccsal a lábrögzítők feszessége állítható; a rögzítőbilincs karbantartásához említett TORX T25 szerszám nincs mellékelve.
A használathoz kövesse a gyártó 2022-es útmutatóját. A szervizrajzot a változat vagy a sorozatszám szerint válassza ki. Peter J 2013-as videója a 475B kezelését mutatja be; korabeli adatai nem helyettesítik a jelenlegi specifikációkat és útmutatót.
Maximális magasság (leengedett középoszloppal): 162 cm
Vízszintező libellák száma: 1
Hordtáska mellékelve: nincs
Középoszlop: fogaskerékes
A felső tárcsa átmérője: 60 mm
Felső rögzítés: Külső 3/8″-es fejcsatlakozó csavar
Szín: Fekete
Easy Link: Nincs
Láb típusa: Egycsöves
Lábrögzítés típusa: Flip Lock
Lábcsövek átmérője: 35,4, 29,5, 25 mm
Anyag: alumínium
Maximális üzemi hőmérséklet: 60 °C
Minimális üzemi hőmérséklet: -30 °C
Biztonsági teherbírás: 20 kg (UNI/PdR 105:2021)
Talpak: Gumi, visszahúzható fémtüskékkel
Gyártási ország: Olaszország
Lábrögzítő feszességének állítása: Igen, mellékelt T kulccsal
AJÁNLJUK
A tényleges összeállításhoz válasszon kiegészítőket; fej és táska nincs mellékelve. A fejek, táskák és állványkocsik alternatívák, nem szükséges mindet megvenni.
A legalacsonyabb terhelési korlátot tartsa be. Az állvány tanúsított 20 kg-ja nem növeli a fej kameraterhelhetőségét; a kocsinál a teljes összeállítás tömegét számolja.
