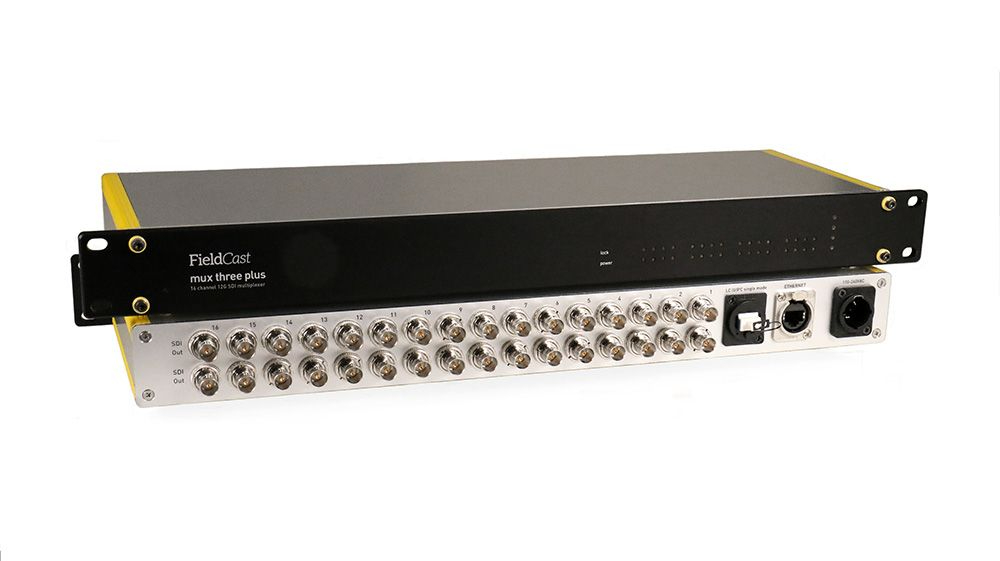

FieldCast Mux/Demux Three 12G Plus (16xSDI in/out + Ethernet over one fiber strand)

A Mux/Demux Three 12G Plus lehetővé teszi tizenhat független 12G SDI-videócsatorna és teljes duplex 1Gb Ethernet továbbítását egyetlen optikai szálon keresztül. A rendelkezésre állás várhatóan 2025 06/07 végén lesz.

Ha az Ön infrastruktúrája csak egyetlen szimplex szál használatát teszi lehetővé, a Mux/Demux Three Plus egyszerűen lehetővé teszi az összes forgalom kezelését. Vagy ha élő eseményekhez a lehető legkevesebb kábelt szeretné lefektetni, a készülék akár tizenhat videócsatornát és az Ethernetet is képes multiplexelni, és az összes adatot egyetlen szál segítségével továbbítani A pontból B pontba. Minden 12G-s videojel teljes adatintegritást tart fenn - ami bemegy, az változatlanul jön ki. Az Ethernet-kapcsolat ugyanúgy viselkedik, mint egy hagyományos Cat5 kábel.

Mux Three Plus 12G

• 16 csatornás SDI bemenet 1 csatornás optikai kimenetre (multiplexer)
• Kialakítás: alumínium, 1U (rack) méretben
• Száloptikai technológia: 9/125 szimpla módusú optika
• 16 12G (11,88 Gbps) SDI bemeneti csatorna, mindegyik átmenő kimenettel
• 75 ohmos BNC-csatlakozók minden SDI-bemenethez és áthaladó kimenethez
• Kompatibilitás az SMPTE szabványokkal: 259M, 344M, 292M, 424M, ST 2081, ST 2082
• SD és HD szabványok támogatása 1080p@60-ig
• Egy LC egymódusú optikai csatorna (COM) SDI jelekhez és Ethernethez
• Egy LC egymódusú optikai csatorna (UPG) a frissítésekhez
• Ethernet protokoll: IEEE 802.3U, IEEE 802.3z, 1000Base-Tx/Fx
• UTP RJ-45 csatlakozó Ethernethez (teljes/fél duplex)
• Előlap: fekete, 2 mm-es fehér LED-es kijelzőkkel
• Jelzések: tápellátás, modul aktivitás, bemeneti jelek, TP/LNK és 1Gb
• Energiafogyasztás: < 50 W
• Saját hibrid WDM multiplexelési technológia a nagyon alacsony szórás érdekében
• Minimális távolság a Mux és Demux egységek között: > 10 km minden hullámhossz esetén
• Tápellátás: 110-240 VAC PowerCon csatlakozóval
• Méretek: 482 (szélesség) x 155 (mélység) x 43 (magasság) mm
• Súly: 2090 gramm
• Kézikönyv és tápkábel mellékelve

Demux Three Plus 12G

• Demultiplexer: 1 optikai bemenet → 16 SDI kimeneti csatorna
• Kialakítás: alumínium, 1U (rack) méretben
• Száloptikai technológia: 9/125 szimpla módusz
• 16 SDI-csatorna 12G (11,88 Gbps) kettős SDI kimenettel
• 75 ohmos BNC-csatlakozók minden kimenethez
• Kompatibilitás az SMPTE-szabványokkal: 259M, 344M, 292M, 424M, ST 2081, ST 2082
• SD, HD és Ultra HD szabványok támogatása akár 2160p@60-ig
• Egy LC egymódusú (UJPC) optikai csatorna (COM) SDI és Ethernet számára
• Egy LC szimpla üzemmódú (UJPC) optikai frissítő csatorna (UPG)
• Ethernet protokoll: IEEE 802.3U, IEEE 802.3z, 1000Base-Tx/Fx
• UTP RJ-45 csatlakozó Ethernethez (teljes/fél duplex)
• Előlap: fekete, 2 mm-es fehér LED-es kijelzőkkel
• LED-jelzők: tápellátás, modulaktivitás, bemeneti jel, TP/LNK és 1Gb
• Energiafogyasztás: < 50 W
• Saját hibrid WDM multiplexelési technológia a nagyon alacsony szórás érdekében
• Minimális távolság a Mux és Demux egységek között: > 40 km minden hullámhossz esetén
• Tápellátás: 110-240 VAC PowerCon csatlakozóval
• Méretek: 482 (szélesség) x 155 (mélység) x 43 (magasság) mm
• Súly: 2100 gramm
• Kézikönyv és tápkábel mellékelve
