Feelworld D71 PLUS-H

Kettős, 7 hüvelykes, 3U beépítési magasságú rack-monitor műsorszolgáltatói irányítóteremhez, vágószobához és közvetítőautóhoz. Két független 1920 × 1200 felbontású IPS panel 4K HDMI és kompozit videó bemenetekkel és kimenetekkel, háromszínű tally jelzés minden képernyőnél, hullámforma-kijelző vektorszkóppal és akár 32 saját 3D LUT táblával. Hálózaton keresztül is beállítható számítógépről. A -H változat kizárólag HDMI-t támogat; az SDI-vel ellátott változat neve D71 PLUS.

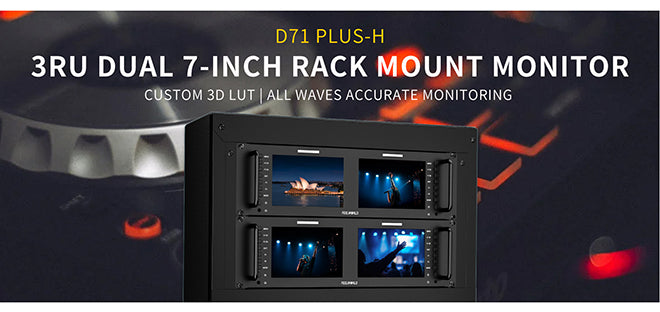

Két 7 hüvelykes panel egy rack-egységben

3U beépítési magasság, 30,5 mm mélység, két független beállítás

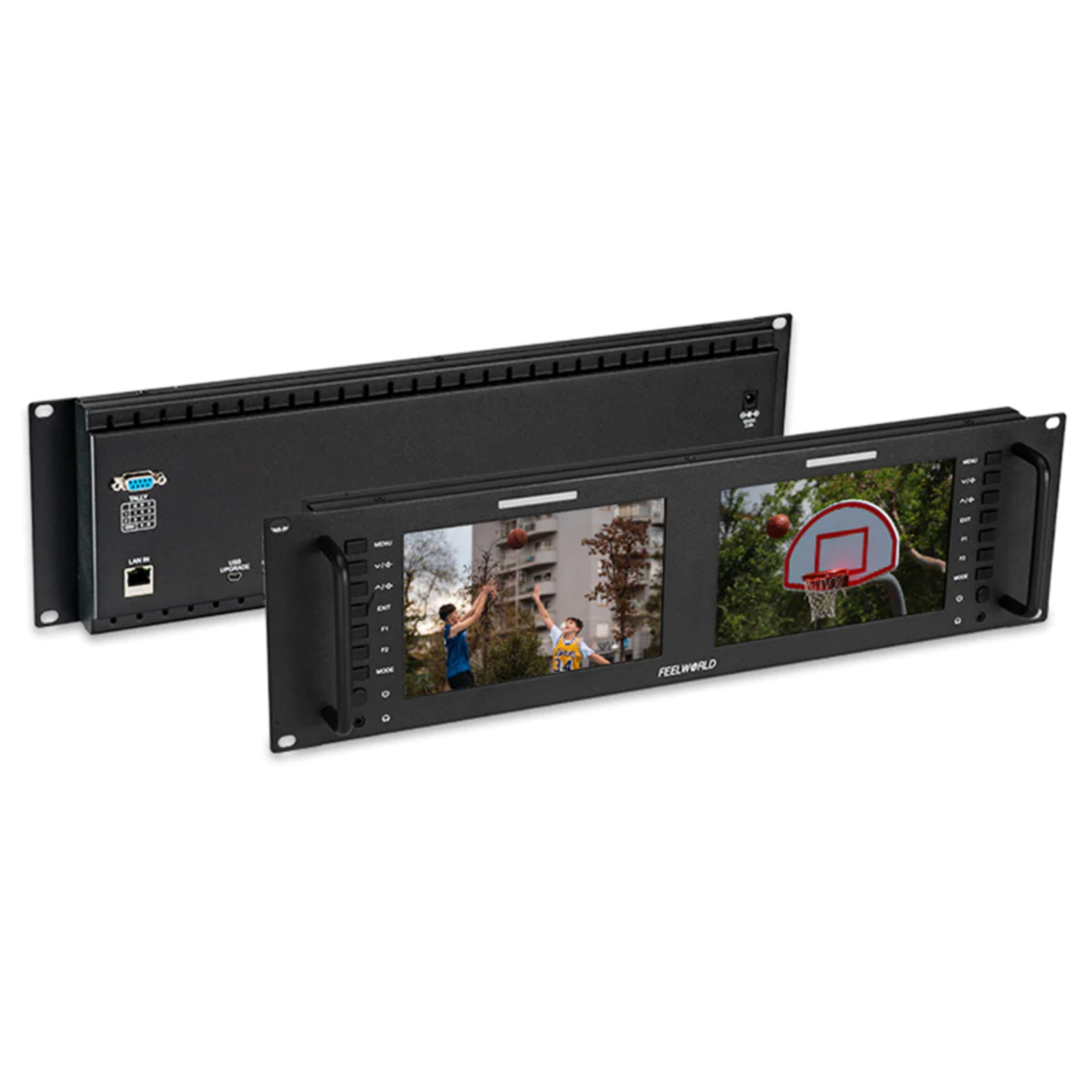

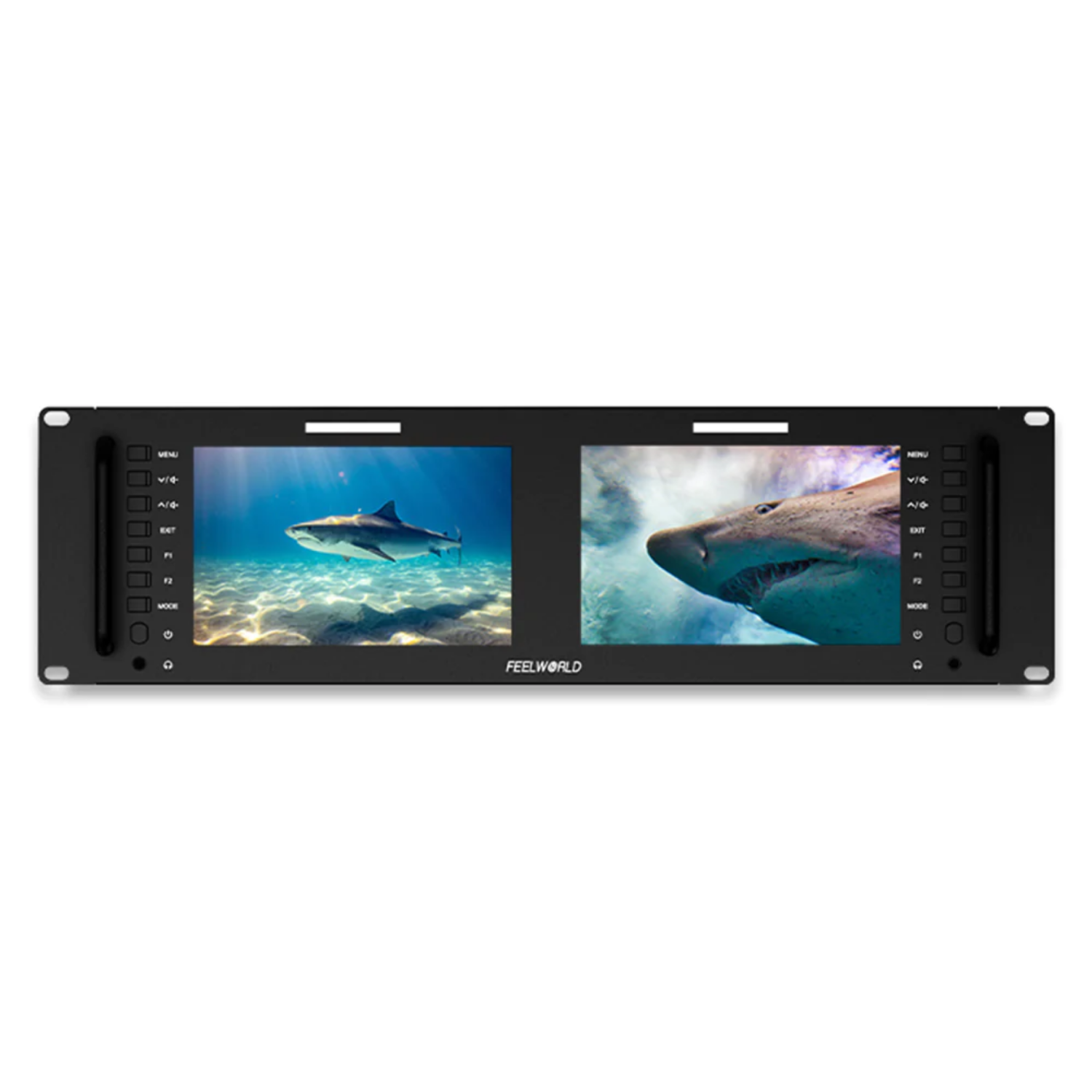

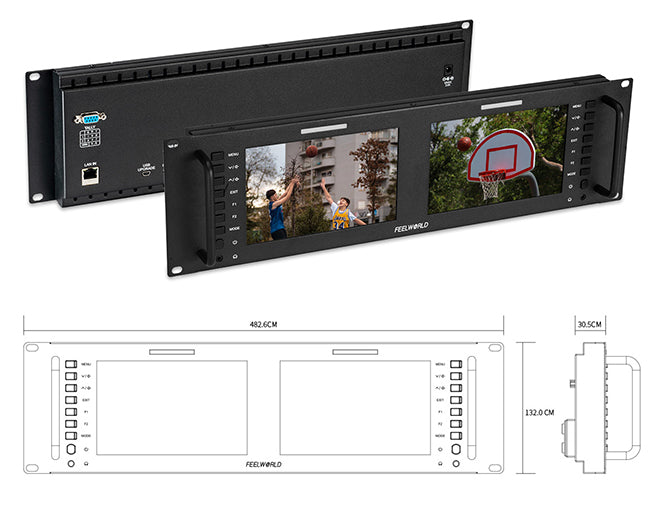

A D71 PLUS-H nem kameramonitor – hanem egy rackpanel videofalhoz, vágószobába vagy közvetítőautóba. A 482,6 × 132 × 30,5 mm méretű fémházban két 7 hüvelykes IPS-kijelző található, mindegyik saját bemenettel, saját gombsorral és saját beállításokkal. Így a két képernyőn egyszerre két különböző kamerát követhet nyomon.

A beépítési magasság 3U, így a panel egy szokásos 19 hüvelykes keretbe csavarozható. A 1890 grammos súly és a mindössze 30,5 milliméteres mélység elengedhetetlenek a mobil rendezőfülke kialakításánál: a kocsiban minden centiméter hely és minden plusz watt hő is számít.

Full HD 1920 × 1200 felbontású panel

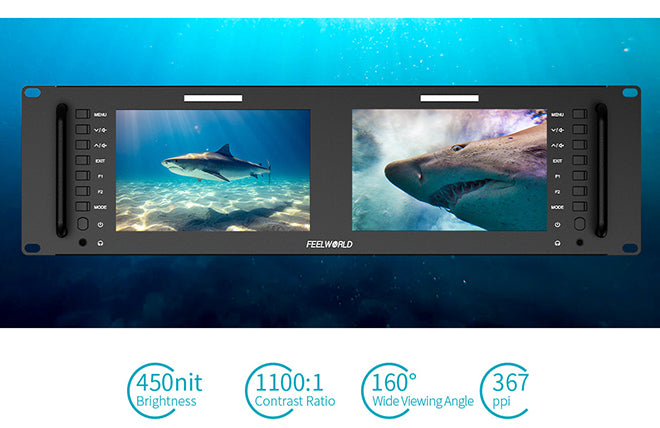

Fényerő: 450 cd/m², kontraszt: 1100:1, látószög: 160°

A két IPS-panel mindegyike 1920 × 1200 képpontos felbontással rendelkezik, 16:10-es képaránnyal és 0,07875 milliméteres képponttávolsággal. A színeket hűen adja vissza, és a kép finom részletekben is jól olvasható marad.

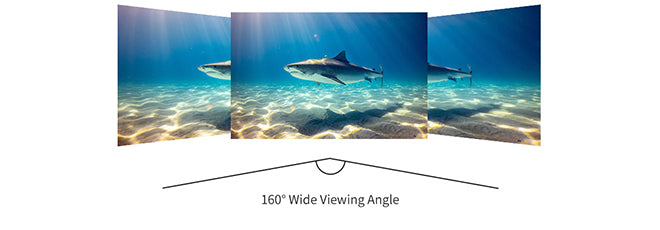

A 450 cd/m²-es fényerő és az 1100:1-es kontraszt arány alkalmas beltéri használatra – stúdióban, vágószobában vagy járműben. A monitor nem alkalmas közvetlen napfényre, ezért a gyártó sem ajánlja ilyen körülmények között. A látószögek mindkét irányban 80°, azaz vízszintesen és függőlegesen egyaránt 160°: a kép színe nem változik, még akkor sem, ha oldalról vagy felülről nézzük.

Minden képernyőhöz külön gombok és háromszínű tally

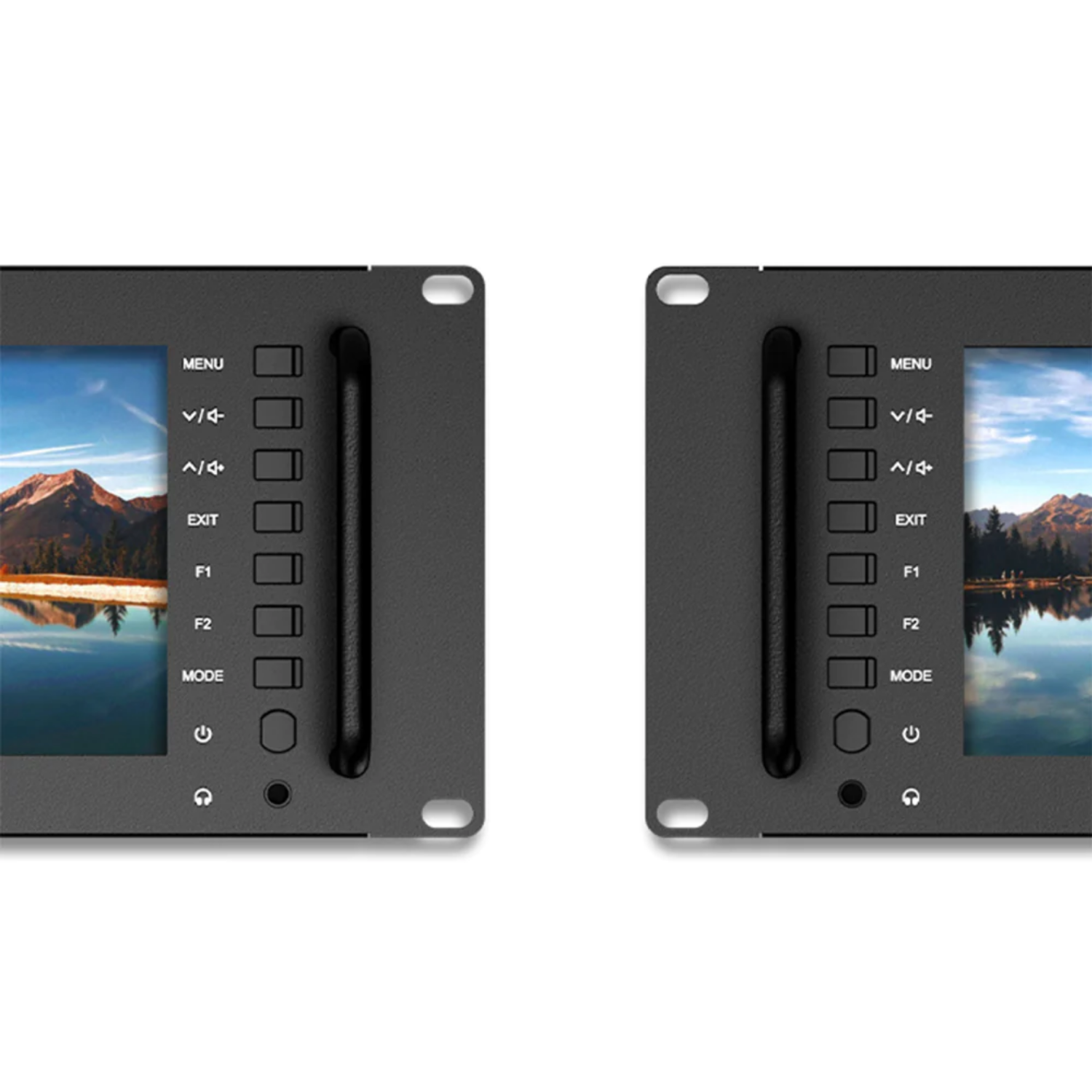

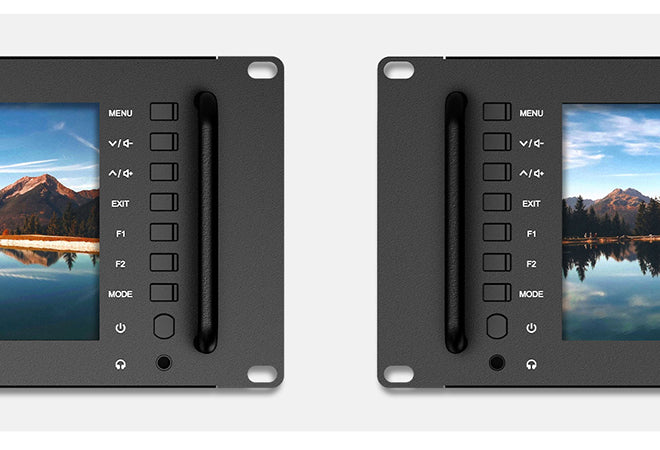

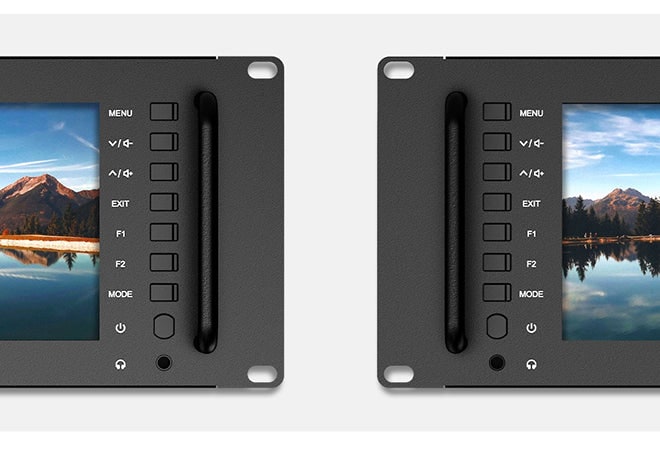

Minden kijelzőnek megvan a saját gombsora az előlapon: MENU, két nyílgomb a hangerő szabályozásához, EXIT, programozható F1 és F2, MODE, valamint a bekapcsoló gomb. Az F gomb a leggyakrabban használt funkciók gyorselérésére szolgál, így működés közben nem kell végigkattintani a menüt.

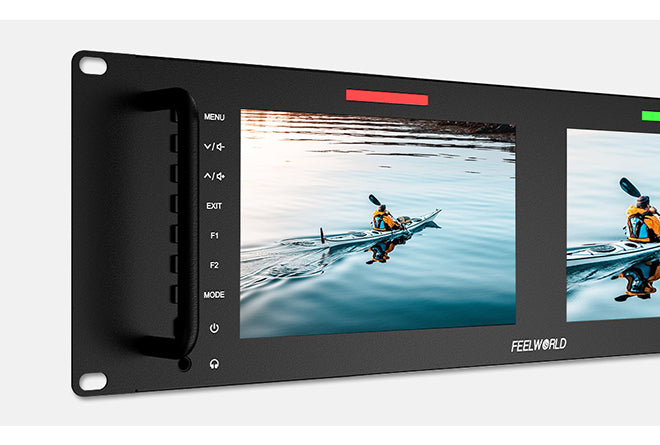

Minden képernyő mellett saját tally-csík világít, három színben – piros, zöld és sárga. A hátsó DB-9-es csatlakozón keresztül vezérelhető, így a monitor mellett ülő operátor ugyanúgy tudja, melyik kamera van adásban és melyik áll készenlétben, mint a rendező.

Bemenetek és kimenetek minden kijelzőhöz külön-külön

Csak HDMI és kompozit videó – ez a változat kizárólag HDMI-t támogat

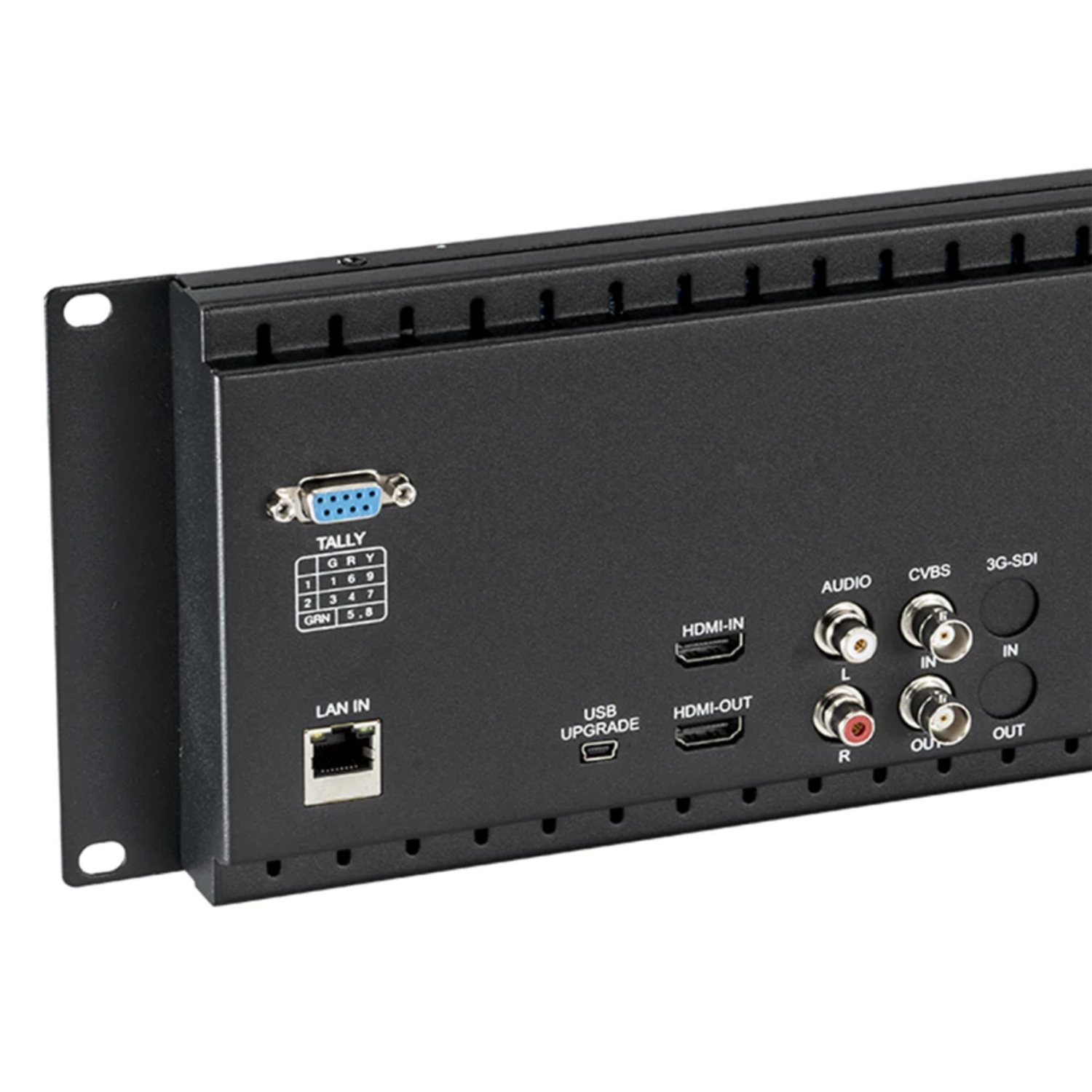

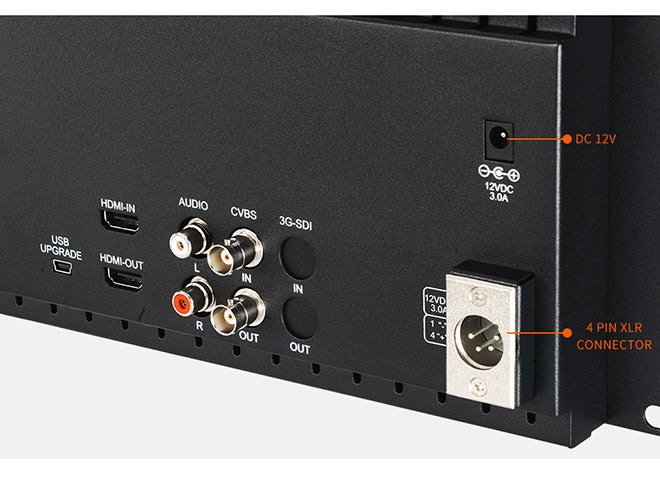

A hátsó panelen mindkét kijelzőhöz található HDMI bemenet és kimenet, valamint kompozit videó (CVBS) bemenet és kimenet BNC csatlakozókon. Ehhez tartozik még két RCA bemenet az L/R hanghoz, valamint egy sztereó fejhallgató-kimenet.

A HDMI-bemenet támogatja a 4K UHD 3840 × 2160 felbontást 30 Hz-ig, a DCI 4K 4096 × 2160 felbontást 24 Hz-ig, továbbá a 1080p-t 60 képkockáig, a 1080i-t, 720p-t, valamint a 480i/576i/480p/576p szabványos felbontásokat is. A kompozit bemenet automatikusan felismeri a PAL és az NTSC rendszereket.

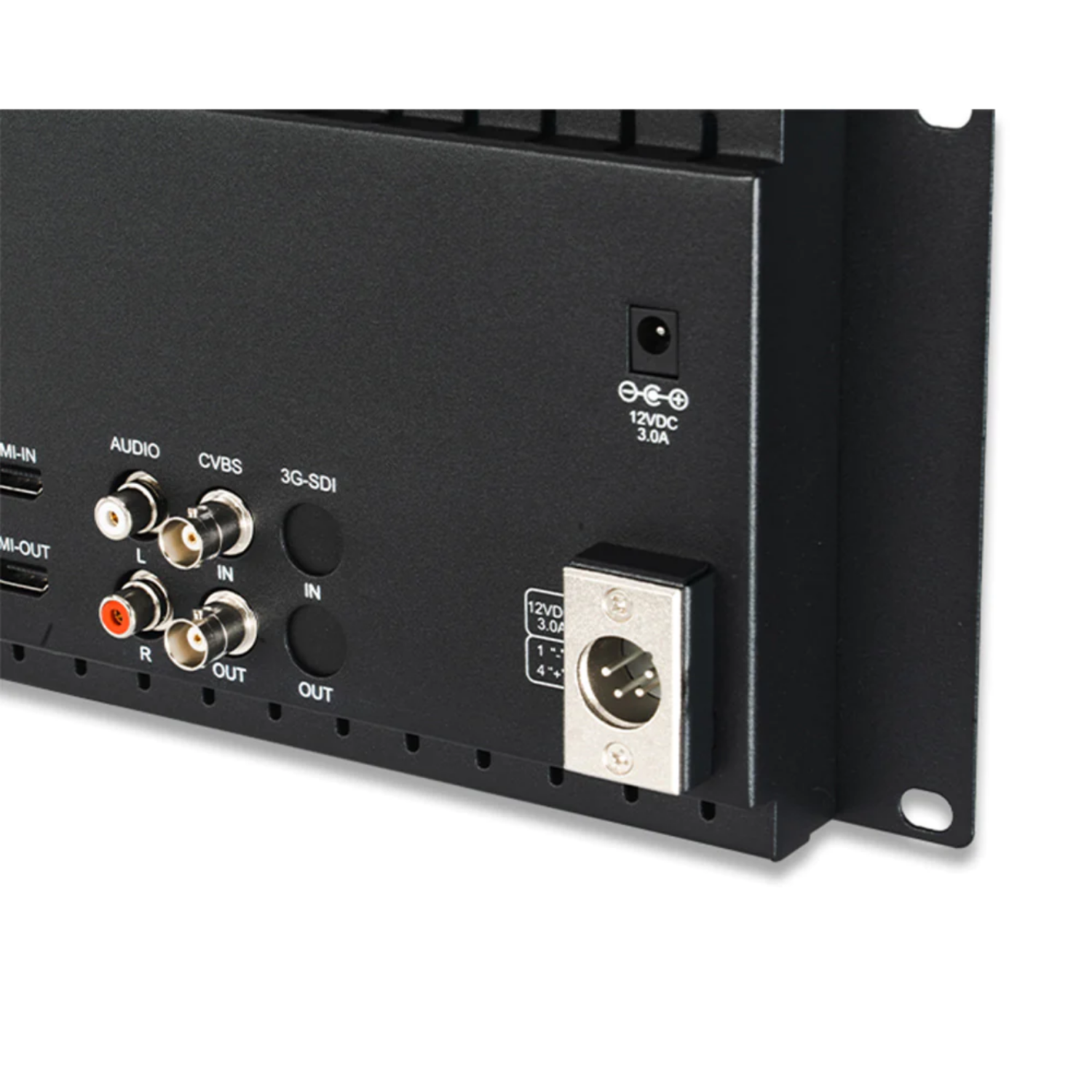

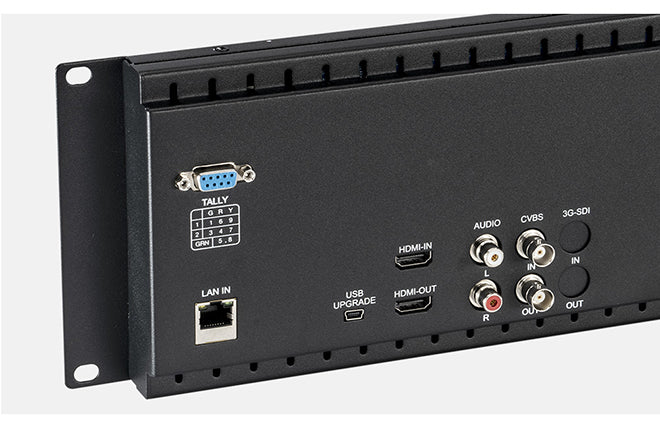

A hátsó panelt ábrázoló fényképeken figyeljük meg a „3G-SDI IN” és „3G-SDI OUT” szitanyomtatást: a ház megegyezik a D71 PLUS modellel, de a -H változatnál e felirat alatt üres, elzárt nyílások találhatók, és a csatlakozók nincsenek felszerelve. Akinek SDI-re van szüksége, az a D71 PLUS modellt válassza.

A bemenetek és kimenetek is duplán vannak kialakítva, így a panel láncba köthető: a jel áthalad rajta a következő monitorba, a felvevőbe vagy a rendezőpultba anélkül, hogy elosztóra lenne szükség. A tápellátást egy 12 V-os DC koaxiális csatlakozó vagy egy négypólusú XLR biztosítja, mindkettő 9–24 V-os feszültségtartományban.

Beállítás hálózaton keresztül, nem gombokkal

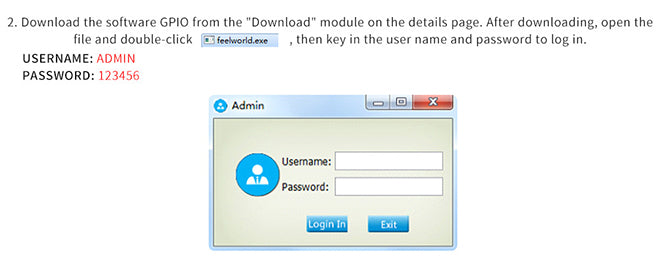

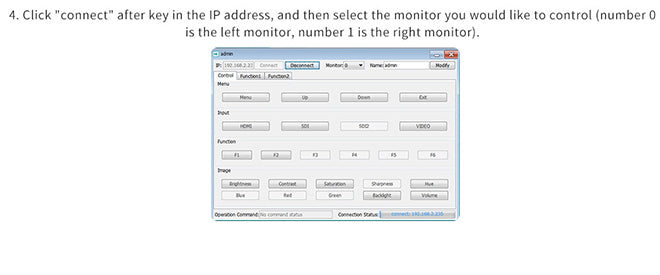

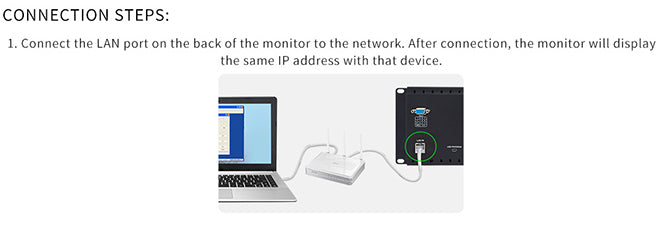

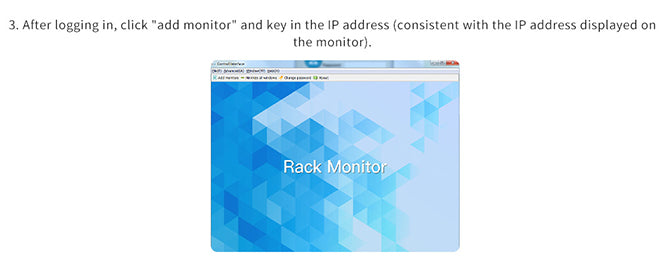

A képcsatlakozók mellett található egy LAN-aljzat. A hálózati csatlakozás után a panel jelzi az IP-címét, és a gyártó által letöltésre kínált GPIO programmal számítógépről beállítható. Bejelentkezés után a monitor az IP-cím alapján hozzáadódik, majd a billentyűzetről lehet váltani a bemenetek között, valamint beállítani a fényerőt, a kontrasztot, a színtelítettséget, az élességet és a háttérvilágítást — mindkét képernyő esetében külön-külön (0 a bal, 1 a jobb).

Egy olyan falon, ahol öt vagy tíz panel van egymás felett, ez a különbség egy perc és fél óra között jelent a létrán való mászás szempontjából. A gyártó megjegyzése: a program Windows rendszer alatt fut.

A hátsó oldalon található USB-csatlakozó a firmware frissítésére és a saját LUT-táblák flash-meghajtóról való betöltésére szolgál.

3D LUT és képellenőrző eszközök

Akár 32 saját .cube táblázat flash-meghajtóról

A panel beépített átalakítóval rendelkezik a logaritmikus profilból Rec.709-be, emellett akár 32 saját .cube formátumú táblázatot is be tud tölteni. A fájlokat az USB-meghajtó gyökérkönyvtárába kell menteni, majd egy átalakító segítségével a készülék hátulján található USB-csatlakozóba kell feltölteni. Így már a forgatás során láthatja a kívánt képet, nem pedig csak a vágószobában.

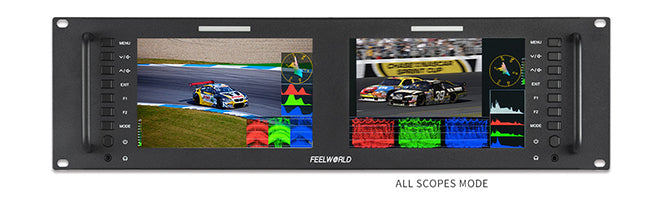

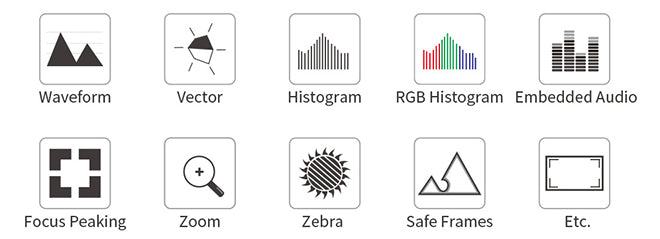

Az eszközkészlet tartalmazza a hullámformát (RGB/YUV/Y parade), a vektorszkópot, a fényerő- és RGB-hisztogramot, a fázist és a hangszintet, a peakinget, a zebrát, a hamis színeket, a nagyítást, a pixel-to-pixel nézetet, a képkockajelölőket és a kilenc mezős rácsot. A hullámformák egyenként vagy egyszerre, egyetlen gombnyomással nyithatók meg az All Scopes módban – így helyettesíthetik a különálló és lényegesen drágább mérőműszereket.

Mindkét képernyő függetlenül beállítható, így az egyiken tiszta kép, a másikon pedig ugyanazon kamera jelének elemzése futhat.

Hol használják

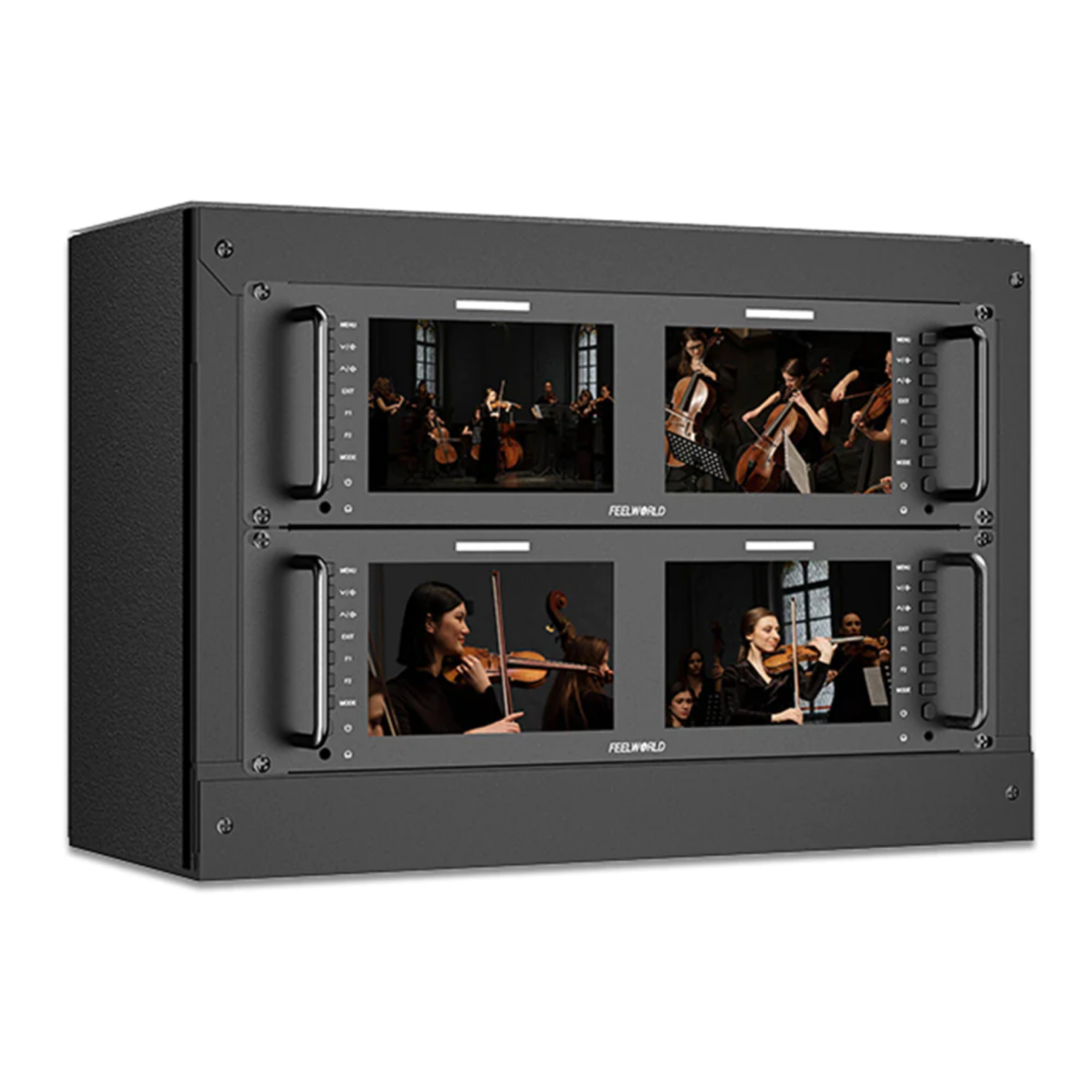

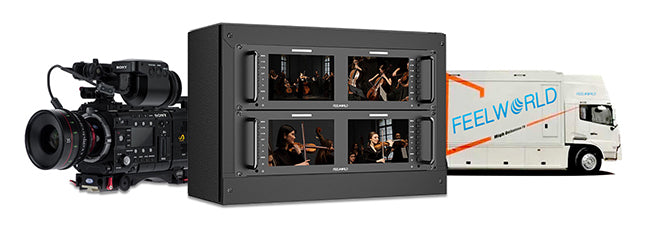

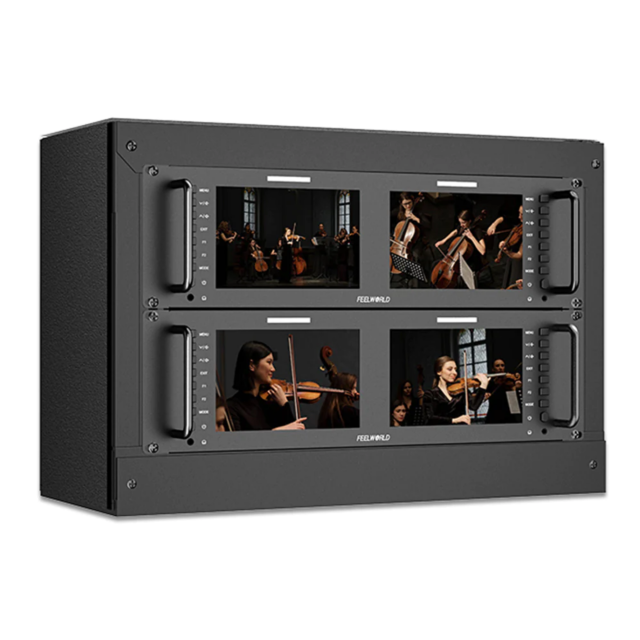

A műsorszolgáltatási vezérlőteremben a paneleket egymás fölé helyezik, és ezekről egyszerre több kamerabemenetet is figyelnek; a beépített tally pedig folyamatosan jelzi, hogy mi van adásban és mi kerül felvételre.

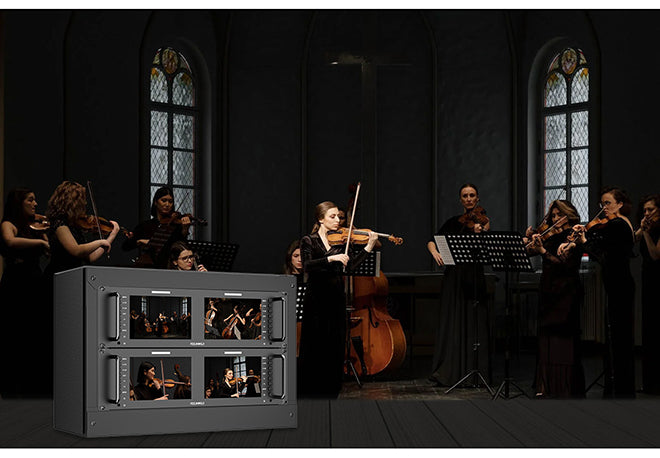

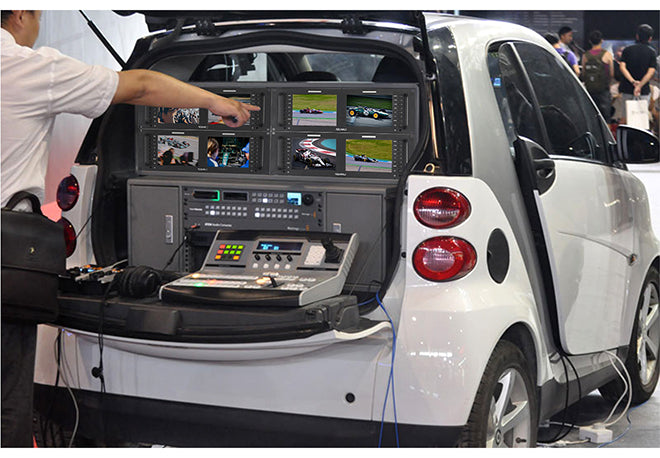

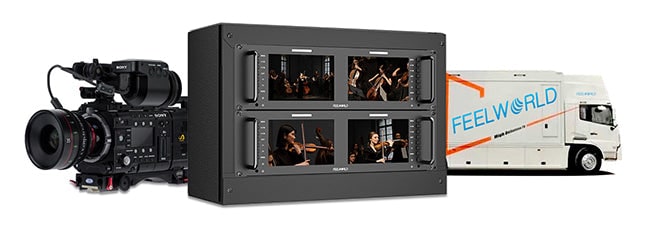

A mobil közvetítőautóban a hely és a hőterhelés a döntő tényező. A D71 PLUS-H vékony, könnyű és legfeljebb 21 W-ot fogyaszt, így elfér olyan keretben is, ahol egy vastagabb monitor akadályt jelentene. A közvetítés mellett utómunkára, forgatási helyszínekre, koncertközvetítésekre és repülőgéppel szállított hordozható stúdiókba is kiválóan alkalmas.
