Feelworld D71 PLUS Dual 7"3RU Rack Mount Monitor 4K HDMI SDI

Két 7 hüvelykes, 3U beépítési magasságú rack-monitor műsorszolgáltatási vezérlőteremhez, vágószobához és közvetítőautóhoz. Két független, 1920 × 1200 felbontású IPS-panel 3G-SDI, 4K HDMI és kompozit videó bemenetekkel és kimenetekkel, háromszínű tally jelzés minden képernyőnél, hullámforma-kijelző vektorszkóppal és akár 32 saját 3D LUT táblával. Hálózaton keresztül számítógépről is beállítható.

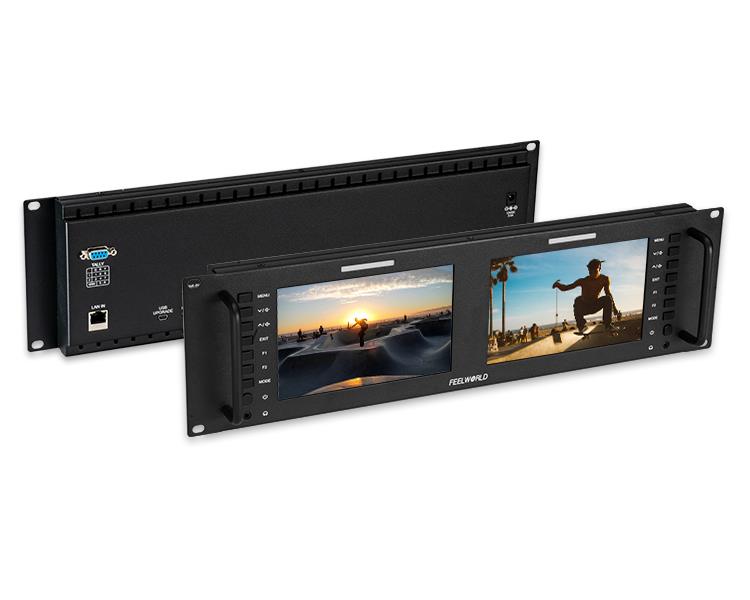

Két 7 hüvelykes panel egy rack-egységben

3U beépítési magasság, 30,5 mm mélység, két független beállítás

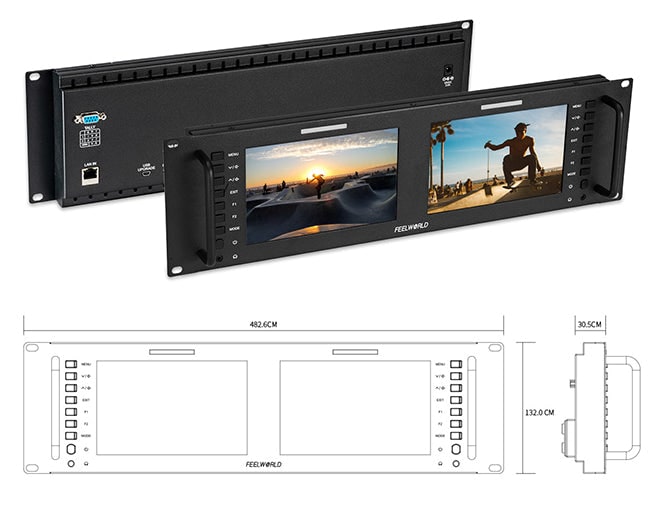

A D71 PLUS nem egy kameramonitor — hanem egy rackpanelt, amelyet videofalban, vágószobában vagy közvetítőautóban lehet használni. A 482,6 × 132 × 30,5 mm méretű fémházban két 7 hüvelykes IPS-kijelző található, mindegyik saját bemenettel, saját gombsorral és saját beállításokkal. Így a két képernyőn egyszerre két különböző kamerát követhet nyomon.

A beépítési magasság 3U, így a panel egy szokásos 19 hüvelykes keretbe csavarozható. A 1890 grammos súly és a mindössze 30,5 milliméteres mélység elengedhetetlenek a mobil rendezőfülke kialakításánál: a kocsiban minden centiméter hely és minden plusz watt hő is számít.

Full HD 1920 × 1200 felbontású panel

Fényerő: 450 cd/m², kontraszt: 1100:1, látószög: 160°

A két IPS-panel mindegyike 1920 × 1200 képpontos felbontással rendelkezik, 16:10-es képarány mellett, 0,07875 milliméteres képponttávolsággal. A színeket hűen adja vissza, és a kép finom részletekben is jól olvasható marad.

A 450 cd/m²-es fényerő és az 1100:1-es kontraszt arány alkalmas beltéri használatra – stúdióban, vágószobában vagy járműben. A monitor nem alkalmas közvetlen napfényre, ezért a gyártó sem ajánlja ilyen körülmények között. A látószögek mindkét irányban 80°, azaz vízszintesen és függőlegesen egyaránt 160°: a kép színe nem változik, még akkor sem, ha oldalról vagy felülről nézzük.

Minden képernyőhöz külön gombok és háromszínű tally

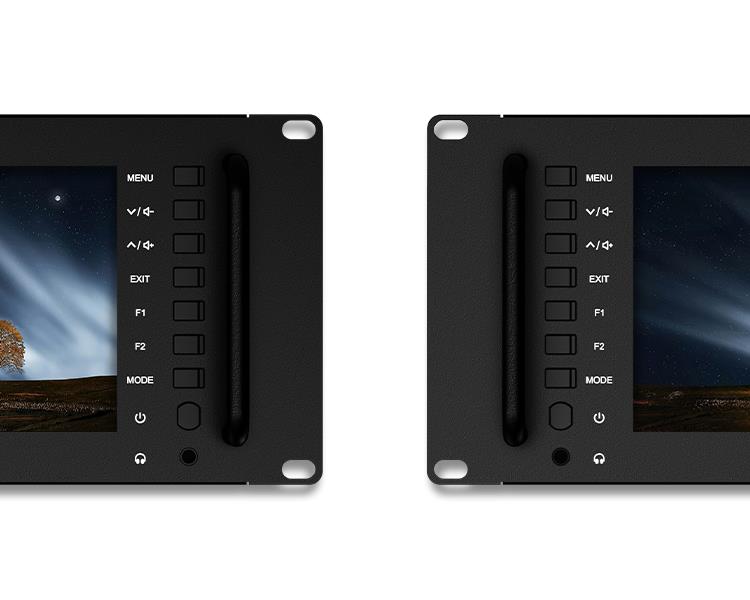

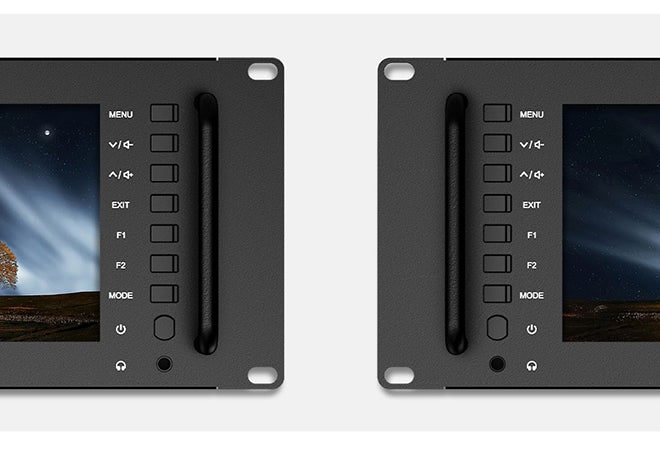

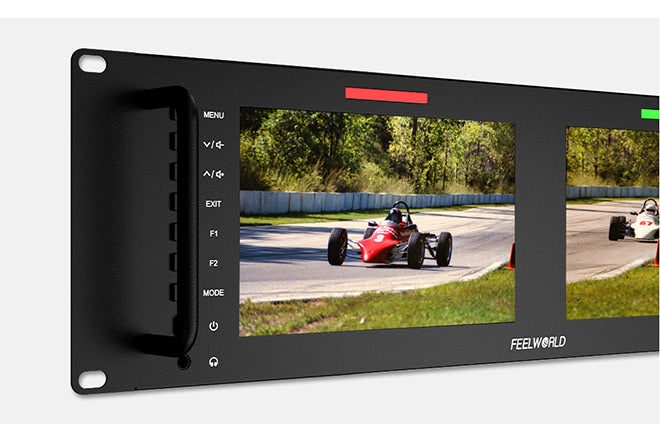

Minden kijelzőnek megvan a saját gombsora az előlapon: MENU, két nyílgomb a hangerő szabályozásához, EXIT, programozható F1 és F2, MODE, valamint a bekapcsoló gomb. Az F gomb a leggyakrabban használt funkciók gyorselérésére szolgál, így működés közben nem kell végigkattintani a menüt.

Minden képernyő mellett saját tally-csík világít, három színben – piros, zöld és sárga. A hátsó oldalon található DB-9 csatlakozón keresztül vezérelhető, így a monitor mellett ülő operátor ugyanúgy tudja, melyik kamera van adásban és melyik áll készenlétben, mint a rendező.

Bemenetek és kimenetek minden kijelzőhöz külön-külön

3G-SDI, 4K HDMI és kompozit videó, mind átviteli módban

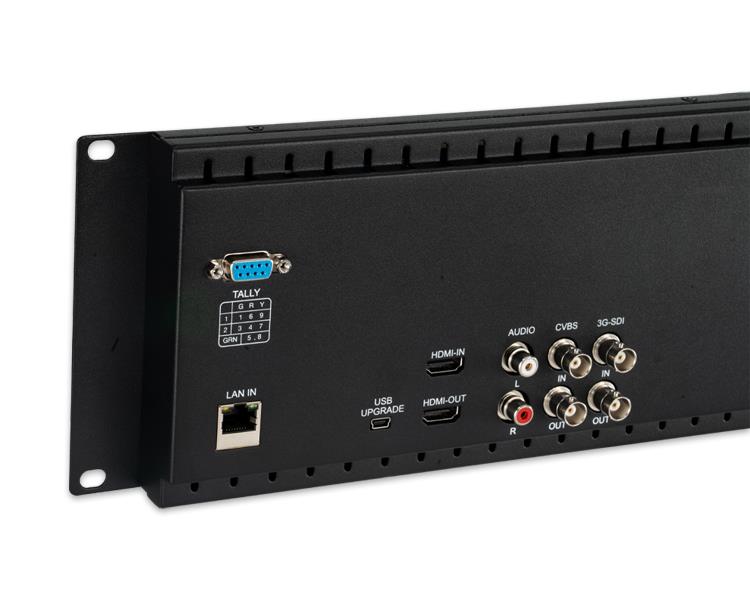

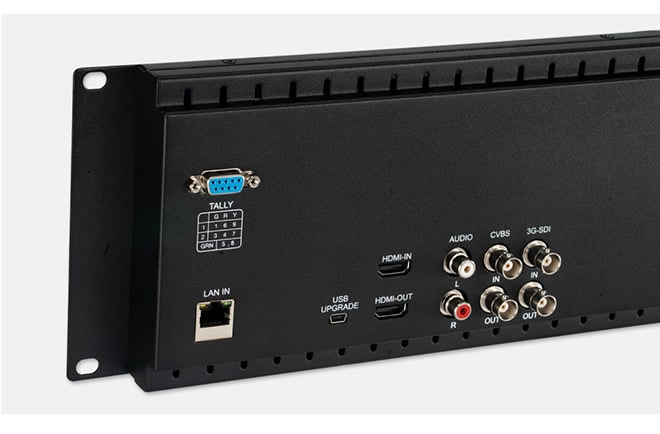

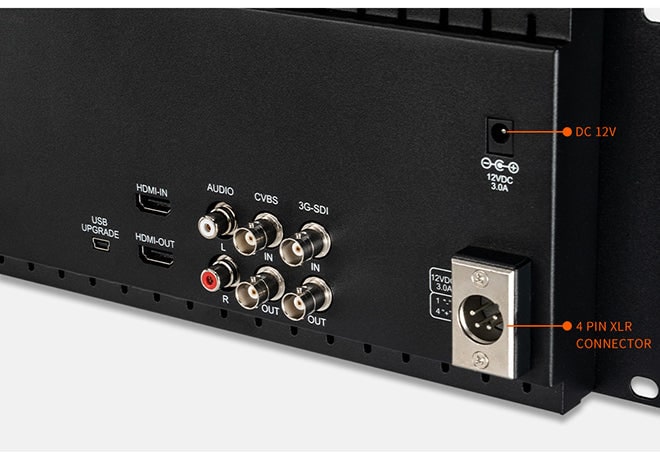

A hátsó panelen mindkét kijelzőhöz teljes felszerelés található: 3G-SDI bemenet és kimenet BNC csatlakozókon, HDMI bemenet és kimenet, valamint kompozit videó (CVBS) bemenet és kimenet, szintén BNC-n. Ehhez tartozik még két RCA bemenet az L/R hanghoz, valamint egy sztereó fejhallgató-kimenet.

A HDMI-bemenet 4K UHD 3840 × 2160 felbontást fogad 30 Hz-ig, valamint DCI 4K 4096 × 2160 felbontást 24 Hz-en, továbbá 1080p-t 60 képkockáig, 1080i-t, 720p, valamint a szabványos felbontású 480i/576i/480p/576p jeleket is. Az SDI-n keresztül 3G, azaz 1080p 60 képkockáig, 1080i és 720p jelek érkeznek. A kompozit bemenet automatikusan felismeri a PAL és az NTSC jeleket.

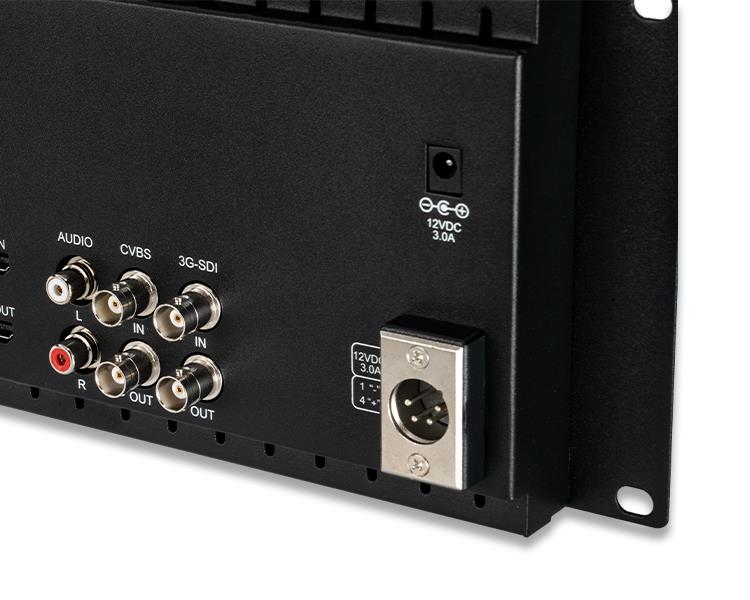

Mivel a bemenetek és kimenetek is kettős kivitelűek, a panel sorba köthető: a jel áthalad rajta, és továbbjut a következő monitorra, a felvevőre vagy a rendezőfülkébe, anélkül, hogy elosztóra lenne szükség. A tápellátást egy 12 V-os DC koaxiális csatlakozó vagy egy négypólusú XLR biztosítja, mindkettő 9–24 V-os feszültségtartományban.

Beállítás hálózaton keresztül, nem gombokkal

A képcsatlakozók mellett található egy LAN-aljzat. A hálózati csatlakozás után a panel jelzi az IP-címét, és a gyártó által letöltésre kínált GPIO programmal számítógépről beállítható. Bejelentkezés után a monitor az IP-cím alapján hozzáadódik, majd a billentyűzetről lehet váltani a bemenetek között, valamint beállítani a fényerőt, a kontrasztot, a színtelítettséget, az élességet és a háttérvilágítást — mindkét képernyő esetében külön-külön (0 a bal, 1 a jobb).

Egy olyan falon, ahol öt vagy tíz panel van egymás felett, ez egy perc és fél óra közötti különbséget jelent a létrán való mászásban. A gyártó megjegyzése: a program Windows rendszeren fut.

A hátsó oldalon található USB-csatlakozó a firmware frissítésére és a saját LUT-táblák flash-meghajtóról való betöltésére szolgál.

3D LUT és képellenőrző eszközök

Akár 32 saját .cube táblázat flash-meghajtóról

A panel beépített átalakítóval rendelkezik a logaritmikus profilból Rec.709-be, emellett akár 32 saját .cube formátumú táblázatot is be tud tölteni. A fájlokat az USB-meghajtó gyökérkönyvtárába kell menteni, majd egy átalakító segítségével a készülék hátulján található USB-csatlakozóba kell betölteni. Így már a forgatás során láthatja a kívánt képet, nem csak a vágószobában.

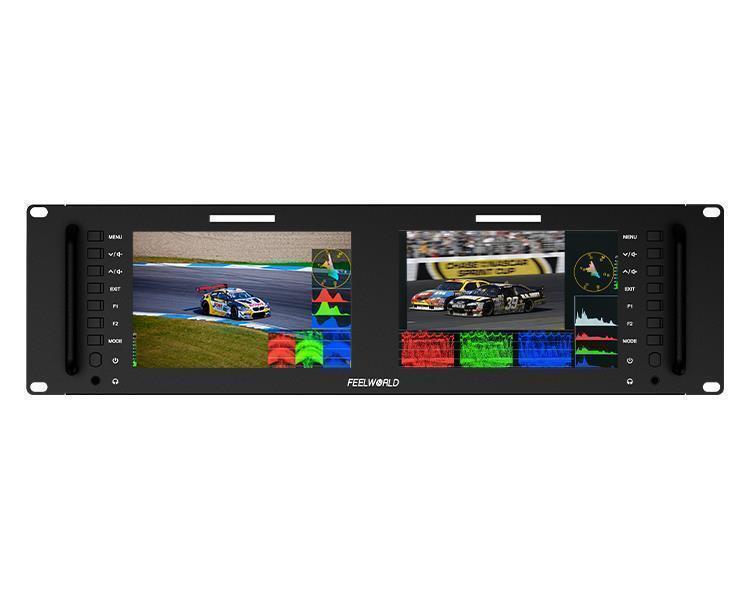

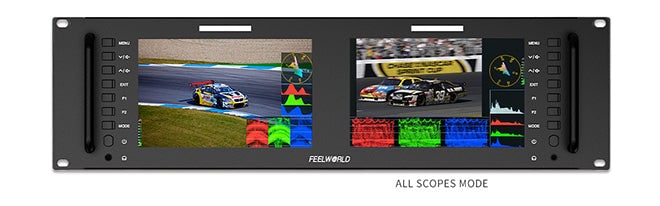

Az eszközkészlet tartalmazza a hullámformát (RGB/YUV/Y parade), a vektorszkópot, a fényerő- és RGB-hisztogramot, a fázist és a hangszintet, a peakinget, a zebrát, a hamis színeket, a nagyítást, a pixel-to-pixel nézetet, a képkockajelölőket és a kilenc mezős rácsot. A hullámformákat egyenként vagy egyszerre, egyetlen gombnyomással lehet megnyitni az All Scopes módban – így helyettesítik a különálló és lényegesen drágább mérőműszert.

Mindkét képernyő függetlenül beállítható, így az egyiken tiszta kép, a másikon pedig ugyanazon kamera jelének elemzése futhat.

Időkód az SDI-jelből

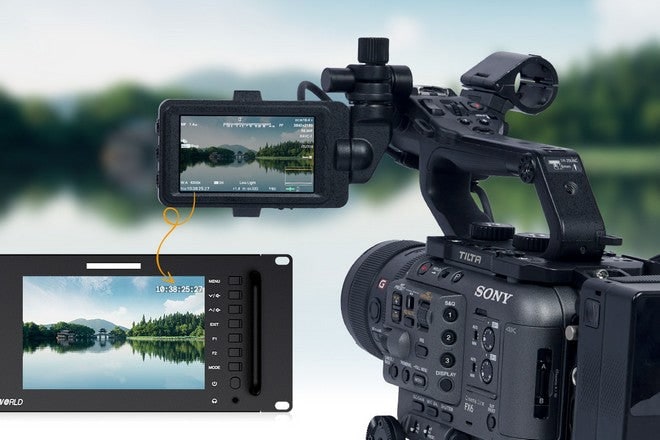

Az SDI bemeneten keresztül a panel képes olvasni és megjeleníteni a kamerával szinkronizált LTC és VITC típusú időkódot. A vágószobában így gyorsan és pontosan megtalálható az adott képkocka, ahelyett, hogy visszatekeréssel kellene keresni – mind a film-, mind a televíziós utómunkálatok során ez olyan időmegtakarítás, amely a projekt egészén át jelentős megtakarítást jelent.

Hol használják

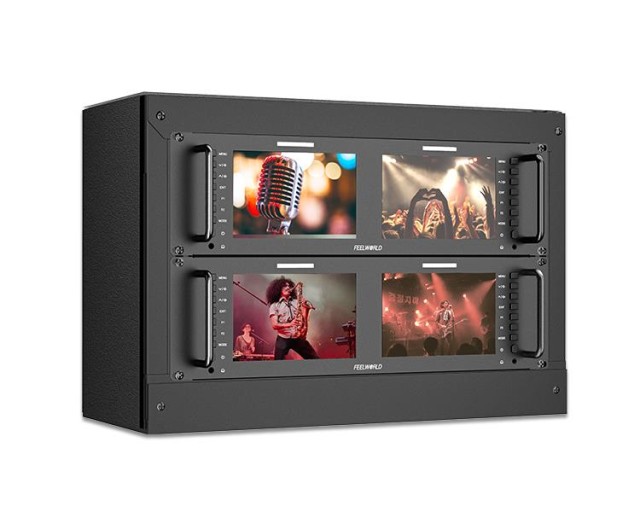

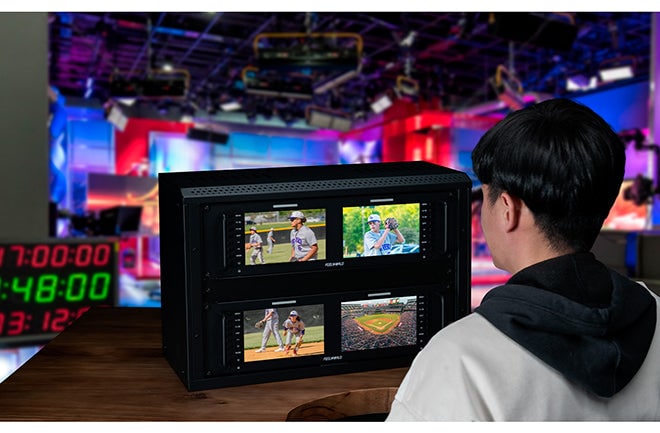

A műsorszolgáltatási rendezőteremben a paneleket egymás fölé helyezik, és egyszerre több kamerabemenetet is figyelnek rajtuk; eközben a beépített tally folyamatosan jelzi, hogy mi van adásban és mi kerül felvételre.

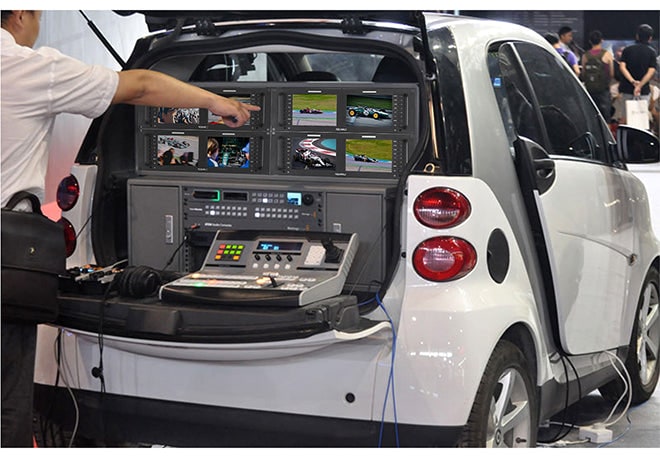

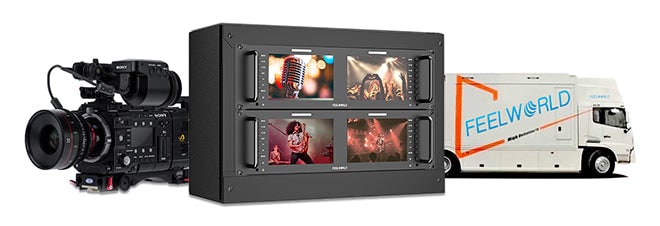

A mobil közvetítőautóban a hely és a hőtermelés a döntő tényező. A D71 PLUS vékony, könnyű és legfeljebb 21 W-ot fogyaszt, így befér olyan keretbe is, ahol egy vastagabb monitor akadályt jelentene. A közvetítés mellett utómunkára, forgatási helyszínekre és repülőgéppel szállított hordozható stúdiókba is kiválóan alkalmas.
