A Datavideo DAC-90 a 3G/HD/SD-SDI jelből akár négy kiválasztott analóg hangcsatornát választ ki a összesen tizenhat beágyazott csatorna közül. A hangot négy szimmetrikus mini XLR kimeneten továbbítja; a reclocking funkcióval ellátott átmenő SDI kimenet egyidejűleg biztosítja a képátvitelt a csatlakozó berendezések felé. A DIP kapcsolókkal kiválaszthatja a hangcsatornák csoportját, valamint az SMPTE vagy EBU szintet. A DAC-90 így lehetővé teszi, hogy a produkciós SDI-jelből közvetlenül különálló hangot továbbítson monitorokba, felvevőkbe vagy keverőpultba.
SDI HANGLEVÁLASZTÓ
Az SDI-be ágyazott hang leválasztása
Vezesse ki a kiválasztott hangcsatorna-csoportot a 3G/HD/SD-SDI forrásból az analóg berendezésekbe; eközben a reclockolt átmenő kimenet továbbítja a képet a következő eszközhöz.
16 hangcsatorna4× mini-XLR-kimenet
Tartsa meg az átmenő SDI útvonalat

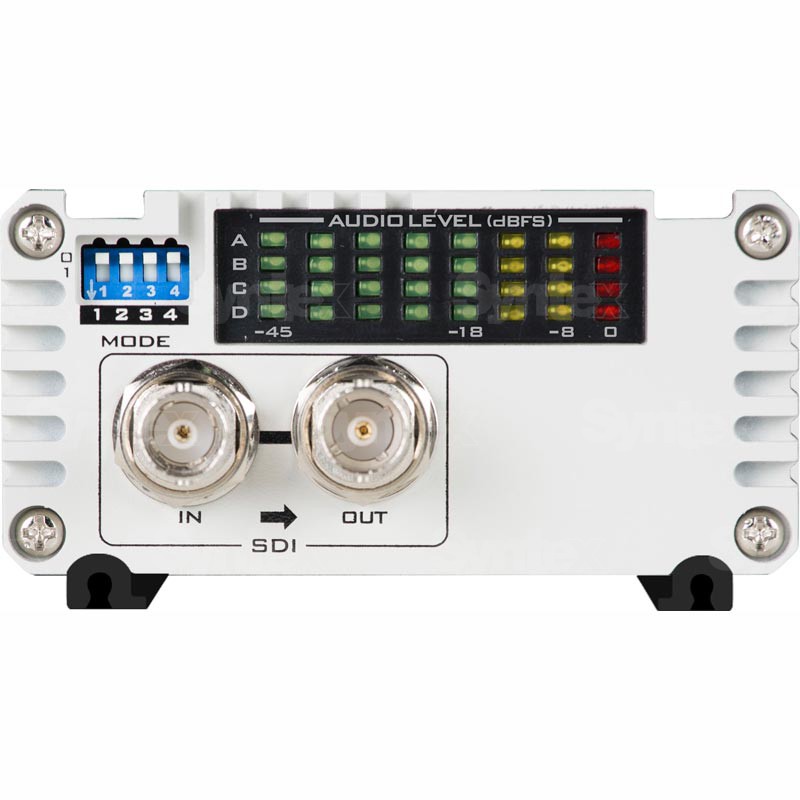

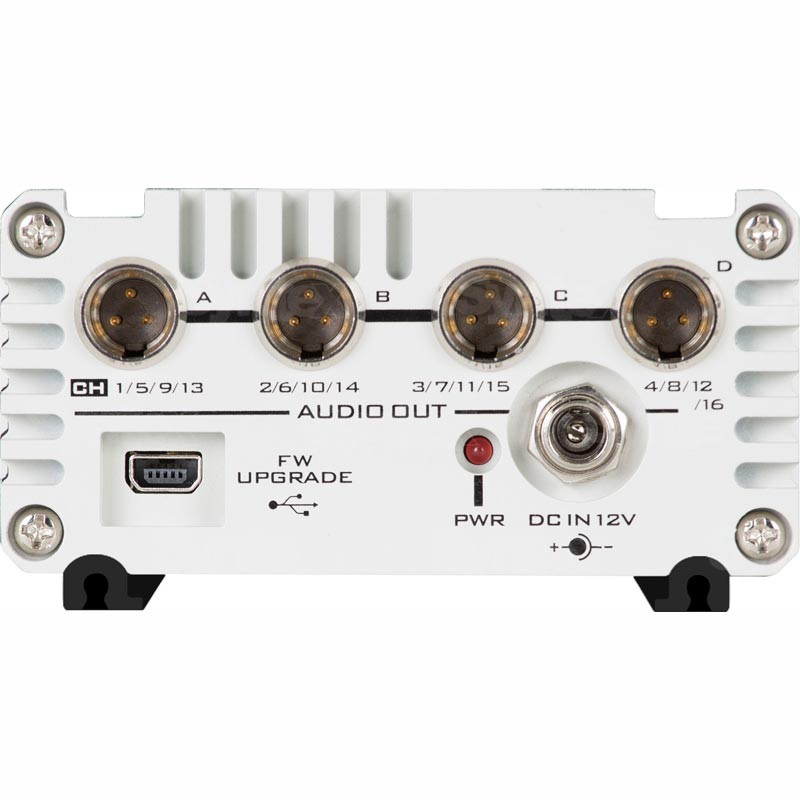

Csatlakoztasson egy 3G/HD/SD-SDI forrást a BNC bemenethez, és továbbítsa a képet az újraszinkronizált BNC kimeneten keresztül. A különálló hang négy szimmetrikus mini XLR kimeneten érhető el, így a monitorok, a felvevő vagy a keverőpult analóg jeleket vehetnek, anélkül, hogy megszakadna a képátvitel.
A készülék támogatja az akár 1080p felbontású SDI formátumokat 50/60 képkocka/másodperc sebességgel, és automatikusan felismeri a bemeneti formátumot.
Válassza ki a csatornacsoportot és a szintet
Az SDI-jel tizenhat beágyazott hangcsatornát tartalmazhat. A beépített DIP-kapcsolókkal a négy analóg kimenethez egy-egy, négy csatornából álló csoportot rendelhet hozzá.
Az SMPTE vagy EBU szintet a csatlakoztatott hangtechnikának megfelelően válassza ki. Az előlapi kijelzők a beállítás és az üzemeltetés során mind a négy kimenet szintjét jelzik.
A CSOMAG TARTALMA
Datavideo DAC-90 ×1 SDI audio de-embedder
AD Switch DC 12 V tápegység ×1
Mini XLR–XLR hím kábel ×2
SPECIFIKÁCIÓ
Funkció: Az SDI-ben beágyazott hang szétválasztása analóg kimenetekre
SDI bemenet: 1× 3G/HD/SD-SDI, BNC
Átmenő SDI kimenet: 1× újra szinkronizált 3G/HD/SD-SDI, BNC
Hangcsatornák: Választható négyes csoportok a összesen 16 beágyazott csatornából
Analóg hangkimenetek: 4× szimmetrikus mini XLR
Hangkimenet impedanciája: 50 Ω
Hangszint: Választható SMPTE / EBU
SD formátumok: 525/29,97 (NTSC), 625/25 (PAL)
HD formátumok: 720p 50/59,94/60; 1080i 50/59,94/60
A Datavideo DAC-90 professzionális SDI audio de-embedder, négy szimmetrikus, mini-XLR csatlakozós analóg hangkimenettel. A videojel a reclockolt SDI-kimeneten halad tovább. A produkciós rendszer hangszinkronizáló, monitorozó és rögzítő eszközökkel egészíthető ki.
Hangfeldolgozás és szinkronizálás – Eszközök a kibontott hang feldolgozásához és a képpel való szinkronizálásához.
