Datavideo DDC-4012H DC-DC feszültségátalakító

+2
Cikszám: 2600-3011

A Datavideo DDC-4012H a 15–50 V egyenáramú tápfeszültséget kamerákhoz vagy más AV-eszközökhöz alkalmas, stabilizált kimeneti feszültséggé alakítja. A kapcsolóval 7,2 V, 8,4 V vagy 12 V választható; maximális terhelés mellett akár 4 A / 48 W teljesítményt biztosít. A bemenet 4 tűs XLR csatlakozót használ, a kimenet pedig 4 tűs XLR vagy 5,5…

További információ

97 690 Ft áfával 76 921 Ft áfa nélkül
Hozzáadás az összehasonlításhoz Ártörténet
Elérhetőség
Várható átvétel: 02. 11.
Külső raktáron 1 db
Bratislava 1 db
Cikszám:
2600-3011
Hozzáadás az összehasonlításhoz Ártörténet

Top kiegészítők a következőkhöz Datavideo DDC-4012H DC-DC feszültségátalakító

Datavideo CB-23H, 50m

  • Ingyenes szállítás
A Datavideo CB-23H egy 50 m hosszú, négyfunkciós kábel mobil videóstúdiókhoz és élő
185 930 Ft
7-14 nap

Datavideo CB-22H, 30m

  • Ingyenes szállítás
A Datavideo CB-22H egy 30 m-es, „minden az egyben” kábel, amely kamerát köt össze
129 950 Ft
7-14 nap
Termékleírás SPECIFIKÁCIÓ A CSOMAG TARTALMA

Termékleírás

A Datavideo DDC-4012H a 15–50 V egyenáramú tápfeszültséget kamerákhoz vagy más AV-eszközökhöz alkalmas, stabilizált kimeneti feszültséggé alakítja. A kapcsolóval 7,2 V, 8,4 V vagy 12 V választható; maximális terhelés mellett akár 4 A / 48 W teljesítményt biztosít. A bemenet 4 tűs XLR csatlakozót használ, a kimenet pedig 4 tűs XLR vagy 5,5 mm-es DC csatlakozóval köthető be. Kompatibilis a Datavideo PD-6 rendszerrel, valamint a CB-22H (30 m) és CB-23H (50 m) kábelekkel.

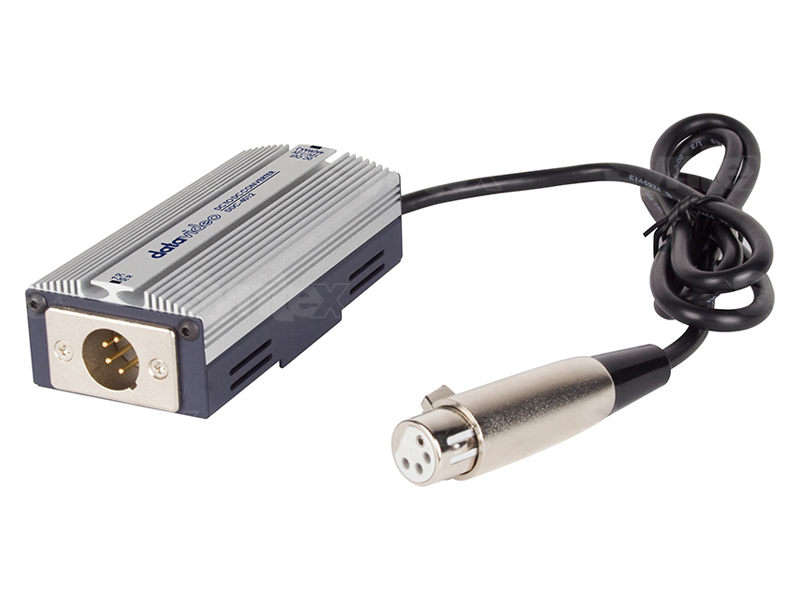

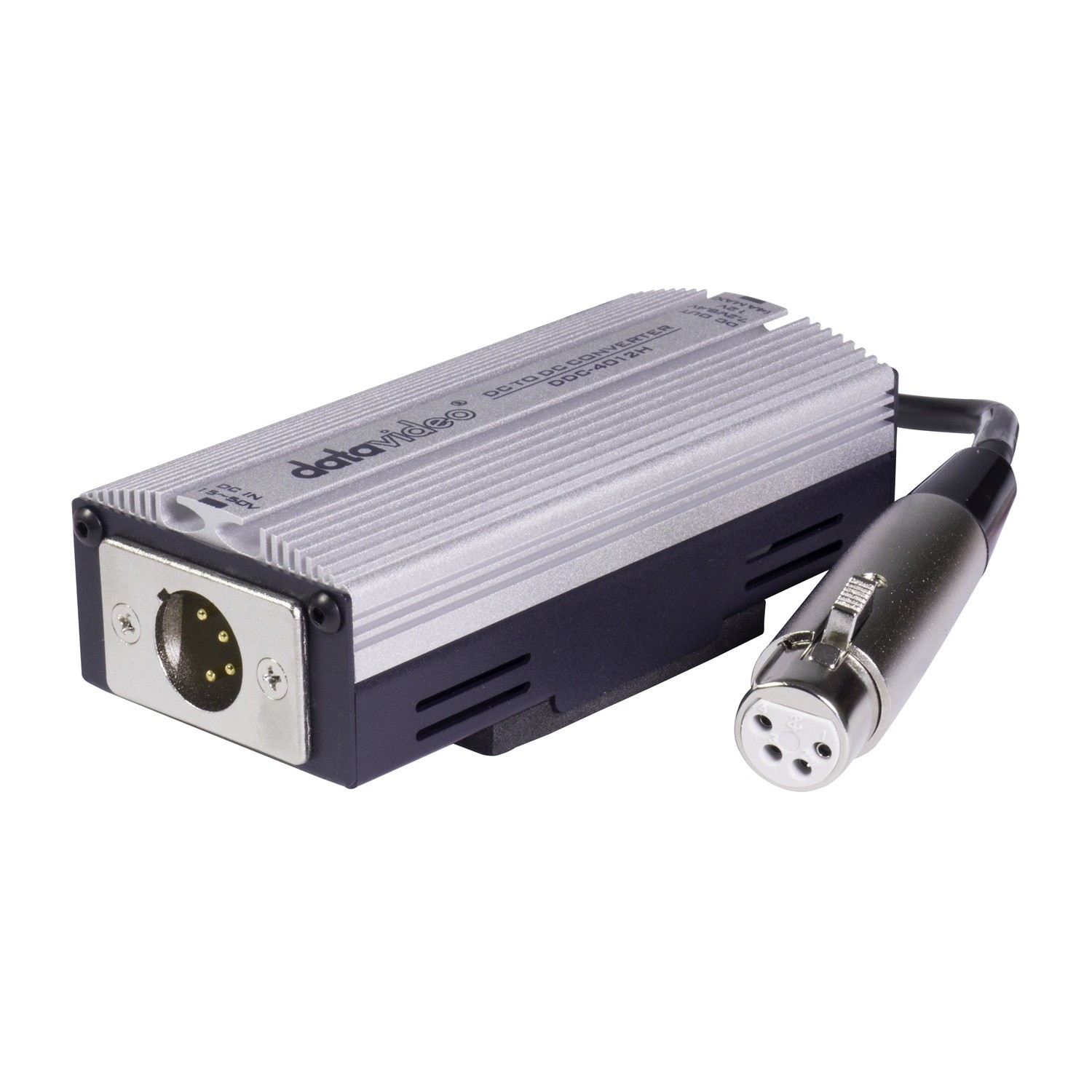

Datavideo DDC-4012H soros DC-DC feszültségátalakító kábelbemenettel és kimeneti csatlakozókkal

Tápellátás a készülék típusa szerint

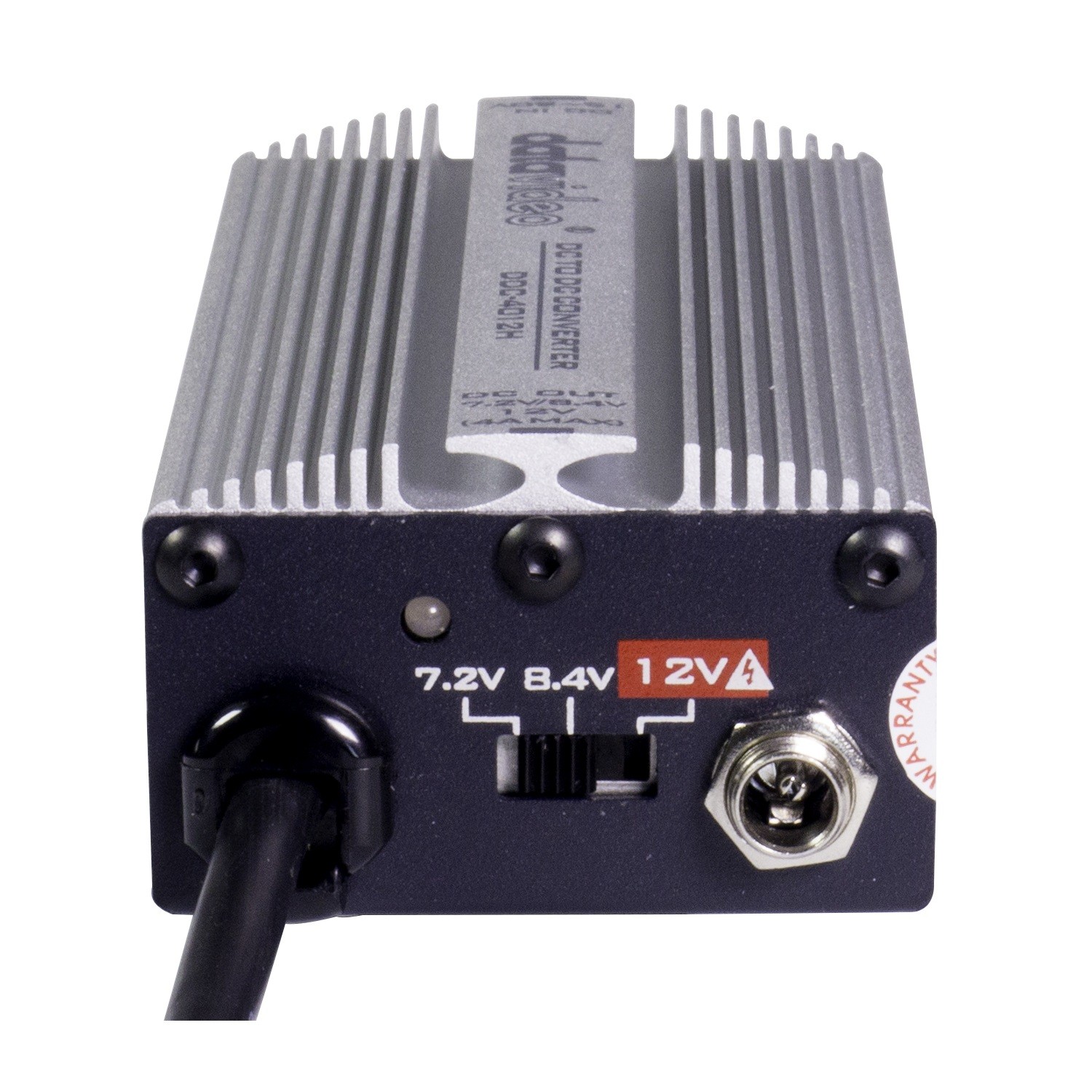

Egy átalakító három, a kamerás és AV-technika számára általános feszültséget biztosít. A készülékházon található kapcsolóval 7,2 V, 8,4 V vagy 12 V feszültség állítható be; a színes LED jelzi a kiválasztott értéket.

Datavideo kapcsolási rajz: tápellátás, SDI-videó és intercom egy PD-6 egységtől CB-22H vagy CB-23H kábelen át a DDC-4012H átalakítóhoz és a kamerához

A kamera tápellátása a Datavideo PD-6 rendszerből

A PD-6 elosztóegységgel és a CB-22H vagy CB-23H kábellel összekapcsolva a DDC-4012H átalakítja a kamera tápellátását. Az ábra bemutatja a tápellátás, az SDI-kép és az interkom egyidejű továbbítását egy többkamerás rendszer keretében.

A CB-22H kábel hossza 30 m, a CB-23H-é pedig 50 m. A konkrét kimeneti feszültséget a csatlakoztatott eszköz követelményeinek megfelelően válassza ki.

Az ábra külön szemlélteti a tápellátás, az SDI-videó és az intercom útvonalát.

Szabályozott kimenet és védelem

A 15–50 V DC bemeneti feszültséget a tápegység a kiválasztott 7,2 / 8,4 / 12 V DC feszültségre alakítja át, ±3 %-os tűréssel. A túlterhelés elleni védelem a hiba megszüntetése után automatikusan visszaáll.

Két kimeneti csatlakozási lehetőség

A készüléket a 4-pólusú XLR kimeneti aljzaton vagy 5,5 mm-es DC csatlakozón keresztül lehet csatlakoztatni. A DDC-4012H IP20 védelmi fokozatú, nem víz- és időjárásálló; beltéri használat ajánlott.

A CSOMAG TARTALMA

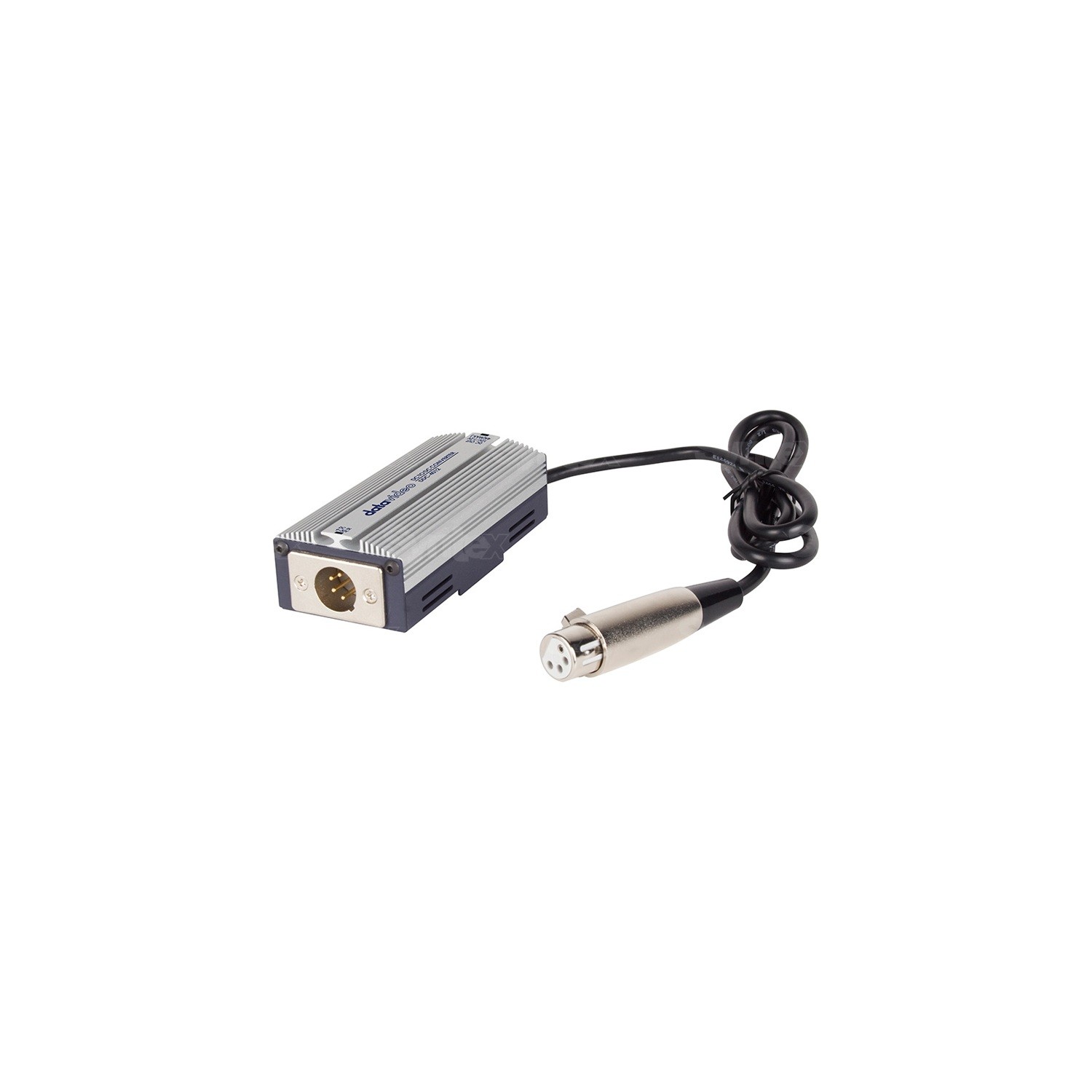

  • 1× Datavideo DDC-4012H, soros DC-DC átalakító beépített 1 m-es kábellel

SPECIFIKÁCIÓ

  • Típus: soros DC-DC feszültségátalakító
  • Bemeneti feszültség: 15–50 V DC

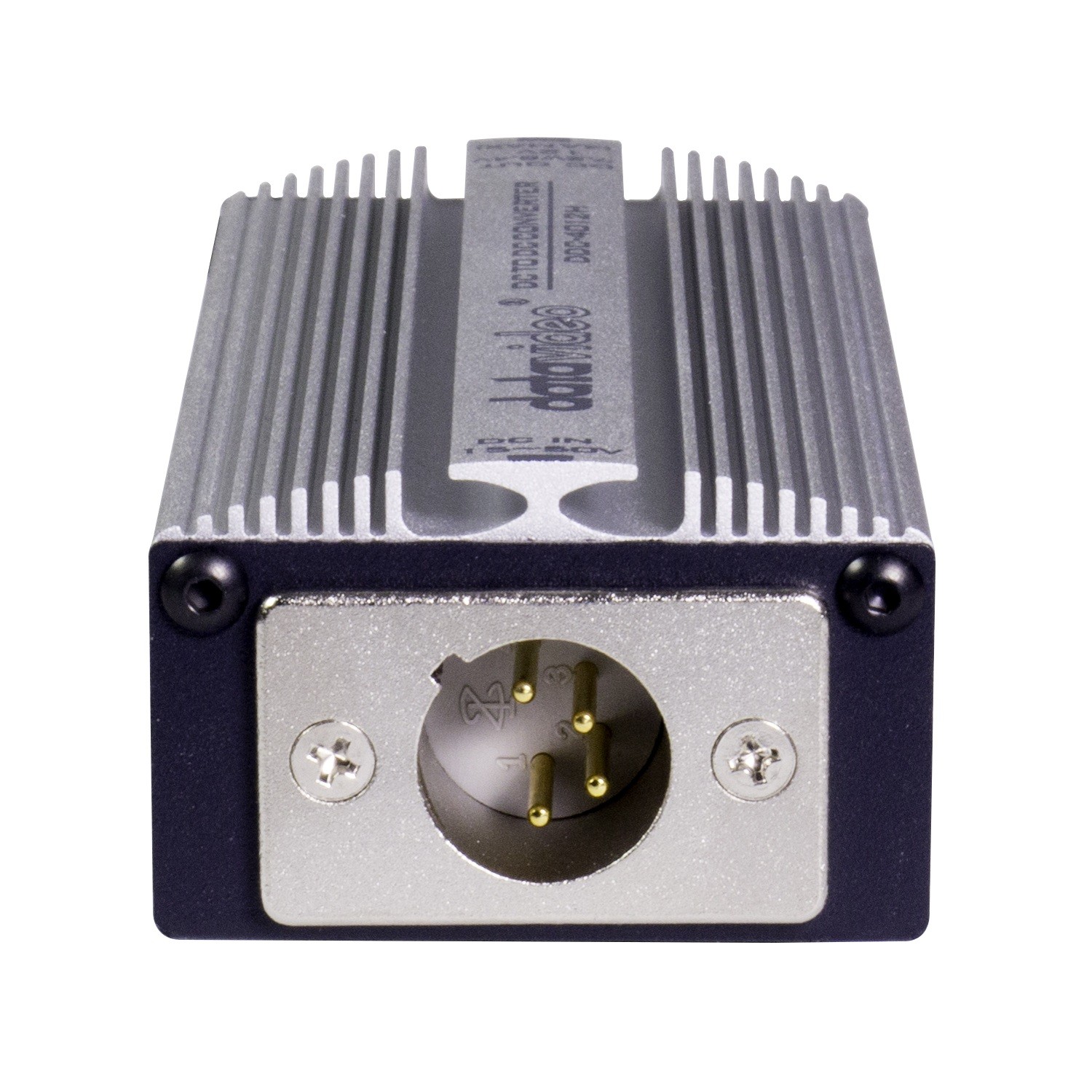

  • Bemeneti csatlakozó: 4 tűs XLR hím
  • Kimeneti feszültség: 7,2 V / 8,4 V / 12 V DC, kapcsolóval választható
  • Kimeneti csatlakozók: 4 tűs XLR aljzat vagy 5,5 mm-es DC csatlakozó
  • Maximális kimeneti áram: 4 A
  • Névleges teljesítmény: 48 W
  • Kimeneti feszültség tűrés: ±3 %
  • Hatékonyság (tipikus): akár 85 %
  • Hullámosság és zaj (max.): <400 mV
  • Túlterhelés elleni védelem: a névleges kimeneti teljesítmény 105–150 %-ánál; automatikus visszaállás a hiba elhárítása után
  • Feszültségjelzés: piros 12 V, narancssárga 8,4 V, zöld 7,2 V
  • Beépített kábel: UL 2464, 18 AWG, hossz: 1 m
  • Méretek (H × Sz × M): 115 × 50 × 35 mm
  • Súly: kb. 0,3 kg
  • Üzemi hőmérséklet: 0–40 °C
  • Üzemi páratartalom: 10–90 %, kondenzáció nélkül
  • Tárolási feltételek: −40 és +85 °C között, 10–95 % relatív páratartalom
  • Védelmi osztály: IP20; nem víz- és időjárásálló, beltéri használat ajánlott
Paraméterek

Paraméterek

Gyártó: Datavideo
Kategória: Tápegységek

Főbb paraméterek

Tápegység kimenete4 pin XLR · Kimenet 12 V · 5,5 mm-es DC aljzat · 7,2 V DC · 8,4 V DC · 4 A · 48 W
